Измерительные приспособления
Незаменимые вещи в мастерской — линейка и рулетка. Некоторые рулетки имеют прочный корпус для установки запасных лент. Целесообразно также приобрести линейку длиной 1 м, сделанную из твердого дерева. Хорошо, если на концах у нее будут защитные латунные накладки.
Для нанесения разметки на заготовки используют строительные карандаши. Они оставляют чёткие линии на дереве, бетоне, металле и других материалах. Пригодятся также перманентные промышленные маркеры и разметочный мел.

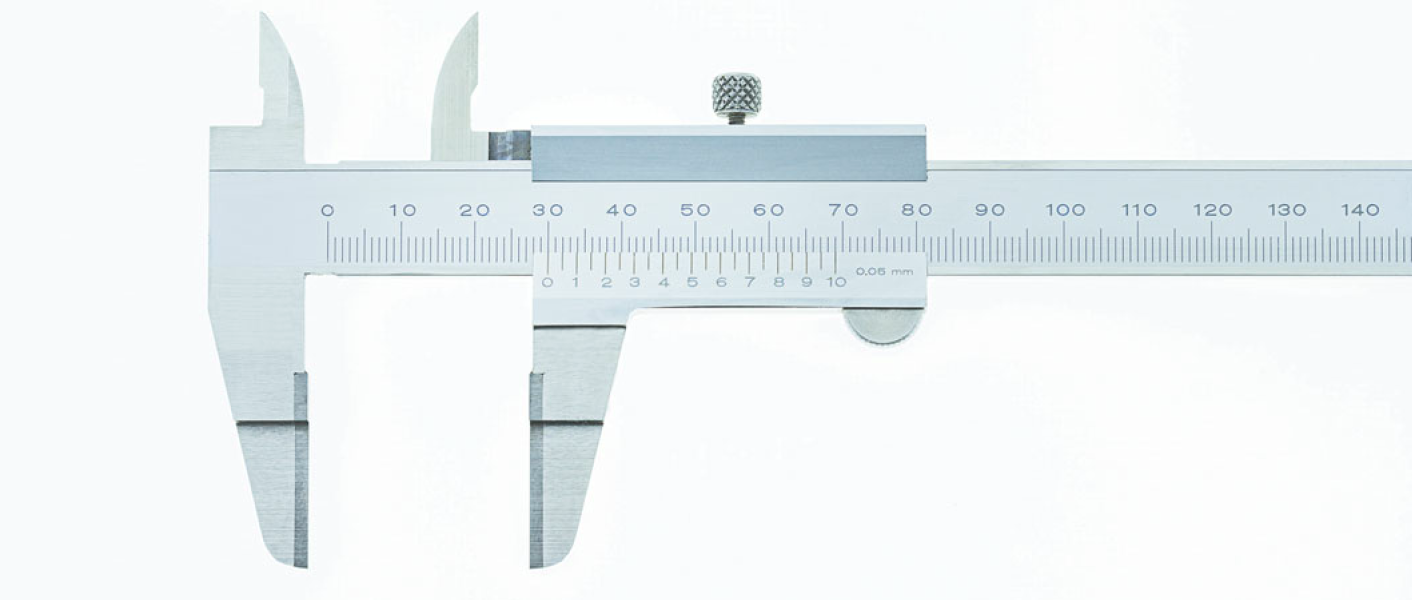

Штангенциркуль— универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин отверстий. Благодаря его простой конструкции со штангенциркулем легко и удобно работать.
Во время строительства и ремонтных работ необходим уровень — прибор, с помощью которого определяется отклонение поверхности от горизонтальной или вертикальной плоскости.
Самым распространенным типом уровня является пузырьковый уровень с двумя глазками: вертикальным (90 градусов) и горизонтальным (180 градусов). При более сложных работах используется инструмент стремя глазками: третья колба фиксировано измеряет 45 градусов от горизонтальной плоскости или является поворотной для измерения любого угла поверхности. Лазерный уровень гораздо дороже пузырькового. Сего помощью можно значительно ускорить процесс измерения плоскостей. Однако для домашней мастерской приобретение такого дорогостоящего инструмента зачастую не оправдано.
Особенности инструмента
Помимо конструкции и механизма, который приводит в движение резец, у гайкореза есть и другие параметры, на которые стоит обратить внимание:
- Форма проушины. Классические гайколомы имеют круглую петлю, которая накидывается на гайку. Иногда её передний край делается плоским, для того, чтобы одна из граней плотно соприкасалась с ним, обеспечивая неподвижность метизов. Однако надеть петлю на шпильку или болт не всегда возможно. Тогда приходят на помощь С-образные гайколомы: они не надеваются на крепёж, а заводятся на гайку сбоку.
- Развиваемое усилие. Ручные устройства с механическим приводом развивают давление в 1 – 2 тонны, с гидравликой винтового типа – до 10, а с рычажным механизмом – до 35 тонн. Мощные промышленные гайколомы развивают усилие до 100 тонн. В зависимости от силы гайкорубы справляются с крепежом разных размеров и толщины.
Каким гайколомом пользуетесь Вы?
МеханическимГидравлическим
Технологии до появления саморезов
До того как саморезы поступили в продажу, процесс крепления обычными шурупами выглядел следующим образом:
- Высверливалось отверстие.
- Вкручивался шуруп, но только до половины. (Если вкрутить шуруп до конца, то вы непременно сорвете шлиц, и выкрутить его не удастся.)
- Далее вкручивался второй шуруп до конца и также выкручивался.
- Затем вкручивался третий, конечный шуруп.
Данная технология крепления неприемлема для современных требований к скорости монтажных работ.
Появление саморезов уменьшило временные затраты, повысило экономичность и качество работ. На данный момент рынок перенасыщен различными крепежными решениями и в данной статье мы подробно рассмотрим основные виды и специфику крепежей.
Чем отличается гайка от шайбы
Основное отличие — наличие внутренней резьбы у гайки. Она предназначена для соединения деталей с использованием вспомогательных крепежных элементов и изготавливается из металла. Шайба — более плоской формы, она играет роль прокладки или изоляции, может быть пластиковой и резиновой.
Как выбрать
Существует несколько базовых критериев выбора.
- Материал. Все элементы крепежной системы должны быть одного материала. Уточните их совместимость, чтобы не допустить деформации. Если у вас нет опыта в металлургической отрасли, лучше покупать крепежные наборы или консультироваться со специалистом.
- Свойства. Метиз должен соответствовать сфере применения, классу нагрузки.
- Размер. Существует большое количество моделей, отличающихся между собой не только размерами, но и формой. Даже незначительное несоответствие параметров может привести к ослаблению выдержки. Резьбы и стандарты ГОСТ, DIN, ISO крепежных элементов должны быть соответствующими.
Гайки-барашки
Близкие «родственницы» винтов-барашков – гайки-барашки DIN 315. Они также представлены двумя модификациями, отличающимися формой крылышек. Более остроконечные относятся к т.н. «американской» форме.
Гайка-барашек DIN 315 «Американская» форма
Разновидности гаек
На протяжении многих лет гайка используется как составляющий элемент крепёжной системы в любой промышленной отрасли. На сегодняшний день существует большое количество различных видов гаек, отличающихся между собой: размером резьбы, предназначением, формой. Для лучшего понимания задач, возможностей гайки рассмотрим более подробно основные виды метиза.
· Шестигранная. Такой тип крепёжных элементов с сайта td-technology.com.ua/g656408-gajki является достаточно распространённым и может быть использован в любой промышленной отрасли. Характерной особенностью «шестигранника» является наличие фаски (не обязательно). Для комфортной работы с метизом специалисты используют гаечный ключ, размер которого выбирается в соответствии с габаритами гайки.
· Корончатая. Такой вид гайки относиться к типу «шестигранок». Характерной особенностью метиза является наличие с одной стороны торца нескольких пазов небольшого размера, количество которых всегда чётное.
Оригинальная конфигурация гайки немного напоминает корону. Отсюда и происхождение названия.
Для работы с таким видом гайки нужно использовать не только винт или шпилька, но и шплинт. Он помогает фиксировать положение гайки, без возможности самопроизвольно раскрутиться.
Область использования: соединения элементов с высокими физическими, вибрационными нагрузками.
· Колпачковая. Используется для защиты, маскировки крепления. Наружная форма выполнена по принципу «шестигранника». Наибольшего распространения колпачковая гайка получила на производствах по изготовлению мебели, бизнес-центрах (когда необходимо предотвратить механическое повреждение о торчащий конец крепежа).
· Барашек. Характерным отличием гайки «барашек» является геометрическая форма: оригинальные выступы напоминают ушки, лопасти. Работа с барашковой гайкой осуществляется вручную, без использования дополнительных инструментов. Уникальная форма гайки обеспечивает возможность максимально плотно фиксировать элементы между собой. Она может использоваться как декоративный элемент, соединительный.
· Квадратная. Гайка имеет оригинальную квадратную форму и может использоваться стандартно или привариться для большей надёжности тонкостенных конструкций. Во время соединения элементов гайка утапливается в пазу аналогичной формы, вращения осуществляет болт, винт.
· Шлицевая. Как и предыдущий вид, во время соединения элементов гайка «утапливается» в пазу, но фиксирование и вращение осуществляются именно ею. Вращение (закручивание) гайки осуществляется посредством использования вилочной отвёртки. Такой вид метизов используется для производства транспортных средств, авиационных машин, точных приборов.
· С фланцем. Гайка является гибридным соединением шестигранника и шайбы. Используется метиз для соединения элементов и снижения давления элемента на поверхность.
Выбирая гайку для соединения элементов необходимо помнить о её назначении, возможностях и тонкостях эксплуатации.

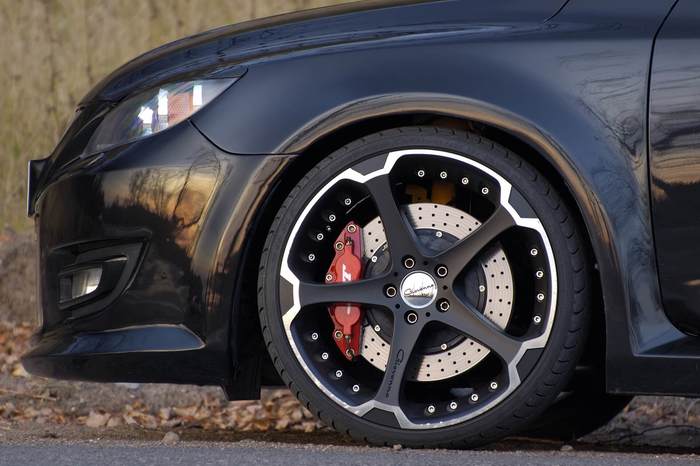

Как подобрать колесный диск под шину: инструкция и таблица размеров
Для многих автовладельцев актуальным является вопрос о том, как подобрать колесные диски: по модели автомобиля или в соответствии с размером шин.
Для ответа необходимо учитывать связанные между собой параметры:
- Одинаковая радиальность диска и резины, т. к. именно в этом случае они будут совместимы. Наиболее распространенными являются колеса с обозначениями от R13 до R20, где цифра указывает диаметр в дюймах.
- Одинаковая ширина, допустимы лишь незначительные отклонения по данному параметру. Для обозначения ширины используется буква J, сама ширина измеряется в дюймах. Диапазон может варьироваться в пределах 5J-6J, что в миллиметрах будет соответствовать шине шириной 175 мм, 5,5J-7,0J означает 215 мм, 6,0J-7,5J – 225 мм, 7,0J-8,5J – 245 мм. Следовательно, ширина обоих элементов колес взаимосвязана.
- Еще одним важным параметром является профиль резины, влияющий на размер колеса в сборе. К примеру, при радиусе R17 на «Лада Калина» можно установить шины, имеющие профиль высотой 40–45 мм, т. к. колесные арки позволяют использовать такие максимальные размеры колеса. В то же время на Toyota Land Cruiser 200 можно без проблем поставить шины, имеющие профиль 100 мм.
- Современные производители выпускают исключительно бескамерную резину, снижающую вероятность ДТП при ее проколе. За счет специальных жестких ребер на покрышке и дисковом ободе исключается пропускание воздуха при соприкосновении резины со сталью. Но для такой резины нужно подобрать подходящий колесный диск, что не всегда просто.
- Любители езды по бездорожью пользуются бедлоками, которые представляют собой мощные стальные диски на болтах, прижимающие резину с внутренней стороны колеса. Бедлоки не позволяют шине соскочить с колесного обода даже при низком давлении.
Решая, как подобрать колесный диск, возьмите с собой шину или запишите ее основные характеристики, тогда вы сможете с легкостью подобрать нужное колесо.
А теперь – таблица соотношения дисков и шин.
Чтобы вам было легче подобрать колесный диск в соответствии с имеющимися покрышками, приведем данные самых распространенных геометрических характеристик колес:
| Высота резины | Размер резины | Оптимальная ширина диска в дюймах | Минимальная ширина диска в дюймах | Максимальная ширина диска в дюймах |
| R13 | ||||
| 80 | 155/80/R13 | 4,5 | 4,0 | 5,5 |
| 70 | 165/70/R13 | 5,0 | 4,5 | 6,0 |
| 65 | 175/65/R13 | 5,0 | 5,0 | 6,0 |
| 60 | 185/60/R13 | 5,5 | 5,5 | 6,5 |
| 55 | 195/55/R13 | 6,0 | 5,5 | 7,0 |
| R14 | ||||
| 80 | 175/80/R14 | 5,0 | 4,5 | 5,5 |
| 70 | 185/70/R14 | 5,5 | 5,5 | 6,5 |
| 65 | 185/65/R14 | 5,5 | 5,5 | 6,5 |
| 60 | 195/60/R14 | 6,0 | 5,5 | 7,0 |
| 55 | 205/55/R14 | 6,5 | 5,5 | 7,5 |
| R15 | ||||
| 80 | 185/80/R15 | 5,5 | 5,5 | 6,0 |
| 65 | 195/65/R15 | 6,0 | 6,5 | 7,0 |
| 55 | 205/55/R15 | 6,5 | 6,5 | 7,5 |
| 50 | 205/50/R15 | 6,5 | 6,5 | 7,5 |
| 45 | 195/45/R15 | 6,5 | 6,0 | 7,5 |
| R16 | ||||
| 60 | 225/60/R16 | 6,5 | 6,0 | 8,0 |
| 55 | 235/55/R16 | 7,0 | 6,0 | 8,0 |
| 50 | 205/50/R16 | 6,5 | 5,5 | 7,5 |
| 45 | 205/45/R16 | 7,0 | 6,5 | 7,5 |
| 40 | 225/40/R16 | 8,0 | 7,5 | 9,0 |
| R17 | ||||
| 55 | 225/55/R17 | 7,0 | 6,0 | 8,0 |
| 50 | 215/50/R17 | 7,0 | 6,0 | 7,5 |
| 45 | 235/45/R17 | 8,0 | 7,5 | 9,0 |
| 40 | 255/40/R17 | 9,0 | 8,5 | 10,0 |
| 35 | 265/35/R17 | 9,5 | 9,0 | 10,5 |
| R18 | ||||
| 50 | 235/50/R18 | 7,5 | 6,5 | 8,5 |
| 45 | 255/45/R18 | 8,5 | 8,0 | 9,5 |
| 40 | 265/40/R18 | 9,5 | 9,0 | 10,5 |
| 35 | 295/35/R18 | 10,5 | 10,0 | 11,5 |
| 30 | 325/30/R18 | 12,0 | 11,0 | 13,0 |
| R20 | ||||
| 40 | 245/40/R20 | 9,0 | 8,0 | 9,5 |
| 35 | 275/35/R20 | 10,0 | 9,0 | 11,0 |
Подобрать колеса, используя таблицу, не составит проблем даже для начинающего автовладельца.
Для сэндвич-панелей
Если необходимо присоединить сэндвич-панели к различным стальным конструкциям, то требуется иметь специальные метизы. Они должны быть из углеродистой стали, с оцинкованным покрытием. Такой саморез содержит:
- Два вида резьбы.
- Резиновую прокладку.
- Шайбу.
- Сверловой наконечник.
- Шестигранную головку под ключ.
Резиновая прокладка нужна для того, чтобы обеспечить гидроизоляцию места соединения. Диаметр резьбы под головкой 6,3 мм, а основная резьба – 5,5 мм. Толщина самореза варьируется от 75 до 280 мм и зависит от толщины панели.
Для панели толщиной 17-43 мм используются саморезы 75 мм, а для максимальной панели 200-245 мм применяется саморез 280 мм.
Предварительное сверление не требуется. При креплении сэндвич-панелей следует учитывать толщину металла, на который они устанавливаются — она должна быть в пределах 1,5 — 12 мм.
Высокие гайки
В категорию высоких относят гайки, высота которых составляет не менее полутора диаметров резьбы. Их параметры регламентирует стандарт DIN 6330, а также действующий на территории нашей страны ГОСТ 15523-70. Высокие шестигранные гайки подходят для соединений, работающих на растяжение, на которые действуют значительные знакопеременные нагрузки. Вышеуказанное соотношение высоты и диаметра способствует возрастанию т.н. ползучести соединения. Этот фактор препятствует срезу резьбы соединения гайка-болт. Часто можно встретить высокие гайки в конструкциях рессорного типа, где применяются П-образные болты, на которых они и, собственно, и закручиваются. Если провести сравнение, то по высоте такие изделия – ничто иное, нежели промежуточный вариант между соединительной гайкой и гайкой стандартного образца.
Очень часто высокие гайки, отвечающие вышеуказанным стандартам и изготовленные из углеродистой стали, подвергаются процедуре оцинковки. Основные характеристики таких изделий выборочно представлены ниже (буквы «s» и «m» обозначают те же параметры, что и в предыдущей таблице).
| Размеры | М6 | М10 | М14 | М18 | М22 | М27 | М30 |
| s, мм | 10 | 16 | 22 | 27 | 32 | 41 | 48 |
| m, мм | 9 | 15 | 20 | 27 | 33 | 40 | 45 |
Класс прочности высоких гаек, выпускаемых в соответствии с требованиями DIN 6330, не ниже 8, а допустимый верхний предел – 10.

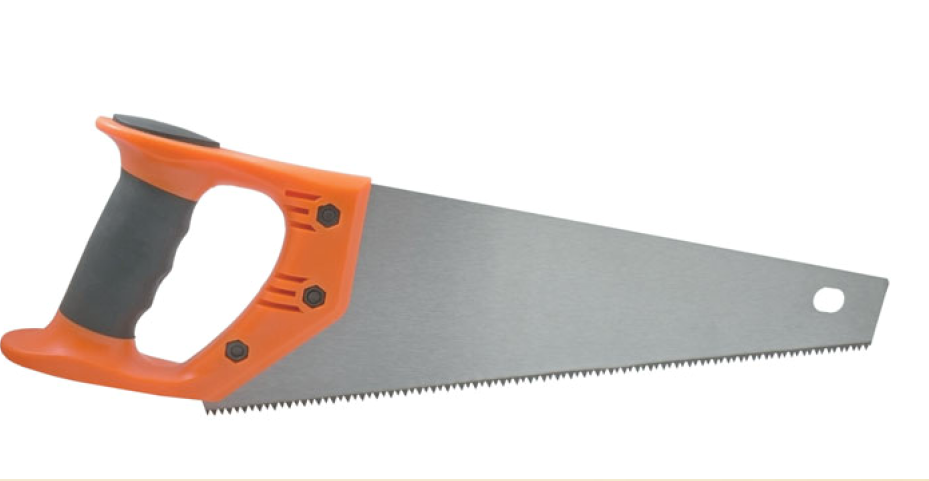

Пилы
Пила— это инструмент со множеством резцов для разрезания различных материалов: древесины, металла, пластика, камня и т.д. Обычно пила имеет вид металлической пластины, на рабочей кромке которой расположены зубья. Однако существуют пилы, кромка которых выполнена в виде абразивного (например, алмазного — для резки камня) напыления, или в виде набора элементов, как у цепных пил.
По конструкции ручные пилы делят на лучковые (тонкое полотно натянуто между двумя держателями) и ножовки (полотно обладает достаточной прочностью и упругостью, чтобы удерживать форму), а также одноручные и двуручные.
Также можно выделить пять основных разновидностей пил:
продольные и поперечные пилы. Используются для резки вдоль и поперек волокна;
обратная ножовка. Применяется в устройствах для обрезки под углом 45 градусов;
лобзиковые и подрезные пилы. Подходят для выпиливания по кривым линиям.
Все пилы должны иметь отполированные лезвия, чтобы трение не мешало распиливанию дерева. Большие лезвия поперечных и продольных пил должны затачиваться на клин, т.е. они должны быть обработаны так, чтобы лезвие у зубьев было толще внизу, чем вверху. Все зубья должны находиться на одинаковом расстоянии друг от друга. У больших пил должно быть пять съемных зажимов, крепящих ручку к лезвию.
По назначению ручные пилы бывают:
по дереву. Крупные зубья режут древесину более производительно, но оставляют грубый пропил; средние пилят медленнее, но пропил у них более чистый; мелкие режут чисто, но очень медленно;
по металлу. Эту пилу обычно называют ножовкой. Она имеет узкое сменное полотно, натянутое между концами П-образной металлической скобы;
по ячеистому бетону. Эта пила имеет тефлоновое покрытие и твердосплавные напайки на каждом втором зубе.
Вместо эпилога
Проведенным анализом рынка рассматриваемых изделий установлено, что бюджетный сегмент полностью занят российским производителем. При том, что цены в данном сегменте куда более чем адекватные, однако изделия из него не могут похвастаться особым качеством. Данное обстоятельство связано с тем, что в них чаще всего применяется хром-молибденовая база, которая не отличается особой долговечностью. Что касается среднего сегмента – то он принадлежит азиатского производителю и способен показать должный уровень соотношения цены и качества. Самым невостребованным является премиум-класс, в котором большинство представленных моделей считаются слишком узкоспециализированными и обладают чрезвычайно завышенной стоимостью.
Гайки и особенности их применения
Ассортимент гаек не ограничивается привычными шестигранными изделиями. В зависимости от отрасли промышленности, в которой применяется крепеж, существует много видов деталей с различными характеристиками, формой и используемыми в составе материалами.
Гайки строительные
Они используются для стяжки опалубки при возведении бетонных стен или фундамента. Согласно ГОСТу гайки строительные изготавливают методом литья или штамповки с нарезанием резьбы. Производят детали 3 типоразмеров: 15, 20, 25 мм номинального диаметра. Основание имеет шестигранную форму для затяжки ключом.
Гайки ГОСТ 5915
Самый распространенный вид. Близким аналогом является изделие DIN 934. Область применения шестигранных гаек ГОСТ 5915-70 практически не ограничена. Их используют в быту, различных сферах промышленности, в строительстве. Существуют различные исполнения: со снятыми фасками на верхней и нижней части, по наружному или внутреннему радиусу, а также без них.
Гайки DIN 985
Они используются преимущественно в автомобильной и машиностроительной промышленности для сборки листового металла. Благодаря нейлоновому кольцу, находящемуся в основании, низкая гайка самоконтрящаяся din 985 не отвинчивается даже при сильных вибрациях. При затяжке внутреннее кольцо деформируется, фиксируя крепление.
Гайка-заклепка
Для прочного соединения деталей применяются гайки-заклепки. Их используют при строительстве самолетов, зданий и различных приборов. Резьбовая заклепка-гайка применяется для крепления тонких металлических листов. Чтобы предотвратить прокручивание, используют изделия с насечками на бортике или шестигранные крепежные элементы.
Гайки для фланцевых соединений
Они используются для сборки частей паровых котлов, турбин, резервуаров или трубопроводов с температурой транспортируемого вещества от 0 до 650 градусов. Данный вид крепежных деталей рассчитан на серьезные нагрузки, поэтому их цена больше, чем стоимость стандартных шестигранных изделий. Согласно ГОСТу гайка для фланцевых соединений производится в 2 видах: шестигранная или колпачковая.
Гайка DIN 934
Шестигранная гайка DIN 934 — стандартный и привычный вид резьбового крепежа. В зависимости типоразмера высота от 2,15 до 34 мм. Подходит под разные ключи — от 5,5 до 65. Единственное отличие — небольшие расхождения в размерах.
Гайка ГОСТ 13958-74
Гайка накидная ГОСТ 13958-74 применяется для сборки элементов трубопровода по наружному конусу. В зависимости от сферы применения она изготавливается из легированной или нержавеющей стали, а также из сплавов цветных металлов. Используется в химической, нефтяной, газовой промышленности. С внешней стороны крепежа предусмотрены 2 контровочные отверстия для защиты от произвольного откручивания.
Гайка ГОСТ 23353-78
Данный вид крепежа относится к накидным гайкам. Они используются для соединения 2 неподвижных элементов системы. Накидная гайка ГОСТ 23353-78 применяется для резьбового соединения частей трубопровода, фасонных изделий, а также арматуры.
Гайка DIN 982
Самоконтрящиеся или самостопорящиеся виды защищены от произвольного откручивания. Применяют при соединении деталей, которые подвержены частым вибрациям. На опорной поверхности гайки самоконтрящейся DIN 982 вставлен нейлоновый вкладыш. При закручивании он деформируется, препятствуя откручиванию
Гайка ГОСТ 11871-88
Шлицевые детали изготавливаются из углеродистой или нержавеющей стали, латуни и даже пластика. Небольшие размеры и особая форма шлицевых гаек ГОСТ 11871-88 позволяет широко применять крепежные детали в автомобилестроении, при сборке сантехники, различных видов приборов. Для закручивания шлицевого крепежа требуется специальная вилочная отвертка.
Крепеж, выбранный с учетом сферы применения, внешних факторов и характеристик, обеспечит надежное соединение конструкции.
Калькулятор веса гаек онлайн
Лучшие модели
Гидравлический TOR HHQ-27 20Т, М22-М27 автономный 118275
Мощное устройство, которое не требует никакого внешнего источника для создания необходимого давления. Лишь 2 рычага, которые нужно сдвинуть с усилием, не превышающем средние возможности обычного человека. К тому же, накачка осуществляется ступенчато, а значит, одно большое усилие разбивается на несколько маленьких. Усилие
достигает 20 тонн, а резец сделан съёмным, чтобы его можно было менять по мере затупления. Впрочем, эта ситуация будет возникать нечасто и только при работе с максимальными толщинами.
Дело техники 12-16 мм
Простой и дешёвый гайколом для небольших гаек до 16 мм. Отлично подойдёт автомобилисту, а также владельцу различных инструментов и механизмов в домашнем хозяйстве. Компактен и лёгок – весит всего 200 г. Приводится в действие с помощью накидного или рожкового ключа. Корпус литой, прочностные характеристики средние.
Гидравлический ГЛГ-1924
Устройство, которое имеет малые размеры при внушительных возможностях. Сила давления достигает десяти тонн. С помощью резьбовой муфты гайкорез подключается к помпе, которая создаёт давление достаточное, чтобы разрезать даже гайки из закалённой стали. Твёрдость резца составляет более 60 HRC. Для удобства транспортировки и хранения инструмент прячется в металлический кейс.
Усиленный JONNESWAY AN010108
Специальный усиленный гайкорез от фирмы, специализирующейся на подобных инструментах. Толстый корпус изготовлен методом ковки, что делает его устойчивым к нагрузкам. Винтовая резьба выполнена на высокоточном оборудовании. Рассчитан на крепёж 11 – 20 мм, с которым справляется без проблем.
Мебельные гайки
В ассортименте ЦКИ имеется четыре очень непохожих друг на друга гайки, применяемых при производстве мебели.Гайка забивная устанавливается цилиндрической частью в предварительно подготовленное отверстие и забивается так, чтобы острые шипы по периметру «впились» в деревянную основу и препятствовали прокручиванию гайки в основании.
Гайка ввертная (она же «муфта мебельная») ввертывается своей внешней крупной резьбой в предварительно подготовленное (в соответствии со специальной таблицей DIN) отверстие.
Затем ее внутреннее резьбовое отверстие работает как в обычной гайке (Рис. 15).
Рис. 15
Гайка декоративная (гайка Эриксона), как правило, устанавливается в сквозном отверстии совместно с ответным винтом.

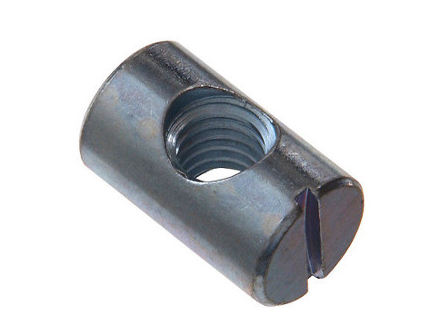

Гайка потайная (иногда называют «бочонок»). Устанавливается в цилиндрическое отверстие в деревянной основе таким образом, чтобы резьбовое отверстие было совместимо с соответствующим винтом.

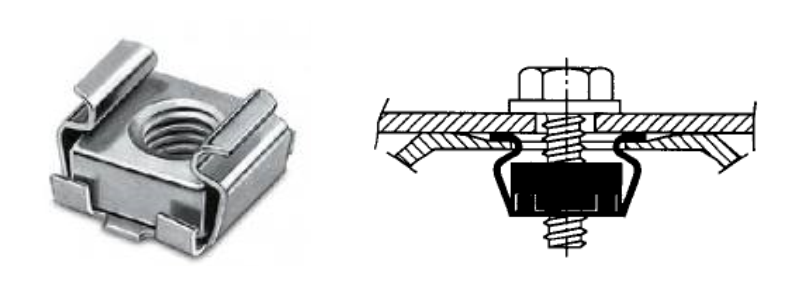

Гайка кузовная – скорее уже не деталь, а сборка. Она состоит из двух деталей: вкладыша и обоймы. Вкладыш – обычная квадратная гайка. Обойма изогнута особым образом из пружинной стали. Гайка используется при сборке кузовов автомобилей, организуя отверстия с резьбой в тонкой обшивке, направляющих электрических систем.
Гайка отрывная (иногда говорят срывная) антивандальная. Особый вид гайки, демонтаж который невозможен. Антивандальная гайка – это крепёжная деталь с нарезанной внутренней резьбой. Состоит из двух сочленённых частей: шестигранной, которая нужна для того, чтобы затянуть гайку целиком, и гладкой нижней, которая и остаётся после затяжки на месте монтажа. Подробнее посмотреть об особенностях работы можно в кратком обзорном ролике.
Понравился материал?
Размеры гаек.
Размеры гаек – это расстояние между параллельными гранями, размеры зависят от требований к определенному виду разъемного соединения. Диаметр и шаг резьбы — это основные параметры гайки. Диаметр резьбы обозначают буквой d, шаг резьбы буквой P. Размеры, регламентируются ГОСТом, а также предусматриваются не рекомендуемые размеры гаек, с диаметром резьбы менее 2 мм. Могут быть удлиненные и короткие. Стандартная и самая распространенная гайка считается шестигранная, с диаметром резьбы от 1,6 до 48 мм. Для крепежа которой необходим гаечный ключ.
Когда потребителю этого вида крепежа, необходимо приобрести гайки, то в первую очередь необходимо ознакомится с предложениями от надежных, хорошо известных на рынке поставщиков.
Таблица размеров и весов шестигранных гаек ГОСТ 5927-70 от М1 по М10 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
d | М1* | М1.4* | M1.6 | M2 | M2.5 | M3 | М3.5* | M4 | М5 | M6 | М8 | M10 | |
P | крупный | 0,25 | 0,30 | 0,35 | 0,40 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
мелкий | – | 1 | 1,25 | ||||||||||
da | не менее | 1,0 | 1,4 | 1,6 | 2 | 2,5 | 3 | 3,5 | 4,0 | 5,0 | 6,0 | 8,0 | 10 |
не более | 1,15 | 1,61 | 1,84 | 2,30 | 2,9 | 3,45 | 4,00 | 4,60 | 5,75 | 6,75 | 8,75 | 10,8 | |
m | 1,0 | 1,3 | 1,6 | 2,0 | 2,4 | 2,8 | 3,2 | 4,7 | 5,2 | 6,8 | 8,4 | ||
e | 3,4 | 4,3 | 5,5 | 6 | 6,6 | 7,7 | 8,8 | 11,1 | 14,4 | 17,8 | |||
dw | 2,9 | 3,6 | 4,5 | 5 | 5,4 | 6,3 | 7,2 | 9 | 11,7 | 14,6 | |||
S | 3,2 | 4 | 5 | 5,5 | 6 | 7 | 8 | 10 | 13 | 16 | |||
N | 0,062 | 0,057 | 0,074 | 0,141 | 0,272 | 0,377 | 0,497 | 0,800 | 1,440 | 2,573 | 5,548 | 10,22 |
Таблица размеров и весов шестигранных гаек ГОСТ 5927-70 от М12 по М48 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
d | M12 | М14* | M16 | М18* | M20 | М22* | M24 | М27* | M30 | M36 | М42 | М48 | |
P | крупный | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 |
мелкий | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 3 | 3 | 3 | |
da | не менее | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
не более | 13 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 | |
m | 10,8 | 12,8 | 14,8 | 16,4 | 18 | 19,8 | 21,5 | 23,6 | 25,6 | 31 | 34 | 38 | |
e | 20,0 | 23,4 | 26,8 | 30,1 | 33,5 | 37,7 | 40,0 | 45,6 | 51,3 | 61,3 | 72,6 | 83,9 | |
dw | 16,6 | 19,6 | 22,5 | 25,3 | 28,2 | 31,7 | 33,6 | 38,4 | 43,1 | 51,5 | 61,0 | 70,5 | |
S | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | 75 | |
N | 15,67 | 25,33 | 37,61 | 53,27 | 71,44 | 103,15 | 122,87 | 175,28 | 242,54 | 416,78 | 623,88 | 956,20 |
По ГОСТ 5927-70 допускается изготавливать гайки с изменёнными размерами | |||||
|---|---|---|---|---|---|
d | M10 | M12 | М14* | М22* | |
P | крупный | 1,5 | 1,75 | 2 | 2,5 |
мелкий | 1,25 | 1,25 | 1,5 | 1,5 | |
da | не менее | 10 | 12 | 14 | 22 |
не более | 10,8 | 13 | 15,1 | 23,8 | |
m | 8,4 | 10,8 | 12,8 | 19,8 | |
e | 18,9 | 21,1 | 24,5 | 35,7 | |
dw | 15,6 | 17,4 | 20,6 | 30,0 | |
S | 17 | 19 | 22 | 32 | |
N | 12,06 | 18,40 | 28,91 | 85,67 |
Обозначения:
- d – номинальный диаметр резьбы
- P – шаг резьбы
- da – внутренний диаметр, мм
- m – высота гайки. Допускается изготавливать гайки с высотой не менее 0,8d.
- e – диаметр описанной окружности, не менее
- dw – наружный диаметр, не менее
- S – размер под ключ
- N – вес 1000 шт. стальных гаек с крупным шагом резьбы, кг
Для вычисления веса гаек из латуни значения из таблицы умножить на 1,080; для алюминиевого сплава – на 0,356. По договорённости между производителем и покупателем разрешается изготавливать гайки с мелким шагом резьбы М36х2, М42х2, М48х2.
Советы специалистов
Если правильно выбрать саморезы, с ними не будет проблем в самый неподходящий момент.
Опытные профессионалы знают о том, что для работы могут подойти только качественные самонарезные винты. Особенно это касается сложных материалов, таких как камень и бетон.
Мастера рекомендуют обращать внимание на следующее:
- Цвет изделия. В одной партии все элементы должны иметь одинаковый оттенок. Особенно это касается желтых и черных саморезов. Подобная характеристика говорит о том, что все изделия были одинаково обработаны, значит, показатели качества будут идентичными.
- Самонарезные винты со сверлом на конце должны быть гладкими и без заусенцев. Край должен быть ровным и без сломов. Отверстия на шлицах в качественных винтах четкие, симметричные и с достаточной глубиной. Это позволит вкручивать и без проблем выкручивать крепежные элементы.
- Самозакручивающиеся винты не должны отличаться по размеру. Точно высчитать эти показатели нельзя, но визуально все винты должны быть идентичными. Это касается не только длины самореза и ширины его шляпки, но и шага резьбы.
- Профессионалы рекомендуют выбирать для работы только качественные саморезы от хороших производителей. Подобная продукция зачастую содержит специальную маркировку. В большинстве случаев это большая латинская буква, которая свидетельствует о фабричном, а не о подпольном производстве самонарезных винтов. Эти отметки делают удобным выбор крепежей, если изначально их не хватило для работы и приходится докупать аналогичные элементы.
Мнение эксперта
Торсунов Павел Максимович
Если саморезы соответствуют всем критериям качества, можно не сомневаться, что в процессе работы не возникнет неприятностей с крепежными деталями. Они не будут ломаться при монтаже и надежно соединят необходимые детали.
Из какой стали саморезами Вам приходится пользоваться чаще?
УглеродистойНержавеющей
Помимо выбора самонарезных винтов, необходимо также подобрать и инструмент для их крепления. В наше время практически все саморезы выпускаются с крестообразными насечками. Для их вкручивания применяют шуруповерты с насадками-битами, которые выполнены в виде крестов. Тут может быть использовано два типа насадок – РН и РZ. Первый вариант представляет собой биту с 4 шлицами, а второй с 8.
При выборе биты обязательно учитывается размер. Он указан на самом элементе. Чаще всего используются биты на 1,2 и 3. Только при совпадении всех значений можно добиться плотной посадки самореза на шуруповерте.
С мелкими самонарезными винтами работать сложно, так как придерживать их руками нет возможности. Для их монтажа специалисты рекомендуют использовать магнитные биты.
Самостопорящиеся гайки
Среди шестигранных существует семейство самостопорящихся гаек. Эти гайки имеют в конструкции элементы, препятствующие откручиванию в процессе эксплуатации, например, при вибрации. Стопорящий элемент представляет собой кольцевой вкладыш из нейлона, который располагается в специальной канавке имеющейся на опорной поверхности гайки (Рис. 10).
Рис. 10
При навинчивании гайки под давлением резьбы вкладыш деформируется и препятствует свинчиванию гайки. Гайки с неметаллической вставкой бывают высокие DIN 982 и низкие DIN 985 (Рис. 11).
Рис. 11
На том же принципе основана гайка с фланцем DIN 6926 (Рис. 12).
Рис. 12
В то же время самостопорящаяся гайка с фланцем может быть выполнена и целиком из металла. Эффект стопорения обеспечивается деформацией резьбового отверстия гайки: оно имеет овальную форму DIN 6927 (Рис. 13).
Рис. 13
Цельнометаллическая самостопорщаяся гайка выпускается также на базе основного типа DIN 6925 (Рис. 14).
Рис. 14
Самостопорящиеся гайки выполняются также на базе корончатых, колпачковых и других гаек.
Неординарная стопорная гайка DIN 7967 вырубается из тонкой жести и используется чаще всего для законтривания (Рис. 15).
Рис. 15
