Вертикальные полосы на экране - рассматриваем все нюансы

Что сделать в первую очередь

Конечно же, большинство мужчин, прежде чем обратиться в сервис, скорее всего, попробуют устранить возникшую проблему своими силами. Поскольку полосы на экране кажутся не такой уж и сложной проблемой, но это только на первый взгляд.

Чтобы начать самодиагностику, в первую очередь нужно снять заднюю панель, которая обычно держится с помощью саморезов, их обязательно нужно выкрутить все. Если задняя крышка снимается впервые, то сами крепления будут скрыты черным компаундом, который такой же по цвету, как и пластик самой панели.

Далее, нужно почувствовать, что все крепления отсоединены, и лишь после этого снять крышку. Будьте внимательны, чтобы не сломать её в случае, если какой-то саморез пропустили. В разных моделях могут быть и другие крепления, так что стоит быть аккуратным. Иногда даже провода могут быть прикреплены к самой панели.

При такой работе следует использовать фонарик и провести проверку, прежде чем снимать крышку полностью.

Вот, наконец, долгожданная панель перед нами, рассмотрим, что с ней делать дальше.

Лучше соблюдать такую последовательность действий:

Проверить все крупные чипы на материнской плате. Осматривать следует внимательно на наличие различных трещин, изменений в цвете.

Далее нужно обследовать микросхемы, контактные точки. Чтобы осмотреть их с двух сторон, сами платы можно снимать с защёлок. Все спайки должны быть целостными, без повреждений, трещин и т. д.

Проверить катушку платы блока питания. Нужно осмотреть её на наличие грязи.

Далее нужно провести осмотр шлейфов

Здесь важно проверить их на наличие заломов, повреждений проводников и т. д

Кроме того, нужно внимательно осмотреть входы самих шлейфов в разъёмы на отсутствие следов грязи и окисления.

После этого нужно провести внимательный осмотр и убедиться в том, что нигде нет перегрева. Это может быть заметно и по тому, что корпус меняет цвет (становится жёлтым) под воздействием температуры.

Кроме того, во время проверки нужно обратить внимание и на лаковую поверхность плат и её целостность. И уже в конце осмотра стоит уделить внимание самим конденсаторам

Это такие бочонки, которые являются электролитическими элементами и могут быть разных размеров. Если же с этими деталями что-то не так, они становятся сильно выпуклыми. И крестики на фольге, которые находятся сверху этих бочонков, становятся сильно заметными.

Из-за одной полосы на экране по вертикали не стоит паниковать, поскольку все детали, нужные для ремонта, можно легко приобрести через интернет и устранить поломку. А вот если вы обладатель ЖК-телевизора или Smart TV, тогда ремонт будет более дорогостоящим.

Также удаление пыли или любых других загрязнений иногда может полностью исправить незначительные повреждения на экране.

Из строя вышел шлейф

Обычно эта проблема проявляется у моделей более раннего выпуска, так как сейчас уже делают более прочные, гибкие и адаптированные шлейфы. Этот соединитель пролегает от системной платы к матрице и, благодаря ему, сигнал идет к дисплею.

Причин может быть много:

это плохое соединение шлейфа и платы;
перелом; перегорание;
трещины могут вызвать неисправность и при этом появляются полосы.

Шлейф

Как можно проверить шлейф и выяснить является ли он причиной поломки?

Можно просто взять и медленно открывая и закрывая крышку наблюдать за реакцией монитора. Если при этой проверке экран имеет изменения, значит это точно шлейф.

Проверка шлейфа

Как решить проблему?

Если получилось определить, что в проблеме всему виной конкретно шлейф, потребуется осмотреть шлейф на объект закручивания, перегибов, обрывов или выгораний.

Иногда шлейф элементарно зажимается при работе крышки, вследствие этого появляются неполадки на экране.

В таком случае, при его повреждении, довольно легко исправить его состояние в корпусе компа. Однако если шлейф вывода изображения на ноутбуке сгорел, перетерся или имеет прочие механические повреждения, будет нужно его поменять. Можно найти в продаже шлейфы для всех современных ноутбуков.

Если не удается найти нужную модель, можно обратиться в сервисный центр. Специалисты при помощи тестера смогут найти конкретную часть где есть неисправность и сменить применяя МГТФ.

Непосредственно кабель МГТФ содержит один или ряд проводников, обработанных пластом обособленности с фторопластовой пленкой. Взамен МГТФ возможно купить изящный красновато-желтый кабель, однако на практике, кабель МГТФ отыскать в продаже легче.

Его возможно повстречать на различных радиорынках и торговых центрах радиоэлектроники.

Если вы никогда не имели опыт по ремонту шлейфа, то лучше будет довериться специалисту.

Но если решили сами, то требуется:

В первую очередь перед тем как собраться на рынок либо барахолку электроники, запишите форму матрицы. В сервисе вам вряд ли смогут предложить подобную уникальную «запасную часть», так как безусловно не хотят упускать потенциального клиента, с надеждой что вы осмелитесь дать портативный компьютер в восстановление непосредственно им.
«Прозвонить» шлейф; (Для того чтобы прозвонить шлейф нужно найти два его конца. По технологии ничего страшного и сложного нет.)
Если вдруг есть обрыв, то найти его;
С помощью паяльника параллельно припаиваем аналогичный провод.
Если обрыв не найден, значит, проблема в другом.

Лучшие телевизоры 2018 года

На экране телевизора появилась горизонтальная полоса, а вы только что получили его из ремонта? Это отличный повод перейти на экраны нового поколения! Ознакомьтесь с шорт-листом самых популярных моделей уходящего 2018 года:

LG 43LK6200. Full HD, голосовое управление, мощная контрастная матрица с натуральным чёрным и покрытием полного RGB спектра. Ни одна ситуация, в которой бы на мониторе появилась вертикальная полоса, многочисленными потребителями пока что не зафиксирована.

Sony KDL-43WF805. Изображение на экранах Sony выглядит четче оригинала благодаря технологии детализации движения в динамических сценах. Реалистичная цветопередача и дополнительная защита матрицы оправдывают высокую цену.

Samsung UE49NU7100U

Благодаря высокому качеству сборки вертикальная полоса на мониторе не появится даже от неосторожной эксплуатации. Интеллектуальное управление, глубокие цвета, улучшенная передача динамики: параметры флагманов, воплощенные в устройстве, доступно каждой семье

В век цифровых технологий телевизор имеется практически в каждом доме. Он помогает скоротать время для отдыха за просмотром интересной передачи или любимого фильма. Многие пользователи сталкиваются с такой проблемой, как возникновение белой полосы на экране. В большинстве случаев выявить причину появления и решить проблему можно самостоятельно.

Причины появления вертикальной полосы на экране телевизора

Обычно она вызвана потерей надежного контакта LCD-матрицы с платой, отвечающей за формирование изображения на экране. При этом контакт может исчезнуть из-за механического повреждения шлейфа или же окисления его контактов. Также могут окислиться элементы поверхностного монтажа (SMD), установленные на шлейфе.

Самая простая проблема для устранения неполадок и исправления – это тот, который включает в себя входной сигнал. Если это не решит проблему, используйте другой кабель, в идеале тот, который, как вы знаете, хорош. Если вы все еще испытываете проблему, переключитесь на другой источник. Если строки продолжают появляться, проблема, скорее всего, внутренняя.

Когда к кристаллам применяются различные количества электрического тока, они растут или сжимаются. Если какой-либо из пикселей в вертикальной строке умер, тогда вся строка будет сплошной черной. Мертвые пиксели не могут быть восстановлены. Если есть белая или мерцающая линия, проблема скорее связана с внутренним подключением от сигнальных процессоров к экрану.

Механическое повреждение шлейфа является типовой проблемой ноутбуков, ведь сам раскладывающийся форм-фактор устройства способствует этому. Также возникновению вертикальной полосы на экране может способствовать плохой контакт в разъемах шлейфа. Последняя причина является наиболее легко устранимой, и с ней вы вполне можете справиться самостоятельно.

Каждый пиксель на экране подключается отдельно через крошечный провод к печатным платам управления сигналами. Полезный способ определить, произошло ли это, заключается в распылении консервированного воздуха вдоль левого и правого краев экрана при просмотре изображения, где появляется вертикальная линия. Если линия исчезнет после распыления холодного воздуха по краям экрана, это, вероятно, проблема склеивания, которая была временно решена путем охлаждения проводов, что улучшает проводимость.

Внутренние соединения и платы

Возможно, что соединение между одной печатной платой и другим компонентом освободилось. Когда стекло повреждается, обломки проникают в слой кристалла или возникает другая проблема с функцией отображения, это приводит к появлению вертикальных линий цвета, когда монитор полностью освещен. Эти линии являются либо постоянными из-за внутреннего сбоя, либо временными из-за сбоев в подключении дисплея.

Трудность состоит в том, что зачастую данная полоса на экране появляется спонтанно, а затем, после того как телевизор достаточно прогреется, исчезает, и экран показывает, как ни в чем не бывало. Иногда полоса не исчезает, но выглядит немного светлее, чем остальное изображение.

Часто мастера определяют неисправность шлейфа путем нажатия на его проблемные области. При этом полоса с экрана может немедленно исчезнуть. Если виновником проблемы стало окисление поврежденных линий, то нажимать следует с еще большим усилием.

Диагональ, зубчатая и горизонтальная и вертикальная линии обычно указывают на повреждение панели. Один набор горизонтальных линий может указывать на повреждение, отказ графической системы или отсутствие внутренних видеокабелей. Если линии нечасты по своему внешнему виду или не видны постоянно, часто возникает проблема с отсутствующим видеокабелем. Поскольку устройства переносятся, удаляются и ударяются, кабели теряются даже в ноутбуках. Ноутбуки построены с корпусом, чтобы поглощать и рассеивать небольшие удары, но даже некоторые удары могут привести к потере кабелей.

Устранить неисправности шлейфа в домашних условиях нелегко. Для этого потребуется приспособление для точного размещения и фиксации шлейфа, приборы увеличения изображения, специальный инструмент и токопроводящая анизотропная пленка для устранения обрывов (на нее заранее нанесены надежно изолированные контактные дорожки). В сервисных центрах для подобной работы используются специальные дорогие устройства-станки.

Даже телевизоры и мониторы, в то время как часто неподвижные, могут по-прежнему иметь свободные кабели, если они не установлены должным образом. Если вы когда-либо открывали свой ноутбук для очистки под клавиатурой, вы могли бы увидеть множество вещей, таких как частицы пищи, волосы или даже пыль. На задней панели мониторов и телевизоров они также содержат серию отверстий или прорезей, которые пыль может втирать в внутренняя работа и проблемы. Регулярная очистка клавиатуры ноутбука и удаление пыли с тыла монитора или телевизора могут значительно продлить срок его службы.

Если окислились SMD-резисторы, то следует взять увеличительное стекло и внимательно рассмотреть места их пайки, чтобы выявить повреждения. Не помешает также проверить сопротивление самих резисторов.

Когда нужно менять матрицу ноутбука?

Проводим замену матрицы ноутбука в случаях:

При условии работы параллельно подключенного монитора. Если при деформации матрицы в горизонтально и вертикальной плоскостях, продавливании ее поверхности во внутрь, изменяется цветопередача полос, полосы исчезают и вновь появляются.

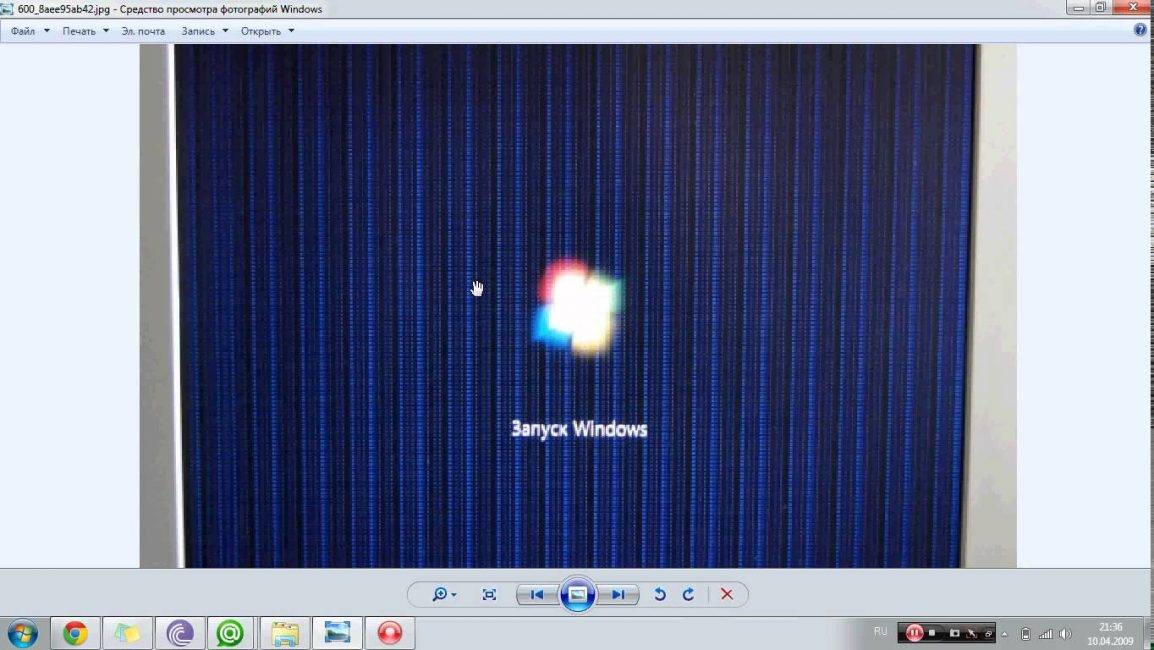

Наличие полос наблюдается на всех этапах загрузки компьютера – BIOS, WINDOWS.
На экране появилась рябь, видна широкая белая или разноцветные полосы.

Матрица отдает изображение в негативе или идет подмена цветов, к примеру, должен быть красный, а отображен зеленый, синий – желтый, черный – светло серый и т.д.

Полосы на экране ноутбука – неприятная неожиданность

По сравнению с персональными компьютерами, на ноутбуках несколько сложнее диагностировать причину неисправности, т.к. почти вся конструкция – это одно целое. Очень неприятная проблема – это полосы и пятна на экране ноутбука.

Вроде бы, и обращаешься с ноутбуком бережно, и пользуешься им не постоянно, а проблема всё-равно появляется. Что же делать?

Причины появления дефектов на экране

На экранах обычных мониторов и ноутбуков полосы могут появиться по нескольким причинам:

Выход из строя матрицы, поможет только замена
Повреждение, излом, плохой контакт шлейфа от матрицы к плате ноутбука
Неисправная видеокарта. В некоторых случаях возможен ремонт или замена видеокарты
Неисправность материнской платы, как правило из-за перегрева компонентов

Прогноз неутешительный, практически во всех случаях требуется ремонт в сервисном центре. В домашних условиях можно лишь заменить видеокарту, если она не встроенная, или удалить и переустановить драйвер.

Отдельные «левши» и «кулибины» могут попытаться заменить шлейф или матрицу самостоятельно, но стоит учесть ряд нюансов, о которых речь пойдёт ниже.

Давайте сначала попробуем на глаз определить истинную причину неисправности ноутбука.

1. Для первоначальной диагностики причины появления полос или пятен нам потребуется обычный монитор, который нужно подключить к ноутбуку по любому интерфейсу: VGA, HDMI, Display Port. Если на мониторе изображение отличное, без полос и артефактов, значит проблема в матрице или шлейфе. Если и на мониторе есть полосы, тогда нужен ремонт/замена видеокарты или материнской платы ноутбука.

2. Проверяем реакцию матрицы на физическое воздействие: пробуем двумя руками, как бы, изогнуть и выкрутить экран, типа как выкручивают тряпки, пробуем слегка надавить пальцем на поверхность экрана. Естественно без фанатизма. Если полосы видоизменяются, значит неисправна матрица или шлейф, что менее вероятно.

3. Смотрим, пропадают полоски, или может меняются, при открывании и закрывании крышки ноута. Пробуем медленно и быстро. Изменения в любую сторону свидетельствуют о неисправности шлейфа матрицы.

4. Полоса может быть рядом битых пикселей, особенно если она разноцветная. Это совершенно другая проблема, изучите пожалуйста отдельную статью.

Далее постараемся визуально определить что именно нуждается в ремонте. Вы можете посмотреть видео и продолжить чтение статьи:

Матрица ноутбука требует замены

Если вертикальные полосы появляются или исчезают при изгибе или кручении экрана, а на внешнем мониторе всё нормально

Если работает только одна сторона экрана, а другая полностью белая

Или с другими артефактами, но явно видно, что работает только часть дисплея

Белая широкая полоса или большое пятно в любой части матрицы

На экране характерная рябь

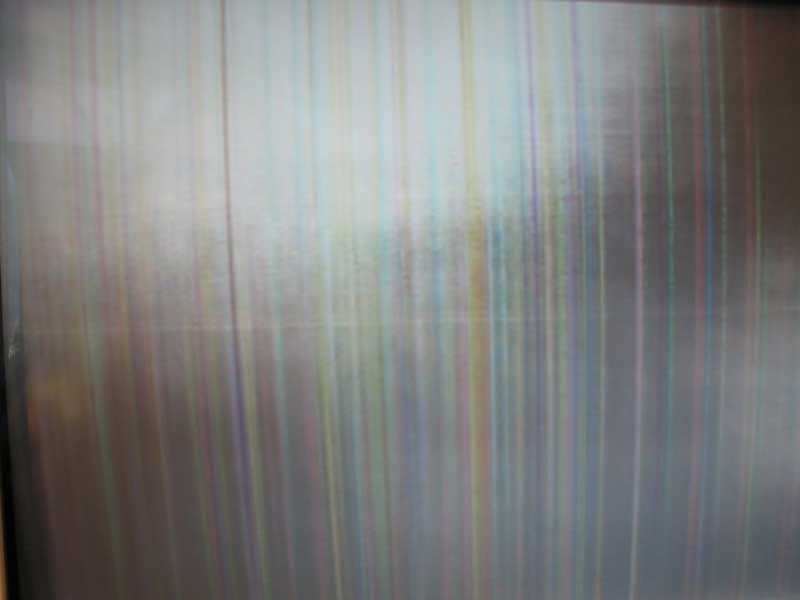

Разноцветные полосы на экране

При изгибе матрицы изображение размывается

Если все цвета отображаются в негативе, т.е. белый – чёрным, а чёрный белым и т.д. На картинке логотип «TOSHIBA» должен быть красным, а он – зелёный, а фон не чёрный, а светло-серый

Замена или ремонт шлейфа матрицы

Требуется если на экране много разных цветных линий или изображение мерцает и рябит, но при движении крышки ноутбука картина меняется. При этом внешний монитор работает без нареканий.

Шлейф дешевле и проще всего заменить, считайте, что вам повезло.

Требуется ремонт видеокарты или материнской платы

Если на экране разноцветные линии, горизонтальные либо вертикальные, как правило рассредоточенные по всему экрану, и на внешнем мониторе такая же картина:

Рябь по всему экрану, но замена матрицы или шлейфа не приводит к положительному результату

Визуально почти не возможно определить, что сбоит именно видеокарта, на 100% здесь поможет только другой монитор.

Возможные виды полос

Полосы на экране могут быть разных видов: как вертикальные, так и горизонтальные, а ещё они могут отличаться по цветам. В обеих ситуациях это, конечно же, неприятный факт, который может свидетельствовать о том, что с монитором что-то не так. Даже если полосы появляются только время от времени, это не даёт нормально использовать ТВ. А ещё это может свидетельствовать о неисправности матрицы, шлейфа или элементов схем.

В зависимости от типа полос, которые возникают на экране телевизора, можно установить природу дефекта.

Любая техника время от времени может выходить из строя. Это свидетельствует лишь о том, что не стоит паниковать в таких случаях, а нужно попытаться спокойно разобраться.

	Возможные виды поломок	В чём заключается проблема	Что с этим делать
1	Узкая полоса на экране по вертикали	Свидетельствует о нарушении работы матрицы. Причиной такой поломки может быть скачок напряжения. Вполне возможно, что уже через несколько дней всё встанет на свои места, дефект сам исчезнет.	Следует выключить телевизор из розетки, а затем включить заново.
2	Разноцветные линии по вертикали	Повреждение матрицы или её компонентов механического характера.	Нужен ремонт в сервисе.
3	Разноцветные полосы по всему экрану	Контактный шлейф матрицы может быть повреждён или отсоединён.	С ремонтом не стоит затягивать, чтобы в итоге его стоимость не выросла больше. К тому же если повреждена лишь часть матрицы, ремонт будет частичным, а при сильном повреждении нужна полная замена.
4	Белая полоса по горизонтали	Кадровая развёртка неисправно работает, может быть из-за короткого замыкания, связанного с перепадами напряжения. Трещины на микросхемах.	Ремонт зависит от масштабов повреждения.
5	Чёрная полоса, как по горизонтали, так и по вертикали	Дешифратор имеет сбои в работе. Одна из самых сложных и дорогих поломок.	Нужна полная замена матрицы. При затягивании с ремонтом полосы будут увеличиваться.
6	Рябь, искажения изображения, разводы, горизонтальные полосы	Проблемы с контактным шлейфом матрицы.	Нужна перепайка контактов или замена самого шлейфа.
7	Разноцветные полосы (синие, фиолетовые)	Из-за неполадки контроллера дисплея. Причиной может быть сбой микропроцессорного чипа или печатной платы. А также различные удары или вибрации.	Может потребоваться как полная замена контроллера, так и простое нагревание с помощью воздушной паяльной станции.

Аппаратные неполадки

Причина 3: выход из строя видеокарты

Если есть возможность, подключите свой монитор к любому другому компьютеру. Если вертикальные полосы исчезли, но вы не подозреваете программные проблемы, можно предположить, что проблема кроется в видеокарте, которая могла выйти из строя.

Следом вам потребуется отключить видеокарту от своего компьютера, а затем вставить ее в другой компьютер, в работоспособности которого вы полностью уверены. Если ситуация с монитором наблюдается аналогичная – вы лишний раз подтвердили догадку.

В этом случае вам потребуется попробовать визуально осмотреть видеокарту: не забыта ли она пылью, а также не загрязнены ли контакты. Если дело в контактах – прочистите их стирательной резинкой, а также избавьтесь от всех видимых загрязнений. После этого видеокарта не заработала? Тогда вы не сможете ей ничем помочь: либо обратитесь в сервисный центр для ее ремонта, либо произведите замену видеокарты.

Причина 4: неправильное подключение монитора

Проверьте, правильно ли ваш монитор подключен к компьютеру: кабель, соединяющий монитор, должен быть обязательно полностью воткнут и с одной, и с другой стороны. Рекомендуем дополнительно использовать другую розетку для монитора – вполне возможно, что ему просто не хватает питания.

Если на подключаемом кабеле имеются любые типы повреждений, кабель необходимо обязательно заменить.

Причина 5: неисправность материнской платы

Внезапный скачок напряжения, сильный перегрев или элментарно заводской брак может стать причиной выхода из строя материнской платы.

В этом случае, конечно, если подключить монитор к другому компьютеру, он будет работать нормально. Исключая неполадки в работе видеокарты, стоит заподозрить материнскую плату – а здесь уже все печально, и самостоятельно ей вы уже не сможете помочь, потребуется обязательно обращаться в сервисный центр (и чем быстрее, тем лучше).

Причина 6: неисправность монитора

В том случае, если на других компьютерах монитор выдает все ту же реакцию с вертикальными полосами, можно предположить, что проблема кроется в самом мониторе.

Как вариант, попробуйте надавить на верхнюю часть монитора пальцем – если полосы пропали, это может говорить о том, что в мониторе отходит шлейф от корпуса матрицы (но этот шаг может и не подействовать).

В данном случае, вам потребуется отнести непосредственно сам монитор в сервисный центр, где смогут более точно диагностировать и решить причину проблемы, либо попробовать разобрать его самостоятельно (естественно, при наличии хотя бы некоторого количества опыта). Если проблема заключается в недостаточном контакте шлейфа с корпусом матрицы, вам потребуется чем-либо уплотнить прокладку в месте отхода.

Как правило, это основные варианты причин появления вертикальных полос на мониторе.

Появление вертикальной полосы на мониторе — распространенная проблема. Спровоцировать ее могут разные причины, которые можно обнаружить путем проведения некоторых манипуляций. Учитывать стоит цвет полосы, который может быть черным, белым или цветным.

Самостоятельная диагностика аппарата

Ниже представлено руководство по самостоятельной диагностике телевизора. Если пользователь не уверен в собственных силах, то рекомендуется обратиться за помощью к опытным телемастерам из сервисного центра.

1 этап

Первым делом стоит осмотреть места спайки основной микросхемы с прочими элементами телевизионного аппарата — обнаружить кольцевые трещины можно с помощью обычной лупы.

Стоит сказать, что кольцевые трещины появляются не только в «ноунейм» девайсах, но и в устройствах от всемирно известных производителей. Неисправность может дать знать о себе спустя всего несколько месяцев эксплуатации TB. Решением проблемы является пропайка отошедших контактов шлейфа.

2 этап

Далее пользователь может проверить блок электропитания кадровой микросхемы. В большинстве моделей современных телевизоров данный элемент представляет собой отдельный комбинированный мини-трансформатор, но встречаются и такие девайсы, у которых энергия на микросхему подается напрямую с основного блока питания.

В любом случае электроэнергия перед попаданием на плату обрабатывается защитными резисторами, выход из строя которых может вызвать возникновение горизонтальных полос или полное отсутствие изображения на дисплее.

Распространёнными причинами поломки являются скачки напряжения и неаккуратная спайка контактов при производстве телевизионного устройства.

3 этап

Третий этап диагностики заключается в проверке расположенных на основной микросхеме конденсаторов-электролитов. Состояние конденсаторов можно определить по их внешнему виду — испорченные элементы деформируются и выглядят вздувшимися.

Особое внимание стоит уделить электролитам, задействованным в цепи питания кадровой микросхемы: данные конденсаторы обладают повышенной емкостью (до 2 000 мкФ) и берут на себя большую в сравнении с прочими элементами сети нагрузку. Для устранения неполадки потребуется просто заменить внешне неисправный электролит на новый — если пользователь сомневается в работоспособности конкретного конденсатора, то не лишним будет обновить целый блок данных элементов

4 этап

Последним этапом диагностики является осмотр кадровой микросхемы устройства — пользователю стоит обратить внимание на трещины защитного корпуса, а также проверить температуру, до которой нагревается плата во время работы телевизора. Запрещается пытаться заменить микросхему самостоятельно

Владелец ТВ может проверить соединительные кабели кадровых катушек, повреждение контактов которых также является причиной появления на части экрана горизонтальных полос

Запрещается пытаться заменить микросхему самостоятельно. Владелец ТВ может проверить соединительные кабели кадровых катушек, повреждение контактов которых также является причиной появления на части экрана горизонтальных полос.
