Верстак столярный складной
Очень простой и функциональный складной столярный верстак. В этом случае столешница не опускается, а поднимается и крепится к стене, ножки складываются в середину рамы. Чтобы всякий раз вручную не откидывать ножки, в конструкцию добавлен специальный стоп-блок который вы просто должны вытащить со стены и ноги останавливаются в том же положении каждый раз. Порядок изготовления столешницы и ножек, как в предыдущих вариантах, только способ крепления к стене отличается.
Еще два варианта простого складного верстака.Здесь показано, как сделать откидной столик верстак с ножками, складывающимися под столешницей, и второй вариант, когда опорой служат две раздвижные боковые рамки, на которые опирается рабочая поверхность. И тот и другой столик имеют свои преимущества, второй конечно надежней, хоть его и сложней изготовить. Конечно оба варианта не подходят для серьезных работ, их можно скорее рассматривать, как вспомогательные.
Источник фото www.wilkerdos.com/2015/09/two-easy-fold-down-workbench-rockler-t-track-table/
Настенный складной верстак
Не всегда есть возможность организовать рабочее место в небольшом гараже, обычно не хватает дополнительного пространства по бокам, когда машина находятся внутри. Вместо того чтобы заниматься мелким ремонтом на кухонном столе, лучше сделать настенный складной верстак. Выше уже представлено несколько вариантов, вот еще один.
Вся конструкция просто складывается и закрывается, съемные ножки хранятся на верхней части рамы.
Необходимые инструменты: Дрель с крестообразной головкой, различного размера сверла для предварительного сверления отверстий, дисковая пила, рулетка, хомуты, уровень.
Источник фото www.instructables.com/id/Wall-Mounted-Folding-Workbench/?ALLSTEPS
Как сделать стальные тиски для слесарного верстака
Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны.Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать, вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.
Источник фото www.ibuildit.ca/Workshop%20Projects/bench-vise-1.html
Виды верстаков
Для изготовления верстака может использоваться древесина или металл. Металлические конструкции выдерживают повышенные нагрузки, в том числе ударные, дольше служат, но их изготовление сопряжено с работой со сварочным аппаратом и умением им пользоваться.
Значительно проще соорудить деревянный верстак, но важно внимательно отнестись к выбору материала для столешницы. Чтобы не пришлось регулярно менять поврежденную рабочую часть верстака, столешницу рекомендуется собирать из древесины бука или дуба – такой материал отличается повышенной прочностью, но можно для этих целей использовать и простую влагостойкую фанеру, сверху которой, положить и закрепить листы арголита, стоит он не дорого поэтому по мере износа, заменить его будет не накладно
Еще один вариант – обить деревянную столешницу листовым металлом.
Складной верстак универсальный
Автор придумал такую ножницеобразную конструкцию, чтобы можно было работать как стоя, так сидя. По идее, на верстак можно установить циркулярную пилу или рубанок, также установлен двигатель с приводом, чтобы не раскладывать вручную. Как видите, конструкция довольно простая, такой складной верстак универсальный может выполнять множество функций, если немного усовершенствовать. Как его сделать, изображено на фотографиях в галерее.
Источник фото www.instructables.com/id/Scissor-Bench-Adjustable-Height-Motorized-Workstat
Универсальный стол для фрезера
Если вы имеете, хоть какое-то отношение к столярке, без фрезера обойтись очень тяжело. Обработать кромку, сделать шиповое соединение, пазы, канавки – все это делается фрезером. Причем стол или верстак нужен обязательно, потому что невозможно сконцентрироваться одновременно на обработке и обрабатываемой детали. Заводские столы с дорогими комплектующими обычно мало подходят для частного использования, в основном из-за стоимости. Автор предлагает самостоятельно сделать универсальный стол для фрезера, с интересным дизайном и простыми регулировками.
Основная деталь стола, подъемник для фрезера. Здесь используется наклонная плоскость, чтобы поднимать и опускать двигатель. Это довольно простая конструкция и по утверждению аватора очень надежна в эксплуатации. Изготовить подъемник своими руками довольно легко, здесь нет каких-либо сложных деталей. Погрешности, допустимы, куда без них, поэтому все соединения должны быть герметичными, но это необходимо для любого устройства этого типа.К сожалению на фото плохо видно цифры, но все детали показаны.
Ниже в галерее пошаговые фото изготовления стола. Их довольно много, больше ста штук, поэтому описание будет кратким. В первой части резка наклонной плоскости, верхний и нижний края наклонной поверхности должны быть гладкими и параллельными. Подшипники должны быть как можно ближе к наклонной поверхности, если будет небольшой люфт, не имеет большого значения. Стержень с резьбой проходит через зажим и каретки. Отверстия для этих стержней слегка увеличены в размере, чтобы зажим двигателя мог перемещаться для регулировки выравнивания фрезера
Обратите внимание на запирающий механизм. В данном случае это короткий рычаг на передней панели
Если повернуть его на четверть оборота, он зажимает каретку лифта, поэтому она не будет двигаться.
Изготовление маховика для подъемника. Сборка ножек. Такой способ изготовления ножек дает 2 преимущества: во-первых, детали будут ламинированные, и к тому же клееная древесина более прочная. Во-вторых, это упрощает работу и сокращает время на изготовление.Начинайте с распила всех частей по ширине и длине, а затем заточите под конус нижние части с помощью зажимного приспособления, в основном из эстетических соображений – ноги будут выглядеть менее громоздким. Затем установите нижнюю полку. Черная стрелка на фото показывает, как передняя панель проходит под нижней частью основного корпуса. Делаем отверстие для фрезера и пластину. Затем отверстия для шланга, с помощью которого будет убиратся пыль и стружка.
Устанавливаем электрику. Тщательно разметить место для панели переключателя, вырезать коробку, провести проводку. Обязательно установите защитные пластины, чтобы защитить тумблера от повреждений и предотвратить случайный запуск. Чтобы ускорить работу подъемного механизма, автор установил второй маховик, которое в два раза больше первого. Большое приводит в движение меньшее колесо в соотношении 1: 2 – для каждого поворота большого колеса. Ну и сборка, естественно, завершается покраской.
Дальше делаем стеллажи и дверцы для шкафчика с магнитными фиксаторами. Система забора.
Если что-то не понятно, вот ссылка на сайт источника, где вы можете узнать все подробности.Источник фото www.ibuildit.ca/Workshop%20Projects/router-table-8.html

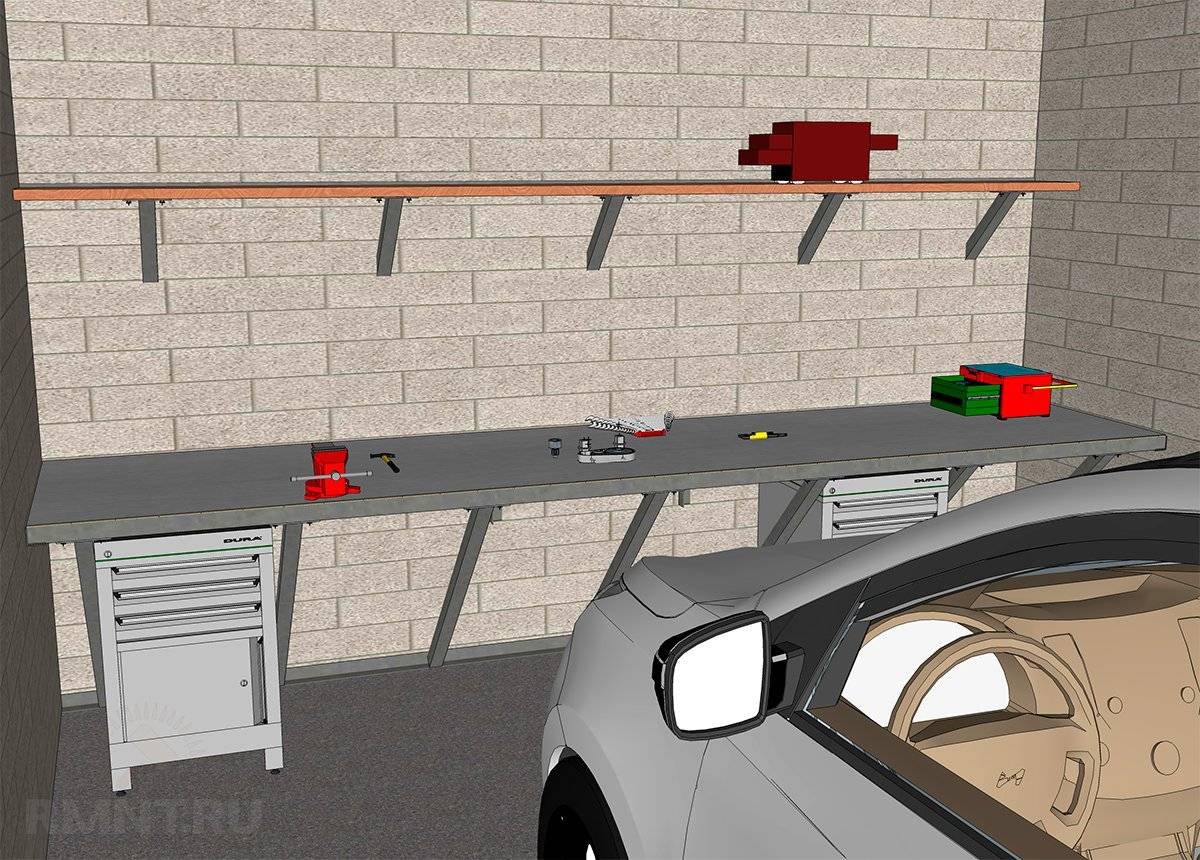

Требования к верстаку в гараже: размеры конструкции
Чтобы не упустить из виду ничего важного, обязательно нужно составить предварительный план по изготовлению и сборке верстака своими руками, чертеж с размерами является одним из основных его пунктов. При этом учитывается площадь гаража и величина транспортного средства. В среднем длина верстака в гараже составляет около 1,5-2 м
В среднем длина верстака в гараже составляет около 1,5-2 м.
Длина стола зависит от количества свободного места в гараже, а также от предполагаемых видов работ. В среднем этот показатель составляет около 1,5-2 м. Подбирая ширину для будущего верстака, нужно учитывать характер размещения инструментов и других объектов вокруг стола. К полкам на стене необходимо обеспечить свободный доступ. По этой причине нежелательно делать столешницу шириной более 60 см, иначе нельзя будет дотянуться рукой до необходимых инструментов. Если же верстак будет располагаться в центре помещения, то ширину его рабочей поверхности можно увеличить.
Высоту слесарного верстака подбирают в индивидуальном порядке. Параметры рабочего стола существенно отличаются от размеров обеденного. Они рассчитываются с учетом роста мастера, а также позы, в которой он привык работать. Стандартный показатель составляет 80 см. Однако работать за таким столом в стоячем положении будет неудобно. Чтобы спина не уставала, рекомендуется увеличить высоту до 100 см.
Существует действенный способ, позволяющий точно определить оптимальную высоту верстака. Для этого нужно принять позу, при которой будет комфортно опираться локтями на стол стоя. Останется только измерить расстояние от локтей до пола.
На заметку! Если конструкция верстака рассчитана для работы в стоячем положении, обязательно нужно предусмотреть деревянную подставку для стула на тот случай, когда захочется посидеть за столом. Стандартная высота стола в гараже составляет 80 см.
С одной стороны верстака устанавливается электроинструмент. Этот край столешницы должен выступать за пределы каркаса примерно на 20-30 см. Если рабочая поверхность выполнена из древесины, ее следует защитить с помощью металлического листа. Лучше всего подойдет для этих целей нержавеющая сталь толщиной 1,5-2 мм. Хотя обычный стальной лист толщиной 1,5 мм обойдется дешевле.
Подготовительный этап
Выберите место для установки верстака. Если есть естественное освещение, его источник должен находиться слева от стола
Важно хорошо осветить рабочее место и обеспечить возможность подключать электрооборудование, поэтому предусмотрите установку поворотной лампы на стену и монтаж розеток
Обратите внимание: вся проводка должна быть спрятана в надежный гофрированный кожух
Высота верстака определяется ростом его владельца – удобнее всего работать, если поверхность стола находится на уровне локтей. Для замеров следует встать прямо и согнуть опущенные руки, расположив ладони параллельно полу. Стандартная высота конструкции составляет 600 — 850 см. Оптимальная глубина столешницы – от 50 до 80 см, длина – от 1500 см.
Чтобы с удобством разместить разнообразное оборудование (включая достаточно габаритное), весь необходимый инструмент и сопутствующие материалы, верстак снабжается нижней полкой под столешницей, а также отдельно стоящими тумбочками, стеллажами, настенными полками – здесь выбор за владельцем гаража.
После выполнения замеров необходимо разработать проект верстака, подготовить подробный чертеж, где будут указаны все размеры и принцип крепления элементов. Сам верстак состоит из двух основных составляющих: несущей конструкции (рама и ножки) и столешницы. Нижняя полка добавляет функциональности и повышает жесткость всей конструкции.
Используйте ящики от старой мебели
Подберите подходящие по габаритам ящики от ненужного письменного стола или комода.
Подпишите деревянные элементы и аккуратно разъедините их. Очистите от клея шипы и проушины.
Обрежьте планки по ширине, удаляя стертые углы и растрескавшиеся пазы. Если родное дно ящика хлипкое, приготовьте более толстую фанеру или ДВП. Сделайте новые пазы на циркулярной пиле.
Соберите ящик «на сухую», при необходимости подгоните детали. Очистите поверхности и склейте конструкцию. Используйте монтажные уголки для точной сборки прямых углов.
Когда высохнет клей, отшлифуйте углы и стороны ящика, закрепив его для удобства работы.
Подготовьте направляющие планки и рассчитайте размеры модуля.
Расчет блока для трех выдвижных ящиков
Напилите нижнюю, верхнюю и боковые панели. Прикрутите шурупами направляющие рейки.
Соберите панели в модуль и опробуйте ход ящиков. Разместите блок внутри верстака, подложив под него подпорки.
Высверлите направляющие отверстия, раззенкуйте и закрутите саморезы. Крепите ДСП к верхним брусьям и к ножкам верстака.
Установите на ящики передние накладки. Разметив расположение корпуса, прихватите его одним шурупом. Вставьте ящик на место и скорректируйте положение панели. Аккуратно выньте ящик и заверните остальные шурупы.
Закрепите оставшиеся накладки – модуль с широкими выдвижными ящиками готов.
Инструкция, как сделать верстак своими руками
- Заранее проводят замеры помещения в гараже или мастерской, чтобы определить комфортные габариты будущего строения.
- На чертеже отображают размеры, особенности конструкции, расположение всего инструментария, осветительных приборов, розеток.
- Первым монтируют каркас (после проведения предварительной обработки и шлифовки поверхностей).
- Для крепления используют саморезы и металлические уголки.
- Следующий этап работы – это изготовление столешниц. Желательно строить столешницу в виде цельной пластины, поверхность которой надежно защищена от действия химических веществ, составом, лакокрасочных изделий и возможного возгорания (от искр при резке металла или сварке).
После сборки остова приступают к внутреннему оформлению: монтируют полки, выдвижные ящики, крючки, внутренние осветительные приборы. На наружной поверхности устанавливают инструменты и струбцины для фиксации деталей, старой мебели, автомобильных запчастей.
Этапы сборки
Сперва нужно подготовить ранее замеренные заготовки. Для этого следует болгаркой отрезать все требуемые металлические и деревянные детали, после чего можно приступать к сборке оборудования.
- Первым делом необходимо сварить основные элементы каркаса. Для этого соединяются две части каркаса: нижняя и верхняя, после чего собирается корпус верстака, а к нему привариваются четыре ножки. Высота ножек, которые делаются из заготовок труб, не должна быть выше одного метра. Основная часть конструкции готова.
- Чтобы придать конструкции прочности, её следует ужесточить. Для этого необходимо будет приварить дополнительные рёбра жёсткости, которые состоят из уголков и стальных полос.
- Далее следует сделать защитный экран из стального листа. Для этого нужно по углам столешницы приварить стойки из уголков, после чего перекрыть их сверху горизонтальным уголком по всей поверхности. Чтобы укрепить конструкцию, можно приварить дополнительные рёбра жёсткости. После этого экран обшивается листом прочной фанеры.
- Из фанеры делаются ящики и полки. Собираются они при помощи небольших уголков. После этого следует вмонтировать направляющие элементы и закрепить ручки, обработать пропиткой и покрасить краской.
- Поверх столешницы устанавливается выбранный материал — это может быть лист фанеры, несколько досок или ЦПС. Затем столешница фиксируется к каркасу при помощи саморезов.
- Сверху установленной и закреплённой рабочей поверхности снова крепится стальной лист, обрезается по периметру стола и закрашивается краской.
- После этого остаётся вставить ранее подготовленные ящики и полки, а также все фиксирующие элементы на экране для крепления различных инструментов.
- В конце поверх столешницы устанавливаются и крепятся слесарные инструменты: тиски, заточка и так далее. По полкам раскладывается гаражный инвентарь, а на экран вывешиваются инструменты.
По окончании всех работ элементы конструкции нужно обезжирить и закрасить. Лучше всего подбирать молотковую краску, поскольку именно она устойчива ко многим внешним воздействиям и механическим повреждениям.
Чего хотим от верстака
Для большинства гараж — не просто место хранения машины, а самая настоящая мастерская. В отличие от рабочего места в квартире, в гараже ведётся работа с массивными и громоздкими деталями, зачастую грязными. Также довольно часто приходится гнуть и править металл, использовать электродуговую сварку, надёжно зажимать деталь струбцинами или в тисках.
Основные требования, которые следует предъявлять к верстаку для гаража — массивность, прочность, устойчивость к загрязнению, устойчивость поверхности к жару и ударам. Помимо этого верстак должен быть компактным и, по возможности, как можно менее материалоёмким.
Желательно, чтобы верстак имел простую схему сборки, подразумевающую лёгкий демонтаж. Верстак не должен быть в значительной степени зависим от окружающих его капитальных конструкций, например, вмуровывать и бетонировать ножки в пол не рекомендуется.
Конструктивные особенности и виды
Перед тем, как сделать верстак в гараже, нарисуйте себе эскиз со всеми размерами, выберите материалы, из которых он будет собираться. Эскиз необходим для того, чтобы, во-первых, не портить строительный материал при возможной переделке и знать, чего и сколько вам нужно. А во-вторых, чтобы понимать, как в конечном варианте будет выглядеть ваше рабочее место, что нужно добавить или наоборот убрать.
Металлический верстак
В зависимости от того, с каким материалом вы чаще всего будете работать и выбирается вид данного приспособления. Если в планах чаще работать с металлическими изделиями, то гаражный верстак лучше использовать слесарный, если же с деревом, тогда предпочтите столярный. Такое разделение мотивируется тем, что во время работы с металлом необходимо использование веществ (машинное масло, различные охлаждающие вещества), которые на деревянной столешнице могут оставлять следы, а соответственно и повреждать ее.
Как правило, простейший вариант верстака в гараже своими руками состоит из таких конструктивных элементов:
- основание – рама (металлическая или деревянная) на ножках. К нему крепится все остальное;
- рабочая часть – столешница;
- дополнительные части – открытые или закрытые полки, тумбочки для хранения инструмента, рабочих приспособлений;

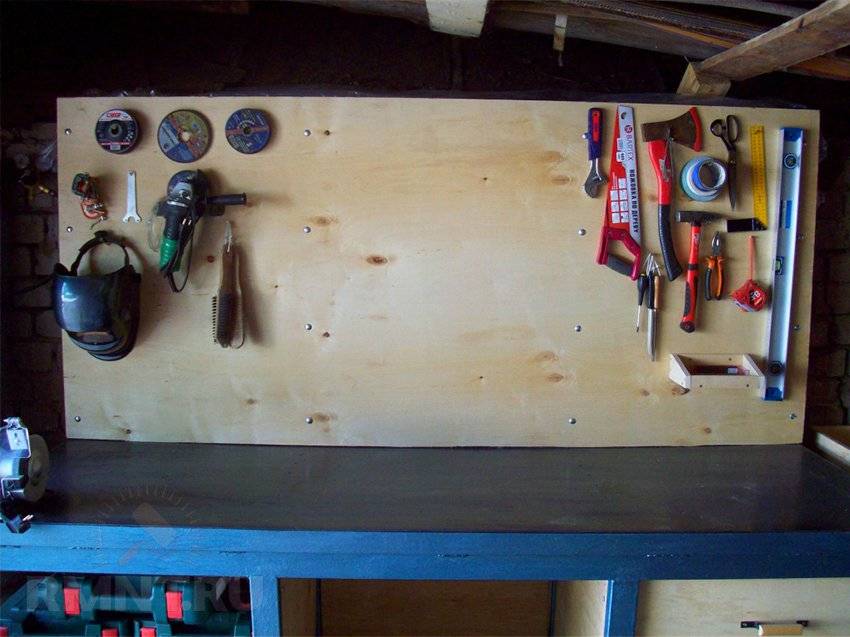

- полка-щит – позволяющая не отходя от рабочей поверхности иметь под рукой все необходимое.
Для более эффективной работы самодельный верстак для гаража может быть: одно- или двухместным, бывают также многоместные. Очень часто владельцы условно разбивают верстак на две зоны. Одна предназначается для работы на установленном оборудовании, а вторая часть стола — для ручной обработки материала.
В зависимости от конструкции рабочий стол в гараж может быть:
- складным. Минусом такого стола является его возможная деформация при сильных нагрузках;
- на колесиках, для удобного перемещения;
- откидным;
- в виде верстака-шкафа, в нем подразумевается наличие разных секций.
Изготовление верстака своими руками
Габариты гаража в большинстве случаев ограничивают и габариты верстака. Для выполнения стандартного набора домашних работ вполне достаточно рабочего стола со следующими размерами: высота 850−1000 мм, ширина 550−650 мм, длина 1000−1200 мм. Для его изготовления потребуются следующие материалы:
- Уголок 50×50 мм
- Лист 4 мм
- Лист 10 мм
- Электроды Ø3,4 мм.
Если планируется оборудовать верстак выдвижными ящиками или полки, то дополнительно потребуются:
- Уголок 25×25 мм
- Лист 2 мм.
Сборка конструкции
Сборка начинается со столешницы. На выставленные по уровню бруски или толстые доски уложить лист. Желательно изготовить рабочую поверхность из цельного куска, но можно из 2-х, максимум из 3-х, не более, иначе будет сложно обеспечить плоскостность поверхности. В этом случае под линии стыка нужно подложить дополнительные бруски, а на кромках стыкуемых листов болгаркой сделать фаски под сварку с нерабочей стороны листа.
Чтобы максимально исключить коробление листа при сварке, лучше просверлить в нем необходимое количество отверстий под гвозди и прибить лист к брусьям на время сборки и сварки. Отверстия по окончании работ можно заплавить и зачистить, а можно и оставить так, как есть.
На собранной поверхности делается разметка под опорную рамку из уголков или сразу выкладываются приготовленные уголки и разметка делается по ним. Если поверхность собрана из частей, разметка необходима для выполнения прихваток. Прихватки делаются с шагом 80−100 мм, в местах наложения уголков на кромки стыкуемых частей сварку нужно выполнить сразу на ширину уголка с зачисткой шва.
Режим сварки — величина тока и скорость — подбираются в зависимости от диаметра электрода для полного проплавления на толщину листа. Эти режимы лучше подобрать заранее на обрезках листа, а режим для сварки листа 4 мм подойдет для сборки и сварки всех элементов конструкции — уголка с листом и уголков между собой.
При сборке рамки нужно обеспечить отступ от края листа на 20−30 мм, с лицевой стороны можно отступить на 50−60 мм. Выложенную рамку нужно плотно прижать к листу. Для этого можно воспользоваться подручными грузами, а можно повторить крепление гвоздями к брусьям. Времени это займет немного, но вполне обеспечит необходимую жесткость конструкции. Рамку предварительно крепят к листу прихватками. Кроме контура в рамке нужно установить один или два внутренних уголка.
Дальнейшую сборку можно выполнять различными способами:
- Собранную столешницу из листа с рамкой полностью обварить, затем установить опоры. В этом случае по ходу сварки можно контролировать плоскость стола, при необходимости выполнять правку.
- Опору верстака, включая рамку, можно собрать отдельно. Все элементы в процессе сборки также выкладываются на бруски, раскрепляются. Перед прихваткой и перед окончательной сваркой нужно проверить соответствие размеров по диагоналям.
- Можно собрать всю конструкцию верстака на прихватках с последующей окончательной сваркой. Постоянный контроль геометрических размеров обязателен и в этом случае.
Варианты изготовления верстака
Как правило, обычно хозяева изготавливают металлический верстак. При этом для изготовления рамы или основания могут использоваться и другие виды проката, кроме уголка — труба, квадратный или прямоугольный профиль.
Для изготовления столешницы можно использовать деревянные конструкции — столешницу со старого стола или снятое при ремонте дверное полотно. Плоскость рабочей поверхности в этом случае уже обеспечена, остается надежно обшить ее металлическим листом.
Слесарный верстак из дерева своими руками можно сделать и целиком на основе старого кухонного стола с готовыми полочками и выдвижными ящиками. В этом случае, кроме обшивки рабочей поверхности, потребуется и общее укрепление конструкции с помощью любого имеющегося в наличии металлического проката. Подробности изготовления складного верстака читайте здесь.

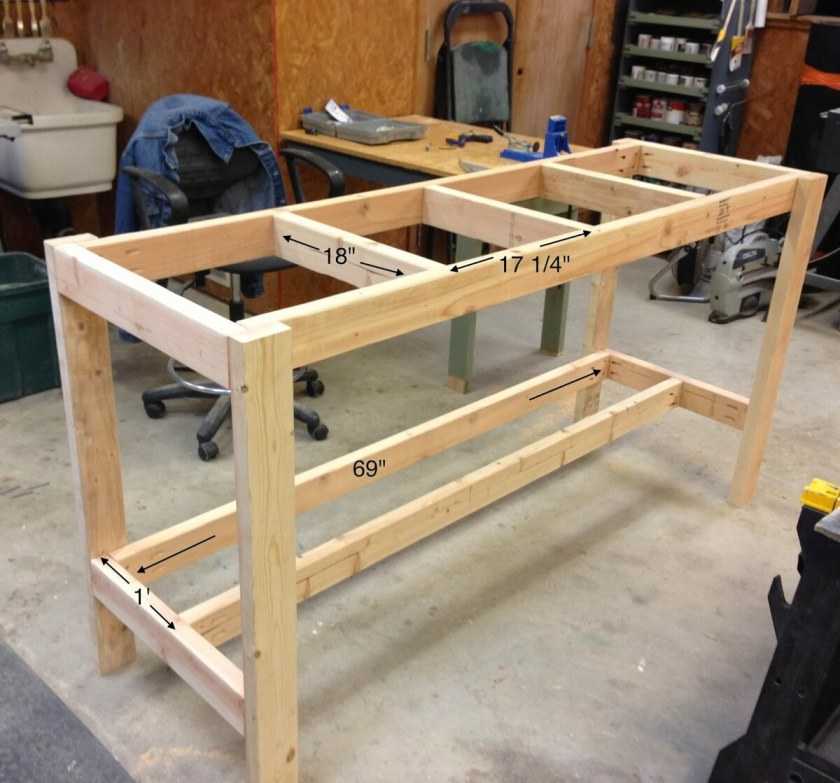

Сборка каркаса
Сборка конструкции слесарного верстака не вызывает сложностей, если иметь навык работы со сварочным аппаратом. Благодаря заготовленным деталям все становится просто и понятно. Лучшим решением будет использование полуавтомата, а не дуговой сварки. В этом случае материал прогревается до требуемой температуры и не прогорает от электрода. Швы получаются аккуратными и прочными.
Первым делом понадобиться изготовить прямоугольную основу для конструкции слесарного верстака. Для этого потребуется две заготовки, длина которых равна глубине стола, и две заготовки, длина которых равна ширине верстака. Торцы срезаются болгаркой под угол в 45 градусов, чтобы обеспечить идеальный узел примыкания. Заготовки верстака выкладываются на ровную горизонтальную поверхность. Первоначально их необходимо зафиксировать небольшими прихватками и подровнять, если это необходимо. Далее выполняется наложение полного шва на конструкцию. При этом потребуется сделать провар и с другой стороны.
Следующим шагом является установка четырех стоек слесарного верстака. Они привариваются к подготовленной раме. Их необходимо расположить вертикально. После этого выполняется нижняя обвязка по трем сторонам. На этом же этапе привариваются вертикальные стойки под стенд для инструмента, который будет находиться над слесарным верстаком. Следующим шагом выполняется монтаж рам для ящиков и полочек, как видно на фото выше. При этом между ними закрепляется дополнительная перекладина, но приваривается она со смещением к середине, чтобы было удобно стоять за слесарным верстаком.
