Вентиляционные трубы на крыше дома: обустройство выхода вытяжного трубопровода через крышу

Как происходит монтаж вентиляции?

Естественно, что установка выходов подразумевает просверливание дырок в кровле. Но без должного ухода они могут превратиться в настоящие дыры, которые позже станут причиной протекания крыши. Чтобы исключить вероятность протечки крыши, нужно приобрести специальные проходные элементы для металлочерепицы. подходящие по цвету к общему оформлению.

Установка вентиляционных труб на крыше для металлочерепицы включает в себя несколько важных моментов:

• На каждые 60 квадратных метров должен приходиться один выход точечной вентиляции.
• Расстояние от конька до элемента точечной вентиляции должно быть меньше 60 см.
• Сложность структуры крыши увеличивает количество выходных элементов.
• При установке элемента должен использоваться шаблон ,который обычно прилагается с комплектом поставки.
• Отверстия на металлочерепице должны располагаться на одной намеченной линии.
• С помощью шурупов следует прикрепить уплотнительное резиновое кольцо, а затем нанести герметик из силикона.
• На место устанавливается проходной элемент, после чего штырьки элемента соединяются с петлями уплотнителя.
• Вся эта конструкция закрепляется на кровле при помощи шурупов, входящих в комплект поставки.
• Со стороны чердака для слоя гидроизоляции прибивается уплотнитель. Если вентиляционные трубы на крышу проходят через слой теплоизоляции, это место следует дополнительно заделать силиконовыми герметиками и другими уплотнителями.

Чтобы установить вентилятор на крышу, не понадобится сильно выкладываться в материальном отношении (подробнее: «Крышный вентилятор и его разновидности «). Обычная вентиляционная труба на крыше добавит вам не более 5% от стоимости кровли, но именно она поможет сохранить драгоценное время и нервы во время дальнейшего использования здания. Поломки, которые могут возникнуть при неправильной установке вентиляции, очень дороги для исправления.

Поэтому важно обращать внимание даже на такие детали, как высота вентиляционной трубы над крышей, чтобы в дальнейшем вы могли об этом не беспокоиться (читайте: «Высота трубы над крышей «). Использование качественных материалов для вентиляции и соблюдение всех правил монтажа вентиляции сведёт шансы возникновения проблем к нулю. Запомните: никогда не стоит экономить на установке любых систем в доме! Все работы должны выполняться качественно и согласно инструкции, тогда ваш дом сможет стать «вашей крепостью»

Запомните: никогда не стоит экономить на установке любых систем в доме! Все работы должны выполняться качественно и согласно инструкции, тогда ваш дом сможет стать «вашей крепостью».

Как работает вентсистема крыши

Вентиляция подкровельного пространства бывает двух видов:

• Естественная.
• Принудительная.

Естественная вентиляция действует без привлечения механических устройств, только благодаря законам физики. Движение воздуха здесь возникает благодаря разнице давления во внутреннем пространстве и снаружи дома. Через вытяжные отверстия воздух из подкровельного пространства вытягивается наружу вместе с наполняющими его частицами пара.

На скорость воздухообмена непосредственно влияет разница в высоте нахождения приточного и вытяжного отверстия. Чем она больше, тем сильнее будет возникающая тяга. Поэтому вытяжные короба часто выводят на высоту, превышающую расположение конька, а приточные отверстия располагают в карнизах.

В вентиляции принудительного типа для создания направленного потока воздуха применяются вентиляционные устройства. Они могут располагаться у вытяжного или приточного отверстия, либо в обеих точках одновременно. Подобные модификации отличаются большей эффективностью, по сравнению с естественными вентсистемами.

Приточная вентиляция

Приточные вентили вместе с вентиляционной решеткой являются основным способом эффективной приточной вентиляции.

Они конструируются на фасадную часть помещения. Оснащенный термостатом вентиль реагирует на колебания температуры снаружи и меняет автоматически приток воздуха. Конечно, термостат можно настроить по необходимости и вручную.

Устройство вентиляционных труб

Однако в строительных магазинах можно найти более современный вариант проходной вентиляционной трубы. Принцип её работы тот же, но есть и отличия, которые заставляют сделать свой выбор в пользу таких труб:

• Внутренняя часть трубы выполнена из стали покрытой цинком, а внешняя из качественного полипропилена;
• Высота трубы может варьироваться от 50 до 100 см;
• В нижней части расположено уплотнительное кольцо, позволяющее исключить неплотное соединение;
• Сечение труб варьируются от 100 до 300 мм;
• Труба изначально утеплена, что позволяет избежать её промерзания;
• Существует возможность оборудовать трубу дополнительным электрическим вентилятором;
• Верхняя часть оборудована дефлектором, позволяющий усилить тягу, а так же защищены куполом от осадков.

Варианты проходных элементов вентиляции

Обычно трубы комплектуются проходными элементами, благодаря которым они плотно крепятся к поверхности кровли, однако бывают и исключения. Если ваша труба была приобретена без этого элемента, его всегда можно будет докупить в любом строительном магазине. Благо их существует огромное количество под любой тип кровли и различной цветовой гаммы.

Проходные элементы для труб

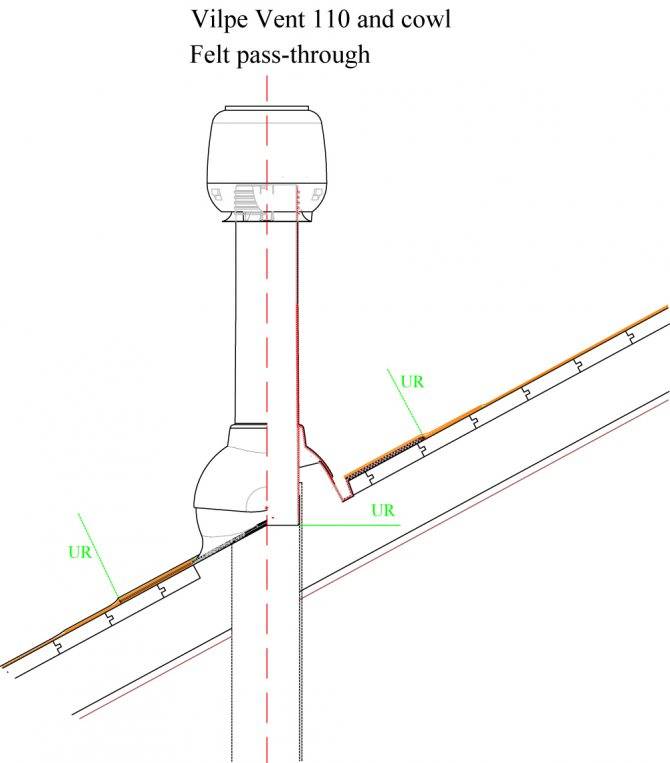

Монтаж узла прохода вентиляции через кровлю

Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

• воздушного обмена в мансардном или чердачном помещении дома;
• монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
• подачи чистого воздуха, обогащенного кислородом.

В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.

Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.

Проектирование и монтаж узла будет зависеть от ряда факторов:

• угол ската крыши;
• вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
• тип крыши.

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

• не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
• конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
• для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
• в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

К чему может привести некачественная установка

Зачастую, в перечень работ мастера- печника или монтажника газового или электрического обогревательного котла не включены работы по обустройству дымохода. Подразумевается, что проход дымоотводной трубы сквозь крышу закладывают на этапе строительства, или домовладелец смонтирует дымоход своими силами. Кажущаяся простота такой работы провоцирует хозяев отказываться от использования профессиональных мастеров- кровельщиков. Они не задумываются, к каким серьезным негативным последствиям может привести некачественный вывод дымохода на кровлю.

Часто возникающие проблемы:

• сквозь плохо загерметизированный проход трубы сырость может попадать в кладку, со временем разрушая кирпичи и цементные швы;
• повышенная влажность самой трубы дымохода или соприкасающихся с ней элементов провоцирует усиленное распространение различных микроорганизмов, плесени, грибка. Споры некоторых из них могут представлять опасность для здоровья, и даже жизни человека. Если на трубе видны следы заражения, применять ее не рекомендуется, а в особых случаях необходимо полностью заменить всю систему дымоотведения;
• просачивание воды в местах прохода дымохода через элементы кровли, приводит к снижению свойств термоизоляции утеплителя на половину. Нужно понимать, что после высыхания такого слоя, изоляционные характеристики на прежний уровень уже не смогут вернуться;
• некачественно установленный дымоход влияет на долговечность материалов элементов кровли и стропильной системы. Проникающая влага ускоряет процессы гниения дерева, что приведет к разрушению силового каркаса;
• большие щели около прохода труб приводят к прекращению нормальной циркуляции теплого и холодного воздуха в помещении под крышей. Это приводит к дополнительным энергопотерям, а значит и к лишним затратам на обогрев;
• некачественная облицовка дымохода существенно портит внешний вид всего здания.

Над крышей поднимают не только дымоходы от печек, каминов и прочих твердотопливных устройств. Туда же выводят выхлопные трубы от газовых обогревателей, а также трубы вентиляции. При их монтаже применяют точно такие же методы, как и для печных труб.

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Сложно представить, как можно жить в доме, в котором нет хотя бы простейшей системы вентиляции. Большая часть новостроек и реконструированное жилье зачастую оборудуются современными системами очистки и кондиционирования воздуха. Но можно обойтись установкой вентиляционной трубы и системы воздуховодов. Такое решение обойдется дешевле, а при правильном подходе к делу будет не менее эффективным, чем системы искусственного микроклимата.

Особенности монтажа

В данном разделе мы укажем на некоторые важные моменты рабочего процесса, о которых нередко забывают начинающие строители:

• Использовать бу трубы с небольшими повреждениями не рекомендуется. Многие специалисты могут утверждать, что ничего страшного в незначительных трещинах нет, но не стоит этому верить. Пару лет такое изделие продержится, но потом могут возникнуть трудности, и потребуется ремонт. Поэтому лучше завышенная цена целой и новой трубы, нежели дорогостоящий демонтаж каждые два-три года.
• Нарушая целостность кровли, будьте готовы к тому, что при первых холодах проявится низкое качество герметичности соединения. Чтобы избежать данной проблемы –используйте все подручные теплоизоляционные материалы и герметики.

Асбестовые листы крепятся с внутренней стороны кровли

Рекомендуем прикрыть конец трубы, возвышающийся над коньком кровли «зонтиком», предотвращающим попадание атмосферных осадков в дымоход.

Что необходимо выполнить, чтобы в точках примыкания трубы к профнастилу не возникало протечек? Для этого требуется правильно загерметизировать стыки

Опытные монтажники отмечают, что при решении проблемы важно учесть и расположение дымохода. Чем ближе печная труба расположена к коньку, тем меньше воды попадает на ее стык с дымоходом

Риск протечек в этом случае снижается.

Кроме того, труба, установленная максимально высоко по скату, имеет наименьший участок, расположенный в зоне холодного воздуха. Это позволяет минимизировать образование конденсата, способствующего нарастанию сажи внутри дымохода. Кроме того, если в трубе постоянно образуется конденсат, стенки трубы подвергаются воздействию кислоты, разъедающего металл.

Правила и нормы проектирования

Первым делом, еще на этапе строительства крыши вам необходимо спроектировать точное расположение дымохода. Для этого существуют определенные правила, которые регулируют нормы высоты и расположения дымоходов на крыше:

Сегодня в России проход дымохода через крышу дома проводится согласно требованиям СНиП 41-01-2003. Они немного устарели, но именно ими руководствуются надзорные службы, а потому этот документ важен.

Будьте осторожны также с таким модным сегодня объединением дымохода и других труб, вентиляционных и канализационных, в один большой короб. Иногда так архитекторы хотят уменьшить количество лишних визуальных деталей на кровле.

В итоге получаются огромные короба на крыше, который имеют порой до 6 метров в длину и до 1,5 в ширину. Причем грамотно обойти их кровельными элементами намного сложнее, чем тех же 6-8 труб, но по отдельности.

Когда вы определили место для будущего дымохода, тогда самое время подготовить к монтажу стропильную систему. А это уже зависит от того, насколько широкий сам дымоход и какой он формы.

2

Ширина вентилируемого подкровельного пространства зависит от примененного вами кровельного материала. Подкровельным пространством называют воздушный зазор между нижней частью кровельного материала и гидроизоляционной пленкой или мембраной, за которой находится слой утеплителя. К примеру, если крыша вашего дома покрыта металлочерепицей или любым другим материалом на основе металла, вентилируемый зазор должен составлять не менее 2,5 сантиметров.

При использовании мягкой (битумной) черепицы или прочих рулонных материалов толщина воздушного зазора должна быть не менее 5 сантиметров. Указанные нормы должны соблюдаться, когда делается вентиляция мансарды. Основными элементами системы подкровельной вентиляции являются аэраторы и софиты. Первые играют роль вытяжных отверстий, а вторые обеспечивают приток свежего воздуха, а, значит, препятствуют образованию конденсата и капельной влаги.

Аэраторы бывают обычные, монтируемые в наклонную плоскость кровельного ската, и коньковые, которые устанавливаются в самой верхней точке кровли, то есть на коньке. Количество аэраторов зависит от типа кровельного материала и рекомендаций производителя, однако существует и общее правило. Оно гласит, что на каждые 500 кв.м. вентилируемой площади должен быть 1 кв.м. вентиляционных отверстий. Такое соотношение позволяет качественно проветривать помещение, избегая ощутимых утечек тепла.

Наиболее эффективными считаются коньковые аэраторы, так как они имеют большую площадь выпускных отверстий. Вентиляция мансардного этажа при помощи коньковых аэраторов реализуется довольно просто и не вызывает затруднений даже у новичков. Главное – следовать инструкциям, использовать качественный крепеж и обеспечить хорошую гидроизоляцию в местах примыкания кровельного материала.

Как уже упоминалось ранее, важной частью систем кровельного воздухообмена являются софиты. Софиты – это перфорированные сайдинг-панели, предназначенные для обшивки карнизных свесов кровли по всему периметру здания

Кроме возложенной функциональной нагрузки, они придают кровле завершенный вид

Софиты бывают не только перфорированными, но и неперфорированными. Необходимое количество перфорированных софитов определяется с учетом площади кровельных скатов. Использование этих элементов возможно только в том случае, если при монтаже «пирога» был предусмотрен специальный зазор между материалами

Кроме возложенной функциональной нагрузки, они придают кровле завершенный вид. Софиты бывают не только перфорированными, но и неперфорированными. Необходимое количество перфорированных софитов определяется с учетом площади кровельных скатов. Использование этих элементов возможно только в том случае, если при монтаже «пирога» был предусмотрен специальный зазор между материалами.

Для достижения максимального эффекта лучше использовать один вид аэраторов: либо коньковые, либо наклонные, чтобы обеспечить лучший воздухообмен. Правильная установка софитов и аэраторов сводит на нет образование конденсата и капельной влаги. Когда используется принудительная вентиляция, в подкровельное пространство устанавливаются приточные вентиляторы

Особое внимание здесь следует уделять подключению вентилятора или вентиляторов к электросети. При этом необходимо обеспечить пожаробезопасность и более-менее свободный доступ для их обслуживания, замены или ремонта

Основные ошибки при монтаже вентиляции

Типичным промахом является неправильное определение необходимой устойчивости всего вентиляционного стояка. Закрепление трубы только на верхней части кровли, без опоры на стропила или другой элемент обрешетки не обеспечивает надежности конструкции.

Рассчитывать вывод вентиляции на крыше нужно сразу с учетом дополнительных насадок и устройств. Они не только увеличивают вес трубы, но и создают дополнительную парусность при порывах ветра. Поэтому под них нужен определенный запас устойчивости конструкции.

Герметизацию прохода трубопровода через крышу нужно проводить не только снаружи, но на внутренней части кровли.

Серьезной ошибкой является бессистемное проведение вентиляции во внутренних помещениях. Любой дополнительный поворот магистрали или лишний стык приводят к уменьшению тяги в системе и к уменьшению эффективности ее работы.

Вентиляция кровли из металлочерепицы

Металлическая крыша красивая, современная, прочная и надёжная, но имеет один большой недостаток — ограниченный воздухообмен, т. е. она плохо пропускает воздух. Чтобы обеспечить нормальную циркуляцию, устанавливают вентиляцию по следующему алгоритму:

1. В листе покрытия для выхода вентканалов проделывают отверстия, придерживаясь норм — одно отверстие на 60 м² и располагая их не ниже 0,6 м от конька. На сложной по конструкции крыше количество выходов увеличивают.
2. Лицевую металлическую часть возле отверстия обрабатывают антисептиком для предотвращения очага коррозии.
3. Резиновый уплотнитель промазывают силиконом и укрепляют шурупами.
4. После того как герметик подсохнет, устанавливают проходку и фиксируют специальными шурупами, входящими в комплект поставки.
5. Изнутри обеспечивают надёжное примыкание паро- и гидроизоляторами (плёнками).
6. Чтобы влага не проникала в утеплитель, дополнительно в местах примыкания изоляции наносят герметик.

Материалы и инструменты для монтажа

Однако по желанию можно использовать и трубы из оцинковки, алюминия, нержавейки, полиэфира. По форме лучше выбрать диаметр сечения круглый, хотя некоторые предпочитают прямоугольный вид воздуховода. Набор инструментов, которые понадобятся при монтаже наружной части вентиляционного канала. Если же говорить в общем, то под рукой должны быть:

• резиновые прокладки;
• силикон;
• узел прохода с клапаном или без;
• отвертка;
• саморезы кровельные;
• фломастер;
• изоляция для труб;
• электроножницы по металлу;
• дрель;
• лобзик

Указанный «арсенал», к примеру, точно удовлетворит потребности при обустройстве кровли из металлочерепицы.
