Приточная или приточно-вытяжная вентиляция: что лучше
По принципу работы приточная и приточно-вытяжная вентиляции практически ничем не различаются.
Приточный вид наиболее простой и связан с естественной очисткой воздуха через систему труб и отверстий, расположенных на разных поверхностях. В нём циркуляция воздуха происходит естественным образом, следуя законам физики. Готовый набор деталей может сопровождаться нагревательным или охлаждающим элементом.

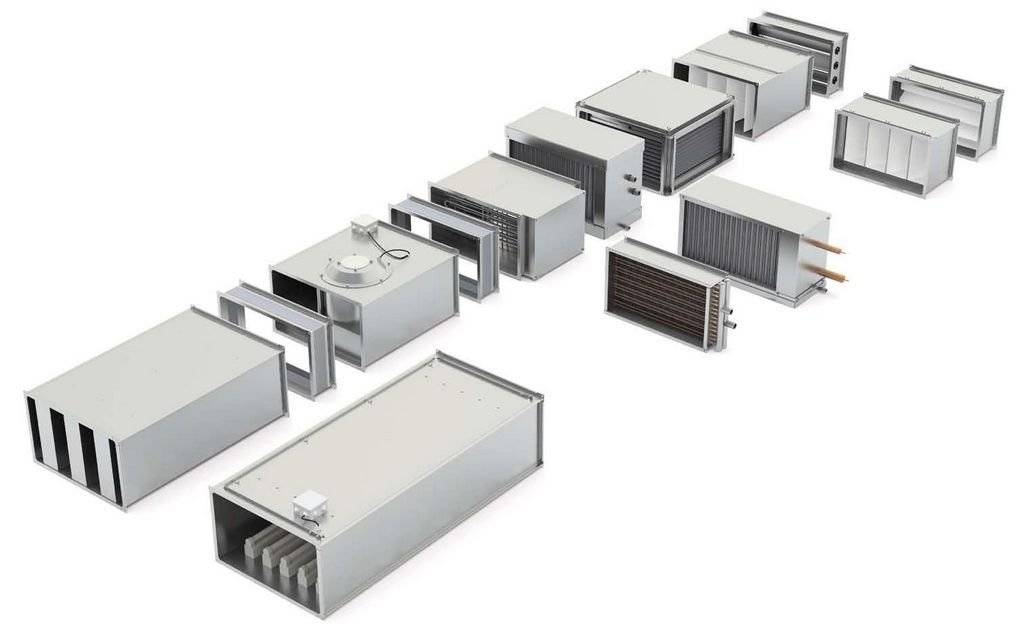

Приточно-вытяжной предполагает сооружение более сложной системы труб, проходящих по всему дому. На улице устанавливают конвектор, который отвечает за регулирование притока воздушных масс, охлаждение их в летнюю жару и нагревание зимой. В такой системе присутствуют ультрафиолетовые лампы, которые способствуют обеззараживанию воздуха, приходящего внутрь помещения. Здесь имеется тканевый фильтр, удерживающий частички пыли, гари и других включений, скапливающихся во внешней среде.
Обе системы легко монтируются из готовых, выпущенных на производстве деталей или любых подручных средств. Однако приточно-вытяжная вентиляция более эффективна. При её работе происходят процессы, обеспечивающие дополнительный комфорт помещения:
- нагрев или охлаждение воздуха;
- его очистка и дезинфекция;
- увлажнение и ионизация.

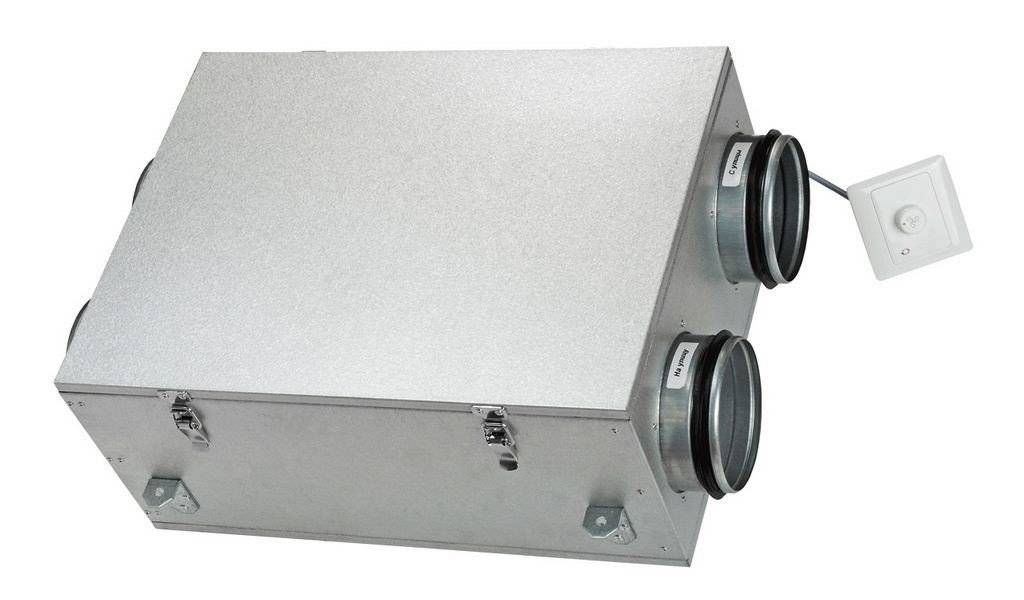

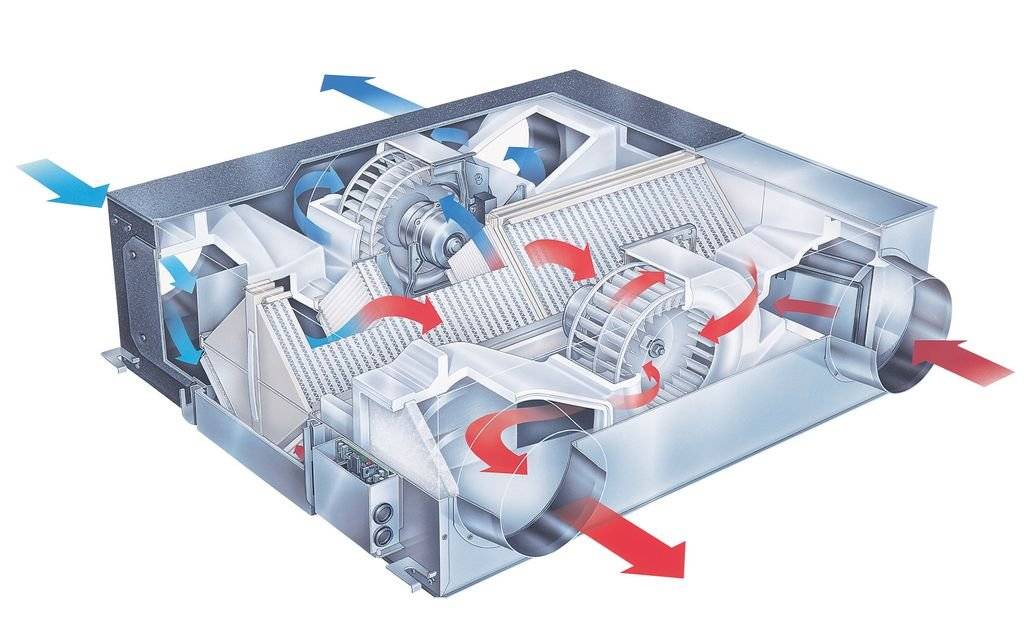

Современные приточно-вытяжные системы обладают функцией рекуперации. Её выполняет специальное устройство – ящик – с радиаторами и лентами внутри. Воздух, выходящий из помещения, «оставляет» в нём тепло, которое возвращается обратно в квартиру или дом. Рекуператор устанавливают на выходном отверстии. Летом его убирают или закольцовывают, чтобы воздух в помещении не перегревался.
Установка этого устройства позволяет значительно экономить тепловую энергию. Стоит он недорого, а польза от его применения большая.
Приточная и приточно-вытяжная системы имеют естественный и механический привод вентиляторов, расположенных на входе и выходе воздуховодов. Механическое приведение в действие устройства позволяет значительно увеличить скорость движения воздушных потоков и провести дополнительные мероприятия по улучшению их состояния. При хорошей мощности вентиляторов за 2-3 часа такая установка способна очистить и освежить значительную площадь.
Расчет производительности вентилятора для ванной и туалета
Чтобы определиться с тем, какой вентилятор поставить на ванну с туалетом, необходимо посчитать необходимый воздухообмен
Расчет — целая система, но при установке вентилятора основное внимание уделяется его характеристикам: он обеспечивает требуемую скорость движения воздуха. Чтобы не влазить в расчеты, его производительность моно взять по средним номам
Норма воздухообмена для разных помещений. С их помощью рассчитывается вентиляция в ванной комнате и туалете
Как видите из таблицы (это из СНиПа) для ванной за час должно «прокачиваться» не менее 25 м³/ч, для туалета или совмещенного санузла скорость должна быть в два раза больше — 50 м³/ч. Это минимальные значения. В действительности же через три (или два) технических помещения — кухня, туалет, ванная — должно уходить столько воздуха, сколько поступает через приточную вентиляцию.
Расчет приточки ведется по объему всех жилых помещений и обычно превышает его в 1,5-2 раза и для обеспечения требуемого воздухообмена минимальных значений, указанных в таблице, недостаточно. Потому производительность вентиляторов берут, как минимум с двукратным запасом, а для кухонь и того больше: так не будет неприятных запахов в квартире, а также сырости и грибков. Потому отправляясь за вентилятором в ванную меньшей производительностью чем 100 м³/ч лучше не брать.
Вентиляция в квартире: основные виды
Энергоэффективная вентиляция может быть организована несколькими способами способами.
Вариант #1
Монтаж бытовых вытяжных приборов в вытяжной канал или форточку. Чисто принудительная вытяжная вентиляция. Устанавливается, как правило, самостоятельно, в основном на кухне. Требует пополнение замещаемого воздуха путем отрывания форточек, окон, фрамуг. Эффективность обмена ограничена размерами оконного или форточного проема, а также количеством энергии, развиваемой вентилятором. В зимнее время его работа на приток ограничена, т.к. нагнетается прохладный воздух, создающий дискомфорт.
Вариант #2
Подающие свежий воздух клапаны могут являться частью оконных конструкций
Во избежание сквозняков в качестве альтернативы применяются эффективные в работе специальные воздушные клапаны. Через них свежий поток проникает в жилое помещение, компенсируя там его дефицит. Установка приточного вентилятора или оконного клапана считается, как одним из бюджетных, так и самым уязвимым вариантом при использовании в холода: помещение быстро выхолаживается. В любом случае внутри жилища воздушные потоки должны циркулировать в сторону от жилых комнат к туалету и кухне.
Вариант #3
Установка принудительной вентиляции на вытяжку и приток с применением рекуператоров. Считается энергосберегающей. Пластинчатые приборы с теплообменником аккумулируют комнатное тепло или холод от кондиционеров (в летнее время) и отдают его воздуху с улицы. При подаче холодного воздуха принудительным путем кратность обмена воздуха возрастает. В результате не успевший отдать тепло нагретый поток сразу же выводится на улицу. В приточно-вытяжных установках с опцией рекуперации происходит теплообмен между холодным (приходящим) и теплым (отводимым) воздухом. При этом отдается только тепло, но не запахи и различные загрязнения.
Требования к воздухообмену
При проектировании системы воздухообмена важно руководствоваться рекомендованными стандартами. Расчет основан на использовании помещения, поэтому необходимо учитывать следующие факторы:
Расчет основан на использовании помещения, поэтому необходимо учитывать следующие факторы:
- примерное количество людей в комнате;
- частота присутствия в комнате;
- назначение комнаты. В рекреационных зонах достаточно 30 кубических метров в час на человека. Для активного отдыха (например, спорта) это число должно быть удвоено;
- уровень влажности в помещении;
- наличие опасных веществ, например, в лакировочных цехах или местах хранения бытовой химии.
Минимальный расход воздуха в номерах составляет 30 кубических метров в час на человека. При наличии вредных факторов, в зависимости от интенсивности их воздействия, это число увеличивается в несколько раз.
В других случаях рекомендуется придерживаться значения от 32 до 35 кубических метров в час.
При создании притока свежего воздуха не забывайте о комфортном уровне шума, который может создавать специальный вентилятор. Он не должен превышать 35 дБ.
Как проверить уровень тяги в помещении?
Перед установкой систем вентиляции необходимо знать уровень осадка, для которого достаточно полосы бумаги шириной 2 см. Она подвергается воздействию ветра с обеих сторон. Однако не рекомендуется проверять циркуляцию воздуха с помощью воспламеняющихся устройств, так как существует опасность взрыва. На вентиляционную решетку наносится лист бумаги, на кухне или в ванной комнате. Тогда у вас есть несколько минут, чтобы понаблюдать за его поведением.
Чем больше бумага колеблется, тем лучше работает вентиляция. Если он остается неподвижным, необходимо его модернизировать. Если один человек живет в комнате без окон, то вырабатывается около 60 ватт тепла. При наличии естественной системы вентиляции в нижней части стены делаются отверстия. Если есть доступ снаружи, то устанавливается вентиляционное отверстие.
Схемы вентиляции частного дома и квартиры
Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.
Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну
В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.
При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование
При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.
Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная
Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.
Принудительная вентиляция в квартире своими руками. Преимущества
- улучшается воздухообмен;
- нормализуются микроклиматические показатели внутренней среды;
- выравнивается уровень влажности;
- конденсат не скапливается на стенах;
- сырость перестает скапливаться внутри ванной, санузла;
- предотвращается появление плесени, болезнетворных бактерий, микроорганизмов, средой размножения которых является теплая влажная среда;
- несвежие запахи быстро выводятся через вентканалы.
Организацию принудительной приточной, вытяжной или комбинированной конвекции вполне можно сделать своими руками. Это довольно просто, не требует больших финансовых затрат, при этом достаточно эффективно. При этом результат вложенных усилий окупится в первое же время функционирования механической системы.
Какие бывают виды вентиляции
Виды вентиляции бывают разные, в зависимости от устройства системы и предназначения она может быть:
- Естественной;
- Принудительной.
Естественная вентиляция – этот вариант самый примитивный, дешевый, но ненадежный. Эта система вентиляции представляет собой каналы, которые проложены по всей конструкции здания. Вентиляционные решетки выведены в санузлах, ванных комнатах и на кухнях. Действие этой системы основано на перепаде давления возле оголовка вентиляционного канала и вентиляционной решеткой в помещении. Величину перепадов давления нельзя считать постоянной, она подвержена воздействию температуры, давления, силы и скорости ветра. Поэтому данный вид вентиляции не является достаточным для современных помещений.
Принудительная вентиляция в квартирах
Принудительная вентиляция в квартире устанавливается тогда, когда воздухообмен в помещении недостаточный. Чтобы не было душно и жарко, стоит потратиться на обустройство принудительной циркуляции воздуха. Систему называют принудительной из-за использования специальных вентиляторов, для увеличения движения воздушных потоков. Принудительные системы делятся на такие типы:
- Приточную;
- Приточно-вытяжную;
- Вытяжную.

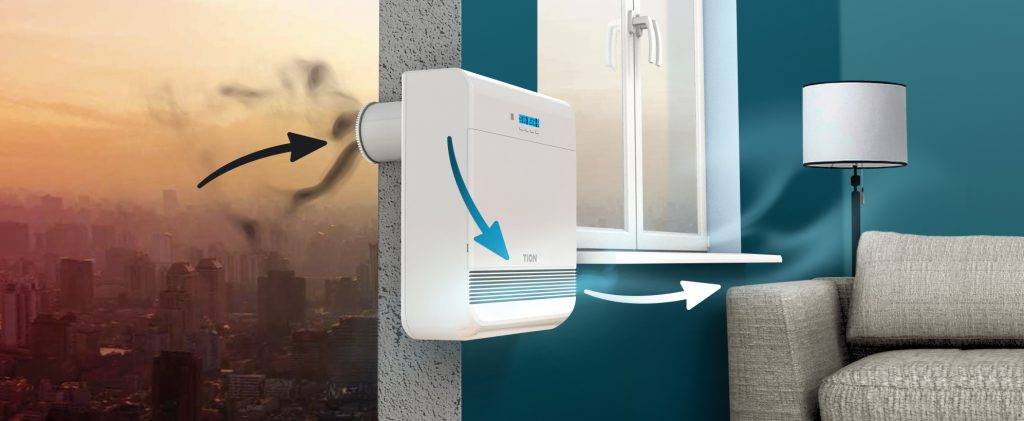

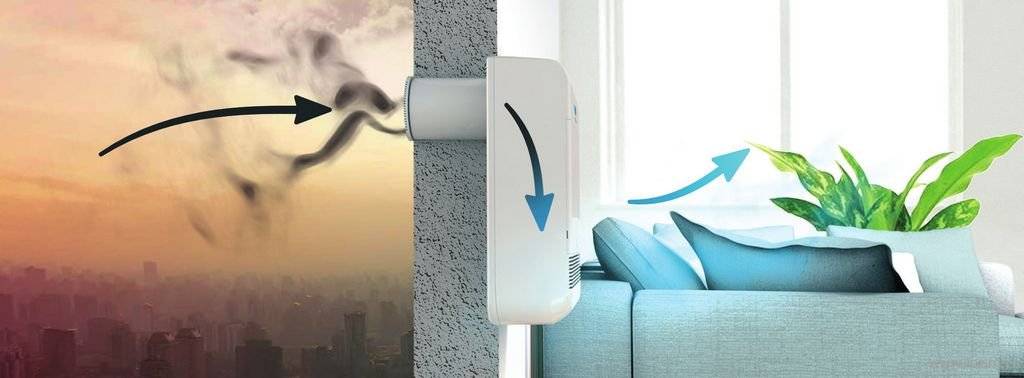

Приточная вентиляция в квартире необходима для того, чтобы в помещение постоянно поступал очищенный, свежий воздух. Для качественного воздухообмена в помещении не стоит полагаться только на естественную систему вентиляции, именно приточные установки позволят сделать атмосферу жилища комфортным. Приточные установки представлены в большом ассортименте в магазинах климатической и бытовой техники. Они достаточно мощные, что позволяет без труда обслуживать как небольшие квартиры, так и элитные крупногабаритные дома. У них такие достоинства:
- Высокий энергосберегающий класс;
- Качественное очищение воздуха от пыли и вредных элементов;
- Устранение неприятных запахов.
При таком способе вентилирования чистый воздух подается во все жилые комнаты, а вытягивается из санузла, кухни и ванной комнаты.
Система приточной вентиляции
Наиболее оптимальным способом вентилирования является приточно-вытяжная вентиляция в квартире, при таком варианте вентилирования плохой воздух удаляется из комнат, а помещение заполняется чистым и свежим воздухом.
Чтобы каждая из комнат качественно вентилировалась, необходимо провести по всей квартире систему воздуховодов, которые с успехом можно спрятать в нишах стен или подвесном потолке. Саму приточную установку легко разместить в кладовке.
Немного теории
Вентиляция — это организованный обмен воздуха, создаваемый для удаления избытков тепла, влаги и других веществ, накапливающихся в помещениях. Данный процесс нужен для защиты и сохранности конструкций, создания оптимального микроклимата и качества воздуха.
Оптимальными для человека считаются характеристики воздуха, обеспечивающие физиологический комфорт при длительном и систематическом воздействии. Как правило, это:
- Температура воздуха — от 21 до 25 °C.
- Относительная влажность — от 40 до 60 %.
- Скорость движения воздуха не более 0,2 — 0,3 м/с.
- Газовый состав воздуха приближенный к естественному (75,5 % азота, 23,1 % кислорода, 1,4 % инертных газов).
Виды вентиляции:
- Естественная — самый распространенный вид воздухообмена за счет разности плотности теплого воздуха внутри помещения и более холодного снаружи. Этот вид вентиляции прост в устройстве и эксплуатации.
- Принудительная (механическая) — обеспечивается с использованием вентиляторов. Она может быть приточной, вытяжной или приточно-вытяжной.
- Смешанная — сочетание принудительного и естественного воздухообмена.
Естественная вентиляция в частном уже построенном доме: схема

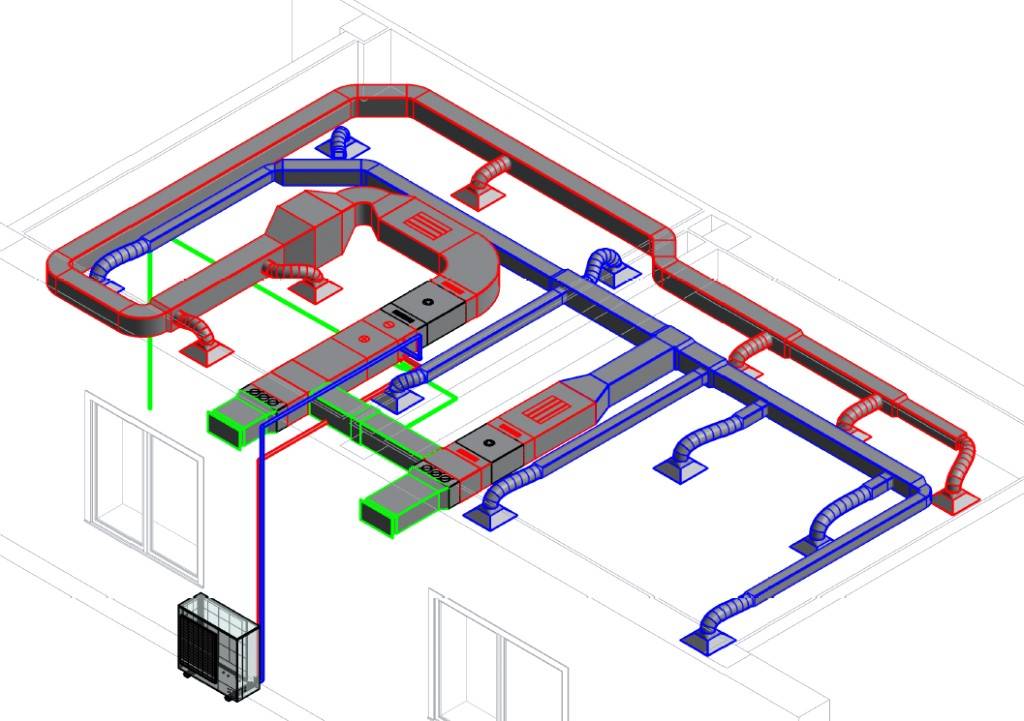

Пройдя по всем этим вопросам, нужно набросать схему будущей вентиляции. Общий принцип: из каждого помещения (или двух смежных) на одном этаже устанавливается выводной воздуховод. Начало он берет в помещении с вентиляционной решетки. Выводной воздуховод входит в вертикальный транзитный канал, через который воздух движется к точке выброса на кровле. Воздуховоды прокладывают внутри дома для того, чтобы избежать конденсирования влаги внутри при низкой температуре.
При составлении схемы нужно учесть размещение мебели, трассы уже существующих коммуникаций: электрики, сантехники, отопления, чтобы их не повредить при прокладке воздуховодов.
Немаловажным будет то, где пройдут транзитные воздуховоды через вышележащие этажи от пола до потолка или под потолком. Хорошо, если их можно расположить в нежилых помещения, гардеробных или кладовых. Тогда не пострадает интерьер жилых комнат с постоянным проживанием.
- Продумывая схему прокладки воздуховодов, нужно пройтись по всем помещениям и представить, как и где они пройдут. Также сразу необходимо решить, как их декорировать в уже отремонтированных помещениях. Если они пойдут под потолком, то их можно зашить гипсокартоном, затем отшпатлевать и покрасить в цвет потолка. В случае вертикальных труб, также можно рассмотреть вариант зашивки ГВЛ с последующей окраской, оклейкой обоями или другим вариантом в соответствии с настоящей отделкой.
- На схеме для более точного процесса закупки комплектующих нужно указать длину труб, все тройники, повороты (отводы), прикинуть углы поворота труб для точного приобретения отводов, предусмотреть количество крепежных хомутов (приблизительно через 1 м). И не забыть диаметры и количество вентиляционных решеток и переточных каналов внешних стен.
Для того, чтобы естественный выброс воздуха из всех помещений одного этажа был равномерным, вентиляционные отверстия в них должны располагаться на одном уровне, тогда сила тяги в каждом отдельном канале будет одинаковой.
Чтобы не портить интерьер многих комнат, стоит расположить вертикальные или горизонтальные каналы блоками вместе в одном помещении, если это возможно.
Так как для кухонь и санузлов требуется больший воздухообмен, чем для жилых комнат. Поэтому на кухне устанавливают кухонную вытяжку. Для санузлов (туалета и ванной комнаты) лучшим образом подойдут настенные вентиляторы вместо вентрешеток. В таком случае можно говорить о смешанном естественно-принудительном устройстве домовой вентиляции.
Чтобы не было перетока загрязненного воздуха из этих помещений, вентканалы от них прокладывают отдельно. Или совмещает вентканалы санузлов, исключая жилые помещения. При таком объединении нужно установить обратный клапан в трубах. Тогда неприятный запах при обратном токе не попадет внутрь.
Использование приточного клапана
Приточный клапан может быть установлен в современный оконный блок или в наружную стену помещения. В первом случае возможна его самостоятельная установка или покупка оконных систем, уже имеющих такое устройство в своей конструкции.
Что касается установки приточного клапана во внешней стене помещения, то она также не представляет особой сложности и может быть выполнена своими силами. Такой клапан монтируется над батареей отопления или под потолком. В первом случае появляется возможность несколько повысить температуру поступающего в квартиру воздуха в зимний период.
Для повышения эффективности функционирования такого клапана может использоваться вентилятор. В тех местностях, где средняя температура зимой опускается до низких значений, используют электрический подогрев воздуха в приточных клапанах.
С внешней стороны стены отверстие для забора воздуха закрывается решеткой, что позволяет избежать попадания в него пыли, мелкого мусора, насекомых и т. д.
Руководство для правильного обустройства вентсистемы
Приточный вентиляционный клапан
Простейшую вентиляционную систему можно обустроить даже самостоятельно. Она состоит:
- из приточного канала;
- из вытяжного вентилятора.
Хозяева квартир, что обретут навыки, смогут смонтировать и более сложные системы воздухообменных комплексов.
Как монтировать приточный вентиляционный клапан
Принято устанавливать клапаны над отопительными батареями, а именно на высоте до подоконника. Вот схема работы клапана, она предельно простая.
Через трубу в клапан с улицы входит воздух. Клапан располагается к поставщику тепла близко, так что воздух, проходя возле батареи, будет нагреваться до приемлемой температуры.
Клапан имеет конструкцию, не допускающую попадания в квартиру загрязненного пылью воздуха. Подаются уже очищенные воздушные массы.
В каком порядке обустраивают приточный клапан
Монтаж приточного клапана
Этап первый. В стене бурится отверстие примерно 60-70 см. Следует сверлить таким образом, чтобы отверстие получилось с незначительным уклоном вниз. Иначе в помещение станет проникать наружная влага.
Начиная работать, нужно открыть окно. Если этого не сделать, тогда только что созданное отверстие станет проходом для втягивания пыли.
Этап второй. В готовое отверстие вставляется труба, подходящая по размеру. Внешний конец трубы должен располагаться заподлицо (вровень) с наружной поверхностью стены. Внутри комнаты следует оставить выступ трубы примерно 10 мм.
Этап третий. Между трубой и пробоиной в стене не должно оставаться свободных мест. Зазоры заполняют монтажной пеной.
Этап четвертый. К стене крепится короб, входящий в общую конструкцию комплекса. Фиксируется он дюбелями.
Этап пятый. В коробку вставляется шумопоглощающий материал, что предназначается для данного комплекса.
Этап шестой. Установленный клапан закрывается лицевой крышкой.
Достаточно произвести простой расчет, и тогда станет ясно, сколько воздуха должно поступать в квартиру с определенным числом жильцов.
Монтирование вытяжного вентилятора
Вентиляционная система может функционировать с максимальной эффективностью, если установить в кухне и в санузле современные вентиляционные системы. Сейчас легко подобрать в специализированном магазине именно такое устройство, характеристики которого идеально подходят для заданных условий.
Монтаж вытяжного вентилятора
Определение нужной мощности вытяжного вентилятора
Первое условие – расчет мощности вентилятора для санузла. Объём помещения умножается на цифру 7.
Второе условие – расчет мощности вентилятора для кухни. Объём кухонной комнаты умножается на цифру 10.
Установка канальных систем воздухообмена
При установке канальных систем вентиляции или кухонной вытяжки используют специальные короба или гибкие гофрированные трубы.
Также они нужны для перемещения воздуха из технических помещений к удаленному входу в вентиляционную шахту. Выполнить работы по монтажу такого воздуховода можно собственными силами.
Основные правила проектирования воздуховода
Для квартир нет необходимости использовать металлические вентиляционные короба, предназначенные для пропуска потока воздуха с большими скоростями и для работы при минусовых температурах. Пластиковые короба просто монтировать и легко вписать в дизайн любого помещения.
Можно найти множество предложений пластиковых воздуховодов для вентиляции, отличающихся по цвету, площади сечения, форме, способу соединения секций и методу крепления к стенам и потолку.
Наличие большого числа фасонных элементов позволяет создать вентиляционный канал любой геометрии. Выбор между круглой и прямоугольной формой сечения с технической точки зрения не принципиален.
Площадь сечения следует подобрать таким образом, чтобы скорость потока не превышала 2 м/с. В противном случае будет возникать шум в канале, а рост сопротивление приведет к быстрому износу оборудования.
Размер пластикового вентиляционного канала для квартиры необходимо выбирать таким образом, чтобы скорость воздушного потока при максимальной нагрузке была от 1 до 2 м/с
При проектировании геометрии воздуховода желательно минимизировать количество поворотов, сужений и переходов, которые увеличивают аэродинамическое сопротивление движению потока, генерируют шум и накапливают отложения жира и пыли.
Особенности монтажа пластиковых коробов
Пластиковые детали вентиляционного короба обладают малым весом, поэтому каких либо особых действий при креплении не требуют.
В зависимости от места их расположения монтаж происходит следующим образом:
- Внутри шкафов элементы крепят с помощью хомутов к стенкам шкафа. В места прохождения через стены и перегородки внедряют пенопластовые или поролоновые вставки для недопущения дребезжания во время работы системы.
- Над шкафами элементы крепят с помощью любых держателей и саморезов.
- К стене и потолку конструкцию фиксируют с помощью специальных хомутов, которые можно приобрести под любой типоразмер канала. Расстояние между крепежными элементами должно быть не более 1 метра.
Сразу после монтажа вентиляционного канала, который впоследствии будет скрыт за натяжным или подвесным потолком, необходимо проверить его работу на максимально возможной мощности воздушного потока. Обнаруженные проблемы легче устранить сразу, пока доступ к системе не затруднен.
Надежно закрепить элементы пластикового вентиляционного канала с помощью специальных хомутов достаточно просто. Стоят они не дорого, поэтому лучше не использовать самостоятельные решения
Промазав стыки элементов силиконовым герметиком, можно получить дополнительную гарантию плотности соединений конструкции.
Для этих целей не надо использовать клей или составы типа “жидкие гвозди”, так как в дальнейшем будет практически невозможно разобрать систему для обслуживания или изменения ее конфигурации.
Если же разгерметизация все же произошла, а для ее устранения нет возможности разобрать воздуховод, то в этом случае необходимо обмотать проблемный стык самоклеющейся лентой под цвет фасонных элементов.
Подбор оборудования
После того, как вы создали проект будущей вентиляционной системы приточного типа и определились и ее видом, необходимо заняться подбором оборудования для вентиляции в квартире
Необходимо уделить этому этапу повышенное внимание, так как именно от этого будет зависеть качество работы будущей конструкции. При выборе той или иной модели вентилятора необходимо брать в учет следующие параметры:
- количество оборотов вентилятора;
- максимальную мощность вентилятора;
- уровень производительности установки;
- максимальную рабочую площадь, которую выбранный вентилятор сможет обрабатывать и т.д.
5 Монтаж вытяжного вентилятора
Для квартиры с пластиковыми окнами зачастую требуется обеспечивать максимально возможную эффективность воздухообмена, поскольку внутреннее пространство герметично. Если пересмотреть проектирование вент каналов не представляется возможным, как и внесение в их конструкцию существенных изменений, целесообразно оборудовать в кухне и санузле вытяжные вентиляторы. Они в широком ассортименте представлены в специализированных магазинах.
Установка вытяжного вентилятора в ванную и туалет
Возникает закономерный вопрос – как правильно определить мощность агрегата? Специалисты рекомендуют высчитывать соответствующее значение по простым формулам: для кухни необходимо умножить объём помещения на 10, а для санузла – на 7.

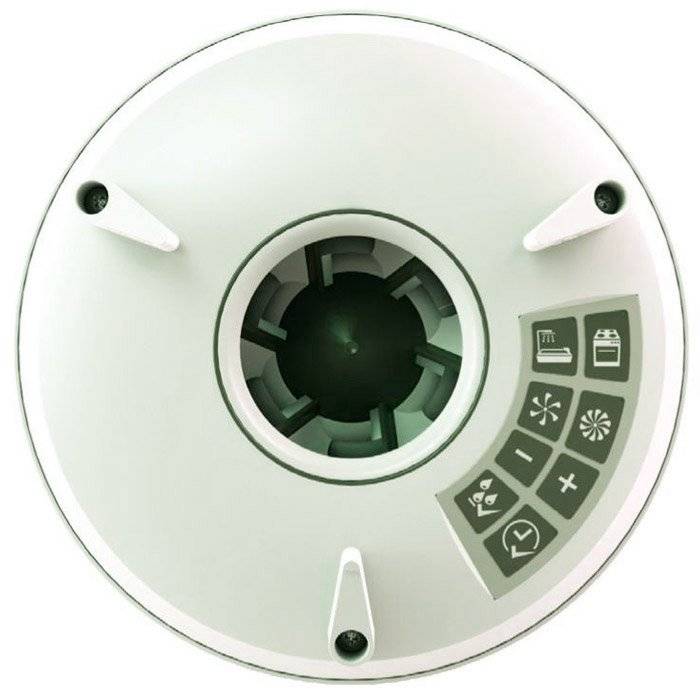

Для помещений с высокой влажностью (ванные комнаты) имеет смысл приобретать устройства с интегрированным гигрометром. По мере повышения уровня влажности, агрегат будет включаться автоматически. Для оборудования квартиры своими руками это лучший вариант, поскольку не требуется постоянно контролировать работы приспособления.
Аппарат с гигрометром
Вентилятор, оснащенный таймеров – оптимальный выбор для туалетов. На сегодняшний день это самый эффективный способ автоматического включения вытяжных устройств с определенным временным интервалом.
Аппарат с таймером
Для кухни подходят в первую очередь вентиляторы, дополненные декоративной сеткой, препятствующей проникновению в помещение мелких частичек мусора и насекомых. При желании такую сетку можно снять за несколько секунд и очистить в проточной воде моющим средством.
При реализации вентиляции в квартире своими руками следует четко исполнять инструкцию!
Представляем пошаговое действие по установке вентилятора:
1.Берем приобретенное устройство.

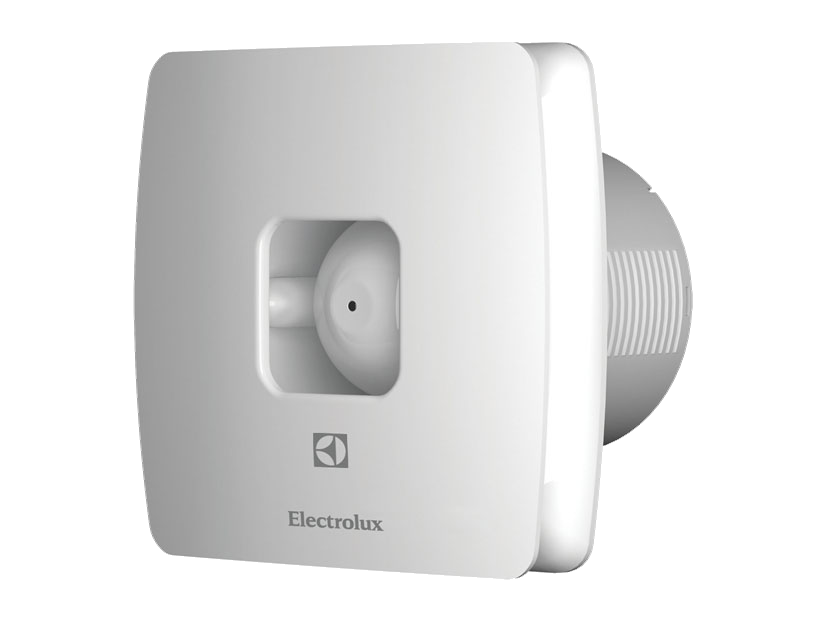

Вытяжной вентилятор

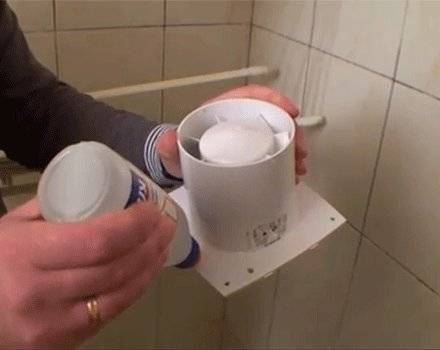

2. Вставляем его в отверстие в стене, предварительно подключив провода.
3. Прикручиваем вентилятор саморезами, так же можно посадить на клеющую основу.
Полностью установленный вентилятор.
Теперь вы знаете, как сделать вентиляцию в квартире с минимальными финансовыми затратами и максимальной эффективностью. Как видите, вовсе не обязательно приобретать дорогостоящие климатические комплексы, для начало нужно разобраться с уже работающей системой. Придерживаясь простых рекомендаций можно нивелировать любые проблемы, относящиеся к качественному воздухообмену.
