Вентиляция в бане — обзор традиционных схем и нюансов устройства

Определяемся с системой вентиляции в бане

Занимаясь строительством самостоятельно, необходимо знать, как сделать вентиляцию в бане, чтобы она:

• не препятствовала быстрому прогреву помещения;
• эффективно удаляла углекислый газ, продукты горения топлива;
• обеспечила полное проветривание за минимальное время.

Вентиляция в бане своими руками может быть аэрационной, механической или комбинированной. В зависимости от этого выбирается расположение каналов и их размер. Объем воздушного потока прямо пропорционален сечению канала. Компоновать систему следует еще при формировании основания. Транспортный воздушный канал бывает с квадратным или круглым сечением. В последнем случае его, как и соединительный короб, можно сделать из пластиковой трубы 100 мм. Отверстия на выходе и входе закрываются мелкосетчатой вставкой, предотвращая попадания в трубу мусора, насекомых.

Как сделать вентиляцию своими руками

Вентиляция в бане, схема и устройство продумываются на этапе строительства. Это удобнее в практическом отношении и выполнении своими руками. Но даже если на участке уже есть баня без системы воздухообмена, пользователю не составит труда сформировать вентиляцию, выбрав оптимальный вариант.

Рассмотрим способ обустройства продухов, поэтапную технологию работ своими руками.

Как выбрать схему вентилирования и места для продухов

Перед тем как сделать вентиляцию в бане своими руками, стоит взять на заметку общие правила формирования продухов:

• Для подачи холодного воздуха отверстия прорезают не выше 20 см от уровня пола. Выходные проемы располагают максимально под потолком или на потолочной поверхности.
• Чем дальше разнесены продухи, тем эффективнее перемешиваются слои воздуха.

Формирование отверстий для холодного воздуха можно делать в нескольких зонах:

1. Внизу двери. В этом случае нет нужды пробуривать стены бани, не намокнут нижние венцы строения. Минус – двери чаще всего расположены напротив полок, холодный поток будет дуть на посетителей.
2. Под полкой. Снижен риск охлаждения пользователей, но есть сложность с доступом до решетки.
3. За печкой. Оптимальный вариант для бани. Холодная струя попадает в печку, прогревается, рассеивается по помещению – это устраняет риск сквозняков. Минус — не всегда есть место за печкой для монтажа решетки. К тому же зоны изолируются листовым железом и утепляются, необходимо прорубать все слои и тщательно их герметизировать.

С выходным отверстием для горячего воздуха все проще – его прорубают максимально под потолком. На потолке делать продух следует только при условии открытого банного чердака. В противном случае пар осядет на верхних венцах сруба, размягчит дерево и придется ремонтировать верх строения.

Инструменты и материалы

Мастеру пригодится следующий набор:

• дрель;
• набор сверл для дрели;
• коронки по дереву;
• долото;
• стамеска;
• защитные клапаны и решетки;
• герметик;
• металлическая труба с сечением по размеру продуха;
• решетка с заслонками или регулируемыми жалюзи.

Пригодятся средства индивидуальной защиты. Для бурения отверстий в кирпичных стенах нужен перфоратор.

Пошаговая технология устройства вентиляции

Рассмотрим сложный вариант с выполненной отделкой внутри и снаружи. Форма продухов любая – круглая, квадратная. Начинается устройство вентиляции в бане с разметки.

Алгоритм такой:

Определить размеры и форму отверстия. Нанести разметку внутри помещения.
Подготовить длинное сверло по дереву. Длина сверла должна быть больше стены с учетом декоративной отделки.
В центре контура продуха просверлить одно отверстие насквозь. Выход наружу – это центр продуха. Нарисовать вокруг центра размеры отверстия с точным совпадением параметрам внутри парилки.
Снять обшивку. Отремонтировать несущие конструкции. По контуру продуха насверлить сквозные отверстия с минимальным шагом. Сверло держать перпендикулярно плоскости.
Долотом и стамеской убрать перемычки между отверстиями. Половину дыры вырубить снаружи, половину – изнутри

Тщательно ровнять проем не надо, важно его сделать так, чтобы вмещался воздуховод.

Как только продухи пробиты, выполняется этап монтажа воздуховодов. Вытяжная и приточная вентиляция в бане обустраивается пластиковыми, металлическими трубами длиной равной проходу.

Установка воздуховодов:

• обернуть трубу минватой;
• вставить элемент в продух;
• зафиксировать положение монтажной пеной;
• запенить гидроизоляцию между стеной и обшивкой;
• закрепить решетки.

Остается проверить работу сети. Это делается с помощью горящего полена или другого источника дыма – направить струю дыма в отверстие и посмотреть, как работает приток и вытяжка.

Схема басту

Принцип работы

Принцип работы схемы басту

Большое распространение получила басту. Прижилась система благодаря легкости монтажа и эффективному распределению тепла. Только вот монтировать ее лучше изначально, на стадии строительства. Приведенная выше схема и устройство циркуляции воздушных потоков кардинально отличается от описанных мною в этой статье раньше.

Принцип басту – это перевернутый стакан. Как видно, и приточный воздуховод, и отводной находятся практически на одной высоте – чуть выше уровня пола.

Нижняя труба, по которой воздух поступает в парилку, берет начало с улицы, выходное отверстие расположено позади печки – собственно это и есть тяга. Выход разогретого воздуха находится строго по диагонали от печи, располагается ниже лавки. Теплый воздух от печи поднимается вверх, создает под потолком повышенное давление, а в противоположном углу немного остывает и, опускаясь, попадает в вентиляцию.

Главным отличием служит примерно одинаковая температура воздуха по высоте помещения, тогда как в русской бане верхняя лавка горячее, а нижняя комфортнее.

Минусом здесь выступает зависимость эффективной работы от силы ветра на улице, когда задуваемый в вытяжную трубу воздух мешает естественному оттоку, более того, может повернуть его вспять. Тогда парная наполнится запахом сгоревшего топлива, что не позволит получить должного результата от процедур.

Схема обустройства

Предлагается несколько вариантов вентиляции в парилке сауны:

1. приточное отверстие устраивается в нижней части стены (20 см от пола) позади топки. Вытяжное — на противоположной, на том же уровне. Поступающий с улицы воздух сразу нагревается от печи и за счет конвекции «всплывает» под потолок. Остывая, он снова опускается к полу и удаляется через вытяжное отверстие. Такая схема обеспечивает в сауне высокую температуру;
2. если нужен более мягкий прогрев, приточное отверстие делают чуть выше — в 50-ти см от пола, также за печью. Вытяжное отверстие делают как в предыдущем варианте. Воздух движется по аналогичной траектории, но не так активно, чем обеспечивается равномерный прогрев;
3. при наличии цоколя в нем делают продухи, защищенные от насекомых сеткой. Поступающий в них воздух входит в парную сквозь щели в полу вокруг печи. Вытяжку также располагают на противоположной относительно печи стороне.

Помимо вентиляции схема обеспечивает проветривание пола, а это положительно сказывается на его сроке службы.

Популярные схемы вентиляции

• Приточный просвет для воздуха располагается снизу на стене напротив печи-каменки. Поддувало исполняет роль вытяжки при условии постоянного функционирования печи во время банных процедур.
• Схема с выходом в стену отверстий по притоку и вытяжке в парилке на одной стене, но на разных уровнях: 0,3 м от потолка удаление воздуха, 0,3 м от пола – приток.
• Такие же расстояния (по 30 см) для притока и вытяжки, но поступает воздух в парилку сразу за печкой, удаляется – через канал на противоположной стенке.
• Приток – за печкой (0,3 м от пола), вытяжка с принудительным удалением воздуха при помощи вентилятора – напротив на стенке, внизу на такой же высоте.

Устройство вентиляционной системы в банном помещении

Мы уже много говорили о том, какая бывает вентиляция. Для бани действуют те же законы, и вентиляция в ней может быть:

• Естественная. При таком типе вентиляции, циркуляция воздушных масс создается из-за разницы температур и давления, между протоком воздуха и вытяжкой. Хорошую циркуляцию воздушных потоков можно добиться лишь правильной установкой вентиляционных отверстий: приток внизу, а вытяжка вверху помещения. Как известно из школьных курсов по физике, горячий воздух поднимается вверх, а холодный опускается вниз, поэтому такое устройство вентиляции в бане, будет не очень удобно, с точки зрения ее прогрева.
• Комбинированная. Этот способ вентиляции предполагает наличие одного отверстия естественной вентиляции и одной отдушины, с установленным в ней вентилятором. Приток будет механизирован или вытяжка – все зависит от выбранной вами схемы.
• Механическая. Такая система вентиляции самостоятельно осуществляет контроль за поступлением воздушных масс и их вытяжкой, температурой и влажностью, с помощью автоматики. С точки зрения комфорта она на первом месте, а вот цены – в банях такая система практически не применяется из-за сложности монтажа, и высокой стоимости оборудования, проекта и обслуживания.

Особенности вентиляции пола в бане

Многие владельцы бань забывают об одном весьма важном моменте: пол в парном помещении также должен хорошо вентилироваться. Из-за подобной забывчивости конструктивные элементы быстро изнашиваются, да и характеристики самой бани заметно ухудшаются

Как известно, напольное покрытие тесно контактирует с водой. И если не позаботиться о качественном воздухообмене, он быстро разрушится и потребует замены спустя уже два-три года эксплуатации.

Шаг No1. Вначале позаботьтесь о небольших отдушинах, располагающихся на противоположных стенках цоколя. В идеале они должны предусматриваться еще на этапе сооружения фундамента. Если будете проделывать отверстия (что характерно, любые) в уже сделанном основании, это может стать причиной ухудшения прочностных характеристик последнего.

Шаг No2. В выстроенном помещении сделайте на противоположных стенах отдушины для вентиляции. Они обеспечат приток свежего воздуха. Уже готовые каналы защитите хорошими вентиляционными решетками – это предотвратит проникновение внутрь грызунов и прочих вредителей.

Шаг No3. Строя печь, сделайте так, чтобы поддувало располагалось немного ниже, чем уровень чистового пола. Так отопительный прибор послужит еще и в роли вытяжки.

Шаг No4. Настелите доски на пол. Обязательно оставляйте между ними небольшие щели (около 0,7-1 сантиметра), посредством которых вода будет стекать вниз. В случае, если она будет оставаться на напольном покрытии, то древесина достаточно быстро сгниет.

Многие наверняка слышали о вентиляции пола способом, известным как «по Басту». Согласно этой технологии, чистый воздух подается из-под печи, а отработанный выводится посредством вентиляционного отверстия, расположенного под потолком.

Такого рода вентиляция в бане требует наличия особого выхлопного короба. Такой короб можете приобрести или же сделать самостоятельно из досок. В любом случае, внутренние его стенки необходимо укрыть фольгой

Также важно, чтобы габариты короба были приблизительно на 15-20 процентов больше диаметра дымоходной трубы

Еще вентиляция «по Басту» идеальна тогда, когда печь располагается непосредственно в парном помещении. Здесь вентиляционные отдушины могут оборудоваться даже в подиуме из кирпича.

Вентиляция в предбаннике своими руками

Перед созданием вентиляционной системы в бане требуется разработать схему движения воздуха в помещении. Но для предбанника этим требованием можно пренебречь.

Самостоятельное создание вентиляционной системы в предбаннике происходит в определенной последовательности:

• Еще на стадии строительства бани необходимо продумать расположение двери из парной в предбанник. Лучше, если она будет находиться поблизости от печки, что позволит обеспечить сохранность высокого температурного режима;
• На противоположной от парной стене нужно создать прямоугольное отверстие 20×15 см и оснастить его скользящей заглушкой;
• Вмонтировать в отдушину вентилятор, предназначенный для ускорения воздухообмена;
• Отдушину с вентилятором можно заменить вытяжной трубой, через которую будет происходить отток влажного воздуха;
• Затем нужно выпилить отдушину, предназначенную для притока свежих воздушных масс. Она должна располагаться на высоте 50 см от пола;
• Если топка «выходит» в предбанник, то под половым покрытием необходимо оборудовать вентиляционный канал.

Как происходит дополнительная вентиляция предбанника

Свежий воздух поступает в предбанное помещение через нижнюю отдушину, расположенную на 50 см выше напольного покрытия. А переработанный нагретый воздух выводится через вентиляционную трубу, верхнюю отдушину или даже форточку в оконном проеме.

Основные требования

• Постоянный приток воздуха (свежего) извне.
• Неизменность температуры в помещениях, в том числе высокой – в парилке.

Нормы и правила устройства вентиляционной системы

• В сауне практически все помещения имеют скромные габариты. Применительно к комнатам с небольшими размерами нужно ориентироваться на такую схему вентиляции, чтобы она обеспечивала обновление воздуха примерно каждые четверть часа, как минимум. Для сауны это считается предельной нормой.
• В процессе проектирования и монтажа следует продумать и исключить все риски появления сквозняков или наоборот, зон с застоявшимся воздухом.

Схемы вентиляции парилки

Ошибка устройства вентиляции парилки может стоить дорого. Как правильно расположить вентиляционные отверстия наглядно показывают схемы:

А
– фото вентиляции парилки с естественной тягой. Приток организовывается за топкой, отток – напротив из верхней части помещения. Чтобы в ветреную погоду система работала, вытяжную трубу делают вертикальной, край ее выше конька крыши

Важно правильно подобрать диаметр воздуховодов, тогда воздухообмен будет протекать самостоятельно. Регулируется он заслонками

Б
– на этом фото сделана вентиляция в парилке своими руками с нехарактерным распределением воздуховодов. Схема используется, когда можно выделить под вентиляцию лишь одну стену. Воздух поступает в парную снизу, попадает на горячую печь, согревается и устремляется к потолку, постепенно продвигаясь к вытяжному отверстию. Вытяжка обязательно принудительная.

В
– вентилируется не только помещение парной, но и подпол, не допуская гниение досок. Приточный воздух сразу согревается печью, опускается вниз, через щели пола, затем поднимается вверх и вытягивается на улицу.

Г
– на этом фото печная труба используется для вентиляции парилки и представляет собой вытяжку. Приточное отверстие напротив печи возле пола. Такая вентиляция чаще устраивается в общественных парилках, так как здесь печь работает постоянно.

Типы вентиляционных систем

Схема вентиляции зависит от расположения и размера комнат бани. На эффективность воздухообмена влияет тип системы. Обычно для бани обустраивают естественную или принудительную вентиляцию. Реже прибегают к комбинированному типу, совмещающему обе системы.

Естественная

Отлично подходит для бань-блоков, небольших бань-бочек. Получается экономно и эффективно. Работает такая вентиляция на разнице температур и давления.

Естественная вентиляция ‒ циркуляция воздуха в помещении без использования каких-либо приборов, а за счет расположения нескольких отверстий в разных местах комнат.

Осуществляется это должным образом через дымоход, отдушины в постройке. Какой из них выбирать, разберем ниже.

Через дымоход

Подходит в том случае, если топка печки с поддувальным отсеком будет находиться в парной. Отработанный воздух будет выходить через дымоходную трубу за счет тяги, которая образуется при горении топлива.

Чтобы обеспечить непрерывный приток допустимо:

1. Оставлять в парной небольшую щель в дверях. Периодически приоткрывать ее.
2. В бревенчатой бане зазор для потоков воздуха делать между первыми венцами, которые идут ниже пола.
3. Рубить в стенке отверстие сразу напротив печки от пола на высоте 20‒30 см.

Холодный поток воздуха, что проникает в помещение, идет по направлению к источнику тепла, вверх вытесняется уже нагретый воздух. Воздух прогревает комнату. Постепенно остывает, уходит к низу, где втягивается в поддувало и выходит через дымоходную трубу на улицу.

Воздухообмен через дымоход считается малоэффективным, поскольку большая часть свежего притока втягивается в топку печи. Рекомендуется дополнить банное помещение другими типами вентиляции.

Через продухи

Продухами называют специальные отверстия в стенах, закрытые решетками, через которые циркулирует воздух в помещении. Их рекомендуется ставить на уровне 20 см от пола и потолка на достаточной удаленности друг от друга.

Одно из канальных отверстий проделывают между дверью и печью, следующее – на стене напротив.

Лучшее положение приточного канала ‒ за печкой. Воздух поступает в комнату, нагревается и начинает вытеснять уже горячий кверху, где находится вытяжное отверстие. Благодаря чему в парилке нет разницы температур на разных уровнях.

Поэтому такие моменты стоит предусмотреть на этапе проектирования бани, разработки чертежей.

Обратный вытяжной продух можно установить над полками. К нему быстрее будет поступать горячий воздух.

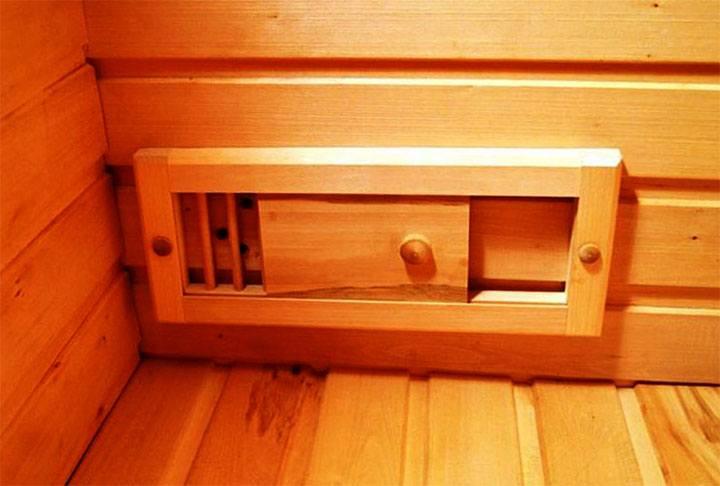

Для регулирования прогрева, проветривания помещения на отверстия ставят пластиковые, деревянные или железные задвижки или крышки.

Главный плюс естественной вентиляции ‒ она работает без какого-либо покупного оборудования, которое питается от электричества, поэтому никогда не ломается и недорогая.

Принудительная вентиляция

Система принудительного воздухообмена востребована для больших бань с частым посещением отдыхающих. Отличием вентиляции является оснащение отдушин вентиляторами. Особенностью оборудования является конструкция рабочего колеса – крыльчатки. Работающие на всасывание воздуха вентиляторы ставят на приточные отдушины внизу стены, а вытяжка в бане оснащается моделями, выкачивающими воздух из помещения.

Важно! В зависимости от схемы, вентиляторы могут стоять только на вытяжном или приточном отверстии, а также на всех отдушинах

Заключение

Предбанник – помещение, играющее немаловажную роль в комфортном посещении бани. В связи с этим, необходимо позаботиться о его функциональности и уюте, которые невозможно обеспечить без создания качественной вентиляционной системы. Хорошая вентиляция будет благотворно влиять на здоровье посетителей и обеспечит долгосрочную эксплуатацию помещения.

Температурный фон и высокий уровень влаги в бане – благоприятные условия для расселения всевозможных вредоносных микроорганизмов. В их числе бактерии, вирусы, плесневые грибки, разрушающие древесину и легочную систему любителей банных процедур. Грамотно сделанная вентиляция в бане избавит от перечисленного негатива. Как ее сделать?

Мы расскажем все о правилах организации вентиляционных систем, предназначенных для просушки влажных помещений. Использование достоверных сведений поможет разработать и реализовать безупречный проект вентиляции. Представленные к рассмотрению данные опираются на строительные нормы и практический опыт строителей.

В статье обстоятельно описаны способы сооружения вентсистем, предназначенных для выведения взвешенной в воздухе воды, сушки отделки и несущих конструкций. Описаны материалы и комплектующие, требующиеся для их обустройства. Действенную помощь в освоении непростой темы окажут фото-приложения и видео-руководства.

Баня нуждается в регулярном обновлении воздуха. Это требование безопасности для людей, принимающих банные процедуры. Также правильное вентилирование позволяет продлить срок службы до 50 лет и более.

Тип вентсистемы подбирается индивидуально и зависит от места расположения, размеров сооружения, и материалов, используемых при строительстве.

Схемы вентилирования бани

Все существующие системы вентилирования по принципу действия разделяются на естественные, принудительные и комбинированные. В первом случае проветривание происходит за счет произвольного поступления уличного воздуха, его перемешивания в помещении и вытеснения отработанного сквозь отверстия естественным образом.

Галерея изображений

Если имеет место утепление, то ставят обязательно контробрешетку, чтобы обеспечить вентиляцию между утеплителем и другими слоями крыши. Ее же используют для вентилирования конструктивов стен, чтобы в толще слоев не образовывался конденсат.

Для просушки полов используют залповое проветривание или оборудуют вентилируемый пол. Такой вариант следует предусмотреть на этапе строительства. Для этого выполняют черновой пол, тщательно залив бетон под уклоном, а чистовой настилают из досок лиственных пород, оставляя между ними небольшие зазоры. Такой пол обеспечивает быстрое удаление излишней влаги.

Важно правильно организовать вентиляцию во всех помещениях бани

Особенное внимание следует уделить моечной/душевой, где повышенная влажность грозит образованием грибка и плесени. В проветривании нуждаются все помещения бани, в их числе:

В проветривании нуждаются все помещения бани, в их числе:

• помывочная;
• предбанник/комната отдыха;
• другие помещения.

Чтобы устроить правильное вентилирование, предстоит выбрать оптимальную схему, подходящую под требования и условия конкретной бани

Важно помнить, что свежий воздух должен поступать во все помещения и удаляться тоже из всех

Сооружают вентканалы, проделывают приточные и вытяжные отверстия в стенах или монтируют целую систему воздуховодов – все очень индивидуально

Галерея изображений

Баня, которой пользуются только летом, может обойтись без утепления. Утепление, а также вентиляция в предбаннике и бане, однако необходимы, если эти помещения используются на протяжении всего года.

Вентилирование воздуха позволит избежать последствий повышенной влажности (плесень, грибок), что даст возможность сберечь древесину от гниения и продлит срок эксплуатации бани.
Также вентиляционная система обеспечивает быстрый разогрев парного помещения.

Заключение

При создании бани нужно обязательно помнить, что очень важно устроить в ней качественную и эффективную систему воздухообмена. Без вентиляции в помещениях будет сыро, на полу, стенах и полках появится грибки и плесень, а сама древесина подвергнется гниению

Организовать хороший воздухообмен лучше всего не только в самой бане, но и под полом. Сделать эффективную вентиляцию в банях своими руками совсем не трудно, тем более что есть масса вариантов – от самой простой до самой навороченной. Независимо от того какую Вы систему вентилирования выберете – естественную или принудительную, хороший воздухообмен позволит продлить срок эксплуатации бани и обеспечит комфортное пребывание в ней. Здорового легкого пара Вам.

Выводы и полезное видео по теме

В сауне вентиляцию можно устроить, используя подручные средства. Видео-ролик о монтаже приточки в сауне:

Вторая часть экономного обустройства вентиляции в парилке – прокладка вытяжного вентканала:

В видео рассмотрены различные схемы вентиляции в банях и саунах:

О создании эффективной вентиляционной системы в парилке подробно изложено в видео ролике:

О правильном проектировании системы вентилирования в сауне и основных ошибках, допускаемых домашними мастерами рассказывается в видео:

Ознакомившись с особенностями вентиляционной системы в сауне, можно правильно спроектировать и обустроить вентиляцию с электрокаменкой. Причем, имея небольшую сауну и желание все сделать своими руками, с установкой удастся справиться самостоятельно.

Главное, правильно рассчитать места расположения входных и выходных отверстий и качественно выполнить монтаж воздуховодов.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Расскажите о собственном опыте в устройстве вентиляции в сауне или бане. Задавайте вопросы, делитесь полезными сведениями, размещайте фотоснимки по теме.
