Как сооружается вентиляция на кухне: правила и схемы устройства вытяжки

Варианты построения вентиляции в кухне своего дома

Прежде чем приступить к расчету воздуховодов, необходимо набросать эскиз прохождения труб, который поможет подобрать схему и устройство вентиляции в частном доме на кухне. Для частных домостроений преимущественно используют несколько классических вариантов построения вентиляции кухни:

• Схема с обособленной вытяжной трубой, установленной на кухонной вытяжке;
• Последовательная система удаления воздуха. Воздуховоды кухни последовательно соединены с трубами санузла и ванной комнаты в один кластер;
• Замкнутая или параллельная схема. Все помещения в частном доме подключены параллельно друг другу и заведены на один мощный вентиляционный блок.

Последний вариант построения вентиляционной системы наиболее сложный в расчете и дорогостоящий в практическом монтаже. Параллельная схема считается одним из наиболее экономичных и малошумных решений, так как все вентиляторы и аппаратура управления собраны в один агрегат, размещенный внутри чердачного помещения дома.

Как сделать вентиляцию на кухне

Сначала планируйте расположение своей мебели, а именно места, где будет стоять плитка.По конструктивным особенностям. Здесь выделяют три основные разновидности изделий по монтажу. Это угловые, островные, настенные вытяжки.

Первый вариант подходит под угловые кухни, где сама варочная панель находится в углу, что в перспективе экономит пространство. Островная разновидность смотрится лучше всех, но подходит только для помещений большой площади. Как правило, такая вытяжка ставится по центру, и занимает, примерно, 60 см пространства над плитой. Последний вариант чем-то схож с настенной вытяжкой, у которой одна часть прилегает к стене, а другая находится непосредственно над плитой.

Встроенная и подвесная вентиляционные системы

Типовая кухня имеет достаточно стандартный набор мебели, необходимый для хранения продуктов и посуды. Вытяжная вентиляционная система должна вписаться в интерьер, создаваемый этими предметами, не занимая при этом много места, которого во многих домах старой постройки обычно не хватает. Вентиляция кухонная может быть выполнена:

• встроенной в навесной шкаф или стол;
• подвесной.

Первые легко вписываются в любой интерьер и особенно хороши, когда кухня изготавливается под заказ. Существует множество дизайнерских проектов, позволяющих скрыть технические элементы конструкции внутри мебели, поэтому о наличии в ней мощной вытяжной вентиляции можно будет догадаться только после ее включения.

Подвесные изделия наиболее популярны и распространены. Они могут быть куплены отдельно и установлены уже в дополнение к имеющейся кухонной мебели, но могут быть и элементом набора, изготавливаемого на заказ под конкретный интерьер помещения. Такие конструкции монтируются над плитой и имеют разнообразный дизайн и технические особенности.

Схема монтажа встраиваемых вытяжек

Для установки моделей этого типа можно использовать, конечно же, и специально изготовленный для этой цели шкаф. Но иногда владельцы квартир монтируют подобные устройства все же и в обычные кухонные гарнитуры. Делать так можно в том случае, если конструкция расположенного над плитой шкафа позволяет установить вытяжной прибор на допустимой высоте.

Конечно же, кухонную мебель перед установкой вытяжки приходится особым образом подготавливать. В шкафу для монтажа такого оборудования:

• убирают дно;
• вырезают отверстие под воздуховод в крышке, ориентируясь на диаметр последнего;
• устанавливают дополнительную полку по высоте вытяжки;

На заключительном этапе корпус устройства крепят внутри шкафа к стене и к установленной над ним полке.

Элементы декора

Спрятать трубу, визуально и красиво закрыть ее от посторонних глаз произвольным образом не получится.

Стоит придерживаться следующих четких требований:

• размещенная вблизи газовых плит магистраль не должна покрываться виниловым сайдингом или обоями;
• там, где близко расположена раковина, нельзя применять разрушающиеся от влаги материалы.

Чтобы долго не подбирать покрытие и не тратиться на чрезмерно дорогой оригинальный гарнитур, можно купить готовый комплект кухонной мебели в форме буквы L. Именно такое решение идеально для кухонь площадью до 9 кв. м. Если стенки короба достаточно прочны, можно использовать их как опору для плазменных панелей.

Также можно маскировать выступ с помощью таких элементов:

• барная стойка;
• кухонный остров;
• преобразование вентиляционной магистрали в колонну;
• покрытие поверхности фактурной штукатуркой.

Как произвести монтаж вентиляциии своими руками, смотрите в видео ниже.

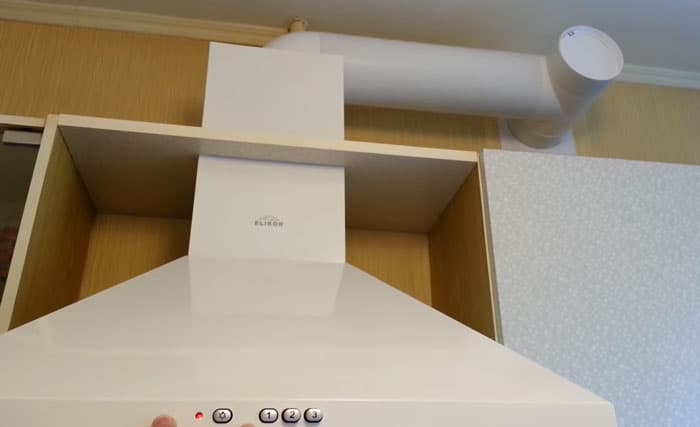

Правильное подключение воздуховода к системе вентиляции

Для этого вам понадобятся:

пластиковый воздуховод

обратный клапан со смещенной осью

тройник разветвитель

В конечном итоге у вас должна получиться примерно вот такая конструкция.

Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.



При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.

Схема кухонной вытяжки

Для того, чтобы лучше понимать, что вы собираетесь делать, нужно в первую очередь знать схему прибора и принцип его работы, иначе ничего не получится сделать нормально. Также это необходимо для того, чтобы можно было самостоятельно разобрать и затем снова собрать вытяжку в случае поломки или прочистки, которую желательно делать как минимум каждые полгода во избежание возможного возгорания.

Большую роль в вытяжке играет ее двигатель или двигатели, так как в некоторых более мощных моделях их устанавливают по два. Это своего рода «сердце» всего прибора, от него зависит мощность работающего аппарата.  Чаще всего подобные двигатели имеют мощность от 50 до 200 ватт, скорость их оборота составляет от 1500 до 2000 в минуту. От этого зависит производительность прибора, но не стоит забывать, что чем больше мощность, тем больше электроэнергии будет потреблять вытяжка, обязательно учитывайте это

К тому же более мощные вытяжки будет иметь высокий уровень шума, на это тоже нужно обратить внимание

Большую роль в энергопотреблении вытяжки и ее строении играют лампы, установленные в ней и направленные на освещение плиты или варочной поверхности. Чаще всего устанавливаются светодиодные или галогенные лампы. Если вы хотите сэкономить в будущем на энергопотреблении, то стоит отдать предпочтение светодиодным лампам, так как галогенные потребляют фактически столько же энергии, сколько и обычные лампы накаливания.

Для подключения прибора к сети используется обычный шнур, чаще всего его длина составляет полтора-два метра, если для вас это мало, то придется использовать удлинитель. Если вам захочется скрыть шнур и удлинитель, то продумайте это заранее.

Немаловажную роль в строении вытяжки играет антижировой фильтр, который находится буквально «на входе» прибора и виден над варочной поверхностью. Этот фильтр нужен для того, чтобы улавливать неприятные запахи, а также защищать двигатель и другие части от грязи и крупных примесей. Это своего рода металлическая сетка или плотная перфорированная фольга, имеющая несколько слоев, в идеале она должна иметь антикоррозионное покрытие.

Некоторые недорогие модели имеют так называемые одноразовые фильтры, изготовлены они из синтетической ткани, очень скоро их придется менять. Стоят они недорого, но это не очень удобно, поэтому лучше отдать предпочтение первому варианту. Периодически нужно чистить фильтры, так как они покрываются копотью и жиром, это может вызвать наличие неприятных запахов и испортить работу прибора.

В некоторых более дорогих моделях есть угольные фильтры, которые устанавливаются обычно за двигателем вытяжки. Подобные фильтры помогают дополнительно очищать воздух, в них есть микрогранулы из угля, работающие по тому же принципу, что и фильтры для очистки воды. Недостатком подобных фильтров является то, что их нужно часто менять, делать это просто, но требует некоторой сноровки. Загрязненные или старые фильтры мешают нормальной работе вытяжки на кухне.

Вытяжки также имеют несколько видов управления, которые отличаются между собой, выбирать нужно тот вид, который кажется удобным для вас, каких-то функциональных различий по большому счету они не имеют. Вот основные виды управления:

Кнопочное управление. Представляет собой наличие обычных утапливаемых кнопок, которые знакомы каждому человеку. Обычно кнопки расположены на передней панели вытяжки, они легкодоступны. Такое управление чаще всего находится в наиболее дешевых моделях прибора, но при этом оно и самое надежное

Ползунковое управление. Также недорогой вид управления, который есть во многих экономичных моделях. Работает по принципу передвижного рычажка, он движется по делениям, меняя мощность прибора и иногда освещение варочной поверхности

Сенсорное управление. Такое управление наиболее популярно, оно есть в большинстве современных устройств. Во-первых, выглядит оно очень стильно, не требует особого ухода и не теряет товарного вида даже после долгой эксплуатации. Сенсорная панель чаще всего располагается на передней панели вытяжки, работает от малейшего прикосновения. В более дорогостоящих моделях даже можно устанавливать определенную программу работы прибора. Например, при резком появлении сильного запаха мотор начинает работать в усиленном режиме, направленном на быстрое устранение неприятного аромата, при приближении человека срабатывает световой индикатор, который  освещает поверхность.

Видео — монтаж кухонной вытяжки

Некоторые наиболее «умные» модели также работают без участия человека, они включаются и отключаются автоматически при появлении запаха или включении/выключении плиты.

Тонкости подключения вытяжки

Правильным вариантом обустройства всех коммуникаций является этап строительства дома или капитального ремонта квартиры. Правда, во втором случае придется мириться с готовым проектом, внося возможные коррективы.

При сооружении вентиляционных каналов своими силами нельзя соединять трубопровод из ванны, туалета и кухни в один

Для подключения вытяжки к вентиляции также используют 2 варианта:

• соединение с уже существующим отверстием веншахты;
• проведение трубопровода для движения воздуха сквозь стену, на которой планируется установка техники.

В первом случае предстоит потратиться на покупку воздуховодов, иногда это не один метр материала. А во втором понадобится делать сквозное отверстие в кухонной стене, которое будет выходить на улицу.

Для частных домов/коттеджей характерно обустройство венканалов с их выводом на крышу

Важно в таком случае правильно организовать систему поступления и эвакуации воздушных масс

Электробезопасность

Вытяжное устройство относится к разряду электрических приборов, которые создают опасность поражения электрическим током. В результате оседания жира и влаги в механизме возможен пробой электричества с двигателя вентилятора на металлический каркас. Кроме этого, само помещение также является опасным из-за повышенной температуры среды и высокой влажности.

Разберемся, как правильно сделать вытяжку, выполняя все требования по электробезопасности.

Процесс защитного заземления выполняют так:

Открывают вводный щиток в доме, подъезде
Здесь потребуется осторожность и внимание, ведь напряжение составляет 220 В. Провода выходят из встроенной в стене трубы
Найдите резьбовой штырь с подключенными к нему заземлениями

Это глухая нейтраль, которая уже заземлена в специальном месте. Не отключайте другие заземления – это опасно для жизни. Накиньте клемму наверх и затяните гайкой. Подведите к месту установки устройства провод 2,5 мм². Вытяжку соедините с электрической сетью через автомат-разъединитель на 6,3 А.

Проводку для оборудования прокладывают в зависимости от оформления кухни. Если подключение осуществляется автоматом, ее монтируют за обшивку стены, в ПВХ-коробе, под плинтусом, при включении вилкой в розетку – за мебелью.

Если возникают проблемы с проведением электричества к вытяжке, лучше воспользоваться услугами электрика.

Виды вентиляционных систем для кухни

Даже самая совершенная естественная вентиляция не способна справиться с атмосферой кухни, поэтому она нуждается в использовании дополнительных систем, способных интенсифицировать воздухообмен. Классифицируются подобные устройства по:

• методу установки;
• принципу работы.

В зависимости от того, какая конструкция будет выбрана, будут отличаться как полученные результаты, так и затраты на создание оттока загрязненного воздуха. Пары, концентрирующиеся в атмосфере кухни, содержат множество жиров, сажи и других загрязнений, которые, если их не удалять, будут оседать на мебели, быстро приводя ее в неприглядное состояние. То же самое грозит свежесделанному ремонту. Установить вытяжку можно как самостоятельно, пользуясь прилагаемой к ней инструкцией, так и с привлечением специалистов, которые выполнят эту работу с учетом особенностей вентиляционной системы конкретного дома.

Критерии выбора вытяжного оборудования

Перед приобретением важно расставить приоритеты: комфорт или экономия. Конструкция, мощность, шумоизоляция и тип регулировки существенно влияют на цену

Выбор основывают на 4 основных критериях.

1. Мощность. Для ее определения потребуется расчет с учетом размеров помещения.
2. Шум. Включите прибор, чтобы оценить шумовой уровень. Для квартиры рекомендовано значение до 50 Дб. Бесшумные модели оснащены тремя вентиляторами или корпусом из звукопоглощающих материалов.
3. Материал и вид воздуховода.
4. Дополнительные приспособления: лампы для освещения рабочей зоны, одновременное автоматическое включение вместе с плитой, таймер для остановки по времени, пульт управления.

Отдельные модели идут с выбором рабочих режимов. Если планируется покупка циркуляционного прибора, то его стоит выбрать с индикатором засоренности фильтра.

Как определить мощность и производительность прибора? Расчет можно произвести следующим образом – какой объем воздуха очищается за 60 мин. По российским стандартам циркуляция воздуха должна осуществляться 12 раз в час. Чтобы рассчитать мощность, используют формулу:

Например, какая мощность требуется для кухни площадью — 8 м2, со стенами высотой — 2,8 м?

8 * 2,8 * 12 = 268,8 м3.

Если запланированы изгибы в трубе или длинная шахта, то добавляем 30%. С учетом потерей мощности получим:

268,8 м3 * 1,3 = 350 м3.

Что лучше: самые удобные схемы для частного дома и для квартиры

Подведем краткий итог и опишем самые удобные способы обустройства кухонной вентиляции.

Для квартиры:

1. Если площадь небольшая, и вентшахта работает нормально — можно вообще ничего не делать (разве что можно поставить кухонную вытяжку).
2. Если площадь большая, и/или вентшахта работает плохо/не работает вообще: стоит установить приточные клапана и вывести вытяжку через стену на улицу (если есть возможность). Если нет — в стену можно поставить вытяжной вентилятор, расположив его как можно дальше от окон соседей.

Для частного дома:

1. Если площадь небольшая, и в кухне стоит дровяная печь — воздух может удаляться через ее дымоход. Приток — организуется через клапана из других комнат. Для улучшения тяги в дымовой канал можно поставить дымосос.
2. Если площадь большая, и/или дровяной печи на кухне нет — можно поставить кухонную вытяжку. Поскольку соседей, которым запах будет мешать — в частном доме нет, то выводить ее отвод можно через стену на улицу.
3. Как вариант, можно установить и кухонную вытяжку, и обычный вытяжной вентилятор в стене. В этом случае вытяжку можно включать только при готовке пищи, а вентилятор — оставить работать постоянно, на малых оборотах, чтобы всегда была тяга. Такой вариант подойдет, если площадь дома большая, и/или нужно обеспечить более быстрый воздухообмен.

Вытяжки циркуляционного типа

Принцип работы этих вытяжек заключается в том, что они не выводят загрязненный воздух из кухни, а за счет установленных фильтров очищают его от мелких капель жира, влаги и запаха. По сути, это агрегат по сбору жировых частиц и фильтрации воздуха. Циркуляцию и смену воздуха в данном случае обеспечивает штатная вентиляция. Такая вытяжка состоит из таких конструктивных элементов, как:

1. Корпус.
2. Электрический вентилятор.
3. Улавливатель жира.
4. Угольный фильтр.

Вентилятор обеспечивает постоянный приток и прохождение воздуха через фильтры. Первый фильтр собирает и задерживает жировые частицы, второй (угольный фильтр тонкой очистки) — нейтрализует запахи и влагу. Загрязненные фильтры подлежат замене и достаточно легко меняются. Срок эксплуатации фильтров зависит от модели вытяжки, конструкции и периодичности ее использования.

Кухонная вытяжка – правильное подключение

Монтаж вентиляционной вытяжки подробно описан в прилагаемой инструкции. Не следует игнорировать некоторые его особенности, в частности, устанавливать оборудование на правильной высоте. Фильтр рециркуляционной вытяжки поглощает жиры и пар. А несгоревший газ выводится в вертикальный канал центробежным вентилятором. Другой тип вентилятора – осевой применяется в недорогих вытяжках. Стоят такие вентиляторы дешевле и эффективно работают с применением короткого горизонтального отвода.

• Если мы подключаем вытяжку к вертикальному каналу, удаляем имеющийся в ней обратный клапан. При горизонтальном канале клапан оставляем или ставим дополнительно при его отсутствии.
• Выход из вытяжки по сечению должен быть равным или меньше вентканала. Форма значения не имеет: можно состыковать круглые и прямоугольные трубы.
• Труба от агрегата не должна мешать нормальной работе обычной вытяжки.

Трубу от вытяжки мы выводим в отверстие штатной вентиляции, не то, которое служит для естественного воздухообмена, а пробитое в стене и ведущее в вертикальную шахту. Потому что, если установить трубу в штатный вход, будет нарушена естественная вентиляция. На фото показан неправильный вариант подключения. В таком случае в помещении не происходит естественный обмен, и вредные газы скапливаются у потолка.

Можно встретить рекомендации о подключении через переходник. В нем есть два отверстия: к одному подключается труба, другое выходит в помещение. Вроде бы правильная задумка, но на деле не работоспособная, так как воздух возвращается обратно в кухню. Ему легче вернуться по короткому пути, чем преодолевать сопротивление. К тому же уменьшается сечение приточно-вытяжных каналов, что недопустимо. Переходники широко распространены, но они неэффективны.

Чтобы работа обеих вентиляционных систем была совместной и правильной, соблюдаем два требования:

• во время принудительного вентилирования второй вход перекрывается, чтобы воздух не выходил в помещение;
• сечение решетки, прикрывающей вход вентиляции, не должно быть меньше, чем у вертикального канала.

Добиваемся этого увеличением площади решетки, устанавливаем обратный клапан. Он функционирует так: воздухом от вытяжки закрывается, а когда ее выключают, автоматически открывается.

Для воздуховода применяем материал, который имеет наименьшее сопротивление воздушному потоку, не поддается коррозии и обладает достаточным сечением. Применение гофры с точки зрения создаваемого сопротивления допустимо на коротких отрезках от прибора к вентканалу. Предпочтительнее использовать гладкие оцинкованные трубы квадратной или круглой формы.

2 Вентиляция в квартире и на кухне

В соответствии со статистикой в 90% случаев монтаж кухонной вытяжки своими руками предполагает непреднамеренное нарушение функционирования имеющейся в квартире или доме вентиляции. Некоторые специалисты рекомендуют проделать небольшое отверстие, в которое и будет отводиться копоть, продукты горения, крупицы жира. Самостоятельно эту проблему не решить, поскольку сечение вентиляционного канала останется прежним, об улучшении воздухообмена речи не идёт.

Движение воздуха по направлению от вытяжки к вентиляционному каналу

Впрочем, достаточно оборудовать небольшой короб, дополненный «клапаном-хлопушкой» и ситуация нормализуется. Соответствующее устройство представлено на фото ниже. Принцип действия этого механизма прост:

• в сделанном корпусе предусмотрено 2 отверстия;
• красным цветом обозначен клапан системы;
• в закрытом состоянии воздух циркулирует сквозь окошко, благодаря чему и происходит естественная вентиляция над газовой плитой.

В активном режиме вентилятор формирует давление, положение клапана корректируется и первое из окон закрывается, к схеме подключается естественная вентиляция. Данная схема включения примечательна тем, что кухонная вытяжка в частном доме в выключенном состоянии будет работать благодаря естественному воздухообмену.

Работа вытяжной вентиляции с обратным клапаном на кухне

Регулировка клапана осуществляется за счёт встроенной пружины, представляющей собой достаточно надёжное крепление. Специалисты советуют изготавливать клапан из лёгкого материала, пластика, алюминия.

Как правильно организовать вытяжку в кухне с газовой плитой

На сегодняшний день практически все кухни в частных домах и квартирах оборудованы вытяжкой, и это проблема. Проблема не в самой вытяжке, а в том, что вентиляционные каналы далеко не всегда рассчитаны на ее применение. Стандартные воздуховоды в наших жилищах, имеют сечение 130х130мм, и их максимальная пропускная способность 180м3/ч. Но современные «зонты» имеют мощность, превосходящую пропускную способность в разы, и это крайне негативно влияет на работу общедомовой вентиляционной системы, а также вентиляции собственной квартиры.

Для того чтобы правильно организовать вентиляцию кухни с газовой плитой, нужно сделать ее смешанной, т.е. правильно совместить работу вытяжного «зонта» и естественной вентиляции. Это можно сделать двумя способами.

1. Подключить воздуховод кухонной вытяжки в воздухоотводящий канал, выше решетки естественной вентиляционной системы. Причем, воздуховод должен быть направлен в шахту с поворотом вверх.
2. Способ второй подразумевает подсоединение воздуховода кухонной вытяжки, выше отверстия естественной вентиляции, не заправляя его в шахту. Но при этом вентиляционная решетка должна быть оборудована обратным клапаном, чтобы он перекрывал решетку в момент работы вытяжного «зонта».

Настенные

Купольный (каминный) тип агрегатов, наиболее распространенный вариант устройств, устанавливаемых на кухне. Поскольку аппарат имеет большие размеры в отличие от встраиваемого варианта, устанавливать вытяжку в шкаф не требуется.

Установка вытяжки на кухне своими руками имеет следующий алгоритм:

1. Рулеткой отметьте нужное расстояние от плиты вверх (как правильно установить вытяжку над газовой плитой было сказано выше).
2. С помощью уровня проведите горизонтальную линию. Эта линия будет служить ограничением, и нижняя часть корпуса должна быть на этой высоте. После чего найдите центр отрезка и от него проведите вертикаль, применяя тот же уровень.
3. Далее требуется замерять высоту аппарата — если его верхняя часть (труба) будет упираться в потолок, ее нужно укоротить, ведь корпус не должен опускаться ниже отметки.
4. Измерьте от нижнего края аппарата расстояние до последних пар креплений на его корпусе, и перенесите этот размер на вертикаль на стене. Начинать нужно от нижней горизонтали, после чего провести линию, параллельную нижней.
5. На верхней горизонтали отсчитайте от центра расстояние, на котором будут находиться крепления.
6. С помощью перфоратора или дрели сверлятся отверстия в стене под дюбели, в которые будут вкручиваться шурупы.
7. Монтаж рекомендуется начинать в верхней части аппарата, после чего он должен быть выравнен по горизонтали и окончательно зафиксирован.
8. В заключение, прикрепите гофру или пластиковый канал к выходному отверстию с одной стороны, и к вентиляционной шахте — с другой.

Вытяжка с отводом в вентканалы

Кухонная вытяжка с отводом в вентиляцию – это традиционное локальное принудительное вентилирование. Ее монтаж не должен нарушить естественное проветривание.

Для типичных маленьких комнат в квартирах должно быть смешанное вентилирование. Признается не целесообразной на кухне принудительная вентиляция.

• Вытяжки выпускаются угловые,
• Встроенные,
• Настенные и островные.

Популярность у покупателей пользуются настенные модели. Выбор диктуется типовой планировкой квартир в многоэтажных домах. В домах монтируются разные модели.

Принцип очистки воздуха очень простой. С внешней стороны располагается металлическая решетка. Это фильтр для сбора жира, пыли. Вторая ее функция – это защита вентилятора от мусора. Чистится решетка 1 раз в два, три месяца.

Производительность вытяжки с отводом в вентиляционный канал зависит от мощности вентилятора. От этого показателя зависит и уровень шума работающей конструкции.
