Вентиляция подкровельного пространства — устройство мансарды

Зачем нужна вентиляция для мансарды и кровли

В современной строительной архитектуре под мансардой понимается этаж в чердачном пространстве, фасад которого полностью или частично образуется наклонной или криволинейной поверхностью крыши. Это пространство может быть жилым или нежилым.

От характера использования и назначения зависят особенности системы воздухообмена. Как и во всех других помещениях применяется вентиляция двух видов:

• естественная;
• принудительная.

При естественном виде циркуляция воздуха происходит без использования дополнительного вентилируемого оборудования. Движение воздушных потоков осуществляется за счёт разницы температур и давления в помещении и за его пределами. Минус естественной вентиляции – зависимость от погодных условий. Зимой тяга может быть сильной, а летом в жаркую погоду функционирование воздухообмена может прекратиться.

Принудительная система вентиляции основана на использовании специального вентилируемого оборудования, которое искусственно организует циркуляцию воздушных масс с нужной скоростью. Принудительный воздухообмен эффективнее естественного, но также имеет минусы – более высокая стоимость, постоянный расход электроэнергии, зависимость от наличия электричества и исправности прибора.

Оптимальный вариант оборудования воздухообмена мансардного помещения – смешанная система. Такая конструкция позволяет использовать естественный и принудительный принципы циркуляции воздуха в зависимости от внешних факторов.

Оптимальный тип вентиляции для мансарды – приточно-вытяжная, Эта система имеет два блока:

• работающий на приток воздуха;
• работающий на выведение отработанных воздушных масс.

Стоит различать и разделять вентиляцию мансарды и вентиляцию кровли. Это две отдельные системы, каждая решает свои задачи.

Вентиляция мансардной крыши предназначена для:

1. Проветривания подкровельного пространства с утеплителем. Позволяет сохранять оптимальный уровень влажности, защищает от развития грибков, бактерий, плесени.
2. Поддержания благоприятного микроклимата и увеличения срока службы крыши.
3. Предотвращения образования конденсата на внутренней поверхности кровельного материала.
4. Защиты элементов кровли от перегрева.
5. Обеспечения равномерного таяния снега, предотвращения образования наледи и сосулек на карнизе.

Вентиляция мансардного помещения предназначена для:

• постоянного поступления свежего воздуха;
• бесперебойного выведения отработанных воздушных потоков;
• поддержания благоприятных уровней влажности, температуры;
• снижение общих затрат на обогрев дома зимой и его охлаждение летом.

Вентиляция мансардного этажа не должна объединяться с воздухообменом жилых помещений.

Вентиляция мансардного помещения не должна объединяться с воздухообменом других жилых комнат

Способы вентиляции чердака

Оптимальным вариантом естественной вентиляции для холодного чердака является устройство на карнизе продухов и отверстий. Они соединяются между собой каналами, по которым перемещается воздушный поток.

В доме с мансардой можно устроить дефлекторы, создающие принудительную механическую тягу. Эта мера позволит обеспечить нормальное функционирование системы при любых погодных условиях вне зависимости от сезона года.

Вентиляция чердака напрямую зависит от его особенностей:

• площади помещения;
• формы крыши;
• типа кровли;
• вида строительных материалов.

Например, если применяется ондулин или шифер, металлочерепица, то устраивается конек, являющийся классическим вариантом. При мягкой либо керамической кровле используется специальный вентиль.

Вентиляционное окно

Самым распространенным способом вентиляции, устраиваемой на чердаке частного дома, является установка окна. Кроме обеспечения движения воздуха, оно используется для проведения осмотра элементов вентиляционной системы и дымохода.

При двухскатной крыше окна размещаются на фронтоне с двух сторон для лучшего поступления холодных воздушных масс и отвода застоявшихся.

Общие правила установки:

• расположение окон на расстоянии не менее 1 м друг от друга;
• сохранение равного расстояния между окнами и карнизом, торцами дома, коньком;
• общая концепция внешнего вида дома должна сочетаться с дизайном окна.

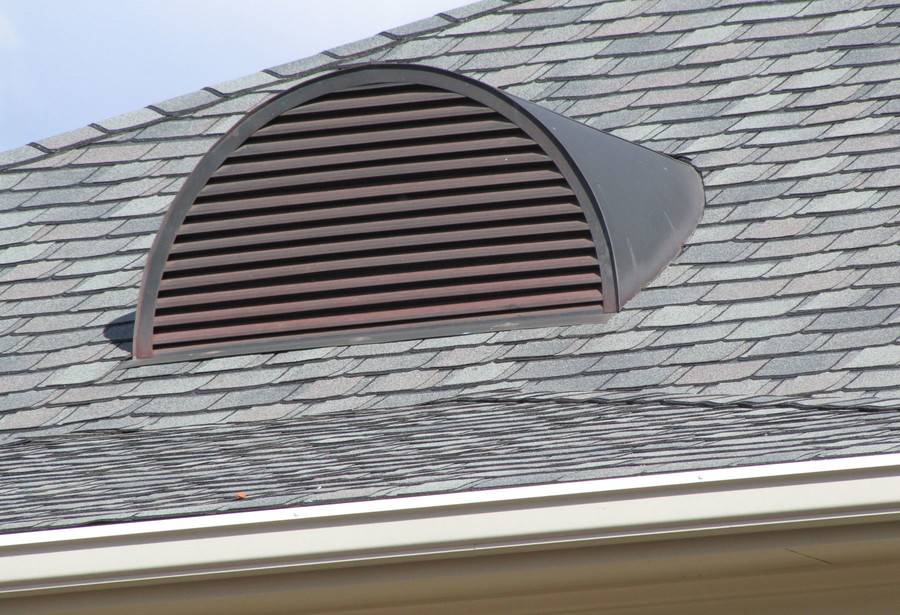

Слуховые окна

Как правило, слуховые окна в качестве вентиляции на чердаке применяют в частных домах со средними по площади помещениями.

Их минимальный размер должен составлять 60 × 80 см, что позволяет предотвратить застой воздуха в помещении.

Деревянная рама крепится к стропилам при помощи стоек, после чего проводится обшивка кровли. Стеклопакет вставляется в нее в последнюю очередь.

На стыке крыши и слухового окна не должно быть щелей. Его нельзя размещать вблизи от конька и карниза кровли.

Слуховые окна изготавливают в виде прямоугольника, треугольника и полукруга. Окна устанавливаются на расстоянии друг от друга, равном одному метру и более.

Нижняя отметка должна находиться на высоте не более одного метра от уровня перекрытия, а верхняя – на отметке 1,9 м.

Вентиляционные продухи

Если нет возможности для установки слуховых окон, то вне зависимости от вида чердака применяется способ вентилирования посредством продухов, закрытых сеткой.

Они располагаются на крыше дома для обеспечения нормального обмена холодного и теплого воздуха.

Основные виды этих элементов:

1. щелевые – располагаются по обеим сторонам карнизов. Ширина щели должна быть равной 2 см;
2. точечные – представлены в виде отверстий, размер которых по ширине либо диаметру составляет не более 2,5 см;
3. коньковые отдушины – применяются на кровлях, сделанных из черепицы. Их ширина не должна превышать 5 см. Их устанавливают, отступив один ряд от конька дома.

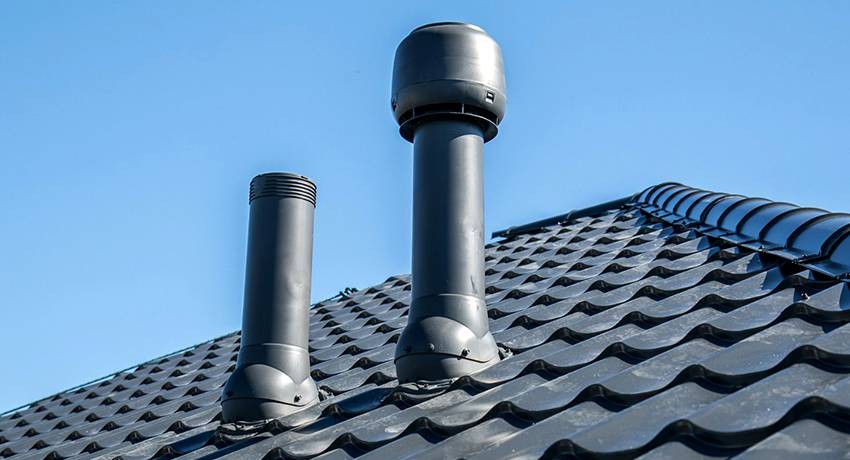

Аэраторы

При устройстве вентиляции в холодном чердаке можно воспользоваться аэраторами. Приспособления изготавливаются в виде трубы, прикрытой шляпкой, или пластины с отверстиями.

Их установка проводится на скате крыши в районе конька. Именно в этом месте происходит интенсивное движение воздуха за счет разницы температур и атмосферного давления.

Аэраторы отлично справляются:

• с конденсатом, появляющимся при излишней влажности воздуха. Таким образом предотвращается появление сырости в чердачном помещении;
• с застоявшимся воздухом, не позволяя ему перегреваться;
• с наледью и сосульками, которые образуются в зимнее время года.

Это предотвращает преждевременный износ стропильной конструкции.

Выбор типа приспособления обуславливается видом кровли дома. Например, для битумного покрытия наилучшим вариантом является установка коньковых аэраторов. Для изготовления применяется пластик и оцинкованный металл, устойчивый к коррозии.

Особенности монтажа кровельной системы

• Качественная укладка теплоизоляции. Это довольно дорогой материал, который используется при осуществлении кровельных работ. Несмотря на то что он быстро расходуется – он оправдывает свою стоимость. Правильная теплоизоляция кровли не позволит разнице температур теплого воздуха и холодного материала крыши образовывать конденсат. По ГОСТу толщина теплоизоляции из минеральных материалов должна составлять 200 мм. Но часто производители рекомендуют придерживаться толщины в 300 мм, или даже 350 мм. Благодаря этому возможность возникновения конденсата снижается. Не используйте пенопласт. Теплоизоляция укладывается только на стропильную систему, но ни в коем случае не на пол. В противном случае теплый воздух может попасть через различные не плотные участки кровли (инфильтрацию). Она в свою очередь может составить от 5 до 10% от объема чердачного помещения.
• Грамотная укладка пленок паро– и гидроизоляции. При этом значительно сокращается количество водяного пара, содержащегося в воздухе. Он и вступает в контакт с поверхностью кровельного материала. Гидроизоляция поможет удалить конденсат за пределы кровельного пространства. Это особенно актуально, если он все же просочился внутрь кровли. Укладка паро–­ и гидроизоляции необходимо проводить по горизонтам, внахлест.
• Доступная система вентиляции подкровельного пространства. Это достигается путем правильной организации притока и оттока воздуха и его циркуляции между обрешеткой и кровлей. Благодаря вентиляции, конденсат не будет образовываться под крышей. При этом устраняются возможности появления сырости. Это повысит эксплуатационный срок крыши. Помните, что нужно оставлять вентиляционный зазор – в 40 мм, перфорированные софиты на карнизных свесах, а также точечные аэраторы или вентилируемые коньки.

Качественная сборка элементов кровли. Это достигается очень просто – доверьте сборку кровли и кровельного пирога специалистам в этой области. Если же провести работу некачественно, то можно будет заметить конденсат на кровле уже через некоторый промежуток времени.

Итак, мы обсудили основные ошибки, возникающие в процессе монтажа кровли. Именно они приводят к образованию конденсата. Отсюда у владельца загородного дома может возникнуть множество проблем.

Перечисленные особенности и ошибки являются актуальными для монтажа любого покрытия, включая шифер или ондулин.

4 Монтаж своими руками

Перед тем как приступить к обустройству вентиляции мансарды своими руками, необходимо создать ее проект, тщательно продумать схему размещения входящих в нее компонентов, записать на бумаге последовательность выполнения работ. В процессе подготовки обязательно нужно осмотреть все участки мансардного помещения, сделать необходимые замеры, отметить конструктивные особенности мансарды. При выполнении принудительной вентиляции необходимо подобрать вытяжной вентилятор с соответствующими техническими характеристиками. Последовательность выполнения монтажных работ:

1. 1. На схеме согласно установленным обозначениям отмечаются точки фиксации клапанов и участок прокладки вытяжной трубы.
2. 2. В крыше нужно дрелью или перфоратором просверлить отверстия. Эти работы выполняются очень аккуратно, чтобы не повредить слои кровельного пирога, конструкция которого включает кровельное покрытие, обрешетку, гидроизоляционные, утеплительные и пароизоляционные слои. Отверстия под приточные клапаны выполняются в карнизе или фронтоне. Обязательно стоит учитывать размещение приточных и вытяжных каналов. Первые оборудуются ниже.
3. 3. Осуществляется монтаж клапанов в стене. В предварительно просверленное отверстие вставляется трубка, которая закрывается решеткой со стороны улицы. На внутренней стороне устанавливается фильтр, и крепится корпус клапана. Эти все элементы входят в комплект поставки клапана. Щели между элементами конструкции и поверхностью стены тщательно герметизируются.
4. 4. На поверхности кровли, где просверлено отверстие под трубу, надежно фиксируется накладка, проверяется качество герметизации соединительных участков. Далее устанавливается труба строго вертикально. Обязательно нужно выдержать все расчетные расстояния.
5. 5. С внутренней стороны здания к трубе монтируется вентилятор, а с наружной — дефлектор. Вентиляционная система готова к эксплуатации. На протяжении нескольких дней тестируется эффективность ее работы.

Важно понимать, что правильно оборудованная вентиляция мансардной крыши — это одно из условий комфортного проживания в загородном доме. При ее обустройстве своими руками обязательно необходимо соблюдать установленные строительные нормативы, проектировать вместе с конструкцией дома и обустраивать на этапе возведения крыши здания

Теплый чердак

Кровля над мансардой имеет другой принцип вентиляции. В этом случае воздушные зазоры должны проходить вдоль стропил между тепло- и гидроизоляцией. Строители нередко сталкиваются с трудностями при устройстве подобных крыш, так как для соблюдения размеров требуемых вентиляционных прослоек, стропила приходится наращивать при помощи контрреек.

Сам теплый чердак может проветриваться с помощью окон, как и другие помещения в доме. Если проемы отсутствуют, то следует предусмотреть принудительную вентиляцию с установкой оборудования в наружных стенах.

Приточные вентиляционные отверстия должны располагаться в чистой зоне. Это касается как внешней стороны дома, так и внутреннего пространства.

Подкарнизные софиты могут изготавливаться из пластика или алюминия, но они обязательно должны оснащаться экранирующей сеткой. Элементы допускается устанавливать непрерывно или чередовать их с глухой обшивкой.

Отверстия, предназначенные для оттока воздуха, необходимо размещать как можно ближе к коньку.

Наряду с основной функцией, слуховые окна нередко исполняют декоративную роль, придавая фасаду индивидуальный облик.

Качество вентилирования чердака влияет не только на состояние кровли, но и на весь дом в целом

Для комфортного проживания в частном доме наиболее важными моментами для домочадцев являются уют и тепло. Поэтому, начиная строительство и воплощая в жизнь архитектурный план жилого здания, необходимо уделить максимум внимания поддержанию оптимальной температуры и организации качественного воздухообмена. Утепляя стены дома, многие часто пренебрегают нежилым чердачным помещением. На самом деле, вентиляция чердака, правильное ее обустройство и утепление помогут в будущем сократить теплопотери и конденсат, скопление которого может привести к таким неприятным моментам, как появление плесни или грибка, а также деформации стройматериалов.

В частном доме, как правило, холодный чердак, но это совсем не означает, что в обустройстве вентиляции или утеплении такого помещения нет необходимости. В результате возникает такое неприятное явление, как конденсат, способный привести к катастрофическим последствиям и нарушению комфорта проживания. Причины его появления:

Даже минимальное нарушение гидроизоляции может привести к печальным последствиям

Конденсат — это результат некачественных строительных работ и технических ошибок в обустройстве систем функционирования. Самой распространенной ошибкой является некорректная вентиляция чердака.

Многие считают ее организацию необязательной, так рождаются следующие мифы:

• В холодное время года через вентиляцию из дома выходит теплый воздух, что мешает полноценному обогреву жилых комнат.
• Обустройство вентиляции необходимо только в летний период, чтобы проветривать помещения в доме.
• Размеры вентиляционных отверстий не имеют решающего значения.

Специалисты утверждают, что халатное отношение к созданию качественной вентиляционной системы приводит к негативным последствиям. Со временем под крышей начнет скапливаться конденсат, а это значит, что плесени, грибка и гниения стройматериалов избежать не удастся! Даже в тех случаях, когда вентиляция имеет слишком маленькую площадь, ее результативность равна нулю.

Повышенная влажность на чердаке может привести к образованию плесени и грибка

Нормы следующие: на каждые 500 метров квадратных чердачного пространства приходится 1 квадратный метр вентиляционных отверстий. Только тогда можно говорить о высокой эффективности систем. Такое соотношение позволяет создать полноценное проветривание чердака круглогодично, без теплопотери в уютном семейном гнездышке.

Обязательно ли нужна вентиляция мансардного этажа, и почему

Обустроить вентиляционную систему в чердачном пространстве нужно обязательно, так как она позволяет решить сразу несколько весьма серьезных проблем с микроклиматом. При этом обустроить ее можно своими руками со сравнительно небольшим бюджетом на работы.

Последствия отсутствия вентиляции в мансарде

Правильно сделанная вентиляция чердака решает следующие проблемы:

1. Устранение излишней влаги и предупреждение появления сырости в теплоизоляционных (утеплительных) материалах. То есть вентиляция защищает теплоизоляционные материалы от износа и функциональных повреждений.
2. Существенное снижение вероятности появления и скопления колоний грибков и плесени, что создает дополнительную защиту для деревянных предметов кровли (а также защищает здоровье живущих в здании).
3. Защита от заноса слишком нагретых воздушных масс в здание в периоды с сильной жарой (зноем) во внешней среде (на улице).
4. Защита от скопления влаги, и, как следствие, защита коррозийных явлений, которые могут повредить металлические конструкции.
5. Защита от появления сосулек под карнизом в зимний период (особенно при лютых морозах).
6. Существенная экономия на электроэнергии, требующейся для оптимального прогрева мансарды на зимний и, иногда, осенний периоды (в общем, при холодном времени года).

Для чего нужна вентиляция

Правильно построенная система вентиляции позволяет избежать появления конденсата, что защищает кровлю от постоянного воздействия влаги. Благодаря этому увеличивается срок службы кровельной системы в целом. Кроме того, есть несколько особенностей сезонной вентиляции:

В зимнее время правильно организованная система проветривания служит отличным средством профилактики наледей на карнизных свесах. Они часто появляютсяв результате недостаточного проветривания. Избыточное тепло влечет за собой появление конденсата, который становится причиной достаточно весомых ледяных наростов. Летом, когда крыша сильно нагревается, проветривание способствует ее остыванию

Это особенно важно для битумосодержащих элементов. Эти особенности учитываются при сооружении вентиляционной системы

Чтобы разобраться, как выполнить вентиляцию, стоит выполнить необходимые расчеты и учесть тип чердачного помещения (холодное или утепленное)

Эти особенности учитываются при сооружении вентиляционной системы. Чтобы разобраться, как выполнить вентиляцию, стоит выполнить необходимые расчеты и учесть тип чердачного помещения (холодное или утепленное).

Три основных заблуждения и устранение последствий ↑

Принцип подкровельной вентиляции

Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.

Заблуждение первое – о временах года ↑

Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:

• жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
• при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
• такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

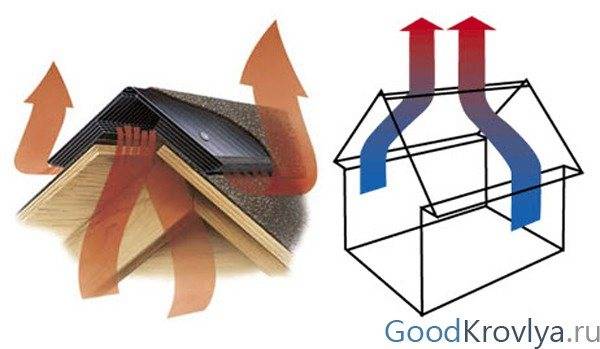

Схема воздушных потоков

Заблуждение второе – в доме будет холодно ↑

Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:

• на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
• кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.

Заблуждение третье – размер не имеет значения ↑

Размеры отверстий для циркуляции воздуха не имеют значения:

• это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
• при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
• если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.

Выход из положения при плохой вентиляции ↑

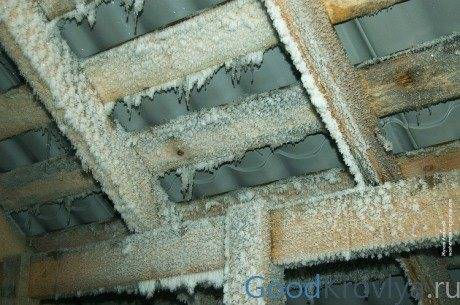

Замерзший конденсат на стропильной системе и обрешетке

Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.

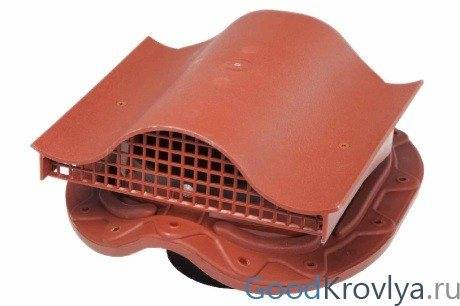

Самый простой кровельный аэратор

Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.

В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.

Вентиляция чердачного помещения – это необходимость

Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).

Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.

Профилактика конденсата под крышей

Единственным эффективным и безопасным способом предупредить образование и скопление конденсата является поддержание вентиляции подкрышного пространства в работоспособном состоянии. Продухи и вентканалы с течением времени забиваются пылью, мусором, семенами растений и насекомыми, поэтому входные софиты и окна регулярно осматриваются и продуваются сжатым воздухом.

Выходные отверстия, расположенные вдоль коньковой планки, в зимнее время могут обмерзать и покрываться льдом. Поэтому вентиляцию, подобно водостокам и капельникам на карнизах, зачастую оборудуют греющим электрическим кабелем. Это гарантирует удаление конденсата даже при сильном обледенении.

Естественная вентиляция с выводом на чердак

Гравитационная, она же естественная вентиляция обеспечивает циркуляцию воздуха по знакомому со школы принципу: теплый воздух легче холодного. Теплый воздух поднимается по воздуховодам для вытяжки, расположенным максимально высоко. Более холодный воздух из приточных воздуховодов поступает в дом.

Вентиляционные воздуховоды в одно- и двухэтажном частном доме можно объединить в одну систему только при наличии хорошей системы вентиляции на самом чердаке. Это сокращает количество воздуховодов на крыше

Если на чердаке и в кровельном пироге грамотно устроена эффективная подкровельная вентиляция, то системы отвода отработанного воздуха можно полностью или частично объединить.

Циркуляцию и отвод загрязненной воздушной массы в пределах чердака обеспечит действие:

• фановых стояков;
• аэраторов (воздуховод с выходом на улицу, принудительно обеспечивающий постоянную циркуляцию воздуха на чердаке);
• грамотного устройства кровельного пирога (самый простой — это вентиляция при помощи 2-ух зазоров под кровлей и над стропилами);
• кровельных вентилей, врезающихся непосредственно в кровельную систему.

Если в пределах неотапливаемого чердака организована естественная система вентиляции, рациональным решением является объединение всех вентиляционных труб на чердаке для вывода через общую вентиляционную шахту.

Один вентиляционный стояк может решить проблемы с конденсатом на чердаке. Естественная система вентиляции замыкается на него

При достаточной вентиляции чердака конденсат на нем не скапливается. К сожалению, далеко не всегда кровельные вентили или чердачные зазоры обеспечивают ее полной мере.

Вентиляция холодного треугольника неотапливаемой двухскатной крыши (именуют его фронтоном или щипцом) осуществляется путем устройства вентиляционных окон или отверстий с выходом на улицу. Это гарантирует достаточную циркуляцию воздуха на чердаке

Слуховые и вентиляционные чердачные окна, которые можно закрывать и открывать, должны обеспечить большую циркуляцию воздуха, чем другие способы естественной вентиляции чердака. К примеру, пробуренные в фронтонах приточные и вытяжные отверстия.
