Правила выбора утеплителя
На строительном рынке огромный выбор утеплительных материалов, но не все можно использовать в качестве изоляции для канализационных труб.
Основная задача изоляции не обогрев отвода, а снижение теплообмена между наружным окружением и циркулирующей по трубам жидкостью.
Для того чтобы утеплитель для труб эффективно выполнял свою основную функцию — сохранение тепла, он должен отвечать 7 основным требованиям:
- иметь коэффициент теплопроводности как можно ниже;
- сохранять свои свойства длительное время;
- выдерживать большие перепады температур;
- иметь хорошие гидроизоляционные свойства;
- обладать устойчивостью к агрессивным воздействиям среды;
- не поддерживать горение и не выделять токсичный дым;
- быть простым в монтаже.
Утеплению подлежат трубы наружной канализации и магистраль, проложенная в неотапливаемом помещении. Исключение только те регионы, где даже зимой не бывает ниже 0°С.
Для остальных вопрос только в выборе способа и материала. Утеплители выбирают, исходя из репутации производителя или торговой марки, но самый верный способ — ориентация на материал изготовления.
Чтобы лучше сориентироваться в разнообразии выпускаемых утеплителей, нужно исходить из 3 правил: если найдено несколько материалов, которые удовлетворяют, предъявляемые к ним требования, выбирайте наиболее дешевый, простой в монтаже, давно известный на рынке и хорошо себя зарекомендовавший
Наиболее часто канализационные трубы изолируют минеральной ватой, керамзитом, пеностирольными и пенополиуретановыми утеплителями. Находят свое применение и жидкие утеплители. Все они применяются для пассивного утепления.
Галерея изображений
Фото из
Прокладка наружной линии без утепления
Утепление канализации рядом со стояком ГВС
Утепление труб перед закладкой в траншею
Устройство теплоизоляции во время строительства
Кроме них существуют еще 2 варианта защиты труб от мороза — прокладка ниже уровня замерзания грунтовых слоев и применение активных утеплителей. К последним относится утепление кабелем.
Это интересно: Эффективные способы прочистки дымохода — излагаем по пунктам
Процесс утепления
Данной процедурой занимаются еще на том этапе, когда трубы не засыпаны еще землей, но уже уложены на свои места.
Инструкция по утеплению канализации выглядит следующим образом:
- В первую очередь выкапываются траншеи: ширина – 0,6м, глубина – на 5см ниже расчетного уровня.
- При помощи специальных инструментов, дно ямы хорошо утрамбовывается и поверх застилается слоем песка.
Если за работу браться в первый раз, то следует знать, что трубы сначала собираются на поверхности, а уже потом готовую систему опускают в яму.
- Далее необходимо каждый отрезок оформить утепление. В зависимости от материала, он может наматываться или просто надеваться. Важным моментом на этом этапе является создать плотное прилегание между поверхностями трубы и утеплителя. Если используется рулонный утеплитель, то для его скрепления можно использовать специальные пластиковые затяжки. Но специалисты отмечают, что лучше всего еще утеплитель поверх обматывать скотчем. Мало того, что такая процедура обеспечит более плотное прилегание, так еще скотч выполнит защитную функцию, в период смены сезонов происходит движение грунта, а значит, утеплитель может быть поврежден.
- Далее производят монтаж системы как положено.
Но специалисты отмечают тот момент, что перед тем как крепить утеплитель, необходимо удостовериться в отсутствии протечек, иначе намокнувший материал не будет полноценно выполнять свое предназначение. На самом деле процедура утепления достаточно проста, главное подобрать правильный для себя материал.
Сохраняем тепло в канализации теплоизоляционными материалами
Теплоизоляция труб
Если по тем или иным причинам проложить канализацию глубокого залегания не представляется возможным, то вы можете прибегнуть к использованию утеплительных материалов. Также применение утеплителей может использоваться в регионах с вечной мерзлотой, когда глубина залегания труб не имеет никакого значения (отрицательная температура сохраняется на всей глубине).
В продаже в специализированных магазинах и на сайтах имеется достаточно большой ассортимент утеплительных материалов для трубопроводов. Так, для создания прослойки между трубой и окружающей средой, применяются вспененные полимеры, различные модификации минеральной ваты, асбестовое волокно и так далее
Самой важной характеристикой таких материалов является теплопроводность, то есть способность предотвращать выравнивание температур по разные стороны утеплительного материала. Действительно, канализационные стоки сами по себе имеют положительную температуру и основная задача утепления канализационных труб состоит в том, чтобы температура стоков не снизилась до отрицательной на всем пути прохождения от дома до финальной точки
Тепло канализационных стоков должно оставаться при них, а не передаваться окружающему замерзшему грунту.
Но способность задерживать распространение низкой температуры от грунта к канализационным трубопроводам не является единственной функцией утеплительных материалов.
Применение различных утеплителей
Хороший утеплитель не только задерживает перенос холода, но и предотвращает воздействие на трубы грунтовых вод. Также утеплитель должен быть инертен по отношению к окружающей среде и к материалу самой трубы. Следовательно, он не должен разлагаться в грунте и провоцировать повреждение канализационных труб, например, коррозию. Хорошим свойством теплоизолятора будет и высокая прочность.
Отличным современным теплоизоляционным материалом является базальтовое волокно. Изготовленное из естественных природных материалов, волокно на предприятиях формируется в плиты, маты или ткань, которыми могут обертываться трубы подземных коммуникаций. Такой материал является абсолютно экологически нейтральным, отличается невысокой ценой и используется как для строительства теплоизоляции внутри зданий, так и на наружных участках
Немаловажной характеристикой теплоизоляции является ее пожарная безопасность. Особенно такое свойство важно для производства внутренних работ, так как в подвалах или на цокольных этажах участки с теплоизоляцией могут соседствовать с участками с высокой температурой, например, с отопительными системами
Помимо базальтового волокна при утеплении наружных участков канализационных трубопроводов можно применять и другие материалы. При их приобретении внимательно изучите указанные на упаковке характеристики, убедитесь, что материал может беспрепятственно контактировать с открытым грунтом.
Рассмотрим особенности утеплительных материалов
- Минеральное или базальтовое волокно. Несмотря на экологическую нейтральность вам придется задействовать довольно большое количество такого материала, чтобы обеспечить эффективную теплоизоляцию.
- При применении пенополиуретана можно приобрести канализационную трубу уже с интегрированным утеплителем, что существенно облегчает их монтаж. Кроме того, пенополиуретановые оболочки выпускаются уже в виде готовых наборов, которые надеваются на трубу, как скорлупа.

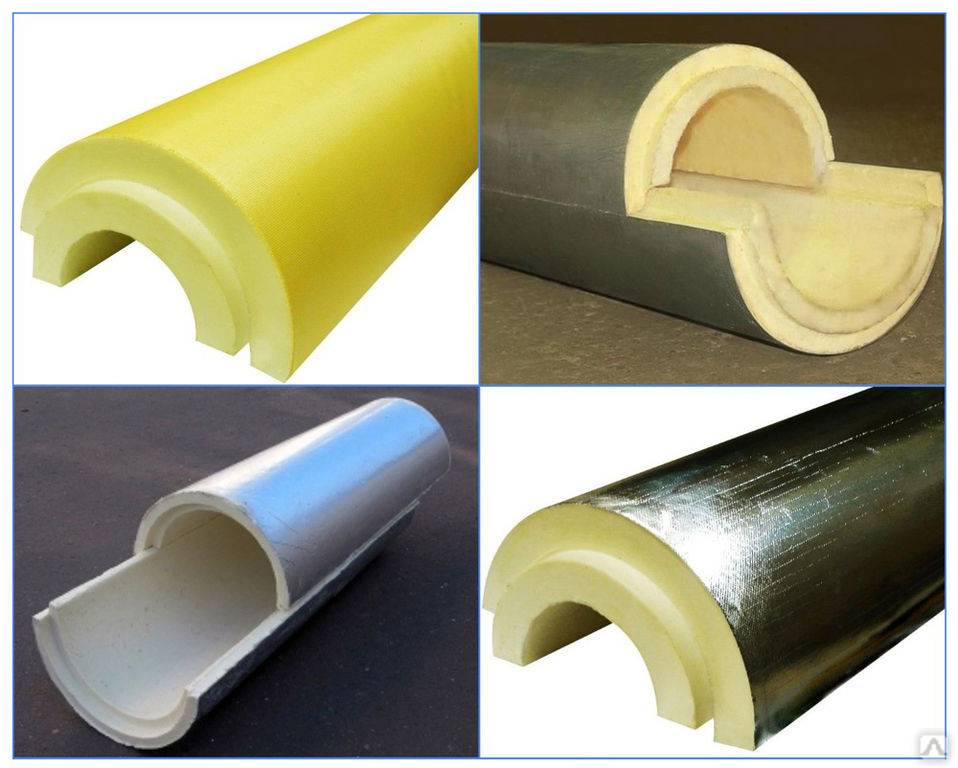

Пеноплиуретановая скорлупа
- Очень похожа на предыдущий вариант теплоизоляция из пенополистирола или пенопласта. Вспененный полимер формируется в виде готовых оболочек, которые соединяются между собой замковым соединением.
Скорлупа из пенополистирола
- Еще одним перспективным теплоизолятором является пеноизол. Он наносится на трубы с применением специального оборудования, что с одной стороны осложняет работу, а с другой полностью защищает ее от внешнего воздействия. Как правило, такой способ теплоизоляции применяется только при промышленном строительстве.
Утепление пеноизолом
- Довольно удобно использование вспененного полиэтилена. Такой теплоизолятор выпускается в виде «чулков» с разрезом. После монтажа участок с разрезом просто заклеивается скотчем.
Вспененный полиэтилен
ГОСТы на полиэтиленовые трубы
Виды полиэтиленовых труб регулируются ГОСТами, в которых закреплены основные требования к созданию элементов трубопровода. Они уже были упомянуты выше, но в этом разделе вкратце приведены их названия и ссылки для скачивания.
ГОСТ 2009
Для нормативов производства разработан ГОСТ Р 50838-2009 (ИСО 4437:2007) Трубы из полиэтилена для газопроводов. Технические условия. Здесь описаны свойства и конструкция элементов системы, а также нормы, которым они должны соответствовать.
ГОСТ 2018 (газопровод)
В 2018 году были внесены изменения в нормативы производства газовых полиэтиленовых труб. В этом случае разработан ГОСТ Р 58121.2-2018 (ИСО 4437-2:2014) Пластмассовые трубопроводы для транспортирования газообразного топлива. Полиэтилен (ПЭ). Часть 2. Трубы. Здесь рассмотрены требования к производству элементов для газопровода.
ГОСТ на водопроводные трубы ПЭ
ГОСТ 18599 2001 регулирует установку и конструкцию элементов трубопровода. В нем отражены основные моменты их производства в напорных системах.
В 2013 году был разработан дополнительный документ ГОСТ 32415 2013, в котором предусмотрены этапы конструирования напорных сооружений для водоснабжения, отопительных систем и дополнительных деталей.
ГОСТ на канализационные трубы ПЭ
Технические характеристики для канализационных труб рассмотрены в ГОСТ 22689 2014. Сюда же внесены требования к конструкции трубопровода, свойствам и применению.
Утепление посредством теплоизоляционных материалов
Определяя, как утеплить канализационную трубу на улице, часто выбирают изоляцию при помощи утеплителей, широко применяемых в строительной отрасли. Обычно для удобства монтажа они имеют оболочку цилиндрической формы с внутренним диаметром, соответствующим стандартному размеру канализационной трубы.
Стекловата
Основной данного теплоизолятора являются длинные стеклянные нити, которые получают из битого стекла посредством нагрева до 40º С. и выдувания из центрифуги – это существенно удешевляет процесс изготовления.
Рис. 6 Утеплитель для труб канализации из стекловаты
Волокна толщиной 3 – 15 мкм. находятся в воздушной среде во взвешенном состоянии, поэтому материал имеет низкую плотность и высокую устойчивость к вибрации, помимо этого стекловата обладает следующими полезными свойствами:
- Материал не горюч, обладает высокой термоустойчивостью и может выдерживать диапазоны температур от -400 до +700 С.
- Его теплопроводность колеблется в диапазоне от 0,045 до 0,065 Вт./м.*C., что является довольно низким показателем, уступающим лишь некоторым полимерным материалам.
- Стекловата пропускает пар и не боится влаги, устойчива к большому количеству агрессивных химических веществ и биологическому воздействию.
- Материал является экологически чистым и безвредным для здоровья человека.
К недостаткам стекловаты как утеплителя можно отнести ее низкую плотность, склонность к усадке и неудобство монтажа.
Стекловата выпускается в рулонах и плитах, для утепления канализации наиболее подходят фольгированные цилиндрические оболочки с соответствующим внутренним диаметром.

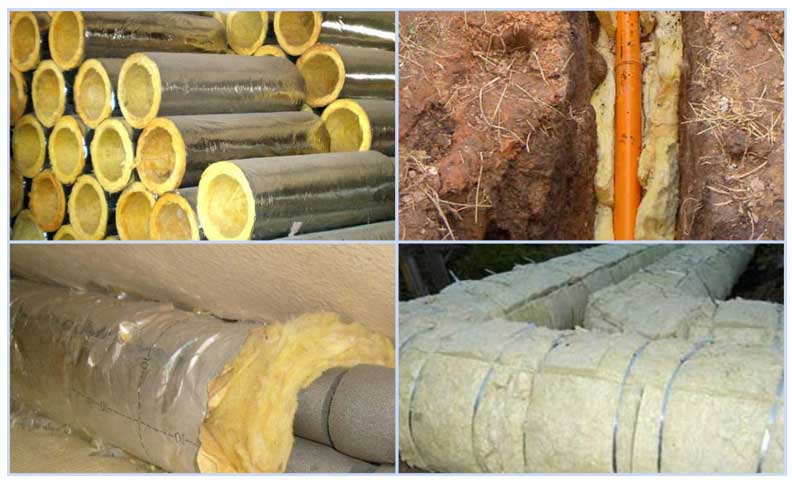

Рис.7 Теплоизоляция канализационных труб в земле минватой
Минеральная вата
Минвата выпускается двух типов – шлаковата и базальтовая. Первая имеет низкую плотность и высокое водопоглощение, ее не рекомендуется использовать на металлических поверхностях и в жилых помещениях – благодаря этим свойствам она имеет очень ограниченное применение.
Базальтовая минеральная вата, которая производится путем расплавления базальта и формирования из него тонкого волокна, по праву занимает лидирующее положение среди утеплителей, обладая следующими полезными свойствами:
- Низкая теплопроводность 0,04 Вт./м.*C. способствует широкому применению материала в строительной отрасли для утепления различного вида поверхностей и трубопроводов.
- Материал не горюч, стоек к воздействию многих химических веществ и температурным перепадам, является экологически безопасным.
- Вата устойчива к влиянию влаги, но может ее напитывать, поэтому ее рекомендуется применять в сухой среде.
- В отличие от стекловаты, базальтовая вата имеет более высокую плотность, благодаря чему ее легче монтировать и эффективнее использовать в условиях давления на поверхность.
Материалы для утепления
Утеплитель для канализационных труб должен обладать следующими свойствами:
- Водонепроницаемостью;
- Негорючестью;
- Долговечностью;
- Простотой монтажа.
Также рекомендуется выбирать такие утеплители для труб канализации, которые будут стойки к химическим и биологическим воздействиям, не будут разрушаться под воздействием влаги. Немаловажным является и стоимость материала.
Наиболее часто для утепления канализации используются следующие теплоизоляционные материалы:
- Пенополистирол. Особая структура позволяет сохранять необходимую температуру длительное время. Из пенополистрола делают скорлупу, которая легко монтируется и обеспечивает хорошую теплоизоляцию. Утеплитель можно использовать для защиты канализации повторно;
- Пенопласт. Является разновидностью пенополистирола. Он также обеспечивает отличную теплоизоляцию, стоек к воздействию воды, что гарантирует долгий срок эксплуатации;
- Базальтовое волокно. Рулонный теплоизоляционный материал, который получают из особых волокон. Отличается долговечностью, надежностью, простотой монтажа. Но у него имеется существенный недостаток, который зачастую играет главную роль в выборе утеплителя – это высокая цена;
- Минеральная вата. Главное преимущество материала – низкая цена при достаточно хороших теплоизоляционных показателях. Однако при выборе минеральной ваты необходимо помнить о том, как утеплить канализацию правильно. Обязательно нужно предусмотреть гидроизоляцию, так как материал под воздействием влаги теряет свои первоначальные свойства. И тогда канализационные трубы могут с легкостью замерзнуть;
- Вспененный полиэтилен. Отличается малой толщиной, но при этом отлично сохраняет тепло. Однако для регионов с холодными зимами трубы необходимо обматывать вспененным полиэтиленом в 2-3 слоя. Материал устойчив к воде, его можно использовать несколько раз. Но при отделке труб нужно быть осторожным, так как утеплитель легко рвется даже при незначительном механическом воздействии. Продается материал в рулонах или в виде трубок различного диаметра;
- Пеноизол. Этот материал используется в частном строительстве крайне редко. Объясняется это высокой стоимостью утеплителя и сложностью монтажа. Пеноизол наносится из баллончиков распылением. Для обработки труб требуется большое количество таких емкостей. Преимущества материала – высокая теплоизоляционная способность, стойкость к пониженным температурам, монтаж не требует использования дополнительных элементов, креплений;
- Пенофол. Представляет собой многослойный материал, который состоит из фольги и нанесенного на нее вспененного полиэтилена. Пенофол не только эффективно защищает от холода, но обеспечивает надежную гидроизоляцию. В продажу материал поступает в рулонах. Утепление канализационных труб в земле с помощью пенофола стало очень распространено среди владельцев частных коттеджей и домов;
- Керамзит. Сыпучий материал, который используется в качестве утеплителя с давних пор. Достаточно засыпать траншею с канализационными трубами, чтобы обеспечить отличную защиту от холода. Однако керамзит должен быть сухим, поэтому не стоит использовать его в местах, куда могут попасть грунтовые воды.
Утеплители, которые теряют свои свойства под воздействием воды, необходимо дополнительно защитить гидроизоляцией.
При утеплении наружной канализации также можно совмещать несколько теплоизоляционных материалов. Например, обернутые утеплителем трубы расположить на керамзитовую подушку. Сверху также засыпать керамзитом. Такое обустройство системы сводит к нулю риск промерзания канализации.
Можно утеплить трубы канализации в частном доме своими руками. Процесс монтажа отличается простотой и легкостью.
Выбираем утеплитель
Утепление наружной канализационной трубы правильно подобранным теплоизолирующим материалом – залог надёжности и экономии денежных средств. Ассортимент в данном сегменте отечественного рынка настолько широк, что сделать выбор, порой, бывает достаточно сложно. Однако стоит прислушаться к мнению экспертов. Они рекомендуют приобретать лишь такие утеплители, которые не нуждаются в дополнительной гидроизоляции.
Пенопластовый утеплитель для канализационных труб «скорлупа»
Пенопласт. Этот материал состоит из спёкшихся друг с другом гранул размером до 50 мкм. Изготовленная из пенопласта скорлупа – это разрезанный по диаметру полый цилиндр. Простота обустройства теплоизоляции является одним из её достоинств. Даже тем, кто не знает, как утеплить трубу канализации, сделать это будет под силу самостоятельно. До укладки в грунт скорлупу необходимо просто надеть на сегмент трубопровода, после чего скрепить половинки строительным скотчем или хомутами.
К другим плюсам данного теплоизоляционного материала следует отнести:
- экологическая чистота;
- продолжительный срок эксплуатации;
- лёгкость демонтажа в случае необходимости проведения ремонтных работ;
- невысокая стоимость.
Экструдированный пенополистирол (пеноплекс). Этот вспененный материал тоже состоит из гранул. Для тех, кто занят поиском ответа на вопрос, как утеплить в земле канализационную трубу, пеноплекс будет наилучшим выбором.
Утеплитель для труб различных диаметров из пеноплекса «скорлупа»
Обусловлено это многими факторами:
- Во-первых, данный материал выдерживает большие механические нагрузки.
- Во-вторых, его можно эксплуатировать при повышенной влажности.
- В-третьих, продолжительный – не менее 50 лет (!) – срок службы.
Кроме того, экструдированный пенополистирол характеризуется высокой жёсткостью. Благодаря этому свойству, его также применяют для утепления отмосток, подвалов и фундамента частного дома.
Технологическая минеральная вата. Этот материал подразделяется на следующие виды:
Стекловата. В качестве сырья для её изготовления используется стекло. Утепление труб канализации стекловатой получило наибольшее распространение за счёт невысокой стоимости, низкой теплопроводности и повышенной стойкости к вибрационным нагрузкам.
Утеплитель для труб из базальтовой ваты с внешней защитой из фольги
Базальтовая вата. Утеплитель, изготовленный из базальтовой ваты, более универсален по сравнению со стекловатой, или с другой аналогичной по функциональному предназначению продукцией. Обусловлено это тем, что на основе базальтовых волокон современная промышленность может производить материалы с разными прочностными показателями. Это позволяет придавать утеплителю разную форму без ущерба целостности его конструкции.
Базальтовая вата выпускается в виде цилиндров и рулонов. У многих наших соотечественников вполне резонно может возникнуть вопрос: как утеплить трубы канализации при помощи данного материала с минимальными затратами.
Рулонный утеплитель шлаковата с защитным внешним слоем из фольги
Шлаковата. Для изготовления этого материала используется доменный шлак — один из отходов процесса выплавки чугуна в домнах. К недостаткам шлаковаты можно отнести её способность быстро впитывать воду. По этой причине для утепления трубопроводов, проложенных в земле, включая канализационные трубы, её необходимо защитить слоем гидроизоляции.
Фольгированный изолон. Широкое распространение этот материал получил за счёт стойкости к влаге и бактериям, повышенной прочности, лёгкости монтажа и продолжительного срока службы – более 50 лет. Особых знаний, как утеплить трубу канализации на улице с помощью фольгированного изолона не требуется. Рулон просто нарезается на узкие полосы и обматывается на трубе по спирали. Фиксация осуществляется с помощью пластиковых хомутов, изолентой или скотчем.
Износостойкий рулонный утеплитель фольгированный изолон
ПНД ˗ полиэтилен низкого давления. Трубопроводы из этого материала отличаются пластичностью. Кроме того, ПНД характеризуется низкой теплопроводностью. Благодаря сочетанию этих свойств сам материал может служить в качестве теплоизолятора инженерных коммуникаций на улице. И даже если всё-таки образуется лёд, труба не порвётся, а немного деформируется. С наступлением тёплой поры года конструкция приобретёт первоначальную форму.
Гофрированные трубы из полиэтилена низкого давления в качестве утеплителя
Пенополистирольный теплоизолятор для труб

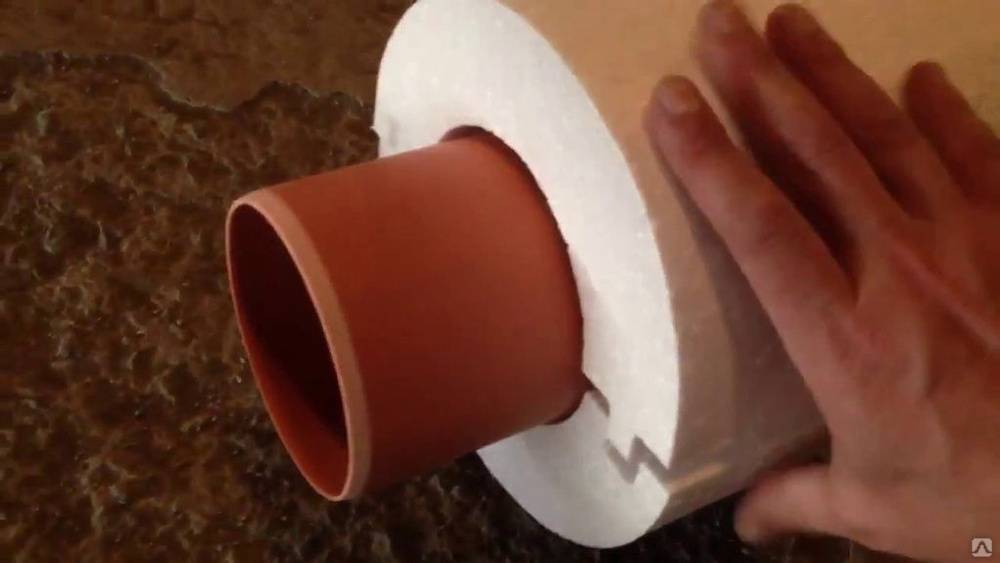

Скорлупы из пенопласта являются популярным изолятором для утепления труб канализации. Два процента его состава — мелкие, от 1 до 5 мм, полистирольные гранулы, остальные 98% — воздух. После обработки материала газообразователем гранулы приобретают легкость, упругость, притягиваются друг к другу и склеиваются.
Путем прессования с последующей обработкой паром высокой температуры, материалу придают нужную форму.
Фактически это простой пенопласт, но в форме скорлупы, рассчитанной на неоднократное использование. Разность между коэффициентом теплопроводности пенополистирольной изоляции (0.03-0,05) и минеральной ватой небольшая. Скорлупа, имеющая форму полусфер, справляется с задачей сохранения тепла вполне эффективно.
Пенопластовая скорлупа может состоять из 2 или 3 элементов. По их бокам имеются замки с устройством для закрепления. Скорлупу подбирают по диаметру трубы и, надев на нее, защелкивают
Так как пенопласт не очень устойчив к механическим воздействиям, производители снабжают скорлупы внешним покрытием из алюминиевой фольги, стеклопластика и других материалов.
Высокие теплоизолирующие свойства обеспечивают тонкостенные микроячейки, не пропускающие тепло. Срок службы теплоизоляционной скорлупы довольно большой — около 50 лет.
Есть 2 вида этого материала – обыкновенный и экструдированный пенополистирол. Характеристики последнего выше, но и стоимость отличается в большую сторону.
Несмотря на массу положительных качеств, есть у пенополистирола и недостатки. Он не переносит ультрафиолета, поэтому при прокладке труб на открытых местах, требуется дополнительная защита от солнца. Материал этот плотный, но хрупкий, а при горении может стать причиной отравления, т.к. выделяемый им дым ядовитый.
Монтажные работы настолько просты, что не требуют специальной квалификации. Одев сегменты изоляции на канализационную трубу, выполняют нахлест, сместив их по длине по отношению друг к другу на 200-300 мм. Во избежание появления мостиков холода, элементы теплоизоляции стыкуют между собой при помощи системы в четверть или шип-паз.
После выполнения соединения обе детали сильно сжимают. Места контакта проклеивают скотчем. Иногда стыки промазывают клеем, но тогда утеплитель теряет такое преимущество, как возможность повторного использования, т.к. при демонтаже его придется разрезать.
На оболочку надевают защитное покрытие, которое идет в комплекте с ней или просто обматывают полиэтиленовой пленкой, если его нет.
Используют скорлупу как на надземных трассах, так и для прокладки магистрали под землей. Этот утеплитель можно надеть на трубу с минимальным диаметром 1.7 см и максимальным — 122 см. Уже при диаметре 200 мм, цилиндр состоит из 4 элементов, а у крупных изделий их может быть и 8.
Траншеи с канализационными трубами засыпают сначала песком на высоту около 0.2 м, затем землей. В регионах с очень холодной зимой теплоизоляцию в виде скорлупы из пенополистирола дополняют утепляющим кабелем, поместив его под оболочку.
Галерея изображений
Фото из
Полистирольная скорлупа для утепления труб
Скорлупа из обычного пенопласта
Использование в подвальном помещении
Пенополистирольная скорлупа с гидроизоляцией
