Утеплитель для теплого водяного пола: правила выбора и укладки

Преимущества и недостатки

В отличии от обычных радиаторных систем отопления, у водяного теплого пола есть перед ними ряд преимуществ, а именно:

  • Прогревание воздуха от пола к потолку. При таком подходе, воздух над поверхностью пола будет всегда теплее, чем у потолка, что идеально с точки зрения комфорта и здоровья. Большинство же систем отопления обогревают помещение посредством конвекции, когда воздух, нагреваясь от радиаторов и конвекторов, сразу поднимается к потолку. В результате голова у вас потеет, а ноги мерзнут — согласитесь, это некомфортно.
  • Значительно меньшие затраты на отопление. Водяной теплый пол обеспечивает тепловой поток мощностью 40-150 Вт/кв.м при температуре переносящей тепло жидкости равной всего 30-50° C.

Однако в частных домах ничто не препятствует установке водяного теплого пола, а вот как правильно провести его монтаж — разберем подробнее.

Устройство стяжки под водяной теплый пол

Опытные отделочники для организации теплого пола предпочитают использовать традиционную заливку стяжки бетоном. Технология полусухой стяжки позволяет существенно уменьшить срок сдачи основания под финишную отделку, что является плюсом, но такой тип выравнивания пола имеет и существенные минусы по сравнению с обычным бетонированием:

  • Даже при самом тщательном уплотнении сухой смеси в толще слоя остаются воздушные пробки, которые являются препятствием для прохождения тепловых волн от нагревателя. В итоге эффективность теплых полов резко падает;
  • Особенно заметны потери, если полусухую стяжку выполняют на первом этаже. В этом случае коэффициент полезного действия равен 0,5.

Более плотная структура бетонного основания позволяет без помех проходить тепловым волнам, соответственно, для получения заданных параметров нагрева воздуха в помещении понадобиться гораздо меньше энергии, чем при функционировании в полусухой стяжке.

Необходимые материалы и инструменты

Прежде чем приступить к укладке теплого водяного пола в стяжку своими руками, потребуется приобрести следующие материалы:

  • трубы сечением 16-25 мм из пластика, металлокерамики или меди;
  • коллектор под расчетное число выходов;
  • пенополистирольную подкладку с нанесенной на нее разметкой для монтажа;
  • полиэтиленовую пленку;
  • соединительные фитинги;
  • армирующую сетку из стекловолокна, рекомендуемый размер ячеек – 3 мм;
  • хомуты для крепления труб к основанию;
  • демпферную ленту;
  • цемент, лучше всего выбирать марку М500;
  • песок карьерный;
  • направляющие для маяков;
  • фиброволокно;
  • пластификатор для бетона.

Для работы потребуются следующие инструменты:

  • емкость для приготовления смеси;
  • ручной миксер;
  • лазерный уровень;
  • правило;
  • строительный нож;
  • измерительная рулетка;
  • плоскогубцы;
  • клей ПВА;
  • мастерок.

Инструкция по устройству мокрой стяжки

При выполнении работ следует придерживаться определенной технологии:

  • До начала работ необходимо освободить поверхность от пыли и грязи.
  • В целях обеспечения гидроизоляции пола, поверхность застилается полиэтиленовой пленкой. Пленка укладывается внахлест, стыки проклеивают скотчем, у стен пленка поднимается на 150 мм.

Демпферная лента устанавливается на клей ПВА по нижней части стен. Используя лазерный уровень, на поверхности стен наносят горизонтальную отметку на высоте 1200 мм от пола. После чего находят точку максимума. Расчет слоев пола ведут от данной отметки, необходимо учесть толщину пенополистирольной основы или фольгированной подложки, сечение труб, высоту армирующей сетки и минимальную толщину заливки. Таким образом определяется высота стяжки над водяным теплым полом.

  • На поверхность укладывается утеплитель, который не позволит уходить теплу в толщу плиты перекрытия.
  • Следом укладывается сетка, которая выполняет армирующие функции для стяжки.
  • На расстоянии 50 мм от стены монтируют первый ряд труб, далее спираль раскручивают с зазором между соседними трубами не менее 120 мм.
  • Хомутами трубы крепят в сетке.

Устанавливают направляющие для заливки раствора.

  • Заливать раствор на готовое основание следует разом, без перерывов, поэтому для приготовления раствора потребуется большая емкость или несколько человек, которые будут постоянно готовить новые порции. Для стяжки рекомендуется использовать цемент и песок в пропорции 1 к 3, на каждый кубометр раствора необходимо добавлять 800-900 грамм фиброволокна, которое засыпается в смесь небольшими порциями. Объем воды равен примерно объему цемента, но оптимальное количество подбирается исходя из пластичности готовой смеси.
  • Раствор готов, можно заливать основание. Работу начинают с дальнего угла и постепенно, разравнивая поверхность правилом по маякам, доходят до дверного проема.
  • В течение двух недель необходимо ежедневно сбрызгивать свежую стяжку водой, чтобы не допустить растрескивания поверхности. После смачивания на пол укладывают полиэтиленовую пленку.
  • Когда основание затвердеет, следует срезать со стены излишки полиэтиленовой пленки и демпферной ленты. Тогда же необходимо удалить маяки, заделать выемки раствором.

К настилу финишного покрытия приступают спустя 28 суток после заливки.

Способы и правила укладки труб

Не вдаваясь в подробности скажем, что наиболее выгодный и правильный во всех отношениях вариант — использование при монтаже водяного теплого пола металлопластиковых или полипропиленовых труб.

Важный момент — выбор способа укладки труб. Фактически их всего два:

  1. «Змейка». При этом методе укладки нагретая жидкость поступает в систему у внешней стены, и постепенно охлаждается при движении по контуру. Из-за этого возникает дисбаланс — в начале контура температура поверхности пола будут выше, а в конце, соответственно, значительно ниже. Вариантом решения этой проблемы является увеличение мощности нагнетающего насоса или укладка труб в виде двойной «змейки»;
  2. «Улитка». Благодаря тому, что при этом способе укладки труб теплого водяного пола происходит чередование холодных и горячих потоков, температура будет практически одинаковой по всей площади помещения.

В разных случаях предпочтение отдается разным способам укладки. В небольшом помещении выгоднее использовать «улитку», так как она проще монтируется (все изгибы трубы составляют угол в 90 градусов) и для обеспечения циркуляции жидкости требуется насос меньшей мощности (стоит он соответственно дешевле).

В помещениях больших размеров, где укладывается несколько контуров теплого пола, укладка змейкой позволяет сделать их одинаковой длины. Это, в свою очередь, обеспечивает более простую балансировку системы.

При планировке раскладки труб следует опираться на следующие правила:

  • Вдоль наружных стен помещения трубы должны быть уложены плотнее, чем на остальной площади, чтобы компенсировать потери тепла, а отступ от стены должен составлять не менее 15 см;
  • Расстояние между трубами не должно быть менее 10 см, так как это не эффективно с точки зрения расхода материалов, а также чревато появлением эффекта теплового моста, когда температура жидкости во всей системе станет одинаковой, чего быть не должно;
  • Шаг укладки труб греющего контура водяного теплого пола не должен превышать 25 см;
  • Крайне не рекомендуется делать тепловые контуры длиной более 100 м, так как это чревато большими гидравлическими потерями. Оптимальная длина контура составляет 50-60 м.

На просторах интернета можно встретить немало способов крепления труб перед заливкой бетонной стяжки, однако мы рассмотрим только самые распространенные из них.

  1. Если в качестве утеплителя используются профильные теплоизоляционные плиты, то труба просто укладывается на нужном расстоянии между выступами посредством нажима ногой;

    Монтаж труб на плиты утеплителя

  2. Если в качестве утеплителя был выбран материал с гладкой поверхностью, например, плиты экструзированного полистирола, на него могут быть наклеены специальные монтажные пластмассовые планки;

    Укладка труб на монтажную планку

  3. Третий способ — крепление к арматурной сетке с ячейками 5×5 или 10×10 см. Она укладывается поверх утеплителя, на нее ложатся трубы, которые фиксируются на сетке с помощью обычной проволоки или пластиковых хомутов.

    Крепление труб к арматурной сетке на хомуты

Уложенную на утеплитель сетку ни в коем случае нельзя считать армирующем слоем стяжки, так как, находясь в самом низу, она не перенимает никаких нагрузок.

Монтаж труб теплого пола начинают от подающего коллектора. Очень рекомендуется делать контур из цельной трубы, так как сочленения увеличивают возможность появления протечек.

Количество контуров определяется главным образом геометрией помещения — если оно сложное (имеет форму буквы Г, П, либо какую-то другую) или вытянутое (одна из стен длиннее 8 м или отношение ширины к длине меньше чем 1:4), то понадобится укладка деформационного шва.

Делают его из той же демпферной ленты, которая укладывается на теплоизоляцию, и делит помещение на сектора. В каждый сектор должен быть уложен свой контур теплого пола, а в местах пересечения ими ленты, трубы должны быть уложены в металлические или пластиковые гильзы.

Исходя из вышесказанного, еще на этапе планирования необходимо просчитать количество контуров, чтобы приобрести коллектор с нужным количеством входов-выходов.

Конструкционные особенности систем теплого пола

Классическое радиаторное отопление относится к конвекционному типу. По трубам и секциям радиаторов циркулирует теплоноситель t = +80… +95°C. Нагретые воздушные массы поднимаются от радиаторов и труб вверх, а холодный воздух опускается вниз. Конвекционные потоки возникают из-за разности температур в разных частях помещения на одной горизонтальной плоскости. При таком способе отопления наибольшая концентрация прогретых воздушных масс располагается на уровне головы человека и под потолком, то есть там, где это не актуально.

Более прогрессивная по сравнению с радиаторным отоплением система теплого пола с обширной поверхностью нагрева позволяет держать ноги в тепле, как рекомендует известная поговорка, а голову в холоде. Если точнее, то на уровне пола воздух прогревается до 24 градусов Цельсия, а на высоте двух метров температура порядка +16°C. Равномерный теплообмен и температурный режим для человека считаются наиболее благоприятными, комфортными.

Конструкционно системы теплых полов делятся на несколько категорий.

  1. Жидкостные. Трубы теплого пола подключаются к системе центрального отопления (при условии сохранения ее гидравлической целостности) либо котлу. Внутри труб циркулирует нагретый теплоноситель — вода/этиленгликоль. Монтаж выполняется настильным методом либо в толщу бетонной стяжки.

  2. Электрические. По принципу обогрева делятся на конвекционные и инфракрасные, а в зависимости от исполнения бывают пленочными, стержневыми, на основе аморфной металлической ленты и кабельными (в виде нагревательных матов и отдельного греющего кабеля). Пленочные инфракрасные системы укладываются только сухим способом, остальные виды нагревательных элементов допускается монтировать в стяжку либо клеевой слой под керамогранит/плитку.

  3. Гибридные или комбинированные электро-водяные системы. Внутри труб теплого пола проложен греющий кабель, передающий энергию циркулирующему теплоносителю. Монтаж выполняется либо в стяжку, либо сухим способом по жёсткому плитному утеплителю.

Потребительские плюсы всех горизонтальных низкотемпературных систем отопления очевидны: это и эстетика, заключающаяся в отсутствии видимых нагревательных элементов, и комфорт, достигающийся благодаря мягкому и равномерному прогреву всей площади помещения, и очевидная польза для здоровья, выражающаяся в отсутствии циркуляции пыли и сквозняков.

Энергоэффективность — немаловажное достоинство теплых полов, особенно оборудованных интеллектуальными функциями автобалансировки, круглосуточно поддерживающих степень нагрева теплоносителя или нагревательных элементов на оптимальном уровне, что позволяет сократить расходы на отопление минимум на 12-15%. Но с одним условием: система теплого пола была собрана грамотно, то есть с использованием высокоэффективного утеплителя. В противном случае лучистое тепло будет рассеиваться не только вверх, но и распространяться в толщу плит перекрытия, подогревая нежилой подвал или потолок нижнего этажа, что, соответственно, оборачивается перерасходом энергоресурсов и нивелированием главного достоинства всей концепции горизонтального отопления

В противном случае лучистое тепло будет рассеиваться не только вверх, но и распространяться в толщу плит перекрытия, подогревая нежилой подвал или потолок нижнего этажа, что, соответственно, оборачивается перерасходом энергоресурсов и нивелированием главного достоинства всей концепции горизонтального отопления.

В качестве утеплителей под системы теплых полов используются как синтетические, так и натуральные материалы, каждый из которых имеет свою область применения и нюансы монтажа. На схеме ниже представлен пример пирога теплого пола, смонтированного поверх ж/б плит перекрытия, утеплитель, необходимый для равномерного распределения тепла от нагревательных элементов, представлен полиизоциануратными плитами LOGICPIR Полы от ТЕХНОНИКОЛЬ.

Схема обустройства энергоэффективной системы теплого пола с использованием теплоизоляционных плит LOGICPIR Полы от ТЕХНОНИКОЛЬ

Толщина утеплителя для пола

Важнейшим этапом отделки любого помещения является утепление полов. Многие недооценивают величину потерь тепла через пол, а ведь правильно подобранный утеплитель позволяет экономить на отоплении до 30% энергии.

Особенно большая экономия достигается при использовании системы теплого пола, которую просто необходимо изолировать снизу, чтобы она не грела перекрытия или грунт.

Выбрать тип утеплителя, наилучшим образом подходящий для вашего помещения — это только половина дела.

Важно, чтобы слой утеплителя был достаточной толщины, ведь даже самый лучший утеплитель не обеспечит достаточной теплоизоляции, если будет уложен слишком тонким слоем. С другой стороны, излишне толстый слой утеплителя уменьшает высоту потолков в помещении и является неоправданной тратой денег.

Базовые коэффициенты теплопроводности изоляционных материаловλ, Вт/мК
Эковата0,040
Минеральная вата URSA0.052
Минеральная вата ISOVER0.048
Каменная вата Rockwool0.045
Каменная вата Рагос0.045
Жесткие мин. ватные плиты0.085
Пенополистирол0.041
Пеностекло0.12
Пенопласт0.05
Гравий керамзитовый 8000.21
Гравий керамзитовый 2000.11

Какая должна быть толщина утеплителя для пола? Важно понимать, что необходимая толщина утеплителя зависит от климатических условий в вашей местности. Очевидно, что при использовании одного и того же утеплителя в однотипных домах в Сочи и в Норильске потребуется совершенно разная толщина слоя

Поэтому нужно учитывать, что все рекомендации в статье даны для типичного климата средней полосы России, где температура зимой редко опускается ниже -25 градусов.

Если вы живете в более мягком или более суровом климате, то рекомендации нужно корректировать в большую или меньшую сторону. Рассмотрим основные типы теплоизоляции и необходимую толщину слоя при применении в различных типах перекрытий.

Факторы (ТП – теплый пол)Толщина утеплителя
ТП над отапливаемым помещением, в котором температура воздуха не ниже 18 градусов30 мм
ТП над отапливаемым помещением с температурой воздуха 10-17 градусов50 мм
ТП над отапливаемым помещением с температурой 0-10 градусов70 мм
ТП над неотапливаемым помещением100 мм
ТП на грунте в цокольном или подвальном этаже с заглублением менее 1,5 м120 мм
ТП на грунте в цокольном или подвальном этаже с заглублением 1,5м и более 60 мм

Советы по выбору матов

  • Не стоит стесняться требовать  в магазине сертификаты соответствия техническим условиям (ТУ) и действующим  экологическим и противопожарным требованиям. Приобретать маты, не имеющие  гарантийных обязательств производителя, не стоит. Беда в том, что рынок перенасыщен дешевыми подделками, изготовленных из непрочного пенопласта, неспособного сопротивляться нагрузкам, ложащимся на водяной пол.
  • Если есть возможность выбора, то, без колебаний, приобретать надо маты с ламинированием . Они одинаково хороши и для традиционной стяжки, и для полусухой.
  • Нужную толщину матов подбирают с учетом толщин будущей закрывающей стяжки и финишного напольного покрытия. Обязательно берется в расчёт общая термоизоляция помещения, степень утепления уже уложенного основания. В ряде случаев, когда пол заранее получил надежную термоизоляцию, можно вполне обойтись и тонкими матами с профильными бобышками – только для облегчения процесса выкладки труб по схеме.

Устройство тёплого пола

«Пирог» тёплого водяного пола — многослойная конструкция с жидким теплоносителем внутри. Основной элемент тёплого пола — труба из металла или полимера, по которой осуществляется циркуляция воды или антифриза. Каждый слой имеет свое предназначение, и играет важную роль для эффективного функционирования всей системы в целом. Поэтому, при сооружении следует соблюдать четкую последовательность.

«Пирог» водяного пола выглядит следующим образом:

  • основание — из дерева или бетонной плиты;
  • гидроизоляция — полиэтиленовая плёнка (0,1 мм);
  • теплоизоляция — пенополистирольные плиты, или другой утеплитель с плотностью 40 кг/м³ и толщиной от 300 мм;
  • водяной контур — трубопровод;
  • арматурная сетка — обеспечивает плотность стяжки, допустимая толщина прутьев 3 — 5 мм;
  • бетонная стяжка — раствор из бетона и цемента с пластификаторами;
  • финишное покрытие — любой материал совместимый с греющими полами.

В общей сложности, толщина данной конструкции в частном доме может составлять от 7 до 15 см. Контур водяного пола подсоединяется к коллекторному узлу.

Водяные конструкции бывают:

Тяжёлыми (мокрыми) — один из наиболее распространённых вариантов. Важная роль тут отводится черновому основанию, на него кладётся гидро- и теплоизоляция, трубы и армирующая сетка, и все заливается бетонным раствором. Данный способ рекомендован для кирпичных коттеджей имеющих бетонные перекрытия, которые способны выдержать тяжесть стяжки.

Лёгкими — основой под трубами являются пенополистирольные плиты. Они укладываются на черновой пол и на них монтируется водяной контур. Так как плиты оснащены бобышками, с помощью которых фиксируются трубы, то не требуется их дополнительное крепление. Сверху укладываются теплопластины, на которые стелется напольное покрытие.

К сведению! Данный вариант подходит для частных домов с деревянными перекрытиями, которые не способны выдержать тяжёлую конструкцию.

По деревянным рейкам — то есть основой будут служить дерево, к которому монтируются нагревательные элементы. Эта конструкция закрывается гипсоволокном и финишным покрытием. Но данный метод не надёжен, поэтому рекомендован для укладки в крайнем случае.

Трубы

Трубы в системе теплого пола – это самый важный элемент. Ведь именно по ним будет передвигаться нагретая вода. Их необходимо выбрать правильно.

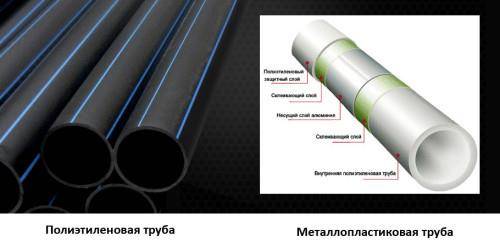

Выбираем трубы для теплого пола

Таблица. Виды труб для теплого пола.

ВидОписание

Медные

Очень хороший, но и очень дорогой вид. Для монтажа теплого пола подходит идеально, но вот что сами трубы, что комплектующие для них стоят очень дорого. Система теплого пола получается надежной, способной выдерживать практически любые нагрузки и очень высокие температуры нагрева, не лопается при переохлаждении.

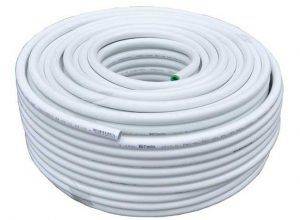

RE-X или сшитый полиэтилен

Часто встречающиеся трубы, довольно прочные и выдерживающие нагрев до +125 градусов. Когда по ним течет вода, то ее практически не слышно за счет высокого показателя звукопоглощения материала. Эластичный и приятный материал.

Металлопластик

Состоит из 3-5 слоев, которые соединены между собой специальным клеем. Центр трубы фольгированный, за счет чего повышается теплопроводность материала. Трубы хорошо гнутся.

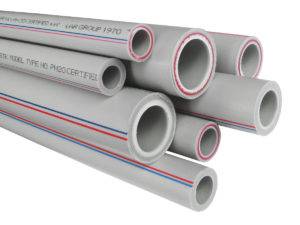

Полипропилен

Дешевый вариант, который почти не применяется для монтажа теплого пола, так как плохо гнется. Уложить его с необходимым шагом не получится, да и теплопроводность у него плохая.

Алюминиевые трубы для теплого пола — еще один возможный вариант

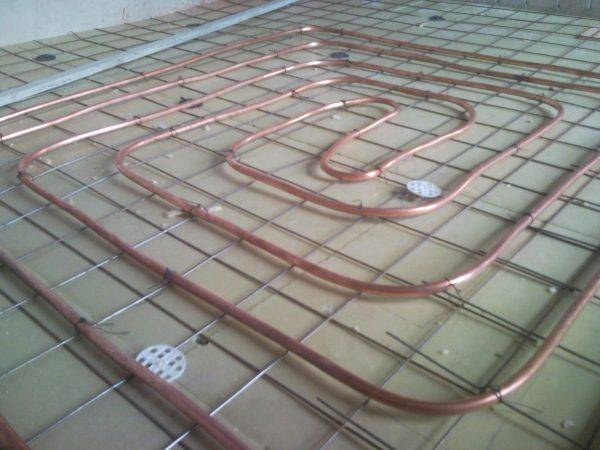

У медных труб много преимуществ

трубы для теплого пола

Рекомендуемый диаметр труб для теплого пола – 16-20 мм. При этом материал должен выдерживать нагрев до +95 градусов и давление до 10 Бар.

Трубы KAN-therm для теплого пола

Схемы укладки труб бывают разные, но чаще всего используются змейка, двойная змейка и спираль-улитка. Первая проста в исполнении, но по мере прохождения контура теплоноситель успевает значительно остыть. В этом случае укладка ведется от холодной зоны к теплой – например, от окна к стене. Спираль и двойная змейка сложнее в укладке, но эффективнее в плане обогрева.

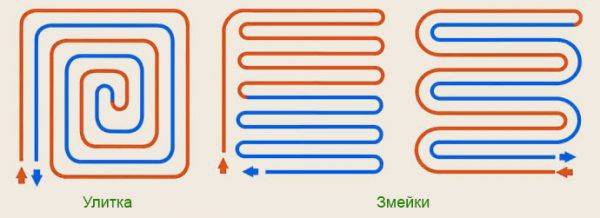

Как сделать водяной теплый пол — схемы укладки

Советы по укладке

  1. Контур должен начинаться всегда только от самой холодной стены – от внешней несущей или оборудованной окном.
  2. В случае если помещение не имеет общей стены с улицей, то систему можно укладывать от краев комнаты к ее центру.
  3. Постепенный нагрев пола обеспечит змейка.

Шаг укладки системы труб составляет обычно около 10-30 см: там, где теплопотери велики, шаг должен быть 15 см, а там, где они в норме или минимальны — 30 см.

Последовательность монтажа теплого водяного пола

Количество труб рассчитывать придется индивидуально для каждой комнаты. При этом учитываются габариты помещения, шаг между трубами, мощность котла, сечение трубы и масса других мелких нюансов.

Укладка труб

Если будет допущена ошибка в расчетах, то могут впоследствии возникнуть различные проблемы:

  • плохая циркуляция воды;
  • эффект «тепловой зебры» — чередование теплых и холодных участков на полу;
  • утечка тепла.

Теплый пол

Особенности выбора подложки

Выбирать подложку нужно тщательно, так как от неё зависит не только работа тёплого пола, но и атмосфера в вашем доме

Поэтому, при покупке утеплителя профессионалы советуют уделять внимание следующим моментам и делать выбор на основе ниже перечисленных параметров

Видео

Как выбрать подложку под ламинат или паркетную доску ? Подложки под тёплый пол как выбирать

Watch this video on YouTube

  1. Водяной пол — для такой конструкции применяется фольгированная подложка со светоотражающим покрытием. Данный мат стоит недорого, и отлично подходит при желании сэкономить жизненное пространство, однако вид не рекомендован для цокольных этажей. Для водяных полов лучше брать плёночные модели, они хоть и дороже, но оснащены повышенными теплосвойствами. Отличное решение для водяной конструкции — подложка из экструдированного пенопласта с бобышками, она обладает повышенным качеством и простотой монтажа, так как трубы укладываются в пазы. Выбор рулонного пробкового материала или вспененного полистирола будет также хорошим вариантом.
  2. Электрический пол — подойдёт фольгированный  рулонный или плиточный утеплитель. Не рекомендуется наличие алюминиевого отражающего слоя, лучше, если это будет вакуумное напыление. Если высота допускает более толстый пирог, то стоит положить пенополистирол с фольгированным слоем толщиной 2 — 3 см. При ограничении в высоте, в качестве теплоизоляции можно использовать вспененный полиэтилен 2 — 3 мм.

Для инфракрасной модели пола можно выбрать листы ДСП или магнезитовые плиты, но предварительно потребуется проложить фольгированную плёнку.

По виду полового покрытия

Чем меньше вес напольного покрытия, тем допустимо использовать подложку с более низкой прочностью.

При монтаже ламината можно применять вспененный полимер, а при использовании керамической плитки, укладка которой будет осуществляться на бетонную стяжку, нужна подложка из экструдированного материала, который имеет повышенную прочность.

Под линолеум требуется только твёрдая основа или дополнительная тонкая бетонная стяжка.

По типу основания

Практически любой вид подложки, возможно, укладывать как на бетонное черновое основания, так и на деревянное.

Единственная особенность при монтаже на деревянный пол повышенный уровень гидроизоляции и огнестойкости.

Разновидности утеплительных материалов

Существует множество видов утеплителей. Однако не все укладывают под обогреваемый пол. Добавив под некоторые из них дополнительные защитные пленки, можно избежать проблем. Все теплоизоляторы подразделяются на две категории: в плитах и рулонах.

К утеплителям в форме плит относятся: пенопласт, пенополистирол, профильные монтажные маты. К рулонным видам утеплителей относятся фольгированная отражающая теплоизоляция, минеральные, пробковые утеплители.

Пенополистирол

Пенополистирол

Наилучший утеплитель для водяного пола – экструдированный пенополистирол высотой 5–10 см. Его хорошо использовать, сочетая с металлизированным полиэтиленом, защищающим от щелочей и разрушения. Он имеет массу положительных качеств:

  1. Легкий.
  2. Недорогой материал.
  3. Прочный.
  4. Устойчив к температурным перепадам.
  5. Сохраняет качества продолжительное время.
  6. Не разрушается при действии агрессивной среды.
  7. Не разбухает от влаги.
  8. Легко монтируется.
  9. Стойкий к грибкам.

Одним из видов считается пенопласт, выдерживающий большие нагрузки. Для водяных полов применяются специальные плиты, которые подготовлены именно под водяной вид отопления пола. Имеются выпуклости под трубы для облегчения монтажа. Для электрических полов применяют обычные плиты из этого материала.

Пробковая подложка

Данный утеплитель – экологически чистый теплоизоляционный материал, но имеет ряд ограничений. Стоимость пробкового утеплителя досвольно высокая. Подложка требует отражающего слоя, который максимально поднимет КПД. Применяют пробковый технический утеплитель исключительно в системе электрического пола, которая используется как дополнительное отопление помещения.

Полипропилен

Материал в форме плит имеет свойство звуко- и теплоизоляции. Материал не гигроскопичен, прекрасно поддается обработке.

Его используют как самостоятельный утеплитель и в дополнении с пенополистиролом. Он отлично выдерживает температуру 130 градусов. Выбирают утеплитель в зависимости от особенностей утепления и индивидуальных предпочтений.

Минеральная вата

Утеплительный материал, который имеет невысокую стоимость и дополнительно обеспечивает звукоизоляцию. Чтобы избежать вреда для человека, обеспечить дополнительное отражение лучей, используется фольгированная минеральная вата.

Пенофол

Теплоизолятор для системы тёплого пола

Наиболее популярным материалом утепления считается специально созданный для такого отопления пенофол. Это вспененный полиэтилен с фольгированным слоем. Материал отталкивает лучи тепла, обеспечивая хорошую теплоотдачу системы. Материал плотный, работает как термос. Существует 4 вида пенофола:

  • А – односторонняя фольга;
  • В – фольга находится с обеих сторон утеплителя;
  • С – фольга на одной стороне, на другой – клеевой состав. Утеплитель считается самоклеящимся;
  • ALP – фольга на одной стороне, а на другой – полиэтилен.

Любой вид пенофола можно применить для осуществления теплоизоляции теплого пола. Главное, выбрать толщину – до 10 мм.

Новинки

Структура пола требует прочного, ровного основания. Для водяного отопления пола еще выставляется требование потребителя – наличие канавок, куда укладываются трубы. Метод монтажа использовался только для деревянного основания.

На сегодняшний день такое требование главное. Производители предлагают новые готовые системы ГВЛ, ДСП, пенополистирола. Их монтаж проводится очень просто: ДСП между собой скрепляются соединительным замком в паз, а полимерные, гипсоволокнистые соединяются фальцем (смещенный сдвоенный лист).

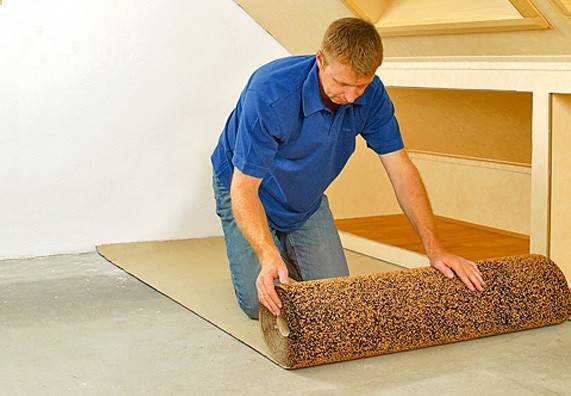

Пробковая подложка

Материал универсального применения, один из наиболее удачных вариантов утепления полов с водяными системами обогрева.

Пробковый утеплитель для теплого пола

Экологически чистый материал, изготовлен из коры пробкового дерева. Сырье предварительно измельчается, в массу добавляются специальные связывающие компоненты. Масса прессуется и сушится на производственных линиях. Готовая продукция реализуется листами или в рулонах. Пробковая подложка обладает высокими показателями теплозащиты, может выдерживать значительные нагрузки. Для улучшения эксплуатационных показателей лицевая поверхность закрывается фольгой.

Пробковая подложка

Пробковая подложка

Легкая деревянная конструкция

Особенности системы в деревянном доме

Самая простая и самая дешевая, большинство элементов может изготавливаться из отходов пиломатериалов. Для опорного основания применяются низкокачественные пиломатериалы вплоть до необрезной доски. Толщина материалов должна быть не менее диаметра труб, в противном случае появляются риски их повреждений. Трубы фиксируются специальными пластинами, размеры пластин зависят от шага теплоносителей. Для понижения толщины отопительного пирога допускается укладка труб непосредственно на балки перекрытия, экономия по высоте может достигать трех сантиметров.

По краям доски с торцов надо сделать полукруглые пазы для заворота трубы, как это показано на фото

Укладка фольги в пазы

Теплый пол в деревянном доме

Схема деревянного водяного пола

Проложенные трубы теплого пола

Утеплитель под различные основания

Теплый пол монтируется не только в квартирах, но и в частных домах. Некоторые утеплители для теплого водяного пола являются универсальными, другие больше подходят для конкретных ситуаций. Например, в некоторых жилищах теплоизоляцию приходится укладывать на грунт, в других на деревянные лаги. Для первого случая не подойдет тот, который хорошо впитывает влагу. Стоит рассмотреть общие случаи более подробно.

Плиты перекрытия

Бетонные плиты перекрытия чаще всего используются в квартирных или частных домах с подвалами. В новостройках они могут находиться без стяжки, поэтому потребуют дополнительного обслуживания. В силу наличия в плитах перекрытия металлической основы они очень хорошо проводят тепло. А это значит, что если на них произвести монтаж теплого пола, то его КПД будет низким. Именно поэтому перед началом работ наносится черновая стяжка. Некоторые мастера в качестве наполнителя для бетона используют керамзит. Он создает дополнительную воздушную прослойку, которая обеспечивает блокировку ухода тепла. Если снизу находится подвал или другое помещение, где может быть сырость, тогда под стяжку желательно уложить гидроизоляцию.

В качестве изолятора для теплого пола, который будет настилаться сверху подойдет любой из перечисленных утеплителей. Для чувствительных к влаге выполняется гидроизоляция черновой стяжки и самого изолятора сверху перед заливкой чистовой стяжки. Бетонные плиты хорошо выдерживают оказываемую нагрузку, поэтому проблем с толщиной стяжки возникнуть не должно.

Утепление на грунт

Бывают случаи, когда утепление приходится осуществлять прямо на грунт. Причиной тому может быть особая конструкция дома. Перед началом работ необходимо хорошо подготовить основу. Для этого потребуется углубиться до такого уровня, чтобы от нижней точки до верхней точки будущего пола было 50 см. Нижний слой грунта хорошо трамбуется. Если в нем есть излишек влаги, то необходимо высушить его. Сделать это можно постоянным проветриванием или использованием тепловых пушек.

Сверху на утрамбованный грунт укладывается подушка из гравия. Ее толщина должна быть не меньше 20 см. Он разравнивается и выводится примерно под уровень. Далее на 20 засыпается среднезернистый песок. Он максимально уплотняется и выводится под уровень. Следующим шагом укладывается гидроизоляция, которая будет препятствовать развитию грибка и чрезмерной теплоотдаче. На мембрану укладывается утеплитель. В этом случае лучше использовать пеноплекс. Он обладает отличной выносливостью на сжатие и не впитывает влагу. Лучше, если его толщина будет 10 см. На него устилается еще один слой гидроизоляции, потом армирующая сетка и производится укладка трубы теплого пола с последующей бетонной стяжкой.

Пол в деревянном доме

Утепление пола под водяной в деревянном доме имеет несколько вариантов. Если в доме есть черновой бетонный пол, то действовать можно как в случае с плитами перекрытия. Если под балками есть сухой насыпной утеплитель, тогда можно воспользоваться системой теплого пола с сухой стяжкой. В качестве утеплителя можно использовать экструдированный пенополистирол с бобышками. Но предварительно необходимо выровнять поверхность деревянного пола и уложить на него гидроизоляцию. Если потолки позволяют, то хорошо использовать утеплитель с толщиной в 10 см.

В случае когда дом стоит на свайном фундаменте, тогда потребуется хорошо утеплить подпол. Для этого производится демонтаж чистового пола и оценивается состояние лаг. Если на них уже появился грибок, то потребуется все соскрести и обработать антисептиком. Далее на нижний торец лаг набиваются доски, чтобы образовалась небольшая полость. В нее укладывается гидроизоляция, а сверху утеплитель. Использовать можно каменную вату или пенополистирол. Во втором случае при одинаковой толщине с минеральной ватой эффект будет лучше. Следующим шагом монтируется еще один слой гидроизоляции, а дальше система теплого пола с сухой стяжкой.

Выводы и полезное видео по теме

Видео рассказывает о преимуществах матов компании Экопол

Как производится укладка напольной обогревательной системы, можно узнать из следующего видео сюжета:

Маты из пенополистирола – современный универсальный утеплитель, они отлично подходят для обустройства водяного пола.

Усовершенствованная конструкция обеспечивает эффективную и продолжительную работу теплосистемы и значительно облегчает процесс монтажа трубопровода, с укладкой которого легко справится даже непрофессионал.

Имеете опыт работы с теплоизоляционными матами при организации водяного пола? Пожалуйста, расскажите читателям о специфике их применения и поделитесь отзывами о эксплуатации таких систем. Оставлять комментарии и прикреплять фото можно в форме, расположенной ниже.

Выводы и полезное видео по теме

Видео рассказывает о преимуществах матов компании Экопол

Как производится укладка напольной обогревательной системы, можно узнать из следующего видео сюжета:

Маты из пенополистирола – современный универсальный утеплитель, они отлично подходят для обустройства водяного пола.

Усовершенствованная конструкция обеспечивает эффективную и продолжительную работу теплосистемы и значительно облегчает процесс монтажа трубопровода, с укладкой которого легко справится даже непрофессионал.

Как вам статья?

Мне нравитсяНе нравится

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
