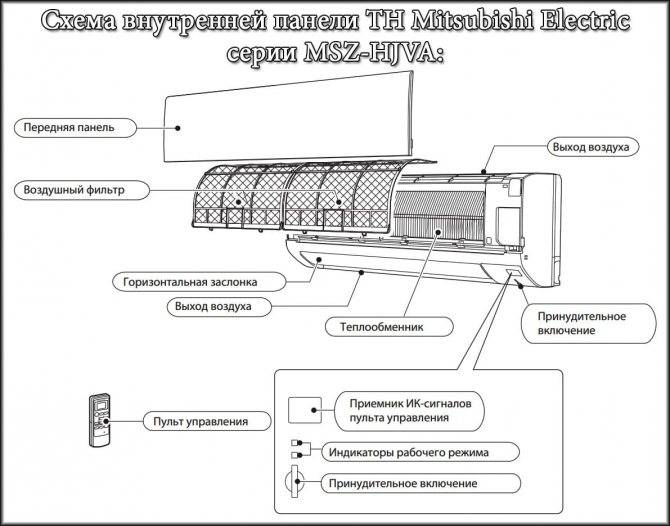

Устройство внутреннего блока сплит системы: как разобрать оборудование для прочистки и ремонта

Как почистить прибор самому

У многих владельцев данного вида техники часто возникает вопрос – как почистить кондиционер самостоятельно? Конечно, это возможно, но для этого потребуется терпение и вот такие инструменты:

• резервуар в виде какого-либо контейнера (это может быть простая жестяная банка);
• тряпки;
• обычный пылесос;
• фильтр (новый, если используете одноразовые);
• щеточка с длинной ручкой;
• специальная охлаждающая пластина;
• масло;
• отвертки (лучше, если это будет полноценный набор);
• средство моющее;
• распыляющее устройство (для моющего средства).

Все эти инструменты несомненно помогут вам произвести чистку кондиционера правильно, не оставив ни единой частички пыли

Обратите внимание на то, что щетка и тряпочки должны быть чистыми. Для тряпочек следует выбрать хлопковую ткань, но ни в коем случае не синтетику – это погубит детали прибора

Моющее средство может быть специальным, а может быть и для очистки поверхностей кухни и ванной. Специальное моющее средство можно приобрести в соответствующем магазине, который занимается продажей кондиционеров. Вряд ли вы найдете его в обычном хозяйственном магазине. Отвертки должны быть сухими и чистыми. А фильтры должны быть качественными, проследите, чтобы они точно подходили по размерам и не имели дефектов.

Конечно, для того, чтобы почистить домашний кондиционер, нужно воспользоваться специальным перечнем действий. А он выглядит именно так:

Для начала следует избавиться от фильтра, который находится на передней решетке. Чаще всего он одноразовый, поэтому просто замените его на новый. Если же у вашего кондиционера многоразовый фильтр, то его нужно почистить. А почистить фильтр кондиционера лучше всего при помощи порошка. Для этого нужно посыпать его на поверхность фильтра и замочит в горячей воде на несколько минут (15 минут будет достаточно). После следует хорошо промыть его водой и все – фильтр чистый.

Вторым шагом нужно снять передние решетки, которые находятся на передней части кондиционерного блока. Часто они закреплены снизу при помощи двух зажимов на пружинах. Чтобы снять решетки, следует просто нажать на них снизу с двух краев и потянуть наверх. Если решетки не поддаются, значит, где-то имеются скрытые винты, которые нужно найти и открутить при помощи отвертки.
Далее следует снять металлическую крышку блока. Она прикручена винтами, их нужно открутить и тогда не составит труда поднять крышку, тем самым сняв ее. Будьте осторожнее, старайтесь не задеть остальные части прибора. В контейнер или банку складывайте все изъятые винты, будет удобнее, если банок будет несколько: для наружных винтов и для внутренних.
Четвертым шагом следует проверить двигатель вентилятора, найти там отверстие, в которое заливается масло. Практически в любом кондиционере есть специальные пробки

Выполнены они из резины, поэтому извлекать их нужно с большой осторожностью, так как пробки могут быть испорчены: треснуты или поломаны. Для их извлечения подойдет простая швейная игла или маленькая отвертка

Постарайтесь не лить много масла, его должно быть в приборе в меру, примерно 3 или 4 капли на один конец корпуса двигателя и столько же на другой. Капать масло нужно медленно.

Следующим шагом нужно аккуратно удалить пыль и грязь с пластин охлаждения. Здесь отлично справится с заданием указанная выше щетка. Очищать следует не торопясь движениями вверх и вниз. Помните, что эти пластины очень мягкие, поэтому их легко повредить. После очистки щеткой пластины нужно обработать моющим средством из распылителя. Нанесенное средство должно продержаться около 15-ти минут, затем его нужно смыть теплой водой. Следите за тем, чтобы вода не попала на другие части прибора.
Если вы заметите, что пластины слегка погнуты, то их нужно выпрямить при помощи специальной щетки.
Теперь нужно прочистить саму катушку. Для этого следует повторить шаги под номерами 5 и 6
Обратите внимание на то, что пластины могут быть покрыты специальным пластиковым кожухом, если это так и на вашем кондиционере, то кожух следует немного приподнять.
Теперь нужно протереть пластины самого вентилятора. Для этого отлично подойдет простая мягкая тряпочка
Следите за тем, чтобы пластины не гнулись, это может пагубно сказаться на двигателе.
Пылесосом следует обработать все имеющиеся поверхности. А так же нужно не забыть пропылесосить и под крышкой прибора. Так же следует хорошо очистить от мусора базу.
 Остатки воды в базе нужно слить и дать этой базе просохнуть.

После того, как проделана вся работа, необходимо включить кондиционер и проверить его работу. Если сбоев не обнаружено, значит все сделано верно. Как видно, почистить внутренний блок кондиционера не так-то и просто, вот почему следует запастись терпением.

Подключение трубок фреономагистрали

Переходим к этапу подключения коммуникаций.

Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.

Если богаты динамометрическим ключом, то лучше применить его.

Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:

1/4 – 16-20Нм

3/8 – 35-45Нм

1/2 – 45-55Нм

Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.

Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.

Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.

Ошибка №8
Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.

В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.

Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.

Ошибка №9
Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.

Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.

Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.

Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.

Далее пропускаете магистраль через сквозное отверстие наружу.

Подготовка кондиционера

Прежде чем начать демонтаж, требуется провести подготовительный этап. Предварительно стоит оценить, можно ли провести работу из окна или балкона. Если нет – стоит обзавестись оборудованием для промышленного альпинизма.

К другим факторам подготовки причисляют:

1. Присутствие помощника. Самому с такой проблемой не справиться.
2. Наличие манометра.
3. Подготовка необходимых инструментов: набор гаечных и шестигранных ключей, крестообразная отвертка, торцевой и газовый ключ, заглушки и труборез.

Общие рекомендации:

1. Знакомство с инструкцией производителя кондиционера.
2. Перекрытие каналов, подающих фреон.
3. Оценка состояния уровня хладагента при включенном аппарате.
4. Отсоединение электропитания.

После проведенных шагов можно начинать поэтапный демонтаж сплит-системы.

Спуск фреона

Перед удалением обеих модулей необходимо спустить фреон.

Есть всего два варианта сохранить объем фреона при демонтаже оборудования самому:

1. Применение компрессора аппарата при перетекании хладагента во внешнюю часть.
2. Второй вариант заключается в сборе хладагента в двухвентильный баллон. Применяют при ситуациях, когда эксплуатация компрессора невозможна. Например – отрицательная внешняя температура.

Важно! Компрессор должен быть в рабочем состоянии

Как снять кондиционер со стены самостоятельно: инструкция

Перед началом снятия сплит-системы, нужно подготовить не только обычные бытовые инструменты, но и профессиональные.

К необходимым инструментам для демонтажа сплит-системы относятся:

• труборез;
• бокорез;
• строительный нож;
• крестовая и интегральная отвёртки;
• торцевые ключи-шестигранники;
• манометрический коллектор;
• рожковые и разводные ключи;
• дрель;
• шуруповёрт.

В ряде случаев может понадобиться страховочное снаряжение.

Подготовительный этап

Интересно:

Демонтаж без закачки фреона в устройство приводит к его утечке. Восстановить фреон затем достаточно непросто и дорого. Минимальная сумма финансовых затрат — четыре тысячи рублей.

Спуск фреона

• разбор с выпусканием фреона;
• сохранение фреона в приборе;
• сбережение хладагента в полном объёме благодаря применению особой методики и специализированного оборудования.

Последний метод позволяет получить максимальный эффект без потерь, но остальные методы также широко используются.

Перед проведением работ внимательно рассмотрите конструктивные особенности системы кондиционирования. Она представляет собой замкнутый контур с хладагентом и включает компрессор, испаритель с конденсатором и систему медных трубок для соединения всех составляющих элементов и обеспечения подачи и отбора хладагента.

Для отключения системы кондиционирования без потери хладагента нужно закачать его в конденсатор. Это возможно при функционировании в режиме охлаждения посредством перекрытия вентиля от изделия к трубочке. Для перекачки фреона в полном объёме потребуется не более одной минуты. После перекачки необходимо перекрыть вентиль на трубке. С помощью данной операции вы сможете прекратить полную подачу газа.

Демонтаж

Работы начинаются со снятия внешнего блока. Для этого сначала необходимо отсоединить медные трубки. Трубки обрезаются на расстоянии порядка двадцати сантиметров от штуцера, а после зачеканить срезы для полной герметизации.

При длительном хранении устройства в разобранном состоянии медные трубки заполняются азотом, обеспечивают герметичность для предотвращения окисления.

Наружный блок

После отсоединения медных трубок устраните тепловую изоляцию. Желательно, чтобы операция производились двумя людьми: один будет работать снаружи здания, а другой внутри помещения. Это значительно упростит и ускорит процесс.

Так, один человек произведёт отключение электрической энергии, а другой отсоединит провода.

Трубки следует выпрямить, чтобы они смогли пройти сквозь отверстия в стенке. Далее, к ним прикручивается конец кабеля, перетаскиваемого в помещение. После этого откручиваются гайки, которые поддерживают внешний блок на кронштейнах.

В завершении операции блок снимают и перетаскивают в здание. Хранение его возможно только вертикально.

Отсоединение компрессора

Компрессор очень важно демонтировать правильным образом. Для этого необходимо произвести следующие операции:

1. Снять крышку с внешнего модуля.
2. Отсоединить трубки всасывания и нагнетания.
3. Обесточить электропроводку.
4. Открутить крепёж конденсатора и вентилятора.
5. Вытащить конденсатор.
6. Удалить крепления и произвести демонтаж компрессора.

При данной последовательности мероприятий устраняется возможность дефекта труб и становится возможным проведение ремонта прочих узлов.

Внутренний блок

Имеются случаи, когда хозяева ограничиваются демонтированием только внешнего блока. К примеру, при ремонте компрессора

Когда требуется удаление всей сплит-системы, важно учитывать имеющиеся нюансы демонтажа внутреннего блока

Чтобы демонтировать внутренний модуль кондиционера, необходимо выполнить следующие действия:

Снять крышку корпуса, ориентируясь на указатели, находящиеся в нижней части изделия

Отсоединить электрокабель путём откручивания от клемм, после чего осторожно вынуть из сплит-системы. Отцепить патрубок, установив заранее резервуар, оттуда может вытечь жидкость

Снять теплоизолятор и отсоединить трубопровод с хладагентом. Открутить осторожно трубки как при снятии внешнего блока, и замотать их изолирующей лентой, либо закрутить крышками.

1. Аккуратно демонтировать внутренний модуль и удалить установочную пластинку.

Указания по чистке наружного модуля

Основная трудность обслуживания внешнего блока заключается в его расположении. Если он установлен на стене высотного дома сбоку от оконного проема, то от самостоятельной прочистки лучше отказаться, разве что вы проживаете на первом этаже. Безопаснее вести работы, когда конденсатор размещен в таких местах:

• на не застекленном балконе или лоджии;
• на стене частного дома, куда можно приставить лестницу;
• под окном квартиры.

Сама процедура разборки и прочистки довольно проста и выполняется в такой последовательности:

1. Вывинтите саморезы, удерживающие верхнюю крышку, и снимите ее. Демонтируйте защитную решетку вентилятора.
2. Открутите гайку крепления крыльчатки (резьба – левая) и снимите ее с вала. Оберните двигатель полиэтиленом, чтобы в него не попала жидкость.

Слева — вид сверху на теплообменник, справа — обмотанный пакетом двигатель

• Тщательно набрызгайте очиститель на теплообменник (конденсор) с обеих сторон и выждите 5—10 минут.
• С помощью ручного опрыскивателя выполняйте промывку до тех пор, пока с радиатора не перестанет стекать грязная вода. Помойте крыльчатку, снимите с мотора пакет и соберите агрегат в обратном порядке.

Включение охладителя также лучше отложить на сутки, дабы успели просохнуть уплотнители. Как чистить наружный модуль кондиционера, показано в видеосюжете:

Видео: демонтируем кондиционер с последующей установкой на новом месте

Процедура демонтажа кондиционера технически является достаточно простой. Сложность, с точки зрения обычного пользователя, состоит в том, что некоторые операции трудно выполнить без профессионального инструмента. Если вы все же твёрдо решили не обращаться к специалистам, рекомендуем пригласить ещё одного человека в помощь — тогда даже без специнструментов задача окажется вполне посильной.

Если вы заметили, что холодный воздух выходящий из сплит-системы имеет неприятный сладковатый запах гнили – это значит, что агрегат срочно нуждается в профилактической чистке

Кроме неприятного запаха, засорение внутренних узлов кондиционера приводит к более быстрому износу силовой системы устройства, повышенному расходу электроэнергии и, что самое неприятное, может вызвать целый ряд аллергических заболеваний органов дыхания.

Конечно, выполнить эту процедуру можно поручить сервисному работнику, особенно если кондиционер все еще находится на гарантийном обслуживании. Но если вы пользуетесь сплит-системой достаточно давно и не намерены платить большие деньги за то, с чем вполне можете справиться самостоятельно, то должны знать порядок разборки кондиционера для проведения его профилактической чистки.

На самом деле компаний, производящих сплит-системы, сегодня существует достаточно много, но все они предполагают более-менее унифицированную систему построения внутренних блоков. Поэтому, даже если вы столкнетесь с некоторыми конструктивными отличиями, основная методика разборки останется единой.

Как разобрать для обслуживания внутренний блок сплит-системы

Первым делом вам следует подготовить набор отверток различного размера и конфигурации рабочей области. Также не забудьте положить рядом с собой коробочки для сбора крепежных деталей, а также функциональную и электрическую схему кондиционера (в некоторых моделях электрическая схема нанесена на внутреннюю сторону верхней крышки блока). Для очистки внутренних элементов сплит-системы понадобится пылесос, моющие средства и чистые тряпки.

1. Обесточьте кондиционер. Это первое, что следует сделать с целью соблюдения правил электробезопасности. Не выключайте кондиционер кнопкой пульта ДУ, а просто извлеките вилку из розетки.
2. Удалите верхнюю крышку блока. Открутите несколько болтов (два или три), покрытых декоративными заглушками, и снимите верхнюю крышку внутреннего блока кондиционера. Крышку, покрытую изнутри слоем грязи и плесени, следует вымыть в ванной комнате, используя щетку и моющее средство.
3. Извлеките воздушные фильтры. Удалите пластиковые фильтры грубой очистки воздуха. Они могут крепиться как на крышке блока, так и внутри него. Фильтры также промываем под сильной струей воды, помогая себе щеткой.
4. Извлеките направляющие воздушного потока. Слегка сгибая, достаньте из пазов специальные жалюзи, направляющие поток холодного воздуха внутрь помещения. Они тоже, скорее всего, нуждаются в усиленной помывке.
5. Отсоедините нижнюю крышку внутреннего блока, дренажную трубку и провод электропитания сплит-системы. Аккуратно отожмите три защелки, после чего отсоедините от внутреннего блока сплит-системы сливную ванночку вместе с выводящим шлангом.
6. Отсоедините клеммные колодки электропроводки, извлеките электронный блок управления и трансформатор. Чтобы вынуть блок управления из сплит-системы, следует аккуратно отжать боковые крепления, после чего потянуть устройство на себя. Не забудьте перед этим открутить провода заземления.
7. Демонтируйте двигатель вентилятора.Отвинчиваем болты, крепящие электродвигатель к шасси, приподнимаем испаритель и извлекаем наружу двигатель вместе с роторным вентилятором.
8. Отделите двигатель от вентилятора. Сначала придется аккуратно прогреть паяльником головку болта, чтобы разблокировать тепловой замок на шкиве двигателя. После того как лопасти вентилятора будут сняты со шкива, их можно тщательно вымыть в ванне.

Сборку внутреннего блока сплит-системы следует производить в обратном порядке.

Знания о том, как снять кондиционер со стены своими руками могут понадобиться в нескольких случаях:

• если планируется переезд;
• если необходимо провести ремонтно-восстановительные работы;
• если планируется замена кондиционера на новый и нет желания платить за демонтаж старого.

Для начала при смене места расположения стоит разобраться с отсоединением кондиционера со стены полностью, то есть обоих блоков

В данном случае важно не только произвести качественный демонтаж, но и соблюсти правила транспортировки модулей сплит-системы

Разборка внутреннего блока кондиционера

Разобрать внутренний блок сплит-системы можно после отсоединения прибора от сети. Затем открывают крышку корпуса и достают фильтры. Следующим действием нужно снять корпус:

• У любого кондиционера снизу находятся саморезы, которые легко обнаружить под заглушками. Их необходимо выкрутить.
• Под крышкой, за которой расположены фильтры, тоже могут оказаться саморезы или защелки. После их откручивания можно приоткрыть нижний элемент корпуса.
• Следующая задача – освободить защелки, расположенные в верхней части корпуса. Они довольно жесткие, для их отсоединения нужно узнать особенности крепления. Чаще всего их получается разблокировать, потянув низ корпуса на себя и вверх.
• Осталось отсоединить все провода, если они имеются.

Следующий шаг – снятие дренажной емкости. Некоторые модели выполнены монолитными, поэтому в них отделить лоток от корпуса не получится

Важно разобраться в особенностях его установки, чтобы при сборке правильно установить на место

Под конденсат из лотка рекомендуется подготовить тару. Для разборки емкости достаточно открутить один саморез, а затем отсоединить клипсы внизу. От лотка необходимо отсоединить электродвигатель жалюзи. После извлечения емкости отделяют «хвост» дренажного шланга.

Вентилятор внутреннего блока кондиционера (крыльчатка)

Следующая задача – снять вентилятор (вал). Эта процедура наиболее ответственная и сложная. Простой вариант удаления вала применим, когда его снимают влево, не затрагивая блок управления и двигатель:

Открутить и освободить левую часть радиатора от корпуса устройства

Отвинтить крепление справа в самом валу на несколько оборотов Этот винт часто сильно затягивают, поэтому важно соблюдать осторожность, чтобы не повредить головку крепежного элемента и не сломать лопасти. Извлечь вал снизу из корпуса, следя за сохранностью деталей. Поскольку вентилятор часто устанавливают довольно плотно, для его съема нужен большой опыт Винт можно держать отверткой, подталкивая вал.

Существует и более сложный вариант снятия вентилятора

Поскольку вентилятор часто устанавливают довольно плотно, для его съема нужен большой опыт Винт можно держать отверткой, подталкивая вал.. Существует и более сложный вариант снятия вентилятора

Если вал вытаскивается с правой стороны, придется снимать электромотор и блок управления

Существует и более сложный вариант снятия вентилятора. Если вал вытаскивается с правой стороны, придется снимать электромотор и блок управления.

Последовательность действий:

Извлечь блок управления из корпуса. Это потребует отсоединения всех проводов и датчиков. Затем отсоединяют защелки и выкручивают саморезы, крепящие блок управления. Открутить все крепления электродвигателя. Отсоединить кожух с валом. Внимательно изучить, как отсоединяется вал от мотора

Осторожно отогнуть медные трубки, подходящие к радиатору

Разборка внутреннего блока настенного кондиционера

Начинают разбирать кондиционер со снятия лицевой пластиковой панели, которая может крепиться с помощью клипсовых элементов (LG) или же болтов (Toshiba), в зависимости от производителя. В первом случае нужно воспользоваться прямой отверткой и поддеть клипсы, расположенные сверху и снизу, а во втором – использовать соответствующий инструмент. Следующий шаг – это снятие сетчатого фильтра (грубой очистки) и пластиковых жалюзи из внутреннего блока, которые просто вынимаются из соответствующих пазов.

Сетчатый фильтр, который нуждается в чистке

Далее следует аккуратно демонтировать дренажную систему внутреннего блока кондиционера, которая обычно выполняется в виде лотка. В некоторых моделях он может быть выполнен воедино с корпусом и сниматься только с ним. Перед его съемом следует заранее подготовить емкость или тару, чтобы удалить конденсационное образование. Чтобы отсоединить лоток в моделях LG требуется открутить один болт и отщелкнуть клипсы, расположенные в нижней части.

Дренажный лоток (с правой стороны отсоединяется от электродвигателя жалюзи)

Варианты снятия вентилятора/крыльчатки

Далее требуется снять вентилятор внутреннего блока СПЛИТ системы, выполненный в виде вала

Здесь потребуется очень аккуратная и ответственная работа, поскольку важно не повредить внутренние узлы и компоненты кондиционера

Извлечение сетчатого фильтра

Существует два способа вытащить вал:

1. Упрощенный вариант, при котором не потребуется выполнять операции с электромотором и блоком управления (вал вытаскивается снизу). Обычно именно его выбирают при выполнении работы своими руками, что требует меньше времени и усилий. Здесь последовательность операций следующая:

Откручиваем болты/винты и освобождаем радиатор с левой стороны от главного основного корпуса СПЛИТ системы Аккуратно ослабляем крепление справа, где потребуется осторожно выкрутить винт на самом валу (как правило, он затянут весьма крепко, так что действовать нужно осторожно и медленно, чтобы не скрутить головку элемента крепежа)

Аккуратно извлекаем из корпуса валовый компонент, причем из-под низа, следя за тем, чтобы не повредить лопасти (придерживая винт отверткой)

1. Более сложный вариант, когда вал демонтируется с правой стороны, для чего извлекается блок управления и электрический мотор. Для выполнения операции действуем следующим образом:

Отсоединяем проводку и датчики электронного типа от блока управления, отщелкиваем клипсы крепления (в некоторых моделях выкручиваем винты крепления) и аккуратно извлекаем блок Откручиваем элементы крепления электромотора, отсоединяем вал от кожуха Очень аккуратно и осторожно, медленными движениями отсоединяем вал от мотора, а также отгибаем радиаторные трубки

При выполнении работы важно запомнить все манипуляции, чтобы все правильно собрать после выполнения сервисного обслуживания СПЛИТ установки

Что требует очистки?

После выполнения данных манипуляций можно приступать к чистке внутренних компонентов, причем здесь в обязательном порядке удаляют грязевые отложения с ротора и испарителя, используя для этого антибактериальные составы (активную пену), чистую воду и пар (парогенераторный инструмент). От грязи также очищают приемную ванну конденсата, после чего все части тщательно высушиваются. Помимо этого будет не лишним смазать все подвижные части силиконовой смазкой, что продлит их службу.

Чтобы выполнить разборку внутреннего блока кондиционера необходимо запастись терпением, действовать аккуратно и не торопясь

Всегда важно помнить, что СПЛИТ система имеет сложное устройство, где все внутренние компоненты располагаются друг к другу очень близко. Данная инструкция дает последовательность действий, которые выполняются вне зависимости от конструкционных особенностей настенной климатической техники. Случается, что бытовое оборудование по неким причинам нужно демонтировать

Проделать это с телевизором или стиральной машинкой легко: вынуть штепсель из розетки, а затем перенести технику, куда требуется. А вот устройство для поддержания в помещении оптимальной температуры и влажности отключить и снять со своего места по такой простой схеме не получится

Случается, что бытовое оборудование по неким причинам нужно демонтировать. Проделать это с телевизором или стиральной машинкой легко: вынуть штепсель из розетки, а затем перенести технику, куда требуется. А вот устройство для поддержания в помещении оптимальной температуры и влажности отключить и снять со своего места по такой простой схеме не получится.
