Система чиллер-фанкойл — схемы подключения и принцип работы

Что такое фанкойл

Фанкойл — это климатическое устройство, которое отвечает за обогрев и охлаждение воздуха в помещении. Сегодня фанкойлы в силу своих преимуществ, получили широчайшее распространение не только на больших промышленных объектах, но и в частных домах.

Связана столь огромная популярность данной климатической техники с тем, что она позволяет легко поддерживать заданную температуру воздуха, путём расхода теплоносителя и нужного объёма воздуха подаваемого через вентилятор.

Что такое фанкойл

Именно посредством вентилятора, воздух попадает в фанкойл и проходит через его теплообменник, который в зависимости от режима работы, нагревает его или наоборот, охлаждает. Затем, пройдя через вентканалы, воздух уже нужной температуры попадает в помещение.

Правила установки

Чиллер подобрать несложно, значительно труднее осуществить монтаж. Данная задача должна ложиться на плечи профессионалов, обычный человек не сможет самостоятельно подключить приспособление. Модульный чиллер со встроенной емкостью для охлаждения жидкости монтируется в магистраль. Устройство с закрытым водяным баком закольцовывается на бак с водой достаточного объема. При необходимости радиатор выносится на улицу, происходит установка медных трубок с фреоном до радиатора. С задачей справится только профессионал, потому как нужно знать инженерскую схему установки и способ применения множества деталей.

Советы по монтажу:

• передвигать устройство к месту, где оно будет поставлено, допускается только при помощи крана;
• разрешено заливать только воду либо специальный раствор с концентрацией до 50%;
• вокруг оборудования должно быть пространство, чтобы специалист по обслуживанию имел к устройству доступ;
• нельзя монтировать агрегаты, у которых есть поломки;
• обязательно провести пусковые испытания, а также настройку.

Если при монтаже будут учтены все требования по безопасности, прописанные производителем, тогда устройство будет исправно работать.

При выборе чиллера следует обращать внимание только на качественные модели и не искать варианты дешевле, чтобы оборудование прослужило долго. Источники

Источники

• https://akak7.ru/chiller-chto-eto-takoe-princip-raboty-sxema-foto.html
• https://VTeple.xyz/chiller-chto-eto-takoe-i-kak-on-rabotaet/
• https://proventilation.ru/ventilyatsiya/chiller-chto-ehto
• https://rulandia.ru/communications/ventilation/cto-takoe-ciller-princip-raboty-agregata-i-tehnologia-montaza.html
• https://prochiller.ru/chiller/
• https://VentingInfo.ru/konditsionery/ohlazhdayushhij-chiller
• https://kachestvolife.club/o-vozduhe/chiller-chto-eto-takoe-princip-raboty-shema-foto
• http://crio.pro/xolodilnoe-oborudovanie/princip-raboty-chillera/
• https://vozduhstroy.ru/kondicionery/chiller-chto-eto-takoe.html

Чем отличается от кондиционера?

В фанкойле не задействуется охлаждающий контур, хотя он и может быть частью модуля нагрева или холодильного модуля. Так, вероятность того, что фреоны попадут в атмосферу, невероятно низкая.

А вот если фреоны старых моделей попадали в атмосферу, это было действительно критично. К отличиям можно отнести и то, что фанкойл обычно является более мощным устройством, а потому его чаще задействуют с целью обогрева или охлаждения очень больших помещений.

Перечислим еще несколько отличий:

• установка фанкойла с чиллером более трудоемка, нежели установка кондиционера, монтажные работы также можно считать более длительными;
• фанкойл проще подвести к приточной установке, и во многих зданиях это устройство часто устанавливают в вентканалы;
• группу «чиллер-фанкойл» обычно устанавливают на этапе строительства, а кондиционер подключают в уже введенном в использование здании, ведь серьезного вмешательства его установка не требует.

6 Роль в кондиционировании

Фанкойл, или вентиляторный доводчик, — это основной элемент климатического оборудования. Он работает по принципу теплообменника, в его конструкцию входят такие детали:

• электрическая панель подключения;
• вентилятор;
• теплообменник из алюминия;
• поддон для сбора конденсата;
• воздушный клапан;
• разъёмы для подключения насоса и трубки.

А также в конструкции есть насос для откачки конденсата и электродвигатель, проворачивающий воздушные клапаны. Существует несколько разновидностей фанкойлов: настенные и напольные конструкции, монтируемые в каналы, консольные и бескорпусные, у которых все элементы расположены на раме.

Фанкойл-чиллерная система позволяют использовать дешёвый и безопасный теплоноситель — воду, а также быстро устранять поломки в случае утечки. Несколько элементов устанавливают в одном помещении, так как разные зоны имеют отличия в требованиях к температурному режиму. Их точное количество определяется во время проектирования системы.

Общий принцип работы фанкойла.

Коротко: воздух из помещения через вентиляционный блок поступает в теплообменник, где он нагревается или охлаждается до требуемой температуры. Температура воздуха в помещении регулируется с помощью пульта управления для фанкойла. Проблему вентиляции в помещении можно решить только при наличии полной системы из центрального кондиционера, через который поступает свежий воздух с улицы.

 Подробно: вентилятор по всей длине блока равномерно распределяет поступающий поток воздуха. Работает он с минимальным уровнем шума.

 Двигатель вентилятора бывает двух типов: тангенциального (для малых помещений, достаточно фанкойла малой мощности) и центробежного (рассчитаны для средних и крупных промышленный помещений, где требуются средней и высокой мощности фанкойлы). Вентилятор совершает принудительную подачу воздуха через калорифер (теплообменник). По змеевикам из медных трубок в теплообменник подается теплоноситель: холодная/горячая вода или водный раствор этиленгликоля (для системы «чиллер-фанкойлы»). Теплообменник за счет муфт соединяется с системой центрального отопления для подачи в него воды, а при заполнении теплообменника водой воздушные клапаны выпускают  из него воздух. Для слива конденсата имеется отдельный патрубок. Иногда, в режиме обогрева для большей эффективности работы фанкойла используется электронагреватель, который устанавливается на выходе агрегата.

 Свежий воздух подается в помещение от центрального кондиционера в систему «чиллер-фанкойлы». Чиллер — это холодильная машина, которая предназначена для охлаждения воды или незамерзающей жидкости. Циркулирует жидкость от чиллера к фанкойлу посредством насосной станции.

 Для обеспечения вентиляции в помещении, рядом с чиллером с вентилятором центробежного типа устанавливают центральный кондиционер — на крыше или на чердаке. Охлаждающая жидкость от чиллера поступает на все фанкойлы, установленные внутри помещения, а также на теплообменник системы центрального кондиционирования. Центральный кондиционер подает в помещение требуемый санитарными нормами объем охлажденного воздуха. Фанкойлы в свою очередь регулируют температуру в помещении, к ним подается воздух из помещения и от центрального кондиционера, что снижает расход воздуха и стоимость центрального кондиционирования.

 Фанкойлы могут поддерживать температуру двумя способами: регулированием объема воды или воздуха. Расход воды регулируется клапаном для фанкойла: изменяя диаметр поперечного сечения трубы, мы можем изменять поток поступающей в теплообменник холодной/горячей воды. Это как раз и является принципиальным отличием водяных систем от фреоновых. Регулирование расхода воздуха проводится при помощи изменения частоты вращения вентилятора, а это, в свою очередь, изменяет объем выделяемого с теплообменника тепла/холода.

Система «чиллер-фанкойлы» весьма гибкая для многоэтажного помещения с большим количеством комнат: к одному чиллеру возможно подключить несколько фанкойлов, а также несколько теплообменников приточной вентиляционной инсталляции или центрального кондиционера.

Достоинства и недостатки системы

К преимуществам оборудования относят:

• отсутствие ограничений по длине трубопроводов между фанкойлами;
• возможность добавления или удаления внутренних блоков к уже работающей системе;
• отсутствие фреона и других газов летучего типа, что делает работу оборудования безопасной и экологически чистой;
• использование одного внешнего блока.

Комплекс завоевал популярность среди представителей среднего и крупного бизнеса. Однако у него есть недостатки:

• значительный уровень шума;
• высокая стоимость отдельных аппаратов;
• низкая энергоэффективность.

О системе

Универсальная система, позволяющая поддерживать комфортную температуру в помещении независимо от времени годаИсточник airventilation.ru

В данном случае такая система охлаждения работает для кондиционирования больших зданий, где между чиллером и фанкойлами находится теплотрасса, по которой циркулирует охлажденная жидкость. В качестве такой жидкости, как правило, выступает вода для жаркого климата или водный раствор C2H6O2 (этиленгликоль) для холодного и умеренного климата. Система чиллер-фанкойл между двумя основными агрегатами предусматривает разводку труб для движения жидкости и циркуляционный насос с автоматическим управлением. Охлажденная жидкость в трубопроводе находится под относительно низким давлением.

Основные отличия от других систем

Если в большинстве холодильных установок циркулирует газовый хладагент, то в системе чиллер-фанкойл, как было сказано выше, это вода или водный раствор C2H6O2. Такое изменение означает следующее:

• Энергозатраты жидкого теплоносителя гораздо ниже, нежели у газового (у воды более высокая тепловая емкость). Это приводит к тому, что трубопровод для жидкого хладагента может достигать сотен метров. На практике такие теплотрассы в два раза длиннее, нежели у газовых аналогов.
• Для теплотрассы системы чиллер фанкойл нужны обычные трубы, которые используются для транспортировки воды и такая же запорная арматура. Это говорит о том, что монтаж обойдется дешевле и сделать его проще, нежели для газового хладагента.
• Все летучие газы, которые есть в чиллере не могут попасть в помещение, так как агрегат монтируют на земле или на крыше здания. Авария трубопровода чревата только затоплением, но она локализуется запорной арматурой.

Чиллер-фанкойл: принцип работы

Оптимальный вариант организации комплексного кондиционирования на различных крупных объектахИсточник engclimate.ru

Системы охлаждения обсуждаемого нами агрегата могут работать по двум принципам:

• Непосредственное охлаждение хладагента. Это наиболее распространенный и удобный способ, где в теплообменнике осуществляется охлаждение водного раствора жидкость/фреон. На входе и выходе агента разница в температуре составляет не более 7°C, тогда как в стандартном режиме устройство работает в соотношении 7/12°C.
• Применение промежуточного хладагента. Такой вариант необходим в тех ситуациях, когда на чиллер выдает жидкость с температурой, превышающей 7°C.

Возможные неисправности системы

Вот перечень некоторых, наиболее часто встречающихся неисправностей системы чиллер-фанкойл:

• Утечка фреона. Ситуация возникает в случае негерметичного соединения фитингов на контуре либо их механического повреждения.
• Поломка компрессора. Может сгореть статорная обмотка или возникнуть какие-то нарушения в поршневой группе (нагар, разрушение клапанов).
• Попадание воды в холодильный контур. Причиной такой неисправности может послужить утечка в испарителе, вследствие чего фреон смешивается с водой.

Где применяются системы

После охлаждения в чиллере жидкость может подаваться в фанкойлы для охлаждения воздуха или для отвода тепла от оборудованияИсточник wikipedia.org

Как вы уже поняли из названия, системы чиллер-фанкойл имеют зарубежное происхождение, но, тем не менее, их широко использовали в Советском Союзе, и они до сих пор не утратили своей актуальности. Их зачастую сравнивают со сплит системами, так как конечный результат, по сути, ничем не отличается. Не будем сейчас говорить о преимуществах, но скажем, что такие установки крайне необходимы для масштабных объектов разного назначения.

Видео описание

Система чиллер-фанкойл. Схема, ограничения, область применения.

Система чиллер-фанкойл способна одновременно обеспечивать стабильную температуру сразу в нескольких объектах и этажах, поддерживая автономный режим для каждого из помещений. Это могут быть:

• производственные цеха крупного предприятия и помещения складского типа;
• многоэтажные здания, служащие для офисов, бизнес центров, а также объектов административного характера;
• спортивные, торгово-развлекательные и гостиничные комплексы;
• большие концертные залы;
• супер- и гипермаркеты с неограниченным количеством этажей и отделов;
• крупные больницы, санатории и профилактории.

В заключение следует отметить, что большинство владельцев и арендаторов крупных объектов предпочитают системы чиллер-фанкойл системам VRF. Это, в первую очередь, обусловлено повышенной функциональностью chiller, которые можно монтировать практически в любых больших зданиях, а также способность совместной работы с приточными вентиляциями.

Роль фанкойла в системе кондиционирования

Фанкойл — важный элемент централизованной климатической установки. Второе название — вентиляторный доводчик. Если термин fan-coil перевести с английского дословно, то это звучит‚ как вентилятор-теплообменник‚ что наиболее точно передает принцип его действия.

В конструкцию фанкойла включен сетевой модуль, обеспечивающий подключение к центральному управляющему устройству. Прочный корпус скрывает конструктивные элементы и оберегает их от порчи. Снаружи устанавливается панель, равномерно распределяющая потоки воздуха в различных направлениях

Предназначение устройства заключается в приеме носителя с низкой температурой. В перечень его функций также входит как рециркуляция, так и охлаждение воздуха в помещении, где он установлен‚ без поступления воздуха снаружи. Основные элементы fan-coil расположены в его корпусе.

К ним относятся:

• центробежный или диаметральный вентилятор;
• теплообменник в виде змеевика‚ состоящего из медной трубки и алюминиевых ребер‚ насаженных на нее;
• пылевой фильтр;
• блок управления.

Кроме основных узлов и деталей в конструкцию фанкойла входит поддон для улавливания конденсата‚ насос для откачки последнего‚ электродвигатель‚ посредством которого поворачиваются воздушные заслонки.

На фото канальный фанкойл марки Trane. Производительность двухрядных теплообменников — 1.5 – 4.9 кВт. Агрегат укомплектован малошумным вентилятором и компактным корпусом. Он отлично размещается за фальшь-панелями или за подвесной потолочной конструкцией

В зависимости от способа монтажа существует фанкойлы потолочные‚ канальные‚ монтируемые в каналы‚ по которым осуществляется приток воздуха‚ бескорпусные‚ где все элементы смонтированы на раме‚ настенные или консольные.

Потолочные аппараты наиболее популярны и имеют 2 варианта исполнения: кассетные и канальные. Первые монтируют в объемных помещениях с подвесными потолками. За подвесной конструкцией располагают корпус. Видимой остается нижняя панель. Они могут рассредоточивать воздушные потоки по двум или всем четырем сторонам.

Если систему планируют использовать исключительно для охлаждения, то лучшее место для него — потолок. Если конструкция предназначается для обогрева‚ устройство размещают на стене в нижней ее части

Потребность в охлаждении существует не всегда, поэтому‚ как видно на схеме‚ передающей принцип работы системы чиллер-файнкойл‚ в гидравлический модуль встраивают емкость, выполняющую роль аккумулятора для хладагента. Тепловое расширение воды компенсирует расширительный бак, подключенный к подающему трубопроводу.

Управляют фанкойлами как в ручном, так и в автоматическом режимах. Если вентиляторный доводчик работает на отопление, то в ручном режиме отсекают подачу холодной воды. При работе его на охлаждение перекрывают горячую воду и открывают путь для поступления охлаждающей рабочей жидкости.

Пульт для управления как 2-трубным так и 4-трубным фанкойлом. Модуль подключают непосредственно к устройству и размещают вблизи него. От него подсоединяют панель управления и провода для ее питания

Для работы в автоматическом режиме на панели выставляют нужную для конкретного помещения температуру. Поддержка заданного параметра осуществляется посредством термостатов, которые корректируют циркуляцию теплоносителей — холодного и горячего.

Преимущество фанкойла выражается не только в применении безопасного и дешевого теплоносителя но и в быстром устранении неполадок в виде утечек воды. Это удешевляет их сервис. Применение этих устройств — наиболее энергоэффективный способ создания благоприятного микроклимата в здании

Так как любое большое здание имеет зоны с разными требованиями к температурному режиму, каждую из них должен обслуживать отдельный фанкойл или их группа с идентичными настройками.

Количество агрегатов определяют на стадии проектирования системы расчетным путем. Стоимость отдельных узлов системы чиллер-фанкойл довольно высокая‚ поэтому как расчет‚ так и проектирование системы нужно выполнять максимально точно.

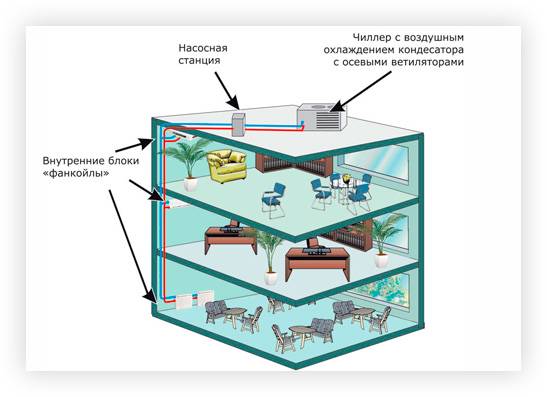

Устройство системы

Устройство чиллера и схема работы, а также конструкция фанкойла несколько отличаются. Для начала разберемся, что входит в общую систему чиллера-фанкойла.

Он состоит из следующих элементов:

1. Чиллер – это центральное охлаждающее устройство.
2. Фанкойлом называют локальные теплообменники.
3. Теплоноситель или охлаждающая жидкость. Обычно используют раствор этиленгликоля (антифриз) или простую воду.
4. Насосное оборудование (гидромодуль). В сложных больших системах установлены целые насосные станции.
5. Разводка трубопроводов.
6. Система автоматической регулировки.

Что такое чиллер и принцип его работы

Чиллер системы кондиционирования – это агрегат, который предназначен для нагревания или охлаждения жидкости. Жидкая среда в дальнейшем выступает теплоносителем или охладителем. Благодаря широкому диапазону мощностей чиллеры применяют в климатотехнике, фармацевтической и пищевой промышленности. Они незаменимы при охлаждении медикаментов и напитков, заливке катков, отоплении и кондиционировании частных домов и общественных заведений.

Схема чиллера напоминает конструкцию бытового холодильника. В приборе есть испаритель, конденсатор и компрессор для чиллера. Отличие от холодильника в том, что тепло прибор забирает у жидкости или отдает ей. В агрегате есть два водных контура – холодный и горячий. Эти два трубопровода не пересекаются и подают жидкость к фанкойлам.

Что такое фанкойл

Фанкойлом называют эффективный теплообменник, который подключают к трубам с холодной и горячей водой. В агрегат встроен вентилятор для улучшения теплообмена. Он установлен за теплообменником. Фанкойл подает в помещение воздух заданной температуры без использования дополнительного притока воздушных масс извне. Благодаря этому повышается энергоэффективность чиллера.

Для ручного управления обогревом помещения просто перекрывают кран, подающий холодную воду. С целью управления охлаждением здания перекрывают кран подачи горячей воды. Для автоматической регулировки на панели выставляют требуемую температуру воздуха. Для ее поддержания на заданном уровне установлены термостаты. Они регулируют потоки холодного и горячего жидкого носителя.

Типы фанкойлов

Фанкойлы можно устанавливать на потолок, стены и пол в помещении. Потолочный монтаж является предпочтительнее в том случае, если система больше предназначена для охлаждения помещения. Напольный монтаж же при обогреве постройки.

Самым востребованным является потолочный агрегат, поскольку его легко установить в ячейках подвесной системы. Потолочные модели в свою очередь бывают канальные и кассетные. Также есть моноблочные конструкции с осевым или центробежным вентилятором. Центробежные приборы создают более мощный поток воздуха, а осевые обходятся дешевле, но дают меньший напор.

Работа схемы чиллер-фанкойл

Первым делом рассмотрим, как работает однозональная СКВ на 3 блока + инверторный чиллер, изображенная ниже на схеме. Система поддерживает комфортную температуру летом и в течение переходного периода осень — весна. Зимний обогрев эффективно функционирует при —5…—10 градусов мороза.

Рабочий алгоритм выглядит так:

1. Летом чиллер типа «воздух-вода» охлаждает теплоноситель до стандартной температуры +7 °C (если на дворе +35 градусов и менее).
2. Гидромодуль направляет холодную воду к сети фанкойлов, подключенных по двухтрубной схеме (как радиаторы в системе отопления).
3. С помощью пульта ДУ пользователь настраивает желаемую температуру воздуха отдельно в каждой комнате.
4. Поначалу доводчики нагоняют заданную температуру, работая на максимальной мощности. Потом контроллер по сигналу датчика снижает интенсивность охлаждения – ступенчато уменьшает обороты вентилятора (всего бывает от 3 до 8 ступеней в зависимости от модели).
5. Когда воздушная среда достигает установленных параметров, двухходовой электроклапан перекрывает подачу теплоносителя по команде электроники. Дальше фанкойл поддерживает температуру.
6. Нагретая до 12 °C (в среднем) вода возвращается в теплообменник-испаритель чиллера, цикл повторяется.
7. Осенью уличная температура снижается, чиллер получает от фанкойлов запрос на горячий теплоноситель и переходит в режим нагрева. Переключение производится вручную либо автоматически — по команде дополнительного контроллера.

Гидромодуль, обеспечивающий подачу теплоносителя, состоит из насоса, расширительного бака и блока исполнительной автоматики. Элементы входят в конструкцию чиллера либо устанавливаются отдельно. Агрегаты повышенной мощности снабжаются гидромодулями на 2—3 насоса.

В недорогих моделях фанкойлов электромагнитный клапан может отсутствовать. Тогда выполняется наружная обвязка доводчика – ставится исполнительный трехходовой вентиль, сервопривод и запорная арматура. Как это работает, расскажет мастер на видео:

//www.youtube.com/embed/KPOqhC3NNeE?feature=oembed

Чтобы однозональная система полноценно работала зимой, к сети фанкойлов присоединяется котел. При морозе ниже минус 10…15 градусов чиллер останавливается. Исполнительная арматура переключает теплоноситель на линию водонагревателя с отдельным насосом.

Как функционирует многозональная система:

1. К чиллеру и котлу одновременно подключается нужное количество доводчиков. Применяется четырехтрубная схема, точнее, 2 двухтрубных тупиковых ветви. Мощность теплосилового оборудования определяется расчетом.
2. Когда первый пользователь настраивает обогрев, автоматика фанкойла открывает проток через «горячий» теплообменник, второй радиатор бездействует. На выходе получаем теплый воздух.
3. Если второй пользователь включает охлаждение, то доводчик в соседней комнате запускает только «холодный» теплообменник, а «горячий» перекрывает.
4. Фанкойлы одной сети работают независимо друг от друга.

Упрощенная схема соединения элементов многозональной СКВ, применяются четырехтрубные доводчики

Если по каким-то причинам клапаны всех доводчиков закроются, чиллер по температуре обратной воды «поймет», что нужно прекращать холодоснабжение и остановится. Аналогичным образом сработает автоматика котла.

Особенности оборудования

Фактически чиллер нельзя назвать кондиционером, в силу особенностей его строения и возможностей. Классический кондиционер обходится без промежуточного теплоносителя, охлаждая пространство непосредственно, тогда как чиллер всегда взаимодействует с антифризами либо водой. Основными особенностями чиллера являются:

• высокая степень автоматизации процесса;
• возможность осуществлять охлаждение на большом расстоянии, величина которого зависит только от мощности циркуляционного насоса;
• высокая экологичность и безопасность;
• удобство монтажа, т.к. занимает мало места;
• работа независимо от погодных условий;
• экономичность.

При выборе устройства необходимо ознакомиться с рейтингом брендов, оценить характеристики аппаратов, почитать отзывы о моделях.

Виды фанкойлов

Существует множество классификаций и разделений фанкойлов. Коротко перечислим каждую из них.

По типу охлаждения конденсатора:

• воздушное охлаждение;
• водяное охлаждение.

По наличию режима обогрева:

• с применением теплового насоса;
• без применения теплового насоса.

По варианту установки конденсатора:

• с выносным конденсатором;
• со встроенным конденсатором.

По способу установки:

• потолочные;
• напольные;
• настенные.

От набора всех этих характеристик зависит цена прибора и его функционал.

По способу монтажа и наличию корпуса

По способу монтажа можно разделить приборы на потолочные, напольные и настенные, а также встраиваемые или открытые. В потолочных фанкойлах чаще всего используется кассетный открытый тип. При этом воздух подается через воздуховоды, снабженные диффузорами или потолочной решёткой. Это самый популярный тип фанкойлов для офисов, ресторанов и кафе. Монтируется в потолок и ставится в открытом виде.

Стандартная комплектация кассетных фанкойлов– вентиляторы с мягким переключением производительности. В некоторых имеются диффузоры специальной конструкции, которые могут создать направленный поток воздуха

Есть ещё и бескорпусные агрегаты, которые можно устанавливать за декоративными панелями или подвесными потолками.

По количеству теплообменников

По количеству теплообменников фанкойлы можно разделить на двухтрубные или четырёхтрубные. Соответственно, в первом варианте будет один теплообменник, во втором – два.

В квартирах с двухтрубной системой кондиционирования чаще устанавливают напольные фанкойлы

В первом случае фанкойл попеременно может передавать либо горячий, либо холодный теплоноситель. Во втором случае уже имеется два теплообменника, которые работают независимо. Суть заключается в следующем: в один подается вода (горячая) из системы центрального отопления, в другой – теплоноситель от чиллера. Фанкойлы с четырёхтрубной системой лучше устанавливать под окнами, так как зимой они работают в качестве радиаторов центрального отопления.

Разновидности фанкойлов

Все фанкойлы различаются по способу монтажа, наличию корпуса и количеству теплообменников. Каждая разновидность имеет свои особенности, преимущества и недостатки, которые мы вкратце и рассмотрим ниже.

Способ установки и наличие корпуса

По способу монтажа данный узел климатической системы бывает: настенным, канальным, кассетным и напольным (колонным).

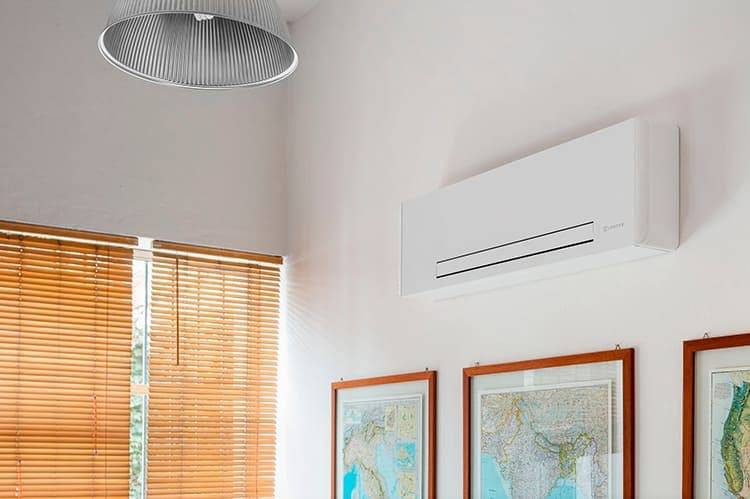

Настенные или консольные модели, как и внутренние блоки бытовых СКВ, устанавливаются на стену под потолком или на незначительном расстоянии от пола. Такие фанкойлы имеют привлекательный внешний вид, проводное или беспроводное управление.

Настенный фанкойл для квартиры практически ничем внешне не отличается от бытового кондиционера

Канальные агрегаты, как правило, не имеют корпуса, а все элементы конструкции крепятся на металлическую раму. Установка таких моделей осуществляется внутрь вентиляционной или рециркуляционной системы, после чего декорируется панелями.

Канальные фанкойлы предназначены для организации СКВ на предприятиях и в больших административных, деловых и развлекательных центрах ФОТО: gameasphalt.ru

Кассетные фанкойлы внешне похожи на потолочные блоки сплит-системы. Они раздают обработанный воздух одновременно в 2-4 направлениях и имеют поворотные жалюзи для управления движением воздушных потоков. Данные модели крепятся к потолку и оснащены только нижней декоративной панелью.

Кассетные фанкойлы имеют только декоративную нижнюю панель и жалюзи, раздающие охлаждённый или нагретый воздух в 2-4 направлениях

Напольные или колонные модели фанкойлов предназначены для установки на пол. Они имеют прямоугольную вытянутую форму, что позволяет значительно экономить полезную площадь.

Напольные фанкойлы прекрасно подходят и для отопления, и для охлаждения воздуха

По количеству теплообменников

Стандартные фанкойлы оснащены 1 теплообменником, который подключается к магистралям по двухтрубной системе. В этом случае, установка получает теплоноситель от нагревательного устройства или чиллера, и воздух в помещении будет только нагреваться или охлаждаться, а пользователь может настроить комфортную для себя температуру.

Двухтрубный фанкойл

Кассетные, канальные и напольные модели фанкойлов могут иметь 2 теплообменника и подключаться по четырёхтрубной схеме. Подобные устройства используются в многозональных системах кондиционирования воздуха. Один из радиаторов получает горячий теплоноситель от нагревательного устройства, а второй — хладагент от чиллера (охладитель). Благодаря этому, пользователи, находясь в разных помещениях, могут использовать свои файнколы в необходимом режиме одновременно — подогрев или охлаждение воздуха.

Четырёхтрубный фанкойл

Вопрос — ответ

Вопрос:

На чем работают чиллеры?

Ответ:

Основным рабочим веществом чиллера является хладагент. Чаще всего в качестве холодильного агента выступает фреон. Он циркулирует по контуру устройства и в теплообменнике испаряется за счёт тепла, полученного от охлаждаемой жидкости. Перенос холода осуществляется при помощи хладоносителя (вода, этиленгликоль).

Циркуляция хладагента обеспечивается компрессором, бесперебойное функционирование которого зависит от многих факторов. Таким образом, работа чиллера невозможна без холодильного агента и хладоносителя.

Вопрос:

Что лучше фрикулер (градирня) или чиллер?

Ответ:

Фрикулер обеспечивает в радиаторе охлаждение воды или другого хладоносителя до уровня тепла в окружающем воздухе. Для этого используют вентиляторы. Технология фрикулинга не предусматривает наличие компрессорного модуля. Благодаря этой особенности, потребляют намного меньше электроэнергии, чем чиллеры.

Недостатки фрикулеров: невозможность их полноценного использования в жаркую погоду, так как охлаждение происходит до уровня температуры воздуха. Фрикуллеры легко встраиваются в имеющиеся установки кондиционирования, поэтому их удобно применять в комбинации с чиллерами, которые функционируют независимо от наружной температуры.

Вопрос:

Какие чиллеры лучше водяные или воздушные?

Ответ:

По типу охлаждения конденсатора чиллеры бывают водяными или воздушными. Устройства, в которых для этих целей используется вода, пригодны для работы в течение всего года. Они более компактны, могут устанавливаться внутри здания, но стоят гораздо дороже оборудования, где понижение температуры производится направленным потоком воздуха.

Воздушные установки, предлагаются по невысокой цене, но их монтаж требует обширных площадей для размещения всех агрегатов и модулей. Например, система охлаждения часто монтируется на улице. Это позволяет более рационально использовать место внутри здания, но снижает функциональные возможности подобного оборудования.

Вопрос:

В чем отличие чиллеров с тепловым насосом и без него?

Ответ:

Устройства, в которых установлен тепловой насос, способны не только охлаждать, но также могут отапливать окружающее пространство или обеспечивать горячее водоснабжение. Эта полезная функция позволяет применять подобные установки для обогрева больших общественных или производственных помещений. Оснащённость тепловым насосом увеличивает стоимость оборудования, но значительно расширяет его функциональные возможности.

Вопрос:

Расскажите в чем принцип действия абсорбционных чиллеров?

Ответ:

Абсорбированные устройства используют в качестве основной энергии бросовое тепло на предприятиях. В таких системах главное рабочее вещество включает несколько компонентов. Раствор состоит из абсорбента и холодильного агента. Поглотителем выступает бромистый литий, а хладагентом — вода. Она поступает в испаритель с низким давлением, откуда выходит охлаждённой и абсорбируется бромидом лития. Жидкость концентрируется в конденсаторе, и затем хладагент передаётся по трубам конечным потребителям. Абсорбированные чиллеры не имеют компрессорного модуля, поэтому потребляют минимум электричества.

Вопрос:

Какова стоимость современных чиллеров?

Ответ:

Стоимость современных чиллеров зависит от их конструкционных особенностей и мощности. Это промышленные системы кондиционирования, которые предназначены для обслуживания больших производственных или общественных зданий, поэтому цена на новые агрегаты стартует от 100 тыс. руб. Самыми дешёвыми являются маломощные мини чиллеры, а у самых дорогих выходная мощность измеряется в тысячах кВт, и их стоимость составляет несколько миллионов рублей. Многие поставщики по требованию заказчика предоставляют расчёт стоимости после указания основных требуемых характеристик и функций.

Энергоэффективные компресоры

Обслуживание подобных компрессоров трудоемко и требует высокой квалификации персонала. В последние годы на рынке появились новые компрессора типа SCROLL, которые лишены характерных недостатков поршневых и винтовых компрессоров. Scroll-компрессоры обладают высокой энергетической эффективностью, низким уровнем шума и вибраций и не нуждаются в обслуживании. Этот тип компрессоров прост по конструкции, очень надежен и, вместе с тем, недорог. Однако, производительность Scroll-компрессоров, как правило, не превышает 40 кВт.

Применение в современных чиллерах множества небольших, но очень надежных компрессоров типа Scroll, а также нескольких холодильных контуров, позволило получить очень «маневренный» чиллер, который способен с высокой точностью выдавать требуемую холодильную мощность. Очевидно, что применение такого чиллера делает ненужным установку насосной станции, а широкий выбор встраиваемых в корпус чиллера насосов разной производительности решает все вопросы, связанные с циркуляцией охлажденной воды. Особо следует выделить очень маленькие пусковые токи нового оборудования. Ведь пуск небольших Scroll-компрессоров, имеющих низкое электропотребление, происходит поочередно, в соответствии с возрастанием нагрузки на агрегат.

У всех чиллеров последних поколений современная микропроцессорная система управления позволяет регулировать установленное значение температуры воды на выходе из чиллера в соответствии с параметрами наружного воздуха, технологическими процессами или командами от централизованной системы управления (диспетчеризации). С экономической точки зрения, использование большого числа Scroll-компрессоров и установка встроенного циркуляционного насоса вместо отдельной насосной станции оказывается более выгодным вариантом, чем применение дорогих, мощных и сложных полугерметичных компрессоров.
