Принцип работы монитора: каким образом устройство выводит картину на экран?

Интерфейсы

Схема функциональных блоков современного ЖК-дисплея

В наследство от эпохи ЭЛТ-мониторов нам остался аналоговый интерфейс RGB VGA D-sub. Видеоадаптер преобразует данные кадрового буфера из цифрового вида в аналоговый, а электроника ЖК-монитора, со своей стороны, вынуждена выполнять обратное, аналого-цифровое преобразование. Несложно понять, что такие избыточные операции как минимум не улучшают качества изображения, к тому же они требуют дополнительных затрат для своей реализации. Поэтому с повсеместным распространением ЖК-дисплеев интерфейс VGA D-sub не имеет будущего и в скором времени его вытеснит цифровой DVI.

Не стоит думать, что в дешевых мониторах производители намеренно не реализуют поддержку DVI-интерфейса, ограничиваясь лишь VGA D-sub. Просто для этого требуется применение специального TMDS-приемника со стороны монитора, и себестоимость устройства с поддержкой как аналогового, так и цифрового интерфейсов по сравнению с вариантом с единственным аналоговым входом будет выше.

Главное отличие ЭЛТ от ЖК мониторов

В основе работы ЭЛТ монитора лежит специальная стеклянная трубка, внутри которой вакуум. Так же, внутри стеклянной колбы находятся электронные пушки, испускающие поток заряженных частиц (электронов).

Эти электроны заставляют светиться точки люминофора, которым тонким слоем изнутри покрыта передняя стенка электронно-лучевой трубки. То есть энергия электронов превращается в свет, вот эти самые светящиеся точки и формируют изображение.

Принцип работы ЖК монитора совершенно иной. Здесь уже нет никаких трубок, а изображение формируется совершенно другим способом. Жидкокристаллические дисплеи уже имеют в своем названии указание на то, с помощью чего создается изображение на экране. Да да, именно жидкие кристаллы, которые были открыты еще в 1888 году, играют ключевую роль в формировании картинки.

Устройство LCD монитора больше напоминает слоеный пирог, каждый слой имеет свое назначение. Итак, можно выделить несколько слоев, из которых и состоит наш монитор.

Первый слой – это система подсветки ЖК матрицы, она может быть выполнена с применением люминесцентных ламп с холодным катодом, либо светодиодов. Вторым слоем идет рассеивающий фильтр, который позволяет повысить уровень равномерности подсветки всей матрицы. Далее идет первый вертикальный поляризационный фильтр, который пропускает только вертикально направленные световые волны. Четвертым слоем представлена сама матрица, представляющая собой две прозрачные стеклянные пластины, между которыми расположены молекулы поляризационного вещества – жидкие кристаллы. Пятым слоем идут специальные цветофильтры, отвечающие за окрас каждого субпикселя. Ну и последним слоем идет второй, уже горизонтальный поляризационный фильтр, который, как вы уже наверное догадались, пропускает только лишь горизонтальные волны. Вот и все устройство ЖК монитора. Разберем подробнее.

В жидкокристаллической матрице каждый кристалл отвечает за определенную точку в изображении на экране. Когда монитор работает, свет от системы подсветки проходит через слой жидких кристаллов и зритель видит некую “мозаику” из пикселей, окрашенных в разные цвета. Каждый пиксель состоит из трех субпикселей, красного, зеленого и синего.

С помощью этих трех базовых цветов экран способен отображать до 17 млн. различных оттенков цветов. Такая глубина цвета достигается различным количеством света, проходящего через каждый пиксель. 17 миллионов возможных сочетаний – 17 млн. возможных цветов.

Даже видео имеется, где крупным планом показана структура пикселей LCD монитора.

Любой свет, как известно, имеет направление, поскольку это еще и электромагнитная волна, она еще имеет поляризацию. Луч может быть вертикальным, горизонтальным, иметь любой промежуточный угол.

Очень важно, учитывая, что первый фильтр пропускает только вертикально направленные лучи. Излучение проходит сквозь каждый субпиксель и достигает второго поляризационного фильтра, который пропускает только горизонтальные лучи

Иначе говоря, не весь свет, излученный системой подсветки способен дойти до пользователя.

Кристаллы изменяют поляризацию световой волны, чтобы она прошла через второй фильтр. Вообще, жидкие кристаллы – крайне интересная субстанция. Их молекулы действительно ведут себя, как молекулы жидкого вещества, находясь в постоянном движении. Но как и положено кристаллам, их ориентация остается неизменной.

Ориентация кристаллов меняется только под воздействием электрического поля. Когда это происходит, субстанция начинает изменяться. Возможно выборочное изменение ориентации вплоть до субпикселя. То есть кристаллы играют роль крошечных оптических линз, которые меняют поляризацию световых волн.

Итак, жидкие кристаллы контролируют поляризацию, а значит и интенсивность света, проходящего через второй фильтр. Секрет устройства ЖК монитора заключается в том, что не каждый луч сможет добраться до зрителя, а интенсивность свечения каждого пикселя задается углом поворота (поляризацией) жидких кристаллов.

Ну а на этом здесь все, увидимся в следующих статьях блога pc-information-guide.ru, ах да, и да прибудет с вами апгрейд!

Устройство и принцип действия

Устройство проекторов в большинстве своем отличается мало. Технический арсенал мультимедийного аппарата состоит из оптической системы, модулятора изображения, лампы, систем очистки и охлаждения, а также электронной начинки. Световой прибор, коим, по сути, является проектор, перенаправляет свет от лампы с концентрированным потоком на необходимую плоскость. Это довольно сложные по содержанию устройства, условно разделяющиеся на две категории. В первую входят модели с CRT-технологией получения изображения, оборудованные электронно-лучевыми трубками в количестве трех штук, а во вторую – девайсы DLP, LCD и LCoS, работающие с помощью фиксированной матричной структуры. Последние пользуются большей популярностью, так как обеспечивают более высокое качество. В устройство мультимедийных проекторов, как правило, входят ZOOM-объективы, благодаря им размер изображения меняется без необходимости перемещать сам аппарат. В некоторых моделях фокусное расстояние изменяется с помощью пульта управления, а в других – регулировкой объектива вручную. Последний способ не так удобен, но производит настройку более точно.

В большинстве случаев применяются металлогалогенные лампы, способные испускать больше светового потока, чем галогенные с аналогичной мощностью. Но к концу срока службы их эффективность снижается вдвое. Также используются в устройстве проекторов лампы проекционного типа с низким энергопотреблением и высоким потоком света, они отличаются более естественным спектром. В современных проекторах устанавливаются очень долговечные источники света, ресурс которых может варьироваться от 1000 до 4000 часов. Чтобы своевременно произвести замену данного элемента, в каждом аппарате предусмотрен счетчик.

Оптика отвечает за перенаправление света к дисплейной панели. В нее входят такие компоненты, как зеркала, призмы и линзы для проекции. Модуляторы изображения отвечают за уровень яркости, разрешение и быстродействие, сегодня используются системы DLP, LCD, LCoS и CRT, о них подробно будет рассказано далее. Немаловажная роль в устройстве проектора принадлежит охлаждению, вентилятор очень важен для нормализации температуры лампы и электронных плат. Чтобы взаимодействовать с источниками мультимедиа, проекторы имеют на корпусе необходимые разъемы – VGA, DVI, HDMI и прочие. Многие модели оснащаются также USB-портом и поддержкой Wi-Fi.

Устройство и работа TFT LCD матрицы.

Одними из главных достижений стало изобретение технологии LCD TFT-матрицы – жидкокристаллической матрицы с тонкопленочными транзисторами (Thin Film Transistors). У TFT-мониторов кардинально возросло быстродействие пикселей, выросла цветовая глубина изображения и удалось избавиться от «хвостов» и «теней».Структура панели, изготовленной по TFT технологии, приведена на Рис.2

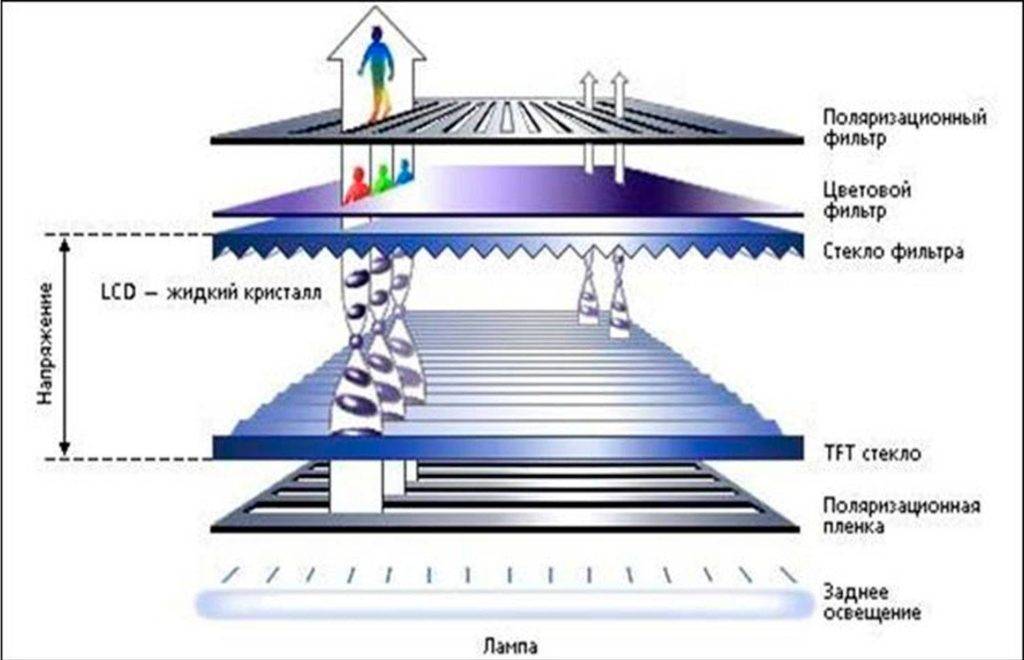

Структура ЖК-панели

Рис.2. Схема структуры TFT LCD матрицы.Полноцветное изображение на ЖК-матрице формируется из отдельных точек (пикселей), каждая из которых состоит обычно из трех элементов (субпикселей), отвечающих за яркость каждой из основных составляющих цвета — обычно красной (R), зеленой (G) и синей (B) — RGB. Видеосистема монитора непрерывно сканирует все субпиксели матрицы, записывая в запоминающие конденсаторы уровень заряда, пропорциональный яркости каждого субпикселя. Тонкопленочные транзисторы (Thin FilmTrasistor (TFT) — собственно, поэтому так и называется TFT-матрица) подключают запоминающие конденсаторы к шине с данными на момент записи информации в данный субпиксель и переключают запоминающий конденсатор в режим сохранения заряда на все остальное время.Напряжение, сохраненное в запоминающем конденсаторе TFT- матрицы, действует на жидкие кристаллы данного субпикселя, поворачивая плоскость поляризации проходящего через них света от тыловой подсветки, на угол, пропорциональный этому напряжению. Пройдя через ячейку с жидкими кристаллами, свет попадает на матричный светофильтр, на котором для каждого субпикселя сформирован свой светофильтр одного из основных цветов (RGB). Рисунок взаиморасположения точек разных цветов для каждого типа ЖК-панели разный, но это отдельная тема. Далее, сформированный световой поток основных цветов поступает на внешний поляризационный фильтр, коэффициент пропускания света которого зависит от угла поляризации падающей на него световой волны. Поляризационный светофильтр прозрачен для тех световых волн, плоскость поляризации которых параллельна его собственной плоскости поляризации. С возрастанием этого угла, поляризационный фильтр начинает пропускать все меньше света, вплоть до максимального ослабления при угле 90 градусов. В идеале, поляризационный фильтр не должен пропускать свет, поляризованный ортогонально его собственной плоскости поляризации, но в реальной жизни, все-таки небольшая часть света проходит. Поэтому всем ЖК-дисплеям свойственна недостаточная глубина черного цвета, которая особенно ярко проявляется при высоких уровнях яркости тыловой подсветки.В результате, в LCD-дисплее световой поток от одних субпикселей проходит через поляризационный светофильтр без потерь, от других субпикселей — ослабляется на определенную величину, а от какой-то части субпикселей практически полностью поглощается. Таким образом, регулируя уровень каждого основного цвета в отдельных субпикселях, можно получить из них пиксель любого цветового оттенка. А из множества цветных пикселей составить полноэкранное цветное изображение.ЖК-монитор позволил совершить серьезный прорыв в компьютерной технике, сделав ее доступной большому количеству людей. Более того, без LCD-экрана невозможно было бы создать портативные компьютеры типа ноутбуков и нетбуков, планшеты и сотовые телефоны. Но так ли все безоблачно с применением жидкокристаллических дисплеев?

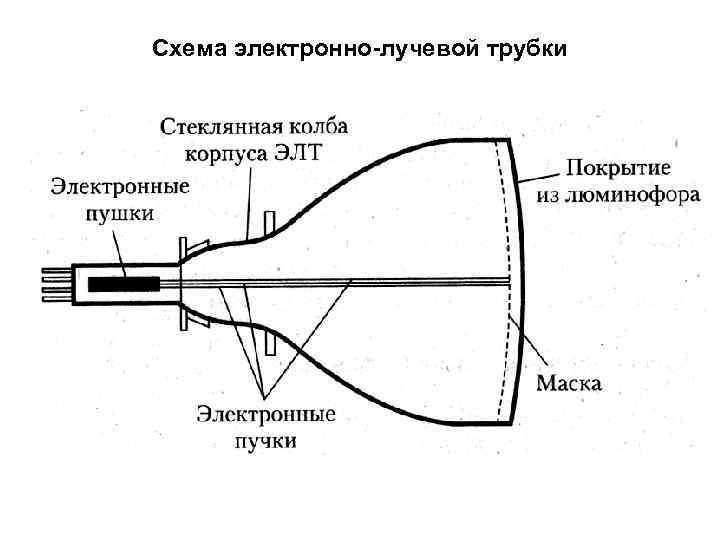

Электронно-лучевая трубка (ЭЛТ)

ЭЛТ – электронный электровакуумный прибор, в котором используется поток электронов, сконцентрированный в форме луча, и создающий на специальном экране видимое изображение.

Катод служит источником электронов, которые собираются в узкий луч фокусирующей системой, разгоняются в ускоряющем поле, создаваемом анодами и попадают на экран, покрытый люминофором – веществом, способным светиться при бомбардировке его электронами.

Модулятор (управляющий электрод) имеет отрицательный относительно катода потенциал, который регулирует плотность потока электронов, а следовательно – яркость свечения экрана.

Первый анод (фокусирующий электрод) – фокусирует пучок электронов и определяет его диаметр. Кроме того, первый и второй аноды создают для электронов ускоряющее поле, достаточное для вызывания свечения люминофора. Для этого на аноды подается высокое напряжение: на первый анод от сотен вольт до нескольких киловольт, на второй – от единиц кВ до десятков кВ.

Для управления положением светящегося пятна на экране применяют отклоняющую систему, которая может быть:

– электростатической – две пары пластин; разность потенциалов между пластинами X определяет положение луча по горизонтали, между пластинами Y-по вертикали.

– магнитной – две пары отклоняющих катушек, размещенных на горловине трубки; при протекании тока по катушкам возникает магнитное поле, отклоняющее электронный луч.

ЭЛТ применяются:

– в осциллографах – для наблюдения электронных процессов;

– в телевидении (кинескопах)- для преобразования электрического сигнала, содержащего информацию о яркости и цвете передаваемого изображения;

– в индикаторных устройствах РЛС – для преобразования электрических сигналов, содержащих информацию об окружающем пространстве, в видимое изображение.

Как устроен LCD дисплей

Устройство LCD дисплея напоминает собой сэндвич. То есть, различные слои наложены друг на друга. В основе лежат пластины из стекла или, редко, из пластика. А между этими пластинами находится «начинка»:

  • тонкоплёночный транзистор,
  • цветной фильтр, который содержит основные цвета (красный, зелёный и синий),
  • слой жидких кристаллов.

Источником света в LCD мониторах являются флуоресцентные лампы или светодиоды.

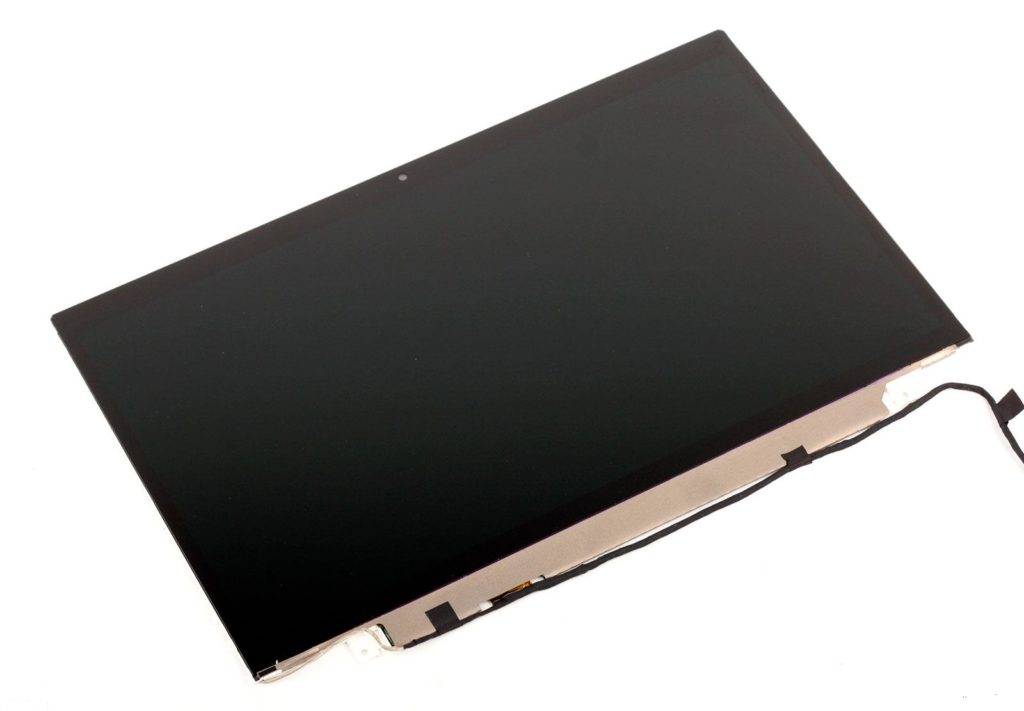

ЖК матрица

Основой LCD дисплея является матрица. ЖК матрица же состоит из различных слоёв:

  • рассеиватель света,
  • электроды,
  • стекло,
  • поляризаторы,
  • слой с жидкими кристаллами.

Изображение строится с помощью целого массива пикселей. Которые, в свою очередь, снабжены светодиодами красного, зелёного и синего цвета.

Пассивная матрица

Принцип работы пассивной матрицы состоит в том, что каждая строка и столбец дисплея имеет собственный драйвер. И этот драйвер быстро выполняет анализ сигнала для активации необходимых пикселей. Но в современных реалиях, при увеличении размеров монитора и параметров яркости, изготовление таких матриц становится затруднительным. Потому как приходится увеличивать мощность потока энергии через линию управления. И из-за этого светодиоды в таких дисплеях больше подвержены выгоранию.

Активная матрица

Этот вид матриц решает проблемы с потребляемой энергией за счёт внедрения TFT технологии. Тонкоплёночные транзисторы управляют током через светодиод. А значит, управляют и яркостью отдельного пикселя. В этом случае через матрицу может проходить и более слабый ток для понижения яркости экрана.

Таким образом, яркость, контрастность и отображение цвета на таких матрицах лучше. А потребляемая энергия меньше.

Модуль подсветки

Каждый LCD дисплей снабжён модулем подсветки, который и создаёт свет. Потому что, без дополнительного внутреннего свечения человеческий глаз попросту не распознает изображение.

На базе флуоресцентных ламп

Такой тип подсветки позволяет получить различные цвета, в том числе и белый цвет экрана, который чаще всего используется в LCD дисплеях. Потребление электроэнергии при подсветке флуоресцентными лампами невелико. Однако для стабильной работы нужен источник переменного напряжения 80-100 В.

Дисплеи с такой подсветкой потребляют меньше энергии, но срок службы не так уж и велик.

На базе светодиодов

В отличие от предыдущей схемы подсветки, светодиоды дают более продолжительный срок эксплуатации. А также большую яркость экрана. Такая подсветка может работать и без преобразователей. Но необходима установка токоограничительных транзисторов.

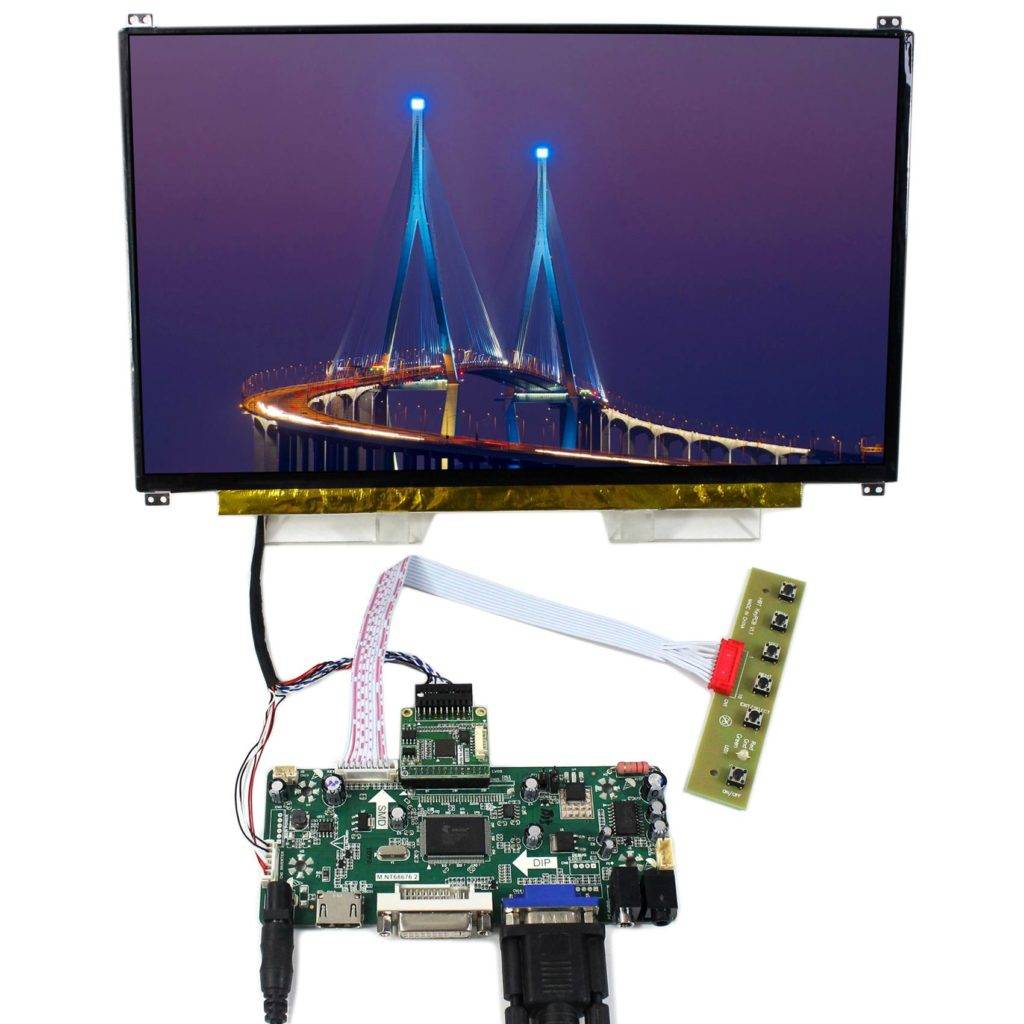

Модуль управления

Плата управления является важным узлом в устройстве дисплея.
Именно на этой плате располагается основная распиновка и два микропроцессора, отвечающие за функционирование монитора.

Первый микропроцессор это восьми битный микроконтроллер. Он отвечает за ряд простых, но очень нужных функций:

  • работа кнопочной панели,
  • включение и выключение монитора,
  • функционирование подсветки.

Для того чтобы настройки монитора не сбивались, к этому микроконтроллеру прилагается схема памяти.

Назначение второго микропроцессора куда обширней. Ведь он отвечает за обработку аналогового сигнала и подготовку его вывода на ЖК-панель.

Таким образом, плату управления можно назвать мозгом дисплея. Потому что всё управление ЖК дисплеем проходит именно в цифровом виде. Сигнал, проходящий с видеокарты, попадает сюда, после чего мы и получаем изображение.

Блок питания

Блок питания ЖК монитора служит для преобразования переменного сетевого напряжения — 220V в постоянное, но небольшой величины, от 4 до 12V.

Стоит отметить, что некоторые неисправности ЖК мониторов возникают именно из-за проблем с блоком питания. Потому как из-за сильных скачков напряжения транзисторы перегорают.

Корпус

Всё, что было перечислено выше, упаковано в корпус монитора. В плане характеристик корпуса всё зависит от фантазий разработчиков. Будь то форма или материал, из которого он изготовлен.

Интересной частью корпуса является панель управления монитором. В этой роли выступают как обычные механические кнопки, так и интерактивные иконки на самом экране. А также каждый монитор снабжён всей необходимой распиновкой. А некоторые даже разъёмами для аудиосистемы.

Создание двух независимых рабочих столов

Если необходимо иметь два отдельных рабочих стола, простого подключения мониторов к общей видеокарте будет недостаточно. Сделать это можно несколькими способами:

  • подключить оборудование к современной карте с несколькими графическими процессорами и выбрать в настройках соответствующий режим;
  • подключить каждый монитор к отдельной видеокарте;
  • использовать специальное оборудование, подключаемое к одной видеокарте и разделяющее видеосигнал.

В последнем случае даже к ноутбуку можно подключить два монитора – в таком случае на них будет один большой рабочий стол, а на встроенном дисплее – второй.

Таким образом, разобраться с подключением и настройкой второго монитора сможет даже неопытный пользователь.

Необходимость в двух мониторах

Существует множество вариантов использования одновременно двух дисплеев на одном компьютере. В первую очередь, такая система с несколькими мониторами позволит держать полностью открытыми намного больше окон.

Для дизайнера, конструктора и фотохудожника увеличенная рабочая зона означает большую детализацию объектов.

Повышается эффективность работы и у пользователей, использующих графики и схемы – с двумя мониторами нет нужды постоянно переключаться между несколькими документами, которые удобно размещаются на одной, увеличенной вдвое, территории.

Рис.1. Два монитора для работы.

Ещё одна достаточно часто встречающаяся возможность применения двух экранов – игровые приложения. С их помощью обеспечивается лучший обзор по сторонам. А для владельцев ноутбука дополнительный широкий экран (в качестве которого можно использовать даже плазменный телевизор) позволяет получить намного больше удовольствия от игры.

Рис.2. Использование двух мониторов для игры.

Пригодятся два экрана и программистам, давая им возможность наблюдать, как будет выглядеть результат их работы в нескольких браузерах. В производстве, во время образовательного процесса и в офисе – каждое такое рабочее или учебное место может потребовать отображения информации с одного компьютера сразу на нескольких мониторах – это сэкономит и пространство (не придётся сидеть вдвоём у одного дисплея), и средства (нет необходимости в покупке ещё одного компьютера).

Windows 7

В появилась возможность управления компью тером с помощью жестов «Прокрутка», «Вперед/назад», «Поворот» и «Масштабирование». Операционная система Windows 7 намного лучше адаптирована для работы с сенсорными дисплеями, чем все предыдущие версии. 06 этом свидетельствуют видоизмененный интерфейс и панель задач, в которой на месте прямоугольных кнопок, символизирующих запущенные программы, появились квадратные иконки — на них намного удобнее нажимать пальцем. Кроме того, появилась новая функция — списки переходов, позволяющие быстро найти недавно открывавшиеся файлы или часто запускаемые элементы. Для активации этой возможности достаточно перетащить иконку программы на Рабочий стол.

Впервые в операционную систему Windows добавлена опция распознавания сенсорных жестов, к которым привязано выполнение отдельных функций. Так, в Windows 7 появились сенсорная прокрутка и такая же, как, например, в Apple iPhone, возможность увеличения картинок или документов движением двух пальцев рук в разные стороны. Не обошлось и без движения, отвечающего за поворот изображения. Таким операциям, как копирование, удаление и вставка, также можно назначить отдельные жесты. Кнопки экранной клавиатуры подсвечиваются при касании, что облегчает ее использование на сенсорном экране. А возможность распознавания рукописного текста позволяет быстро вводить небольшие сообщения.

Как работает видеокарта?

Компьютер можно представить в виде организации с собственным художественным отделом, в который направляется запрос нарисовать картину. Отдел решает, каким должен быть рисунок, а затем наносит его на бумагу. В конце концов, чья-то идея реализуется в видимое изображение.

Принцип работы видеокарты такой же. Процессор и программное обеспечение передают информацию на графическую карту, которая решает, какими должны быть пиксели на экране, чтобы получилось требуемое изображение. Затем эти данные направляются по кабелю на монитор.

Работа видеокарты компьютера зависит от следующих основных составных частей:

  • соединения с материнской платой, через которое поступают питание и данные;
  • процессора, который занимается обработкой каждого экранного пикселя;
  • графической памяти, хранящей данные о каждом пикселе и завершенных изображениях;
  • системы вывода на дисплей конечного результата.

Резистивные сенсорные экраны

Принцип работы четырехпроводного резистивного сенсорного экрана

  1. До экрана дотрагиваются любым твердым предметом.
  2. Верхний резистивный слой прогибается и соприкасается с нижним.
  3. Контроллер определяет напряжение в точке касания на нижнем слое и вычисляет координату точки касания по оси X.
  4. Контроллер определяет напряжение в точке касания на верхнем слое и определяет координату точки касания по оси Y.

Принцип работы пятипроводного резистивного сенсорного экрана

  1. До экрана дотрагиваются любым твердым предметом.
  2. Верхний проводящий слой прогибается и соприкасается с нижним, что указывает на прикосновение к экрану.
  3. Два из четырех электродов нижнего слоя заземляются, контроллер опреде ляет напряжение в точке касания и вычисляет координату точки по оси X.
  4. Заземляются другие два электрода, контроллер определяет напряжение в точке касания и вычисляет координату точки по оси Y.

Преимущества

  • Низкая стоимость
  • Высокая стойкость к загрязнениям
  • Можно прикасаться любым твердым предметом

Недостатки

  • Низкая долговечность (1 млн нажатий в одной точке для четырехпроводного, 35 млн нажатий для пятипроводного) и вандало-устойчивость
  • Низкое светопропускание (не более 85%)
  • Не поддерживают Multitouch

Примеры устройств

Телефоны (например, Nokia 5800, НТС Touch Diamond), КПК, компьютеры (например, MSI Wind Top АЕ1900), промышленное и медицинское оборудование.

Волновые сенсорные дисплеи. Яркое будущее

На концах осей X и Y координатной сетки стеклянного экрана располагается по преобразователю. Один из них передающий, а второй принимающий. На стеклянной основе располагаются и рефлекторы, «отражающие» электрический сигнал, передаваемый от одного преобразователя к другому.

Преобразователь-приемник точно «знает» состоялось ли нажатие и в какой именно точке оно произошло, поскольку своим касанием пользователь вносит прерывание в акустическую волну. Стекло волнового дисплея лишено металлического покрытия, что позволяет сохранить все 100 % изначального света. Благодаря своей столь приятной особенности, волновой экран является наилучшим выбором для пользователей, работающих в мелкими деталями графики. Ведь и резистивные и емкостные тачскрины не идеальны в плане четкости изображения. Покрытие задерживает свет и искажает картинку.

Некоторые особенности различных тачскринов

Самыми дешевыми и наименее четко передающими картинку сенсорными экранами являются резистивные. Кроме того, они же самые уязвимые. Любой острый предмет может повредить нежную резистивную «пленочку». Волновые тачскрины являются самыми дорогими среди себе подобных. Резистивная конструкция скорее относится к прошлому, волновая — к будущему, а емкостная — к настоящему. Хотя грядущее никому не известно и можно лишь предполагать, что та или иная технология имеет некоторые перспективы.

Для резистивной системы не имеет особого значения, коснулся пользователь экрана резиновым наконечником стилуса или пальцем. Достаточно и того, что два слоя пришли в соприкосновение. Емкостной экран распознает лишь касания токопроводящими предметами. Чаще всего пользователи работают с ними при помощи своих пальцев. В этом отношении экраны волновой конструкции ближе к резистивным. Отдать ей команду можно практически любым предметом, избегая при этом тяжелых и слишком маленьких объектов.

Тип подсветки матрицы у телевизора LED.

Такие модели с жидкокристаллическим экраном в отличии от LCD изделий, где применяются флуоресцентные или люминесцентные лампы (HCFL — горячий и CCFL — холодный катод), подсвечиваются светоизлучающими диодами. Новый тип подсветки ЖК-матрицы в сравнении с LCD позволил уменьшить толщину конструкции и увеличить качество изображения

Основные технические моменты на которые желательно обратить внимание перед покупкой телевизора описаны в первой и второй публикации

Существует несколько типов LED подсветки жидкокристаллической матрицы: ковровая или по другому, прямая (Direct-LED) и краевая, которую еще называют торцевой (Edge-LED).

  • Direct-LED (Full-LED). Ковровый тип подсветки предполагает расположение светоизлучающих диодов по всей площади матрицы. Именно такое расположение светодиодов позволяет получить равномерность подсветки и получить максимальное качественное изображение. Телевизоры с подсветкой Direct-LED имеют насыщенный уровень яркости и хорошую контрастность.
  • Edge-LED. Краевой тип подсветки имеет положительные и отрицательные стороны. Почему? Дело в том, что здесь светоизлучающие диоды располагаются по краям или по бокам, а иногда и по всему периметру матрицы. Излучающий свет диодами попадает на специализированный распределитель, а после на рассеиватель и лишь потом на экран. К сожалению такое расположение светодиодов не дает полноценного локалього затемнения на отдельных участках экрана и хорошего контрастного перехода.

Безусловно торцевая конструкция позволяете уменьшить толщину всего телевизора, но это имеет свои последствия. Во-первых, за счет расположения светодиодов по периметру, а не по площади используется меньше диодов, а значит матрица подсвечивается не должным образом. Во-вторых, получить хорошее распределение света довольно сложно в более тонком корпусе. Как следствие тонкий рассеиватель не справляется с возложенной на него задачей должным образом и на выходе могут образоваться светлые пятна (засветы) на темных участках экрана.

В свою очередь, «безобидные» светлые пятна могут мешать комфортному восприятию видео с экрана телевизора. Следует сказать, что инженерные решения постепенно доводят ее до хорошего уровня.

Принципы работы мониторов на электронно-лучевой трубке

Мониторы с электронно-лучевой трубкой нашли широкое применение в составе компьютерных систем.

Простота конструкции, высокая надежность, точная цветопередача и отсутствие задержек (тех самых миллисекунд реакции матрицы в ЖК) – вот их основные преимущества.

Однако в последнее время ЭЛТ вытесняется более экономными и эргономичными ЖК-мониторами.

Принцип работы такого монитора основан на испускании потока электронов электронно-лучевой пушкой.

Поток электронов представляет из себя узкий луч.

Отклоняющая система кинескопа перемещает этот луч по горизонтали и вертикали, обеспечивая формирование изображения на всей поверхности экрана монитора.

Яркость изображения регулируется изменением интенсивности этого потока.

В цветных мониторах используются три пушки, и изображение формируется из сочетания трех цветов: красного, зеленого и синего.
