Кинетический ветрогенератор: устройство, принцип работы, применение

Что такое ветроэнергетические установки?

Ветроэнергетические установки представляют собой комплексы оборудования, предназначенного для выработки, подготовки и снабжения потребителей электрическим током. Поскольку ветер является бесплатным источником энергии, все расходы на выработку тока сводятся к первоначальным вложениям на приобретение (или создание) ветрогенератора и смежного оборудования и последующее обслуживание.

Если сравнивать затраты на проведение линии электропередач или кабеля до отдаленных пунктов, то экономический эффект от использования ВЭУ в большинстве случаев оказывается довольно высоким. При этом, следует учитывать большую разницу в стоимости крупных ВЭУ и небольших установок, действующих в пределах одной усадьбы.

Частой ошибкой, допускаемой при расчетах экономической выгоды от использования ВЭУ, является рассматривание лишь одного варианта реализации методики — создания локальных энергетических комплексов (ЛЭК). Они рассматриваются только как энергоустановки местного значения, обеспечивающие энергией весь населенный пункт. Отсюда возникают высокие расходы на приобретение, потребность в дорогостоящем обслуживании и материалоемкость устройства.

Частные источники, способные обеспечить энергией отдельный дом, практически не рассматриваются, из виду упускается наиболее эффективный и необходимый сектор ветрогенераторов.

Достоинства и недостатки ВЭУ

Преимуществами ВЭУ являются:

• возможность обеспечения электроэнергией любые пункты, вне зависимости от степени удаления от магистральных линий;
• нет необходимости создавать большую энергетическую станцию, можно использовать отдельные компактные установки;
• готовая ВЭУ не нуждается в топливе или иных ресурсных поставках.

При этом, существуют некоторые недостатки:

• Выработка электроэнергии производится посредством ветровых потоков и полностью зависит от их силы и равномерности. В тихую безветренную погоду производство электротока невозможно.
• Полученный ток не годится для использования без подготовки, которая требует наличия определенных устройств.
• Ураганные ветра или шквалистые порывы могут разрушить или вывести установку из строя.

Единственным действительно серьезным препятствием, ограничивающим использование ветрогенераторов, является высокая стоимость промышленных установок. Создание самодельных устройств требует определенных навыков и некоторой подготовки, что также замедляет распространение ветроэнергетических устройств среди населения.

Чертежи ротора

Изобретатель не предоставляет подробные чертежи своих разработок, но в качестве модели для построения лопастей использован принцип математической спирали:

Именно по этой кривой строится каждая из трех лопасть крыльчатки, в сумме образуя сплошную поверхность, близкую по очертаниям при взгляде сбоку к форме конуса. Спираль строится на основе золотого сечения, три лопасти образуют угол между осями в 120°. Конструкторы считают возможным использование множества вариантов изготовления лопастей, главным условием считая использование архимедова винта в качестве основы.

Такое обилие возможностей увеличивает шансы самодеятельных изготовителей ветряков, нуждающихся в создании устройства для своих нужд.

Частные ветряные электростанции

Для России наиболее актуальным вопросом является распространение именно небольших станций, обеспечивающих один дом или усадьбу. Строительство крупных ВЭС в климатических условиях нашей страны нецелесообразно и нерентабельно. Самая большая ценность ветрогенераторов кроется в создании возможности обеспечить энергией отсталые или отдаленные населенные пункты, где нет сетевого подключения.

Для таких районов применение небольших частных станций является оптимальным способом решения вопроса, так как работа ветряка не требует обеспечения топливом, устройство несложно и свободно поддается ремонту. Обеспечить такие регионы дополнительным оборудованием намного проще и дешевле, чем выделять большие средства на проведение линии электропередач, особенно, если речь идет о гористой местности. Небольшие ветряки способны вырабатывать достаточное количество энергии, не нуждаясь в расходах на содержание или топливо, что делает их весьма перспективными и привлекательными вариантами решения проблемы.

Горизонтальные ветрогенераторы (крыльчатые)

Разные модификации горизонтальных установок имеют от одной до трех лопастей и более. Поэтому коэффициент полезного действия намного выше, чем у вертикальных.

Недостатки ветрогенераторов − в необходимости ориентировать их на направление ветра. Постоянное перемещение снижает скорость вращения, что понижает его производительность.

1. Однолопастные и двухлопастные. Отличаются высокими двигательными оборотами. Масса и габариты установки небольшие, что облегчает установку.
2. Трехлопастные. Пользуются спросом на рынке. Могут вырабатывать энергию до 7 мВт.
3. Многолопастные установки имеют до 50 лопастей. Отличаются большой инерцией. Преимущества крутящего момента используют в работе водяных насосов.

На современном рынке появляются ветрогенераторы с отличными от классических конструкциями, например, встречаются гибридные.

1. Ветрогенератор, устроенный по типу парусника

Тарелкообразная конструкция под напором воздуха приводит в движение поршни, которые активируют гидросистему. Как результат, происходит трансформация физической энергии в электрическую.

Во время работы установка не шумит. Высокие показатели мощности. Легко управляемая.

2. Летающий ветрогенератор-крыло

Используется без мачты, генератора, ротора и лопастей. В сравнении с классическими конструкциями, которые функционируют на небольшой высоте при непостоянной силе ветра, а сооружение высоких мачт дело трудоемкое и дорогое, “крыло” таких проблем не имеет.

Его запускают на высоту 550 метров. Выработка электрической энергии составляет 1 мВт в год. Производителем “крыла” является компания Makani Power.

Устройство ветряного генератора

Различные варианты ветрогенераторов значительно отличаются друг от друга.

На приведенной схеме представлено внутреннее устройство классического горизонтального ветряного генератора. Такие модели наиболее часто используются как в промышленности, так и в быту

Промышленные устройства представляют собой сложную многометровую конструкцию, для установки которой требуется фундамент, в то время как бытовая модель может состоять из минимума компонентов (электродвигателя постоянного тока 3-12В, электроконденсатора 1000 мкФ 6В, кремниевого выпрямительного диода).

Типовая установка включает в себя следующие составные части:

• генератор переменного тока (мощность зависит от скорости ветровых потоков);
• лопасти, которые передают вращение к валу генератора (часто они дополнительно оснащены редукторами, стабилизаторами скорости вращения ротора);
• мачта ветряка, к которой крепятся лопасти (чем выше находятся эти элементы, тем большее количество ветровой энергии они могут получить);
• аккумуляторы, накапливающие энергию, что позволяет использовать ее при небольшом ветровом потоке или его полном отсутствии. Батарея также выполняет функцию стабилизации электрической энергии, поступившей от генератора;
• контроллер – преобразователь переменного напряжения, полученного с генератора, в постоянное, которое применяется для заряда батареи. Управление контроллером осуществляется поворотом лопастей, что позволяет учитывать, куда движутся потоки воздуха;
• АВР – устройство автоматического переключения, связывающее ветрогенератор с другими источниками энергии (солнечными панелями, электросетью);
• датчик направления ветров – прибор, облегчающий лопастям поиск ветрового потока;
• инвертор для преобразования постоянного тока из аккумуляторов в переменное напряжение, которое применяется в электрокоммуникациях.

Для более полного удовлетворения пользовательских потребностей прибор может быть снабжен различными типами инверторов:

• приспособления с инвертормодифицированной синусоидой, выдающей квадратную синусоиду. Устройства этого типа подойдут для ТЭНов, ламп накаливания и иных приборов, нетребовательных к качеству сети;
• инверторы трехфазного напряжения, рассчитанные для трехфазных электросетей;
• установки с чистой синусоидой, которые производят энергию для более чувствительной техники;
• инверторы сетевые, способные функционировать без батарей. Подобные устройства предназначены для схем, предполагающих попадание электрической энергии непосредственно в общую сеть.

При выборе моделей следует обязательно обращать внимание на разновидность инвертора

Виды ветрогенераторов с вертикальной осью вращения

Вертикальный ветрогенератор — это устройство, ось вращения которого расположена перпендикулярно направлению потока ветра и ориентирована в вертикальном направлении. Продольные оси лопастей параллельны оси вращения.

Если горизонтальные генераторы по внешнему виду напоминают пропеллер, то вертикальные ближе к барабану центробежного вентилятора, установленному вертикально и оборудованному малым числом лопаток (обычно их 2 штуки, но бывают и другие варианты). Такое расположение позволяет лопастям одинаково реагировать на потоки ветра с любой стороны без необходимости ориентирования оси вращения на встречном направлении к движению воздуха.

Существуют различные виды вертикальных ветрогенераторов. Разница между ними заключается лишь в типе вращающейся части — ротора, поскольку конструкция неподвижного статора принципиальных изменений не имеет. Известны такие виды, как:

• ортогональный ротор. Его лопасти расположены по касательной к окружности вращения и имеют сечение как у крыла самолета. Способен начинать вращаться даже при относительно слабом ветре, увеличивая скорость за счет разрежения воздуха над поверхностью лопастей и уплотнения под ней (возникновения подъемной силы). Не имеет высокой парусности лопастей, что позволяет стабилизировать скорость вращения и исключить резкие изменения динамики, способные вывести из строя подшипники
• ротор Савониуса. Представляет собой две изогнутые в виде половинок трубы лопасти. При большой площади уравновешивания сил, воздействующих на лопасти, не происходит, так как поток, действующий на внутреннюю часть лопасти, отражается от ее изгиба и частично попадает в изгиб второй лопасти, усиливая ее вращение. Обратная сторона разбивает поток на равные части, одна из которых обтекает изгиб и попадает на рабочую часть, увеличивая вращающий момент, а другая уходит в сторону. Эффективность такого ротора невелика, всего 15%, но по сочетанию характеристик он вполне достоин внимания
• ротор Дарье. Это один из вариантов ортогональной конструкции. Имеет вантовый вид лопастей, концы которых присоединены к валу вращения, а центральные части, плавно изгибаясь, отходят от вала таким образом, что при взгляде со стороны лопасти образуют своими очертаниями овал или круг. Ротор имеет малую мощность, высокий уровень шума и вибраций, что делает его требовательным к постоянному наблюдению и обслуживанию.

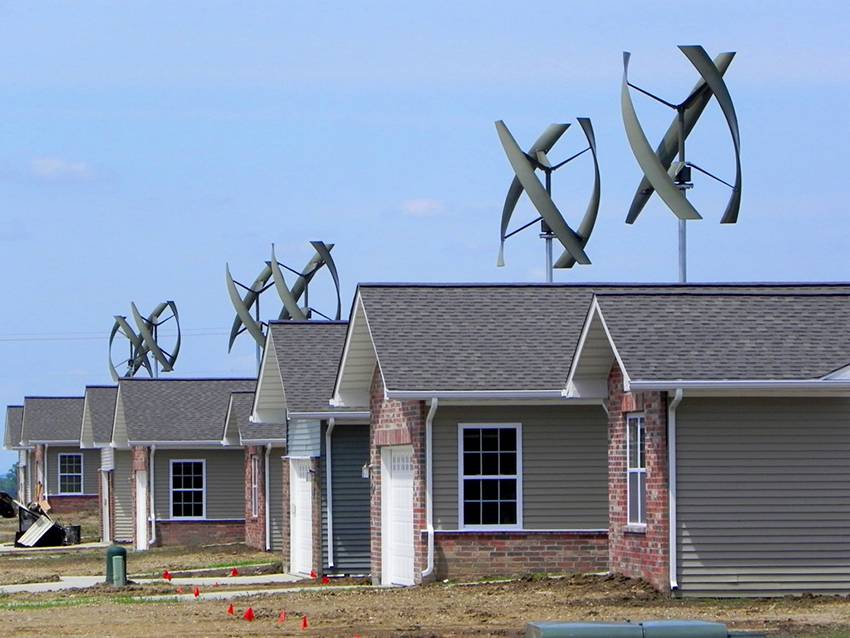

• геликоидный ротор. Конструкция имеет лопасти сложной формы, закрученной вокруг вертикальной оси. Это позволяет стабилизировать скорость вращения и устранить шум, создаваемый лопастями при вращении. Равномерность работы делает конструкцию более удобной, обеспечивающей ровный результат при разных режимах вращения. Для самостоятельного изготовления этот вариант конструкции наиболее сложен, но, в целом, доступен.
• многолопастной ротор. Имеет несколько лопастей, что позволяет получить ровное и мощное вращение ротора при относительно слабом ветровом давлении. Обычно используется несколько узких полос на некотором расстоянии от вала вращения, передающих поток с возрастанием скорости и плотности на второй ряд лопастей, расположенный внутри первого.  Также существуют варианты с двумя уровнями (пара лопаток, а под ней — другая с разворотом на 90°. Все варианты конструкции имеют неплохие эксплуатационные характеристики, что позволяет считать такую конструкцию одной из наиболее перспективных.

Существуют конструкции, которые предусматривают защиту от уравновешивающего давления потока на обратную сторону крыла. Делается щит по форме части окружности, закрывающий от ветра участок с обратной стороной лопастей таким образом, что ветер воздействует только на рабочую сторону. Для наведения ротора на ветер, т.е. поворота системы при изменении направления потока, делается устройство типа флюгера, поворачивающее защиту в нужную сторону по ветру.

Эффективность всех этих видов примерно одинакова. Принципиальной разницы в характеристиках также не имеется, основные различия лежат в области уменьшения шума, снижения нагрузок на вал, выравнивания режимов вращения.

Ветрогенератор Онипко своими руками

Создание ротора Онипко для своих нужд — достаточно сложная задача. Конструкторы в качестве генератора используют мотор-колесо, что имеется в наличии не у всех. Но основная проблема, встающая перед самодеятельным изготовителем — создание сложных криволинейных поверхностей, их точное соединение и качественная балансировка колеса.

Для создателя подобной конструкции наиболее правильным вариантом станет создание качественного шаблона и создание крыльчатки из стеклопластика. Эта методика позволит изготовить легкое и достаточно точно выполненное колесо. Сами разработчики первые рабочие модели создавали из пенопласта и стеклоткани, поэтому наиболее разумно будет последовать их примеру.

Представляется нерациональным создавать ротор малой площади. Учитывая угол наклона потока по отношению к точкам поверхности лопастей, следует создать достаточно большое колесо, способное развивать мощность, соответствующую потребностям генератора. Использование мотор-колеса, которое применили конструкторы, не обязательно, можно приспособить любой тихоходный образец, не создающий значительной нагрузки на валу ротора.

Принцип работы ветровых генераторов

В самодельных или фирменных ветряных устройствах с вертикальной или горизонтальной осью вращения лопасти начинают двигаться в результате воздействия силы ветра. Основные элементы оборудования заставляют вращаться роторный узел посредством специального приводного агрегата. Наличие статорной обмотки способствует преобразованию механической энергии в электрический ток. Осевые винты обладают аэродинамическими особенностями, в результате чего обеспечивают быстрое прокручивание турбины агрегата.

Затем в роторных генераторах происходит преобразование силы вращения в электричество, собирающееся в аккумуляторе. По факту чем сильнее будет воздушный поток, тем быстрее прокручиваются лопасти агрегата, что способствует образованию энергии. Так как работа генераторного оборудования основывается на максимальном применении альтернативного источника, одна часть лопастей обладает более закругленной формой. А вторая — ровная. При прохождении потока воздуха по округлой части происходит образование вакуумного участка, это способствует засасыванию лопасти и уводит ее в сторону.

Это приводит к образованию энергии, воздействие которой приводит к раскручиванию лопастей при небольшом ветре.

При прокручивании происходит вращение оси винтов, которые подключены к роторному механизму. На этом устройстве располагаются двенадцать магнитных элементов, которые прокручиваются внутри. Это приводит к образованию переменного электрического тока с частотой, как в бытовых розетках. Полученную энергию можно не только вырабатывать, но и передавать на расстояния, однако ее нельзя аккумулировать.

Чтобы ее собирать, потребуется преобразование в постоянный ток, именно эту цель выполняет электроцепь, расположенная внутри турбины. Для получения большого объема электроэнергии осуществляется изготовление промышленного оборудования, ветровые парки обычно включают в себя десятки таких установок.

Принцип работы ветрогенератора дает возможность использовать агрегат в вариантах:

• для автономного функционирования;
• с солнечными батареями;
• параллельно с резервным аккумулятором;
• вместе с бензиновым либо дизельным генераторным устройством.

При движении воздушного потока скоростью около 45 км/час выработка энергии турбиной составляет примерно 400 Вт. Этого хватит для освещения загородного дачного участка. При необходимости можно реализовать накопление электроэнергии в батарее.

Для зарядки аккумулятора используется специальное оборудование. При снижении величины подзаряда скорость вращения лопастей станет падать. Если аккумулятор полностью разрядится, элементы генераторного оборудования будут опять прокручиваться. Этот принцип дает возможность поддерживать зарядку устройства на конкретном уровне. При более высокой скорости потока воздуха турбина агрегата сможет производить больший объем энергии.

Пользователь Darkhan Dogalakov на примере модели SEAH 400-W рассказал о принципе действия ветрового оборудования.

Ветроэнергетические парки

Под ветроэнергетическим парком понимается совокупность ВЭУ, размещаемых и производящих электроэнергию на одной локализованной территории, которые имеют наряду с индивидуальной, общую систему управления и контроля.

Согласно существующим международным нормам и ТКП РБ устанавливаются следующие требования к размещению ветропарков:

• необходимое удаление ветропарка от обитаемых районов (минимальное удаление от одиночных жилых домов на расстоянии не менее 300 м, селений – 800 м);
• уровень шума, распространяемого ВЭУ в ночное время должен находиться в интервале 35–40 децибел;
• расстояние между установками по фронту (по главному направлению ветра) должно быть не менее 3–5 диаметров роторов ВЭУ (рис. 36);
• по глубине главного направления между ВЭУ расстояние должно составлять не менее 8–10 диаметров роторов ВЭУ, по другим направлениям – расстояние должно быть не менее 5 диаметров роторов ВЭУ;
• удаление ВЭУ ветропарка от близлежащего лесного массива должно составлять не менее 15 величин высот деревьев лесного массива (рис. 37).

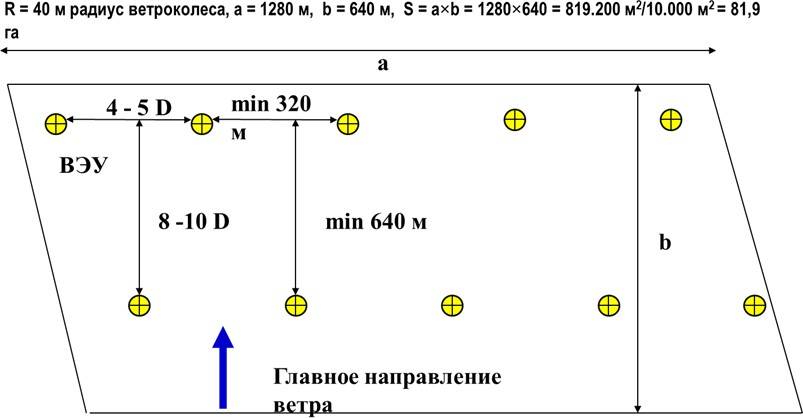

Рис. 36. Размещение ВЭУ ветропарка по главному направлению ветра

Рис. 37. Размещение ВЭУ ветропарка вблизи лесных массивов

Одним из требований размещения ветропарков является отсутствие в выбранном районе предполагаемого строительства водоемов, таких как рек, озер, болот, т. к. их наличие приведет к различным техническим проблемам, в частности:

• невозможности использования большегрузного крана для монтажа ВЭУ;
• трудностям при прокладке кабельных трасс для соединения электрической части ВЭУ;
• усложнению конструкции фундамента ВЭУ, вызванному возможным высоким уровнем грунтовых вод;
• необходимости насыпке (намывке) грунта и поднятию уровня земли строительного участка.

Для определения наилучшего места для будущего расположения ветропарка необходимо:

• знать наилучшие ветровые условия окрестной местности;
• иметь карту, по которой можно будет правильно спланировать конкретное место для строительства ветропарка (рис. 38);

Основными факторами, которые влияют на принятие решения о размещении ветропарка, являются:

• наличие близлежащих хороших подъездных путей (морские порты, ж/д станции и ж/д пути, автомобильные дороги и т. д.) или возможность строительства специальных временных дорог для транспортировки крупногабаритных конструкций (рис. 39);
• близость места размещения ВЭУ к высоковольтным линиям электропередачи (возможные места подключения ветропарка к высоковольтной сети напряжением 110 кВ), возможности прокладки высоковольтного электрокабеля.

Рис. 38. План размещения ВЭУ типа «NORDEX N-80/2500»

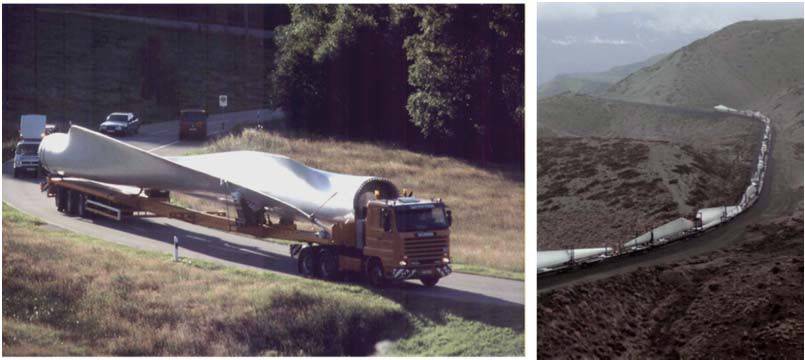

Рис. 39. Транспортирование конструктивных элементов ВЭУ

Разрешение на размещение ветропарка выдается районной администрацией после согласования с экологическими, санитарно-эпидемиологическими, пожарными службами, лесничеством и другими организациями, в том числе Министерством обороны, так как ВЭУ влияют на радиосвязь и работу радиолокационных станций.

Энергия ветра на службе у человека

На сегодняшний день существуют полноценные электростанции, вырабатывающие электроэнергию при помощи потоков ветра. Их довольно много, во всем мире таких станций насчитывается около 20 тыс. При этом, утверждать, что человек подчинил себе энергию ветра и использует ее вполне эффективно, преждевременно. Несмотря на значительные объемы полученной энергии, возможности ветроэнергетики пока еще далеки от идеала.

Существующие установки обладают недостаточной эффективностью, вызванной сложностью условий эксплуатации и невозможностью регулирования воздушных потоков. Их неравномерность — одна из ключевых причин, сдерживающих развитие отрасли. Ведущиеся исследования в этой области выдают предельную величину КПД ветроустановок — 59,3 %, что намного выше, чем реально существующие значения, но недостаточно в целом.

Понимание важности и большого потенциала ветроэнергетики в обществе постоянно укрепляется. Больших успехов в этой области достигли Китай и Индия, обладающие самыми мощными на сегодня ветроэлектростанциями. Исследования и разработки ведутся постоянно, их интенсивность в последнее время заметно усилилась

Появляются совершенно новые модели, использующие методики, отличные от распространившихся ныне. Активность конструкторов и исследователей сама по себе является свидетельством возрастания роли ветроэнергетики и гарантией увеличения количества ветрогенераторов в будущем

Исследования и разработки ведутся постоянно, их интенсивность в последнее время заметно усилилась. Появляются совершенно новые модели, использующие методики, отличные от распространившихся ныне. Активность конструкторов и исследователей сама по себе является свидетельством возрастания роли ветроэнергетики и гарантией увеличения количества ветрогенераторов в будущем.

Производители и цены

Основными поставщиками ветряных электростанций на рынке являются компании из европейских стран и США.

• Германия. Сименс, Repower, Enercon (второй производитель в мире по объёмам производства), Nordex;
• Дания. Vestas (один из лидеров рынка);
• Испания. Фирмы Gamesa и Ecotechnia;
• США. GeneralElectric;
• Индия (Suzlon);
• Япония. Митсубиси.

Большинство из этих производителей выпускают ветряные электростанции мощностью от 500 до 6 тысяч киловатт.

Больше всего ветроэнергетика развита в ЕС и США В нашей стране можно выделить несколько следующих производителей ветряных электростанций:

• ООО «Ветро Свет»;
• ООО «Сапсан-Энергия»;
• «ЛМВ Ветроэнергетика»;
• ООО «СКБ Искра»;
• ООО «ЭнерджиВинд».

Небольшой объём оборудования для преобразования энергии ветра выпускается на заводах военно-промышленного комплекса.

Примерные цены на ветряные электростанции вы можете посмотреть в таблице ниже.

Мощность, кВт	Напряжение на выходе, Вольт	Сфера использования	Цена, тыс. руб.
3	48	Основной или вспомогательный источник питания в небольших домах	90-100
5	120	Основной или вспомогательный источник питания в больших коттеджах	230-250
10	240	Может использоваться для обеспечения энергией небольших фермерских хозяйств, супермаркетов	400-450
20	240	Может обеспечить электричеством небольшую насосную станцию	700-800
30	240	Такой агрегат может обеспечить электричеством пятиэтажный дом	900-1000
50	380	Используется на промышленных объектах	3000-3500
Мощность, кВт	Напряжение на выходе, Вольт	Сфера использования	Цена, тыс. руб.

Практические советы

• Как можно тщательней проанализируйте ветровую обстановку в районе расположения своего существующего или будущего дома. Среднегодовые данные должны быть не менее 3м/сек.
• Изучите предлагаемые конструкции ветрогенераторов. Учтите возможности выработки электроэнергии при слабых ветрах, а также площадь части участка, которую придётся вывести под монтаж ветроустановки.
• Проведите экономический анализ затрат на весь комплект оборудования, входящий в ветровую электростанцию, и его монтаж, с одной стороны. С другой, — стоимость прокладки стационарной электросети до участка. При этом учтите, — стоимость ветровой энергии будет обходиться бесплатно!
• Наиболее практичная конструкция, на наш взгляд, — это ветро-осевой генератор с дополнением солнечными панелями и дизельным мотор-генератором.

Типы ветрогенераторов

По мощности и области применения ветрогенераторы бывают

• промышленные (мощность от 500 КВт);
• бытовые (мощность 0-10 КВт).

Устройства с мощностью от 10 до 500 КВт используются крайне редко.

По конструкции бытовые типы ветряков отличаются конструкцией ротора (турбины)

1. С горизонтальной осью. Отличаются системой управления турбины (ротора), она может быть:
   • аэромеханической (на лопастях установлены специальный «закрилышки», которые меняю угол направления ветра: чем больше скорость ветра, тем больше угол атаки лопастей и наоборот). Меняя угол атаки, мы можем управлять турбиной как на малых, так и на больших скоростях для эффективной и правильной работы устройства.
2. с азимутальным приводом (электроника фиксирует скорость и направление ветра, поворачивает или отворачивает турбину от ветра, если скорость ветра превышает номинальную).
3. С вертикальной осью – это малоэффективные устройства, которые не рекомендовано использовать из-за ряда недостатков. Они отличаются типом турбин:
   • ротор Савониуса (Savonius).Их недостатком является коэффициент опережения. Если скорость ветра 10 м/с, то законцовка турбины будет вращаться со скоростью 100 м/с, соответственно, коэффициент опережения – 10. Фактически ветряк не может самостоятельно стартовать, его нужно раскручивать и только после этого он начинает работать. Если этого не делать, то он начет вырабатывать энергию только при скорости ветра 10 м/с и больше.
4. ротор Дарье (Darrieus). Применяются разве что как анемоскопы, так как малоэффективные.

Сейчас широкое применение получили ветрогенераторы с горизонтальной осью вращения (крыльчатые), благодаря тому, что у них коэффициент использования энергии ветрового потока (КИЭВ) легко достигает 30% и больше, а у ветрогенераторов с вертикальной осью вращения КИЭВ составляет около 20%.

Система бытового энергоснабжения с использованием ветрогенератора похожа на систему с солнечными модулями, в одной системе могут использоваться как ветрогенераторы, так и солнечные модули.

От высоты мачты и диаметра ротора зависит количество выработанной энергии следующим образом: на каждые 10 метров подъёма ветряка добавляется 1 м/с скорости ветра. Чем выше мачта, тем больше вероятность того, что он будет работать максимально эффективно. И та же ситуация с ротором: чем больше диаметр, тем больше выработка энергии.

Значения силы ветрового потока для работы ветряка

1. Скорость ветра для начала вращения лопастей, при котором мощности нет вообще – от 1,5 м/с.
2. Минимальная скорость ветра при которой уже начинается генерация мощности – 3 м/с.
3. Номинальная скорость ветра (для ветрогенераторов украинского производства) – 7-9 м/с.
4. Максимальная скорость ветра, при которой ветрогенератор украинского производства сохраняет свою работоспособность– 52 м/с (200 км/час), что свидетельствует о высоком качестве сборки установки и прочности материалов изготовления.

Система торможения вращения лопастей

Чтобы установка не вышла из строя при сильном напоре воздуха, она снабжена специальной системой торможения. Если раньше движущиеся магниты индуцировали ток в обмотках, то теперь данная сила используется для остановки вращающихся магнитов. Для этого создается короткое замыкание, при котором замедляется движение ротора. Возникающее противодействие замедляет вращение магнитов.

Конструкция ветрогенератора и узлов

При ветре больше 50 км/час тормоза автоматически замедляют вращение ротора. Если скорость движения воздуха доходит до 80 км/час, тормозная система полностью останавливает лопасти. Все части турбины сконструированы так, чтобы максимально использовалась воздушная энергия. Когда ветер дует, лопасти вращаются, и генератор преобразует их движение в электричество. Совершая двойное преобразование энергии, турбина производит электричество из обычного перемещения воздушных масс.

Внешне ветрогенератор напоминает флюгер — направлен в ту сторону, откуда дует ветер

Данное устройство весьма полезно не только в каких-то экстремальных условиях, но и в обычной повседневной жизни. Довольно часто системы ветрогенераторов применяются на дачах или в тех населенных пунктах, где регулярно бывают перебои с подачей электроэнергии. Самостоятельно сделанный автономный источник электричества имеет такие преимущества:

• установка экологически чистая;
• отсутствует потребность её заправки топливом;
• не накапливаются какие-либо отходы;
• устройство работает очень тихо;
• имеет большой срок эксплуатации.

Все ветрогенераторы работают по одинаковой схеме. Сначала полученное от давления ветра переменное напряжение преобразуется в постоянный ток. Благодаря этому заряжается аккумулятор. Затем инвертором снова производится переменный ток. Это нужно для того, чтобы светились лампочки; работал холодильник, телевизор и т. д. Благодаря аккумуляторной батарее, можно пользоваться электроприборами в безветренную погоду. Кроме того, во время сильных порывов ветра напряжение в сети остаётся стабильным.

Плюсы и минусы

К достоинствам использования энергии ветра, а соответственно и ветровых генераторов,относятся следующие:

• Энергия ветра – это возобновляемая энергия, обладающая неисчерпаемостью ресурсов;
• Экологичность энергетического ресурса и процесса производства электрической энергии;
• Способность быстрого выполнения монтажа установок и обеспечения потребителей электрической энергией;

К недостаткам можно отнести следующие:

• КПД установок зависит от времени года, погодных условий и региона монтажа агрегата;
• Высокий уровень шума при работе агрегатов;
• Опасность для пернатых обитателей региона, где установлен ветровой генератор;
• При промышленном производстве электрической энергии, при использовании ветровых генераторов, требуются значительные площади земли.
