Установка внешнего блока кондиционера на чердаке: возможность решения и разбор технической специфики

Требования к монтажу внутреннего блока

Существуют следующие правила размещения внутреннего блока кондиционера в комнате:

• расстояние между феном и потолком должно быть не менее 15 см (некоторые модели устанавливают на расстоянии от потолка 20-30 см);
• расстояние от установленного блока до стены справа или слева – не менее 30 см;
• препятствие на пути потока воздуха должно находиться не ближе 150 см.

Иногда возникает вопрос: на какой высоте вешать внутренний модуль, если в комнате высокие потолки? В среднем, вешать кондиционер на стену можно на высоте 280 см от пола, как показано на рисунке.

На следующем рисунке приведены примеры различных вариантов установки, наглядно показывающие, как лучше установить кондиционер.

Источники

• https://aero-control.ru/montazh/konditsionerov/nastennykh/
• https://otivent.com/kak-ustanovit-i-podkljuchit-kondicioner
• https://tehnikoved.ru/klimaticheskaya-tehnika/konditsioner/ustanovka-konditsionera-svoimi-rukami.html
• https://domikelectrica.ru/10-oshibok-pri-ustanovke-i-podklyuchenii-kondicionera/
• https://sovet-ingenera.com/tech/klimat/ustanovka-konditsionera-svoimi-rukami.html
• https://kak-sdelano.ru/elektrica/ustanovka-split-sistemyi
• https://tehnika.expert/klimaticheskaya/kondicioner/ustanovka-svoimi-rukami.html

Место для размещения наружного блока кондиционера

стандартное размещение под окном

Как уже говорилось, размер наружного блока порой определяет наиболее оптимальное место для его монтажа.

Стандартная установка предполагает крепление прибора под окном чуть ниже уровня подоконника или сбоку от окна, не заходя на территорию соседней квартиры. Но существуют и не совсем стандартные варианты расположения внешнего модуля. Если допустимая длина трассы и перепад высот позволяют, то монтаж можно осуществлять на крыше или чердаке дома. Многие устанавливают блок на фасаде балкона/лоджии или внутри них при отсутствии полного застекления. Живущие в частном доме или на первом этаже иногда монтируют его под лоджией, закрывая от неблагоприятных воздействий атмосферных явлений и не нарушая тем самым внешний облик строения.

размещение на фасаде балкона

Особый интерес вызывает установка наружного блока в подвале дома. Осуществить такой проект можно при наличии увеличенных трассы и перепада высот. Если подвальное помещение при этом отапливается, то кондиционером можно будет не только охлаждаться, но и греться в морозы.

Для этого нет необходимости устанавливать зимний комплект на прибор или покупать систему с расширенным диапазоном рабочих температур, так как наружный блок кондиционера, установленный в подвале, не будет подвергаться воздействию предельно низких температур. Главное – обеспечить нормальную циркуляцию воздуха, чтобы не было перегревания теплообменника.

Требования к установке кондиционеров

Соблюдение правил монтажа наружного блока на фасаде гарантирует безопасность для окружающих, отсутствие помех для соседей, долгий срок службы и эффективность работы устройства.

• Нужно устанавливать кронштейны с 2-3 кратным запасом прочности. При этом допускается использовать металлические и пластиковые анкера, которые гарантированно выдержат вес внешнего блока (от 20 до 120 кг в зависимости от модели кондиционера).
• Нельзя крепить агрегат на обветшалую стену. Иначе вибрации, возникающие при работе компрессора, могут расшатать крепления и расширить трещины. Необходимо замазать отслаивающуюся штукатурку, удалить и нанести новую, которая не будет осыпаться от вибрации.
• При наличии вентилируемого фасада или утеплителя нужно убедиться, что анкеры крепятся к основной стене, а не к слабой фасадной отделке.
• Внешний блок размещается так, чтобы от него до стены или любого объекта, расположенного выше, оставалось не менее 10 сантиметров. Это необходимо для естественной циркуляции воздуха, без которой радиатор не будет эффективно работать. Так же для последующего доступа и обслуживания устройства. Подробнее читайте здесь.
• При контакте крепления кондиционера с облицовкой вентилируемого фасада необходимо использовать демпферную прокладку, чтобы вибрация от работы блока не передавалась по всей облицовке здания.
• Блок следует ставить в таком месте, чтобы на фасаде дома к нему было легко добраться для ремонта и обслуживания.
• Чтобы силы, действующие на внутренние детали компрессора распределялись равномерно и не приводили его быстрому неравномерному износу, блок должен быть точно выставлен в горизонтальной и вертикальной плоскости.
• Оборудование нужно крепить не ниже 2 метров от земли. Низко расположенные блоки следует защитить решеткой. Это убережет их от кражи или повреждения злоумышленниками.
• Максимальное расстояние между внешним и внутренним блоками большинства бытовых «сплитов» достигает 15 метров. Поэтому при монтаже оборудования на верхних этажах его можно расположить на крыше, а не на фасаде. Это позволит сэкономить, выполнив работу без участия промышленных альпинистов. В дальнейшем такая компоновка облегчит обслуживание.
• Возможно установить блок на незастекленном балконе или лоджии. Это убережет устройство от воздействия осадков и механических повреждений. Но при этом нужно позаботиться об отводе конденсата от внешнего блока на улицу.
• Застекленные лоджии и балконы нежелательно использовать для размещения теплообменников. Недостаток вентиляции плохо сказывается на эффективности работы системы.
• Если производится ремонт комнаты, то фреоновую магистраль желательно спрятать в штробу внутри комнаты, чтобы «трасса» не портила внешний вид снаружи дома.
• Если конденсат на улицу отвести проблематично, то можно организовать его слив  в канализацию. При этом необходимо установить специальный сифон.
• При наличии вентиляции кондиционер не должен мешать ее работе. Т.е. вблизи вентиляционных решеток и анемостатов лучше не размещать блоки сплит-системы. Две системы должны работать параллельно, не мешая друг другу.
• Проследите, чтобы на внешний блок, установленный на фасаде, не стекала вода с крыши. Вода незначительно воздействует на корпус, а вот удар сосульки запросто повредит блок. Если другого места для установки найти нельзя, оборудование следует прикрыть защитным козырьком.

Возможность расположения блока в техпомещении

Нежилые помещения многоквартирного дома, не являющиеся частью какой-либо квартиры, принадлежат всем квартировладельцам данной многоэтажки одновременно. Это утверждается Жилищным кодексом в части первой 36 статьи.

Это значит, что любое чердачное, а также техническое помещение многоквартирного здания находится в общей долевой собственности жильцов.

С позиции закона чердак предназначен для размещения коммунально-технических коммуникаций бытового назначения, а значит и климатического оборудования (т.е. кондиционеров)

В 161 статье Жилищного кодекса отражена потребность поддержания благоприятных условий проживания всех жильцов многоэтажки. Это помещение, являющееся общим имуществом квартировладельцев, должно содержаться в надлежащем состоянии как в отношении санитарно-эпидемиологического благополучия, так и пожарной безопасности.

Согласно разработанных Госстроем «Правил техэксплуатации жилфонда» за №170 от 27.09.2003 г., управляющая организация (далее УО) обязана обеспечить температурно-влажностный режим чердака (техэтажа), исключающий образование конденсата на ограждающих конструкциях здания (п. 3.3.1).

Причем температура холодного (неотапливаемого) техпомещения может превышать температуру наружного воздуха лишь на 4оС (п. 3.3.2).

Доступ на чердак разрешается только работникам УО и персоналу эксплуатационных компаний, чье оборудование размещено на крыше или в чердачном помещении (п. 3.3.5).

Согласно приведенных выше норм, прямого запрета установки элемента сплит-кондиционера на чердаке ими не определено. Если УО не предоставит обоснованных возражений и если 50% собственников жилья в данном многоквартирном доме не выскажутся против размещения компрессорного-испарительного блока (либо блоков) в техническом этаже, то такой монтаж будет законным.

Общая информация

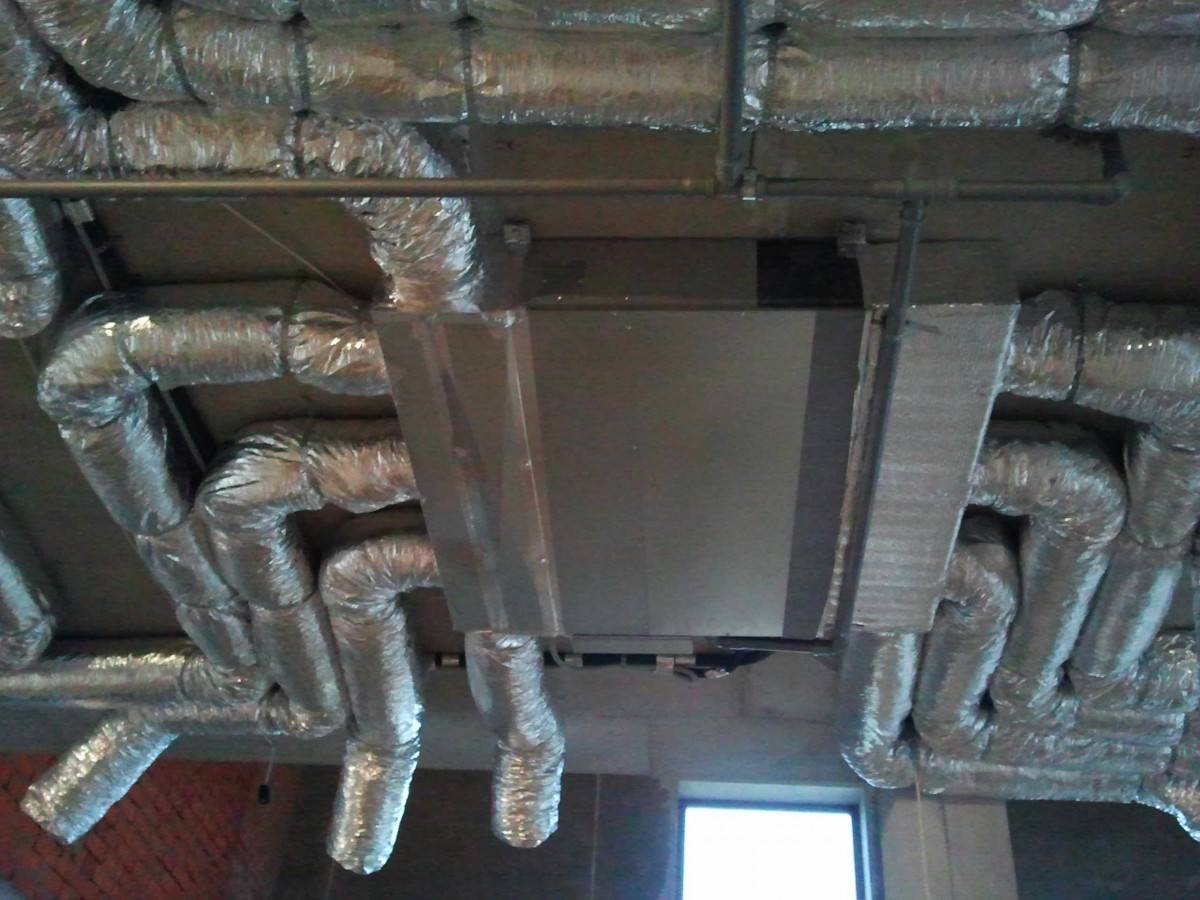

Канальный кондиционер — разновидность системы кондиционирования, предназначенная для охлаждения, нагрева, вентилирования и осушения воздуха. На рынке представлены модели как для бытового использования, так и для интенсивной эксплуатации на промышленных предприятиях.

Ключевая особенность канального кондиционера — развитая сеть воздуховодов. Отсюда и пошло название «канальный», поскольку такая система кондиционирования состоит из множества каналов. Их выводят в разные комнаты, подключив при этом к одному наружному блоку. Благодаря такой особенности вы можете использовать канальный кондиционер в нескольких помещениях одновременно.

Бытовые канальные кондиционеры могут монтироваться в потолке, стене или полу. В наших реалиях чаще всего встречается именно потолочный монтаж, поскольку после установки всю неприглядную техническую часть кондиционера можно закрыть навесным потолком, сделав в нем отверстия для воздуховодных решеток.

В промышленных помещениях частенько отказываются от эстетического монтажа канального кондиционера. Воздуховоды крепят к потолку и ничем не закрывают, они остаются видны. Грамотные дизайнеры умудряются вписать такие технические «подробности» даже в интерьер ресторанов, особенно, в стиле лофт.

А еще канальные кондиционеры оснащаются более мощным вентилятором, чем стандартные сплит-системы. Через каналы проходит бОльшее количество воздуха, и нужен по-настоящему мощный вентилятор, чтобы направить эти потоки в помещение.

Особенности канальных кондиционеров

При выборе канального кондиционера важно понимать, с какими особенностями вы столкнетесь во время монтажа, эксплуатации и обслуживания такого устройства. Достоинства:

Достоинства:

• Возможность использования в нескольких помещениях одновременно, что выгодно выделяет канальный кондиционер на фоне стандартной сплит-системы;

• Меньшая стоимость монтажа и эксплуатации по сравнению с мультисплит-системой;

• Скрытый монтаж. На виду только аккуратные решетки воздуховодов, вся техническая «начинка» спрятана под навесным потолком;

• Большинство канальных кондиционеров оснащаются функцией подачи свежего воздуха, что очень удобно в условиях маленькой квартиры.

Недостатки:

• Монтаж возможен только в помещениях с высокими потолками, поскольку воздуховоды отнимают немало места над головой. Также учтите, что потом дополнительно монтируется навесной потолок, который тоже отнимает полезную площадь;

• Канальный кондиционер нельзя настроить на разную температуру в зависимости от помещения. Если установить +20 градусов, эта температура будет поддерживаться в каждой комнате, где установлен воздуховод. Вы не сможете установить в одном помещении +20, а в другом +23.

Как видите, недостатков всего два. Но они могут оказаться существенными, если вы планируете монтаж в стандартной «хрущевке» или хотите иметь возможность индивидуально контролировать температуру в каждой комнате

Кстати, если последний фактор для вас особенно важен, обратите внимание на мультисплит-системы. Они стоят дороже канальных кондиционеров, но дарят неоспоримую свободу в настройке режима работы

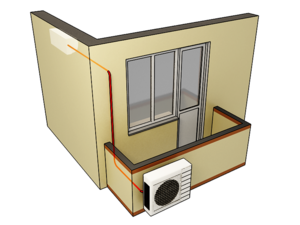

Плюсы и минусы кондиционера на балконе

Если же Вы таки решились установить кондиционер на балконе или лоджии, Вам следует осознавать, что такое решение имеет перечень как плюсов, так им минусов. Среди основных преимуществ установки внутри балкона можно отнести:

• Легкость и безопасность монтажа. Работники, осуществляющие крепеж блока, не подвергаются никакому риску. По этой причине и стоимость установки ощутимо снижается.
• Защищенность внешнего короба от негативного влияния погодных условий.
• Легкость и доступность в обслуживании.
• Значительное сокращение длины магистрали, по которой подается дренажная жидкость, как и количество самой жидкости.

Минусы такой установки заключаются в следующем:

1. Установку настоятельно рекомендуется проводить на незастекленном балконе или лоджии. Если же балкон остеклен, то во время работы блока все окна должны быть открыты.
2. Если балкон или лоджия застеклены, возникает проблема быстрого перегревания внешнего блока кондиционера. В этом случае он автоматически выключается.
3. Наружный блок занимает достаточно много места, уменьшая площадь балкона.
4. Шумность. Звук работающего блока может быть отчетливо слышен в вашей комнате.

Вернуться к содержанию

Установка наружного блока кондиционера на балконе. Правила монтажа наружного блока на металлический парапет

Вы решили установить кондиционер на балконе своими руками, необходимо руководствоваться рекомендациями опытных специалистов и инструкцией по монтажу. Если балкон застеклен, внешнюю часть кондиционера необходимо устанавливать только снаружи. Конечно, это будет металлический парапет

И еще необходимо обратить внимание на место монтажа, оно должно быть доступным и удобным для последующего обслуживания сервисной службой

Прежде чем начать монтировать внешний блок кондиционера на металлический парапет, следует провести строительно-монтажные работы:

• установить специальные крепежные кронштейны;
• произвести монтаж амортизаторов.

Важно учесть, что при работе агрегата возникают частые вибрации, которые разрушительно действуют на конструкцию балкона и могут послужить его обрушению. Поэтому установка самодельных крепежных кронштейнов и несоответствующих амортизаторов запрещена

Следовательно, применив специальные амортизаторы, можно избежать дополнительного шума и деформации агрегата.

Монтаж кондиционера на балконной плите

При установке наружного блока системы кондиционирования на металлический парапет балкона возникает ряд технических требований, которые необходимо учесть.

если конструкция балкона устаревшая, ее необходимо надежно укрепить;
так как внешний агрегат достигает 60 кг и больше, металлический парапет необходимо усилить;
в связи с тем, что работающий кондиционер создает дополнительную вибрацию и разрушительную силу, следует обратить внимание на толщину и надежность стены;
так как работающий агрегат издает нежелательный шум, нужно произвести звукоизоляцию.
для выведения конденсата, выполните установку пластиковой трубки, через которую будет вытекать излишняя влага. Обычно водоотводную трубку устанавливают так, чтобы не причинять неудобства жильцам, квартиры которых находятся ниже этажом.

Важно обратить внимание, чтобы система сплит функционировала длительное время, необходимо учесть вышеизложенные правила монтажа и придерживаться совета опытных специалистов

Важно обратить внимание, чтобы система сплит функционировала длительное время, необходимо учесть вышеизложенные правила монтажа и придерживаться совета опытных специалистов. Если лоджия не застеклена, монтаж наружной части кондиционера можно производить внутри помещения, при этом будут соблюдены все технические требования по теплообмену системы с внешней средой. А также существует еще один положительный момент такой установки – это свободный доступ при обслуживании специалистами сервисной службы

Чтобы излишний конденсат не вытекал на лоджию, необходимо произвести монтаж водоотводной пластиковой трубки за пределы жилья

А также существует еще один положительный момент такой установки – это свободный доступ при обслуживании специалистами сервисной службы. Чтобы излишний конденсат не вытекал на лоджию, необходимо произвести монтаж водоотводной пластиковой трубки за пределы жилья

Если лоджия не застеклена, монтаж наружной части кондиционера можно производить внутри помещения, при этом будут соблюдены все технические требования по теплообмену системы с внешней средой. А также существует еще один положительный момент такой установки – это свободный доступ при обслуживании специалистами сервисной службы. Чтобы излишний конденсат не вытекал на лоджию, необходимо произвести монтаж водоотводной пластиковой трубки за пределы жилья.

Технические особенности

В большинстве случаев монтаж наружного компрессора выполняется специалистами по промышленному альпинизму (иногда с применением автовышки).

Установка кондиционера на фасаде здания должна соответствовать следующим техническим нормам и правилам:

1. поверхность, на которой монтируется внешний блок, кронштейны и дюбеля способны выдержать двойной вес конструкции;
2. система крепится к стене дома, а не к утеплительным слоям;
3. кронштейны устанавливаются при помощи длинных анкерных болтов — отверстия для них сверлят под прямым углом (все виды работ контролируются строительным уровнем);
4. внешний агрегат монтируется строго горизонтально;
5. пространство, где устанавливается наружный блок, должно хорошо вентилироваться (нужно обеспечить максимальное поступление воздуха);
6. место расположения кронштейна должно иметь доступ для профилактики и ремонта;
7. для снижения вибрации и шума применяются различные уплотнители;
8. между поверхностью стены и агрегатом должен быть зазор не меньше 100 мм;
9. рама кронштейна наружного блока должна располагаться ниже уровня внутреннего блока не менее чем на 100 см;
10. длина соединительной магистрали сплит-системы не должна превышать 15 м (оптимальное расстояние 3–5 м);
11. сток конденсата не должен попадать на прохожих или окна соседей (желательно проведение трубки для стока воды в канализационную систему).

Внешний блок в большинстве случаев устанавливается под окном или сбоку от него (не захватывая территории соседней квартиры). Для верхних этажей дома возможен монтаж на крыше. На первом этаже можно укрепить компрессор под балконом или в подвале. На стены из газобетона устанавливать наружные конструкции нежелательно.

Особенности установки кондиционера требуют привлечения специалистов — самостоятельный монтаж может привести к преждевременной поломке охладителя. Кроме того, фирма, производящая монтаж, гарантирует качество выполненных работ и может производить профилактические работы по чистке оборудования.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

• расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
• расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
• расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

• расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
• соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
• устанавливать на расстоянии не менее 1 метра от газовых труб;
• обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Из чего состоит сплит-система

Прежде чем обратиться к особенностям монтажа кондиционера, вспомним, из каких частей состоит сплит-система. Конструкцию кондиционера составляют два отдельных блока, один из которых монтируют внутри помещения, второй фиксируют снаружи – на фасаде дома. Между собой модули соединены магистралью из медных фреоновых трубок и электрических проводов.

Принцип работы сплит-системы

Охлаждение или нагрев воздуха в комнате осуществляется путем перемещения по трубкам хладагента, который переходит из жидкой фазы в газообразную (и наоборот), поглощая или отдавая тепло.

Согласно рекомендациям производителей, испаритель (внутренний блок) чаще всего устанавливают на стену под потолок, где температура воздуха достигает максимума

Еще одно важное условие – монтаж рядом с внешней стеной комнаты, чтобы расстояние до выносного модуля было минимальным. Наружную часть крепят на фасаде, причем процесс монтажа регламентируется требованиями СНиП 2.04.05-91* (в актуальной редакции)

Где лучше разместить внутренний блок

Именно по этой причине внутренний блок предпочтительно устанавливать на той же стене, что и внешний, либо максимально близко к ней.

При этом важно помнить, что кондиционеры:

• не стоит устанавливать над кроватью, диваном либо рабочим столом (местом, где человек долгое время находится — простуды неизбежны);
• нельзя размещать над окнами либо под потолком, если расстояние до потолка менее 10 см (нарушается естественная циркуляция воздуха);
• нельзя размещать над батареями (перегрев — частая причина поломок кондиционеров);
• нельзя размещать в непроветриваемом помещении (в итоге также получается перегрев);
• не рекомендуется размещать в непосредственной близости от мебели (лучше выдержать дистанцию в 1 м).

Иногда внутренний блок стремятся разметить за шторами либо ламбрекенами — чтобы не привлекал излишнего внимания. Конечно, он может не подходить к изысканному дизайну интерьера, но такая маскировка препятствует продуктивному охлаждению воздуха.

Лучше на выбор кондиционера потратить немного больше времени, и найти такую модель, испаритель которой будет гармонировать с интерьером.

Защитный экран-отражатель для кондиционера — препятствует прямому попаданию холодного воздуха на человека

Собственно, принцип его установки аналогичен принципу установки внешнего блока. Сначала выбирается подходящее место, затем к стене крепятся кронштейны, а на них устанавливается сам испаритель. С той лишь разницей, что перед установкой внутреннего блока готовится отверстие для фреоновой трубки.

После этого внутренний и внешний блок соединяются и кондиционер подключается к сети. Чем меньше изгибов у трубки, тем более эффективно выводится воздух, а значит — тем продуктивнее работает устройство.

Для этого есть специальные тестовые программы, которые и позволяют определить, правильно ли установлена система.

Советы по монтажу

Для того, чтобы собирать конденсат, необходимо дополнительно заняться установкой поддона или слива.

Для монтажа кондиционера на застекленном балконе понадобятся несколько деталей:

• Сам аппарат или одна из его частей.
• Несколько кронштейнов, в зависимости от веса оборудования.
• Амортизирующие прокладки.
• Крепкие и качественные уголки.

Необходимые приспособления и детали:

• молоток;
• гофрированная труба;
• саморезы и дюбеля;
• отвёртка;
• перфоратор;
• монтажная пена.

Важно найти подходящий участок для установки аппарата. Самый удобный выход это проводить установку на граничащей с комнатой стенке. Желательно между оконными проёмами или под окном

Желательно между оконными проёмами или под окном.

Самый удобный выход это проводить установку на граничащей с комнатой стенке. Желательно между оконными проёмами или под окном.

Есть вариант провести установку кондиционера на боковой стенке, это предоставит вам гораздо больше лишнего места.

Нужно заранее измерить соединительные материалы, чтобы поставить кондиционер таким образом, чтобы использовать минимальное количество труб и кабелей. Соединительные материалы необходимо установить так, чтобы они не мешались и были под защитой от внешнего проникновения в будущем.

Когда вы рассчитываете длины труб, нужно помнить об изгибах и оставлять место на них, около ста сантиметров. Недопустимо, чтобы при установке труб происходило натяжение.

Обычная длина для соединительных материалов достигает 6 метров. Но при необходимости магистрали легко можно заменить более длинными.

Такие материалы вы можете купить отдельно в специальном супермаркете.

Монтаж

Монтаж канальных кондиционеров занимает больше времени, чем установка той же сплит-системы. Дело в воздуховодах: их необходимо не только закрепить на потолке и подключить к системе, но и рассчитать длину. Мы разбили монтаж на несколько этапов.

Установка блоков

Мы предлагаем следующую схему монтажа:

1. Выберите место для монтажа. В идеале проект должен составить грамотный специалист, который сможет учесть как технические, так и эстетические особенности. Наружный блок лучше установить на северной или западной стороне. При необходимости продумайте установку козырька для внешнего блока;

2. Смонтируйте кронштейн для наружного блока, а затем поставьте на него и сам кондиционер. Между кронштейном и аппаратом не забудьте положить резиновые прокладки-виброгасители. Блок должен быть смонтировать строго горизонтально, без перекосов. Во время установки используйте строительный уровень. Расстояние между блоком и стеной — 10-15 см;

3. В наружной стене просверлите два отверстия. Одно — диаметром около 8-10 см. Через него будут выводиться коммуникации. Второе отверстие по диаметру должно совпадать с диаметром воздуховода, который предназначен для подмеса свежего воздуха;

4. Установите внутренний блок. Лучше всего монтировать его прямо к потолку или стене. Используйте прочную монтажную пластину и виброгасящие резиновые прокладки;

5. От внутреннего блока прокладывается основная электролиния для питания кондиционера. Затем от внутреннего к наружному блоку прокладывается вспомогательная (межблочная) линия. Не стоит подключать аппарат к квартирной электросети, она может не выдержать большой мощности кондиционера. Обязательно нужно поставить автомат и УЗО. Это залог безопасности и комфортной эксплуатации системы кондиционирования.

Монтаж фреоновой магистрали

1. Рассчитайте длину фреоновой трассы и добавьте к этой цифре еще 1 метр. Магистраль должна быть с запасом;

2. Нарежьте медные трубки в соответствии с расчетам. Используйте труборез. Ни в коем случае не применяйте ножовку! При резке труб ножовкой металлическая стружка попадает внутрь, что впоследствии негативно влияет на работу системы;

3. Согните трубы в нужных местах при помощи трубогиба. Не стоит выполнять эту работу вручную. Сгиб должен быть плавным, без заломов. Этого невозможно добиться, если сгибать трубы руками;

4. Наденьте теплоизоляционный материал на трубки. Либо сразу купите теплоизолированные;

5. Сделайте развальцовку концов трубок. При помощи фланцев присоедините трубки к штуцерам блоков. Затягивайте крепеж с достаточной, но не избыточной силой.

После монтажа ОБЯЗАТЕЛЬНО нужно проверить герметичность всех соединений. Для этих целей традиционно используют мыльный раствор и насос. Раствор наносится на все соединения, после чего с одному концу магистрали присоединяет насос. Накачивая воздух, наблюдайте за соединениями. если где-то появились пузыри, значит есть утечка.

Заключительный этап

Монтаж почти закончен. Осталось выполнить несколько заключительных задач. В частности, необходимо смонтировать воздуховоды и произвести вакуумирование системы. Подробно о вакуумировании мы рассказывали ранее. Обязательно прочтите, чтобы детальнее разобраться в этом вопросе.

После вакуумирования система заправляется фреоном и тестируется. На тестирование уходит около часа. Режимы работы не переключаются мгновенно. Чтобы охлаждение полностью сменилось на обогрев, нужно подождать 5-15 минут. Поэтому процессс проверки работоспособности занимает так много времени.

Разрешения и запреты

Обязательное согласование и получение разрешительной документации на установку внешних блоков на фасадах регламентируется лишь на уровне регионального законодательства. Например, в Москве до 2011 года необходимо было получить обязательное разрешение на кондиционер. А в Санкт-Петербурге подобный норматив действует и сегодня. Также есть ряд запретов, которые схожи в большинстве крупных городов. Согласно им, нельзя:

• Монтировать внешние блоки с лицевой стороны зданий с современным уникальным дизайном (кое-где запрет замещается обязательным согласованием или необходимостью закрывать устройство декоративным элементом);
• Устанавливать кондиционеры на стенах зданий, имеющих историческую и художественную ценность;
• Устанавливать кондиционеры в арках таким образом, чтобы они мешали пешеходам и проезду транспорта;
• Крепить оборудование на декоративные элементы стен (пилястры, колонны, розетки, антаблементы).

Проблем с установкой на стены типичных домов, обращенные ко двору дома, не возникает практически нигде. Зато если дом относится к памятникам архитектуры, крепление внешних блоков на его стены требует специальных разрешений, которые выдаются лишь в редких случаях.

Правила размещения кондиционеров

Кондиционер представляет собой сплит-систему, которая состоит из внутреннего и наружного блоков, соединенных медными трубками и проводами. Суть работы системы заключается в том, что фреон (вещество, используемое для охлаждения воздуха), будучи в жидком состоянии, по трубкам (под давление компрессора) передается из наружного во внутренний блок, где происходит процесс его перехода в газообразное состояние. Воздух в кондиционируемом помещении пропускается через внутренний блок при помощи вентилятора и охлаждается фреоном. В результате образуется конденсат, который отводится через пластиковую трубку (дренаж), подсоединенную либо к канализационной трубе, либо выведенную на улицу.

Внутренний блок располагается непосредственно в помещении. Устанавливается он таким образом, чтобы циркуляция воздуха проходила без каких-либо преград.

Не следует вешать внутренний блок ближе, чем на 10 см к потолку. Выбирая место для внутреннего блока, необходимо рассчитывать, куда будет направлен поток охлажденного воздуха.

Не следует направлять его на те места, в которых Вы находитесь чаще всего (диван, письменный стол, кровать).

Монтаж аппарата непосредственно над шкафом или иной мебелью будет способствовать сдуванию пыли при каждом включении сплит-системы.

Рекомендуется устанавливать блок в легкодоступном месте для упрощения процедуры его ремонта и профилактических работ.

Вернуться к содержанию

Конструктивные особенности

В качестве примера можно использовать сплит-системы. Их наружный блок включает несколько основных составляющих, среди которых компрессор, управляющая плата, клапан, вентилятор, радиатор, фильтр системы фреона, защитная крышка и соединения на штуцерах.

С помощью компрессора фреон сжимается, а также поддерживается его перемещение по холодильному контуру. Основой могут служить поршень или спираль. Модели с поршнем имеют более низкую цену, но при этом недостаточно надежны. Это особенно актуально в холодное время года, когда на улице наблюдается понижение температуры.Четырехходовый клапан предусмотрен в тех системах, которые работают как на холод, так и на тепло.

Инверторные наружные блоки предполагают наличие управляющей платы. В других случаях система электроники располагается во внутреннем устройстве, чтобы не допустить ее поломки из-за изменений температуры и уровня влажности.

Вентилятор служит для того, чтобы вовремя охлаждать конденсатор. Если речь идет о бюджетных моделях, он будет иметь одну скорость вращения, в более дорогих же она зависит от того, какая температура воздуха снаружи. Чаще всего у вентиляторов имеется 2–3 скорости, которые регулируются довольно плавно.

Что касается радиатора, именно за счет него происходит охлаждение и конденсация фреона. Фильтр фреона же обеспечивает защиту от медной крошки и других элементов, засоряющих кондиционер в процессе установки и эксплуатации. Однако если в процессе монтажа были допущены ошибки, то внутрь может попасть значительное количество грязи, с которой не справится даже данная система.

Защитная крышка прячет клеммник, а в некоторых случаях и соединения на штуцерах, к которым, в свою очередь, подведены соединители обоих блоков кондиционера.
