Как поменять ТЭН в водонагревателе: пошаговый инструктаж проведения ремонтных работ

Рекомендации, как продлить срок службы ТЭНа

Несколько советов помогут вам продлить «жизнь» бойлера и его нагревательного элемента:

ТЭН для бойлера

  1. Своевременно меняйте магниевый анод. Его задача – разрушаться, чтобы ТЭН дольше работал без замены.
  2. Следуйте инструкции эксплуатации устройства.
  3. Контролируйте качество поступающей в бойлер воды. Возможно, для этого придется установить дополнительные фильтры в домашнем водопроводе.
  4. Проводите осмотр оборудования минимум раз в год, чтобы выявить проблемы на ранней стадии.
  5. Производите замену деталей только качественными аналогами.
  6. Не задавайте на термостате максимальные значения нагревания воды. Как правило, производители указывают на шкале оптимальную температуру: для экономии электроэнергии и ресурса ТЭНа.

Как только ваш водонагреватель начал работать не корректно – сразу отключите его и задайтесь проверкой и ремонтом. Использование неисправного устройства опасно поражением током.

Проверка исправности ТЭНа

Приведенные выше способ тестирования при помощи омметра — это не единственный метод определения поломки. Существует еще два варианта, которые позволяют выявить всевозможные проблемы и своевременно их исправить, предотвратив полный выход устройства из строя. Рассмотрим их более подробно.

Визуальный осмотр элемента

В этом случае необходимо отключить оборудование от электрической сети и слить из него воду. Затем разобрать его и очистить нагревательный элемент от накипи, если она присутствует на его поверхности

Важно осмотреть компонент на предмет целостности покрытия

В случае обнаружения даже мелких трещин, сколов или повреждений деталь можно смело отправлять в мусорный бак. Ведь в этом случае отремонтировать ее уже не удастся. Единственное, что остается в такой ситуации — это заменить ТЭН на новый.

Причина повреждения покрытия элемента чаще всего заключается в низком качестве материалов, использующихся для его производства. Как результат, уже после одного-двух лет эксплуатации такой ТЭН буквально разрывается в клочья и не подлежит восстановлению.

Проверка при помощи тестера

Один из способов обнаружения неисправности ТЭНа был приведен выше. Но если омметр не дал результатов, а в ходе визуального осмотра ничего найти не удалось, то последняя проверка заключается в поиске пробоя.

Для этого необходимо отсоединить одну из клемм измерительного прибора и повести ею по поверхности водонагревательного элемента. Если омметр показал точное значение сопротивления, то проблема есть и ТЭН нужно отправить в утиль.

Лучше всего проверять бойлер при помощи цифрового мультиметра или тестера. В этом случае можно максимально точно определить, есть ли неисправность или нет

Если с нагревательным элементом все в порядке, то следует приступить к проверке термостата. Для этого необходимо подсоединить клеммы измерительного прибора к контактам датчика температуры, которые используются для подвода электрического тока.

Если измерительный прибор показал точное значение или издал звонок, то компонент полностью исправен. В противном случае термостат сломан и его нужно заменить. Причем для этого даже не придется сливать воду из бойлера.

Для восстановления работоспособности следует отключить устройство от электричества, снять панель, отсоединить от терморегулятора все провода и подсоединить новую деталь. Помните, что если не решить такую проблему, то появляется риск получить удар током в случае прикосновения к баку.

Как своими руками отремонтировать бойлер

Рассмотрим основные неисправности и пути их устранения.

Течь в нагревателе

Самой распространенной неполадкой электробойлеров считается течь. Возникает из-за коррозии бака, при выходе из строя отдельных элементов. Чаще всего это:

  • Отсутствие заземления, что приводит к электрокоррозии.
  • Естественный износ.
  • Поломка предохранительного клапана.

Что делать, если потек бак? Нельзя самостоятельно заваривать течь: это может привести к непоправимым последствиям!

Почему нельзя заниматься ремонтом бака:

  • Внешняя и внутренняя части неразделимы.
  • В современной технике используется стеклоэмаль, которая легко повреждается и не подлежит ремонту.

Бывает, что течь возникает из-под фланца, который крепит нагреватель. Тогда нужно слить всю воду, вынуть прокладку и оценить ее состояние. Если она повреждена или изношена, выполните замену. Чтобы не прогадать с новой прокладкой, возьмите старую в магазин.

Нет нагрева воды

Если вместо горячей воды течет холодная, сломался нагреватель. Кроме отсутствия горячей воды, может выбивать автомат УЗО при подключении бойлера в сеть. Проблемы с ТЭНом возникают из-за коррозии и накипи.

Как понять, что накипь полностью покрыла ТЭН:

  • Поскольку она выпадает в осадок, во время забора воды можно услышать грохот.
  • Чувствуется запах серы.

Убедиться в том, что нагреватель сломался и не работает, поможет диагностика:

  • Слейте воду из бака.
  • Откройте крышку ТЭНа.
  • Измеряйте напряжение на клеммах ТЭНа с помощью тестера (220-250 В).
  • Если все в порядке, установите мультиметр в режим измерения сопротивления.
  • Отключите нагреватель от сети.
  • Отсоедините контакты нагревателя.
  • Приложите к ним щупы мультиметра.
  • При обрыве показатели будут стремиться к бесконечности.
  • Если деталь работоспособна, на экране высветится 0,68-0,37 Ом.

Дополнительно убедитесь, что нет утечки тока на корпус:

  • Приложите один щуп к медной трубе, другой к контакту ТЭНа.
  • Если утечки нет, на экране высветится 1.
  • Если есть, тестер выдаст значения со знаком минус либо, наоборот, слишком огромное.

Починить нагреватель нельзя, нужно заменить

Важно правильно выбрать деталь для вашей модели, поэтому лучше записать номер элемента или отправиться с ним в магазин

Температура воды превышает норму

Если подается слишком горячая вода — проблема в термостате или термореле. Дополнительным признаком поломки служит отсутствие нагрева, когда термостат не включает ТЭН. Чтобы выполнить диагностику и ремонт, термостат нужно демонтировать.

Устранение неполадки:

  • Отключите бойлер от сети.
  • Слейте всю воду.
  • Снимите бак со стены.
  • Уберите крышку (у вертикальных моделей крышка располагается снизу, у горизонтальных — слева, у моделей «Термекс» винтик панели находится посередине).
  • Желтым цветом на картинке отмечен термостат. Отсоедините его контакты и достаньте из корпуса.

Теперь можно проверить деталь на исправность. Самый простой способ:

Нажмите предохранительную кнопку, как указано на фото:

  • Нагрейте медный кончик зажигалкой.
  • При исправности кнопка отключится.

Диагностика мультиметром проводится так:

  • Установите рукоятку тестера на максимальное значение.
  • Замеряйте сопротивление на контактах.
  • Если мультиметр не реагирует — деталь не подлежит ремонту, лучше сразу заменить ее.

Бойлер долго не включается, часто отключается

Это также указывает на проблемы в работе нагревателя. Из-за накипи вода может нагреваться очень долго, повышается расход электроэнергии, так как нарушен отвод тепла. Чтобы избежать поломки, вовремя меняйте магниевый анод, который очищает воду от примесей.

Случаются такие неполадки:

  • Во время работы прибора окружающее оборудование тоже нагревается. Это происходит, когда вилка рассчитана на большую мощность потребления, чем розетка, либо нарушен контакт между ними. Лучше вызвать электрика для проверки и замены.
  • Слабый напор воды. Нужно проверить, нормально ли закачивается холодная вода. Осмотрите смеситель, возможно, причина в нем. Если все в порядке, осмотрите предохранительный клапан. Очистите его от грязи и накипи.
  • Бойлер совсем не включается. После ремонта прибор так и не заработал? Нужно проверять электронику и главную плату. Эту работу лучше доверить специалисту.

Теперь вы в курсе основных неполадок бойлеров. Проводите профилактические осмотры, устанавливайте фильтры на воду, очищайте своевременно ТЭН, тогда проблемы вас не коснутся.

Как заменить ТЭН в водонагревателе?

Для выполнения ремонтных работ пригодится отвертка, пассатижи, ключи, тестер, а также ветошь и салфетки. Процедура замены отслужившего ТЭНа в водонагревателе состоит из нескольких последовательно выполняемых шагов:

отключение водонагревателя от сети;
слив из бака всей воды (описание процесса слива имеется в паспорте изделия);
демонтаж водонагревателя (можно провести замену, не снимая прибор со стены, если это удобно);
демонтаж колпака (внешней крышки), закрывающего электрическую часть бытового прибора;
откручивание болтов (гаек) фланца, удерживающего нагревательный элемент в процессе его эксплуатации;
аккуратное извлечение ТЭНа из емкости (рекомендуется проводить над ведром или тазом, чтобы избежать попадания воды с осадком на пол);
проверка работоспособности нагревательного элемента (осмотр, прозвон);
очистка внутреннего бака от накипи и его промывка струей воды;
установка нового нагревательного элемента той же мощности (рекомендуется приобретать запчасти в специализированных магазинах, обращая внимание на качество изготовления, так как подделки быстро перегорают);
правильное подключение всех соединительных проводов (при самостоятельной замене перед разборкой сфотографируйте все подключения);
установка защитного колпака;
подключение водонагревателя к водопроводу и электросети;
устранение протечек, если таковые имеются;
перевод выключателя в рабочее состояние после того, как бак полностью заполнится водой.

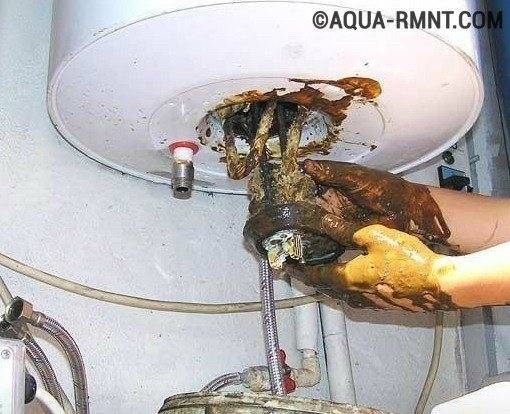

Процедура извлечения нагревательного элемента из корпуса накопительного водонагревателя не для белоручек. Бак и все внутренние детали промываются от накипи и выпавшего осадка

Магниевый анод крепится отдельно на фланце нагревательного элемента в непосредственной близости от него. При нагреве воды магний, являясь более активным металлом по сравнению с железом, вступает в электрохимические реакции с соединениями тяжелых металлов, находящихся в воде. Помимо этого магний, связывая кислород, выделяющийся в процессе нагрева воды, обеспечивает протекторную защиту оборудования.

Читать далее: Чем помыть холодильник внутри и снаружи лучшие средства инструктаж

Ремонтные работы выполняются примерно по тому же алгоритму, что и при замене ТЭНа в водонагревателе. Сначала отключают прибор от сети, затем перекрывают воду и сливают содержимое бака в канализацию. С помощью обычных инструментов снимают декоративную панель и добираются до фланца, на котором закреплен магниевый стержень и нагревательный элемент.


Вид нового магниевого анода и изношенного после непродолжительной эксплуатации накопительного водонагревателя. Чем жестче вода, тем быстрее разрушается данная деталь

Фланец снимается, анод осматривается и при обширных разрушениях заменяется новой деталью. При этом изношенный стержень выкручивают, а на освободившееся место вкручивают запасную часть, купленную в специализированном магазине. Промыв бак от накипи, проводят сборку оборудования в обратном порядке

Выбирая магниевый анод, обратите внимание на длину и диаметр детали, а также на размеры резьбовой шпильки

Особенности установки «сухого» ТЭНа

Конструктивная особенность – электронагреватель не контактирует с водой напрямую. Он помещен в металлическую колбу, которая непосредственно и нагревает жидкость, снимая тепло с ТЭНа. «Сухие» устройства дольше работают, особенно, если очень плотно вставлены в фланец. Поэтому менять их приходится реже. Все аспекты взаимодействия с водой принимает на себя колба.

Жесткая вода, вступая в электрохимическую реакцию с поверхностью колбы, покрывает ее слоем известкового налета. Со временем слой извести препятствует нормальному прогреву воды. Теплоотдача снижается, включается в действие термозащита, электронагреватель перегорает, наступает момент замены.

Установить «сухой» нагревательный элемент еще проще, чем обычный. Для этого даже не потребуется сливать воду из емкостного резервуара. Для примера рассмотрим замену у недорогой модели бойлера с несложным «сухим» устройством.

  • Отключить бойлер от электросети.
  • Снять колпак водонагревателя.
  • Отсоединить клеммы от выводов бойлера.
  • Демонтировать крепеж ТЭНа, изъять его.
  • Установить новый. Закрепить.
  • Присоединить провода в том же порядке.
  • Установить крышку на место.

Несколько сложнее представляется ситуация с оборудованием высшего класса. С целью экономии энергоресурсов они оснащаются усложненными версиями «сухих» ТЭНов. Внутреннее пространство колбы заполняется минеральным маслом, кварцевым песком. Учитывая конструкцию, замена электронагревательного элемента происходит сложнее, с предварительным опустошением колбы.

Несмотря на сложности замены, данные водонагревательные устройства отличаются высокой энергоэффективностью, качеством, надежностью.

Способы монтажа и подключения


“Сухой” ТЭН Тэн – это устройство, которое требует регулярного обслуживания. Спустя время, он нуждается в чистке или замене, в зависимости от эффективности и полноты работы.

Чтоб произвести чистку ТЭНа собственноручно, нужно придерживаться инструкции:

  1. Выключить электрический водонагреватель.
  2. Отключить электронагреватель от сети питания.
  3. Открыть защитную панель отвинтив винтики.
  4. Под панелью, где расположен термостат и цветные провода, отсоединить кабеля.
  5. Перекрыть подачу воды в водопроводе и бойлере.
  6. Вытащить термостат вместе с ТЭНом, при надобности сняв фланец. При этом к проему подставить емкость на случай, если в баке есть вода. ТЭН выкрутить с помощью разводного ключа.
  7. В двух литрах воды растворить два пакета лимонной кислоты.
  8. Погрузить ТЭН в получившийся раствор и оставить не менее чем на 12 часов. Спустя время ТЭН готов к установке.
  9. Установку произвести в обратном порядке.

Чтоб проверить правильность монтажа ТЭНа, понадобится включить воду. Если будет наблюдаться утечка жидкости с бака, то устройство присоединено неправильно.

Есть три основных способа подключения ТЭНа для водонагревателя Аристон. Последовательное – мощность нагревателя зависит от общей мощности каждого элемента. Недостаток в том, что при поломке одного ТЭНа теряется работоспособность всей системы нагрева.

Параллельное – позволяет сохранить работоспособность агрегата в случае выхода из строя одного из элементов нагрева. Комбинированное – обычно применяется, если отсутствуют ТЭНы необходимой мощности.

Как продлить срок службы ТЭНов

Отключив бытовой электроприбор от сети и слив из него воду, приступают к его разборке. Достав нагревательный элемент, очищают его оболочку от накипи, если таковая имеется

При тщательном осмотре ТЭНа обращают внимание на целостность оболочки детали

Внешняя оболочка перегревшего нагревательного элемента разорвана в клочья. Обычно так выходят из строя тэны, изготовленные из некачественных материалов

Мы составили для вас ряд рекомендаций:

  • При покупке накопительного электроводонагревателя следует внимательнее изучать инструкцию по установке и соблюдать правила эксплуатации изделия. Помните, что прибор ни в коем случае нельзя включать с пустым баком.
  • Для смягчения водопроводной воды в бойлерах устанавливают магниевый анод. Этот круглый стержень препятствует образованию твердой накипи на поверхности нагревательного элемента. Принимая «удар на себя», анод быстро разрушается. Своевременная замена этой запчасти позволит защитить ТЭН и бак от негативного воздействия жесткой воды.
  • Улучшить качество поступающей в водонагреватель воды помогут специальные фильтры, установленные непосредственно перед прибором. Еще лучше, если водопроводная или скважинная вода очищается от механических и иных примесей многоступенчатым фильтрационным оборудованием.
  • Для раннего выявления проблем рекомендуют проводить профилактический осмотр бытового прибора хотя бы раз в году. При замене деталей следует приобретать качественные запчасти, выпущенные тем же производителем или компанией, имеющей лицензию на производство аналоговой продукции.
  • Продлить работу нагревательного элемента можно за счет экономного расходования его ресурса. Не устанавливайте терморегулятор на максимальные значения, иначе ТЭН будет долго нагревать воду, а затем чаще включаться для подогрева содержимого бака до установленной температуры.
  • Установка магниевого анода обязательна для долгой, качественной работы электронагревательного элемента. Он смягчит воду, не позволяя металлу так быстро корродировать, а извести затвердевать на ТЭНе. Не рекомендуется запускать оборудование без анода.
  • Снизить жесткость воды. Установленные перед бойлером фильтры очистки смягчат водную среду, не позволяя извести образовываться в таком большом количестве и разрушать нагреватель.
  • Регулярно проводить профилактический осмотр оборудования (не реже одного раза в год).
  • Приобретать качественные нагревательные элементы, по всем параметрам подходящие к модификации бойлера.
  • Экономное расходование ресурса ТЭНа также позволит уберечь его от преждевременного выхода из строя. Постоянная работа водонагревателя на полной мощности приведет к быстрому износу, потому что нагреватель будет чаще включаться, чтобы поддерживать высокую температуру нагретой воды.

ЧИТАТЬ ДАЛЕЕ: Как организовать ввод воды в дом схемы разводки водопровода инструктаж по обустройству

Установка нового нагревательного элемента для бойлера – не сложный процесс, если учитывать некоторые нюансы, соблюдать правила безопасности при работе с электроприборами, приобретать качественные комплектующие, проводить регулярный профилактический осмотр

При этом не менее важно эксплуатировать прибор так, чтобы по снизить факторы, способствующие несвоевременной поломке ТЭНа

Полезные советы

  1. Прежде, чем вызывать мастера по первому подозрению в неисправности, проверьте сначала, не является ли причиной отказа в работе отсутствие света или воды.
  2. Если из кранов не течет горячая вода, проверьте сначала, отвечает ли подсоединение к водоснабжению и электрической сети требованиям, изложенным в соответствующих разделах данного руководства. Проверьте надежность контактов между клеммами и соответствующими зажимами термостата. Если всё в порядке, значит могло сработать двухполюсное защитное устройство (см. предыдущий раздел), либо отключен защитный автомат, либо перегорел ТЭН.
  3. Перед тем, как производить любые действия по уходу, ремонту или очистке, отключите нагреватель от электросети и водоснабжения.
  4. Если не включается лампочка-индикатор, а аппарат нагревает воду, проверьте исправность лампочки.
  5. Если предохранительный клапан снабжен ручкой для слива воды из водонагревателя, то рекомендуется во избежание засорения хотя бы один раз в месяц промывать предохранительный клапан. Для этого надо поднять ручку несколько раз.
  6. Не рекомендуется снимать накипь с внутренней поверхности бака, т.к. слой накипи является дополнительной защитой бака от коррозии.
  7. При подсоединении к системе водоснабжения следует избегать прямого контакта двух разных металлов (например, при использовании медных труб). Для этой цели используйте подсоединительные диэлектрические переходники , которые можно приобрести в авторизованном сервисном центре.

Причины для выполнения замены ТЭНа

Осуществлять замену ТЭНа необходимо в случае выхода из строя старого элемента. Но как определить, что нагревательный прибор действительно сгорел? Для этого необходимо включить бойлер в розетку и подождать, пока он отреагирует.

Если устройство сразу же отключается, то это явный признак проблемы. Ну а в случае, когда оборудование продолжает работу, никаких неисправностей нет и необходимости в ремонте соответственно тоже.

Если бойлер постоянно выбивает пробки в квартире или доме, то это веская причина, чтобы заняться его ремонтом, а именно заменой нагревательного элемента

Чтобы окончательно убедиться в неисправности детали, необходимо, так сказать, «прозвонить» его. Проще говоря, оценить токопроводящие характеристики.

Для этого предстоит осуществить следующий порядок действий:

выключить оборудование из розетки;
отвинтить защитную крышку;
найти контакты нагревательного элемента;
проверить сопротивление компонента.

Для тестирования можно воспользоваться омметром или мультиметром. Если измерительное устройство покажет «бесконечность», то ТЭН пришел в негодность (сгорел) и нуждается в замене. Ну а когда прибор показывает ноль или какое-либо точное число, то никаких проблем нет.

Что нужно для ремонта?

Если неисправность все же подтверждается, пора приступить к замене нагревательного элемента. Но перед тем, как приступить к работе, нужно обзавестись всеми необходимыми инструментами. Список небольшой, но без него вряд ли что-нибудь можно будет сделать.

Для ремонта вам потребуются:

  • английские ключи;
  • плоскогубцы;
  • тряпки или салфетки – они должны хорошо впитывать воду;
  • отвертки – рекомендуется запастись крестовой и прямой;
  • фазомер – инструмент представляет собой отвертку со специальным индикатором, встроенным в рукоятку;
  • новый ТЭН.

Вооружившись всем необходимым, можно приступать непосредственно к ремонту. Чтобы все прошло хорошо, нужно соблюдать определенный порядок действий, о котором речь пойдет ниже.

Хотя подавляющее большинство котлов отличаются друг от друга по внешнему виду и характеристикам, как правило, имеют идентичную конструкцию

Настройка и чистка газовой колонки

Газовую колонку подключают к водопроводу и газопроводу. Поэтому внутри может собираться нагар и сажа, а также накипь, которая образуется при нагреве воды. Регулярная чистка и настройка колонки поможет избавиться от выхода из строя устройства.

Чистка колонки

  1. Раскручиваем корпус колонки, а также демонтируем трубы, которые расположены на входе/выходе устройства. Снимаем колонку со стены и переворачиваем.
  2. Наполняем резиновую грушу уксусом и вливаем его в теплообменник. Оставляем колонку на несколько часов для очищения.
  3. Затем сливаем уксус и переворачиваем колонку, устанавливая её на место. Открываем кран колонки для того, чтобы промыть теплообменник от накипи и других загрязнений.
  4. Осматриваем радиатор на предмет наличия копоти. Для очистки горелки надо перекрыть подачу газа, а затем снять защитный кожух. С помощью пылесоса убираем сажу и копоть с поверхности теплообменника.
  5. Затем собираем колонку, вешаем её на прежнее место и подключаем все коммуникации. Проверяем работу горелки (хорошо ли она загорается и поддерживается ли плавное горение фитиля).

Чистка форсунок газовой горелки

Если возникли проблемы с горением, то это может означать, что форсунки забиты копотью и их необходимо хорошо прочистить.

Подача газа в зону горения производится при помощи форсунок с тонким соплом, которое может засориться сажей или копотью

Для этого отключаем колонку и прочищаем форсунки тонкой проволокой.

Видео: чистка газовой колонки

Только при условии правильной эксплуатации водонагревательных устройств и их регулярном обслуживании можно быть уверенным в длительном сроке службы данных устройств. Но если бойлер или газовая колонка вышли из строя, то можно произвести ремонт узлов своими руками, не привлекая специалистов.

Как увеличить срок эксплуатации ТЭНа?

Чтобы еще долго не задумываться о необходимости замены водонагревательного элемента, следует заказывать его только у проверенных поставщиков, занимающихся поставкой оборудования для нагрева воды. При этом перед покупкой необходимо тщательно изучить инструкцию.

Никогда не включайте бойлер с пустым баком. В противном случае прибор может выйти из строя и потребуется его дорогостоящий ремонт или даже полная замена

Для улучшения качества воды, которая поступает внутрь бака, нужно установить очистные фильтры. Еще более мудрым решением будет организация очистки жидкости от всевозможных примесей. Помогут с этим справиться многоступенчатые фильтрационные приспособления.

Не забывайте хотя бы раз в год проводить профилактический осмотр водонагревателя. Регулярное техническое обслуживание позволит своевременно выявить проблемы и решить их, не потратив на это большую сумму.

Признаки неисправности

Так как деталь играет большую роль в работе техники, то ее выход из строя сильно скажется на системе в целом. Такая поломка не пройдет бесследно для любого компонента

Именно поэтому важно моментально определить поломку и приступить к ее ремонту. Замена тэна водонагревателя — привычная процедура для починки такого рода детали

Поэтому мы собрали основные признаки, по которым можно понять, что Вам стоит приступать к ремонту:

  • При включении горячей воды Вы получаете холодную. Именно нарушение работоспособности нагрева жидкости и является самым распространенным признаком поломки тэна.
  • Также поломка этой детали может сопровождаться протечками. Обязательно обследуйте бак на предмет выделения жидкости, ведь от этого зависит своевременность ремонта.
  • Вода вытекает ржавой. Нагревательный элемент напрямую связан с жидкостью, поэтому и может подвергаться коррозии. Всегда проверяйте качество воды, ведь так Вы сможете вовремя установить факт поломки.

Вот и все, настало время перейти к практической составляющей ремонта. Мы заранее советуем проводить все работы в перчатках, так как ржавчина имеет свойство пачкать кожу и тяжело вымываться.

Что нужно знать перед измерениями?

Если у вас имеется в наличии мультиметр, вы можете сделать тест нагревателя сломавшейся бытовой техники самостоятельно.

Это важно, так как для тестирования электронагревателя нам потребуется знать номинальное значение его сопротивления, которое рассчитывается из формулы основного закона Ома:

где R – искомое электрическое сопротивление (Ом);

P – мощность ТЭНа (Вт);

U – рабочее напряжение сети (В).

Рабочее напряжение домашней электрической сети в основном 220 В. Мощность нагревателя можно узнать из паспортных данных бытового устройства (Вт). Величина сопротивления получается в Омах. Теперь можно заняться тестированием электронагревателя.

Конструкция водонагревательного прибора

Бойлер принципиально ничем не отличается от самого обычного электрочайника, который может поддерживать определенную температуру воды. Только лишь у первого в качестве крышки выступает предохранительный клапан, обеспечивающий подачу необходимого количества жидкости для ее следующего нагрева.

Сегодня рынок предлагает большой выбор бойлеров. Все современные модели имеют различную конструкцию, технические свойства, внешний вид и, конечно же, разную цену.

При покупке устройства рекомендуется отдавать предпочтение только проверенным производителям. Только лишь так можно быть уверенным, что техника прослужит долго и не создаст лишних проблем в широком смысле — сложный теоретический или практический вопрос, требующий изучения, разрешения; в науке — противоречивая ситуация, выступающая в виде противоположных позиций в объяснении каких-либо явлений, объектов, процессов и требующая адекватной теории для её разрешения; в жизни проблема формулируется в понятном для людей виде «знаю что, не знаю как», то есть известно, что нужно получить, но неизвестно, как это сделать

Поэтому подобрать лучшую по параметрам, качеству и стоимости модель накопительного водонагревателя сможет покупатель с любым уровнем дохода.

Независимо от бренда все бойлеры разновидность водонагревателей, представляет собой теплообменник в котором подогреваемая вода находится в трубах, а подогревающая среда (вода, пар) находятся снаружи от труб состоят из последующих компонентов составная часть, элемент чего-либо:

  • корпус — он должен быть заизолирован, что позволит свести тепловые потери к минимуму;
  • нагревательный элемент — существует две его разновидности: 1-ый напрямую контактирует с водой, а второй нагревает жидкость через специальную керамическую оболочку;
  • внутренний бак — его объем варьируется от 15 до 200 л, а сам резервуар изготавливается из нержавеющей стали, что позволяет ему быть устойчивым к коррозии;
  • термостат — датчик, который смотрит за температурой воды коммуна во Франции, находится в регионе Шампань — Арденны, поддерживая ее на заданном пользователем уровне;
  • магниевый анод, главная задача которого заключается в обороне устройства от электрохимической коррозии, но он никоим образом не влияет на образование накипи;
  • прокладка узла крепления обогревательного элемента.

Магниевый анод нуждается в регулярной замене Замена (фильм, 1996) (англ — этим процессом нужно заниматься не реже 1-2 раза в год. Такое профобслуживание позволит увеличить срок службы бойлера и повысить его коэффициент полезного действия.

Водонагревательный прибор имеет довольно простую схему. Благодаря этому можно заняться его ремонтом самостоятельно, сэкономив при этом и свои денежные средства, и свое время

Устройство тэна

Сердцем любого электрического бойлера является трубчатый электрический нагреватель. Он представляет собой металлическую трубку, внутри которой проходит спираль, изготовленная из материала с высоким удельным сопротивлением (нихром). Пространство между внешней оболочкой и проводником заполнено теплопроводящим электрическим изолятором. По принципу действия тэны водонагревателя делятся на следующие типы:

  • мокрые (открытые);
  • сухие (закрытые).

Мокрые нагревательные элементы

Название своё получили из-за того, что имеют непосредственный контакт с нагреваемой жидкостью. По форме открытые тэны могут быть как вогнутыми в любую из сторон, так и прямыми, всё зависит от типа накопителя. Крепление бывает гаечным — крепится посредством гаечного соединения либо фланцевым (такие тэны изготовлены по принципу штамповки или литья). Достоинством мокрых нагревателей является высокая скорость нагрева воды.

А вот основным недостатком считается быстрое образование накипи, особенно в районах с некачественной водой. Низкий уровень электрической безопасности и увеличенный расход электроэнергии.

Сухие тэны

Отличаются своеобразной конструкцией, представляющей собой керамическую колбу, внутри которой и находится нагревательный элемент. К такой колбе предъявляются особые требования по прочности. Материалом для изготовления колбы сухого нагревателя чаще используют магниевый силикат или стеатит.

Жидкость в накопительном баке нагревается за счёт теплопередачи керамического кожуха. Нагрев воды происходит более длительное время, но, за счёт отсутствия контакта трубки нагрева с водой, намного увеличивается срок безопасной эксплуатации таких водонагревателей.

Как проводили ремонт (крик души).

Подготовка.

  • Первым делом отключили от электросети и от воды.
  • Слили воду из бака. Сливается 80 литров не быстро.
  • Сняли и перевернули нагреватель вверх ногами. Открутили предохранительный клапан, два маленьких самореза по бокам корпуса и один винт, спрятанный под наклейкой по центру нижней крышки.

Справка: Предохранительный клапан.

  • Предотвращает самопроизвольный слив воды из водонагревателя при отключении подачи холодной воды в магистральной сети;
  • Уравнивает давление нагреваемой воды с давлением воды в системе водопровода: при повышении давления в водонагревателе выше давления воды в магистральной сети, клапан открывается и давление понижается до магистрального.
  • При повышении допустимого давления в магистральной сети, автоматически, через дренажное отверстие обратного клапана, происходит сброс избытка давления.
  • Вскрытие водонагревателя и проверка изоляции ТЭНов показала, что пробит ТЭН 1300 Вт и его надо поменять. Второй ТЭН на 700 Вт оказался целым.
  • Замена ТЭНов в водонагревателе Thermex дело не хитрое, но требует аккуратности и внимания. Рекомендую все этапы работы фотографировать чтобы при сборке не остались лишние запчасти.
  • Вынув ТЭН 1300 Вт обнаружили, что на нем напрочь отсутствует магниевый анод. Здесь необходимо пояснить, что анод не растворился полностью, а тупо не был установлен при замене ТЭНа в мастерской. Этот факт подтверждался отсутствием шпильки с помощью которой анод прикручивается к корпусу ТЭНа. Уже позже, посетив этот центр, спросили приёмщицу: «Почему не установили магниевый анод?» Она ответила, что мы видимо сами не захотели из-за дороговизны (цены смотри ниже), типа многие отказываются!!! Этот факт говорит о некомпетенции сотрудников сервис-. Эксплуатировать электроводонагреватель без магниевого анода- просто убивать его!!!

Справка: Магниевый анод.

Предназначен для уменьшения электрохимической коррозии внутреннего бака. Для продления срока службы водонагревателя рекомендуется производить замену магниевого анода не реже 1 раза в 6 месяцев.

  • На всякий случай сняли второй ТЭН и обнаружили, что здесь магниевый анод был, но весь вышел (см. фото) и его требуется заменить.
  • Кроме того при перевороте корпуса было слышно как что-то внутри перекатывается и при этом сильно шуршит. Это оказалась накипь. Вытаскивать её это танцы с бубнами. Вышло очень много, но это сделать следует обязательно. Есть совет в прикрепленном под статьей видео.

Запасные части.

  • Возник вопрос: Где купить ТЭН и аноды? Приняли решение обратиться в сервисный центр.
  • По дороге в вышеупомянутый «Морозыч» попался другой (название говорить не буду пока не заплатят деньги за рекламу), где стоимость ТЭНа 1300 Вт в комплекте с анодом и новой силиконовой прокладкой была 1650 рублей. Надо сказать, что в «Морозыч» цена вопроса была 1500 рублей за ТЭН и плюсом маленький анод за 400 и большой за 500 рублей соответственно, ну и 50 рублей за прокладку. Посчитать общую стоимость не сложно.
  • Выбрали второй центр и приобрели комплектующие там (см. фото).
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
