Камеры наружного видеонаблюдения — ключевые особенности, модели и установка

Комплекс работ по обслуживанию систем

Для обеспечения надежного функционирования системы видеонаблюдения требуется периодически проводить профилактические осмотры камер, соединительных элементов, контролировать правильность распределения и хранения видеоархива, визуально контролировать изображение. При выявлении загрязнения или механических повреждений необходимо производить промывку или замену неисправных камер.

Нужно вовремя выполнять техобслуживание серверов и систем бесперебойного питания, своевременно проводить плановую замену аккумуляторов. Чаще всего установка и обслуживание систем видеонаблюдения является прерогативой специализированных фирм. Они обеспечивают гарантийное и постгарантийное обслуживание устройств видеонаблюдения, выполняют модернизацию и несут ответственность за исправную работу всей системы.

Отличие камеры наружного наблюдения от обычных моделей

Поскольку существует определенный ряд организаций, которым просто необходимо круглосуточно отслеживать существующую, происходящую ситуацию, установка видеонаблюдения является острой необходимостью. Разнообразие выбора оборудования может попросту сбить с толку любого потенциального клиента. Стоит разобраться, чем собственно камеры отличаются и в чем их особенности.

Защита корпуса

Первым моментом, на который необходимо особенно обратить внимание, является состояние защищенности корпуса. Подобный аспект очень важен, поскольку камера будет использоваться круглосуточно

При этом существует вероятность резкого перепада температуры и влажности. Чем лучше показатель защищенности, тем лучше. Обращать внимание стоит на модели, которые содержат показатели американского стандарта. С помощью данной функции ремонт оборудования требуется гораздо реже.

Чувствительность

Данный критерий также является важным относительно выбора камер для видеонаблюдения. В случае появления каких-либо помех, есть вероятность получить засвеченное изображение. На сегодняшний день для того, чтобы исключить возможность засвеченного изображения, используются передовые технологии. Это, в свою очередь, увеличивает стоимость товара.

Если рассматривать более дешевые модели, можно отметить, что камеры содержат небольшой козырек. При выборе оборудования стоит определить, насколько четким является изображение, а также насколько точный прицел. Если под наблюдение попадет какой-либо участок, который уже огражден забором, можно подобрать внешнюю камеру обычного типа.

 Эксплуатационная температура

Камера видеонаблюдения на стене здания

Если установка производится в зимнее время, следует обратить внимание на некоторые особенности. Сезонность влияет на выбор

Нужно подбирать камеру таким образом, чтобы в дальнейшем объектив не смог запотеть. Нужно выбирать такую камеру, которая имеет высокую степень температурного порога. Обычно качественная камера является устойчивой и в -30, и в +40 градусов. Уровень поддержки температуры влияет на стоимость камеры.

 Видеорегистратор для наружных камер

Совершенно не имеет значения, подбирается ли видеорегистратор под уже установленную систему или покупается со всем необходимым оборудованием. Критерии выбора будут идентичными

Необходимо обращать внимание на общую структуру видеонаблюдения. Стоит изучить, какие технологии видео поддерживаются камерой

Кроме того, нужно понимать, какое разрешение и детализацию будет иметь видео и будет ли совершаться запись звука.

Наиболее используемым видеорегистратор является DVR. Данная модель совместима со всеми необходимыми технологиями. Обязательно нужно подбирать видеорегистратор в соответствии с моделью камеры

Для того чтобы обеспечить хорошее качество видеозаписи, стоит обратить внимание на возможное разрешение записи видеорегистратора. Чем выше качество видео, тем ниже скорость записи

В свою очередь, выбор скорости проведения записи напрямую зависит скорости происходящих событий на территории.

Основные этапы монтажа системы

• прокладывание кабельных трасс;
• монтирование камер;
• установка видеорегистратора и подключение системы;
• настройка оборудования.

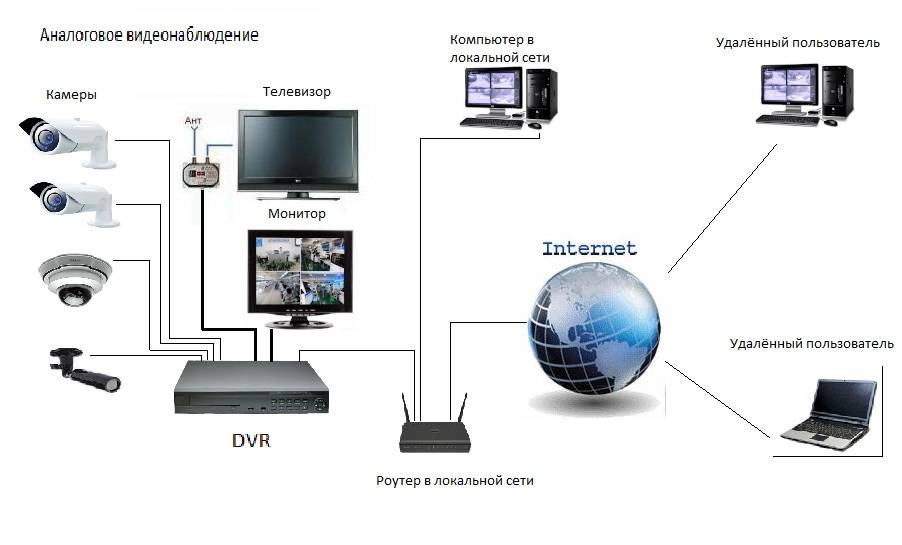

Подключение аналоговой камеры видеонаблюдения

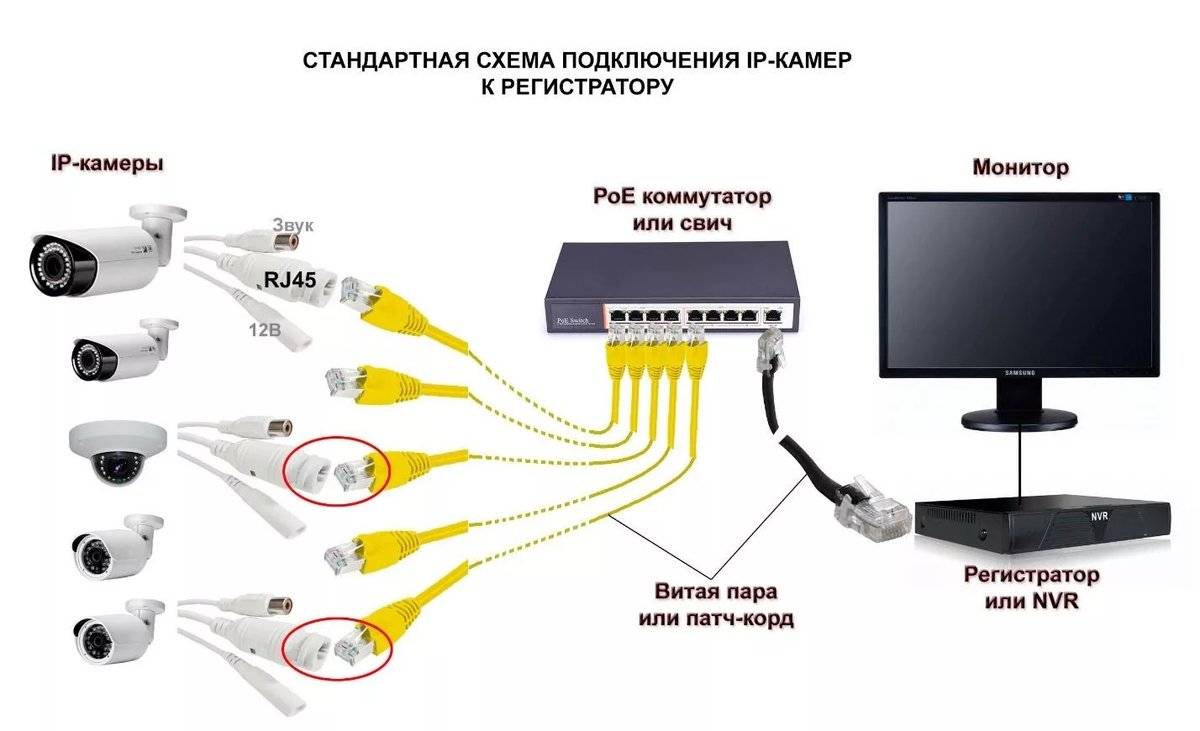

Для того чтобы иметь возможность подключить большее количество устройств необходимо приобрести сетевой коммутатор. Если же необходимо осуществить монтаж на бетонное основание, применяются перфоратор и дюбель-гвозди.
Я говорю не о бюджетном сегменте ip устройств, а о премиальном классе, имеющий в своей структуре сложные модули антизасветки, динамического шумо-подавления, различные аналитические возможности.
FTP — защищен общей оболочкой из фольги. Схема установки камер видеонаблюдения частного дома Монтаж системы видеонаблюдения следует производить по следующей готовой схеме: Последовательность подключения примерно следующая: камеры подключаются к коммутатору свитчу , затем сигнал от свитча передается на видеорегистратор, роутер и монитор.
Для надежности зайдите на сайт производителя и внимательно изучите характеристики интересующей вас модели. В слаботочном щитке кабель питания заводите на клеммы другого автоматического выключателя.
Выбираются две одинаковых по цвету жилы с двух сторон, которые заходят в приемо передатчик. Недостатком вышерассмотренного подключения будет являться, конечно же, то, что вся сеть будет состоять только из одной камеры и компьютера.
Резервным питанием необходимо обеспечить не только все видеокамеры, но и видеорегистратор. Распределительная система осуществляет централизованный контроль записей видеоизображений от камер, расположенных на значительных удалениях друг от друга.
Применение сетевых видеорегистраторов или видеосерверов, подключенных к сети Ethernet, обеспечит наблюдение и контроль одновременно за несколькими крупными объектами, на которых могут устанавливаться и локальные системы для видеонаблюдения. Роутер или коммутатор.
Подключение и настройка системы видеонаблюдения tokzamer.ru

Способы передачи данных

Подключение камер может осуществляться двумя способами: проводным и беспроводным.

Правильная прокладка кабеля обеспечивает хороший сигнал, что в серьезной степени влияет на качество получаемого изображения. Внутренний проводник кабеля изготавливают из разных металлов и сплавов, а внешний экранирующий проводник выполняется из фольги, оплетки или металлических лент. Кабеля могут иметь различную степень экранирования.

Кабель с волновым сопротивлением в 70-75 Ом сможет обеспечить стабильную работу системы видеонаблюдения на расстоянии до 300 м. Также нужно смотреть на тип оптоволокна, виды разъемов и коннекторов, так как правильная совокупность всех характеристик увеличит расстояние сигнала до 3 км.

Способ подключения системы нужно выбирать исходя из того, в каких условиях будет происходить ее эксплуатация. Например, для слежения за внутренним помещением лучше всего подойдет беспроводное соединение, этот способ может быть выбран при отсутствии возможности прокладки кабеля.

Что делать в ситуации, когда сотрудник не соглашается на видеоконтроль

Если компании требуется установить видеокамеры, отказ работника не может являться причиной для приостановки этой деятельности. Связано это со следующими положениями:

• Видеосъемка – это норма, установленная законом.
• Установка камер представляет собой метод контроля, а работодатель имеет право контролировать своих сотрудников.

Если сотрудник не дает согласия на установку камер, он может быть уволен на основании статьи 77 ТК РФ. Этот нормативный акт устанавливает право работодателя на увольнение в том случае, если трудящийся отказывается работать с учетом нововведений на рабочем месте.

Сколько всё это стоит?

Антон Кузин, технический эксперт, Hikvision Russia

Базовый комплект из двух 1 Мп камер, видеорегистратор с жестким диском и блок питания обойдутся примерно в 12 000 рублей. В эту сумму не входит стоимость монитора и оборудование для интернета. На выходе у вас будет готовая система видеомониторинга с неплохим качеством изображения и возможностью просмотра архива. Если взять камеры на 2 Мп, то тот же комплект обойдется примерно в 14 000 рублей. Если брать камеру с фильтром ложных тревог (AcuSense), светозвуковой сигнализацией, то можно уложиться в сумму до 20 тысяч рублей.

Это много или мало? За 12-20 тысяч вы получаете систему безопасности, которая позволит вам сохранить имущество в доме, защитит ваш автомобиль от угонщиков, вашу территорию – от вандалов. А теперь оцените стоимость вашего дома, автомобиля, имущества в доме – и принимайте взвешенное и правильное решение об установке системы безопасности.

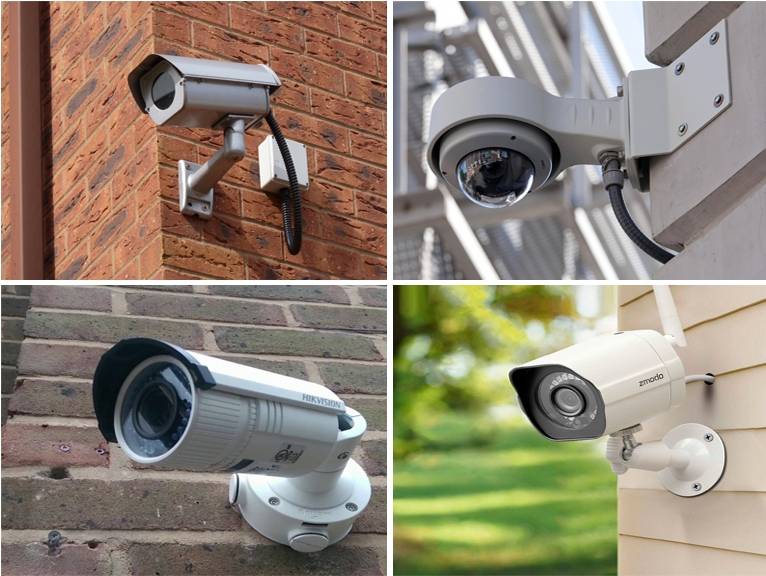

Классификация по типу конструкции

По данному критерию можно выделить три основных типа видеокамер уличного наблюдения.

1. Поворотные камеры. Поворотная модель очень полезна для наблюдения за угловым участком. К тому же такой аппарат может быть оснащен датчиком для отслеживания движения. В таком случае прибор сам отреагирует на движение в кадре и проследит за источником движения, если он скрылся за пределом обзора объектива.
2. Купольная камера. Купольная видеокамера может обладать углом обзора, равным 180 градусов. Этот параметр позволяет делать панорамную съемку (360 градусов). Удобно, но не всегда функционально. Впрочем, данная технология на сегодняшний день является одной из самых востребованных на рынке моделей для внешнего видеонаблюдения. Такой гаджет найдет своего потребителя в области частного видеонаблюдения (съемка крыш, либо панорамная фиксация периметра).
3. Цилиндрическая камера. Область применения цилиндрической видеокамеры не ограничивается только наружным наблюдением. Такой формат прибора весьма популярен и при развертывании видеонаблюдения в помещении. Популярность такого форм-фактора легко объяснить, благодаря своему прочному корпусу и специальному козырьку модель обретает дополнительный запас прочности. Цилиндрическую камеру можно считать антивандальной, т.к. она имеет крепкий корпус, который довольно трудно повредить. Минусом данного типа является большой размер прибора, из-за чего его проблематично скрыть от посторонних глаз.

Внутренние камеры видеонаблюдения

Для наблюдения внутри помещения существуют видеокамеры, которые различаются внешним видом, техническими характеристиками и стоимостью.

В помещении можно устанавливать проводные и беспроводные устройства, статические и поворотные механизмы с любым видом корпуса камеры

При покупке необходимо обратить внимание на такие показатели, как:

• разрешение (чем выше этот показатель, чем четче картинка и тем больше деталей она передает);
• высокая светочувствительность (измеряется в люксах) — чем эта характеристика меньше, тем меньше освещенности требуется модели для захвата четкого изображения;
• размер матрицы свидетельствует о размерах устройства (прямая зависимость);
• угол обзора периметра — от этой характеристики зависит размер площади, который охватывает объектив.

Рекомендации по установке внутри помещения

Для обеспечения надежного видеонаблюдения в помещении во время установки системы необходимо предусмотреть несколько нюансов:

1. Для получения максимального угла обзора объектив лучше закрепить на потолке в углу.
2. Помещение должно быть хорошо освещено. В противном случае качество картинки будет низким.
3. Объектив не рекомендуется устанавливать напротив окна или другого источника света.
4. Для достижения скрытности прибор должен максимально вписываться в интерьер помещения.

Как установить видеонаблюдение своими руками

Не существует четкого правила установки видеонаблюдения, поэтому можно внедрить систему своими руками. Сначала необходимо определиться с целями и средствами, которые владелец готов выделить на реализацию этой задумки. Простые задачи, например, возможность контролировать детскую комнату, пока родители заняты на кухне, решаются с помощью установки веб-камеры. Сложные задачи: контроль придомовой территории, запись и хранение собранной информации, защита системы видеонаблюдения от внешних воздействий – требуют более существенных вложений.

Рынок предлагает различные комплекты систем видеонаблюдения с пошаговой инструкцией, комплектом необходимых кабелей и крепежей. В большинстве случаев производители указывают наличие возможности удаленного доступа к системе через интернет, но ПО не предоставляют. В этом случае установка софта и настройка удаленного доступа полностью ложатся на плечи владельца.

Организовать видеонаблюдение в квартире или офисе можно путем создания локальной сети, в которую войдет модем с функцией маршрутизатора, набор видеокамер (их количество зависит от наличия свободных портов модема) и постоянно работающий недорогой компьютер, выполняющий функцию видеосервера. Установив на него соответствующее ПО, можно настроить удаленный доступ к камерам офиса или квартиры. Для реализации удаленного доступа при видеонаблюдении потребуется запросить у провайдера статический IP. Данный вариант обойдется относительно недорого.

Скрытое видеонаблюдение

Согласно законодательству Российской Федерации, установка скрытого видеонаблюдения является нарушением Уголовного Кодекса. Устройство считается незаконным, если имеет следующие признаки:

• камера замаскирована под бытовой предмет;
• устройство оборудовано выносным объективом, который можно скрыто монтировать в бытовые приборы.

Но данная норма расценивает видеокамеру, встроенную, например, в датчик дыма, как интегрированную систему безопасности, и допускает эксплуатацию таких устройств. Также закон ничего не говорит о монтаже камер в стены, панели, потолки, двери. Таким образом, можно провести монтаж видеонаблюдения скрытого типа своими руками в квартире, не нарушая закон. Желательно делать это самостоятельно во избежание различных трактовок законодательной нормы.

Необходимо осознавать, что ведение скрытого видеонаблюдения в собственном доме за няней, наемным работником или гостями нарушает их права и означает вторжение в личную жизнь, что может стать причиной подачи исковых заявлений в суд.

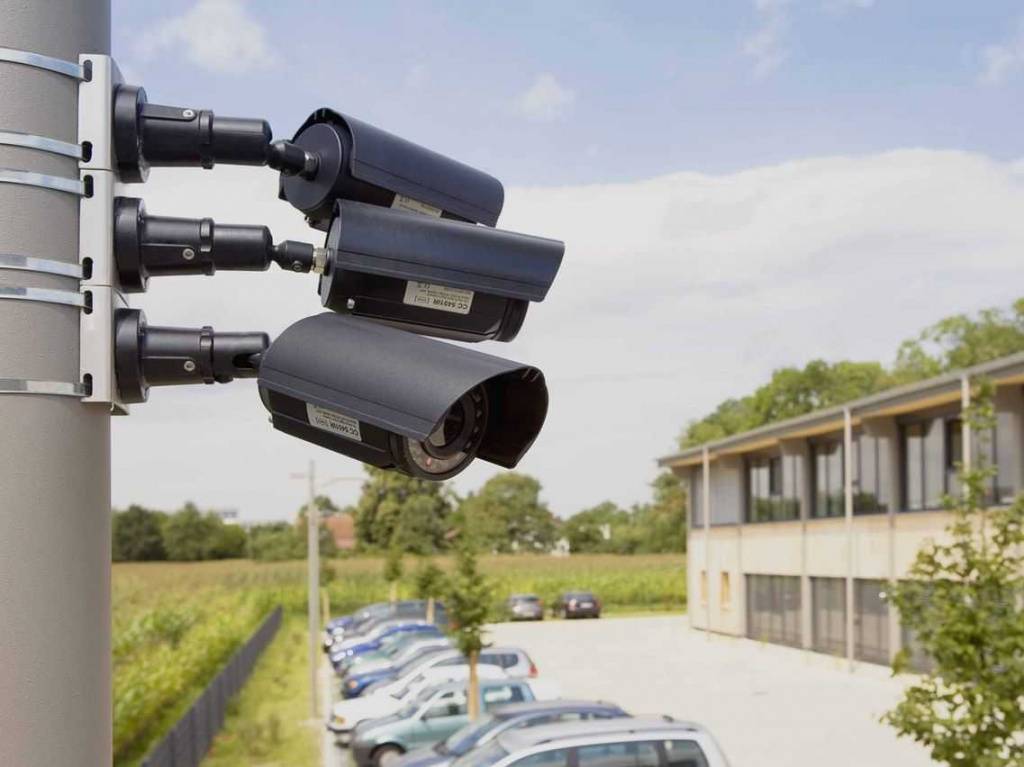

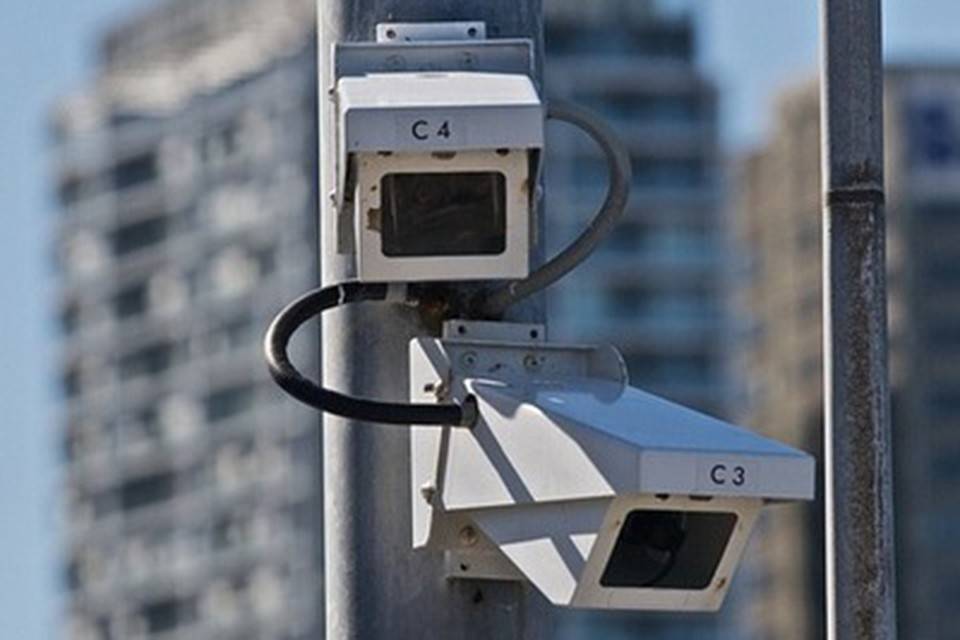

Наружное видеонаблюдение

Установка наружного видеонаблюдения требует использования специальных устройств и кабелей. Неблагоприятные погодные условия и разрушающие факторы окружающей среды не должны влиять на процесс эксплуатации и надежность системы видеонаблюдения. В спецификации устройств четко указывается возможность их эксплуатации вне помещения, классы влагозащиты, способность противостоять ультрафиолетовому излучению и низким температурам.

Кроме того, имеет значение размер матрицы для надежной передачи изображения с разных дистанций и высот, что важно для видеокамеры снаружи здания. Характеристики объектива должны позволять камере выполнять возложенные на нее функции, например, фиксировать номера въезжающих машин

Установка и монтаж муляжей и камер-обманок позволяет предупредить противоправные действия и положительно сказывается на эффективности всей системы охраны без излишнего удорожания. Данный вариант можно реализовать для дачи своими руками за небольшие деньги. По структуре и особенностям установки внешнее наблюдение почти не отличается от системы внутреннего видеоконтроля.

Минимальная комплектация

Минимально необходимый состав оборудования для запуска видеонаблюдения в работу следующий:

1. требуемое число камер;
2. видеорегистратор;
3. источник питания;
4. кабели подключения.

В качестве видеорегистратора может быть использован обычный компьютер, оснащенный платой видеоввода. Этот вариант теряет свою популярность, но был достаточно широко распространен ранее в стандарте CCTV. Новые камеры, например стандарта AHD, уже невозможно подключить через плату видеозахвата. Поставляемый в комплекте оборудования видеорегистратор, прост и удобен в настройке.

В комплект поставки любого видеорегистратора не включается жесткий диск для записи видео.

Пароль

В обязательном порядке записывайте пароль от входа в систему на каком-нибудь бумажном носителе или в заметках на смартфоне.

Иначе в последствии придется вызывать профессионалов для сброса забытого пароля или еще хуже, отключать видеорегистратор или камеру и везти их в специализированный центр. А это всегда потерянное время и лишние затраты.

Также не используйте для пароля стандартные и самые элементарные наборы цифр или словосочетаний, если не хотите, чтобы хакеры получили доступ к вашим камерам и записям от них.

Кстати, сброс при помощи кнопочки Reset не всегда помогает.

Да и не на всех устройствах она присутствует.

Какие государственные организации и в каких случаях могут заниматься видеонаблюдением?

Наблюдение, предполагающее использование видеосистем и прочих технических средств, включено в перечень оперативно-розыскных мероприятий. Данная норма содержится в ст. 6 ФЗ «Об оперативно-розыскной деятельности».

Право на осуществление данного вида деятельности согласно ст. 13 этого же закона предоставлено ФСБ, МВД, ФСО, федеральным органам госохраны, органам по контролю за оборотом психотропных и наркотических средств, таможенным органам, службе внешней разведке, федеральной службе исполнения наказаний. Кроме того, сотрудники данных органов могут на законных основаниях использовать аппаратуру, предназначенную для скрытой съемки.

Установка системы видеонаблюдения своими руками

Процесс установки системы видеонаблюдения состоит из монтажных работ (проладка кабеля и крепление камер) и настройки оборудования.

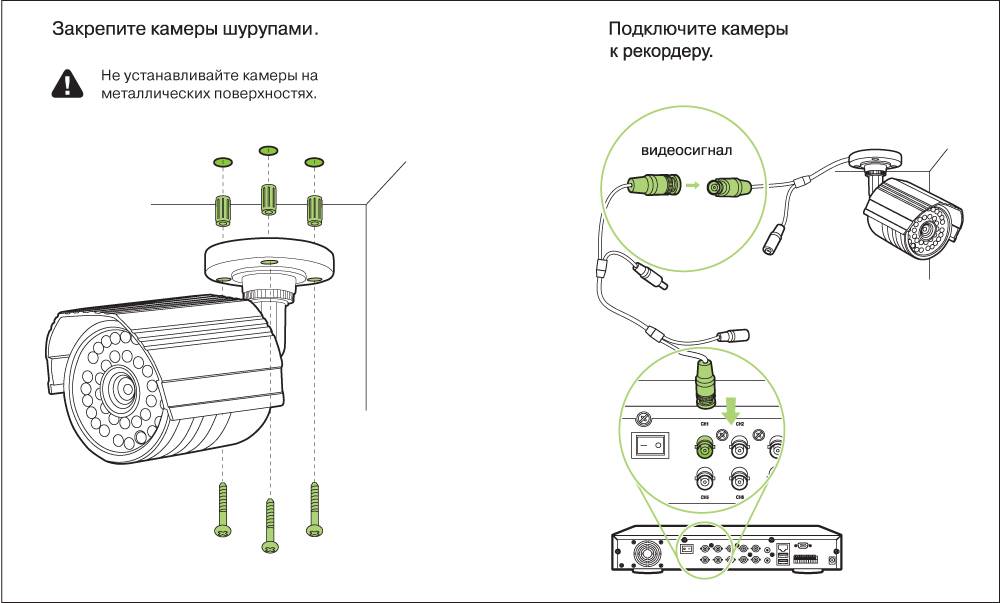

Монтаж видеокамеры

Для организации видеонаблюдения в частном доме или на даче лучше всего выбрать один из готовых комплектов, в изобилии представленных у продавцов этого оборудования. Предварительно стоит определиться с типом камер и углом обзора в зависимости от их места расположения. Далее осуществляется прокладка кабеля к каждой камере. Затем необходимо установить видеоэлементы, которые имеют специальные крепления.

Для крепления камер используются специальные кронштейны, которые обычно находятся в комплекте

Установка видеокамеры включает в себя следующие этапы работ:

1. Сверление отверстий. Необходимо просверлить несколько (три или более) отверстий по специальному шаблону, который лежит в коробке с видеокамерой.

2. Установка камеры с кронштейном. Для наружных устройств применяются особые кронштейны, для внутренних устройств узлы крепления являются более простыми. В зависимости от типа и веса камеры её крепят вместе с кронштейном или устанавливают каждый элемент по отдельности.

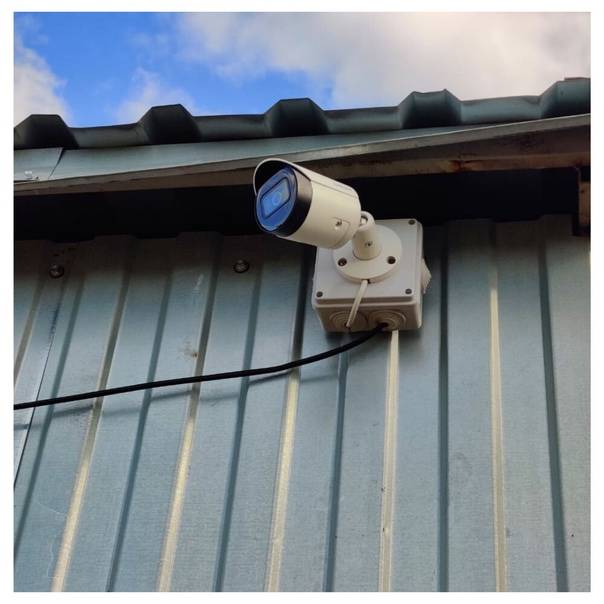

3. Установка распаечной коробки. Рядом с камерой крепится монтажная коробка, в которой производится коммутация проводов.

4. Подключение кабелей и сборка монтажной коробки.

Видео: камера видеонаблюдения — обзор и установка

Настройка видеокамер

После монтажа и подключения кабеля производится настройка оборудования. Основные этапы этого процесса заключаются в следующем:

1. Включение камеры и получение видеоизображения на мониторе.

2. Регулировка изображения. Для направления камеры на нужную зону необходимо настроить её положение. Для этого камеру поворачивают в нужную сторону при помощи шарниров, имеющихся на кронштейне. Дополнительно устанавливают необходимый уровень увеличения, регулируя фокусное расстояние так же, как на фотоаппарате (эта функция есть не у всех камер).

3. Программирование настроек. Эта работа выполняется в помещении, где установлено видеорегистрирующее оборудование. Настройки выставляются при помощи специальной программы, которую можно скачать на сайте производителя. Все необходимые инструкции находятся там же.

Как выбрать хорошую IP-камеру для загородного дома

Выбирая камеру, владелец дачи может столкнуться с выбором между обычными аналоговыми моделями и техникой, передающей информацию по сети. Единственное преимущество обычной видеокамеры – доступная цена. Продвинутые же IP-камеры позволят:

• контролировать ситуацию на загородном участке в режиме реального времени;
• передавать видео даже при нехватке места на накопителе и иметь доступ к архиву записей – некоторые модели автоматически отправляют их в облачное хранилище;
• получить готовое видео даже в том случае, если камера повреждена или украдена;
• просматривать видео со смартфона (для моделей с подключением Wi-Fi).

Чтобы использовать IP-камеру, ее необходимо подключить к интернету – обычно это реализуется через мобильный 3G/4G-модем, проводное подключение (Ethernet) или Wi-Fi

Определяясь с параметрами камеры, также стоит обратить внимание на следующие параметры

Защищенность от погодных условий и вандалоустойчивость – лучшим вариантом будут модели с классами защиты IP67 и IK10.

Способ подключения к интернету – модели, подключаемые с помощью кабеля, обычно устанавливают на стене дома. Версии с Wi-Fi подходят для монтажа почти в любых местах.

Наличие ночного режима работы – для дачного участка лучше всего подходят модели с ИК-подсветкой

При выборе обратите внимание на дальность обзора в темноте

Параметры съемки – чтобы различать лица, вам понадобится модель с длиннофокусным объективом и поддержкой формата Full HD. Для общего обзора – с широкоугольным объективом.

Питание – для бесперебойной работы IP-камер стоит покупать модели со встроенными аккумуляторами, которые буду задействованы при перебоях с электроэнергией.

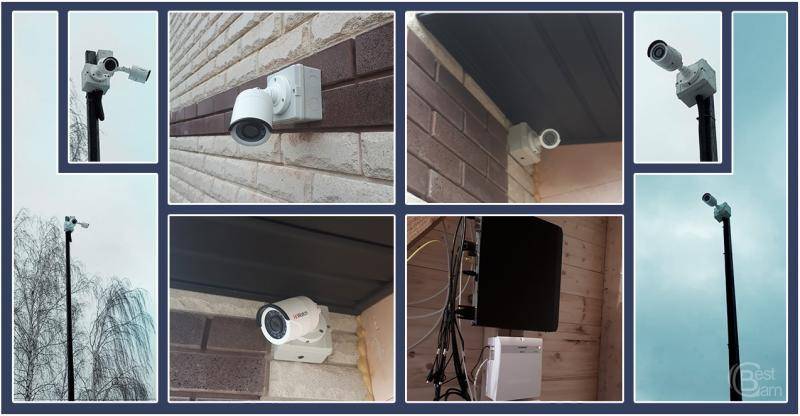

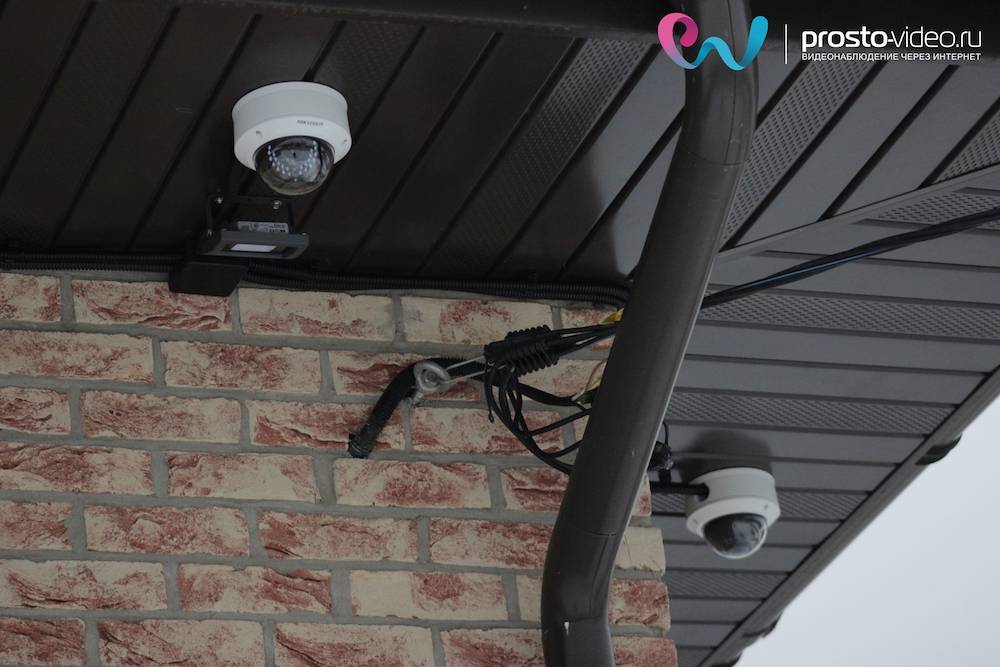

Уличные камеры обычно устанавливают на внешней стороне стен жилого здания – под защитой козырьков, выступов или карнизов. Если такой монтаж невозможен, выбирают модели купольного типа с полностью защищенным от воздействия влаги корпусом. Эти же камеры считаются лучшими для защиты от механических воздействий. При отключении света на дачном участке в холодное время года стоит позаботиться о наличии дополнительного питания в виде солнечных батарей.

Какие существуют разновидности комплексов видеонаблюдения?

В зависимости от того, что входит в комплекс видеонаблюдения, защитные системы делятся на аналоговые и цифровые. Принцип работы аналогового оборудования довольно прост: запись кадров ведется на видеомагнитофон. Более востребованными считаются цифровые устройства наблюдения, так как они имеют больше функциональных возможностей и способны интегрироваться с другими системами безопасности. Цифровые комплексы видеонаблюдения выполняют такие функции:

• Передачу данных с видеокамер, охранных и пожарных систем на устройство отображения информации;
• Фиксирование и анализ данных;
• Автоматическое принятие решений, направленных на обеспечение безопасности объекта.

Аналоговые комплексы применяются чаще всего для частного пользования и устанавливаются в квартирах и жилых домах. Цифровые механизмы используют на крупных предприятиях, состоящих из множества объектов.

Из каких комплектующих элементов состоит устройство?

Состав системы видеонаблюдения может быть довольно разнообразным. Ее комплектация зависит от ряда факторов:

• Поставленных задач, которые должно решать устройство;
• Особенностей объекта, где устанавливается механизм наблюдения;
• Финансовых возможностей пользователя.

• Видеокамеры;
• Компьютер;
• Программное обеспечение;
• Средства обработки видеосигнала, мультиплексоры, квадраторы;
• Источники питания.

Видеокамеры бывают цветными и монохромными (черно-белыми). Также они классифицируются на несколько основных типов:

• Аналоговые проводные;
• Цифровые;
• Совмещенные с Wi-Fi или GSM приемопередатчиками.

Известно, что в комплект видеонаблюдения входит видеорегистратор.

Видеорегистраторы имеют несколько режимов записи:

• По расписанию, заданному пользователем;
• Непрерывный (применяется в основном в банках, кассах и т. д.);
• По сигналу тревоги;
• При фиксации движения в поле зрения камеры.

На видео показано, какие комплектующие входят в состав видеонаблюдения:

Какие дополнительные компоненты могут входить в состав комплекса видеонаблюдения?

В зависимости от предъявляемых заказчиком требований и его финансовых возможностей, системы наблюдения могут включать дополнительные компоненты:

• Клавиатуру, управляющую видеокамерами;
• Матричные коммутаторы;
• Модуляторы;
• Термопринтеры;
• Механизмы подсветки;
• Блоки бесперебойного питания.

Также современный рынок предлагает множество различных аксессуаров для комплексов видеонаблюдения:

• Кронштейны и крепления для видеокамер;
• Грозозащиту;
• Поворотные механизмы;
• Термокожухи;
• ИК-прожекторы;
• Провода и удлинители;
• Переходники;
• Микрофоны.

Нужно ли устанавливать внутренние камеры

Сложный вопрос, который требует комплексного подхода. С одной стороны, у вас есть обзор всех подходов к дому, следовательно, потенциальный вор «засветится» как минимум на одной камере. С другой стороны, если злоумышленники каким-либо образом проникнут в дом незамеченными, тогда у вас не будет возможности идентифицировать их.

Обмануть систему видеонаблюдения сложно, но можно. Достаточно нацепить маску на лицо, и установить личность грабителя будет крайне проблематично. Установка видеонаблюдения в помещении не предупредит проникновение, однако если преступник будет уверен в том, что внутри дома камер нет, то избавится от «камуфляжа». В таком случае есть смысл устанавливать небольшие камеры-невидимки.

С другой стороны, обсуждаемые устройства внутри дома ограничивают личное пространство вашей семьи. Близкие негативно отреагируют на подобную «слежку», ведь любое действие сохранится на видео.

Дополнительное оборудование потребует расширения хранилища, установки дополнительного монитора, вызовет дополнительные затраты. По этой причине к вопросу следует подходить серьёзно, и если бюджет ограничен, то лучше не устанавливать камеры в помещении.

Итоговые заключения по теме

Устанавливать системы видеонаблюдения можно в частном доме, в квартире, на лестничной клетке. Это позволяет защитить свое имущество, а в случае краж – найти нарушителей.

Однако при установке собственной камеры в многоквартирном доме учитываются личностные права других жильцов. Нужно взять у них письменное согласие на установку следящего оборудования. В противном случае монтаж камеры будет противозаконным, поэтому соседи будут иметь право обратиться в суд. А в случае удовлетворения их иска, устройство придется демонтировать. Также может быть назначен штраф размером до 200 000 рублей или лишение свободы до 2 лет.

Устанавливать камеры можно самостоятельно. Но так можно допустить какие-то ошибки, поэтому система будет работать хуже и может быстро выйти из строя. Чем больше элементов оборудования будет установлено, тем ниже обойдется итоговая стоимость каждой детали. Поэтому лучше организовать видеонаблюдение во всем доме, при этом оплачивать установку камер будут все жильцы дома.
