Установка сплит системы: пошаговая инструкция по самостоятельному монтажу

Необходимый инструмент и возможная его замена

Если есть средства, можно нанять мастера по снятию и установке современных сплит-систем, при этом даже не обращая внимания на производителей данного инструмента, от которого меняется ценовая политика. Но тогда пропадает смысл самостоятельного демонтажа, который выполняется с целью экономии средств. Поэтому некоторые разновидности инструмента лучше всего заменить более дешёвым, а от некоторого и вовсе придётся отказаться.

Перечень инструмента, который необходим при разборке:

Манометрический коллектор. Вещь необходимая, так как он покажет давление при перекачке фреона в наружный блок. И именно данный измерительный прибор подпадает под категорию инструментов, от которых стоит отказаться (на свой страх и риск), так как его минимальная стоимость составляет 1500 рублей. Более надёжный обойдётся в 3000-3500 рублей.

Пример манометра для сплит-систем

• Набор шестигранников. Эта позиция обязательна, так как штуцера по-другому открутить не получится. К счастью, цена таких ключей не заоблачная – 3000-350 рублей.
• Труборез. Стоит он недорого (около 300 рублей), но можно ещё больше снизить расходы и приобрести обыкновенную ножовку по металлу, которая потом неоднократно пригодится по хозяйству.
• Плоская и фигурная отвёртки. Сейчас продаются в любом как строительном, так и хозяйственном магазине.
• Страховочное снаряжение, если кондиционер расположен на верхних этажах. Здесь экономить не стоит, и не обращать на товар, стоимость которого менее чем 1000-1500 рублей.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.

Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Медные трубки подключаются к внутреннему блоку кондиционера

Как проложить трубы

Прокладка труб кондиционера

Медные трубы нарезают с запасом на изгибы (запас примерно метровый). Выгибая трубки, следует применять специальные инструменты, чтобы не возникли вмятины, складки, морщины, растягивания меди.

Дальше на эти трубки натягивают для теплоизоляции пенополиуретановые шланги. Здесь поролон не подходит, ведь срок эксплуатации этого уплотнителя небольшой. Затем на трубки надевают резьбовые фланцы таким образом, чтобы резьба располагалась у конца трубки.

Развальцовка

Развальцовку трубок следует выполнять крайне аккуратно, нельзя допускать образование в металле канавок и трещин. Гайка должна надеваться на вальцовку без усилий. Затягивать ее желательно динамометрическим ключом, тогда из гайки не станет выдавливаться развальцованное соединение.

И наконец к патрубку стока подсоединяется отрезок пластиковой трубы, обладающей армированным корпусом. Крепится резьбовым фланцем (если он имеется в комплекте) или же куском термоусаживаемой трубы. Дренажную трубку необходимо отвести от несущей стены подальше.

Пришло время завести трубы в отверстие и выровнять. С наружной стороны стены трубы крепятся к стене хомутами, крепление должно быть плотным (рядом проходит электрический кабель). Трубопровод подсоединяется к внешнему блоку. Свободные места в отверстии заполняют силиконом или же монтажной пеной.

Проверка на герметичность

Наружные соединения проверяются на герметичность обычным способом: используются велосипедный нанос и мыльный раствор. Если обнаружится пропускание воздуха, нужно будет плотнее затянуть резьбу. По завершении проверки мыльный раствор вытирают тряпкой или салфеткой.

Закачка хладагента

Закачка хладагента

Пришло время закачать хладагент из баллона в систему. Следует подключить к баллону переходник, затем манометр. После этого резервуар заполняется. Нужно отслеживать давление.

После завершения этого процесса на кондиционере включается автомат-разъединитель. Дальше происходит самостоятельный вход системы в тестовый режим.

Можно рассчитывать, что система заработает без сбоев. То есть отметится равномерная циркуляция охлажденных воздушных потоков. Тогда можно закрывать проделанные в стене отверстия, прибрать мусор и наслаждаться комфортным микроклиматом.

Видео: Монтаж кондиционера своими руками:

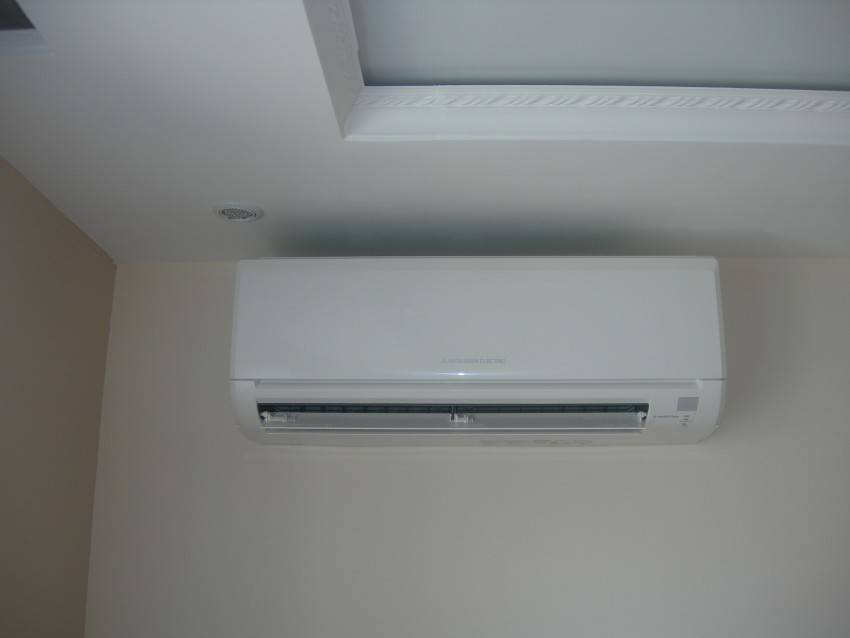

Требования к монтажу внутреннего блока

Существуют следующие правила размещения внутреннего блока кондиционера в комнате:

• расстояние между феном и потолком должно быть не менее 15 см (некоторые модели устанавливают на расстоянии от потолка 20-30 см);
• расстояние от установленного блока до стены справа или слева – не менее 30 см;
• препятствие на пути потока воздуха должно находиться не ближе 150 см.

Иногда возникает вопрос: на какой высоте вешать внутренний модуль, если в комнате высокие потолки? В среднем, вешать кондиционер на стену можно на высоте 280 см от пола, как показано на рисунке.

На следующем рисунке приведены примеры различных вариантов установки, наглядно показывающие, как лучше установить кондиционер.

Соединение блоков

Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.

Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.

Прокладка трассы между внутренним и наружным блоком сплит системы

Дренаж

Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.

Это выход дренажа внутреннего блока (под рукой)

Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.

Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.

Дренаж наружного блока

Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.

При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.

Система циркуляции фреона

Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.

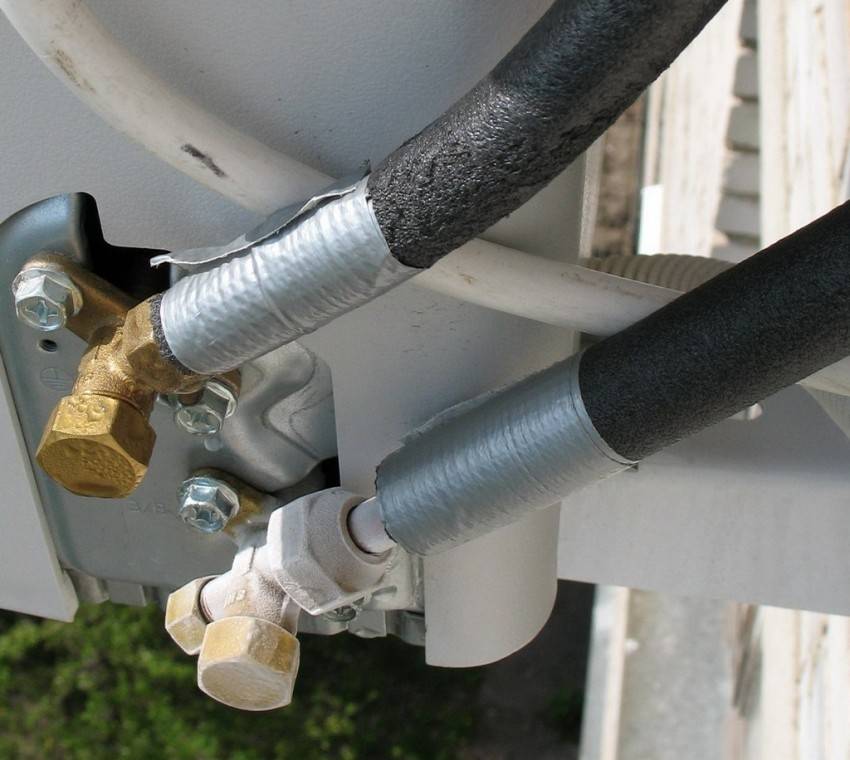

Порты на наружном блоке выглядят так. На внутреннем аналогично

С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.

Вальцвание

Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.

Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.

Развальцовка медных труб для установки кондиционера

При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.

Вот такой должен быть результат

Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.

Соединение с портом

Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.

Принцип соединения медной трубки с портом кондиционера

Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.

Ту же операцию повторяют со всеми четырьмя выходами.

Напоследок — советы начинающим

Излишне писать избитые фразы о сложности самостоятельной установки кондиционера, это понятно из всего вышесказанного. Для лучшего понимания советуем внимательно просмотреть видеосюжеты от разных мастеров, а еще — прочитать комментарии, оставляемые под этими роликами на Ютубе. Там нередко отписываются толковые монтажники и от них вы сможете почерпнуть массу полезной информации.

Последний момент – не пытайтесь сэкономить на инструменте. Если перфоратор можно взять у соседа, то вакуумный насос вы вряд ли отыщете бесплатно, а без него работать нельзя. Хотя некоторые горе-установщики обходятся без вакуумирования, выдавливая воздух из контура фреоном. Но влага-то остается, а она потом выводит из строя компрессор.

Куда определить наружный блок

На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия.  В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.

Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.

Монтаж на балконе — иногда единственный выход

Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.

На балконе или лоджии

Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.

Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов  — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.

Стандартные способы установки наружного блока сплит системы на балконе

Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.

Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.

Под или рядом с окном

В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.

Наружный блок кондиционера можно установить под или рядом с окном

При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.

Распространенные ошибки в процессе установки кондиционера

При непрофессиональном монтаже пользователи могут допустить ряд ошибок:

• укладка труб с перегибами — увеличивается нагрузка на компрессор;
• установка внешнего блока на балконе с остеклением — теряется нормальная циркуляция воздуха;
• расположение кондиционера рядом со сварочными аппаратами;
• неровное расположение блоков — конденсат начинает стекать на пол;
• выбор оборудования с отсутствием опции авторазморозки — на режиме обогрева внешний блок леденеет.

Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит — нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.

Выбор места

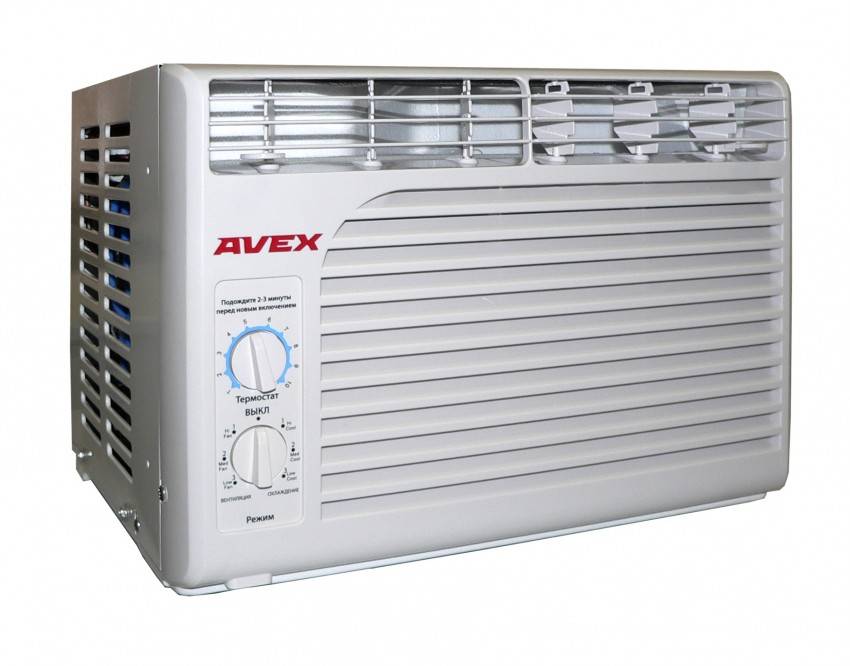

Для оконного климатизёра подберите комнату, где наибольше потребуется летняя прохлада: спальня или зала? В детской врачи не рекомендуют потоки холодного воздуха в жару.

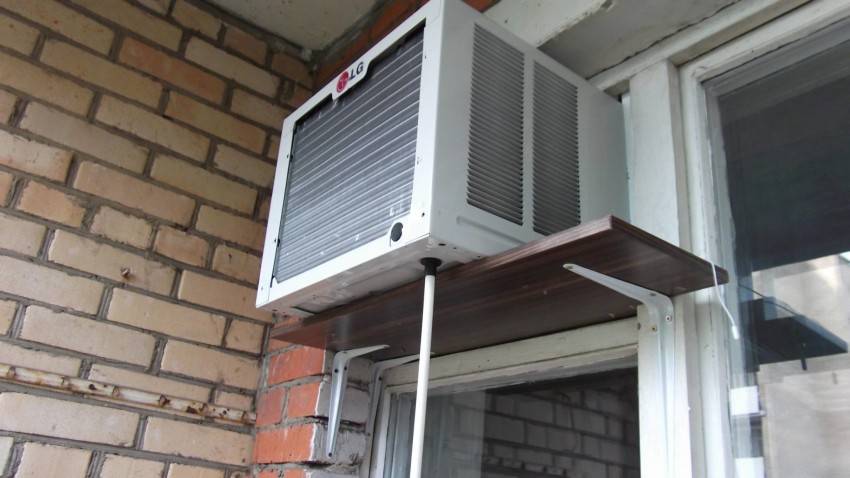

Прежде чем будет произведена установка оконного кондиционера своими руками, задумайтесь над таким: вверху или внизу оконной рамы будет установлена ваша техника?

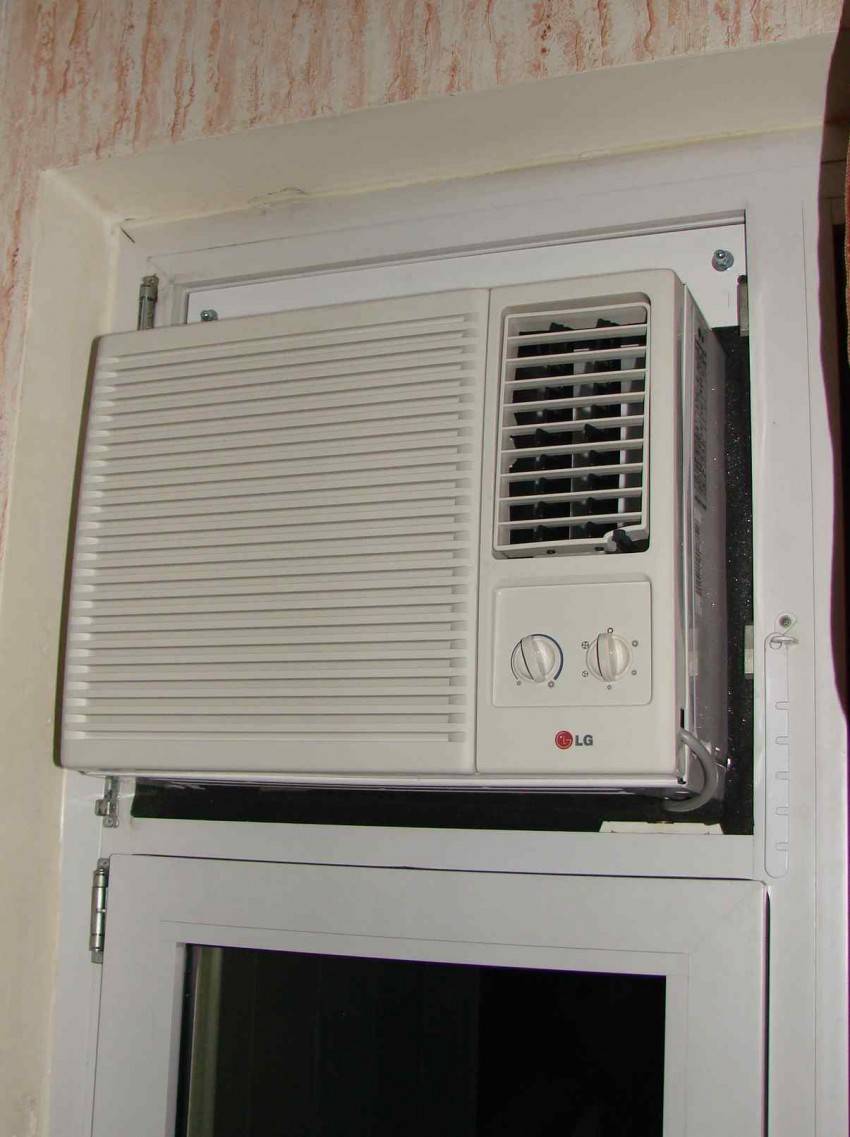

В деревянную легче – укоротив стекла на высоту агрегата, соорудив деревянную или алюминиевую перемычку. Как вариант использования ПВХ – заказать такую же часть рамы, но под кондиционер. Все части ПВХ-рам снимаются с креплений и навешиваются на них. Но придется раскошелиться на дополнительную сумму.

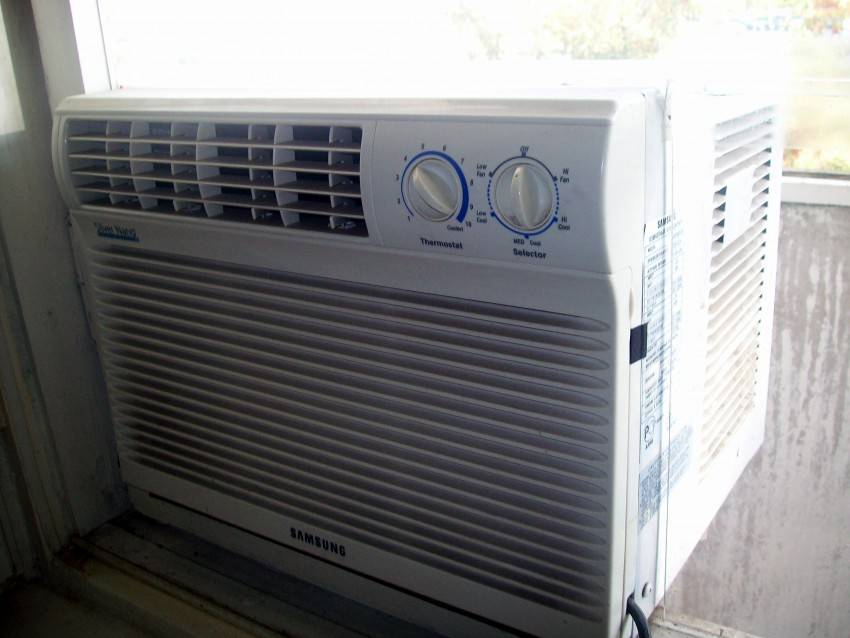

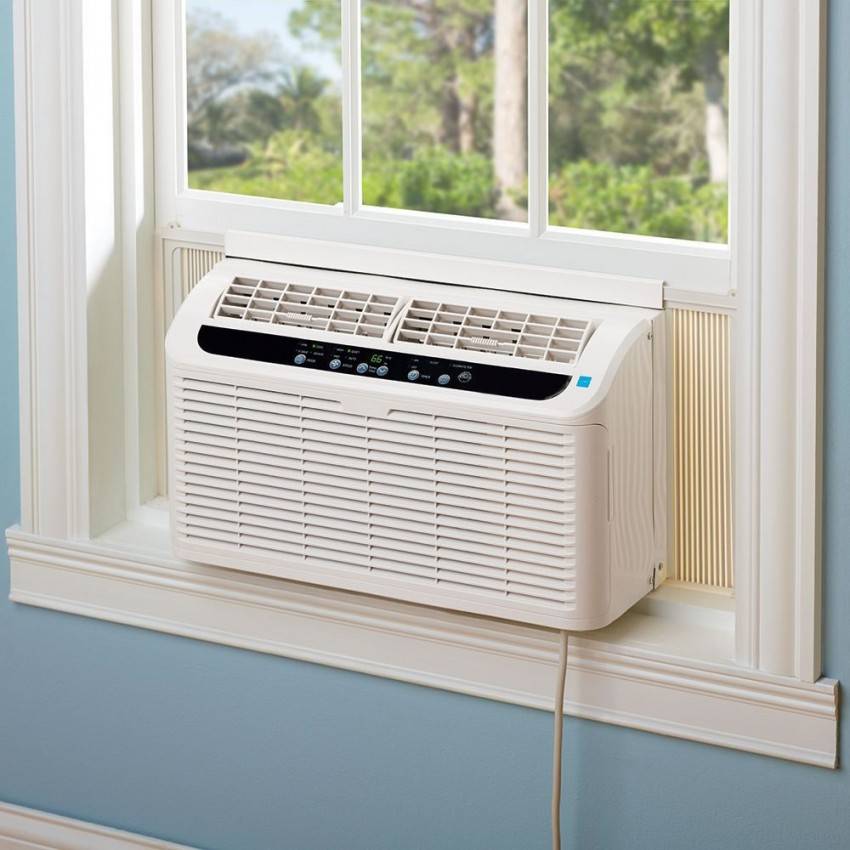

Схема установки кондиционеров несложная. Вставляется кондиционер в хорошо укрепленную раму с козырьком над агрегатом. У него есть вывод для слива конденсата. В комплекте не бывает отводного шланга. Подберите сами шланг под диаметр вывода и укрепите не жёстко с небольшим отводом от стены.

Для подключения охладителя к электросети требования несложные: наличие евророзетки и евровилки с третьим контактом для заземления, а также включение напрямую в стенную сеть, то есть, без дополнительного удлинителя на полу.

Как только прохлада не будет нужна, поменяйте раму с агрегатом на стандартную.

Настройка потолочного кондиционера

Основная задача кондиционера – обеспечить прохладу в помещении. В качестве дополнительных функций может быть предложен обогрев, очистка, сушка воздуха, вентилирование.

Настройка потолочного кондиционера на холод производится при помощи пульта управления. Чаще всего он обозначается значком снежинки или пометкой «cool».

Настройка кондиционера позволяет изменить температуру в помещении, направление движения воздуха. Выбирая параметры, не переусердствуйте, чтобы не простудиться

Используя пульт, легко изменить температуру, до которой будет охлаждаться воздух, направление его движения. Лучше всего жалюзи настроить так, чтобы холодный поток двигался вдоль потолка, а не был направлен на людей, находящихся в помещении.

Устанавливая настройки, учтите, что пользователь может задать индивидуальные параметры работы климатического оборудования или остановиться на автоматическом режиме.

Материалы и инструменты для установки

Для самостоятельного монтажа сплит системы потребуются:

1. 1. Кабель 4-х жильный диаметром 2 – 2, 5 мм² (точный параметр указывается в паспорте техники);
   2. L-образные кронштейны для установки наружного блока. Их несущая способность должна быть в 4 – 5 раз больше массы внешнего корпуса кондиционера. Перед тем, как правильно установить кондиционер в квартире рассчитайте запас прочности. Это необходимо для надежности крепления в сложных погодных условиях – снег, порывы ветра, обледенение. Размеры кронштейнов должны соответствовать размерам наружного блока.
   3. Бесшовные медные трубки с толстыми стенками (если их нет в заводской комплектации). Диаметр в 2 вариантах – больший и меньший. Для монтажа кондиционера выбирайте специальную мягкую медь, легко поддающуюся развальцовке. Такой материал используется в холодильной промышленности. Длина труб соответствует длине трассы + 30 см. Для недопущения попадания пыли внутрь трубок, их транспортируют с заглушенными краями.
   4. Каучуковые утеплители для медных труб. Длина отрезков равняется длине трассы. Для каждого диаметра медных труб подбирайте отдельный утеплитель.
   5. Гофрированный шланг с внутренней спиралью из пластика. Этот расходник используется как дренажная труба. Иногда вместо него устанавливают пропиленовую трубу. Длина дренажной трубки на 80 см больше длины трассы.
   6. Пластиковый короб для коммуникаций.
   7. Дюбели, болты, анкера. Количество и размеры зависят от типа стен и кронштейнов.

Кроме того, для монтажа кондиционера своими руками запаситесь перфоратором, труборезами, развальцовщиками, дрелью.

Для жильцов первого-второго этажей рекомендуется установить антивандальный кожух.

Если накопитель установлен выше сливной трубки, помпа не потребуется, так как конденсат будет стекать естественным путем. В иной ситуации придется купить дренажный насос, который будет перекачивать образующуюся жидкость.

Описание деталей кондиционера

Наружный блок кондиционера

1. Поток воздуха обдувает кондиционер. С этой целью в системе устанавливается вентилятор.

1. За охлаждение фреона и его конденсацию отвечают конденсатор/радиатор. Воздух, продуваемый через конденсатор, нагревается.

1. В компрессоре фреон сжимается и в таком состоянии движется по холодильному контуру. Используются компрессоры следующих типов:

• спиральный (scroll);
• поршневой.

Поршневые системы более дешевые, но менее надежные. Их надежность особенно снижается, если температура наружного воздуха понижается слишком существенно.

1. В конструкциях реверсивных кондиционерах (вырабатывающих холод и тепло) присутствует четырехходовый клапан. Когда устанавливается режим обогрева, с помощью клапана направление движения фреона меняется. Тогда предназначение внутреннего и наружного блоков меняется по факту:

• внутренний блок начинает работать на обогрев;
• наружный блок осуществляет охлаждение.

1. Лишь на инверторных моделях присутствует плата управления. Если модель не инверторная, вся электроника обычно размещается во внутреннем блоке. Учитывается, что высокая влажность и значительные перепады температуры способны заметно снизить работоспособность электронных компонентов.

1. Блоки внутренний с наружным соединены медными трубами. А трубы крепятся штуцерными соединениями.

1. Перед входом компрессора присутствует фильтр фреоновой системы. Фильтр предназначается для защиты компрессора от проникновения мелких частиц (прежде всего, медной крошки). Они попадают в систему, когда конденсатор монтируется.

Но если монтаж выполнялся с нарушением технологии, в систему могло проникнуть много мусора. Тогда рассчитывать, что фильтр справится с проблемой, не стоит.

1. Клеммник предназначается для подвода электронных кабелей. Клеммники и штуцерные соединения защищены быстросъемной крышкой. Есть модели, где защитная крышка прикрывает лишь клеммник, зато штуцерные соединения остаются не прикрытыми.

Напоследок — советы начинающим

Излишне писать избитые фразы о сложности самостоятельной установки кондиционера, это понятно из всего вышесказанного. Для лучшего понимания советуем внимательно просмотреть видеосюжеты от разных мастеров, а еще — прочитать комментарии, оставляемые под этими роликами на Ютубе. Там нередко отписываются толковые монтажники и от них вы сможете почерпнуть массу полезной информации.

Последний момент – не пытайтесь сэкономить на инструменте. Если перфоратор можно взять у соседа, то вакуумный насос вы вряд ли отыщете бесплатно, а без него работать нельзя. Хотя некоторые горе-установщики обходятся без вакуумирования, выдавливая воздух из контура фреоном. Но влага-то остается, а она потом выводит из строя компрессор.

Установка кондиционеров зарубежными компаниями

РФ применяются южнокорейские технологии, как установить кондиционер самостоятельно в США? Сразу скажем, отличия велики, сходства много. Обсудим сегодня нюансы, заморские любители, фирмы находятся, снимающие процесс установки кондиционера полностью видеокамерой. Сегодня решили поделиться американским опытом установки кондиционера, благо фразы произносятся простые, ролики, хотя выкидывают некоторые тонкости, оставляют благоприятное впечатление основательности. Интересен порядок действий мастера США, когда доводится установить кондиционер своими руками.

Установка кондиционера зарубежным мастером

Первое отличие: кондиционерами оборудуются дома бизнес класса. Утеряны ролики, демонстрирующие трущобы. Имеются шикарные условия установки внешнего блока кондиционера. Согласно данным тематических форумов, в Америке строительные, монтажные работы делают по лицензиям. На бригаду случается один профи по установке кондиционеров. Работать не обязан, приедет, посмотрит, уедет, без лицензии, разрешения работа не стоит ломаного гроша. Любопытный пример ведения строительства.

Внешний блок кондиционера ставится двумя способами:

1. Попирая стойки на высоте фута над землей.
2. Невысоко на стене, внешний блок кондиционера без проблем достанут двое крепких парней, купившие лестницу или пикап.

Российская проблема разрешения государственных организаций отпадает. Пропадает проблема городов. Полагаем, крыши оснащают HVAC. Отличие сплит-систем небольшое. Интересующихся направляем читать ранние обзоры портала ВашТехник. Первое привлекающее взгляд – коммуникации. Американка используется везде, США кладут того более оригинальным способом:

• Короткие трубки внутреннего блока пробивают стену.
• Снаружи монтируется дополнительный пакет, ровно до внешнего блока.
• Далее, см. РФ.

Со стороны внутреннего блока доступно сменить боковину, откуда конденсат будет стекать. Зачем делается, сказать сложно. Видимо, удобнее завести дренаж, достигнув канализации. Для изменения боковины стока снимают внешнюю крышку; шланг, пробка меняются местами. Электрическая проводка ведется 4-жильным кабелем толще 16 калибра.

Провод подводит питание, передает сигналы управления. Берется кабель с цветной оплеткой, делающий ясными обозначения: разводка внутреннего блока соответствует внешнему. Земля (GND), цифры 1-3 (фазы). Чтобы провести монтаж, снимается щиток. На внутреннем блоке небольшая крышка привинчена шурупами, в правой части, на внешнем – стальной уступ правой боковины корпуса. Питание  ведется, минуя внутренний блок. Отличий не наблюдаем.

Установка кондиционера в США

США демонстрирует два отличия супротив родины Шаляпина:

• Местоположение внешнего блока, который аккуратно ставят, снимают, не изобретаются ужасающие методы, наподобие сдергивания ящика автомобильной тягой посредством троса на землю. Иногда вовсе корпус подпирается четырьмя прочными стойками, выступающими из почвы ориентировочно на фут.
• Дренажный шланг заводится в канализацию. Кстати, мера касается перепускных клапанов водонагревателей.

Выводы и полезное видео по теме

Как заложить трассу кондиционера:

Установка и монтаж кондиционеров, тонкости и секреты:

Стоит помнить, что при самостоятельной установке кондиционера, незначительных факторов не существует. И все, что было сделано некорректно, к примеру, вальцевание труб без зачистки каймы, или недостаточно зафиксированное соединение – в итоге приводит к быстрому износу комплектующих охлаждающей системы. Поэтому в процессе установки нужно проявить предельную аккуратность ко всем деталям.

Если у вас есть необходимый опыт или знания в вопросе монтажа сплит систем, пожалуйста, поделитесь им с нашими читателями. Возможно вам известны некоторые тонкости, о которых мы не упомянули в этом материале? Оставляйте свои комментарии, задавайте вопросы в расположенном ниже блоке.

Заключение

В заключении хочется отметить что монтаж и запуск – как кондиционеров, так и сплит систем достаточно сложное мероприятие. Необходимо обладать навыками строительных и монтажных работ, разбираться в технической документации и материалах. Именно поэтому, в большинстве случаев, к таким работам привлекают специалистов.

Более того, некоторые крупные сплит системы устанавливают только представители завода производителя. В противном случае теряется гарантия на сервисное обслуживание.

Также отметим, что запуск систем кондиционирования при помощи вакуумных насосов проводят в России и ближайших странах. В мировой практике их не применяют. Например, тот же Израиль где кондиционеры не выключают круглый год. Почему это делается, вопрос к зарубежным специалистам.
