Установка поверхностного насоса для дачи: правила подключения и эксплуатации

Этап 1. Оборудование источника

Рытье колодца

Чтобы появилась вода на даче — своими руками придется в первую очередь обустроить ее источник. И в отсутствие водопровода у нас есть сего два варианта: колодец или скважина.

Автономная система водоснабжения — единственный выход при отсуствии централизованного водопровода

Если водоносный горизонт залегает относительно неглубоко (до 6–10 м), то проще будет вырыть колодец. По надежности и производительности он, скорее всего, уступит скважине, но зато денег на устройство мы потратим в разы меньше.

Определить уровень воды проще всего по колодцам на соседних участках. Если же такой возможности нет, то потребуется разведочное бурение для поиска водоносного горизонта.

Источник воды оборудуем так:

В выбранном месте дачного участка копаем яму глубиной около 1,5–2 м.

Диаметр ямы должен быть больше диаметра бетонных колодезных колец — так мы получим доступ к их наружной поверхности.

Бетонные кольца для колодца опускаем в яму и выравниваем. Делать это нужно либо с помощью крана, либо по прочным деревянным направляющим, с несколькими крепкими помощниками.

Стыки бетонных колец заделываем цементным раствором для защиты от протечек. Герметизацию выполняем как изнутри, так и снаружи.

Дополнительно можно укрепить кольца металлическими вставками в форме букв «Н».

Постепенно углубляем колодец, подкапывая кольца снизу и осаживая их.

По достижении водоносного горизонта выбираем примерно 0,7–1 м влажного грунта, чтобы у нас сформировался запас воды.

На дно засыпаем слой гравия, который будет играть роль фильтра грубой очистки, улавливая илистые и глинистые частицы.

Используя дешевый погружной насос, промываем источник водоснабжения. Для этого в форсированном режиме откачиваем воду с песком, пока не добьемся ее максимальной очистки.

Песок, откачанный в нижней части колодца, смешиваем с глиной и используем для засыпки зазора между краем ямы и бетонными кольцами.

По периметру делаем глиняную или бетонную отмостку.

Верхнее кольцо закрываем крышкой. Со временем на его месте сделаем кессон или домик для насосного оборудования.

Бурение скважины

Более эффективный водопровод на даче можно соорудить на базе скважины. Обычно работы по бурению скважины на воду доверяют профессионалам, но в этом случае цена системы будет очень высокой. Так что если водонос залегает на 15-20 м, то можно попробовать справиться своими руками.

Фото приямка с оптимальными размерами

Алгоритм работ достаточно простой:

Рытье приямка

Неважно, колодец или скважина у нас в планах — начинать нужно с копания неглубокой (до 1,5 м) ямы вручную. В случае с бурением это облегчит нам позиционирование инструмента

Бурение

Используя шнековый или ударный бур, углубляем наш приямок, постепенно погружаясь все глубже. Вынутый грунт убираем от места работы.

Самый удобный инструмент для бурения — шнековый бур

1. Обсада. В пробуренное отверстие вставляем металлические или пластиковые трубы. Места стыка труб соединяем с помощью сварки, обеспечивая максимальную герметичность.

Обсаду для источника делаем из стальных труб

1. Оборудование фильтра. После прохождения водоносного горизонта в нижнюю часть обсады устанавливаем решетчатый фильтр. Он будет использоваться для очистки воды.

Фильтр из стальной нержавеющей сетки

1. Прокачка скважины. Как и в случае с колодцем, опускаем в обсадную трубу погружной насос для подачи воды и выкачиваем воду до тех пор, пока не перестанет идти песок.

Системы водоснабжения на базе скважин предполагают обязательное оборудование оголовка — специальной герметичной насадки, закрывающей обсадную трубу. Но оголовок обычно монтируют после установки насоса.

При прокачке нужно удалить всю загрязненную воду и максимум песка

3

Чтобы подключение насосного оборудования своими руками не вызвало у вас серьезных затруднений, желательно заранее узнать его конструкцию и понять принцип его функционирования.

Подключенная насосная станция

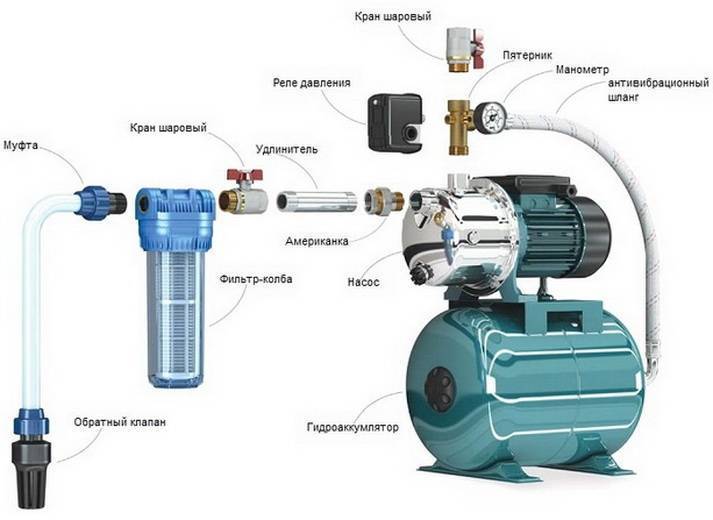

Здесь все не так уж и сложно. Основные элементы насосной станции приведены далее:

1. Центробежный насос. Основа всей конструкции. Он отвечает непосредственно за подъем жидкости из скважины, а также за ее подачу в жилое строение.
2. Электродвигатель. Он подключается к насосу и к специальному реле давления. Последнее имеет огромное значение для нормальной работы всего оборудования. Реле запускает двигатель при уменьшении давления в системе и отключает мотор, когда фиксируется переизбыток нагрузки.
3. Гидравлический аккумулятор. Этот узел собирается из двух отдельных частей. Друг от друга они отделяются особой мембраной. Единственная задача аккумулятора – сглаживание гидроударов, которые возникают при функционировании насосной станции.
4. Водозаборный элемент. Эту часть оборудования обязательно снабжают обратным клапаном. Он располагается непосредственно в скважине.
5. Манометр. Он следит за давлением в системе и передает данные на реле, которое включает/отключает насос.

Также описываемое оборудование для забора воды из скважины оснащается магистралью. Она соединяет в одну систему насос и водозабор. Стоимость рассматриваемых нами станций для монтажа на скважину зависит от качества всех описанных выше узлов, от пропускного потенциала оборудования (он может быть и 1,5 кубических метра воды в час и 5), от максимального напора и мощности агрегата. Также на цену насоса влияет и раскрученность фирмы, которая его производит.

Особенности эксплуатации поверхностных насосов

Поверхностные насосы, как понятно из названия, устанавливают на поверхности. Это относительно недорогие и вполне надежные устройства, хотя для очень глубоких скважин они не подходят.

Редко найдешь поверхностный насос, который может подавать воду с глубины более 10 метров. И это только при наличии эжектора, без него показатели еще ниже.

Если на даче имеется скважина или колодец подходящей глубины, можно смело выбирать для участка поверхностный насос.

Можно взять модель с относительно невысокой производительностью для полива или более мощное устройство, которое эффективно обеспечит водой частный дом. Удобство поверхностных насосов очевидно: прежде всего, это свободный доступ для настройки, технического обслуживания и ремонта.

Кроме того, установка такого насоса на первый взгляд выглядит очень простой. Насос нужно установить в подходящем месте, опустить шланг в воду, а затем подключить устройство к электропитанию.

Если насос нужен только для полива, можно приобрести и поставить его без каких либо дополнительных элементов.

Галерея изображений Фото из

Для извлечения воды из абиссинского колодца используются только поверхностные насосы

Насосные станции могут применяться в откачке воды из неглубоких скважин

Перекачка воды из открытого водоема преимущественно выполняется поверхностным насосным оборудованием

Вариант 1: забор воды из колодца

Вариант 2: откачка воды из скважины-иглы

Вариант 3: откачка из глубокой скважины

Вариант 4: перекачка из открытого водоема

Для оптимизации работы прибора рекомендуется позаботиться об устройстве автоматизированного управления. Такие системы могут отключить насос при возникновении опасной ситуации, например, если вода в него не поступает.

“Сухой ход” не рекомендован практически всем моделям поверхностных насосов. Можно также автоматизировать отключение насоса, если окончилось время полива, заполнен необходимый объем и т.п.

Как пользоваться?

При эксплуатации аппарата следует помнить основные правила:

1. Установку своими руками следует производить в сухом и желательно, отапливаемом помещении.
2. Обязательно защитить прибор от попадания на него воды. Если он расположен не в помещении, нужно соорудить крышу.
3. Насос необходимо прочно закрепить, поскольку при работе он может смещаться.
4. Регулярно проводить осмотр всех соединений и труб на наличие протечек.
5. Проверять износ фильтра, при наличии повреждений заменить.
6. Проверять наличие воды в помпе, своевременно доливать, не допустив ее опустошения.

Маленький вес, низкая цена, хорошая мощность и возможность установки своими руками отличают этот вид насосов от прочих. Главное не забывать, что глубина с которой они могут поднимать воду, ограничивается отметкой в девять или десять метров, и не допускать попадания в конструкцию мелких абразивных частиц. И тогда насос прослужит вам долгое время. В других наших статьях вы можете ознакомится с пластиковым унитазом для дачи и почему протекает унитаз.

Как пользоваться?

При эксплуатации аппарата следует помнить основные правила:

1. Установку своими руками следует производить в сухом и желательно, отапливаемом помещении.
2. Обязательно защитить прибор от попадания на него воды. Если он расположен не в помещении, нужно соорудить крышу.
3. Насос необходимо прочно закрепить, поскольку при работе он может смещаться.
4. Регулярно проводить осмотр всех соединений и труб на наличие протечек.
5. Проверять износ фильтра, при наличии повреждений заменить.
6. Проверять наличие воды в помпе, своевременно доливать, не допустив ее опустошения.

Маленький вес, низкая цена, хорошая мощность и возможность установки своими руками отличают этот вид насосов от прочих. Главное не забывать, что глубина с которой они могут поднимать воду, ограничивается отметкой в девять или десять метров, и не допускать попадания в конструкцию мелких абразивных частиц. И тогда насос прослужит вам долгое время. В других наших статьях вы можете ознакомится с пластиковым унитазом для дачи и почему протекает унитаз.

Как подключить поверхностный насос к скважине — характеристики и различные модели

Перекачка воды совершается способом ее всасывания чрез поглощенный в водиу шланг, с дальнейшей подачей к месту водоразбора. Работа этих устройств отличается друг от друга. Единые характерные черты: универсальность в использовании.

При подборе насоса поперечник скважины не предстает обусловливающим параметром. К примеру, погружной поверхностный насос скважины. Это огромная эффективность. Согласно данной характеристике, они превышают погружные аналоги, а также значения их КПД. Ограничение в использовании определено тем, что наибольшая углубленность забора воды не превосходит шесть – девять метров (им не достаточно мощности).

В интернете возможно отыскать такие статьи, где описывается, что работать со скважиной подобные модели отнюдь не могут. Но это не вполне правильно. С целью артезианских ключей они фактически негодны. Однако в частном доме первостепенно обустраиваются скважины на песчаник, углубленность каковых находится в границах шесть – двенадцать метров. Таким образом, для подобных ключей влажности неглубокие насосы полностью годятся. Первооснова – совершить верные вычисления и выбрать надлежащую модель.

Не происходит полная изоляции корпуса. В следствии этого в ходе монтажа следует обдумать такой вопрос, как защищенность насоса от дождей. При эксплуатации в процесс более года обустраивается либо кессон (с утеплением), либо устройство вводится в одном из вспомогательных помещений (подполье, сарай, пристраивание). Маленький вес и размер. Однако в целях почти всех собственников наиболее заманчивым представляется как раз то, что насос устанавливается на плоскости около скважины.

Во-первых, это существенно упрощает зрительный надзор над функционированием, периодическое услуги (у отдельных моделей оно учтено) и, при надобности – обслуживание. Во-вторых, в случае если изделие определено на месте, где не потребуется круглогодичного обеспечения водой (к примеру, дача), в таком случае его нетрудно демонтировать и передвинуть в дом, вплоть до последующего года. Также не станем предлагать какой-либо тип неглубоких насосов либо распространять определенные модели. Каждый человек решает сам для себя, сообразуясь с критериями эксплуатации продукта. Однако, для того чтобы подбор был верным, необходимо кое-что понимать о подобных приборах. Но всё же уточним – для скважины насоса горизонтального вида используются только вертикальные, так как направленность перемещения воды – кверху.

Зачем он нужен?

Название поверхностного насоса говорит само за себя – это устройство для правильного функционирования не требует погружения в воду. Его устанавливают «на суше», а жидкость подается в трубы при помощи гибкого шланга, идущего от насоса в воду. Так же следует установитьскважинный адаптер. Благодаря легкому доступу к устройству, поверхностный насос прост в обслуживании, чем и привлекает владельцев частных домов.

Поверхностный насос, помимо подачи воды в коттедж, может быть использован также для полива огородного участка или откачивания воды из подвала, что актуально для территорий с частыми подтоплениями в весенний период.

Использование поверхностного насоса для полива сада

Пример работы поверхностного насоса

Работает обычный поверхностный насос так: на конце всасывающего водовода, который не опущен в воду, создается разрежение, а жидкость начинает подниматься по шлангу благодаря разнице показателей давления на обоих его концах. Интересно, что на участке всасывания этот показатель равен 760 мм рт. ст. при полном вакууме и, заменив ртуть на воду, мы получим высоту уже в 10,3 м. Вот и получается, что при полном вакууме жидкость сможет подняться только на эту величину. Также следует учитывать и наличие определенных потерь при трении о стенки водовода – таким образом, получаем расстояние всего около 9 м. В итоге настоящая рабочая высота поверхностного насоса совсем мала – около 8-9 м.

Работающий поверхностный насос

При выборе насоса важно еще и учитывать расстояние от скважины до самого насоса, а также положение водовода. То есть, стоит помнить, что 4 м горизонтальной части шланга будут эквивалентны 1 м подъема воды

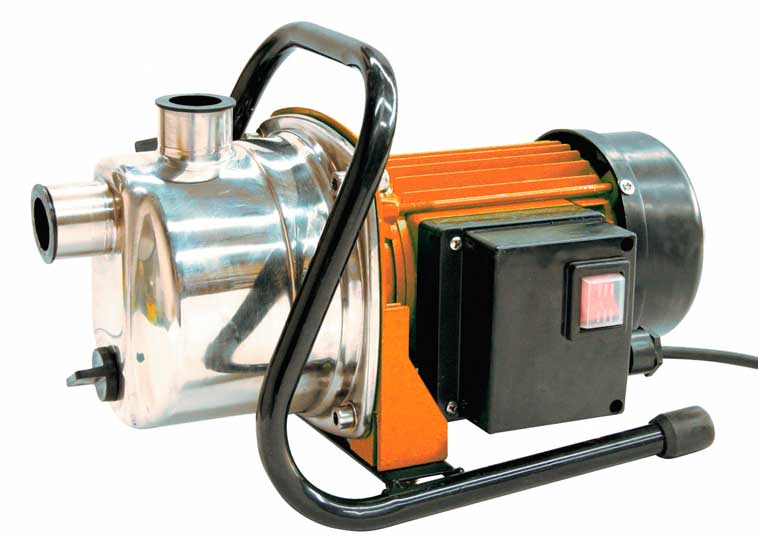

Поверхностный насос

Работает поверхностный насос следующим образом.

1. Расширительный бак или гидроаккумулятор, подключенный к насосу, за счет конструкции наполнится водой до определенной отметки.
2. Автоматика насоса отключит его после достижения водой определенного уровня. Подача воды прекратится.
3. Когда вода из бака будет израсходована, насос снова автоматически включится и вновь наполнит гидроаккумулятор полностью, после чего остановится.

Схема поверхностного насоса

Если нужно качать воду из неглубокого колодца либо близко расположенного водоема, то приобретение поверхностного насоса будет наилучшим вариантом организации автономной подачи воды в дом. При этом такое устройство устанавливается очень просто и не нуждается в особых условиях эксплуатации.

Насос поверхностный Patriot PTQB70

5

На насосном оборудовании есть два выхода. Они позволяют произвести ее подключение к водопроводу жилища и непосредственно к точке водозабора (в нашем случае – к скважине). Сначала нужно подсоединить станцию к колодцу. Делается это при помощи 32-миллиметровой . Один из ее концов вы подключаете к насосу, а второй погружаете в скважину. Желательно произвести теплоизоляцию трубного изделия, используя хороший утеплитель. Подойдет продукция под брендом Термофлекс.

Работа станции после подключения

На конец трубы, который погружается в источник водозабора, необходимо смонтировать грубый фильтр очистки. Его функцию выполняет тонкая сетка из металла. Сверху ставьте обратный клапан. Он обеспечит постоянное наполнение водой трубного изделия. Если жидкости в трубе не будет, станция не сможет выкачивать ее из колодца. Металлический фильтр и клапан фиксируйте при помощи муфты, имеющей резьбу наружного типа. Аналогичный крепеж используется и для монтажа второго торца трубы. Схема крепления в данном случае выглядит так: подключаете американку (кран) к выходу насоса, затем ставите муфту и соединяете ее цанговым приспособлением с пластиковым трубным изделием. Все работы выполняются своими руками без малейших затруднений.

Следующий шаг – подключение оборудования к водопроводу. Для этих целей на станции (в верхней ее части) имеется специальный вход. К нему сначала подсоединяют (на резьбу) кран-американку, а после этого ввинчивают 32-миллиметровую комбинированную муфту (обычно полипропиленовую). Обязательно следует спаять муфту и трубу. Тогда их соединение будет по-настоящему прочным. Вы подсоединили все элементы насосной станции. Можете запускать ее и наслаждаться бесперебойной подачей воды в ваш дом из скважины!

Поверхностные насосы отличаются небольшими размерами, простотой обслуживания, сравнительно невысокой стоимостью и экономичным потреблением электроэнергии. Выполнить монтаж поверхностного насоса своими силами намного проще, чем установить глубинный. Однако успех гарантирован только в случае четкого соблюдения инструкции производителя и рекомендаций специалистов.

• Вихревые обеспечивают бесперебойную подачу воды с повышением давления, их используют для полива огородов и быстрой откачки содержимого колодцев и бочек. Приборы вихревого типа чувствительны к мусору – их нельзя использовать в загрязненных водоемах.
• Центробежные насосы отличаются высоким КПД и подходят для организации водопровода на постоянной основе. Самовсасывающим моделям нестрашны воздушные пробки и образование в системе воздушных пузырьков.

Электроприборы для откачки воды также можно разделить на стационарные и переносные. Стационарные модели устанавливают в системах водоснабжения, а мобильные используют для полива и осушения затопленных погребов и подвалов.

Мобильный электронасос для полива

Настройка гидроаккумулятора при подключении

Перед использованием в частном доме водопровода с гидроаккумулятором нужно знать, каким должно быть давление в гидроаккумуляторе для его оптимальной работы, для снятия показаний берут переносной манометр. Типовая водопроводная линия со стандартным реле давления имеет пороги срабатывания от 1,4 до 2,8 бар., заводская установка давления в гидробаке при этом – 1,5 бар. Чтобы работа гидроаккумулятора была эффективной и происходило его полное наполнение, для заданной заводской установки подбирают нижний порог включения электронасоса на 0,2 бар. больше – на реле устанавливают порог 1,7 бар.

Если в гидробаке в процессе эксплуатации или в связи с длительным сроком хранения при измерениях манометром определяют, что давление недостаточно, поступают следующим образом:

1. Отключают электронасос от питания.
2. Снимают защитную крышку и прижимают клапан гидробака в виде головки ниппеля на выходе устройства – если оттуда поступает жидкость, значит произошло повреждение резиновой мембраны и ее необходимо менять. Если из гидробака поступает воздух, с помощью автомобильного манометра измеряют его давление.
3. Сливают воду из магистрали, открывая ближайший к расширительному баку кран.
4. При помощи ручного насоса или компрессора накачивают в аккумуляторный бак воздух до достижения показаний манометра в 1,5 бар. Если после автоматики происходит подъем воды на определенную высоту (дома высокой этажности), общий напор и диапазон работы системы повышают исходя из того, что 1 бар. приравнивают к 10 метрам вертикального водного столба.

Как выбрать место для установки поверхностного насоса

Насосы поверхностного типа считаются устройствами, для которых требуются подходящие условия эксплуатации. Современные приборы обладают различными характеристиками, от которых зависит место установки устройства.

Некоторые поверхностные насосы, среднего ценового диапазона, могут эксплуатироваться только при средней температуре окружающей среды (от 10 градусов тепла). В этом случае, данные устройства допускается устанавливать под навесом, непосредственно вблизи от источника воды. Поверхностно можно проложить и трубопровод, который будет использоваться для полива. Основным недостатком таких приборов является необходимость их демонтажа с первыми признаками падения температуры.

Такие устройства можно использовать и при работе круглый год. Тогда поверхностный насос необходимо устанавливать в хорошо отапливаемом помещении. Хорошим местом для монтажа прибора является правильно сделанный приямок. Обогрев устройства происходит посредством естественной теплоотдачи грунта.

Очень важным параметром для прибора служит глубина всасывания воды. Насос нельзя относить на большое расстояние от источника. Если другого выхода нет, то следует приобретать более мощное устройство, так как срабатывает правило ¼. Это означает, что если отнести насос на 4 метр в любую горизонтальную сторону, то его рабочая глубина уменьшится на 1 метр.

Из всех вышеописанных параметров, следует, что скважину или колодец необходимо строить в непосредственной близости от дома. Это позволит установить насос в отапливаемом помещении и не потерять его рабочие характеристики.

Поверхностные насосы

Поверхностные насосы устанавливаются на земле, вне скважины и соединяются с водным слоем трубами. У такой конструкции есть ряд преимуществ:

• Доступ, легко произвести обслуживание.
• Контроль, закрытое помещение с насосом, снижает возможность хищения.

Недостатки:

• Низкие показатели по напору воды (в сравнении с порубежными насосами).
• Шумность, установку не поставишь в дом.

Ручной насос

Знакомый с детства ручной насос-колонка, конструкция до сих пор используется. Её применяют когда нет нужды в притоке воды, достаточно периодически набрать нужное количество. Простой в эксплуатации и очень надёжный. Рабочая схема — поршень, два клапана и цилиндр, воздушный и водяной. Рычаг передаёт мускульное усилие, необходимое для подъёма воды. Полная независимость от электроэнергии, что в некоторых случаях делает единственным доступным решением.

Для функционирования необходимо пробурить абиссинскую скважину, а сверху устанавливается колонка. Наравне с полноценным насосом, монтируют и ручной, для подстраховки, на время отключения электричества.

Монтаж колонки осуществляется непосредственно на скважину (абиссинский колодец) либо через трубу, опускаемую до водного горизонта.

Самовсасывающие насосы

Бытовые насосы в качестве главного элемента используют электроприводы. Существуют модели на двигателях внутреннего сгорания, но они относятся к специализированным решениям.

Поверхностный самовсасывающий насос

Основной модуль не соприкасается с водой, поэтому не нуждается в защите, что упрощает монтаж поверхностного насоса. К воде подключаются трубами, с обратным клапаном, который срабатывает при «завоздушивании». Или рукавами, при временной установке поверхностного насоса.

Систем охлаждения не предусмотрено конструкцией, что является частой причиной поломок. На корпусе отсутствуют механизмы контроля, только кнопка включения и выключения. Для построения автономной системы придётся докупать дополнительное оборудование. Уровень создаваемого напора — 10 м, что недостаточно для домашнего водопровода. Но он может наполнять ёмкость, находящуюся в верхней части здания, из которой вода будет самотёком поступать к потребителям.

Такой насос, хорошо подойдёт для временного водоснабжения участка, системы полива.

Эта техника специально разрабатывалась для организации круглогодичного водоснабжения дома. Кроме самовсасывающего насоса, станции оснащаются гидроаккумулятором определённой ёмкости, который поддерживает необходимое давление водопроводной сети.

Механизмы управления позволяют включать станцию автоматически при падении давления в системе и выключать, при достижении необходимого уровня. Но и станции не лишены недостатков:

• Проблема шума никуда не делась.
• Малая производительность, не позволяющая делать забор воды с большой глубины, только до 10 м.

Современны модели некоторых производителей заключаются в полимерный корпус, что частично решает проблему шума и вибрации.

Насосные станции с эжектором

Для работы на глубинах до 25 м используют насосные станции с внутренним (инжекторным) или внешним (эжекторным) механизмом. В такой системе забора воды образуется дополнительный контур из трубы меньшего диаметра, по которой прокачивается жидкость. Так создаётся разряжение в эжекторе и повышается давление в трубе. Достаточное для водозабора на большой глубине. Но за это приходиться платить снижением производительности насоса и повышенной шумностью. Для установки в дом вам потребуется изолированное помещение.

Разновидности насосов для скважин и их функции

Насосы для подачи воды из скважины могут погружаться в узкие скважины на большую глубину или монтироваться на поверхности.

Принцип работы устройства и его монтаж заключается в следующем:

• Его основными элементами являются рабочие колеса, установленные на один вал.
• Вращение их происходит в диффузорах, что обеспечивает передвижение жидкости.
• После прохождения жидкости через все колеса, она через специальный клапан нагнетания выходит из устройства.
• Движение жидкости происходит за счет перепадов давления, которые суммируются на всех рабочих колесах.

Существует насколько типов такого оборудования:

• Центробежный. Такой насос позволяет подачу чистой воды обеспечить без крупных загрязнений.
• Шнековый. Это самое распространенное устройство, способно перекачивать жидкость с примесью частиц на один кубический метр не более 300 граммов.
• Вихревой. Передает только очищенную от загрязнений воду.

Несмотря на отличия, все виды насосов служат для выполнения аналогичных функций:

• Подавать грунтовые воды в частные дома и коттеджи.
• Участвовать в организации оросительных систем.
• Перекачивать жидкость в резервуары и емкости.
• Обеспечивать комплексное водоснабжение в автоматическом режиме.

При выборе насоса для участка учитываются такие критерии:

• Исходные размеры оборудования. Учитывать их нужно для обеспечения определенных технологических допусков при размещении насоса в скважине.
• Мощность источника электроэнергии. Скважинные насосы изготавливаются одно- и трехфазные.
• Мощность устройства. Такой параметр нужно определять заранее исходя из расчетного напора и водопотребления.
• Стоимость насоса. В этом случае нужно чтобы правильно было выбрано соотношение цена – качество оборудования.

Виды бытовых насосов

Насосы для скважин разделяются на погружные и поверхностные.

Такие агрегаты имеют некоторые преимущества перед остальными:

• Большая глубина водозабора, которая недоступна для насосов любого другого типа.
• Легкость монтажа.
• Отсутствие трущихся частей.
• Низкий уровень шума.
• Длительный срок эксплуатации.

На фото показаны типы погружных скважных насосов.

Погружные скважинные насосы

Нарушение технологии монтажа или использование плохих материалов может привести к:

• Обрыву насоса.
• Преждевременному его выходу со строя.
• При демонтаже невозможность поднятия насоса.

Из чего состоит гидроаккумулятор

Конструкция гидроаккумулятора проста, но в то же время представляет собой сложный механизм, позволяющий исключить необходимость включения насоса каждый раз, когда открывается кран в доме для того, чтобы набрать кружку воды.

Конструктивно гидроаккумулятор можно разделить на следующие составные части:

1. Корпус. Это стальное основание, которое напоминает расширительный бак. Этот бак рассчитан на рабочее давление в пределах от 1,5 до 6 атмосфер. Однако значение давления может быть увеличено до 10 атмосфер, но только при условии кратковременного воздействия. В противном случае бак может не выдержать, и произойдет его взрыв.
2. Резиновый резервуар или «груша». Это эластичная мембрана, которая фиксируется к входной части бака, и располагается непосредственно во внутренней части ресивера. Вода поступает внутрь груши через впускной фланец с клапаном. Этот фланец закреплен к горловине емкости гидроаккумулятора.
3. Ниппель. Располагается с противоположной стороны нахождения впускного клапана. Основное предназначение ниппеля заключается в том, что он служит для закачивания воздуха в конструкцию корпуса ресивера.

Для удобства использования бака к его металлическому основанию привариваются ножки. Кроме того, для удобства использования гидроаккумулятора рядом с ним располагается электродвигатель с насосом. Чтобы сократить расхода на соединении насоса с баком, электродвигатель располагается преимущественно на верхней части гидроаккумулятора. Для этого к баку приваривается опорный кронштейн в верхней части.

Гидроаккумуляторы также бывают вертикальными и горизонтальными. Если горизонтальный предназначен непосредственно для установки совместно с насосом, то вертикальный служит для установки его отдельно.
