Установка посудомоечной машины Bosch: как правильно установить и подключить посудомойку

Определение места и габаритов

Перед покупкой ПММ в первую очередь нужно определиться, в какой мебельной нише она будет располагаться. От этого зависит, посудомойку каких размеров придется покупать.

Лучше всего позаботиться о расположении ниш и их назначении на этапе проектирования кухонного интерьера. Для этого воспользуйтесь простым правилом: посудомоечная и стиральная машины должны находиться рядом с коммуникациями (электросетью, водопроводом и канализацией).

Разновидности и габариты посудомоечных машин

Все ПММ делятся на три вида: встраиваемые, частично встраиваемые и стоящие отдельно. Последнюю разновидность подключить к коммуникациям легче всего, так как устройство можно перемещать по кухне. Установка встраиваемой техникой будет самой сложной.

Встраиваемые ПММ подразделяются на:

  • полноразмерные, шириной от 54 до 60 см, высотой от 80 до 86 см, глубиной от 54 до 63 см;
  • узкие, шириной 44–45 см, высотой 80–86 см, глубиной 54–63 см;
  • компактные, шириной 54–60 см, высотой 43–60 см, глубиной 49–60 см.

Как видим, встроить посудомоечную машину в готовую кухню не так просто – нужно подбирать ПММ по размерам ниши.

Данные модели не имеют внешнего оформления стенок, а передняя панель нуждается в монтаже фасадной накладки (кнопки и дисплей расположены в верхнем торце дверцы). Фасад следует заказать у мастеров, которые будут делать для вас кухонную мебель.

Частично встраиваемые посудомоечные машины располагаются в нишах под столешницами. Панель управления у них расположена на внешней стороне дверцы. Как правило, такие модели не декорируют под фасад кухни.

Инструкция по расчету размеров проема

Чтобы полноразмерная посудомойка правильно поместилась в нише шкафа, необходимо как следует просчитать размеры. При планировке лучше всего создать эскиз, особенно, если у вас малогабаритная кухня.

Это означает, что ширина ниши должна быть не менее 608 мм (598 + 10). Расчет высоты проема производится с учетом того, что зазор между столешницей и верхней панелью также должен быть около 5 мм. Сюда следует прибавить еще 5 мм на высоту регулируемых ножек ПММ.

В результате получаем 828 мм (818 + 10). Глубину ниши следует рассчитывать, не забывая о том, что из задней панели выходят заливной и дренажный шланги, а также электрический шнур. Следовательно, для их нормальной укладки потребуется зазор примерно в 100 мм.

Если данное расстояние будет меньше, есть вероятность пережатия шлангов. Поэтому глубина проема должна быть равна 645 мм (545 + 100). На чертеже ниже приведен расчет размеров ниши для узкой встраиваемой посудомоечной машинки шириной 448 мм, высотой 820 мм и глубиной 570 мм.

В любом случае, отправляясь в магазин за покупкой посудомойки, вы должны иметь с собой рулетку и расчеты размеров ниши вашей мебели, если она уже есть.

Используя вышеприведенную методику и зная параметры проема, несложно рассчитать габариты ПММ и уже по ним подобрать модель. Идеально, если у вас уже есть стиральная и посудомоечная машины, а мебель на кухню еще не заказана.

Тогда под них можно точно спроектировать проемы и правильно установить посудомоечную машину в кухонный гарнитур. Но такой подход потребует больше финансовых вложений и будет довольно хлопотным.

Подготовительный этап

Перед монтажом ПММ «Бош» важно четко понимать, где будет установлена машина. Место подбирают с учетом того, что посудомойка — сложный прибор, который не так легко переставить при необходимости

Также техника зависима от коммуникаций — электричества, подвода и слива отработанной жидкости (к водопроводу и канализации).

Лучшее место — на кухне с одной из свободных сторон около мойки. Это легко объяснить:

  • Не нужно наращивать или покупать более длинные заборный и сливной шланги — хватит и тех, что в комплекте.
  • Удобное подключение к канализационной системе, отсутствие препятствий сливу.
  • Посуда из раковины без труда перемещается в моечный танк — не придется нести грязную посуду в машинку через все помещение.

Встраиваемая машинка удобнее стационарной — тогда все коммуникации будут надежно спрятаны в заранее заготовленном в нише месте. В случае с отдельно стоящей конструкцией продумайте, как спрятать шланги и провода.

Организация электрики

Ошибочно мнение, что для подключения ПММ достаточно обычной розетки «евро» с защитой от попадания влаги. На словах устройство кажется надежным, но на деле это «русская рулетка» — техника может проработать без проблем долгие годы или же сгореть в первые дни использования.

Электрики утверждают, что сложные электроприборы нужно подключать через отдельную сеть с заземлением и автоматом. Понадобится и стабилизатор напряжения. Техника постоянно поддается «атаке» перепадов напряжения, и не каждый прибор переживает колебания

Дорогая техника марки Bosch рассчитана на немецкие электросети, поэтому требовательна к параметрам сети, а значит, меры предосторожности необходимы

Заниматься прокладкой электросети своими руками — опасная затея. Вам наверняка попадалось немало роликов, где уверенные в себе мастера-умельцы рассказывают и показывают, как правильно прокладывать проводку. О последствиях такой самодеятельности они предупреждают далеко не всегда. Реальность далека от примеров с видео, поэтому советуем обратиться за помощью к профессиональным электрикам.

Ознакомьтесь с перечнем работ:

  1. Нужно проштробить стенку, чтобы заложить в нее провода (именно этот этап работ можно сделать самому).
  2. Выбрать провода требуемого сечения из подходящих материалов и проложить их в готовые каналы.
  3. Выбрать и подключить автомат.
  4. Заземлить технику.
  5. Поставить розетку с защитой от влаги.
  6. Установить стабилизатор (также можете возложить эту задачу на себя).

Как подключить

Прежде чем подключить посудомоечную машину BOSCH обязательно необходимо учесть расположение всех коммуникаций, предусмотреть, откуда будет подаваться электропитание, вода в систему встроенной посудомойки, где будет подсоединение слива, чтобы впоследствии не возникло никаких проблем с обслуживанием.

Есть правила, которым нужно строго следовать, поэтому сначала необходимо внимательно изучить документацию. Если посудомойка установлена по всем правилам монтажа, то в дальнейшем будет минимум проблемных ситуаций в ее работе.

Не устанавливайте посудомойку вблизи системы отопления, под варочной панелью, возле газовой плиты, духовки — это негативно отражается на функционировании машинки. В то же время монтаж ПММ рядом с холодильником «не понравится» этому агрегату.

Прежде чем подключать машинку, проверьте, чтобы шнур электропитания на всем своем протяжении не контактировал с нагреваемыми предметами и поверхностями — это может закончиться расплавлением изоляции и коротким замыканием либо произойдет утечка тока. Оба варианта опасны.

Проверьте, насколько устойчива машинка, чтобы в процессе работы не было вибрации.

Учитывайте при подключении встроенной ПММ Бош то, как хорошо открывается дверка, насколько исправно работает модуль. Чтобы не возникало дефицита пространства, продумывайте расстановку мебели на кухне. Это облегчит обслуживание машинки.

Если вы хотите установить ПММ Bosch серии spv, следует знать, что ее эксплуатационные характеристики такие же, как у других моделей этого производителя. И подсоединение такой модели выполняется по правилам, которые содержатся в инструкции к ней.

Это встраиваемая модель, сменив устаревшую серию srv, приобрела большую популярность благодаря своим компактным размерам и широкому выбору дополнительных функций.

Если в процессе монтажа возникают какие-то трудности, то вы можете подключать системы в другой последовательности. Но каждый пункт инструкции нужно выполнить, и только после этого можно испытать посудомойку в тестовом режиме.

Канализация

Выполняя подключение посудомойки Bosch, рекомендуется сначала подключить от нее сливной шланг к канализации. Такая последовательность оправдана с точки зрения логики. Последующее подключение машинки к водопроводу можно будет без проблем проверить — как хорошо происходит выпуск воды из системы.

Есть несколько способов интеграции шланга слива в канализацию. Более всего оправдал себя вариант, при котором выходной конец присоединяется к патрубку сифона, установленному под мойкой. Для этого используется пластиковый угловой переходник и металлический хомут.

Но это можно сделать не со всеми моделями сифонов. Поэтому, чтобы не возиться с наращиванием гидрозатвора отдельным элементом, лучше приобрести комплект, предназначенный для дополнительного подсоединения посудомойки.

Разборная конструкция пластикового сифона проста, а наличие понятной инструкции позволяет без труда установить изделие и подключить шланг от посудомоечной машинки.

Наличие сифона избавляет от проникновения в квартиру запахов от сливов с биоотходами. Поэтому слив нельзя выводить напрямую в канализацию, не используя гидрозатвор или хотя бы петлю.

Водопровод

Для того чтобы правильно подключить ПММ к водопроводу, нужно сначала перекрыть кран подачи воды в квартиру. После чего от трубы кухонного смесителя отсоединяется металлопластиковая труба и с нее снимается старая изоляция.

Следующий этап — подсоединение к трубе тройника, к которому затем необходимо присоединить смеситель, фильтр грубой очистки воды, шаровый запорный кран, а затем трубу посудомоечной машины. Каждое из соединений водопровода обязательно герметизировать, используя фум-ленту не менее чем 10-15 слоев. Обязательно проверьте шланги, чтобы они не были перекручены или пережаты.

На шлангах есть устройства аквастоп с электромагнитными клапанами, что предотвращает протечки.

Если понадобится подключать к водопроводу не только ПММ, то лучше использовать не тройник, а коллектор, на котором есть от 3-х до 5-и выходов. Коллектор позволяет подключить к водозабору несколько бытовых приборов и систем одновременно.

Советы экспертов

При покупке ПММ Bosch зимой или поздней осенью, особенно если температура за окном ниже «0», перед подключением её необходимо прогреть в помещении 10-12 часов.
После транспортировки следует осмотреть сопроводительную документацию, обратить внимание на целостность прибора и наличие необходимых комплектующих. Делать это желательно в присутствии курьера.
Начинать работу следует с монтажа сливного шланга

Правильно согласовать диаметр труб поможет специальный переходник.
При установке встраиваемой модели необходимо учитывать то, что температура воды во время работы ПММ может достигать 100 градусов. Поэтому заранее следует позаботиться о защите боковин ниши.
Не желательно устанавливать посудомоечную машину Bosch вблизи холодильника или радиаторов. Это может негативно отразиться на её работоспособности.
Потребуется заранее обеспечить электрошнур защитой от перегрева в целях безопасности.

Наличие посудомоечной машины существенно облегчает жизнь хозяйки, экономя время и силы. При соблюдении советов и простых рекомендаций её можно установить самостоятельно, не прибегая к помощи мастера.

Подключение к электрической сети

Для подключения посудомойки к электрической сети потребуется включить штепсельную вилку посудомойки Bosch в розетку. К размещению розетки и проводке электрического кабеля есть требования.

Посудомоечная машина подключается к розетке переменного тока, с заземляющим контактом и напряжением 220 В. Розетка обязана выдерживать достаточную силу тока, т. е. рассчитанная минимум на 16А. Сетевую розетку требуется расположить вблизи от машины, в свободном доступе. Использование тройников и удлинителей недопустимо. В случае потребности устанавливается дополнительная розетка достаточной мощности, внутреннего или накладного типа, путём ответвления от основной линии. Как правило, дополнительная розетка устанавливается на высоте 25— 35 см над полом.

Лучшим вариантом будет проложить новую электропроводку непосредственно от распределительного щитка. Провод используется трёхжильный, медный, с сечением минимум 2,5 квадрата. Укладка провода выполняется согласно требованиям по электробезопасности, не допускается повреждение изоляции, прямые изгибы. В щитке устанавливается однополюсный автоматический выключатель на 16 ампер для однофазной сети. Он автоматически прекратит электроснабжение при достижении максимально допустимого уровня нагрузки сети. Если заземления нет, используется дифференциальное устройство защиты (УЗО). Заземлять устройство на водопроводные или газовые трубы запрещено и очень опасно.

Совместно с посудомойкой рекомендуется использовать стабилизатор напряжения. Стабилизатор предохранит электрическую сеть от скачков напряжения, обеспечив сохранность электронным узлам машинки. При таком подключении в розетку сначала включается стабилизатор, а потом в него посудомоечная машина.

Важно помнить, что организация новой электрической точки выполняется электриком, так как работы с электричеством требуют неукоснительного соблюдения техники безопасности. Нарушение их может нанести непоправимый вред здоровью или вызвать пожар

По завершении работ проводится тестовый запуск устройства. При этом стоит проконтролировать водопроводные соединения на возможные протечки, а элементы электрической сети на нагрев, которого быть не должно. Проверка работы режимов машины проводится без посуды, но с применением средства для мытья и восстанавливающей соли. Такие действия подробно описаны в инструкции по эксплуатации.

Таким образом, после приобретения устройства Bosch, можно осуществить подключение посудомоечной машины своими руками.

Частые ошибки и как их не допустить

Одна из ошибок, допускаемых при установке посудомоечных машин – слишком близкое расположение к стене, из-за чего пережимаются шланги. Минимальное расстояние должно быть 5 см.

Иногда машинку выставляют не по уровню. Из-за этого перекашивается дверца, протекает вода, прибор шатается, бьется о пол и стену.

Иные варианты ошибок:

  1. Подключение к трубе горячей воды. Посудомоечная машина Bosch рассчитана на работу в диапазоне 40-60 ℃.
  2. Если есть вероятность повышения или понижения температуры, то лучше подключить прибор к холодному водоснабжению.
  3. При подключении к горячей воде надо соответственно настроить машину. Не рекомендуется ее подключать к системе с электрическим водонагревателем.
  4. Отсутствие заземления. Розетка должна быть подключена к сети через дифавтомат или УЗО и автомат. Эти устройства защитят от короткого замыкания, пробоя, перегрузки.

Подготовка к подключению

Во-первых, это связано с наличием нескольких классов машин:

  • бытовые посудомоечные машины;
  • посудомоечные машины для небольших кафе и ресторанов;
  • крупногабаритные машины для больших объемов.

Виды настольных посудомоечных машин

Во-вторых, использование в бытовых целях в основном трех видов небольших посудомоек:

  • компактные настольные варианты, для размещения на рабочей поверхности кухонного стола или компактной установки в нишу или полку;
  • встраиваемые варианты машины, которые устанавливаются в общий кухонный гарнитур и на дверцу которых крепится мебельный фасад гарнитура;
  • отдельно стоящие посудомойки, для напольной установки.

В-третьих, что немаловажно для тех, кто решился подключить такую технику самостоятельно своими руками без сторонней помощи – наличие практически у всех моделей унифицированных разъемов для подключения

Установка посудомоечной машины Bosch

Установка посудомоечной машины Bosch пройдёт без проблем, если это событие тщательно спланировать и подготовиться заранее. Наша статья поможет вам самостоятельно справиться с этой задачей.

Как установить посудомойку своими руками

Особенности монтажа ПММ зависят от её размера и выбранного местоположения. Поэтому подключение проходит в несколько шагов:

  1. Выбор места.
  2. Подсоединение к сливу.
  3. Подгонка водопровода.
  4. Подключение электрической сети.

У каждого из этих этапов есть нюансы, на которые нельзя закрывать глаза. Неправильная установка может стать причиной поломки устройства.

Место встречи изменить нельзя

Логичное и самое распространённое местоположение посудомоечной машинки — кухня. Желательно возле мойки.

Такое размещение имеет много плюсов:

  • легкость перемещения грязной посуды из раковины;
  • гигиеничность первичной обработки столовых приборов;
  • близкая локация водопровода, канализации.

Такая позиция облегчит эксплуатацию, сделает мытьё посуды удобным.

Варианты размещения ПММ:

  • на столешнице (для мелкогабаритных моделей);
  • под столешницей (более крупные модификации);
  • в кухонном гарнитуре (для встраиваемой машинки).

Не рекомендуется ставить ПММ под варочную поверхность, возле приборов, излучающих тепло (газовая печь, духовка, котёл). Помните о необходимости вентиляции, устойчивости, заземлённой розетке на подходящем расстоянии.

Подключение к канализации

Максимальная длина сливного шланга ПММ «Бош» — 1,5 метра. Если требуется нарастить длину, приобретите оригинальный удлинитель данного бренда. «Родной» шланг сведёт к минимуму возможные неполадки при сливе использованной воды. Миниатюрная машинка может выливать воду непосредственно в раковину, большую придётся подсоединять к канализационной трубе или сифону.

Примыкание к канализационной трубе

Такой способ подойдёт, если на трубе уже установлен тройник, «заточенный» под бытовую технику. Остаётся только прикрутить шланг слива на насадку тройника.

Верхняя часть шланга должна быть закреплена на задней стенке посудомойки. Нижняя — плотно крепиться к тройнику, выше уровня канализации (сантиметров 40), чтобы нечистоты не попадали обратно в шланг.

Это чревато неприятным запахом в машинке.

Слив через сифон раковины

Для реализации такого дренажа понадобится новый сифон с дополнительным патрубком. Устанавливаете новый сифон на старое место. Подсоединяете дренажный шланг ПММ к оставшемуся выходу с помощью резинового переходника, который продаётся там же, где сифон (например, магазин сантехники). Следите, чтобы сливной канал не закручивался, не заламывался. Это поможет избежать засоров.

Соединение с водопроводом

Подачу воды также легко организовать при помощи специального тройника с краном.

Его диаметр должен соответствовать шлангу «Бош» — ¾ дюйма. Если размер не соответствует, можно установить переходник. План монтажа:

  1. Отключите водоснабжение в квартире.
  2. Отсоедините от водопровода шланг подачи холодной воды к смесителю мойки.
  3. Уплотните резьбу на освободившемся отверстии «фумкой».
  4. Прикрутите тройник.
  5. Подсоедините к одному выходу трубку смесителя.
  6. Ко второму — заливной шланг посудомойки.

У многих моделей Bosch на заливном шланге находится объёмная пластиковая насадка — защита от протечек. Система «Аквастоп», блокирующая поступление воды, при возникновении неполадок. Не отрезайте её, если она не входит в тройник, подберите переходник.

Подключение к сети

Бытовая техника «Бош» чувствительна к перепадам напряжения, поэтому требования к розетке логичны и обоснованны. Розетка должна:

  • Находиться в доступном месте, не ниже полуметра от пола.
  • Иметь номинал 16 Ампер плюс качественное заземление, защиту от влаги.
  • Подводиться к предохранительному устройству (дифавтомату).

Использовать удлинитель в электрической схеме разработчики не рекомендуют. Это опасно для техники и в первую очередь для вас и ваших близких.

Установка ПММ на законное место

Устанавливая машинку под столешницу, между стенками шкафов, в фасад, обратите внимание на то, что не должно быть зазоров между мебелью и устройством. Высота ножек машины регулируется

Если этого недостаточно, можно организовать устойчивую подставку. Гарнитур должен быть качественно закреплён. У встроенной машинки в комплекте идёт трафарет, который наклеивается на внутренние стенки шкафа. На наклейке изображены все отверстия, которые нужно вырезать, просверлить в стенках для крепления, вентиляции. Если вы обладатель кухни «Икеа», то, наверное, знаете, что в кухню «Икеа» идеально входит только бытовая техника «Икеа». Чтобы посудомойка Bosch элегантно вошла в фасад, придётся переделать дверцу. Секреты успешной процедуры можно посмотреть в этом видео:

Особенности расположения и установка ПММ «Бош»

Первым делом нужно выбрать место для будущей техники. Если вы предусмотрели покупку посудомойки на этапе ремонта, проблем со встраиванием даже в кухню «Икеа» не возникнет. На плане заранее отмечается вывод коммуникаций, рассчитываются размеры ниши для встраивания.

Модели ПММ «Бош» пользуются спросом, у них большой ассортимент и широкий ценовой диапазон. Вы сможете подобрать компактную модель, габаритами 45х55х50 см. Разместить ее можно в кухонном шкафу или на столешнице. Подключение выполняется стандартным способом.

Встраиваемый вариант лучше предусмотреть заранее. Высота техники от 81,5 см, ширина корпуса 45-60 см. Учитывайте, что ниша должна на 2-5 см быть шире, чем размеры посудомойки.

Чтобы дверца идеально прикрывала фасад ПММ, с внутренней стороны наложите шаблон и просверлите отверстия.

Решились на покупку посудомоечной машины совсем недавно? Важно правильно выбрать место для установки. Будет удобно поместить технику возле мойки

Тогда вам не придется искать удлинители для подключения к водопроводу.

Установить встроенную посудомойку под столешницу несложно, если правильно демонтировать шкаф. Для этого уберите полочки, снимите нижнюю и заднюю части либо проделайте отверстия в боковых стенках под выводы шлангов.

Почему удобно размещать ПММ возле раковины:

  1. Не нужно тратиться на покупку отдельных шлангов.
  2. Не придется удлинять шланги, а значит, отработанная вода будет уходить быстрее.
  3. Грязные тарелки можно быстро переложить из раковины в бункер.

Перейдем к подключению. Подробная схема должна быть указана в инструкции.

Выбор места с учетом способа установки

Чем раньше вы задумаетесь о приобретении техники, тем меньше хлопот будет при дальнейшем благоустройстве кухни.

Идеальный вариант – комплексный ремонт, включающий в себя:

  • составление проекта;
  • прокладку труб водопровода и канализации;
  • проведение отдельных электролиний для мощных агрегатов;
  • отделку помещения;
  • установку мебели и техники.

В этом случае риски того, что не хватит ниши для посудомойки или не подойдут ее размеры, сводится к нулю. Стены с выведенными разъемами для подключения выглядят аккуратно, требования техники безопасности соблюдены.


Современная кухня представляет собой помещение, заполненное большим количеством крупной и мелкой бытовой техники. Составление проекта помогает правильно расположить как сами приборы, так и места подключения – розетки

Место монтажа зависит от типа машины, соответственно, от способа ее установки.

Все устройства принято делить на две категории:

  • отдельностоящие, переносные, представляющие собой мобильный агрегат;
  • встраиваемые, стационарные, для монтажа которых необходим шкаф.

Для правильной установки размер посудомоечной машины также имеет большое значение. Выделяют подкатегорию компактных машин, с уменьшенными габаритами.

Среди них есть как отдельностоящие приборы, предназначенные для установки на столешницу или в нишу шкафа, так и встраиваемые.

Продумать, как и куда установить посудомоечную машину, нужно заранее. Главным образом следует грамотно расположить агрегат относительно коммуникаций – максимально приблизить его к трубам.

Рекомендуем также в зоне доступности вмонтировать шкафы для посуды и прочей утвари, которая предназначена для мойки в ПММ.

Процесс уборки пройдет гораздо быстрее, если очистка тарелок от крупных кусков, загрузка посуды в лотки посудомойки, выкладывание чистой посуды на полки произойдет с одного и того же места.

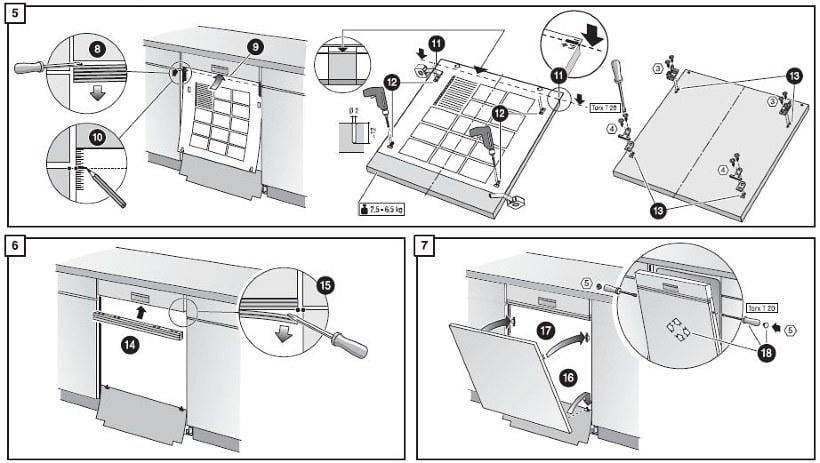

Установка фасада

Установка в фасад — идеальный вариант для посудомоечных машин. Это даёт возможность сэкономить пространство, не нарушать гармоничность интерьера и добиться шумоизоляции.

Прежде чем приступить к работе, необходимо внимательно ознакомиться с инструкцией и позаботиться о соблюдении мер безопасности. Первым делом монтируются коммуникации. Затем следует проверить работоспособность прибора тестовым запуском. И только после этого посудомоечная машина монтируется в нише.

Крепится она болтами, шурупами, саморезами из комплекта. Отверстия для крепления делаются с помощью перфоратора. Они не должны быть сквозными. На конечном этапе производится установка машины.

ПММ Bosch встриваемая
