Установка подрозетников: как провести монтаж подрозетников в бетон и в гипсокартон

Как установить подрозетник в бетонную стену

Бетонное основание одно из самых прочных оснований стенового ограждения. Вертикальные панели представляют собой железобетонные плиты. Если слой штукатурки (2 – 3 см) позволяет в своём массиве спрятать провода, то для устройства посадочного места подрозетника потребуется сверлить бетон. А для этого понадобится специальный инструмент.

Установка подрозетников в бетоне Источник prom.st

Не стоит доверять советам, как закрепить подрозетник в бетонной стене с помощью дрели и сверла с победитовым наконечником, или что ещё хуже выполнить работу зубилом и молотком. Это могут посоветовать те люди, которые никогда не делали это своими руками. «Упрямый» бетон поддаётся только перфоратору.

Инструмент

Сделать проём в бетонной стене под одно посадочное место без помощи перфоратора может занять целый день трудоёмкой и пыльной работы. Универсальный электроинструмент, оснащённый коронкой или специальным сверлом, в режиме перфорации довольно легко справляется с мелкими и глубокими отверстиями. Овладеть управлением перфоратором может без труда любой обитатель жилища. Если в обиходе не окажется инструмента, то его берут напрокат.

Перфоратор Источник cmp24.ru

Можно сделать множество отверстий сверлом и выбить бетон зубилом, но лучше всего делать это коронкой с алмазными насадками или победитовыми зубцами. Они снабжены свёрлами, которые центрируют вход режущей насадки в массив бетона. Если дальнейшему проходу перфоратора мешает арматура железобетонной стены, то её можно перерезать старой б/у коронкой.

Уровень будет нужен для обозначения горизонтальной линии группы розеток. Для нанесения разметки понадобится карандаш и линейка.

Коронка по бетону Источник static-eu.insales.ru

Разметка

Определение мест расположения выключателей и розеток регламентируется Правилами установки электрооборудования (ПУЭ). Розетки в жилых помещениях должны быть размещены на расстоянии не менее 30 см от пола. Для выключателей этот размер составляет минимум 90 см. Раздаточные коробки не должны быть ближе к оконным и дверным проёмам, чем 10 см. Точки подключения к электрической сети располагают на расстоянии не менее 50 см от газопроводных труб.

Разметку подрозетников на стене делают после подведения скрытой проводки. Точки центров посадочных мест объединяют в одну линию. Её прочерчивают карандашом или маркером под уровень. В случае установки одиночных подрозетников расстояние между точками будет равно 71 мм. Если стаканы объединены в один блок, то нужно добавлять длину межблочных элементов, то есть расстояние между центрами будет равняться 71мм + 6 мм = 77 мм. Это не догма. Лучше самостоятельно проверить размеры линейкой.

Разметка выключателей, розеток и раздаточных коробок Источник chebo.biz

Виды и характеристики подрозетников

Современные розетки и по виду, и по способу монтажа значительно отличаются от тех, которые ставились в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

И все это благодаря подрозетнику, который, по сути, является коробкой, надежно удерживающей в своих недрах розетку и одновременно обеспечивающей ее пожарную безопасность.

Подрозетники бывают разной формы и размеров, отличаются материалами изготовления и способом установки, поэтому прежде чем купить, необходимо разобраться с их видами.

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

• конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
• стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

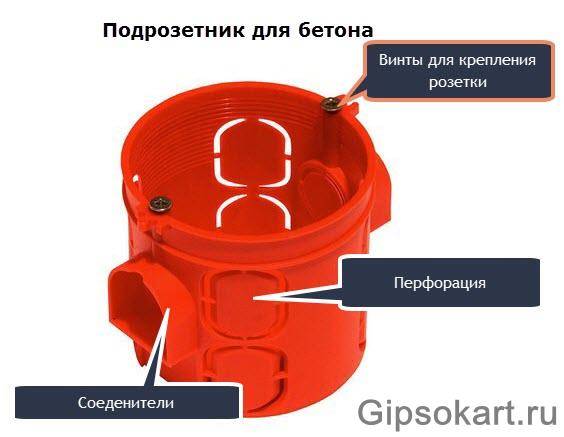

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

Подрозетники с боковыми стыковочными узлами позволяют быстро и просто осуществить монтаж сразу двух и более розеток.

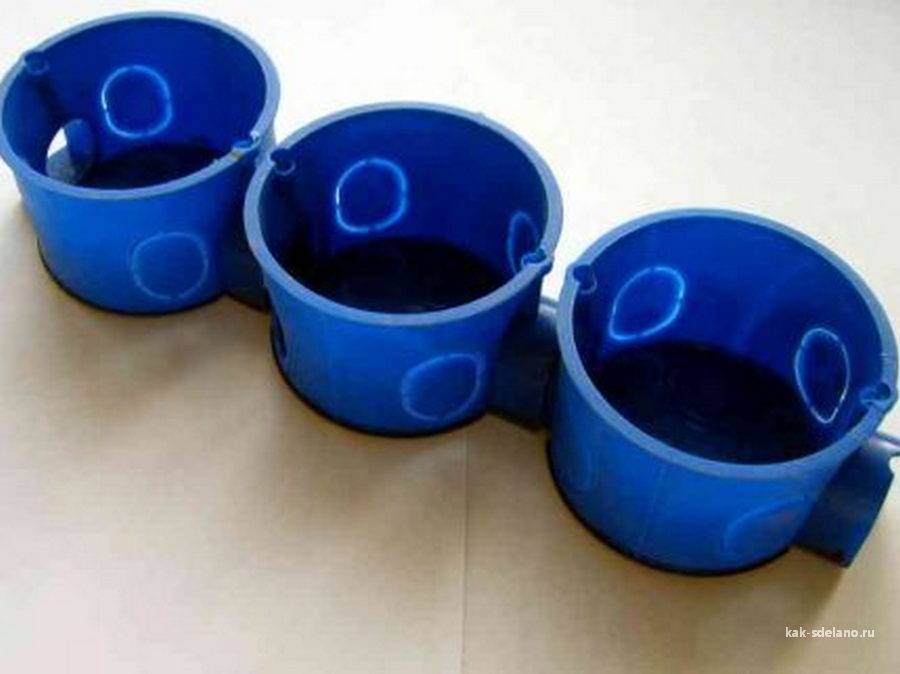

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

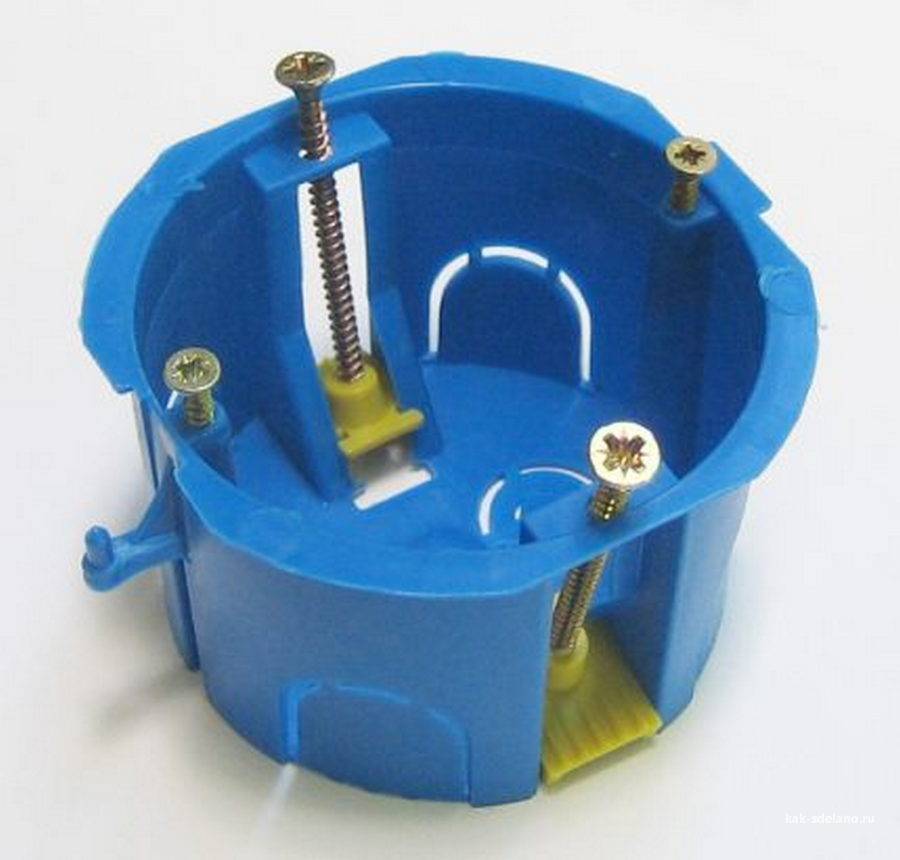

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

При повороте винта происходит подъем или опускание лапки. Вращение по часовой стрелке приближает прижимной элемент к стене, и закрепляет стакан в гипсокартоне.

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком — пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Такой тип установки пластиковых накладок может применяться только на разборных плинтусах из пластика.

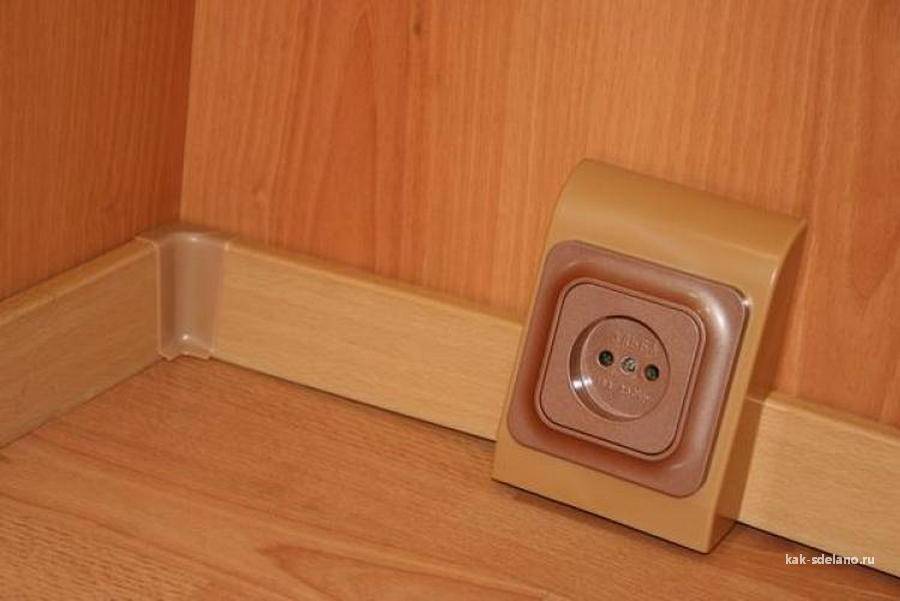

Наружные подрозетники имеют две модификации — конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

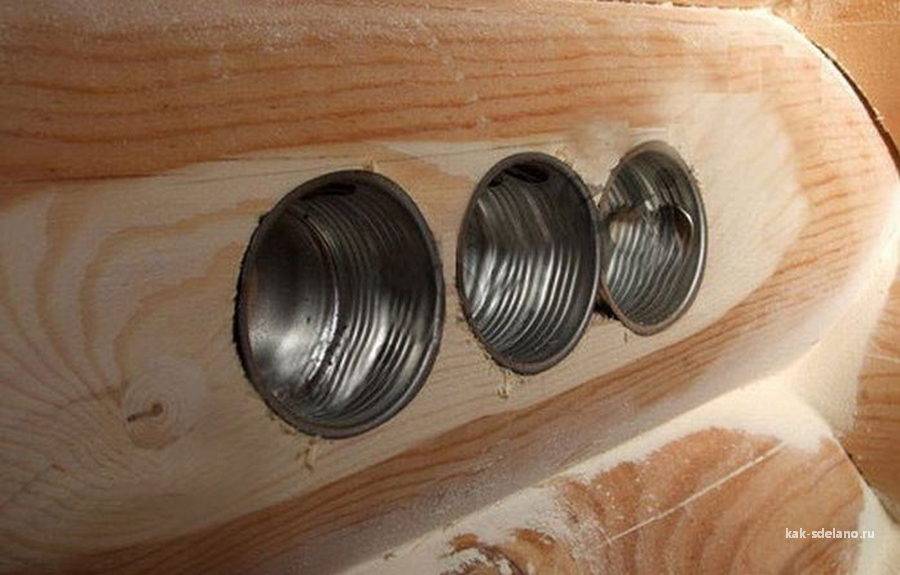

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

В целях безопасности и предупреждения возгорания, при монтаже электропроводки в деревянных домах необходимо использовать металлические подрозетники.

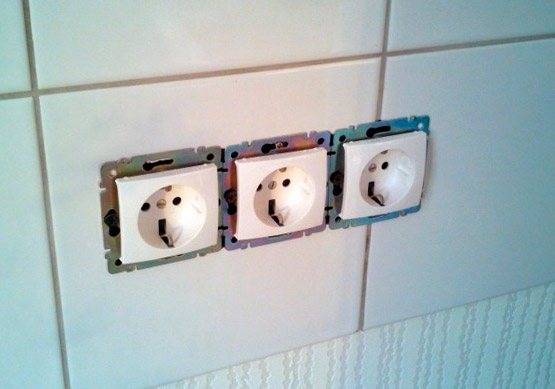

Установка подрозетников в плитку или стеновые фальшпанели

Закладку кабеля и установка подрозетников лучше делать заранее, перед укладкой плитки. Но если плитка уже лежит, и нужно сделать розетку или выключатель, — то здесь помогут коронки для керамической плитки. Коронки помогут аккуратно высверлить отверстия в плитке.

Самое тяжелое, если под плиткой окажется бетон, который нужно штробить. В этом случае лучше всего воспользоваться алмазной коронкой, иначе есть вероятность повредить плитку (при долблении обычной коронкой).

Есть более дешевый и грязный способ, это высверливание отверстия болгаркой, главное высверлить все как можно аккуратнее, чтобы отверстие закрывалось рамкой от розетки.

Выбор установочной коробки для гипсокартона

Перед тем как установить подрозетник в гипсокартон, следует тщательно подготовиться. Выберите именно то изделие, которое будет отвечать требованиям. Оно должно:

• Соответствовать параметрам механизма приспособления. Лучший способ не ошибиться – покупать розетки и коробки в одном месте, предварительно их примеряв.
• Помещаться в предназначенном для него месте. Если гипсокартонная конструкция расположена близко к основной стене, то коробку следует выбирать меньшей глубины, чем стандартная (до 50 мм).
• Надежно крепиться к стене с помощью специальных прижимных пластиковых или металлических лапок.
• Быть высокого качества, иначе есть риск сломать устройство, так его и не использовав.

Параметры и форма

Из представленной на рынке продукции специалисты выделяют качество изделий, которые выпускают бренды IEK, Legrand, Kaiser, Hegel, Schneider Electric. Их модели монтажных коробок имеют различный диаметр и глубину посадки. Эти размеры обозначаются d2 и H. Самым популярным является стандартный диаметр подрозетника под гипсокартон, он равен 68 мм. Также есть модели, внешний диаметр которых 75, 70, 65, 64, 60 мм.

Если позволяет толщина перегородки, специалисты рекомендуют выполнять монтаж подрозетников в гипсокартон, применяя модели с большой глубиной посадки (60-62 мм). Такие приспособления более удобны при расключении проводки. Провода могут расключаться в подрозетнике, поэтому дополнительный объем будет не лишним.

Установка подрозетников в гипсокартон предусматривает использование специальных строительных инструментов. Поэтому имеет значение форма установочных емкостей.

• Наиболее распространенные круглые изделия. Чтобы подготовить отверстия в ГКЛ, потребуется специальная коронка для подрозетников – насадка на перфоратор.
• Овальные. Могут вместить до пяти механизмов.
• Монтаж розеток в гипсокартоне редко выполняется в коробки квадратной формы. К преимуществам можно отнести больший объем емкости, который позволяет разместить запас провода для будущего ремонта. Такие подрозетники удобно устанавливать для систем «умный дом», для диммеров, пр.

Особенности креплений подрозетников

Главное отличие конструкции подрозетника для гипсокартона от других подобных изделий – наличие двух крепежных лапок. Эти детали выполняются из пластика или металла и расположены на нарезных винтах. Таким образом, подкручивая стержни, можно регулировать место нахождения лапок, а с их помощью зафиксировать положение короба на стене

Именно поэтому при выборе изделия обращайте внимание на площадь прижимного приспособления. Чем она больше, тем меньше вероятности повредить лист ГКЛ, надежно закрепив устройство

Обратите внимание! Если вам необходимо установить рядом несколько точек подключения, используйте возможность создать блочную конструкцию, объединив нужное количество коробок (до 4 штук) под розетку. Вместе с пластиковыми чашами продаются соединители

Чтобы совместить одиночные изделия, удалите с них специальные боковые заглушки. На крайних чашах достаточно открыть лишь по одному отверстию. В полученные проемы установите соединители, скрепите приспособления, слегка нажав на дополнительную деталь (до щелчка). Ее легко поставит даже ребенок.

Для удобства нанесения разметки при монтаже нужно знать, что стандартное расстояние между центрами собранных коробов составляет 71 мм.

Монтаж подрозетников

Данная работа разделена на несколько этапов, которые должны соблюдаться в строго определенной последовательности и в соответствии с данным руководством.

Выбор материалов

• Прежде всего, необходимо выбрать правильные подрозетники под гипсокартон.
• Для этого сначала надо определиться с материалом изготовления. Лучше всего приобретать изделия из самозатухающей пластмассы. Другие виды материалов или непрактичны или могут вызывать возгорание.
• Далее необходимо определиться с расстоянием самой полости. Обычно установка подрозетников в гипсокартон происходит в стенах с большой пустотелостью, что часто исключает этот пункт. Однако если расстояние от стены до обшивки маленькое, то следует выбирать монтажный элемент соответствующего размера, а не стандартные по 50 мм.
• Остальные габариты нужно подбирать в соответствии с самой пометкой.

Три вида различных установочных коробок

Подготовка стены

• Чтобы качественно установить подрозетник под гипсокартон, необходимо соответствующим образом подготовить стену.
• Для этого многие мастера рекомендуют сначала произвести шпатлевку. Так поверхность станет крепче и будет хорошо удерживать форму при сверлении.
• Многие инструкции, рассказывающие, как установить подрозетник в гипсокартон, советуют при этом использовать значительное количество грунтовки. Она пропитает материал, и при воздействии на него не будет крошиться содержимое листа.
• После того как шпатлевка высохнет, необходимо приступать к проделыванию отверстия. Когда производят монтаж подрозетников в гипсокартон профессионалы, то они используют для работы специальные насадки на дрель под названием коронка. Однако если нет возможности приобрести данный инструмент, то можно воспользоваться обычным сверлом и монтажным ножом.
• Посадочное отверстие должно быть такого диаметра, чтобы коробка вставлялась впритык. При этом стоит отметить, что размеры подрозетник может иметь разные, а значит, работать придется или целым набором коронок, или размечать стену, используя изделие в качестве шаблона.
• После того как отверстие проделано, рекомендуется обработать его края при помощи смеси шпатлевки и грунтовки. Это их укрепит и сделает будущую розетку надежнее и устойчивей.

Сверление отверстия в гипсокартонной стене при помощи коронки

Установка

• Перед тем как установить подрозетник по гипсокартону, необходимо удалить из него перемычки, сделав, таким образом, отверстия для ввода кабеля.
• Потом вставляют коробку в стену и располагают в удобном для фиксации розетки положении.
• Чтобы зафиксировать устройство, необходимо закручивать монтажные винты до тех пор, пока лапки, установленные на них, не прижмут устройство с обратной стороны листа. При этом, видео-материалы по монтажу не могут передать степень затягивания крепежа, но профессионалы советуют закручивать до появления сопротивления, а затем сделать еще пол оборота. Это необходимо для того, чтобы надежно закрепить коробку в стене и при этом не повредить гипсокартон.

Фиксация коробки при помощи шурупов

• После этого посадочное место шпаклюют, чтобы придать всей конструкции дополнительную жесткость. Лучше всего это делать уже тогда, когда в коробку заведены провода.
• После того, как подрозетник будет выглядеть так, как на предложенном ниже фото, работа считается выполненной, и дальше можно производить монтаж основного оборудования.

Внешний вид установленной монтажной коробки

Розетки в гипсокартоне

Инструмент

Для самого простого монтажа потребуется только нож и отвертка со шпателем. Однако для профессиональной работы и многочисленных точек установки просто необходима коронка. Ее цена довольно высока, но при этом она быстро себя окупает.

Стоит отметить, что коронок необходимо иметь несколько, поскольку размеров у установочных коробок много. Причем есть еще другие виды монтажной фурнитуры, которые тоже имеют свои габариты, и, как показывает инструкция  по монтажу, порой они сильно отличаются друг от друга.

Специальная коронка под гипсокартон

На что обращать внимание при покупке

Чтобы выбрать подрозетник, учитываются следующие факторы:

• Материал. Ввиду того что технология крепления предполагает встроенную установку, продукция не должна плавиться или воспламеняться при нагреве. Электрическая проводка предрасположена к возникновению огня, особенно в местах соединения, поэтому лучше отдавать предпочтение не дешевым пластиковым деталям, а продукции из пропилена или других негорючих материалов.
• Правильность формы. Некачественные изделия могут иметь перекосы и смещения стенок, что не позволяет правильно вставить розетку в коробку.
• Движение винтов. Чтобы надежно прикрепить установочный модуль к гипсокартону, саморезы должны хорошо притягивать лапки, не допуская скольжения или прокручивания.
• Наличие быстроснимаемых заглушек. Готовое отверстие под кабель избавляет от необходимости формировать его самостоятельно.
• Соотношение размеров коробки и подрозетника. Чтобы поставить все части без сложной подгонки, лучше отдавать предпочтение одному производителю.
• Возможность использования соединителя. Эта деталь позволяет быстро получить двойной или тройной блок при помощи стыковки одноместных коробок.

Среди всего разнообразия подрозетников для гипсокартона наиболее функциональными считаются круглые модели, так как большинство из них имеют специальные соединители, позволяющие набирать блоки с неограниченными размерамиКачественная продукция должна иметь необходимые сертификаты безопасности и соответствия.

Прокладка проводки

Укладка провода для подсоединения розетки к сети электроснабжения

Инструкция выполнения работ:

• Проверяется изоляция и жилы проводов на наличие на них дефектов;
• Снимается с распределительной коробки крышка;
• Заводятся разные концы проводов: с одной стороны — в распределительную коробку; с другой — в установочную. Чтобы в дальнейшем, при необходимости, обеспечить удобство для новых подключений, кабель заводится с запасом до 150 мм;
• Подготавливается вверху отверстия штраба под провод. Для этого используются зубило и молоток или перфоратор, на котором установлена ударная насадка.
• Провода укладываются в штрабу. При этом они должны лежать в нишах свободно, не мешать подрозетнику. С обратной его стороны имеется специальная прорезь, для размещения провода;
• Фиксацию кабеля можно проводить алебастровым раствором или гипсовым, с шагом до 250 миллиметров;
• Дефекты замазываются шпаклевочным составом.

Заделка швов раствором

Видео описание

В этом видео показана установка подрозетников:

Подготовка подрозетников

Перед установкой в коробке выламывают боковое окошко. Через полученный проём протягивают провода на длину около 10 см. Концы проводов зачищают и обжимают клеммником. Контактные элементы необходимы для многопроволочных жил. Лохматые скрутки часто приводят к короткому замыканию и что ещё хуже, могут стать причиной возгорания проводки.

Перфорированные проёмы в стакане располагаются с четырёх сторон на боковой стороне ПР. Это сделано для того, чтобы можно было протянуть в коробку провод с любого направления, не создавая лишнего скручивания проводки.

Монтаж ПР

1. Отверстие в бетоне очищают от пыли и смачивают водой для повышения адгезии бетонной поверхности гнезда.
2. Гипс или алебастр разводят водой в пропорции 1:2.
3. Раствор наносят шпателем по кругу внутри отверстия.
4. Коробку с протянутым проводом вставляют в посадочное место.
5. Выдавленный раствор удаляют.

Удаление лишнего раствора Источник www.sibelektrika.ru

Подсоединение и установка арматуры

После застывания алебастра производят следующие действия:

• зачищенные концы проводов или клеммы закрепляют на колодке выключателя или розетки;
• обычно клеммы крепят винтами с шайбами.
• бывает арматура с самозажимным крепежом. Концы проводки вставляют в отверстия, и подпружиненные планки зажимает их;
• провод укладывают на донышко подрозетника и вставляют арматуру;
• площадку колодки отверстиями надевают на винты ПР и проворачивают до ровного положения. Винты завинчивают отвёрткой;
• боковые винты колодки закручивают до максимального упора раздвижных лапок в поверхность стакана;
• в гнёзда колодки вставляют клавиши выключателя. Затем крепят лицевую рамку. Лицевую панель розетки прикручивают к колодке винтом.

Крепление арматуры розетки в подрозетнике Источник sense-life.com

Установка в стену из керамической плитки

Если планируется установка розеток на стене, которая будет выложена кафельной плиткой, то до начала отделочных работ нужно проделать отверстие в стене и заложить туда провода. Когда стена будет отделана плиткой, в нужных местах снова делается разметка и отверстия. Для кафеля лучше всего подходит алмазная коронка. При этом в процессе резки необходимо периодически смачивать ее в холодной воде для того, чтобы она не перегревалась. Этот процесс похож на монтаж подрозетника в бетонную стену.

Для установки коробки нужно подготовить гипсовый раствор. Затем необходимо смазать им стены отверстия и заднюю стенку подрозетника. Установка и выравнивания коробки являются завершающими этапами монтажных работ.

Как закрепить подрозетник в стене: монтаж и установка

Проводя электромонтажные работы, нередко приходиться сталкиваться с установкой подрозетников. Ведь в действительности, несмотря на название, используются они далеко не только для установки розеток. Допустим, для установки тех же выключателей также необходим подрозетник. Установка последних не является чем-то особенным или сложным, но вот как выбрать и как закрепить подрозетник в стене, знать будет совсем не лишним.

• Функция и виды подрозетников
• Подготовка перед работами
• Монтаж в бетон
• Установка в гипсокартон
• Работа с деревянной стеной
• Альтернативные методы создания отверстия
• Некоторые нюансы

Особенности монтажа подрозетника

Сделать диммеры, выключатели или розетки в гипсокартоне своими руками – совсем несложная задача для того, кто выполнял подобную работу в кирпичных или бетонных стенах. Основным новым этапом будет монтаж установочной коробки в конструкции из ГКЛ. Выполните его, руководствуясь описанием, а дальше поможет ваш предыдущий опыт.

Подготовка к работе

Установка розеток в гипсокартон требует специальной подготовки. Приобретите все необходимые материалы, подготовьте специальные инструменты. Вам понадобится:

• Устройство для подсоединения, состоящее из механизма и фасадной части.
• Подходящая по размеру установочная коробка для ГКЛ.
• Электрическая дрель.
• Насадка на дрель – коронка по гипсокартону. Поможет вырезать круглое отверстие нужного размера. Насадка состоит из фрезы цилиндрической формы с зубчатым краем. В центре изделия располагается сверло. При работе оно устанавливается на намеченный на стене центр, фиксирует коронку в правильном положении, когда фреза вырезает окружность определенного диаметра. В данном случае 68 мм.
• Строительный уровень.
• Маркер или карандаш для нанесения разметки.
• Индикаторная отвертка необходима для проверки напряжения.

Фигурная отвертка, чтобы выполнить крепление монтажной коробки и закрепить розетку.

Пошаговое описание процесса

1. Установка подрозетника в гипсокартон своими руками, как и любые другие работы, связанные с электросетью, должна начинаться с обесточивания помещения. После этого проверьте наличие напряжения в сети с помощью индикаторной отвертки.
2. Определитесь, где вам нужно установить розетку в гипсокартон. Нанесите разметку на стену. Если нужно несколько точек подключения, обозначьте все центры с интервалом 71 мм. Проверьте с помощью строительного уровня, чтобы точки лежали на одной горизонтальной или вертикальной линии.
3. Приступайте к штроблению отверстия под розетку в гипсокартоне. Установите конец сверла в точку, обозначающую центр, аккуратно сверлите. Удалите вырезанный материал.

При установке блока вырежьте все фрагменты, куда встанут промежуточные крепления для подрозетника.

1. Слегка надавите на пластиковую заглушку на месте проведения провода, удалите ее. Проденьте провода внутрь. Перед размещением пластиковой чаши еще раз проверьте, чтобы расстояние до основной стены позволяло ей полностью поместиться. Если места недостаточно, с помощью перфоратора сделайте небольшое углубление в бетоне или кирпичной кладке.
2. Крепим монтажную коробку в готовое отверстие. На приспособлении находятся 4 винта. Два из них предназначены для фиксации коробки прижимными лапками к стенке, другие два – обеспечивают монтаж розетки (механизма) внутри полости. Обычной отверткой крутите винты, контролируя, как лапки закрепляют положение устройства. Не пережимайте, чтобы не повредить гипсокартон.
3. Перед тем как установить розетку, подключите провода устройства к соответствующим жилам проводки. Чтобы избежать удара током, проверьте еще раз напряжение, прибегнув к помощи индикаторной отвертки. Последовательно подключите провод синего цвета (N – ноль), желто-зеленый (PE – заземление), коричневый (L – фаза). Проследите, чтобы контакты были хорошо зафиксированы. Ненадежное крепление может привести к нагреванию работающего устройства, оплавлению пластика и даже к возгоранию.
4. Вставьте механизм розетки в подрозетник. Зафиксируйте правильное положение винтами. Установите пластиковую рамку, декоративную крышку.
5. Убедитесь, что установка розетки выполнена верно. Включите электропитание. Проверьте работу новой розетки, подключив прибор.

• Правила монтажа розетки под кондиционер
• Расшифровка маркировки кабеля ААШв и его технические характеристики
• Как установить и подключить телевизионную розетку
• Как выполняется замена электропроводки в помещениях

Подрозетники для гипсокартона

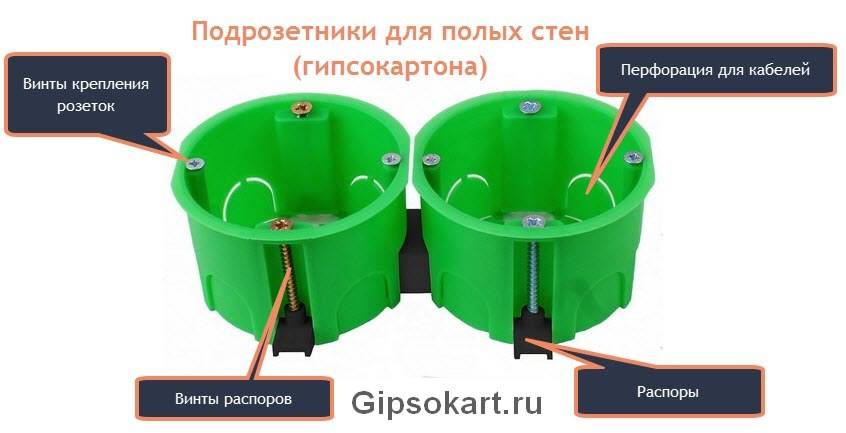

Для конструкций из гипсокартона выпускают специальные подрозетники, которые называются подрозетники для полых конструкций (стен). Вот их фото.

Как видите на фото, у них есть специальные прижимы (распоры, «уши), которые цепляются за гипсокартон перегородки при их распоре.

Важно! Все 3 технологических варианта установить подрозетник в перегородку в этой статье, используют подрозетники для полых стен. На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона

Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона

На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона. Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона.

На этом фото, подрозетник для гипсокартона подготовлен для соединения в блок. В отличие от коробок для бетона, которые соединяются специальными выступами, для соединений коробок для гипсокартона нужны специальные соединители.

Также, в продаже есть готовые блоки для гипсокартона на несколько розеток.
