Чем чреват избыток влаги в почве
Результаты этого явления вы видите сами – погибают деревья и кустарники. Почему это происходит?
- снижается содержание кислорода в почве и повышается содержание углекислого газа, что приводит к нарушению процессов воздухообмена, водного режима и режима питания в почве;
- возникает кислородное голодание корнеобразующего слоя, которое приводит к отмиранию корней растений;
- нарушается поступление макро и микроэлементов растениями (азота, фосфора, калия и др.), т.к. избыточная вода вымывает из почвы подвижные формы элементов, и они становятся недоступными для усвоения;
- происходит интенсивный распад белков и, соответственно, активизируются процессы гниения.
Растения могут подсказать, на каком уровне залегают грунтовые воды
Присмотритесь внимательно к флоре вашего участка. Населяющие его виды подскажут, на какой глубине располагаются грунтовые пласты воды:
- верховодка – на этом месте лучше всего выкопать водоем;
- на глубине до 0,5 м — растут калужница, хвощи, разновидности осок – пузырчатая, остролистая, лисья, вейник Лангсдорфа;
- на глубине от 0,5 м до 1 м – таволга, канареечник, ;
- от 1 м до 1,5 м – благоприятные условия для овсяницы луговой, мятлика, мышиного горошка, чины;
- от 1,5 м – пырей, клевер, полынь, подорожник.
Что важно знать, планируя дренаж участка
У каждой группы растений свои потребности во влаге:
- при глубине грунтовых вод от 0,5 до 1 м могут расти на высоких грядках овощи и цветы-однолетки;
- глубину залегания водного пласта до 1,5 м хорошо переносят овощные культуры, зерновые, однолетники и многолетники (цветы), декоративные и плодово-ягодные кустарники, деревья на карликовом подвое;
- если грунтовые воды на глубине больше 2 м, можно выращивать фруктовые деревья;
- оптимальная глубина залегания грунтовых вод для сельского хозяйства – от 3,5 м.
Нужен ли дренаж участка
Записывайте свои наблюдения хотя бы некоторое время. Вы сами сможете понять, насколько нужен дренаж.
Может быть, имеет смысл просто перенаправить талые и осадочные воды по обводному руслу, а не позволять им течь через свой участок?
Возможно, надо спроектировать и обустроить ливневку и улучшить состав почвы и этого будет достаточно?
Или стоит сделать дренажную систему только для фруктовых и декоративных деревьев?

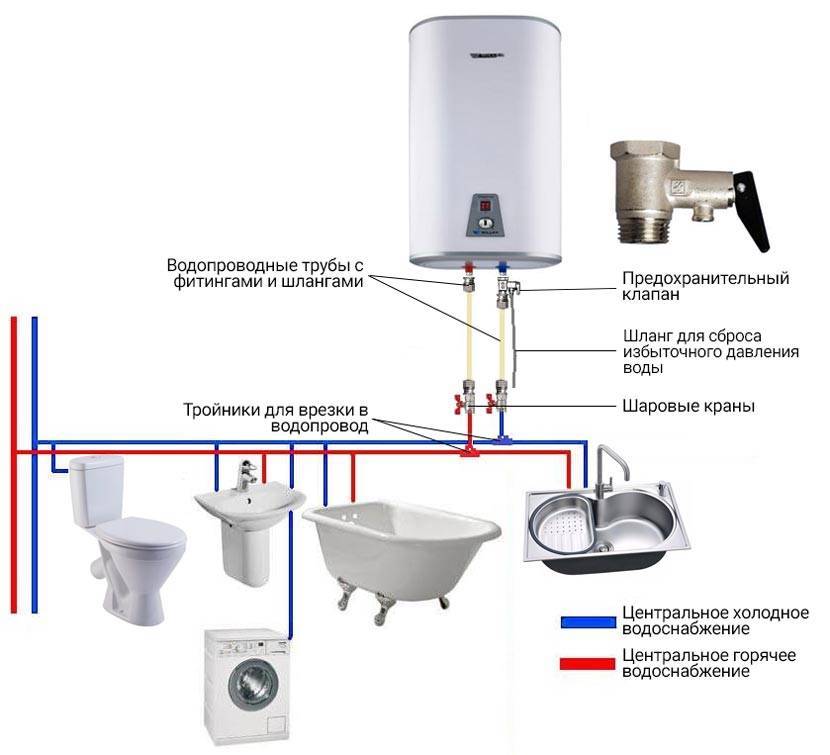

Схемы подключения к воде настенного накопительного водонагревателя
Штуцеры для подвода холодной и отвода горячей воды расположены у бойлера настенного исполнения снизу, и отмечены синим и красным цветами соответственно. Подсоединение к магистрали может быть проведено двумя способами:
- без группы безопасности;
- с группой безопасности.
Схемы без группы безопасности можно использовать при подключении водонагревателя, рассчитанного на давление, превышающее напор в магистральном водопроводе холодной воды, если этот напор стабилен. При нестабильном, сильном давлении в магистрали, предпочтение следует отдать подключению через группу безопасности.
В любом случае подключение и монтаж системы водопроводов начинают с врезки тройников в трубопроводы холодной и горячей воды после кранов, установленных на входе водопроводов в квартиру.
Внимание! Если в доме трубы давно не менялись, перед работой нужно проверить их состояние. Возможно, потребуется замена проржавевших стальных труб на новые
От тройников выполняются отводы для подключения водонагревателя. При работе бойлера кран горячей воды должен быть полностью закрыт. Холодная вода беспрепятственно поступает на нагрев, на смесители, в бачок унитаза.
На бойлере на штуцер подвода холодной воды навинчивают обратный предохранительный клапан. Он служит защитой от термического расширения воды в баке-накопителе, периодически стравливая её излишки. От сливного отверстия клапана монтируется дренажная трубка, которая должна быть направлена вниз и опускаться в ёмкость или канализацию свободно, без перегибов, которые могли бы препятствовать сливу излишков воды в баке.
Обратный предохранительный клапан
Между клапаном и водонагревателем не может быть установлена запорная арматура. А вот тройник, на ответвлении которого установлен кран для опорожнения бака, устанавливать можно, и даже рекомендуется производителями. Трубу или шланг от него необходимо вывести в канализацию, либо тройником подвести на трубу подачи холодной воды до предохранительного клапана.
Подвод воды без группы безопасности с редуктором давления: 1 — запорные вентили водопровода; 2 — редуктор понижения давления воды; 3 — запорные вентили водонагревателя; 4 — обратный предохранительный клапан; 5 — дренаж в канализацию; 6 — вентиль для слива воды из бака; 7 — накопительный водонагреватель
Если магистральный водопровод требует регулировки давления, то редуктор или группу безопасности устанавливают на входе холодной воды после магистральных кранов или на ответвлениях от тройников. Как правило, для бытовых водонагревателей в городских условиях достаточно установки редуктора давления, понижающего напор до допустимых или рекомендуемых производителем пределов.
Группу безопасности для электрического водонагревателя составляют отдельные элементы, собираемые по месту. Не путать с группой безопасности для котлов! Порядок их монтажа показан на рисунке.
Схема сборки группы безопасности: 1 — обратный клапан; 2 — тройник; 3 — «американка»; 4 — предохранительный клапан FAR на 6 бар; 5 — компрессионный фитинг для металлопластиковой трубы (слив при превышении давления)
Схема подвода воды через группу безопасности: 1 — редуктор давления; 2 — вентиль для слива бака; 3 — группа безопасности; 4 — слив в канализацию при превышении давления воды
Для горизонтальных водонагревателей подключение производится по аналогичным схемам.
Установка газового нагревателя
Установка горизонтального газового водонагревателя сложнее, чем электрического. В этом вопросе лучше обратиться к профессионалам. Но в случае самостоятельной установки необходимо четко следовать инструкциям, обозначениям и правилам. Высота потолков должна быть не менее двух метров, а площадь комнаты более 7,5 кв. метра. К тому же в комнате должно быть окно, кроме этого, в помещении обязательно должна быть дверь. Чаще всего такие приборы устанавливают на кухне, рядом с газовой трубой.
Очень хорошим способом обнаружения протечек газа является установка газового анализатора. Такой прибор обнаруживает утечку пропана и подает предупредительный сигнал. Но также обязательно наличие вентиляции. Для правильной работы газового водонагревателя к нему должен быть подведен дымоход. Он может быть включен в общую систему либо же выведен отдельно сразу на улицу. Он не должен иметь более двух изгибов под прямым углом, а его общая длина должна быть не более трех метров. При установке оборудования на деревянную стену дымоход не должен соприкасаться с ней. Обязательно проложить теплоизоляцию, к примеру, из минваты.
Нужно знать, что газовый водонагреватель не должен размещаться на несущей стене. Расстояние до противоположной стены должно быть не менее одного метра. Газовые трубы нельзя монтировать в стены. Но также нужно учесть, что газовое оборудование нельзя размещать над плитой. Нежелательно, чтобы водонагреватель подвергался постоянному воздействию солнечного света и перегревался. Для того чтобы проверить герметичность газовых труб, можно воспользоваться обычным мылом. Его нужно растворить в емкости с водой, а затем с помощью кисточки нанести на соединения труб. Если появляются пузыри, значит, имеет место утечка. И ее необходимо срочно устранить. Проверять трубы на предмет утечек запрещено с помощью огня. Это может привести к непоправимым последствиям.
Первое включение
Перед первым включением электрического водонагревателя наполняют емкостью водой. Для этой цели открывают входные и выходные вентили бойлера.
Включают линию электропитание бойлера через розетку или автомат в домовом щитке. Проверяют функциональность автоматического выключателя. Для этого используется прибор — тестером. Запускают нагрев с помощью регулятора температуры, должна появиться цветовая индикация на панели устройства.
Фиксируют начальные показания температурного датчика, затем контролируют их каждые 15 минут. Рост температуры говорит о правильно выполненном монтаже. Ожидают, когда произойдет полный нагрев воды в баке, проверяют время нагрева и температуру, чтобы они соответствовали заявленным производителем значениям.
После достижения установленной температуры, проверяют, чтобы терморегулятор самостоятельно отключил нагрев. В процессе также контролируют работу предохранительного клапана.
Через него должны выходить излишки воды при термическом расширении, чтобы корпус не взорвался от излишнего давления.
Если все конструктивные элементы электрического водонагревателя во время первого пуска, работают с параметрами заявленными производителями в техническом паспорте, то бойлер можно оставлять в автоматическом режиме.
Это интересно: Как правильно выбрать и установить встраиваемый холодильник
Виды электрических водонагревателей
Наибольшей популярностью у покупателей пользуются два типа устройств: приборы накопительного типа, их также называют бойлерами, и проточные водонагреватели.
Бойлеры для воды: необходимый современный атрибут в ванной комнате
Первые функционируют следующим образом: холодная вода поступает в специальный резервуар, снабженный нагревательным элементом.
Там она подогревается до необходимой температуры и затем подается в водопроводную систему. В проточном нагревателе резервуар-накопитель отсутствует, вода нагревается в процессе прохождения через специальную колбу, в которой размещен нагревательный элемент.
Поэтому процедура подключения к водопроводной системе устройств разных типов существенно различается.
Бойлеры проще установить, они обычно дешевле проточных нагревателей и менее требовательны к качеству электрической сети, чем проточные устройства.
Поэтому накопительные агрегаты намного популярнее. Проточные нагреватели устанавливают как можно ближе к точке разбора горячей воды, например, прямо на кран с водой.
Устройство позволяет получить горячую воду практически мгновенно, однако расходы на подогрев будут довольно большими.
Процесс самостоятельной установки электрического бойлера
Проточный электрический водонагреватель врезается в систему холодного водоснабжения. Таким образом его разумно устанавливать непосредственно в том месте, где проходит водопроводная труба. Как правило такие проточные водонагреватели имеют очень простую установку: они просто вешаются на стену и подключаются гибкими металлизированными шлангами к водопроводной системе. Также бойлер подключается к электрической сети. Обычно современные электрические водонагреватели имеют так называемую «европейскую» вилку, так что позаботьтесь, чтобы в непосредственной близости к проточному бойлеру находилась соответствующая розетка.
подключение проточного бойлера
Важным моментом является расчет необходимого сечения электрической проводки, подающей питание к водонагревателю. В том случае, если провода будут иметь недостаточный диаметр или изготовлены из не очень хорошего проводника (что крайне часто встречается в старых домах) возможно искрение и даже возгорание мест соединения проводов, либо короткое замыкание.
Как рассчитать сечение проводки к электроводонагревателю
Для расчета необходимого сечения провода, подающего питание к электрическому бойлеру нужно помнить, что 1 квадратный миллиметр медного провода может без ущерба выдержать силу тока в 10 ампер. Сила тока вычисляется по простейшей формуле: мощность электрического нагревательного элемента в бойлере делится на напряжение в российской электрической бытовой сети (220 вольт).
схема подключения накопительного бойлера
Таким образом при установке электрического водонагревателя мощностью в 8 килоВатт на необходимо разделить 8000 на 220. Искомая цифра будет равна 36, следовательно сечение медной проводки, подающей питание к такому нагревателю должна быть не менее 3,6 квадратных миллиметров. Сечение провода обозначается в его маркировке и обычно кратно цифре «1». Таким образом нам необходим провод из меди, каждая жила которого будет иметь сечение не менее 4 квадратных миллиметров.
После планирования и монтажа электропитания можно приступать непосредственно к установке бойлера.
Подключение накопительного электрического бойлера
Мощность нагревательного элемента в накопительном водогрейном бойлере обычно не превышает 5 килоВатт. Таким образом для его подключения вполне хватит медного кабеля с сечением в полтора квадратных миллиметра. В таких устройствах часто устанавливают термостат, который «следит» за наличием горячей воды в баке и может, при необходимости поддерживать температуру в нем на нужном, заданном уровне. Установка и подключение накопительного электрического бойлера также не представляет собой ничего сложного, вы вполне можете обойтись без услуг мастера и сделать всё своими руками.
Учтите, что накопительный бойлер, да еще заполненный водой будет иметь приличный суммарный вес. Таким образом исключается установка таких приборов на легких гипсокартонных стенах – они просто рухнут под его тяжестью.
После покупки накопительного бойлера необходимо распаковать его и найти места крепежа. В соответствии с их расположением необходимо разметить место крепления на стене. Для этого воспользуйтесь рулеткой, карандашом и строительным уровнем. При разметке отверстий учитывайте способ подводки воды к вашему бойлеру, оставьте необходимое место для размещения кранов, шлангов и труб.
Отверстия под пробки при монтаже бойлера лучше делать перфоратором. В отверстия вставляем дюбеля, проверяем надежность их крепления. Выбирайте такие дюбеля, которые смогут выдержать суммарный вес бойлера (обычно это от 35 до 90 кг) и вес воды в баке.
Кроме того, для установки бойлера необходимо запастись дополнительным оборудованием – шаровыми кранами, сгонами (которые выравнивают диаметры труб при их соединении).
необходимое оборудование
Соединение водопровода с электрическим бойлером проще всего проводить через запорную арматуру и затем через гибкую подводку. Входной патрубок для холодной воды обозначается на бойлере синей меткой. Кроме того, на входном патрубке нужно обязательно установить клапан, который будет сбрасывать лишнее давление в системе (обычно такие клапаны идут в комплекте). Как вариант – перед запорной арматурой можно установить и кран-тройник с присоединенным сливным краном. Это позволит быстро сбрасывать воду из бойлера при проведении технического обслуживания. Все места резьбовых соединений герметизируются фум-лентой или паклей.
К выходному патрубку присоединяется гибкая подводка, которая будет направлять горячую воду в соответствующую магистраль.
После подсоединения всех резьбовых соединений открываем воду и проверяем систему на герметичность, затем подключаем устройство к электрическому питанию и начинаем эксплуатацию.
Подключать накопительный бойлер лучше к отдельной электрической розетке. При подключении следим, чтобы суммарная сила тока на одной розетке не превышала возможности вашей электропроводки. Лучше, если электрический бойлер будет подключен к питанию по всем правилам – с соблюдением заземления.
После подачи напряжения на электрическом бойлере должен загореться индикатор работы. Прочитайте инструкцию и меняйте температурный режим работы по вашему желанию.
Установка бойлера
Газовые водонагреватели накопительные, бойлеры устанавливаются чаще всего в частных домах, в специально оборудованных котельных. Объем газового бойлера может быть от 20 до 200 литров. Самое большое преимущества бойлера перед газовой колонкой, это то, что можно получить сразу большое количество воды и подавать ее к разным точкам. Понятно, чем больше объем бойлера, тем больше воды можно нагреть.
Газовые бойлеры работают при любом давлении газа и воды. Если у вас низкое давление воды или газа, то покупать надо только бойлер.
По сравнению с электрическим, вода в таком бойлере нагревается быстрее в два раза. Но обязательное условие – наличие дымохода.
Накопительный газовый водонагреватель — бойлер
Схема подключения газа к бойлеру такая же, как и к газовой колонке. Перед водонагревателем устанавливается отсекающий кран и фильтр, чтобы загрязнения не попадали в горелку. Если бойлер работает на сжиженном газе, то для нормализации давления ставится редуктор.
Самое главное, о чем надо помнить при установке и ремонте газового водонагревателя, о повышенных мерах безопасности.
Если газовый водонагреватель не предусмотрен
В доме, где разрешена установка газового оборудования, такого как плита, может быть запрещена установка колонки. Это ограничение относится к домам где более 11 этажей. На монтаж колонки в такой квартире не выдаст разрешение ни один контролирующий орган, так как это опасно для жильцов.
Помимо этажности поводом для отказа может стать перепланировка. Квартиры-студии не подходят для установки газового оборудования, так как приборы должны устанавливаться в нежилых помещениях.
Если кухня совмещена с жилой комнатой, то это делает использование газовых приборов незаконным. Перед перепланировкой нужно учитывать эти ограничения. Это же можно отнести к квартирам, где кухня отсутствует или является общей.
Галерея изображений
Фото из

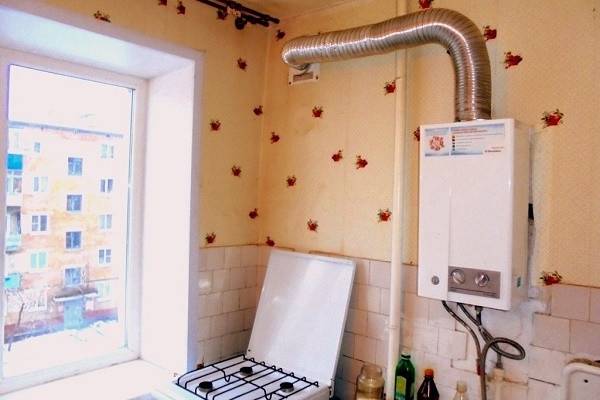

Газовые водонагреватели с проточным принципом действия в квартирах преимущественно используются для подготовки горячей воды, в старых двухэтажных постройках могут служить агрегатом для поддержания температуры теплоносителя
Установка газовой колонки допускается в домах не выше пяти этажей, не подключенных к централизованной системе ГВС. В высотных домах, подключенных к центральному ГВС, газовое оборудование не устанавливается
Газовыми проточниками оборудуют также небольшие частные дома, площадь которых не превышает 150 м²
Проточный водонагреватель обрабатывает проходящую через него воду в объеме, необходимом для сиюминутного использования
Газовая колонка не предназначена для формирования запаса горячей воды и поддержания ее температуры, что объясняет ее небольшие, удобные для эксплуатации размеры
Газовые проточные водонагреватели для квартир выпускают в настенном исполнении. Располагать их следует так, чтобы был гарантирован свободный доступ для обслуживания колонки и узлов ее подключения
В одном помещении не допускается установка более двух газовых колонок. Разрешено использование и проточного, и накопительного оборудования в количестве по 1 шт. Исключение — многоуровневые квартиры
Газовое нагревательное оборудование допускается к установке только в частных квартирах и домах, запрещено размещение в общежитиях, спортзалах, гостиница, т.е. там, где к использованию могут быть допущены разные люди

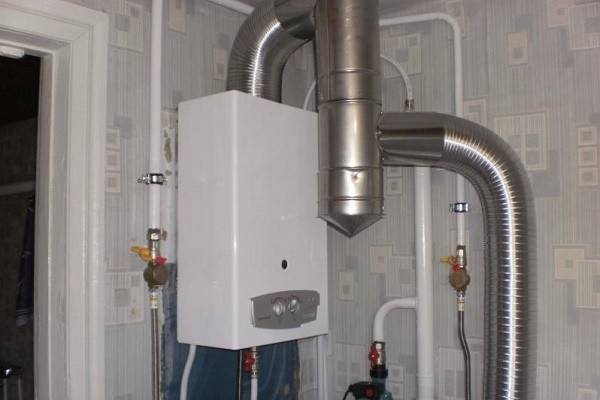

Проточный газовый водонагреватель
Производительный малогабаритный прибор
Эксплуатация колонки в частных домах
Преимущества газовой колонки
Компактные размеры проточного оборудования
Особенности размещения нагревателя
Два газовых водонагревателя в одном помещении
Монтаж нагревателя только в жилых домах и квартирах
Если дом не попадает под эти ограничения, то необходимо собрать пакет документов для регистрации прибора.
Порядок действий выглядит следующим образом:
- Написать заявление в газораспределительную фирму.
- Получить план из БТИ или Росреестра.
- Предоставить выписку из Росреестра, подтверждающую право собственности.
- Обратиться в профильную организацию для составления проекта.
- Найти аттестованных специалистов из организации, которая имеет допуск к газовым работам.
После этого специалисты сделают врезку в газовую трубу, подключат прибор и сдадут водонагреватель в эксплуатацию.
Для определения возможности установки нужно внимательно изучить кадастровый паспорт квартиры. Там можно найти информацию о параметрах помещения, где планируется монтаж водонагревателя (+)
Крайне не рекомендуется своими руками выполнять установку газовой колонки в обход законного порядка. Эти действия не только ведут к штрафным санкциям, но и подвергают опасности жизни людей.
Проект установки водонагревателя на газовом топливе выглядит так. На нем обозначено место подключения прибора, а также разводка газовых труб (+)
Установка электрического водонагревателя малого объема
Накопительные бойлеры малого объема призваны решить локального проблему горячего водоснабжения. Как правило, место их дислокации — кухня или рукомойник ванной комнаты.
План установки маленького нагревателя остается неизменным и во многом повторяет шаги, описанные для их полноразмерных собратьев. Однако есть нюансы, которые следует учитывать:
- Необходимо четко определиться с местом установки. От него будет зависеть модель нагревателя и тип подводки труб. В продаже есть бойлеры с нижней подводкой, которые устанавливаются выше уровня столешницы (в нише, шкафу или занимают часть рабочей зоны) и с верхним расположением штуцеров, предназначенные для установки ниже уровня рабочей поверхности (под раковиной).
- Перед покупкой нагревателя нужно скрупулезно измерить предполагаемое место установки. Правило: «Семь раз измерь, один раз купи», позволит установить бойлер без применения лобзика и кардинальной «перекройки» мебели.
- Для нагревателей с верхним расположением подвода воды, установка ответвлений для слива лишена смысла. Для обслуживания или ремонта проще будет демонтировать наполненный бойлер. Для нагревателей с нижним подводом крайне желательна установка ответвлений. Объем воды хоть и невелик, но «ловить» его при демонтаже нагревателя — занятие не из приятных.
Виды электрических водонагревателей
Есть две большие группы: проточные и накопительные. Проточные водонагреватели подогревают воду, которая через них проходит. В связи с этим имеют относительно небольшие размеры, но очень высокую мощность — до 24 кВт, но это — максимум. Для мытья посуды и принятия душа достаточно мощности в 4-6 кВт, для принятия ванной — 10-12 кВт. Так что для подключения такого оборудования требуется выделенная линия электропитания с УЗО.
Водонагреватели разного типа
Накопительные водонагреватели называют еще «бойлеры», они имеют резервуар и небольшую, по сравнению с проточными, мощность — от 0,8 кВт до 4 кВт. Тем не менее, для них тоже желательна отдельная линия электропитания. Размеры бойлеров зависят от объема воды, которая содержится в резервуаре. Форма у них цилиндрическая, а цилиндр может располагаться вертикально (более дешевый вариант) и горизонтально (стоят дороже).
Место для установки водонагревателя выбирают в основном в зависимости от имеющихся условий подключения. Чаще всего это или санузел или кухня: в обоих помещениях подведена вода. Во вторую очередь место выбирается из эстетических соображений: чтобы оборудование не очень «бросалось» в глаза. С этой точки зрения выбирают обычно туалет или ванную. При наличии места, этот выбор оптимальный.
Подключение к системе водоснабжения
Шланги и другие элементы соединений, используемых для присоединения к водопроводу, должны выдерживать температуру не менее 80°С и расчетное давление.
Таблица определения объема водонагревателя.
Избегайте непосредственного соединения двух разных металлов, например, стали (в водопроводных трубах) и меди. Применяйте диэлектрический переходник.
Соединение водопровода с бойлером производите через запорную арматуру и потом через гибкую проводку. Входной патрубок холодной воды обозначен синей меткой. На нем нужно смонтировать клапан для сброса лишнего давления в системе.
Перед запорной арматурой можно установить также кран-тройник с присоединенным к нему сливным краном. При проведении ремонта или техобслуживания это даст возможность быстро сливать воду из бойлера. Места резьбовых соединений герметизируйте паклей или ФУМ-лентой. К выходному патрубку присоедините гибкую подводку, направляющую нагретую воду. После подсоединения откройте воду и проверьте систему на герметичность, потом подключитесь к электропитанию.
- Провода электропитания водонагревателя «Аристон» подключите к винтовым зажимам термостата.
- При подключении соблюдайте фазы — L, A или P1 — фазный провод, N, B или Р2 — нулевой.
- Подключите провод заземления к зажиму на корпусе водонагревателя.
- Подключите клеммы контрольной лампы к контактам.
- Нажмите кнопку термостата.
- Закройте крышку.
- Перед включением в сеть проверьте наполнение бойлера водой.
Электропровод нужно спрятать в гофру из негорючего материала или в стену. Монтаж бойлера предусматривает заземление, которое нельзя делать на металлические предметы или трубы: например, водопровод, канализацию и т.д.
Оборудование косвенного нагрева
Большой бак без ТЭНа. Источник тепла – отопительные системы с газовым/топливным котлом, солнечными батареями. Крепятся к стене/полу, объемы больше 500 литров.
Конструктивные элементы
- Кожух, изолят полиуретановый.
- Теплообменник.
- Прибор циркуляции.
- Анод.
- Трубки подхода/выхода жидкости.
- Термостат.
Различия объема, мощности
Рассчитать нужный объем нагревателя для дачи несложно. Нужно замерить количество использующейся жидкости для гигиенических процедур, мытья посуды, других бытовых нужд.
Например, за 24 часа три человека расходуют 180 л. Можно купить прибор меньшего объема. Обычно горячая жидкость 60-75
С разбавляется холодной, в результате выходит 250 литров в среднем. Рассчитайте нужный объем самостоятельно.
Мощность влияет на скорость подогрева. Не готовы ждать долго по приезду на дачу? Нагреватели отключаются в период отсутствия хозяев. Берите предельно мощное оборудование – сможете быстро, комфортно принять душ.
Удобны варианты с двумя ТЭНами: два работают на нагрев, один поддерживает нужную температуру. Обеспечивается быстрый нагрев, экономятся ресурсы, когда нет нужды в подогретой воде.
На оборудовании обязательно указывается мощность, максимально высокая температура, скорость согревания. Стоит помнить, зимой вода центральной системе холоднее на 10 градусов, чем в летний период.
Подготовка
Выполнение правильных подготовительных мероприятий является залогом успешной установки водонагревателя в квартире
Сначала целесообразно ознакомиться с инструкцией, прилагаемой к прибору производителем, уделяя повышенное внимание вопросу техники безопасности при монтаже и эксплуатации прибора.. Не менее важным моментом станет грамотный выбор места для крепления водогрейного оборудования. Не менее важным моментом станет грамотный выбор места для крепления водогрейного оборудования
Не менее важным моментом станет грамотный выбор места для крепления водогрейного оборудования.
В этом случае обязательным является строгое соблюдение нескольких аспектов:
- доступность установленного водогрея для профилактических мероприятий и обслуживания в условиях эксплуатации;
- тип стены и её способность выдерживать вес устанавливаемого водонагревателя, заполненного водой;
- состояние электрической проводки и, при необходимости, исправление всех выявленных недочетов;
- соответствие электрической проводки характеристикам водогрейного прибора и требованиям, выдвигаемым изготовителем к эксплуатации прибора.
Не менее важно произвести качественную диагностику состояния всей водопроводной системы, включая правильность функционирования стояков и труб
Особое внимание уделяется качеству воды, которая будет поступать в водогрейное оборудование, и определиться с необходимостью установки фильтра
На стадии подготовки особое значение придаётся правильному выбору места под крепление водонагревателя, так как только в этом случае будет гарантирована простота монтажа, обслуживания и эксплуатации оборудования.
Установка проточного водонагревателя своими руками
Главной чертой таких устройств является их небольшой вес и габариты, это значительно расширяет способы и места их установки. Поскольку вода должна нагреваться быстро, бойлеры проточного типа оснащены достаточно мощными ТЭНами. Это делает требования к проводке более строгими. В зависимости от мощности прибора, необходимо прокладывать кабель от 4 до 6 кв.мм. Кроме того, необходимо узнать, какую силу тока способен выдержать счетчик. Если это значение меньше 40 А, придется заменить и его. Для установки проточного водонагревателя своими руками вам потребуется автоматический переключатель на 40 А, кабель ПВС 3х8 в том случае если проводка не рассчитана на подключение электроплит.
Схема подключения проточного водонагревателя.
Решив проблему с проводкой и счетчиком, можно переходить непосредственно к монтажу. Установка водонагревателя такого типа осуществляется двумя способами: временным и стационарным. Временный функционирует с помощью душевого шланга, при работе горячего водоснабжения его можно отключать. Установка бойлера таким способом требует подачи холодной воды. Для этого в трубу холодного водоснабжения врезают тройник, устанавливают запорный кран и соединяют с вводом водонагревателя при помощи гибкого шланга. При открытии крана холодной воды открывают вывод нагретой воды, включают прибор в сеть и через 30 сек получают горячую воду.
При стационарной установке водонагревателя своими руками подача холодной и забор нагретой воды будет производиться параллельно системе общего водоснабжения. Для этого требуются два тройника, которые врезают в трубу холодной и горячей воды. Устанавливают краны, соединения герметизируют с помощью пакли с ФУМ-лентой или специальной пастой. Далее, в зависимости от типа подключения, трубу с холодной водой соединяют с вводом в бойлер.
Вывод нагретой воды с помощью шлангов или металлопластиковой трубы соединяют с краном горячей воды. Открывают краны и смеситель, проверяют герметичность соединений, если течи отсутствуют, прибор включают в сеть. После этого из смесителя пойдет горячая вода.
При стационарном подключении, устанавливая водонагреватель, нужно помнить о необходимости перекрытия стояка горячей воды, если вы живете в многоквартирном доме.
Особенности установки настенного водонагревателя
В первую очередь при монтаже настенного водонагревателя необходимо убедиться, что стена выдержит дополнительную нагрузку. Производители оборудования рекомендуют при расчётах брать четырёхкратный вес бойлера, наполненного водой. Но так как мало кто может правильно выполнить расчёт нагрузок строительных конструкций, следует руководствоваться следующими правилами:
- Несущая стена способна выдержать массу практически любого бытового водонагревателя.
- При монтаже бойлера на простенки, в особенности в «хрущёвках», или стены из пустотелого кирпича, баки небольшой ёмкости ещё можно навешивать просто на анкерные крепления. Более-менее вместительные накопители лучше устанавливать на стену, усиленную стойками или крепить на сквозные болты, зафиксированные для надёжности стяжкой.
Крепление накопительного бойлера к стене
Правила безопасности
Сразу после установки бойлера рекомендуется установить УЗО мокрой группы электропроводки. Это специальное устройство, которое может спасти вам жизнь в случае пробоя электрического тока через ТЭН на воду и через воду на вас или на членов вашей семьи.
Внимание! В комплекте бойлера может не идти шнур с вилкой, это нормальная ситуация! Такие приборы запитываются к сети на-прямую. Это косвенно сделано для того, чтобы подключением вашего бойлера занимался электрик, который параллельно оценит пропускную способность вашей проводки и сделает вывод, предназначена ли она вообще для таких нагрузок!
Особенности установки настенного водонагревателя
В первую очередь при монтаже настенного водонагревателя необходимо убедиться, что стена выдержит дополнительную нагрузку. Производители оборудования рекомендуют при расчётах брать четырёхкратный вес бойлера, наполненного водой. Но так как мало кто может правильно выполнить расчёт нагрузок строительных конструкций, следует руководствоваться следующими правилами:
- Несущая стена способна выдержать массу практически любого бытового водонагревателя.
- При монтаже бойлера на простенки, в особенности в «хрущёвках», или стены из пустотелого кирпича, баки небольшой ёмкости ещё можно навешивать просто на анкерные крепления. Более-менее вместительные накопители лучше устанавливать на стену, усиленную стойками или крепить на сквозные болты, зафиксированные для надёжности стяжкой.
Крепление накопительного бойлера к стене
Электрическая часть монтажа
Подключение накопительного водонагревателя к электропитанию кажется задачей очень простой, поскольку для этого нужно просто включить прибор в розетку. Бытовые нагреватели обычно рассчитаны на стандартное напряжение в 220 В.
Но каждый, кто хоть немного знаком с работой электрических сетей, понимает, что для таких мощных приборов обычная розетка может оказаться совершенно непригодной.
Для начала следует оценить состояние электропроводки в квартире или доме и выяснить, на какую максимальную нагрузку она рассчитана. Подключение к одной линии одновременно нескольких приборов высокой мощности может стать фатальным для системы.
Например, если одновременно включить нагреватель и бытовую электроплиту/автоматическую стиральную машину, проводка может перегореть, вызвать пожар и т.п.
Безопаснее и надежнее подвести отдельный кабель для водонагревателя от электрощита. Важнейший показатель в этой ситуации – сечение электрического кабеля. Минимальное сечение кабеля можно вычислить, используя специальные таблицы.
При этом следует учитывать рабочее напряжение, фазы, материал, из которого изготовлен кабель, будет ли проводка скрытой и т.п. Для водонагревателей обычно используют двужильный медный или алюминиевый кабель, напряжение 220 В, одна фаза.
Эта таблица поможет выбрать кабель подходящего сечения для подключения накопительного водонагревателя к электропитанию. Использование некачественного кабеля может вызвать опасную аварию
Если нагреватель устанавливают в помещении с повышенной влажностью (ванной комнате, кухне и т.п.), следует использовать специальные влагозащищенные розетки.
Кроме того, для двухфазных котлов практически всегда необходимо устанавливать УЗО – устройство защитного отключения. Кабель также должен быть защищенным от влаги, а также прочным и достаточно эластичным.
Чаще всего накопительные водонагреватели устанавливают в местах с повышенной влажностью, например, в ванной комнате. Здесь необходимо использовать специальные влагозащищенные розетки
Не стоит экономить на кабеле, покупая продукцию сомнительного качества. Кроме того, брать электрокабель для подключения накопительного нагревателя нужно с достаточным запасом. Провод не должен находиться в натянутом состоянии.
Перед подключением следует внимательно изучить маркировку кабеля. Неопытные новички иногда путаются и подключают фазу к контуру заземления.
Если опыта в выполнении электромонтажных работ нет, имеет смысл обратиться за консультацией к опытному электрику или поручить ему выполнение этого этапа установки водонагревателя.
В обязательном порядке следует позаботиться о заземлении нагревателя. Для этого можно использовать кусок металлической проволоки, один конец которой закрепляют на корпусе нагревателя, а второй присоединяют к контуру заземления.
