Установка кассетных кондиционеров: технологические правила монтажа бытового “кассетника”

Применение и принцип установки

Благодаря особенностям конструкции и функционирования, а также привлекательному внешнему виду и широким эксплуатационным возможностям такого устройства кассетное климатическое оборудование устанавливается в жилых помещениях, а также на объектах гражданского, промышленного и полупромышленного типа.

Единственным ограничением при использовании подобной техники является высота комнаты. В квартире со стандартной высотой потолков 2,5 м установка кассетного кондиционера исключена, так как помимо того, что конструкция подвесного потолка будет скрадывать пространство, сам внутренний блок дополнительно займёт место.

Учитывая такую особенность, главной рекомендацией при монтаже устройства является соблюдение высоты помещения, которая не должна быть ниже 3,0 м.

Соблазн установить в доме или в офисе такую технику велик, так как помимо своей основной функции – охлаждения помещения, кассетная климатическая техника способна работать ещё и на нагрев, дополнительно к тому осушая воздушную среду, если в этом есть необходимость, или в случаях, когда оборудование планируется использовать на объектах с высоким уровнем влажности. Но этим не ограничиваются возможности кассетного устройства, так как наряду с прочими функциями система кондиционирования на базе данного оборудования дополняет собой систему вентиляции. Однако эффективность притока воздуха невелика – всего 10% от общего объема. Но всё же даже столь небольшая возможность забора воздушных потоков с улицы является боле выигрышной, недели отсутствие таковой в принципе.

Монтаж кассетного кондиционера, как уже было сказано, осуществляется под потолком. Но это касается только внутреннего блока. Наружная рабочая часть оборудования располагается снаружи здания на участке несущей стены, который выбирается с учётом конфигурации помещения и особенностей прокладки соединительных трасс между двумя блоками. Уровень шума кассетного устройства невелик, так как компрессор является частью конструкции наружного блока, соответственно, внутри помещения техника работает максимально бесшумно. Внутренний блок содержит в себе испаритель, наружная рабочая часть оборудования включает в себя компрессор, конденсатор, вентилятор.

Как правило, монтаж такой техники производится с участием специалистов, так как кассетное устройство помимо непосредственной сложности крепления и организации отводящих, а также приточных воздушных коммуникаций, подразумевает наладку оборудования. Если моноблочные или стандартные бытовые сплит-системы допускают самостоятельную установку ввиду того, что такая техника намного проще по конструкции, то монтаж кассетных устройств порой физически затруднительно произвести. А наладка подобного оборудования требует определённых навыков для проведения работ такого рода ввиду наличия множества узлов, включая электронику и автоматику.

Как выбрать нужную сплит-систему

Прежде всего, следует уделить внимание рабочим параметрам климатического оборудования. Конструкция системы. Выбирают устройство, подходящее:. Конструкция системы. Выбирают устройство, подходящее:

Конструкция системы. Выбирают устройство, подходящее:

• по форме;
• по конфигурации;
• по размеру.

Мощность. Нужно рассчитать мощность сплит-системы с учетом фактической площади комнаты, в которой будет функционировать устройство.

Функциональность. Нужно определиться, какие функции будет выполнять кондиционер, кроме охлаждения воздуха. Это могут быть:

• подогрев воздушных потоков;
• фильтрация;
• озонирование;
• увлажнение и пр.

Энергоэффективность. Следует сопоставить охлаждающую способность прибора с потребляемой мощностью.

Уровень шума. Если сплит-система будет установлена в спальне, этот показатель окажется особенно важным.

Разновидность. Можно выбрать устройство:

• инверторное;
• классическое.

Бренд производителя. Всегда хочется установить систему, выпущенную компанией, что уже успела отлично зарекомендовать себя. Хотя стоит такое устройство дороже.

Как работает кассетная система?

Собственно, принцип действия классической системы кондиционирования здесь не меняется. Также используется хладагент из числа тех марок, что чаще всего применяются на практике. То есть, к примеру, хладагент R410A и подобные хладоны.

Процедура заправки фреоном кассетной сплит-системы ничем не отличается от такой же процедуры, выполняемой для других видов систем кондиционирования. Виды хладонов используются также аналогичные

Таким веществом заправляется контур системы при условии полноценной сборки кассетной установки, объединяющий наружный и внутренний модули. Рекомендуем ознакомиться с тонкостями самостоятельной заправки системы фреоном.

После включения кассетной сплит-системы в работу, хладон циркулирует внутри контура за счёт работы компрессора. Его циркуляция приводит к охлаждению испарителя.

Через находящийся в корпусе кассеты внутреннего модуля испаритель, вентилятором протягивается воздух, который засасывается сквозь воздухозаборную решетку. Охлажденный испарителем, воздух подается на выход в боковые каналы, оснащенные жалюзи.

На картинке хорошо видны четыре канала выхода обработанного воздуха, расположение которых обеспечивает равномерное поступление потоков на территорию обслуживаемого помещения

Конструкция боковых каналов имеет характерное исполнение – загиб исходящей части примерно на 30-35 градусов. Поэтому исходящий из каналов кассеты охлажденный воздушный поток направляется не вертикально вниз, а в стороны.

Учитывая наличие выходов каналов по всем четырем сторонам распределительной панели, воздушный поток распределяется равномерно по четырем направлениям.

Виды кондиционеров: моноблочные, сплит-системы и мульти-сплит системы

По конструктивному исполнению все кондиционеры делятся на два вида: «моноблочные», состоящие из одного блока и «сплит-системы» (от английского слова «split» — «разделять»), состоящие из нескольких блоков. Если сплит система состоит из трех или более блоков, то она называется «мульти сплит-система»:

• Моноблочные кондиционеры состоящие из одного блока (оконные, мобильные и крышные кондиционеры). В таких кондиционерах все элементы размещаются в едином корпусе, что позволяет упростить конструкцию кондиционера и снизить его стоимость.

• Сплит-системы — состоящие из двух блоков (настенные, канальные, кассетные и другие типы кондиционеров). Кондиционер типа сплит-система разделен на два блока — наружный и внутренний, которые соединены между собой электрическим кабелем и медными трубами, по которым циркулирует фреон. Благодаря такой конструкции наиболее шумная и громоздкая часть кондиционера, содержащая компрессор, вынесена наружу. Внутренний блок можно разместить практически в любом удобном месте квартиры или офиса.

  Все современные сплит-системы снабжены пультом дистанционного управления с жидкокристаллическим дисплеем. С его помощью можно задавать желаемую температуру с точностью до 1 градуса, устанавливать таймер для автоматического включения и выключения кондиционера в заданное время, регулировать направление воздушного потока и многое другое.

  Еще одним преимуществом сплит-систем является большой выбор различных типов внутренних блоков. Среди них выделяют следующие модификации: настенный, канальный, потолочный, колонный и кассетный кондиционер. При этом бытовые сплит-системы бывают только настенного типа, все остальные кондиционеры — полупромышленные. Заметим, что применительно к сплит системам названия «кондиционер» и «сплит система» являются синонимами, то есть можно говорить «канальный кондиционер», или «канальная сплит-система», или «кондиционер канального типа».

• Мульти сплит системы являются разновидностью сплит систем. Их отличие в том, что к одному внешнему блоку подключается не один, а несколько внутренних блоков  обычно от 2 до 4–5 штук (каждый внутренний блок управляется индивидуальным
  пультом управления). При этом внутренние блоки могут быть не только разной мощности (обычно от 2 до 5 кВт), но и разных типов. Такое конструктивное решение позволяет экономить место на наружной стене здания и не так сильно портить внешний вид наружными блоками. При этом, вопреки распространенному мнению, замена нескольких сплит систем на одну мульти сплит систему не приводит к выигрышу в цене, поскольку стоимость оборудования примерно такая же, а трудоемкость и стоимость монтажа в 1,5  2 раза выше из-за более длинных коммуникаций. Кроме этого, при выходе из строя внешнего блока мульти сплит-системы перестают работать все внутренние блоки. Поэтому мульти сплит системы обычно используют только при невозможности размещения нескольких внешних блоков на наружной стене здания.

  Мульти сплит системы принято делить на «фиксированные» и «наборные». «Фиксированные» мульти сплит-системы продаются готовыми комплектами, в которые помимо одного наружного блока входит определенное количество внутренних. Изменять количество или типы внутренних блоков нельзя. Такие системы относятся к бытовому оборудованию и обычно имеют 2 или 3 внутренних блока. В «наборных» мульти-сплит системах к одному внешнему блоку из широкого модельного ряда подбирается несколько внутренних, обычно до 4–5 штук. При этом ограничено только максимальное количество блоков и их суммарная мощность. Внутренние блоки могут быть разных типов. Такие мульти сплит-системы относятся к полупромышленному оборудованию. Если же количество внутренних блоков превышает 5–6 штук, то это уже промышленная мультизональная система.

Установка

Определившись с оптимальным месторасположением, можно приступать к монтажу внутреннего и внешнего блоков, особенности установки которых пошагово описаны ниже.

Внутреннего блока

Монтировать внутренний блок следует так, чтобы длина соединительной трассы была как можно меньшей. Существует ряд рекомендаций, которые должны быть учтены при установке.

1. Не допускается монтировать внутреннюю часть сплит-системы напротив кровати или кресел – прямой поток холодного воздуха негативно отразится на здоровье человека.
2. Не рекомендуется крепить испаритель менее чем в 10 сантиметрах от потолка. Это обеспечит необходимый забор воздуха и эффективную работу устройства.
3. Не допускается установка оборудования над шкафами, антресолями или иной мебелью. Во-первых, устройство не будет правильно функционировать, а во-вторых, при включении оно будет сдувать пыль с поверхностей.

Внутренний блок нужно разместить так, чтобы обеспечить к нему свободный доступ для проведения обслуживания или ремонта. Поблизости должна быть отдельная розетка, к которой не будет подключаться другая техника. Использование удлинителей не допускается — при необходимости нужно удалить оригинальный кабель питания и подключить новый, подходящей длины.

Сам процесс монтажа оборудования выглядит следующим образом. В стене пробивается отверстие для вывода соединительной магистрали. Далее делается разметка, после чего монтируется пластина для установки блока. К самому кондиционеру крепится магистраль необходимой длины, после чего она проводится в отверстие наружу, а внутренний блок вешается на закрепленную пластину.

Внешнего блока

Наружный блок должен быть размещен по возможности так, чтобы сократить длину соединительной магистрали. Его установка также требует соблюдения ряда правил.

1. Не допускается размещать наружную часть сплит-системы около окон, тем более соседских, потому что шум во время работы техники может мешать людям.
2. На блок не должны попадать атмосферные осадки или прямые лучи солнца. В противном случае над компрессором необходимо соорудить защитный козырек.
3. Не следует крепить агрегат возле деревьев, потому что ветки могут попасть в блок и повредить его.
4. Поблизости должны отсутствовать газовые трубы.
5. Дренажную трубку во время установки нужно отвести подальше, чтобы вода не лилась под стены дома. Также не стоит допускать, чтобы жидкость текла на тротуар на головы проходящих людей.
6. Блок должен быть размещен так, чтобы можно было легко провести обслуживание или ремонт.

Если агрегат устанавливается непосредственно на переднюю или боковые стенки балкона, нужно учитывать их прочность. Если они ветхие, стенки следует дополнительно укрепить.

Если есть возможность, магистраль нужно закрепить внутри балкона. Это защитит ее от воздействия высоких и низких температур, осадков и случайных повреждений. Закрыть ее разрешается декоративным коробом.

На балконный или кирпичный парапет лоджии или балкона компрессор устанавливается на кронштейны, закрепленные анкерами. Если балкон металлический, к нему можно приварить уголки. В ряде случаев с внутренней стороны парапета прикладывают металлическую пластину и устанавливают кронштейны сквозным креплением. Нужно учитывать, что внешний блок не должен быть размещен вплотную к стенам — сбоку и сзади требуются зазоры для естественной циркуляции воздуха.

Установка на застекленной лоджии

Несмотря на то, что установка наружного блока на застекленной лоджии не допускается, иногда такой монтаж все-таки выполняют.

При таком виде монтажа также есть перечень рекомендаций.

1. Если установка кондиционера проводится перед остеклением балкона, можно заказать специальный короб для внешнего блока, который позволит вывести тепло наружу.
2. Для отвода тепла агрегат допускается разместить непосредственно напротив открывающейся створки окна, чтобы горячий воздух выходил наружу.
3. Кондиционер можно установить, сделав в боковой стенке вырез под наружный блок. Устройство вставляется в него и надежно фиксируется.
4. При монтаже внутри лоджии нужно ставить емкость, в которую будет отводиться конденсат. Необходимо будет следить за ее наполнением и регулярно выливать скопившуюся жидкость.
5. Лучшим решением станет подключение дренажа к канализации, но это может быть слишком сложно в зависимости от планировки квартиры.

После того, как наружный блок закреплен, к нему подключают выведенную магистраль, выполняют вакуумирование, запускают хладагент, а затем проводят пробный запуск. Если техника исправно работает, отверстие в стене запенивают, чтобы не допустить потери тепла и сквозняков.

Общие рекомендации по установке

В комнатах с высокими потолками

Для того чтобы прибор прослужил максимальный срок, необходимо правильно подобрать место как для внутреннего, так и для внешнего блока.

• Внутренний и внешний модули не рекомендуется располагать в тех местах, где есть вероятность попадания на них машинного масла.
• Нежелателен монтаж в помещениях или местностях, где есть повышенное содержание соединений серы и различных солей. Это может быть территория термальных источников или морское побережье.
• Плохо переносится соседство с оборудованием, которое является источником высокочастотных помех. Они являются препятствием для индуктивных токов, которые присутствуют в двигателях агрегата.
• Недопустима установка в помещениях, где присутствуют испарения различных кислот и других химических соединений. Это, например, могут быть лаборатории.
• В помещении не должно скапливаться горючих газов.
• Проводка должна выдерживать оказываемую нагрузку.
• Высота потолков должна быть от 2,5 м.
• Потолок должен быть прочным и иметь небольшие отклонения в горизонтальной плоскости.
• После полного монтажа на пути у воздушного потока не должно быть никаких препятствий.
• Должен быть контур заземления.
• Модули монтируются на металлическую основу, поэтому она тоже должна быть заземлена.
• Не вынимайте конструкцию из заводской упаковки до ее доставки на место.
• Обеспечьте достаточное пространство для беспрепятственной распаковки и сборки.

Плохо переносят высокое содержание солей в воздухе

Устройство кассетных кондиционеров

Рассмотрим особенности таких агрегатов, представляющих собой систему из двух компонентов. Один находится снаружи, второй размещают непосредственно под потолком помещения. Это похоже на схему размещения обычного кондиционера, как HSU-09HT203/HSU-09HUN103.

Наружный блок

В конструктиве и внешности нет никаких отличий от блока, присутствующего в настенных сплит-системах, типа CH-S07GKP8, которые крепятся на здания снаружи. Для размещения этой части устройства подойдут внешние стены, крыши, балконы.

Внутренний блок

Производят компонент, как правило, учитывая размеры выпускаемых потолочных секций – 600 на 600 либо 1200 на 1200 мм. Толщина блока прямо влияет на то, сколько места по высоте под потолком займет устройство. Поэтому сегодня разрабатываются как можно более «тонкие» модели.

Конструктивно внутренний элемент – это агрегат, состоящий из:

• внешнего корпуса и присоединительной коробки;
• съемной решетки;
• теплообменника;
• вентилятора;
• фильтра очистки воздуха;
• панели управления воздушным потоком.

Теплообменник располагают по периметру. Функция дренажных насосов, которыми оснащают такие аппараты – отводить образующийся в процессе работы конденсат. Иначе вода может капать сверху, что, естественно, некомфортно.

Кроме того, можно найти в продаже модели, выпускающие назад воздушные массы не в 4 стороны, а в одну или две. В некоторых устройствах может присутствовать функция блокировки при помощи пульта ДУ выхода воздуха в определенную сторону.

Монтаж внутренней части

Установка простых кассетных кондиционеров начинается с монтажа внутреннего блока. Лучшее место для кондиционера — в центре комнаты. Устройство будет наиболее эффективно и полезно, сможет создать правильный воздушный поток.

Перед монтажом блока создается картонный образец, совпадающий по размерам с устройством (если такого образца нет в комплекте с устройством).

Образец прикладывается к месту на стене или потолке, чтобы определить фронт работ. Если есть такая необходимость, проводится обрезка профиля потолка (алюминиевого), но только после его тщательного укрепления. Для снижения вибрации внутреннего блока перед монтажом потолок дополнительно оснащается пенопластовыми вставками. Для шпилек, на которых будет держаться кондиционер, проделываются отверстия с помощью дрели.

Монтаж дополнительных труб

С помощью уровня проверяется положение блока (иначе в будущем будет собираться жидкость). После этого измеряется расстояние для будущей магистрали с фреоном. Трубы, которые идут в комплекте с устройством, аккуратно подрезаются под сделанные замеры

Важно вычистить всю металлическую стружку, которая может оставаться в обрезках. Для обработки краев труб используются специальные инструменты. Для установки труб проводится изоляции с помощью скотча или липкой ленты

Затем труба утепляется и вешается на подготовленные крючки. С помощью стяжек трубы фиксируются, чтобы избежать их расшатывания во время прохождения воздуха. Изогнутые трубы нуждаются в дополнительном креплении – вручную труба не сгибается, это может повредить или сломать ее. Если длины трубы не хватает, можно нарастить через увеличение диаметра. Заключительная подгонка труб — сварка отдельных частей.

Для установки труб проводится изоляции с помощью скотча или липкой ленты. Затем труба утепляется и вешается на подготовленные крючки. С помощью стяжек трубы фиксируются, чтобы избежать их расшатывания во время прохождения воздуха. Изогнутые трубы нуждаются в дополнительном креплении – вручную труба не сгибается, это может повредить или сломать ее. Если длины трубы не хватает, можно нарастить через увеличение диаметра. Заключительная подгонка труб — сварка отдельных частей.

Подсоединение внутренней части системы

Закрепленные трубы следует подключить к блоку. Для этого проводятся последовательные действия:

• трубы подводятся к соплам внутренней части устройства;
• гайка надевается на патрубок;
• к трубе крепится конус;
• конус надежно фиксируется;
• между блоком и трубой крепится утеплитель.

После окончательной фиксации соединительных частей устанавливается планка, которая прикрывает трубы. С помощью уровня устанавливается облицовка – внутренний блок полностью прикрывается и подстраивается под декор.

Разновидности и функции кассетных систем кондиционирования воздуха

Разновидности

Среди кассетных кондиционеров можно встретить кроме четырёхсторонних классических моделей, также двух- и односторонние. Исходя из того, что их продуктивные показатели намного уступают четырехсторонним они встречаются гораздо реже.

Функции

Кассетные климатические системы располагают базовым набором функций:

• обогрев;
• охлаждение;
• вентиляционные режимы;
• таймер;
• дистанционное управление;
• очистка воздуха.

Переключение режимов работы, контролирование силы воздушных потоков, их направление осуществляется из пульта дистанционного управления. Тем не менее, кассетные кондиционеры располагают еще одной достаточно необходимой функцией, которая заключается в подмешивании свежего, забортного, воздуха к тому, которое путем рециркуляции отобрано из самого помещения. Данный климатические системы способны додавать от 10-ти до 20-ти процентов забортного свежего воздуха. Однако не каждая модель располагает такой возможностью. Возможность подмеса уличного воздуха значительно отразится на цене устройства. Также необходимо заметить, что кассетные кондиционеры делятся на инверторные и не инверторные.

Устройство бытового кассетного кондиционера

Охлаждающая техника кассетного типа представляет собой двухмодульную систему, благодаря которой осуществляется функция охлаждения воздуха до заданной температуры.

Комплект кассетной сплит-системы составляют модули:

1. Внешний (уличный).
2. Внутренний (квартирный, офисный).

Оба модуля комплекта являются индивидуальным блоками, которые при монтаже системы в рабочее состояние объединяются технологическими трубопроводами и электрическими соединениями.

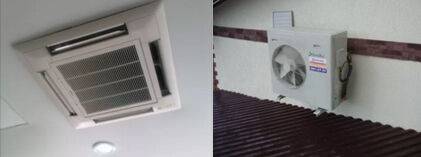

Главные части (модули) кассетной сплит-системы, составляющие полноценный набор системы кондиционирования. Как видно из картинки, внешний блок мало чем отличается от тех, что применяются в классических настенных кондиционерах

Нужно отметить: сплит-системы кассетного типа чаще используются в качестве офисного оборудования, устанавливаются на объектах малого бизнеса и внутри административных зданий.

Применение в квартирах или домах – явление достаточно редкое. Основная причина такого расклада – необходимость устройства на объекте фальш-потолка, потому как внутренний модуль имеет назначение монтажа под потолком.

Строение внешнего модуля

Эта часть конструкции кассетного кондиционера полностью соответствует классическому исполнению бытовых систем кондиционирования воздуха.

Блочный уличный модуль содержит внутри следующие компоненты:

• компрессор;
• конденсатор;
• вентилятор;
• элементы автоматики;
• электрические детали.

Компрессор и конденсатор объединяет холодильный контур, заправляемый фреоном, от которого через пару линейных запорных кранов сделаны контактные точки для соединения с внутренним блоком.

Исполнение внешнего модуля: 1 – холодильный компрессор; 2 – клапан на четыре хода; 3 – электронная и электрическая плата; 4 – вентилятор конденсатора; 5 – оребренные трубки конденсатора; 6 – фильтр-осушитель; 7 – блок запорных кранов; 8 -крышка

Электрические соединения под автоматическое управление и питание компрессора внешнего модуля также выводятся на контактную панель внутреннего модуля, где коммутируются соответствующим образом (по схеме) и выводятся на общее питание.

Особенности внутреннего блока

Эта часть кондиционера выполнена в виде рабочей блочной кассеты с панелью, предназначенной для встраивания в потолочную конструкцию. Причём потолочная конструкция должна иметь так называемый фальш-потолок.

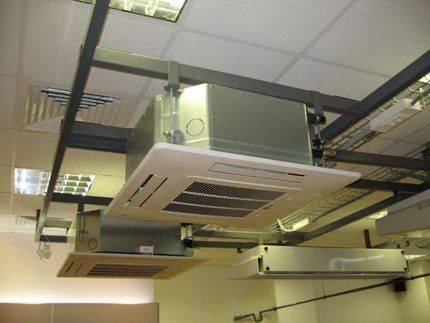

Рабочий (системный) блок «прячется» под фальш-покрытие, а распределительная панель остаётся на одной плоскости с фальш-покрытием.

Конструктивное исполнение кассеты: 1 – облегченный корпус кассеты; 2 – дополнительный воздушный интерфейс; 3 – канал под забор наружного воздуха; 4 – испаритель с био-покрытием; 5 – вентилятор; 6 – распределительная панель; 7 – фильтр-ионизатор; 8 – воздухозаборная решетка

Распределительная панель внутреннего кассетного блока в целом содержит несколько элементов:

1. Воздухозаборную решетку.
2. Фильтр грубой очистки.
3. Фильтр ионизатор.
4. Жесткую раму.
5. Лицевую накладку.
6. Распределительные жалюзи.

Воздухозаборная решетка с фильтрами ионизации, грубой очистки и жесткой рамой располагается в центральной области распределительной панели.

По периметру – на боковых сторонах той же распределительной панели – размещаются каналы выхода охлажденного воздуха, дополненные жалюзи с автоматической цикличной регуляцией потока.

Внутренние модули кассетной сплит-системы, смонтированные в помещении офиса. В данном случае используется открытая конструкция подвеса на каркас, изготовленная из прямоугольных металлических профилей

Лицевая накладка распределительной панели кассеты, кроме всего прочего, содержит плату световой индикации и дистанционного управления. Есть модельное исполнение, укомплектованное проводным пультом управления.

Рабочий блок кассеты, «спрятанный» под фальш-потолком, является частью холодильной конструкции, включающей: испаритель, вентилятор, устройство отвода конденсата, узлы подключения линий от наружного модуля, плату электрических соединений.

Установка внешнего блока

Перед установкой внешнего блока, внимательно ознакомьтесь с тем, какой максимальный перепад допускается. Для некоторых кондиционеров он не должен превышать 20 м.

• Внешний блок должен быть хорошо зафиксирован, чтобы не вибрировать при работе двигателя и компрессора.
• До боковых граней желательно оставить пространство в 30 см, если конструкция не подразумевает блочной схемы. Ничего не должно ограничивать выдув воздуха вентилятором, в противном случае эффективность снижается.
• Не перемещайте внешний блок, держась за декоративную решетку, вы обязательно повредите ее.
• Центр тяжести может не совпадать с геометрическим центром, поэтому правильно рассчитывайте силы.
• При транспортировке не кладите модуль набок или не нагибайте его на угол больше 45˚.
• Если планируется установка на землю, то необходимо подготовить фундамент, размер которого по длине и ширине на несколько сантиметров будет превышать размеры блока.
• При частых сильных ветрах в местности лучше не выполнять перпендикулярный монтаж к стене. Если не соблюсти это условие, то из-за сильной парусности агрегат может просто сорвать.
• Сначала изготавливаются отверстия под лапы. Подставки фиксируются при помощи анкерных болтов. После этого на них устанавливается компрессорный блок и привинчивается болтами.
• При помощи перфоратора проделайте отверстие в стене. Его диаметр должен быть таким, чтобы в него свободно поместился трубопровод и электрическая проводка. Протяните коммуникации к блоку.
• Развальцуйте и зачистите трубки, как и при установке внутреннего блока.
• Клапан внешнего блока должен быть закрыт. Открутите гайку и без задержек произведите подключение, чтобы пыль и грязь не попали внутрь. Затяните при помощи двух ключей.

Чем отличаются кассетные кондиционеры?

«Кассетник» – разновидность сплит-системы. Его внутренний блок встраивается в подвесной потолок. По размеру он соответствует одной или нескольким потолочным плиткам, поэтому органично вписывается в дизайн. Весь корпус агрегата прячется в межпотолочном пространстве, и на потолке видна лишь плоская лицевая панель с решетками. Несколько потолочных блоков можно объединить в мульти-сплит-систему.

Функционально кассетный кондиционер отличается способностью равномерно распределять холодный воздух в помещении площадью до 200 м2. Он выпускает воздушные потоки параллельно потолку, сразу в четыре стороны. Холодные массы плавно опускаются вниз, не создавая сквозняков и разнотемпературных зон. Также «кассетники» работают на обогрев и частично вентилируют помещение (приток воздуха небольшой – до 10 %).

Монтаж кассетных сплит-систем

Установить «кассетник» несложно, но для наладки его работы нужны специфические знания, ведь это оборудование оснащено сложной электроникой и автоматикой. К тому же, от агрегата надо проложить отводящие и приточные воздушные коммуникации, а не только фреоновый трубопровод. Понадобится и система отвода конденсата.

1. Мастер монтирует наружный блок на стене здания.
2. Через стену проводит фреоновую трубку и другие коммуникации.
3. Устанавливает внутренний кассетный блок.
4. Подключает агрегаты к коммуникациям, опрессовывает систему и заполняет хладагентом.
5. Выполняет пусконаладочные работы.

Для монтажа внутреннего блока нужно демонтировать потолочную плитку и установить крепеж (агрегат крепится анкерами к перекрытию). После установки корпуса и подведения коммуникаций плитку устанавливают на место, а оборудование закрывают декоративной решеткой. Необходимость разбирать и собирать потолок, а также прокладка воздушных коммуникаций повышают стоимость монтажа кассетного кондиционера.

Установка кондиционирующих систем от «Fresh-Mont»

Наши специалисты монтируют кассетные кондиционеры по всей территории СПб и Ленинградкой области. Мы предлагаем клиентам следующие условия сотрудничества:

• Гарантии качества на монтажные работы – до 3 лет. У нас есть большой опыт, квалифицированные мастера, хорошие расходные материалы. Вы получите эффективную, надежную и долговечную кассетную сплит-систему.
• Аккуратный монтаж. Мастер не повредит потолок при установке внутреннего блока и не зацепит отделку фасада при закреплении наружного. Для прокладки коммуникаций через стену просверливается отверстие минимального диаметра. По окончании работ все выглядит так, будто кондиционер стоял там всегда.
• Чистота. Наши сотрудники всегда убирают за собой пыль и мусор.
• Своевременное выполнение заказов. Мы работаем круглосуточно, без выходных, и можем установить ваш кассетный кондиционер в любое время.
• Выгодные расценки. Хотя монтаж кассетного кондиционера стоит дороже, чем установка обычной сплит-системы, наши цены невысокие. Мы не включаем в стоимость лишние надбавки.

Чтобы узнать точную цену установки «кассетника», свяжитесь с нами по телефону +7 (812) 983-92-85. Оценщик «Fresh-Mont» приедет к вам бесплатно и рассчитает полную стоимость работ. В процессе монтажа названная сумма не изменится.

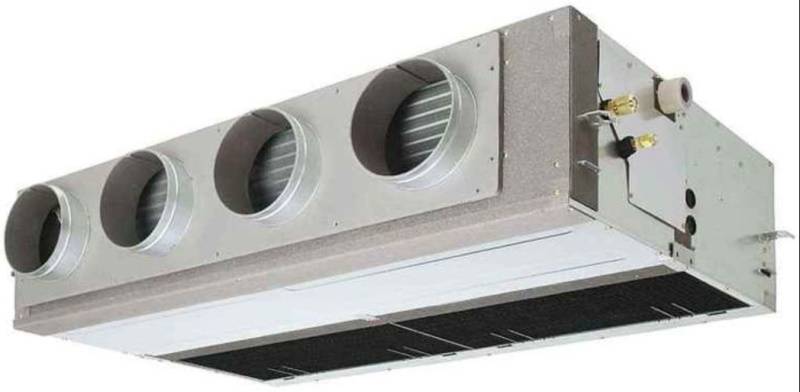

Канальные кондиционеры

Сплит системы монтируются за подшивным, подвесным потолками, которые полностью закрывают внутренний блок оборудования. Распределение теплого или холодного потоков воздуха осуществляются по теплоизолированным воздуховодам, которые тоже ставят в межпотолочном пространстве. В результате такие конструкции хорошо охлаждают сразу несколько комнат.

Канальное оборудование работает без шума, а сами блоки ставят обычно в хозяйственных помещениях подальше от людей – кладовых комнатах, в конце коридора, в подсобках.

К плюсам канальных кондиционеров можно отнести:

1. Очищение, обогрев, охлаждение воздуха.
2. Система выглядит эстетично, так что подойдет к любому интерьеру.
3. Комплект оборудования полностью заменяет несколько бытовых настенных моделей.
4. Есть канал для поступления свежего воздуха с улицы (экономия денег на организацию системы вентиляции).
5. Устройство справляется с работой на большой площади. Мощность техники 12-25 кВт, которой хватает для охлаждения и обогрева офиса, коттеджа или 5к квартиры.
6. Управление системой возможно при помощи ДУ пульта.

К минусам охлаждающего устройства канального типа можно отнести сложность раздельной настройки температуры в разных комнатах. Но этот вопрос решается при помощи установки термостатов. Правильно подобрать канальный кондиционер и выполнить монтаж помогут специалисты компании cc-online.ru. Они смогут грамотно выполнить работу, предоставят гарантию на технику.

Преимущества кассетного кондиционера

Конструктивно «кассетник» устроен так, что охлажденный воздух выдувается в 4 стороны. В то время как настенный аналог охлаждает сравнительно небольшие помещения, кассетный кондиционер может накрыть достаточно большую площадь.

Кроме большой зоны покрытия, эта практичная техника имеет ряд других плюсов:

1. Эстетичность. Внутренние блоки остаются невидимыми, поскольку находятся за подвесным потолком. Скрытый монтаж не меняет интерьер помещения, что позволяет использовать такую климатическую технику в представительских помещениях, офисах.
2. Почти полное отсутствие шума при работе. Вентилятор, встроенный в агрегат, создает естественную циркуляцию воздушных масс, не устраивает завихрений, эффективно качает воздух.
3. Максимальный охват помещения. Поскольку теплый воздух скапливается в зоне нахождения кондиционера, температура в помещении будет уменьшаться постепенно в направлении сверху вниз.
4. Удобное регулирование воздушного потока. При помощи поворотных планок можно направлять струи воздуха по своему усмотрению.

Кассетные системы кондиционирования крупных помещений управляются не только переносными пультами ДУ, но и путем установки стационарных щитков, подключенных к электросети здания.

Установку кассетного кондиционера следует планировать до выполнения ремонта в помещении. При этом необходимо присутствие натяжной конструкции с межпотолочным пространством 15-30 см

Многие кассетные системы имеют дополнительные функции. Они могут осуществлять обогрев помещения, ионизацию и увлажнение воздуха. Для возможности полноценной координации работы кондиционеров можно установить единую систему климат-контроля.

Что такое кассетный кондиционер

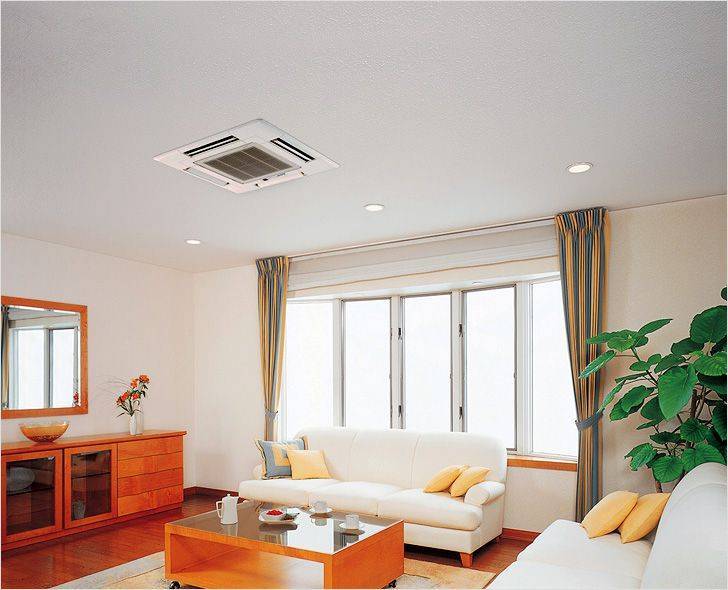

Несмотря на достаточно широкое распространение, многие при упоминании названия типа устройства, говорят, что никогда о таком не слышали. На самом деле кассетный кондиционер отличается от распространенных сплит-систем, внутренний блок которых монтируются на стену (как в модели KAS21NFT/KAS21ZFT), прежде всего особенностью установки – его крепят в пространстве за секционным подвесным потолком. При этом видимой остается только наружная часть, отвечающая за распределение воздуха.

Лицевую панель с решеткой не так легко сходу заметить, поэтому устройство без проблем впишется в помещения с различным интерьером и стилем оформления.

Может пригодиться: Неприятный запах из кондиционера в квартире: 3 возможные причины и пути решения проблемы

Равномерное распределение воздуха – другое важное отличие и преимущество такого вида климатической техники. Однако, чтобы обеспечить равномерность формирования потока, необходима высота потолков помещения от трех метров

Кроме того, для монтажа внутреннего блока требуется выделить в среднем 25-40 см пространства за потолком. Это может быть проблематично в низких комнатах. Поэтому кондиционер кассетного типа, как правило, устанавливают в просторных помещениях площадью 20-160 «квадратов». Мощности выпускаемых сегодня систем (2,5-15 кВт) хватит для их обслуживания.

В остальном устройство представляет собой обычную сплит-систему (например, как CH-S18XP7), из двух составляющих. Один устанавливают снаружи, другой – внутри помещения. Можно приобрести более экономичный, способный работать на обогрев при низких температурах (в среднем до -15 градусов) кассетный кондиционер инверторного типа или модель со стандартным компрессором.
