Как установить кондиционер в пластиковое окно: секреты технологии и руководство по монтажу

Полезные советы при установке

Располагать кондиционер желательно так, чтобы прямой поток воздуха не попадал на кровать, непосредственно на диван, являющийся местом отдыха, на рабочую или игровую зону. В идеальном варианте разместить устройство по центру, чтобы обеспечить максимально оптимальную циркуляцию воздуха в помещении.

Часть кондиционера, выступающую на улицу необходимо защитить от попадающих на нее атмосферных осадков. Для этого вполне подойдет самый простейший козырек.

Сегодня для упрощения работы по установке в любом строительном магазине можно купить специальный комплект для установки прибора. Он включает и специальный металлический корпус, в который потом будет установлен кондиционер.

Перед покупкой той или иной модели желательно самостоятельно произвести расчет необходимой мощности кондиционера. Здесь данный параметр будет зависеть от площади комнаты, высоты потолков. И устройство следует покупать обязательно с запасом мощности. Это обусловлено тем, что даже каждый человек выделяет определенное количество тепловой энергии. А еще есть окна, которые выходя на солнечную сторону, также способствуют дополнительному нагреву помещения.

Соединение блоков между собой

Чтобы внешний и внутренний блок стали единой сплит-системой, их следует соединить с помощью коммуникаций.

Последовательность действий следующая:

  1. Дренаж – к началу дренажа подсоединяют трубку, фиксируют хомутами для надежности.
  2. Циркуляция фреона – вначале трубки подсоединяют к внутреннему блоку. Для этого следует послабить гайки и открутить их, после чего завальцевать.
  3. Вальцевание – самый важный момент, от которого полностью зависит работа кондиционера. Чем более аккуратно будет выполнена работа, тем герметичнее система циркуляции хладагента будет в целом.
  4. Подключение – развальцованные трубки подсоединяют к выходам, после чего деформируют медь, обеспечивая высшую степень герметизации. Применение подмоток и различного рода герметиков не рекомендуется.

После того, как все работы выполнены, можно заполнять систему. Первые 10-15 минут кондиционер работает в тестовом режиме. Если нет сбоев в работе и охлаждение соответствует норме, то отверстие в стене закрывают, а сам прибор подстраивают под нужды помещения.

Установка откосов с наличниками

С внутренней стороны окна на саморезы длиной 9,5 см устанавливают рейки из дерева, контролируя их расположение уровнем с угольником.

Следующий шаг – монтаж начального профиля, имеющего П-образную конфигурацию, на мини-шурупы, ввинчиваемые непосредственно в раму. Данный профиль предназначается для вставки откосов, при его установке нужно быть особенно осторожными при объединении его наружных краев.

Степлером прикрепляют профиль, похожий на букву F. Его паз должен соответствовать пазу предшествующего; они будут удерживать откосы.

После того как стеклопакет будет оснащен двумя видами профиля, в них устанавливают откосы.

Заключительный шаг – последовательная установка наличников: один вверху и два по бокам. Чтобы обеспечить взаимный контакт, их края срезают под 45 градусов.

Этапы монтажа

Оконный кондиционер с подмесом воздуха с улицы можно установить, следуя инструкции, которая обычно прилагается к приборам при покупке. Как правило, там есть вся информация на русском языке, а также схемы с наглядной демонстрацией, поэтому в процессе монтажа вполне можно разобраться:

  • Проще всего устанавливать прибор в обычном окне, без стеклопакетов. Предварительно необходимо подготовить отверстие, где будет размещаться корпус устройства. Также нужно тщательно выбрать место, чтобы кондиционер был защищен от дождя или снега.
  • Не нужно устанавливать прибор вплотную к потолку, минимальное расстояние должно составлять 20 см. Также с внешней стороны нужно исключить какие-либо препятствия для поступления воздуха — рекламные щиты или элементы декора.
  • Для правильного слива конденсата нужно поставить кондиционер так, чтобы наружный край находился чуть ниже внутреннего, примерно на 10 см.
  • После монтажа необходимо обработать отверстие герметизирующей пеной, чтобы не осталось каких-то щелей.
  • Если прибор не слишком мощный, то его можно включать в обычную розетку, но для устройств, потребляющих достаточно много энергии, потребуется делать отдельную проводку от распределительного щитка. В этом случае нужно прибегнуть к помощи электрика или самостоятельно позаботиться об этом вопросе, при наличии необходимых навыков.

Изготовление стеклопакета с отверстием

Практически для любого напольного оборудования, которое помогает создавать приемлемые климатические условия, необходимо иметь выход за окно. Само оборудование может быть установлено в удобном месте на подставке или полу. Например, на кухне или в помещении для курения такое решение будет оправданным.

Вариант вывода шланга в открытое окно не актуален, так как смысл нормальной работы охлаждения заключается в том, что в помещении должны быть закрыты все окна и двери. Иначе холодный воздух будет уходить на улицу, то есть именно улицу, а не в комнату, которую вы будете охлаждать. По этой причине качественные стеклопакеты для вентиляторов и под кондиционеры сегодня одна из самых острых тем.

Изготовление стеклопакета с отверстием в Москве — очень сложная задача, потому что это строго ручная работа и выполнить её может только опытный мастер.

Вам нужен стеклопакет с отверстием? Всё очень просто:

  • Позвоните нам или заполните форму обратной связи
  • Мы приедем в удобное для Вас время
  • Сделаем замер
  • Предложим варианты
  • Получите стеклопакет

Получить бесплатную консультацию или вызвать мастера

Консультация

Этапы установки

Стоит отметить, что данные устройства и сегодня являются одними из самых распространенных, среди устройств для кондиционирования воздуха. Высокий спрос обусловлен небольшими компактными размерами, достаточно высокой эффективностью работы и надежностью самих устройств.

Сама конструкция представляет собой единый блок, в котором расположены все механизмы. Обычно устройство устанавливается в специально подготовленный для него проем, причем само устройство должно быть несколько меньше проема, примерно на 15 см с каждой стороны.

Установка оконного кондиционера своими руками должна быть выполнена таким образом, чтобы место под кондиционер обладало высокой защитой от попадания внутрь дождя. Желательно поместить прибор в тени, чтобы полностью исключить попадание на него лучей солнца.


Жалюзи оконного кондиционера

Устройство имеет специальные жалюзи, через которые происходит забор воздуха. Обычно они располагаются в верхней части корпуса. Они не должны быть ничем закрыты или загромождены, впоследствии это приведет к выходу небольшой установки из строя.

  1. В заранее подготовленный стенной проем для прибора устанавливается специальная рама, имеющая откосы, выполненные из стальных уголков.
  2. Рама закрепляется таким образом, чтобы наружный край был несколько ниже относительно внутреннего края рамы, то есть нужно выполнить небольшой наклон. В дальнейшем это сделает слив конденсата из устройства более быстрым и удобным.
  3. Зазоры между стенками проема и самим прибором необходимо загерметизировать монтажной пеной. Следует добавить, что многие современные модели имеют специальный кожух, который снимается и монтируется отдельно.
  4. Последним этапом является подключение прибора к сети электропитания. Если мощность устройства невелика, то его можно спокойно подключать в обычную розетку. Но есть кондиционеры, которые имеют большую мощность и для их подключения требуется вывести отдельную розетку с заземлением и отдельный автомат для подстраховки во время работы.


Монтаж кондиционера своими руками

Комфортность воздухораспределения

Забор комнатного воздуха аппарат осуществляет через входную решетку, занимающую большую часть его обращенной в помещение поверхности. За решеткой находится воздушный фильтр. После обработки (очистки, охлаждения или нагрева) поток возвращается в жилище через небольшое отверстие, расположенное справа, слева или над воздухозаборной решеткой, то есть вдувается «оконником» в комнате.

В воздуховыпускных отверстиях установлены свои подвижные решетки, позволяющие изменять направление потока.

В некоторых недорогих аппаратах предусмотрена только ручная регулировка направления воздуха в помещении. Причем пользователь может изменять направление подачи струи холодного (нагретого) воздуха в комнату с помощью подвижных воздухораспределительных решеток(вниз направляется подогретый поток, вверх или горизонтально – охлажденный).

Более комфортное распределение воздуха по комнате обеспечивают модели с автоматическими жалюзи.

Как правило, автоматические жалюзи изменяют направление воздушного потока в горизонтальной плоскости, но существуют модели с четырехсторонним автоматическим отклонением струи(автоматически работают как горизонтальные, так и вертикальные жалюзи).

Как выбрать место установки

Определение места – это фундаментальный этап установки сплит-системы, который регламентируется производителями.

Что касается расположения, следует знать следующие требования:

  • Внутренний блок должен размещаться от потолка на расстоянии 20 см;
  • Внутренний блок должен размещаться от другой стены на расстоянии 30 см;
  • Расстояние между наружным и внутренним блоками должно быть не менее 1,5 м.

Следует отметить, что максимальное расстояние между блоками сплит-системы не ограничивается. Монтажники стараются не превышать показатель 6 метров, ведь, если потребуется дополнительная заправка фреоном, дополнительные расходы только усугубят ситуацию. Идеальное расстояние – 3 метра.

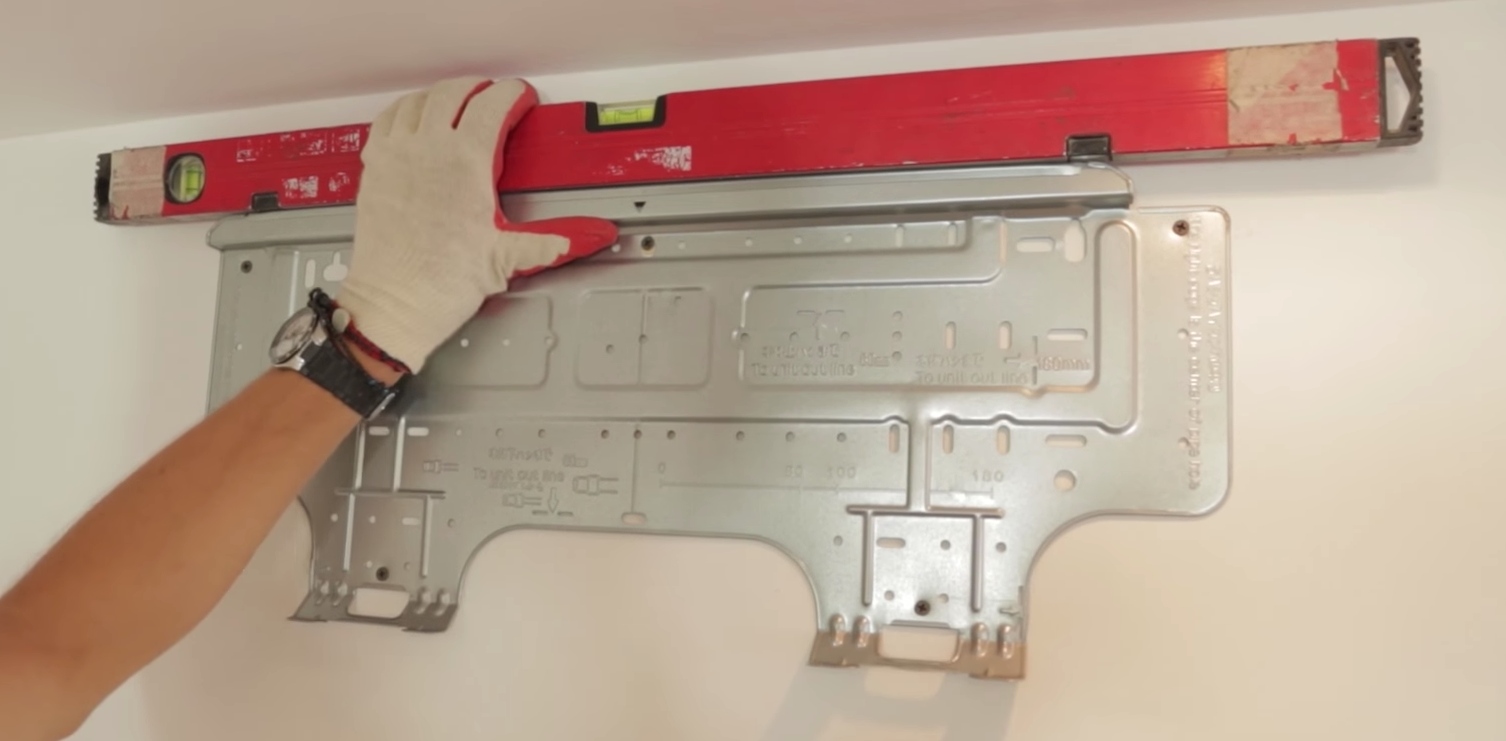

Установка монтажной пластины

Наружный блок часто размещают на открытых балконах или в районе окна. В многоэтажных домах руководствуются следующим принципом: до 5-го этажа наружный блок сплит-системы устанавливают выше окна и на определенном расстоянии от него, если кондиционер устанавливается на 9-ом этаже, например, то наружный блок монтируется на уровне окна или ниже него.

В частных домах выбор места зависит от крепости стен и подходящих условий. Установка осуществляется на несущую стену с помощью кронштейнов или навешивается на сам цоколь дома.

Блок слева от наружной стены

Если внутренний блок находится слева от внешней стены, а трассы выходит ровно, минимальное расстояние от стены до блока — 500 мм (1 картинка на фото). Его можно уменьшить до 100 мм если трассу завернуть на прилегающую стену, но общая ее длина не должна быть меньше 500 мм. Если это невозможно, вывести отводы можно слева и уложить трубы в штробу (рисунок справа). В данном случае это возможно, так как место соединения выводов и трассы получается под крышкой корпуса, так что оно доступно для ремонта и обслуживания.

Варианты прокладки трассы хладагента если внутренний блок кондиционера находится слева от наружной стены

Если по наружным стенам здания нельзя тянуть кабели, трубы и т.п. (чтобы не портить внешний вид), придется всю трассу укладывать в помещении. Менее затратный вариант — провести ее в углу, закрыв специальными коробами. Такое расположение удобно, так как потом можно короб закрыть шторами.

Установка кондиционера своими руками: если трасса должна проходить в помещении

Второй вариант более трудозатратный (штробу сделать сложнее), но с эстетической стороны более выигрышный — это вывод перевести на левую боковую панель и уложить все в сделанную выемку.

На стене справа от наружной

Этот вариант можно назвать типовым — это стандартное решение при выборе такого местоположения. чаще всего трассу в коробе выводят прямо в стену, но если необходимо, ее можно опустить в углу (тоже закрыв коробом).

Пример монтажа внутреннего блока кондиционера на справа от наружной стены

При необходимости можно ее уложить в штробу (место соединения — в корпусе). Если трассу нельзя проводить снаружи здания, можно ее уложить в штробу в помещении. Трасса может быть похожа на два последних фото в предыдущей главе.

Выбор места монтажа для внутреннего блока

Расположение внутреннего модуля должно быть таким, чтобы при его эксплуатации вы не испытывали дискомфорт от потока прохладного воздуха. Если посмотреть на следующий рисунок, то станет понятно без слов, какие существуют идеальные варианты установки кондиционера в квартире.

При размещении модуля над изголовьем кровати, поток холодного воздуха не будет попадать в зону отдыха и не принесет вред здоровью. Рабочее место рекомендуется расположить так, чтобы поток воздуха был либо сбоку, либо сзади. Если стол, за которым вы работаете, стоит под кондиционером в квартире или офисе, можно под феном установить специальный экран, чтобы направить поток вдоль потолка.

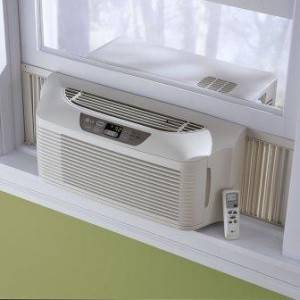

Кратко об особенностях оконного кондиционера

Оконный климатический агрегат необязательно устанавливать именно в деревянную оконную коробку или пластиковый стеклопакет. Такой кондиционер превосходно можно вмонтировать в стену или дверь, ведущую в сад. Но окна по праву считаются наиболее подходящим для него местом, учитывая особенности конструкции.

В оконных климатических системах наружная часть помещена вместе с компрессорным блоком в один корпус. Потому, как мы уже писали, нет необходимости соединять их трубами и сверлить для этих целей стены, прокладывать в них борозды для устройства трассы. К тому же такая конструкция исключает утечки фреона, происходящие из-за разгерметизации рабочих трасс.

В оконном кондиционере все функциональные составляющие расположены в одном корпусе, благодаря чему отпадает необходимость в прокладке трассы, соединяющей в обычных системах два блока

Но отметим сразу, что размещение обеих функциональных составляющих в одном корпусе не отменяет необходимости часть системы устанавливать на улице, чтобы оборудование смогло свободно захватывать воздух с улицы для переработки и поставки холода или тепла (в зависимости от сезона) в обрабатываемое помещение.

Для того чтобы захват воздуха был полноценным фактически треть прибора или даже его половина должна находиться за пределами ограждающей конструкции. То есть установка должна быть произведена так, чтобы воздухозаборная решетка полностью оказалась за стенкой или оконной рамой. В итоге увесистая часть корпуса оказывается снаружи.

Моноблочное оборудование в оконном проеме или иной конструкции нужно расположить так, чтобы в водозаборные решетки смог свободно поступать свежий воздух с улицы

Так как полностью установить кондиционер на подоконник пластикового окна не получится, то для его наружной части сооружают разнообразные опорные конструкции. Их задача заключается в приеме нагрузки пусть и не тяжелого, но все же обладающего достаточно серьезным весом, оборудования.

В качестве поддерживающих конструкций чаще всего используются стеновые кронштейны, закрепленные анкерными болтами в стене. Реже для удерживания климатических агрегатов сооружают площадки, которые опираются на подоконник или на те же кронштейны. Еще реже – подоконник надстраивается в сторону улицы.

Способ установки моноблочного оконного кондиционера

Монтаж оконного моноблока вместо форточки

Заполнение свободного пространства

Укладка уплотнительной ленты

Не рекомендовано ставить оконный кондиционер в окно или иную конструкцию, освещаемую солнцем напрямую. Электрическим узлам и пластиковым деталям категорически нельзя нагреваться. Если другого выхода нет, то для оборудования требуется устроить навес, исключающий воздействие лучей, а заодно и дождя, да и снега.

Установка и проверка оконного кондиционера

Современные модели оконных кондиционеров допускают установку даже в том случае, если окна не открываются и нет выхода наружу, за счет того, что весь механизм кондиционера вынесен из корпуса, который крепится к кронштейну или к стена. Для беспрепятственного протока воды задняя часть корпуса должна быть немного наклонена вниз. Левая и правая сторона корпуса должны находиться строго на одном уровне.

Все щели и щели между корпусом, стеной и кондиционером необходимо заделать, чтобы не было сквозняка. В комплект кондиционера входит стандартный уплотнитель — поролон. Большие трещины заделывают поролоном, а мелкие — силиконовым герметиком. Затем необходимо закрасить поврежденные части каркаса.

Подсоедините сливной шланг. При работе оконного кондиционера воздух в помещении охлаждается, и из него конденсируется влага. Если не подключить сливной шланг, из сливного отверстия кондиционера будет капать вода, а это обычно нежелательно. Если сливная труба изгибается, убедитесь, что в ней не образовалась воздушная пробка, мешающая течению воды. Трубка не должна касаться земли и уровня воды в емкости.

Для питания кондиционера необходимо провести отдельную линию с автоматическим выключателем, независимым от главного автомата. Ток отсечки автоматического выключателя должен быть в 1,5 раза больше максимального тока, потребляемого кондиционером. Электрооборудование (кабель питания, розетка, выключатель, провод заземления и т. Д.) Должно соответствовать национальным стандартам безопасности и рекомендациям, содержащимся в документации на кондиционер (руководство пользователя, инструкции по установке и табличка с техническими данными на корпусе кондиционера). Необходимо заземлить оконный кондиционер. Клеммы провода и заземления должны быть надежно закреплены. Неправильное питание кондиционера может привести к его неисправности. Поэтому будьте очень осторожны при подключении и заземлении оконного кондиционера.

Проверка работ и приемочные испытания оконного кондиционера.

После завершения установки внимательно проверьте еще раз, что все работы были выполнены правильно. Только после этого включите кондиционер, чтобы проверить его работу. Все неисправности в работе кондиционера необходимо своевременно устранять. Если вы не можете решить проблему, обратитесь к специалисту.

Подготовка пластикового окна к установке

Итак, вот собственно говоря и виновник торжества.

Окно какой-то турецкой фирмы, приобретенное в Леруа за 4500 рублей. Габариты — 1200 мм на 800 мм.

Для облегчения монтажа необходимо с окна снять стеклопакет. Обычно, при покупке новых окон производитель намеренно не забивает штапики слишком сильно, чтобы была возможность свободно их удалить, но если вы не видите щелей, то шпатель вам в руки

Действуйте осторожно, чтобы не оставить на самом окне никаких сколов или вмятин. Легкими простукиваниями штапики должны свободно выйти

В связи с тем, что у меня окно только с одной створкой — мной было принято решение не вынимать стеклопакет, а просто снять створку окна с петли. Для этого в верхней петле я аккуратно выбил шток и просто снял створку с нижней петли.

Этап 3. Подготовка

Этот этап установки начинают лишь после доставки заказанных окон. Вначале освобождается рабочее место, вся мебель накрывается полиэтиленовой пленкой (будет много пыли).

Лучше вынести из помещения всю мебель, так как будет очень много пылиПленка защитит стены и оставшуюся мебель от грязи

Шаг 1. Если требуется, из окна извлекается стеклопакет. Для этого штапик слегка поддевается штапелем и вытаскивается. Прежде всего, снимаются вертикальные штапики, затем горизонтальные. Они в обязательном порядке нумеруются, в противном случае после установки образуются зазоры.

Шаг 2. Далее рама немного наклоняется и вынимается стекло.

Подготовка окнаКак вынуть стеклоКак вынуть стекло

Шаг 3. Болты откручиваются после того, как с навесов будут сняты заглушки. Ручка поворачивается в «режим проветривания» (по центру), окно приоткрывается и снимается. Остается лишь рама с импостами.

Затем нужно сделать разметку под анкеры и проделать по ней отверстия – по два снизу/сверху и по три с каждой стороны. Для этого потребуются анкеры ø1 см и сверло необходимого диаметра.

Если материал, из которого изготовлены стены, неплотный (к примеру, ячеистый бетон), то крепеж выполняется с помощью анкерных подвесов. Последние следует зафиксировать на стене и раме закаленными саморезами (по восемь штук на каждый).

Инструкция для самостоятельного монтажа оконного кондиционера

Инструмент для работы:

  • электрический лобзик;
  • дрель;
  • рулетка;
  • строительный уровень;
  • болгарка с диском по металлу;
  • ролик для резки стекла;
  • строительный нож.

Лучший вариант — это установка кондиционера в пластиковое окно с проемом нужного размера, изготовленным по заказу. В противном случае место под климатическую технику готовится самостоятельно. Перед монтажом визуально оценивается степень прочности рамы, если она недостаточна, то усиливается металлическим уголком. Установку кондиционера выполняют с помощью крепежного набора, идущего в комплекте, купленного в магазине или сделанного своими руками. На надежность монтажа это не влияет.

  1. Подготовка проема под установку. Выбрав место, где корпус кондиционера помещается с наименьшим зазором, вынимают стеклопакет, вставляют перемычку и подрезают по размеру стекло. Агрегат можно установить на стену, если ее толщина не больше 250 мм.
  2. Закрепление монтажной рамы. Этот элемент предназначен для удерживания кондиционера, поэтому закрепляется болтами с особой тщательностью. С помощью уровня фиксируется небольшой уклон наружу, чтобы обеспечить сток конденсата. Некоторые модели оснащаются кожухом, который заменяет установку рамы.
  3. После установки кондиционера выполняется герметизация зазоров монтажной пеной. Высохший состав срезается ножом. Альтернативным способом служит закрывание щелей поролоном. Мелкие зазоры можно обработать силиконовым герметиком. Повреждения краски на рамах требует закрашивания эмалью аналогичного цвета.
  4. Для отвода жидкости устанавливается дренажный шланг, ему размещают без перегибов и заломов.
  5. Питание агрегата осуществляется от отдельной линии. Являясь электрическим прибором, кондиционер нуждается в заземлении.
  6. После окончания монтажа необходимо проверить работоспособность техники и уровень шума при ее эксплуатации.

Обслуживание моноблока заключается в своевременном промывании теплообменников и замене фильтров.

Полезные советы при установке

Располагать кондиционер желательно так, чтобы прямой поток воздуха не попадал на кровать, непосредственно на диван, являющийся местом отдыха, на рабочую или игровую зону. В идеальном варианте разместить устройство по центру, чтобы обеспечить максимально оптимальную циркуляцию воздуха в помещении.

Часть кондиционера, выступающую на улицу необходимо защитить от попадающих на нее атмосферных осадков. Для этого вполне подойдет самый простейший козырек.

Сегодня для упрощения работы по установке в любом строительном магазине можно купить специальный комплект для установки прибора. Он включает и специальный металлический корпус, в который потом будет установлен кондиционер.

Обязательно позаботьтесь о качественном заземлении сложного в работе устройства. Это позволит обезопасить и помещение, и кондиционер от перепадов напряжения в сети.

Перед покупкой той или иной модели желательно самостоятельно произвести расчет необходимой мощности кондиционера. Здесь данный параметр будет зависеть от площади комнаты, высоты потолков. И устройство следует покупать обязательно с запасом мощности. Это обусловлено тем, что даже каждый человек выделяет определенное количество тепловой энергии. А еще есть окна, которые выходя на солнечную сторону, также способствуют дополнительному нагреву помещения.

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10
Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F

Монтаж отливов

В большинстве случаев отливы монтируют по окончании всех установочных манипуляций. Крепить их рекомендуется непосредственно под окном: благодаря этому вы предотвратите попадание влаги в щели между отливами и рамой. Но в некоторых случаях это сделать невозможно, и отлив крепят к раме на миниатюрные шурупы по железу диаметром 0,4 см и 0,9 см длиной.

Подсчитаем расходы — это трудовые и финансовые затраты на сам монтаж.

Техника самостоятельного монтажа окна предполагает два основных вида работ: демонтаж имеющегося окна и установку нового. Для того чтобы вынуть старое окно, потребуется от 0,5 до 1,5 часов. Монтаж нового стеклопакета со средними габаритами займет примерно пару часов.

На замену одного стеклопакета в среднем требуется 2,5-3,5 часа. Работая в таком ритме, вы за один день сможете установить сразу несколько окон.

Благодаря остеклению, выполненному своими руками, вы сможете сэкономить на услугах специалистов, ведь профессионалы требуют оплату в размере 2-4 тыс. руб. – за остекление одного проема. Заказывая данную услугу в какой-нибудь компании, вы можете потратиться еще больше, если расценки формируются в процентном соотношении от цены стеклопакетов (от 10 до 40%). А если вы все сделаете сами в соответствии с пошаговой инструкцией, получите не только экономию, но и уверенность в качестве выполненных работ.

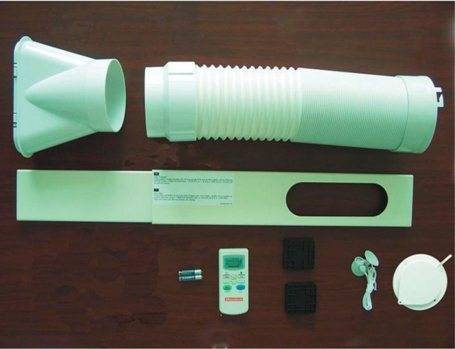

Все способы установки мобильного кондиционера в пластиковое окно

Один из оптимальных способов существенно понизить температуру в помещении в жаркое лето – установить мобильный кондиционер. Он доступен по стоимости, имеет ряд дополнительных функций и может свободно перемещаться из одной комнаты в другую. Но при этом возникает вопрос вывода гофротрубы с горячим воздухом за пределы помещения.

В чем сложность?


Почти во всех квартирах и домах деревянные окна были замены на металлопластиковые конструкции. Они герметичны, створка может открываться в нескольких режимах, и плюс к этому -не требуют специального ухода. Однако, при покупке мобильного кондиционера именно их положительные качества являются главным препятствием для монтажа гофрированной трубы, через которую уходит горячий воздух. Набор для ее монтажа почти неизменен для каждой модели мобильного кондиционера. В него входит пластиковый выводной наконечник и корпус для его крепления на поверхности окна (стены). В деревянных окнах можно было вырезать в раме отверстие соответствующего размера, а в зимний период установить заглушку. Однако если в помещении установлены пластиковые окна, такое делать категорически запрещается. Это может привести к следующим последствиям:

  • Нарушение герметичности всей конструкции. Резкое падение коэффициента сопротивления теплопередачи приведет к промерзанию рамы в зимний период.
  • При попытках вырезать отверстие в стеклопакете также нарушится его герметичность. Помимо появления конденсата на окнах это станет причиной снижения энергосберегающих характеристик конструкции.

К этим последствиям приведут любые изменения в целостности окна – сверление рамы, створки или импоста, установка одинарного стекла с отверстием, вместо полноценного стеклопакета, попытка сделать воздушный канал в цементной стяжке под подоконником. Но какой выход из сложившейся ситуации? Рассмотрим несколько вариантов монтажа мобильного кондиционера в пластиковое окно.

Открытая створка


Самый простой и нетрудоемкий способ – вывести трубу на улицу через открытую створку.

Однако при этом существенно снижается эффективность его работы – некоторая часть охлажденного воздуха будет выходить наружу. Вместе с этим появятся другие неприятные моменты – повышение шума, большое количество пыли и т.д. Такой способ может быть применим только при невозможности сделать небольшие изменения в окне. Чаще всего – это свойственно для съемных квартир, где владельцы попросту не соглашаются на такой шаг.

Изменение конфигурации окна

Большая часть оконных конструкций разделена на 2 части – створка и «глухая». Для установки шланга можно изменить внешний вид створки, добавив к ней несколько элементов.

Конструкция в нижней части разделяется горизонтальным импостом и вместо стеклопакета устанавливается сэндвич панель. В нем предварительно делается отверстие нужной формы. Этот метод дает возможность сохранить все характеристики конструкции и при этом возможно оперативное подключение выводящей трубы для работы кондиционера.

Однако он имеет несколько негативных моментов:

  • Финансовые. Необходимо установить импост и заменить старый стеклопакет больших размеров на новый.
  • Трудоемкость. При наступлении зимнего периода сэндвич панель с отверстием заменяется на герметичный стеклопакет таких же размеров.

Кроме этого, не в лучшую сторону изменяется внешний вид оконной конструкции – отсутствие симметрии и уменьшение светового проема.

Установка оргстекла

Один из оптимальных способов монтажа мобильного кондиционера – применение оргстекла в качестве ограждающей и крепящей конструкции.

Для этого потребуется выполнить следующие действия:

  1. При открытой створке замеряем световой проем – расстояние от наружных частей рамы и импоста. К полученной величине прибавляется по 4 см.
  2. Согласно этим размерам приобретается лист оргстекла толщиной до 3 мм. В нем вырезается отверстие для установки трубы.
  3. Приобретается набор креплений для москитной сетки «анвис» – стальные уголки. Они крепятся с помощью саморезов к оргстеклу так, чтобы при выносе плотна через открытое окно была возможность зафиксировать их на крыле рамы и импоста. Наглядно это показано на рисунке с москитной сеткой.

Для улучшения герметичности на торцы оргстекла можно установить трубчатый резиновый уплотнитель (как при утеплении по шведской технологии). И теперь достаточно установить получившуюся конструкцию в световой проем по аналогии с москитной сеткой, зафиксировать его положение с помощью крепежных элементов и подключить воздуховод кондиционера. При этом не нужно делать дорогостоящие изменения в конструкции окна, а перед наступлением холодов оргстекло так же просто снимается.

Выводы и полезное видео по теме

С особенностями установки б/у оконного кондиционера для временной эксплуатации на даче ознакомит следующий ролик:

Знать технологию установки моноблочного кондиционера в окно или иную конструкцию полезно как самостоятельным домашним мастерам, так и заказчикам услуг монтажников. Первые смогут самостоятельно выполнить все операции в том порядке, который обеспечит надежную установку. Вторые – грамотно проследят за действиями установщиков, которые, к сожалению, не всегда сами знают, как лучше сделать.

Поделитесь личным опытом, полученным в ходе установки мини-кондиционеров в окно. Владеете полезной информацией по теме статьи, которую нужно сообщить посетителям? Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы и размещайте фотоснимки с шагами работы.
