Спутниковая антенна: особенности установки и настройки своими руками

Как настроить тарелку Триколор ТВ на спутник самому – без прибора

Если покупка прибора невозможна, необходимо разобраться, как настроить тарелку Триколор ТВ на спутник самому. Стоит повторить, что разумный подход к задаче заметно упростит подключение ТВ и уменьшит время, необходимо для получения желаемого результата.

Чтобы подключиться, потребуется:

  1. убедиться, что вся техника собрана и готова к использованию;
  2. включить телевизор и ресивер;
  3. переключиться на раздел настройки сигнала (появятся 2 шкалы);
  4. повернуть антенну на выбранное ранее место (полуденное положение солнца) и закрепить в максимально высоком положении;
  5. начать постепенно поворачивать, пока положение не достигнет уровня, в котором солнце оказывается в 2 часа дня;
  6. немного уменьшить угол положения тарелки и повторить процесс.

Помощник, который в этот момент находиться напротив телеэкрана, обязан следить за имеющимися изменениями индикаторов и видео, передавая нужные сведения тому, кто поворачивает тарелку.

Важно добавить, что каждое изменение положение должно составлять всего несколько миллиметров, при этом для получения результата необходимо делать паузу на 5-10 секунд

Как настроить тарелку Триколор ТВ на спутник самому без прибора

Для того чтобы провести процедуру установки и настройки правильно, необходимо знать расположение спутника.

Сигнал можно сравнить с прожекторным лучом, светящим с высоты 36-38 тыс. км.

Высокое качество трансляции возможно только в том случае, если антенна будет установлена с правильной стороны и под правильным углом. Обусловлено это тем, что сигнал со спутника не проходит через стены и может сбиваться при наличии даже таких преград, как деревья или небольшие постройки.

Именно поэтому зеркало антенны должно устанавливаться в южном направлении. Этот момент является самым важным, так как без него не будет происходить трансляции. Если же окна вашей квартиры или дома выходят на северную сторону, то установка оборудования в данном случае невозможно. Даже при очень больших усилиях можно будет получить только некачественный сигнал. Лучший вариант в данном случае – установка тарелки на крыше здания. Данный вариант подходит только для частных домов.

Как настроить тарелку Триколор ТВ на спутник самому? Для этого нужно придерживаться следующей схемы:

  1. Определить правильный угол места – тарелка должна «смотреть» на спутник, т. е. на юг.
  2. Диаметр антенны должен быть не менее 0,6 м.
  3. Установка кронштейна должна быть осуществлена посредством анкерных болтов, что исключает вероятность поломки при плохих погодных условиях. В противном случае сбои сигнала будут возникать после ветра и дождя.
  4. После проведения монтажных работ следует подсоединить посредством специального кабеля тарелку к тюнеру.

Далее нужно самостоятельно провести включение оборудования и заняться поиском сигнала и настройкой телеканалов. Если в процессе установки или настройки возникают какие-либо трудности, то можно связаться с оператором, который поможет справиться с проблемой любого характера. Для этого следует позвонить по телефону: +7(911)101-01-23.

Настройка спутниковой антенны

Необходимо убедиться, что антенна установлена правильно и ориентирована на юг.

Делаем настройки на Sirius. Настройка спутниковых антенн самостоятельно начинается с установки на ресивере частоты 11766 и скорости 27500. Выбираем поляризацию «Н».

Наблюдаем на ресивере две полосы:

  • красная – отображает подключение тарелки и сигнала спутника;
  • желтая – показывает уровень принимаемого сигнала.

Если антенна подключена правильно, то уровень сигнала достигает 40%. При этом качество сигнала равно нулю.

Подходим к кульминационному вопросу, как самостоятельно настроить спутниковую антенну. Устанавливаем начальное положение антенны до упора влево и вверх.

Затем аккуратно поворачиваем слева направо и контролируем уровень качества сигнала. При его отсутствии опускаем тарелку на 2-3 мм вниз и повторяем процедуру в обратном направлении — справа налево до упора. Проводим данный алгоритм работы до тех пор, пока не появится желтая полоса.

Контролируем наклон тарелки по специально нанесенным цифрам на ее крепеже.

На этом этапе сложно самостоятельно проводить ориентацию тарелки на высоте и одновременно контролировать появление сигнала на ресивере. Поэтому необходимо подключить к работе помощника.

При показателе желтой полосы в пределах 21%, фиксируем позицию.

Проводим более точную настройку

Немного опустив антенну, делаем легкий поворот влево. Если качество сигнала ухудшилось, возвращаемся на исходную позицию. Делаем поворот вправо, а также вверх и вниз.

При достижении сигнала 40% переходим к настройке конвектора. Вращаем сначала по часовой стрелке, а затем против часовой стрелки и добиваемся улучшения сигнала до 65-70%.

Настройка боковых конвекторов

Когда основная тарелка настроена, боковые конвекторы настраивать гораздо легче.

Производим настройку на Amos. На ресивере устанавливаем частоту 10722, скорость 27500 и поляризацию «Н».

Для Hotbird частота составляет 11034, скорость 27500 и поляризация «V».

Порядок настройки производится по примеру Sirius.

Путем изгибания боковых кронштейнов с левого верхнего угла направо и постепенно опускаясь на 2-3 мм, добиваемся появления сигнала.

Для улучшения качества сигнала вращаем конверторы вокруг своей оси. Сначала вращаем по часовой стрелке, а затем против часовой стрелки.

Вот мы и разобрались, как настроить спутниковую антенну самостоятельно. Имея некоторый опыт и план работы это сделать несложно.

После окончательной настройки антенны, аккуратно закрепляем кабель и включаем на тюнере функцию SCAN. Тюнер самостоятельно просканирует имеющиеся для просмотра телеканалы и выдаст их список.

После этого можно приступать к просмотру телепередач.

Как настроить спутниковую антенну самому?

Для настройки спутниковой тарелки понадобятся такие инструменты.

— Удлинитель на три розетки.

— Дрель или перфоратор со сверлом нужного  диаметра   для крепления кронштейна анкерами или дюбелями.

— Ключи гаечные 13мм. и 10мм.(желательно два)

— Отвертка крестовидная.

— Молоток.

— Изоленту или пластиковые стяжки.

— Собираем антенну тщательно затягиваем болты, не забываем шайбы и граверы.

— К держателю конвертеров прикручиваем два мультифида (один справа, второй слева от центра антенны ) вмести с тремя конвертерами. Сильно не затягиваем. Крепление антенны тоже сильно не затягиваем.

— Крепим кронштейн  к стенке и вешаем антенну что бы  она глядела на юг, юго-восток, можно подсмотреть  у соседа.

— Протягиваем удлинитель и берем с собой телевизор и тюнер. Соединяем телевизор, приемник и антенный центральный конвертер (один, напрямую к ресиверу) .  Еще на земле можно попробовать выловить  нужный спутник, если сомневаетесь в приеме (так как в направлении приема может быть преграда, дерево и т.п. ) .

Сейчас продаваемые тюнеры продают с уже прошитыми каналами и нет необходимости их сканировать и сортировать, а нам  настроить  проще . Для этого включаем телевизор и спутниковый приемник, включаем нужный канал (к примеру 2+2) на астре (бывший сириус), так как этот спутник будем настраивать в фокусе (центре) антенны.  Нажимаем кнопку info на пульте, предварительно вставив в него батарейки, видим две шкалы. (Для новичков — самый сложный процесс). Если нужных каналов не спутнике нет, а мы имеем определенные частоты. Вбиваем их, если они еще не прописаны, и прям в редактировании частот транспондера смотрим на нужные шкалы сигнала мощность и качество.

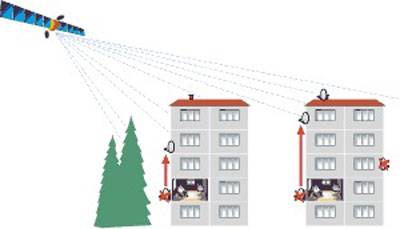

Прежде всего перед началом процесса следует правильно подобрать место установки спутниковой антенны. Нам нужно учесть несколько факторов. Для приема радиосигнала сигнал со спутника должен попадать на принимающее зеркало и ничего при этом не должно ему мешать.

В приведенном примере на нижних этажах приему будут мешать деревья и соседний дом. По этому  установку спутниковой антенны нужно делать выше, в большинстве случаев проще всего на крыше.

Очень важно хорошо зачистить кабель и безошибочно присоединить F коннектор. Что бы не било короткого замыкания оплетки и центральной жилы, иначе можно и испортить ресивер

Начало установки производим из подключения кабеля к конвертеру в фокусе (по центру) и спутниковому ресиверу.

Важно в спутниковом ресивере подключить кабель к нужному выходу  LNB_IN

Иногда бывают ошибки.

Можно подключить всю сборку и настроить порты дисека, но так будет сложней. После подключения всех проводов подключаем и питание 220 вольт и переходим к процессу настройки спутника.

Плавно наклоняем антенну вверх — вниз, вправо — влево, в направлении — как у соседа (ориентировочно на юг). Должен попасть в прием нужный канал — будет звук  и изображение, но это не главное. Засветятся шкалы , по них и будем ориентироваться.

Достигаем максимальных показателей, надаем предпочтения шкале качество сигнала. Можно покрутить конвертер в креплении за и против часовой стрелки, а так же вперед и назад. Когда результат нас удовлетворит, нажимаем exit  и переключаем по другим каналам этого спутника, проверяем их уровень приема (info). Если все в норме, то можно затянуть болты крепления антенны,  а потом конвертера. Конвертер желательно подстроить прокручивая его вправо-влево, а так же двигая его вперед-назад в креплении — мультифиде.

Следует учесть что при затягивании болтов сигнал может уходить. Поэтому закручиваем равномерно но сильно, что бы антенна не колебалась от ветра.

Теперь антенна настроена и остается только настроить конвертеры в мультифидах. Для этого отсоединяем кабель от центрального конвертера и присоединяем по очереди к нужным головкам в мультифидах. На тюнере включаем каналы с того спутника что надо настроить и нажимаем info. Тоже двигаем не сильно прикрепленным конвертером вверх — вниз, вправо -влево до достижения нужного результата и затягиваем болты.

Ведущие операторы спутникового ТВ в России

Установка спутникового ТВ на территории Московской области позволит просматривать цифровые каналы, предоставляемые следующими ведущими операторами:

  1. Триколор ТВ, позволяющего воспользоваться одним из трех основных тарифов и пятью дополнительными подписками. Доступные пакеты не сильно отличаются по числу каналов. Для вещания используется два спутника. Один из них предназначен для западной части РФ, а другой — для Сибирского региона и Дальнего Востока. Абоненты также могут воспользоваться 47 радиостанциями и интерактивными услугами — просматривать фильмы, записывать ТВ передачи и так далее.
  2. МТС ТВ, предоставляющего 1 основной тарифный план и дополнительно 7 пакетов с небольшим количеством каналов. Абоненты могут воспользоваться своей «тарелкой» или приобрести фирменную антенну. В любом случае нужно купить приемник с картой. Для вещания используется спутник, сигнал от которого доступен почти на всей территории РФ. Исключением является Чукотка и Камчатка.
  3. НТВ-Плюс. Позволяет просматривать каналы одного из двух основных тарифов. Можно также дополнительно воспользоваться пятью тематическими пакетами. Оператор использует три спутника для покрытия всей территории РФ. Каждый из них является источником сигнала для отдельной зоны России: Дальний Восток, западная и восточная часть страны. Чтобы просматривать каналы, необходимо приобрести фирменное оборудование вместе с картой. Оно позволяет уверенно принимать сигнал в любых районах РФ.

Абоненты могут выбрать оператора СТВ, исходя из своих приоритетов. МТС ТВ отличается оптимальным набором каналов и низкой ценой на оборудование, а НТВ-Плюс — лучшей зоной покрытия. Триколор ТВ позволяет поэкспериментировать с настройками тарифных планов.

Дополнительные манипуляции при установке антенны

После того как тарелка будет надежно прикреплена к наружной стене следует соединить ее с тюнером. Для этого используется специальный кабель, который нужно воткнуть в гнездо IN, расположенное на задней панели тюнера.

Обратите внимание, что для проведения синхронизации нужно использовать качественные кабеля. При подключении посредством дешевых дополнительных аксессуаров происходит частое нарушение сигнала

Это значительно ухудшает качество эксплуатационных характеристик. Как правило, все необходимое оборудование входит в комплект. Необходимость в замене возникает в том случае, если антенна располагается далеко от приемника

При подключении посредством дешевых дополнительных аксессуаров происходит частое нарушение сигнала. Это значительно ухудшает качество эксплуатационных характеристик. Как правило, все необходимое оборудование входит в комплект. Необходимость в замене возникает в том случае, если антенна располагается далеко от приемника.

Выбор оборудования для просмотра

Для настройки каналов спутникового телевидения и дальнейшего просмотра вам нужно специальное оборудование. Полный комплект всегда можно купить в специализированных магазинах. Если вы хотите смотреть НТВ+, МТС ТВ, “Триколор ТВ” или что-то другое, то оборудование вместе с ресивером можно купить там же.

Если вы не планируете смотреть платные каналы, будете использовать шаринг или смотреть только открытые, то покупать лучше в магазине, который не связан с этими телевизионными провайдерами.

Спутниковые антенны и головки везде практически одинаковые. Но есть одно отличие. Некоторые каналы транслируются на частотах с круговой поляризацией, а некоторые – с линейной. В головках для круговой поляризации внутри устанавливается специальная пластина, которая преломляет сигнал.

Также отличаются. Желательно брать современные, которые поддерживают цифровое телевидение последнего поколения. Старыми моделями многие каналы не принимаются.

Настройка антены на спутники Триколор

Для настройки антенны на частоты каналов Триколор нужно целиться на спутник Eutelsat 36A / 36B 36° восточной долготы.

Чтобы правильно установить и настроить антенну, нужно знать, в каком направлении находится нужный спутник. Это можно сделать при помощи компаса, солнца, GPS навигатора, или просто по другим тарелкам вашего размера. Или можно воспользоваться специальной программой «Satellite Antenna Alignment».

Обязательно проследите, чтобы по направлению к спутнику не было высотных домов, больших деревьев или чего-то такого, что перекрывало бы тарелку.

Если используете компас, или другие навигационные способы, определите азимут на спутники EUTELSAT 36C и 36B, 36 градусов восточной долготы и направьте тарелку под нужный угол.

Программа, которую я упомянул, поможет узнать азимут и необходимый угол места для установки и настройки спутниковой антенны на любой спутник в вашей точке приема. Настройки программы сохраняются, поэтому в будущем можно будет пользоваться ею сразу — она запоминает ваше географическое положение.

ОбозначениеЗначение
NСеверная широта
SЮжная широта
WЗападная долгота
EВосточная долгота

После того, как вы введете координаты вашего местоположения, слева в таблице увидите углы для расчета азимута и подъема антенны для всех спутников одновременно.

Если при подсчетах получается отрицательное значение подъема антенны (угла места), то спутник находится вне зоны досягаемости (за горизонтом).

Если вам нечем определить географическое направление, в программе предусмотрена возможность определить азимут по солнцу. Для этого:

  • Задаете свои координаты
  • Для расчетов выбрать высоту над уровнем моря – 0 м.
  • Выбрать дату

И всё. Теперь смотрим на данные в таблице. Ищем там значение азимута, максимально близкое к значению азимута на спутник. Смотрим какая дата и время соответствуют этому азимуту и в это время направляем антенну на солнце, т.к. спутник в это время находится именно там. Угол места спутника и солнца может не совпадать. Если это случится, то солнечное излучение может на пару дней “забивать” сигнал.

Красной полосой обозначено направление на спутник. Желтым цветом обозначен световой день.

У офсетных антенн фокус смещен относительно центра, если антенна установлена строго вертикально, то она имеет угол подъема (20…25 градусов). Для расчёта угла места спутника, и реального угла установки антенны (в градусах относительно плоскости земли), в программе вводятся размеры антенны в миллиметрах (высота и ширина). Расчет производится только для офсетных антенн.

Для определения местоположения спутников EUTELSAT 36C и 36B введите в программу координаты своего населённого пункта (данные можно получить в Яндексе) и Вы определите их азимут и угол места.

Далее соберите антенну согласно инструкции, закрепите на ней конвертор и установите антенну на кронштейн, который должен быть закреплён вертикально к Земле на плоской поверхности. Подключите антенну к ресиверу с помощью ТВ кабеля с волновым сопротивлением 75 Ом, при отключенном от сети ресивере.

После определения углов, нужно будет собрать и установить тарелку Триколор ТВ по инструкции. Закрепите конвертор, установите на кронштейн. Кабелем с сопротивлением в 75 Ом прдключите антенну к ресиверу

Внимание! Ресивер в это время должен быть отключен!

Включать его нужно только после того, как все работы были сделаны. После включения вас будет приветствовать надпись “Нет сигнала”. Чтобы начать настройку, нажмите Меню – Настройка – Ручной поиск. Настраивать нужно по индикатору качества сигнала.

После этого надо настроить антенну. Плоскость антенны надо перемещать по углу подъема с шагом в 3 градуса от  положения, при котором плоскость антенны направлена перпендикулярно к плоскости земли, до положения примерно 80 градусов к плоскости земли в обоих направлениях. При этом надо вращать её по азимуту на кронштейне в диапазоне двадцати градусов от направления на спутник, которое мы определили ранее.

Обратите внимание! Перемещение и вращение нужно делать по очереди: сначала менять угол места, а потом медленно вращать тарелку, чтобы не пропустить направление на спутник. Ошибка в 2-2.5 градусов может всё испортить

Когда на телевизоре появится изображение – определите максимальный уровень сигнала и затяните гайки потуже.

Если каналы в ресивере уже прописаны, то можете наслаждаться просмотром. Если нет – надо еще настроить и ресивер.

Монтаж кабеля

Прежде чем осуществить монтаж кабеля, необходимо выбрать место, в котором можно выполнить отверстие под него. Если антенна будет висеть на фасаде здания, просверливание рекомендуется делать в следующих частях стены:

  • в углу оконной рамы;
  • в стене на уровне пола.

Если антенна будет стоять на крыше, кабель нужно провести по фасаду здания. Его нужно закрепить как на крыше, так и возле окна на стене через оконную раму. Также допускается пустить кабель по слаботочным стоякам сооружения.

Подключение F-разъёма

Для того чтобы выполнить подключение коаксиальных кабелей, необходимо их зачистить. После этого нужно одеть F-разъёмы. Это происходит в следующем порядке:

  • срезка верхней оболочки кабеля на расстоянии 2 см без повреждения экрана;
  • аккуратное загибание проволоки на оболочку;
  • снятие изоляции с центральной жилы, выступающей от экрана на 2 мм;
  • накручивание F-коннектора;
  • укорочение лишнего запаса центральной жилы, оставив 2-5 мм от плоскости разъема.

Описанный способ подключения F-разъёма является самым простым.

Схемы подключения мультисвитчей

Выбор мультисвитча нужно осуществлять на основании двух важных факторов: количества кабелей и количества телевизоров в доме. Чаще всего используются такие основные схемы подключения данных приспособлений:

  1. Для спутника Amos 2/3 4.0w понадобится только 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и нижний диапазон (Low) – вход мультисвитча H, Low.
  2. Для спутника Astra 5.0E нужно 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
  3. Для спутника Eutelsat 36.0E, в котором имеются телеканалы НТВ+, необходимо 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
  4. Для спутника Eutelsat 36.0E, в котором имеются телеканалы Триколор, нужен 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High.

Если используется мультисвитч, Diseqc уже не требуется.

Как собрать мультифид

Разборный комплект мультифида зачастую идет вместе с двумя ушками разного размера. Меньшее нужно надеть на пластиковую трубку. В свою очередь большое необходимо закрепить на центральную траверсу. Относительно друг друга уши могут располагаться по-разному: как на одном уровне, так и в разных плоскостях. Первый способ является более распространенным. Второй же – облегчает начальную настройку и экономит время при поиске дополнительных спутников. Этот вариант нужно использовать в тех случаях, когда разные головки будут ловить сигнал нескольких спутниковых приборов.

Третью головку следует размещать на одной плоскости с одной из предыдущих. Разбежка между разными конверторами зависит, в том числе, и от диаметра зеркала. Чем оно меньше, тем ближе головки должны находиться друг к другу.

После прикручивания планки нужно обратить внимание на угол между оси пластика и крепления к траверсе. Он должен быть около 90 градусов

Дополнительно необходимо учесть то, что ближайшим к тарелке мультифидом должен быть именно тот, который настроен на прием сигнала от самого близкого спутника.

Подключение DiSEqC

Если имеется DiSEqC (Digital Satellite Equipment Control — дайсек или дисек), настройка антенны должна производиться в таком последовательности действий:

  • подсоединение кабелей к головкам;
  • заведение головок на DiSEqC.

Если какой-либо спутник на ресивере настроен на 1 порт, то и на DiSEqC он должен быть в соответствующем месте. Центральный одиночный разъем предназначается для выхода на тюнер.

Настройка спутниковых каналов

Самостоятельно настройка каналов спутниковой антенны производится при помощи или специального оборудования. Пример изображен на рисунке ниже.

Если вы не планируете заниматься этим в дальнейшем, то незачем тратить лишние деньги. Лучше пользоваться ресивером, который вы купили для просмотра. Он тоже отлично ловит сигналы.

Вам нужно открыть таблицу частот каналов нужного вам спутника и вбить необходимое значение в ресивер.

Если у вас современная модель, то в ее базе должны быть запрограммированы свежие и рабочие частоты, что значительно облегчает поиск. Не нужно вручную вбивать столько цифр.

После того как вы ввели частоту, скорость потока, указали поляризацию, нужно будет двигать антенну и головку, пока качество сигнала не будет как можно выше. При плохом качестве сигнала у вас картинка будет то пропадать, то иметь различные помехи. А в плохую погоду вы будете смотреть только картину Малевича. Поэтому нужно постараться добиться максимального уровня сигнала.

Как только вы добьетесь наилучшего сигнала, нужно запустить поиск, чтобы каналы закрепились в базе. Принцип работы всех ресиверов одинаковый. Меняется только оформление. Кроме того, всегда есть подсказки.

Подключаем и настраиваем приемник

Второй край кабеля с F-разъемом заведен внутрь помещения, теперь его можно плотно навинтить на F-коннектор ресивера. В процессе всего монтажа следует неукоснительно соблюдать правила техники безопасности, поэтому все манипуляции производятся при отключенном от сети 220V приемнике. Приемник подключается к телевизору через HDMI или RCA-кабель.

Теперь можно включить телевизор и настроить его на режим приема изображения с видеовхода, к которому подсоединен ресивер. В слот ресивера вставляется смарт-карточка.


Настройка приемника Телекарты

Приемник на захват каналов оператора «Телекарта» настраивается при помощи собственного пульта. Делается это так:

  • включаете приемник, на экране телевизора показывается процесс опознавания устройства;
  • если ресивер ранее не настраивался, на экране возникнет запрос на выбор профиля, выбираете «Телекарта HD» или «Телекарта Восток» и нажимаете «Ок» на пульте;
  • выбираете режим сканирования и вновь нажимаете «Ок» на пульте. Ждете окончания поискового процесса. На этой стадии каналы найдены не будут, когда на экране высветится сообщение «Нет найденных программ», на пульте нажимаете «Ок»
  • стрелками на пульте выбираете «DVB-S Установки», нажимаете «Ок»;
  • стрелками выбираете «Установка антенны» и нажимаете «Ок»;
  • установите характеристики антенны, их можно найти в справочнике абонента. В этом разделе будет показаны шкалы мощности и качества сигнала. При настройке тарелки необходимо добиться наивысшего значения по второй шкале, первая особой роли не играет.

к содержанию ^

Что и как будем смотреть?

В справочных руководствах указаны места стояния и параметры сигнала всех стационарных вещательных спутников. Но в конкретном населенном пункте условия их приема могут существенно меняться. Обычный пригорок, особенно в северных районах, может сделать невидимым спутник, который вообще-то сюда хорошо светит.

Поэтому при покупке антенны проконсультируйтесь с продавцом, какие спутники у вас хорошо принимаются, выберите три (на одну антенну можно принимать до 3-4 спутников), и запишите параметры их сигналов:

  • Несущие частоты передатчиков спутников. К примеру, для одного из самых популярных спутников – Sirius – она будет 11,766 GHz; все спутники вещают в т. наз. Q-диапазоне со средней частотой в области около 10 GHz. Но не пытайтесь «ловить» частоту спутника – не 20-е годы на дворе, и даже не 60-е.
  • Плоскости поляризации сигналов. На одной и той же частоте можно передавать без взаимных помех два сигнала с взаимно-перпендикулярно направленными векторами электромагнитного поля. Направлением поляризации считают направление электрического вектора. Поляризация может быть горизонтальной «H», или вертикальной «V».
  • Скорости передачи данных. Спутниковое вещание – цифровое, по технологии SR (Single Root). Пример обозначения скорости: 27 500 SR или просто 27 500. Цифры означают, сколько кадров (пакетов) в секунду проходит по каналу связи. Только не путайте с телекадром: здесь кадр – определенным образом организованный пакет данных.
  • Частоты гетеродина конвертора для выбранных спутников. Они лежат в том же Q-диапазоне, но отличаются от несущей на значение промежуточной частоты, которая пойдет на ресивер. К примеру, при несущей 11,766 GHz и частоте гетеродина 10 750 kHz (10,750 GHz) частота приема ресивера будет 1016 kHz (1,016 GHz). Вот почему частоты не «ловят», как прежде ловили радиолюбители: чем ближе мы подбираемся к телевизору, тем больше сказывается погрешность установки частоты.

“Подгонка” уровня сигнала

Для того чтобы зафиксировать положение антенны, нужно, чтобы показатель качества сигнала равнялся минимум 20%. Теперь можно легонько поворачивать ее в обе стороны для того, чтобы добиться минимума, который составляет 40%.

Но это далеко не окончание этой кропотливой и нелегкой работы. Для того чтобы вся система работала корректно, нужно 60-80% качество. Добиться его можно только проведением манипуляций с конвектором. Для этого поворачиваем его в направлении часовой стрелки или против нее до тех пор, пока уровень сигнала не станет удовлетворительным.

Затем надо отрегулировать боковые конвекторы (если они имеются). Настроить дополнительные головки значительно легче, так как основная уже полноценно выполняет свои функции. Надо для каждой из них указать соответственный спутник и поймать сигнал. Этот процесс является аналогичным тому, что проводился с основной головкой.

Теперь остается дело за малым – это настройка каналов спутниковой антенны и регулировка самого телевизора. Для этого следует упорядочить все каналы – выстроить их так, как будет удобно каждому владельцу. Возможно, надо будет убрать некоторые или заблокировать. Этот процесс индивидуальный для каждого пользователя.

Особенности современных тюнеров, их настройка

Большинство их тех тюнеров, которые находятся в продаже, уже прошиты каналами. Поэтому не надо проводить их сканирование и сортировку. Это обеспечивает более удобную и простую настройку.

Для ее реализации нужно осуществить присоединение телевизора и спутникового приемника к электрической сети. После надо включить необходимый канал на “Астре”, потому что настройка антенны спутниковой на спутник будет проводиться в ее фокусе (другими словами – в ее центре).

После этого следует нажать на пульте кнопку «Info». Когда нужные каналы на спутнике отсутствуют, надо отредактировать частоты танспондера. Если они там не прописаны – нужно сделать это самостоятельно. При их вбивании по шкалам на экране можно будет определять мощность и качество сигнала.

Конвертеры

Для начала, более подробно стоит рассмотреть сами конвертеры.

Они различаются по поляризации. Бывают модели:

с линейной поляризацией (вертикальной и горизонтальной)

с круговой поляризацией

С круговой используются для приема каналов Триколор ТВ и НТВ+ со спутника 36 градусов. Для приема МТС и Телекарта потребуется с линейной поляризацией Ku диапазона.

Отличить их можно по маркировке. Слева на рисунке круговой, справа – линейный.

Еще у них может быть разное количество выходов:

один

два

четыре

восемь

Сам конвертер состоит из трех основных элементов:

облучатель

волновод

электронный блок

Под крышкой облучателя можно увидеть диэлектрическую пластинку. Ее наличие говорит о том, что это конвертер круговой поляризации.

То есть, его можно применять для приема каналов Триколор и НТВ Плюс. Чтобы превратить такой конвертор в линейный, для поиска других спутников, достаточно вытащить и убрать пластину.

Кстати, пропадание или ухудшение сигнала, иногда может быть связано с повреждением этой пластинки. Она из-за перепадов температур на улице, постепенно разрушается и выкрашивается.

Специальные конвертеры для мультисвитчей имеют 4 выхода.

При этом они все не равнозначны. Один с вертикальной, другой с горизонтальной поляризацией. Плюс два поддиапазона – верхний и нижний. Это имеет значение при подключении кабелей через мультисвитч.

Как настроить спутниковую антенну самому?

Для настройки спутниковой тарелки
понадобятся такие инструменты.

— Удлинитель на три розетки.

— Дрель или перфоратор со сверлом нужного диаметра для крепления кронштейна анкерами или дюбелями.

— Ключи гаечные 13мм. и 10мм.(желательно два)

— Отвертка крестовидная.

— Молоток.

— Изоленту или пластиковые стяжки.

— Собираем антенну тщательно затягиваем болты, не забываем шайбы и граверы.

— К держателю конвертеров прикручиваем два мультифида (один справа, второй слева от центра антенны) вмести с тремя конвертерами. Сильно не затягиваем. Крепление антенны тоже сильно не затягиваем.

— Крепим кронштейн к стенке и вешаем антенну что бы она глядела на юг, юго-восток, можно подсмотреть у соседа.

— Протягиваем удлинитель и берем с собой телевизор и тюнер. Соединяем телевизор, приемник и антенный центральный конвертер (один, напрямую к ресиверу) . Еще на земле можно попробовать выловить нужный спутник, если сомневаетесь в приеме (так как в направлении приема может быть преграда, дерево и т.п.) .

Сейчас продаваемые тюнеры продают с уже прошитыми каналами и нет необходимости их сканировать и сортировать, а нам настроить проще. Для этого включаем телевизор и спутниковый приемник, включаем нужный канал (к примеру 2+2) на астре (бывший сириус), так как этот спутник будем настраивать в фокусе (центре) антенны. Нажимаем кнопку info

на пульте, предварительно вставив в него батарейки, видим две шкалы. (Для новичков — самый сложный процесс). Если нужных каналов не спутнике нет, а мы имеем определенные частоты. Вбиваем их, если они еще не прописаны, и прям в редактировании частот транспондера смотрим на нужные шкалы сигнала мощность и качество.

Прежде всего перед началом процесса следует правильно подобрать место установки спутниковой антенны. Нам нужно учесть несколько факторов. Для приема радиосигнала сигнал со спутника должен попадать на принимающее зеркало и ничего при этом не должно ему мешать.

В приведенном примере на нижних этажах приему будут мешать деревья и соседний дом. По этому установку спутниковой антенны нужно делать выше, в большинстве случаев проще всего на крыше.

Очень важно хорошо зачистить кабель и безошибочно Что бы не било короткого замыкания оплетки и центральной жилы, иначе можно и испортить ресивер. Начало установки производим из подключения кабеля к конвертеру в фокусе (по центру) и спутниковому ресиверу

Начало установки производим из подключения кабеля к конвертеру в фокусе (по центру) и спутниковому ресиверу.

Важно в спутниковом ресивере подключить кабель к нужному выходу LNB_IN

Иногда бывают ошибки.

Можно подключить всю сборку и настроить порты дисека, но так будет сложней. После подключения всех проводов подключаем и питание 220 вольт и переходим к процессу настройки спутника.

Плавно наклоняем антенну вверх — вниз, вправо — влево, в направлении — как у соседа (ориентировочно на юг). Должен попасть в прием нужный канал — будет звук и изображение, но это не главное. Засветятся шкалы, по них и будем ориентироваться.

Достигаем максимальных показателей, надаем предпочтения шкале качество сигнала. Можно покрутить конвертер в креплении за и против часовой стрелки, а так же вперед и назад. Когда результат нас удовлетворит, нажимаем exit

и переключаем по другим каналам этого спутника, проверяем их уровень приема (info

). Если все в норме, то можно затянуть болты крепления антенны, а потом конвертера. Конвертер желательно подстроить прокручивая его вправо-влево, а так же двигая его вперед-назад в креплении — мультифиде.

Следует учесть что при затягивании болтов сигнал может уходить. Поэтому закручиваем равномерно но сильно, что бы антенна не колебалась от ветра.

Теперь антенна настроена и остается только настроить конвертеры в мультифидах. Для этого отсоединяем кабель от центрального конвертера и присоединяем по очереди к нужным головкам в мультифидах. На тюнере включаем каналы с того спутника что надо настроить и нажимаем info
. Тоже двигаем не сильно прикрепленным конвертером вверх — вниз, вправо -влево до достижения нужного результата и затягиваем болты.

Оборудование

Нетрудно догадаться, что одной антенны и ее сигнала недостаточно. Для того чтобы настройка спутниковой антенны своими руками состоялась, нужно наличие, правильная установка и настройка целой системы спутникового оборудования. Его можно приобрести в специализированном магазине.

Основные элементы для сборки:

  1. Антенна, которую чаще называют «тарелкой». Ее диаметр – от 0,7 м до 1,2 м. Ее предназначение – формирование принимаемого луча в фокус.
  2. Самая дорогая часть – приемник. К его выбору нужно подходить с особой тщательностью и ответственностью, потому что трансляция в эфир делится на два формата: mpeg2 и mpeg4. Второй значительно лучше.
  3. Головка, которая является конвектором. Их количество может колебаться от 1 до 3. В зависимости от количества спутников – по одной на каждый. Они должны быть универсальными с линейным типом поляризации.
  4. 2 крепления (мультифиды).
  5. Переключатель конверторов – дисек. Его наличие обусловлено тем, что тюнер предполагает одновременный прием сигнала только одного спутника. А дисек – прибор для настройки спутниковых антенн – обеспечивает их переключение в том случае, когда используются 2 и более.
  6. Коаксильный кабель, сопротивление которого 75 ОМ. Его количество нужно рассчитывать так, чтобы был запас в 3-5 метров.
  7. Штекеры, используемые для осуществления соединения (F-коннекторы).
  8. Кронштейн и дюбеля.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
