ТВ антенна своими руками: пошаговые инструкции по сборке популярных моделей телеантенн

Как сделать своими руками комнатную телевизионную антенну. Разные способы изготовить антенну

Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма . Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.

Рассмотрим один из самых простых способов — изготовление из коаксиального кабеля:

1. Приготовьте кусок кабеля 53 см.
2. Зачистите с обеих сторон, оголив жилу и скрутив оплётку.
3. Загнуть кабель в кольцо (или ромб) и приклеить его на фанеру или лист пластика. Расстояние между концами кабеля должно быть порядка 2 см.
4. Внутреннюю жилу кольца с двух сторон соедините с обмоткой. На концах петли скрутите обмотку между собой. А жилы петли присоедините к скрутке кольца.
5. Зачистите конец антенного кабеля (того, что пойдёт к телевизору).
6. Соедините жилу антенного кабеля с жилой петли, а обмотку с обмоткой петли.

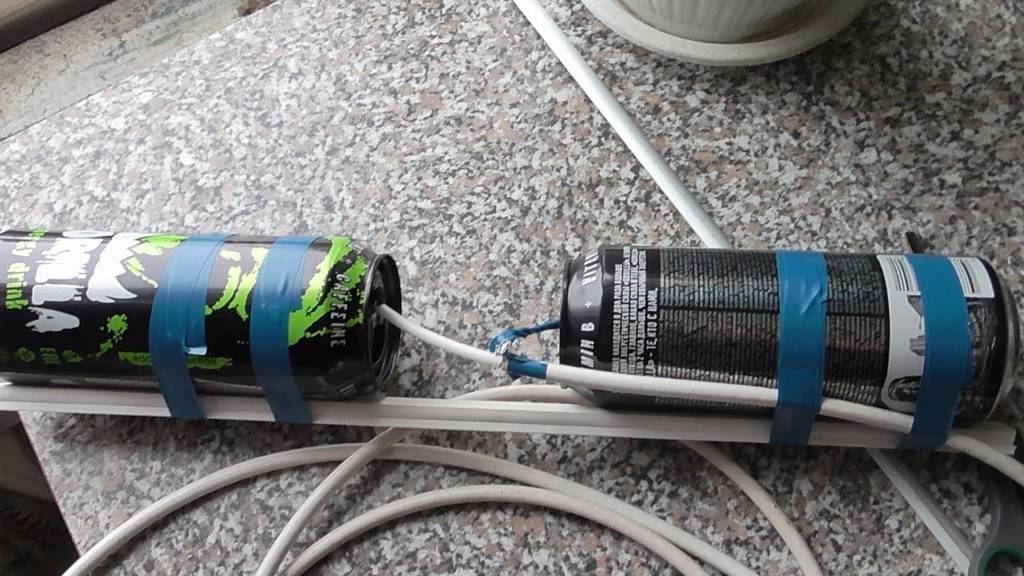

Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:

1. Возьмите две обычные пивные банки.
2. Прикрепите их на деревянную рейку при помощи, например, скотча. Расположите их вдоль рейки крышками друг к другу, на расстоянии порядка 6–7,5 см.
3. Проделайте отверстия отвёрткой в горловине (в стенке горловины, а не на крышке).
4. Разместите в отверстия саморезы.
5. Зачистите конец антенного кабеля.
6. Прикрепите проволоку кабеля к банке саморезами. Для надёжности можете припаять.
7. Другой конец антенного кабеля подключите к разъёму ТВ или цифровой приставки.
8. Можно сделать более продвинутый вариант из 3–4 рядов банок.
9. Для этого понадобится вертикальная рейка, к которой будут перпендикулярно крепиться горизонтальные.
10. По такому же принципу сделайте 3–4 ряда расположенных друг напротив друга банок.
11. Соедините их между собой медным проводом и выведите вниз. Можно подсоединить усилитель, а к нему антенный кабель. Таким образом, у вас получится очень эффективная антенна, которую можно использовать и на улице.

Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.

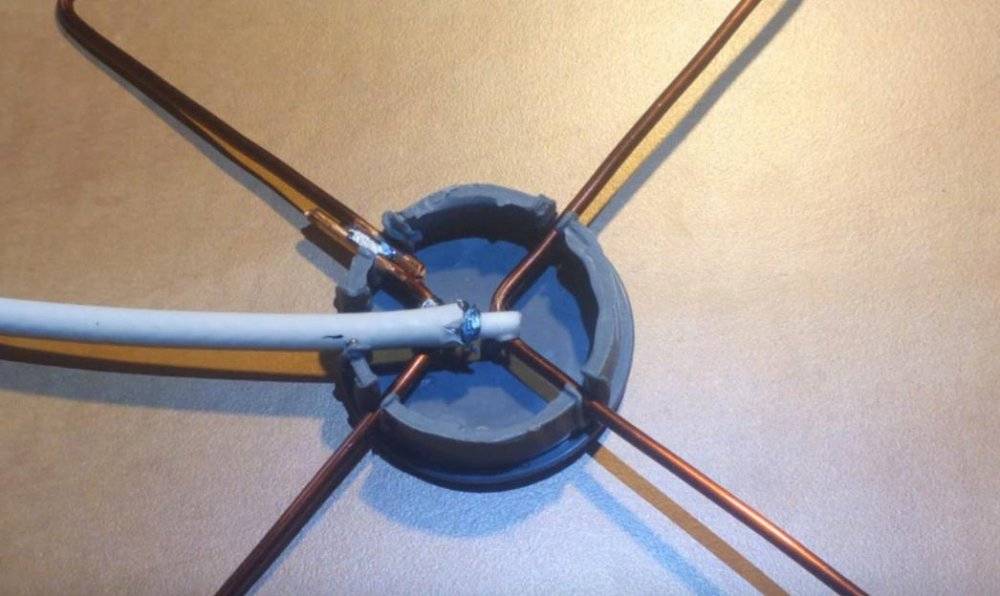

Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:

1. Возьмите 2 куска медной проволоки диаметром 2–3 мм по 56 см.
2. Загните проволоку плоскогубцами, чтобы из каждого куска получился квадрат.
3. Зачистите антенный кабель и припаяйте жилу к углу одного квадрата, а оплётку к углу другого.
4. Закрепите конструкцию на диэлектрическую основу.
5. На другом конце кабеля установите штекер и воткните в телевизор или приставку.

Своими руками можно легко смастерить антенну из картонной коробки:

1. Возьмите обычную картонную коробку, например, из-под обуви.
2. Наклейте на дно слой фольги.
3. Скрутите круги из двух кусков кабеля по 50 см, приклейте их на коробку, не замыкая концов. Должен получиться вид восьмёрки.
4. Зачистите кабель, который будет подсоединяться к телевизору. Жилу закрепите между соседними концами разных кругов. А обмотку соедините с обмоткой других двух концов.
5. Теперь осталось подключить другой конец к телевизору.

У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.

Пошаговая инструкция

Антенну из провода сделать легко. Главное знать, где надо делать зачистку кабеля и соединять кольцо.

1. От любого свободного конца кабеля отмеряется 5 см. Полностью удаляется изоляция как внешняя, так и внутренняя, которая защищает центральную жилу.

   Кстати, лучше кабель с медной жилой.

   Экран может быть разного материала и исполнения. Например, проволочная оплетка или сплошной фольгированный материал.

2. Экран плотно соединяется методом скрутки с жилой.
3. От края изоляции, которая осталась на предыдущем этапе, отмеряете 22 см, помечаете. Через 2 см делаете еще пометку. Изоляцию полностью снимаете и удаляете экран. Внутренний изолирующий слой не трогается. Жила оставляется скрытой.
4. С последней отметки на расстоянии 22 см еще раз делается отметка. Аналогично, только уже без удаления экранировки, убирается внешний слой изоляции. Величина отрезка всего 10 мм.

5. Первый скрученный 5-сантиметровый конец плотно обкручивается вокруг зачищенного участка прямо на экран. Чтобы контакт был прочным, можно обжать плоскогубцами.

6. Другой нетронутый кабельный конец вставляется в антенный разъем ТВ. Но, сначала надо смонтировать на него штекер.

   1

   2

7. Нужно постараться придать форму кольца как можно ровнее.

Как сделать самодельную мощную антенну для телевизора своими руками (фото).

Каждый цивилизованный человек не представляет свой быт без телевизора. Однако чтобы появилась возможность смотреть любимые передачи по телевизору, требуется подключение его к антенне.

Порой случается, что вследствие каких-либо причин антенна отсутствует: нежелание оплачивать счета поставщиков телекоммуникационных услуг, или вы находитесь за чертой города, а без отсутствия внешнего сигнала в виде антенны, телевизор транслировать ничего не будет.

Чтобы появилась возможность просматривать телепередачи по телевизору – ему нужна антенна. Естественно, если есть финансы, то элементарней и без лишних хлопот можно приобрести ее в супермаркете. Но возможен и другой вариант. Про то, как смастерить антенну для своего телевизора самостоятельно, описано ниже.

Если изготовить личную антенну самому, то можно смотреть чуть меньшее количество телевизионных каналов и низкого качества, но зато это вам ничего не будет стоить.

Комнатная HDTV-антенна своими руками

Диапазон сигнала с телевизионной вышки, который будет принимать самодельная антенна, равен 470-790 МГц.

Для изготовления проволочной антенны также потребуются нижеперечисленные материалы и приспособления:

• ножик (резак);
• скотч;
• канцелярский степлер;
• клей;
• ножницы;
• фломастер;
• фольга;
• сантиметровая лента;
• картон.

1. Для начала необходимо распечатать на бумагу шаблон и вырезать его ножницами.

2. Далее следует вырезать из картона рефлектор – размеры: по высоте 35 см и по ширине 32,5 см. Обклеиваем его фольгой.

3. Найдите середину и аккуратно вырежьте 2 маленьких прямоугольника.

4. Дальше вырежьте из картона необходимые детали согласно шаблону.

5. Сделайте детали цветными, закрасив их цветом на ваш выбор.

6. Дальше вырежьте фольгу согласно шаблону.

7. Сделайте на пунктирной линии маленький разрез для создания изгиба.

8. На вибратор антенны, который имеет название «бабочка» наклейте фольгу.

9. Теперь начнем собирать антенну. Отмерьте расстояние в 3,5 см от рефлектора и наклейте «бабочку».

10. Найдите середину «бабочки» и сделайте «ушко» для прохода кабеля.

11. Далее установите согласующий трансформатор на 75 Ом вместо 300 .

12. Все. Домашняя антенна сделана.

Антенна для дачи своими руками

Самодельная дачная антенна имеет вид решетки. Но перед работой приготовьте необходимые материалы:

• провод меди — диаметр 4 мм, длиной 4 м;
• доска — ширина 7 см, длина 55 см;
• штекер;
• саморезы – 10 шт;
• линейка;
• простой карандаш;
• рулетка;
• паяльник.

1. Возьмите доску и сделайте заготовку по предложенной ниже схеме.

2. На фотографии все размеры представлены в дюймах. Переведите их в сантиметры:

• 3/4″ = 2 см;
• 1″ = 2,5 см;
• 2″ = 5 см;
• 2 5/8″ = 6, 66 см (лучше округлите до 6,5 см);
• 5 » = 13, 33 см (округлите и сделайте 13 см);
• 22″ = 55 см.

3. Разрежьте провод меди на 8 равных частей, длина каждой 37,5 см (15 дюймов).

4. Зачистите середину каждой части для дальнейших соединений.

5. Далее отрежьте 2 провода длиной 22 см и также зачистите места соединений.

6. Остальные провода согните в виде буквы «V». Однако расстояние между их концами должно быть равно 7,5 см (3 дюйма).

7. Антенну соберите согласно фотографии размещенной ниже.

8. Теперь возьмите штекер и подсоедините кабелем к антенне.

9. Возьмите паяльник, и припаяйте кабель к нижним контактам катушки.

10. Прикрепите штекер к доске.

11. Дачная антенна полностью готова к использованию и трансляции передач.

Как сделать мачту для антенны?

Для внешнего крепления самодельной дачной антенны необходима мачта. Ее тоже можно сделать своими руками. Для этого необходимо иметь в наличии трубы из стали.

1. Возьмите 2 трубы и заройте в землю. По бокам просверлите просветы и вставьте прут стальной арматуры. На прут надеваем мачту или сделанную из трубы гильзу.

2. Такая гильза позволяет вставить любое число труб. Закрепите их друг с другом стальным тросом. С помощью дополнительных труб можно удлинить высоту мачты для держателя антенны.

3. Изготовить своими руками домашнюю или дачную антенну абсолютно не сложно. Необходимо только иметь все необходимые инструменты и материалы для изготовления.

А само создание антенны занимает не больше 30 минут. Благодаря чему у вас появится рабочее устройство для получения телевизионного сигнала, которое вы создали сами, и вопрос о занятости детей в пасмурную погоду решится сам собой.

Простая для Wi-Fi — из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ-антенна может быть собрана за полчаса (если не торопиться).

Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки.

Если ставить самодельную антенну предполагается на улице, следует найти банку с пластиковой крышкой. Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Фото простой телеантенны — ниже:

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длиной волны 124 мм. Банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Что понадобится для сборки цифровой антенны

Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.

Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.

Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.

Конструкция и расчет

Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.

Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.

На практике для этого необходимо:

• найти в интернете ближайшие мультиплексоры в регионе или городе;
• определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
• узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.

Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:

λ = 300 / f

где λ — длина волны,  f — частота трансляции.

Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.

Длина волны для каждой из них вычисляется по-отдельности:

• λ = 300/500 = 0,6 м;
• λ = 300/750 = 0,4 м.

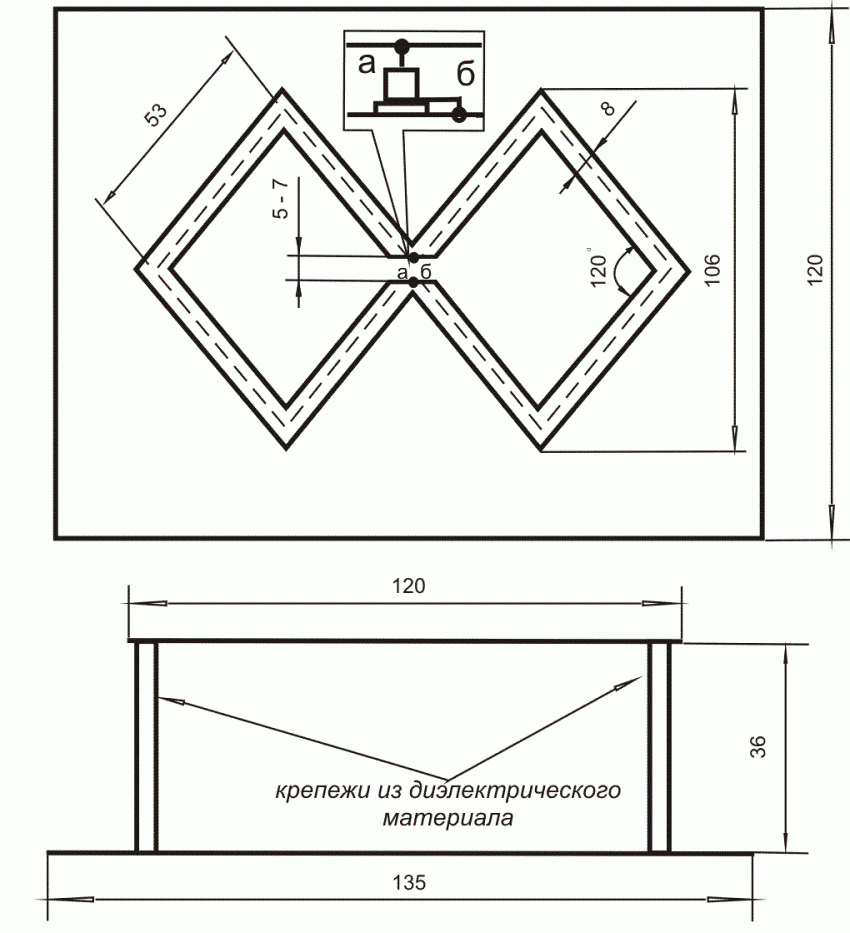

Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.

Инструменты и материалы

Чтобы сделать антенну Харченко вам понадобится:

• Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
• Телевизионный кабель для передачи видеосигнала.
• Линейка для измерений, карандаш или маркер для нанесения отметок.
• Пассатижи или тиски с молотком для придания проволоке нужной формы.
• Отражатель из фольги или металлической сетки.
• Паяльник с припоем и канифолью.

Для кольцевой антенны вам понадобится:

• Кусок коаксиального кабеля.
• Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
• Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.

После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.

Простая телевизионная антенна

Если вы не мните себя большим мастером, а попробовать сделать антенну своими руками все же хочется, нужно попробовать смастерить самую простую ее конструкцию. Для этого необходимо выполнить такие манипуляции:

1. Чтобы сделать простейшую антенну своими руками, нужно подсоединить антенный вход на тв с любым контуром из металла, предварительно изолированным.
2. Контур нужно установить на подставку из пластика или дерева, и поставить на сам телевизор или балкон.
3. Соединять телевизор с антенной нужно при помощи штекера и кабеля, у которого необходимо срезать изоляцию около 5 см в длину.
4. Открывшуюся обмотку нужно разделять пополам и отогнуть.
5. Внутреннюю обмотку также аккуратно обрезать на эту же длину и оголить жилу кабеля.
6. В штекере закрепить при помощи шурупов жилу с обмоткой. Если в вашем штекере нет места для крепления обмотки, то нужно ее срезать.
7. Другой край кабеля закрепить на контуре, перед тем его аналогично зачистить, сделать кольцо из жилы и закрепить.
8. Места соединения нужно обмотать изоляцией для надежности конструкции.

Для улучшения сигнала на домашней антенне, нужно использовать электронные усилители сигнала.

Используем пивные банки

Сегодня доступно множество схем, по которым можно собрать хорошую домашнюю антенну. Конструкция из пивных банок собирается очень быстро, причем все необходимые материалы есть под рукой. Конечно, такая антенна сверхустойчивый сигнал не гарантирует, но для дачи или дома в деревни — рабочее решение.

Что требуется для сборки:

• банки алюминиевые из-под любого напитка, но одинакового объема;
• антенный провод, длина определяется индивидуально;
• штекеры;
• изоляция или скотч;
• деревянная или пластиковая планка для основания.

Если все эти элементы есть, пора выяснить, как быстро сделать антенну для телевизора:

1. Подготавливаем провод. Отмеряем 10 см от конца кабеля. Делаем надрез и устраняем изоляционный слой. Скручиваем экран в единую жилу. Убираем изоляцию с медного провода. На другой конец провода необходимо надеть антенный штекер.
2. Фиксируем контакты. К одной банке с помощью небольшого болта крепим медную проволоку, а к другой — скрученный экран. Для стабильного сигнала провода лучше припаять.
3. Применяя скотч или изоляцию, фиксируем банки к подготовленной планке. Располагаться они должны строго по прямой. Любое отклонение приведет к тому, что самодельная конструкция работать не будет.

Остается только экспериментировать с расположением антенны и расстоянием между банками. Оптимальным считается 7.5 см между краями банок. Хотя в определенных ситуациях дистанция может быть уменьшена или увеличена.

Антенна из пивных банок

Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!

Наружная антенна из пивных банок

Нужны:

• две жестяные банки емкостью 0,5 литра,
• кусок деревяшки или пластика около 0,5 метра длиной,
• кусок телевизионного провода RG-58,
• паяльник,
• флюс по алюминию (если банки алюминиевые),

• припой.

Собираем так:

1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
6. Ее распределяем по поверхности банки и припаиваем.
7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора.  Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов  метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Возможно, вам интересно, как сделать мангал из баллона или бочки, прочесть об этом можно тут.

Изготовление дециметровой антенны

Существует несколько видов дециметровых антенн, которые различаются в сборке.

Кольцевидная

Представляет собой самую простую конструкцию антенны диапазона ДМВ. Для изготовления потребуется коаксиальный кабель необходимой длины и подходящий отрезок многослойной фанеры.

Последовательность изготовления изделия:

1. Отрезать два фрагмента кабеля с длиной 530 и 175 мм. Длинный отрезок пойдет на изготовление кольца будущей антенны, а короткий — для петли.
2. Оголить концы проводов на 20-25 мм и вывести в разные стороны центральную жилу и экран.
3. Оформить кольцо и припаять к нему петлю и основной коаксиальный провод, идущий к приемнику. При спайке соединяются вместе жилы экранов и отдельно — центральные.
4. Закрепить конструкцию на листе фанеры и найти направление максимально устойчивого приема.

Схема кольцевой антенны: 1 — кольцо, 2 — дополнительная петля, 3 — основной кабель

В виде рамки

Другим вариантом является рамочная конструкция, называемая антенной Харченко, изготовленная из толстой медной проволоки с диаметром 30-4 мм.

Сборка антенны выглядит следующим образом:

1. Отрезать проволоку длиной 112 см.
2. Зачистить и облудить концы проволоки, которые будут загнуты в петли.
3. Согнуть ее в виде двух прямоугольников в следующей последовательности — петля фиксации 10 мм, затем ребро длиной 130 мм, затем два ребра по 140 мм, два — по 130, два — по 140, последнее ребро имеет длину 130 мм и заканчивается петлей, на которую уходят последние 10 мм проволоки.
4. Соединить петли на концах и пропаять место стыка.
5. Развести этот угол от противоположного на 20 мм (показано на фото ниже). Облудить провод, расположенный напротив стыка петель.
6. Зачистить коаксиальный кабель на 20 мм для экрана и на 10 мм — для центральной жилы.
7. Припаять выводы к облуженным углам на рамке.
8. Сделать центральный корпус из пластиковой крышки подходящего размера.
9. Уложить в корпус квадраты рамки с кабелем и залить термоклеем. После застывания клея установить антенну в месте наилучшего приема сигнала.

На видео, предоставленном каналом Сан Саныч_Сан, продемонстрирована методика расчета и изготовления антенн такого типа.

Петлевая антенна из трубы

Петлевые антенны из трубки различного диаметра отлично подходят для уличной установки и обеспечивают прием на расстояниях до 40 км от ретранслятора (без усилителя сигнала).

Процедура изготовления:

1. Изогнуть симметричную незамкнутую петлю (вибратор) из трубки с диаметром до 12-18 мм. Длину трубки подбирают в зависимости от частоты вещания. Радиусы закруглений не влияют на работу антенны. Концы вибратора должны находиться на расстоянии 65-70 мм друг от друга.
2. Зачеканить один конец трубки.
3. Наполнить полость песком.
4. Зачеканить вторую сторону.
5. Установить вибратор на шесте в направлении наиболее устойчивого приема.
6. На концах вибратора устанавливается согласующая петля. К точкам соединения петли и вибратора подключается основной кабель, идущий к приемному устройству.

Данные для подбора длин элементов.

Частота, МГц	Длина вибратора, мм	Длина согласователя, мм
50	2760	1900
59,25	2340	1600
77,25	1780	1250
85,25	1630	1130
93,25	1510	1040
175,25	810	560
183,25	770	530
191,25	740	510
199,25	710	490
207,25	690	470
215,25	660	450
223,25	660	440

Восьмеркой

Для уличной установки можно изготовить трубчатую конструкцию, которая аналогична рамочной антенне. Принципы расчета и сборки остаются неизменными.

Коаксиальный кабель

Многих интересует, как самому сделать антенну для телевизора из коаксиального кабеля. Такая комнатная конструкция создается из 75-омного коаксиального провода. Для такого способа требуется правильно рассчитать длину кабеля для эффективного приема сигнала. Для этого выясняем частоту вещания и делим ее в мегагерцах на 7500. Итоговое значение округляем до ровной цифры. Оптимальную длину антенны для своего региона можно найти в интернете.

Антенна из коаксиального кабеля

Определив длину провода, остается придерживаться следующих инструкций, как сделать уличную антенну для телевизора:

• с одной стороны конца подготавливаем кабель и устанавливаем разъем для подсоединения к ТВ или цифровой приставке;
• от установленного разъема отмеряем 2 см и делаем отметку — от нее необходимо будет отмерить требуемую длину антенны;
• лишнее убираем плоскогубцами;
• убираем верхний слой изоляции и оплетку;
• зачищенную часть загибаем под 90 градусов;
• выполняем поиск каналов на ТВ.

Всеволновая ТВ-антенна своими руками. Частотнонезависимая конструкция

Простая всеволновая антенна для телевизионного сигнала может быть собрана своими руками из обычных пивных банок, расскажем подробно технологию изготовления. Конструкция работает по принципу, использованному в диполе Надененко:  при увеличении плеч вибратора линейного типа происходит расширение рабочей полосы частот без изменения остальных параметров. В данном случае плечами вибратора будут банки из под пива.

Простейшее устройство для приема сигналов

Конструкция, собранная из пары банок, обеспечивает уверенный прием аналогового сигнала в черте города, при этом нет необходимости делать согласование для кабеля (при его длине до двух метров). Устройство можно существенно улучшить, если усложнить его до синфазной решетки, как это показано на рисунке, и установить антенный усилитель  (его схема будет приведена в конце статьи).

Синфазная решетка на основе жестяных банок

Расстояние между банками «А» будет равно λ/2, где λ – длина волны. Заметим, число диполей должно быть 3-4 штуки, при меньшем количестве усиление незначительное, а при большем -возникнут трудности с согласованием кабеля.

Самодельная рамочная «восьмерка» для дальнего приема сигнала «цифры»

Итак, подготовка и последовательность действий при формировании «восьмерки» или ромбовидной антенны для принятия цифрового сигнала ТВ.

Материалы для сборки

1. Кабель. Коаксиальный соединительный кабель должен иметь как минимум один зачищенный конец (моножилу) для припаивания его к контуру антенны. Зачистка здесь должна производиться на длину, не менее 2 см. Внутреннюю структуру кабеля следует отделить от изоляции: моножила должна остаться без изоляции и оплетки. Что касается изоляции, то ее вообще лучше срезать, а вот оплетку (и фольгу) нужно скрутить в единый жгут. Далее лудим отдельно моножилу, отдельно оплетку.

   Каждый из образовавшихся пролуженных выходов проводника (на одной оконечности кабеля) должен быть припаян к своему концу штекера. Теперь подсоединяем его к телевизору. После этого место спайки следует заизолировать и обжать захват вокруг получившейся изоляции.

2. Проволока для антенного контура. Его следует рассчитать и обработать следующим образом:…

Расчет

Ромб – это геометрическая фигура, у которой все стороны равны. Чуть выше за размер такого ребра была принята величина в 14 см. Соблюдать исключительную точность здесь не нужно – достаточно отмерять «на глазок».

1. Первый участок – внутренний. Берем его, равным 13 см, плюс 1 см на петдю для припаивания.
2. Далее 2 участка по 14 см.
3. Затем опять 2 внутренних участка по 13 см, между которых присутствует «разворот» проволоки в противоположную сторону.
4. Далее снова 2 внешних участка по 14 см.
5. И последний завершающий участок – 13 см., плюс 1 см. на петлю.

Всего примерно 112 см. Петля (то есть, место спаивания концов контура антенны) должна находиться, как бы, на «переносице антенны». Если все корректно отмеряно, то между оконечностями ромбов будет расстояние 1-2 см.

Как собрать — описание, схемы

1. После того, как изготовлен контур и подготовлен коаксиальный кабель антенны, следует соединить их вместе.
   Место спаивания не случайно – оно должно находиться именно в точке соединения концов антенного контура.

   От этого зависит принимающая способность антенны, ее диапазон приема.

2. Далее заливаем герметиком места спайки. Также рекомендуется все места, где осуществлялась пайка, в качестве финального слоя обмотать электротехнической изолентой.

Чертеж этой комнатной антенны приведен ниже:

Подключение к телевизору

Подключение неразрывно связано с испытанием готовой антенны. Включите телевизор, подсоедините антенну и попробуйте найти место, где прием вещания получше. Если улучшений от перемещения и разворота антенны не замечается, то не спешите отчаиваться – возможно, дело в некондиционном коаксиальном кабеле.

К сожалению, есть только один способ узнать, так ли это – заменить использованный кабель на альтернативный (например, на «телефонную лапшу»). Если сигнал антенны станет после этого лучше, значит действительно, виноват кабель. Однако долго оставаться на вспомогательном кабеле не получится – он имеет свойство быстро выходить из строя. Понадобится раздобыть новый участок коаксильного кабеля.

Мощная самодельная антенна

Чтобы антенна работала не хуже покупной, а то еще и лучше, нужно улучшить ее принимающий контур.

Купить усилитель сигнала, который подключается непосредственно к антенне, обязательно обмотать кабель на обоих концах изолентой, чтобы не было помех в сигнале.
Чтобы прием был качественный, нужно изготовить экран – это металлическая сетка, которую изолируют от телевизора и ставят позади приемника

В качестве экрана можно использовать металлическую сетку от забора.
Площадь приема нужно по возможности увеличить, для этого к экрану можно присоединить металлические прутья, обращая внимание, чтобы вся конструкция была из одного металла, дабы со временем не произошло окисление. Соединять прутья с экраном нужно симметрично, чтобы получилась максимально большая площадь.
В центре конструкции нужно расположить еще один усилитель, припаяв контакты к приемнику.
Такого типа антенны в доме не устанавливают, обычно их выносят на крышу, поворачивая в сторону ближайшей телевышки.

Как сделать логопериодическую антенну

Для изготовления каркаса такого устройства используются:

• алюминиевый П-образный профиль с высотой боковых сторон около 15 мм;
• в качестве усов антенны применяются шпильки с подходящим диаметром и длиной или гладкие трубки и прутки;
• небольшой отрезок алюминиевой трубки с диаметром 10-15 мм, который применяется в роли опоры.

Последовательность изготовления простейшей антенны выглядит следующим образом:

1. Расплющить трубку с двух концов и согнуть ее в форме буквы U. Один расплющенный конец следует прикрепить к П-образному профилю при помощи саморезов.
2. Изготовить пары усов антенны с длиной 70, 85, 100, 120, 140 и 170 мм. Нарезать на одной стороне резьбу.
3. Просверлить в П-образном профиле отверстия для установки усов. Расстояния между отверстиями указано на схеме.
4. Накрутить на каждый ус гайку, установить собранную деталь в отверстие П-образного профиля.
5. Закрепить усы внутри профиля при помощи гаек. Под каждую гайку подложить присоединительную клемму, которая может быть фабричного изготовления или самодельной из медного проводника.
6. Спаять выходы усов в определенной последовательности (приведено на схеме).

Как сделать логопериодическую антенну

Антенна «Бабочка»

Эта относительно простая в повторении и эффективная в работе антенна для приема ЦТВ действительно напоминает по форме крылатое насекомое. Чтобы собрать приемное устройство, необходимы:

• кусок фанеры размером 20 x 20 см толщиной 4–5 мм;
• 2 метра медной (желательно) или алюминиевой (будет работать хуже) жилы сечением 3–5 мм;
• шурупы, отвертка, нож, паяльник (припой, флюс), линейка, кусачки, плоскогубцы, карандаш для разметки;
• коаксиальный кабель и штекер для подключения к ТВ или приставке.

Инструкция по изготовлению:

1. Разрежьте пополам проволоку.
2. Каждый кусок согните треугольником со сторонами 37,5 x 37,5 x 22 см.
3. Спаяйте места соединения.
4. С помощью шурупов закрепите элементы на фанерной панели местами пайки друг к другу на расстоянии 7,5 мм, «крылья» должны быть разнесены на одной линии симметрично.
5. Снимите изоляцию с конца кабеля (длина участка 5 см).
6. Припаяйте центральную жилу к одному «крылу», оплетку, скрученную в жгут, к другому (это места соединения треугольников).
7. Присоедините ТВ-штекер.

Плюсы и минусы

относительно легкая в изготовлении;
это широконаправленный вариант — то есть, она будет уверенно ловить сигнал и при не слишком точной настройке на телевышку;
идеальна для уличного применения.

не самое высокое усиление (как раз из-за ее широкой направленности);
медный провод толстого сечения проблематично найти.

Медную жилу для изготовления активных элементов антенны можно заменить менее дефицитной алюминиевой. Однако спаять такой провод не получится. Для крепления алюминиевых треугольников к деревянной основе и подключения кабеля нужно согнуть концы проводников небольшим кольцом (3–4 мм в диаметре), просверлить в фанере отверстия соответствующего размера и закрепить все компоненты с помощью винтов и гаек.

Техника безопасности при монтаже

Для уверенной работы подобных антенн требуется размещение их над землей на уровне 7−10 метров. Поэтому при монтаже необходимо строго соблюдать правила техники безопасности:

• Нельзя монтировать конструкцию при проливном дожде или сильном тумане.
• Нежелательно подниматься наверх одному, особенно в гололед, холод, снег.
• Если необходимо подняться на шаткую конструкцию или высотные работы проводятся в опасных местах, то обязательно требуется закрепленный монтажный пояс.

После правильной установки самодельные антенны работают не хуже заводских при существенной экономии бюджета.
