Система внутренней канализации из ПП труб
Трубы из полипропилена и аналогичные фасонные фитинги могут применяться при укладке хозяйственно-бытовых канализационных систем, максимальная температура стоков в которых не превышает 80 градусов (возможно кратковременное, не более 1 мин, повышение температуры до 900).
ПП трубы, в отличие от других пластиковых изделий, подлежат к использованию в системах отвода химически агрессивных веществ, показатель pH (щелочность) которых варьируется в диапазоне 2-12, однако перед укладкой канализации необходимо выполнить проверку устойчивости материала, поместив его на сутки в рабочую среду.
Производство и применение ПП труб регламентируется нормативами СНиП №2.04.01 и СП № 40.107. Используемые изделия должны иметь соответствующие сертификаты и акты на соответствие санитарным требованиям.
Полипропиленовые трубы для канализации имеют следующие эксплуатационные преимущества:
- невосприимчивость к коррозии, стойкость к большинству химически агрессивных жидкостей;
- идеально гладкая внутренняя поверхность, не подвергающаяся зарастанию и сохраняющая первоначальное проходное сечение и гидравлические характеристики на протяжении всего срока эксплуатации;
- минимальный вес, облегчающий хранение и транспортировку, а также монтаж канализационных коммуникаций;
- простое соединение посредством раструбов, на которых предусмотрены уплотнительные кольца, обеспечивающие герметичность стыковки;
- верхняя температурная граница ПП труб составляет 95 градусов, что превосходит возможности пластиковых аналогов – трубы полиэтиленовые канализационные выдерживают не более 650;
- наличие обширного сортамента фасонных изделий – уголков, крестовин и переходников, что позволяет выполнить монтаж канализации любой конфигурации.
Срок службы внутренней канализации из ПП труб, при соблюдении режима эксплуатации, превышает 50 лет.
Типоразмеры и технические характеристики
Полипропиленовые канализационные трубы производятся согласно ГОСТ №26996, в котором указаны требования к материалам и итоговым характеристикам изделий.
ПП трубы поставляются на рынок в диаметре 200, 160, 130 110, 80, 50, 40 и 32 мм – изделия диаметром 110 мм и более применяются для монтажа стояков и наружной канализации, 80 и 50 мм – для разводки канализации внутри дома. Длина изделий может составлять 3, 2, 1, 0.75 и 0.5 метров. ПП изделия не имеют эластичности и не гнуться, что не позволяет реализовывать их в бухта длиной 50-100 м, как выпускается труба полиэтиленовая канализационная.
Полипропиленовые трубы и фасонные элементы
Рассмотрим технические характеристики ПП труб (в скобках для сравнения указаны аналогичные параметры полиэтиленовых изделий):
- максимальная температура, приводящая к деформациям +1500 (ПЭ: +1320);
- плотность материала – 0.9 (ПЭ – 0.95) г/см3 ;
- устойчивость к нагрузкам на разрыв – 35 (ПЭ – 29( Н/мм2);
- предел текучести – 25 (ПЭ – 18.1) Н/мм2;
- коэффициент линейного расширения – 0.15 (ПЭ – 0.19) мм/м;
- номинальная теплоемкость (при температуре +200) – 2 (ПЭ – 1.9) кДж/кгс ;
- номинальная теплопроводность (+200) – 0.24 (ПЭ – 0.36) Вт/мс.
Диаметры используемых для обустройства канализационной системы труб указаны в ГОСТ №21.604.82 “Водоснабжения и канализация”. Согласно данному нормативу, для укладки сточных коммуникаций необходимо использовать изделия следующих размеров:
- унитаз – 100 мм (внутренний диаметр);
- ванна либо душевая кабина – 50 мм;
- мойка на кухне – 50 мм;
- раковина в ванной комнате – 40 мм;
- комбинированный слив в ванной – 60 мм;
- бытовое оборудование (стиральная и посудомоечная машина) – 25 мм;
- разводка – 50 мм;
- основной стояк – 110 мм.
Трубы ПВХ для напорных и безнапорных конструкций
В канализационных системах, где предусматривается принудительное перемещение стоков с применением насосов используют напорные поливинилхлоридные трубы. Требования, предъявляемые к ним, учитывают наличие повышенного давления на стенки труб. Производители выпускают несколько видов напорных труб, рассчитанных на давление в 6, 10 либо 12,5 кг/см².
При этом следует учитывать способ соединения, который может быть:
- Клеевым. В этом случае при монтаже фитингов используют клей, а соединение фиксируют струбцинами.
- Раструбным. При его использовании прямой участок трубы нужно вставить в раструб, предварительно обработав его силиконовым герметиком.
Какой трубопровод выбрать для отопления
Система отопления предполагает транспортировку воды, что используется для обогрева помещения. Вполне логично предположить, что для эффективной работы системы отопления температура жидкости, что перемещается, должна быть довольно высокой. Обычные пластиковые трубы расширяются, теряют форму и провисают под воздействием горячей воды для отопления. Именно поэтому их использование не рекомендовано.
ПВХ трубы для отопления
Оптимальным вариантом для обустройства системы отопления является армированная пластиковая труба, что наилучшим образом сочетает в себе положительные характеристики металла и пластика.
Для отопления могут использоваться следующие виды трубопровода:
- Труба, армированная стекловолокном;
- Армированная перфорированным алюминием.
Армированная магистраль, применяемая для подключения отопления, уменьшает проникновение кислорода, что оказывает пагубное влияние на всю систему, становится причиной коррозии и разрушения. Армированная труба для отопления более прочная, стойкая к температурным перепадам и имеет длительный срок эксплуатации.
Гофрированная армированная труба помимо отопления может также использоваться для прокладки наружных кабельных магистралей и защиты электросетей. Армированная магистраль обладает хорошими диэлектрическими свойствами.
Общие рекомендации по подбору труб ПВХ для канализации
- Нарисуйте эскиз будущей канализационной системы. На нем укажите длину и диаметр труб, места подключения сантехники, углы наклона и т. л.
- По рисунку определитесь с количеством и номенклатурой водопроводной арматуры.
- Нанесите схему на стены и пол, еще раз проверьте ее значения. Если все в норме, то можно штробить канавки под трубы. Размеры канавок должны отвечать диаметру канализации.
Составление схемы канализации и предварительная раскладка труб помогут избежать ошибок при монтаже
Диаметр выходящей из квартиры пластиковой трубы должен равняться размерам магистральной, это минимизирует вероятность засорения. Для пятиэтажных домов достаточно ставить трубы Ø 110 мм, с возрастанием этажности магистральные трубы увеличиваются до диаметра 200 мм. Если подземные коммуникации соединяют несколько домов, диаметр труб может увеличиваться до 300 м и более. Надземные соединения делаются раструбными, подземные чаще всего фланцевые.
Перечень используемых фитингов
Для монтажа труб различного диаметра надо подготовить набор фитингов. Количество и точный перечень определяется самостоятельно.
Таблица 2. Перечень элементов для монтажа труб.
| Наименование элемента | Краткое описание |
|---|---|
| Тройник 110×110 мм | Самый большой размер фитинга, используется для подключения к вертикальному стояку и унитазу. |
| Редукция 110×50 мм | Специальный элемент для подключения к трубам диаметром 110 мм труб 50 мм. |
| Отводы | Колена для изменения направления трубопроводов, диметры различные под все размеры канализационных труб. Могут быть под углом 90° или 45°. |
| Тройники | Соединяют несколько труб в одну систему, могут иметь все размеры одинаковые или различные. |
| Ревизия | Монтируется в местах, в которых существуют повышенные риски скапливания грязи или засоров, имеет специальные съемные крышки. |
| Заглушки | Устанавливаются на торцах, подбираются под диаметры трубопроводов. |
Цены на различные виды фитингов для канализационных труб
Фитинги для канализационных труб
Способы соединения канализационных труб
Способ соединения зависит от особенностей эксплуатации и назначения канализационной системы. Оказывают влияние и диаметры.
Таблица 3. Способы соединения труб.
| Метод соединения | Краткое описание особенностей технологии |
|---|---|
| Раструб | Самое распространенное соединение, в канализационных системах считается оптимальным. Раструб может быть цельнолитым вместе с трубой или изготавливаться отдельно. |
| Фланец | Довольно сложное по сравнению с другими типами соединение, может выдерживать значительные нагрузки. Применяется только с толстостенными трубами для систем специального назначения. |
| Муфта, поворот, треугольник | Соединяют как прямые участки трубопроводов, так и поворотные. Технические особенности почти не отличаются от раструбных, но по устройству несколько проще. |
В связи с тем, что канализация не работает при больших давлениях, по большей части во время монтажа используется раструб.
Трубы ПВХ имеют два вида, каждый со своими техническими параметрами.
- Трубы из непластифицированного ПВХ. Это более дешевые виды, применяются во время монтажа канализации, работающей без внутреннего давления (безнапорной). Толщина стенок не более 2 мм, диаметры до 110 мм.
- Трубы из пластифицированного ПВХ. Более прочные и дорогие изделия, выдерживают значительные значения внутреннего давления. Толщина стенок может достигать 6 мм, максимальное давление до 2 МПа. Чаще всего используются для прокладки наружных систем или в больших многоуровневых помещениях различного назначения.
Технические характеристики труб зависят от вида пластика, из которого эти трубы изготовлены
Канализационные ПВХ трубы
Рассматриваемый материал классифицируется на несколько видов труб. В основе классификации находятся характеристики сфера применения изделий. Пластиковые трубы используют для обустройства канализации, водоснабжения, дренажа и проведения прочих работ. Материал, который используется для проведения канализационных работ, способен транспортировать жидкость самотеком. При этом температура данной жидкости не должна быть выше +60 градусов.
Такие трубы можно использовать для транспортировки стоков, технической жидкости, прокладки трубопровода технического предназначения. ПВХ канализационные трубы классифицируются на следующие виды:
- гибкие гофрированные – изделия оранжевого цвета используют для прокладки ливневой и наружной канализационной системы. Для фиксации таких изделий применяют раструбы, представленные в виде расширения диаметра расходного материала. За счет уплотнительный колец обеспечивается безопасность и герметичность. Такой материал выдерживает большие нагрузки. Его диаметр колеблется в пределах 110-630 мм;
- гофрированные канализационные — считаются инновационными изделиями, применимыми для прокладки разных систем, включая дождевую, санитарную, дренажную. Для дождевых труб характерна высокая эластичность, устойчивость к агрессивным средам. Их прокладывают в грунте, а при необходимости бетонируют.
Гофрированные трубы для канализации считаются двойным материалом. Наружный слой изготовлен из ПНД с ребрами жесткостями, а внутренняя имеет гладкие стены. Подобная конструкция пропускает через себя большой объем стоков, при этом воспринимает и распределяет высокие внешние нагрузки.
К плюсам ПВХ изделий для канализации относят:
- высокую прочность;
- гладкую внутреннюю поверхность, которая препятствует появлению внутри твердых отложений;
- способность переносить низкие температуры, даже в период полного промерзания, когда в трубе нет воды;
- устойчивость к воздействиям;
- герметичность – риск попадания стоков в грунт низкий;
- длительный эксплуатационный срок;
- экологичность;
- незначительный вес;
- приемлемая цена.
Если температура превышает +40 градусов, тогда материал теряет свою прочность. При этом производитель допускает кратковременное воздействие на трубы жидкости с температурой до +80 градусов. Но такое явление должно быть кратковременным. Длительный контакт с такой средой отрицательно влияет на длительность эксплуатационного срока труб. При выборе труб для канализации учитывают технические характеристики:
- диаметр;
- длина секции;
- прочность;
- дополнительные критерии.
Используемый материал должен соответствовать ГОСТу и пройти все испытания на прочность. Размер труб подбирают с учетом их назначения. Для домашней канализации применяют трубы диаметром в 110 мм. Длина материала подбирается с учетом условий подготовленного проекта. Если выбор осуществляется по классу прочности, тогда:
- легкие ПВХ трубы укладывают на незначительную глубину. Такой материал эксплуатируется в условиях низких нагрузок;
- средние ПВХ изделия укладывают под грунтом с незначительным трафиком передвижения автомобилей. К примеру, стоянка под дорогой с низкой нагрузкой;
- тяжелые ПВХ применяются для прокладки канализации в промышленной зоне либо на участке с высоким трафиком, включая автомагистраль. Такой материал можно монтировать на глубине в 8 м.
Назначение
ПВХ трубы подразделяются на следующие виды:
- для монтажа внутренней канализации;
- для проведения наружной канализации;
- для постройки напорных систем;
- для самотечного слива стоков.
Использование такой классификации применимо к таким моделям труб, материал для производства которых был подвержен обработке соответствующим образом.
Сейчас выделяют два вида ПВХ труб:
- поливинилхлорид ПВХ (PVC);
- непластифицированный поливинилхлорид ПВХнп (PVC-U).
Наиболее часто в строительстве используются трубы PVC-U, так как у них лучшие технические характеристики, могут применяться в напорных системах канализационных систем.
Отличие ПВХ изделий от других полимерных труб
Поливинилхлорид является далеко не единственным полимером, применяемым при изготовлении труб.
Наряду с ним используются и такие виды пластика:
- РЕ полиэтилен – пластик применяют для создания труб, предназначенных для транспортировки холодной воды.
- РЕ-С сшитый полиэтилен – полимер имеет температурные ограничения порядка +95 °С. А потому применяется как для холодной, так и горячей воды. Славится устойчивостью к механическим нагрузкам и УФ излучению.
- РРЕ полипропилен – характеризуется хорошей химической и механической стойкостью.
- PVDF – полукристаллический термопласт, который славится устойчивостью к воздействию химический среды. В основном применяется в фармацевтической промышленности для транспортировки лекарственных препаратов.
- ПБ полибутилен – поперечно сшитый полиэтилен. Он выпускается в незначительных количествах, поскольку не отличается особой долговечностью.
Многие из перечисленных видов пластиковых труб могут составить конкуренцию ПВХ изделиям, но по комплексу достоинств и соотношению «цена-качество» конкурентов у поливинилхлоридных труб нет.
Виды полимерных труб
В современном гражданском или промышленном строительстве широко применяется рыжая или серая труба. В чём разница? Обе используются для сброса сточных вод. Имеют сопоставимые габаритные размеры. Но серые и оранжевые коллекторы, кроме цвета, отличаются друг от друга:
- местом монтажа;
- внешним конструктивным видом;
- материалом.

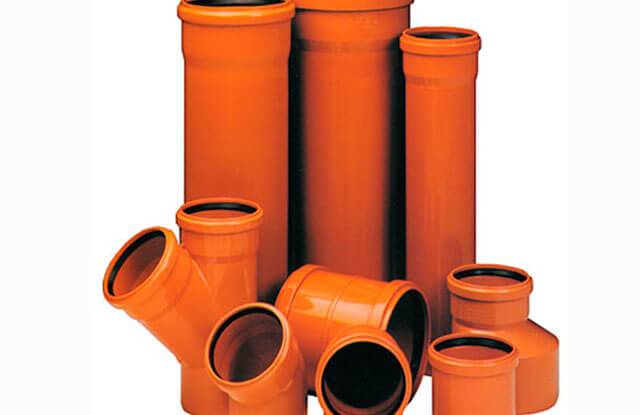

Рыжая канализационная труба используется для прокладки наружных коммуникаций. Серая – для внутренних.
Отличие коллекторов:
| Характеристики, свойства | Серая | Оранжевая |
|---|---|---|
| Материал трубы | Полипропилен | ПВХ (поливинилхлорид) |
| Температура эксплуатации | Рабочая постоянная t=60–75°C; кратковременная до t=90–95°C | До t=40–60°C |
| Внешний тепловой фон | Не морозостойкая, — температура эксплуатации выше 0°C | Переносит отрицательные температуры без разрушения |
| Восприятие механической нагрузки | Деформируется при усилии 50–75 кгс/м² (0,5–0,75 кH/м²). | При погружении в грунт необходимо устраивать защитный короб Подразделяется на классы:
|
| Форма | Гладкая цилиндрическая труба | Два вида:
|
Труба рыжая канализационная способна выдержать массу грунта при закладке на глубины до 2 метров без деформации. Под автодорогой магистраль прокладывать не рекомендуется. Из-за возможной просадки грунта, коллектор получит изгиб, где со временем могут осесть механические составляющие сточных вод и образоваться засор.
Конкурентом оранжевых труб, применяемых для наружной канализации, является полиэтиленовая труба. Обладая хорошей химической стойкостью и эластичностью материала, имеет ограничение по прочности. Для того чтобы устранить этот недостаток, стенки коллектора делают многослойными.
Внутренняя обечайка изготавливается из полиэтилена, наружная – их прочного гофрированного ПВХ. Такое сочетание позволяет оставаться в доступной ценовой категории, повышает прочность изделия и сохраняет все свойства. Зимой, при образовании ледяных пробок, труба не разрывается, а получает временную деформацию. С оттаиванием жидкости, коллектор принимает свои исходные размеры. Глубина закладки достигает 8 метров, диаметр – 1200 мм.
Тем не менее, при малоэтажном строительстве в наружных сетях применяется труба рыжая канализационная. Для внутренней разводки выбор сделан в пользу серой. Это обусловлено удобством монтажа, надёжностью изделий и доступной ценой.
Полиэтиленовые усиленные трубы целесообразно использовать в условиях населённого пункта, например, для организации центральной канализационной сети в посёлке.
Преимущества
По сравнению с чугунными трубами, полипропиленовые обладают повышенной химической стойкостью, отсутствием коррозии изарастания сечения, простотой транспортировки и хранения, имеют небольшой вес и гладкую поверхность. Трубы и соединительные элементы имеют раструбную конструкцию и укомплектованы специальными уплотнительными кольцами, что повышает скорость монтажа в 5-6 раз и обеспечивает высокую надежность и герметичность соединения. Если сравнивать полипропиленовые трубы с трубами из полиэтилена, то для полипропилена определен верхний предел допустимых рабочих температур +95°С, что значительно превосходит допустимый предел температур на трубы ПНД — (+65°С)
По сравнению с трубами из ПВХ, полипропиленовые трубы значительно менее хрупкие (особенно при низких температурах), что очень важно в условиях нашего климата при транспортировке и монтаже
Химическая стойкость канализационных труб из полипропилена
| Химикат | Концентрация, % | 20°С | 60°С | 100°С |
|---|---|---|---|---|
| Ацетон | 100 | с | ус | |
| Анилин | 100 | с | ус | |
| Бутан, жидкий | 100 | с | ||
| Бутан, газообразный | 100 | с | с | |
| Хлорид кальция | Стандарт | с | с | с |
| Нитрат кальция | Стандарт | с | с | |
| Хлор, жидкий | 100 | н | ||
| Хлор, газообразный сырой | 10 | ус | ||
| Хлороформ | 100 | ус | ||
| Триоксид хрома | Стандарт | с | н | |
| Глицерин | 100 | с | с | |
| Гликоль | 100 | с | с | |
| Гексан | 100 | с | ус |
с — стоек, ус — условно стоек, н — нестоек
Труба канализационная с раструбом
| Диаметр, мм | Длина, мм | Толщина, мм | Упаковка, шт |
|---|---|---|---|
| 32 | 2000 | 1,8 | 10 |
| 32 | 1500 | 1,8 | 10 |
| 32 | 1000 | 1,8 | 10 |
| 32 | 750 | 1,8 | 10 |
| 32 | 500 | 1,8 | 10 |
| 32 | 315 | 1,8 | 20 |
| 50 | 3000 | 1,8 | 10 |
| 50 | 2000 | 1,8 | 10 |
| 50 | 1500 | 1,8 | 10 |
| 50 | 1000 | 1,8 | 10 |
| 50 | 750 | 1,8 | 10 |
| 50 | 500 | 1,8 | 10 |
| 50 | 315 | 1,8 | 20 |
| 50 | 250 | 1,8 | 30 |
| 110 | 3000 | 2,7 | 10 |
| 110 | 2000 | 2,7 | 10 |
| 110 | 1500 | 2,7 | 10 |
| 110 | 1000 | 2,7 | 10 |
| 110 | 750 | 2,7 | 10 |
| 110 | 500 | 2,7 | 10 |
| 110 | 315 | 2,7 | 20 |
| 110 | 200 | 2,7 | 30 |
Это интересно: Трубы для внутренней канализации в доме: какую использовать, какие лучше и почему
Внутренняя канализация
Вывод внутренней канализации
Внутренняя канализация проходит в самом доме и соединяется с внешней под или через фундамент. Для внутреннего трубопровода не столь важна жёсткость, нагрузки на него меньше в разы. Но остаются остальные общие требования:
- долговечность,
- легкая замена,
- звукоизоляция,
- лёгкость в монтаже,
- нетоксичность,
- гладкость внутренней поверхности.
Долговечность. Никто не хочет менять трубопровод каждые два−три года. Тем более, когда есть материалы со сроком работы 50 и более лет.
Лёгкая замена. Чтобы заменить старые канализации, проводят капитальный ремонт. Лучше, если в случае поломки трубопровод будет легко поменять.
Звукоизоляция. Трубы для внутренней канализации должны изолировать звуки движения сточных масс от жителей дома.
Лёгкость в монтаже. Некоторые пластиковые трубы легко установит и непрофессионал. Чем легче монтаж, тем быстрее проходит строительство канализации.
Нетоксичность. Трубы должны быть нетоксичными и не выделять токсичные вещества при контакте со сточными массами.
Гладкая внутренняя поверхность. Канализация будет заиливаться и засоряться, если внутренние стенки труб шероховатые.
Кроме того, внутренний и внешний водопроводы должны легко соединяться друг с другом. Если они соединяются плохо, стык между ними будет засоряться или протекать
Это особенно важно при частичной замене трубопровода
Идём дальше. Рассмотрим, какие трубы наиболее подходят для канализационных систем:
- ПВХ-трубы,
- ПЭ-трубы,
- ПП-трубы,
- асбестоцементные,
- бетонные,
- чугунные,
- керамические.
Как проводится установка трубы 110 мм
Укладка канализационных труб определяется по определённой технологии. Соблюдение её обеспечивает качественное функционирование канализации. При монтаже следует соблюсти некоторые особенности и учесть определённые нюансы.
Уклон канализационной системы
Одним из важнейших параметров является уклон труб канализации. Сливные воды должны уходить легко и не получать никакого препятствия. Естественный процесс стока требует обустройства некоторого уклона. По стандарту показатели уклона составляют 1 см на 1 м трубы. Для обустройства уклона предварительно делают разметку, а затем устанавливают крепежи в соответствии разметками. Размета производится с помощью уровня, лучше всего лазерного. Для начала отмечают горизонтальную линию, которая проходит на уровне со сливным отверстием на стояке. Далее она поднимается на число, которое соответствует расстоянию от стояка до первоначальной точки слива.
Процесс соединения
Важным и непосредственно главным фактором качественного обустройства канализационной системы является соединений труб. Сам процесс несложен, но существуют некоторые нюансы, которые обеспечивают надёжность и герметичность стыков. Халатность в этом деле может привести к появлению таких негативных факторов:
- протечки;
- неприятный запах.
Для того, чтобы не допустить перечисленных выше дефектов при соединении труб 110 мм используют уплотнительных прокладок, которые выпускаются нескольких типов: одноперьевые, двуперьевые и двуперьевые с пластиковым кольцом. Установка данных прокладок выполняется с некоторыми отличиями, которые также следует учесть. К примеру, одноперьевые прокладки устанавливаются обычно, а при установке других, необходимо использовать специальную смазку. Итак, для того чтобы правильно соединить трубы для канализации 110 мм:
- Вставляем прокладку в раструб . Следим за тем, чтобы не образовывались перекосы. Также, предварительно следует осмотреть прокладку, чтобы она не имела никаких дефектов.
- В качестве смазки можно использовать подручные средства: моющее, мыло, вазелин. Главное, чтобы эти средства не влияли негативно на резиновые прокладки и не меняли их структуру. Предугадать это сложно, поэтому специалисты рекомендуют использовать специализированную смазку, которая изготавливается на основе силикона. Сам силикон использовать нельзя, так как он является агрессивным для резины.
- После того как уплотнители установлены остаётся соединить изделия между собой. В ходе работы следим за тем, чтобы стыки были плотные.
Последовательность соединений
- Начинают сливную систему с фитинга-поворотника, к которому, с внутренней стороны присоединяется гибкий гофрированный шланг, а с наружной труба 110 мм. Многие не используют этот элемент. Тогда в этом случае нельзя гарантировать герметичность данного соединения.
- Не забываем, при присоединении изделия к фитингу, обязательно устанавливается резиновая прокладка. Также следим за глубиной посадки.
- В случае необходимости обустройства разветвления канализационной системы, используют фитинги-тройники. Для изменения диаметрального сечения в системе канализации, следует приобрести фитинги-переходники.
- Последнее правило в соединении. Все стыки должны размещаться по ходу прохождения воды.
