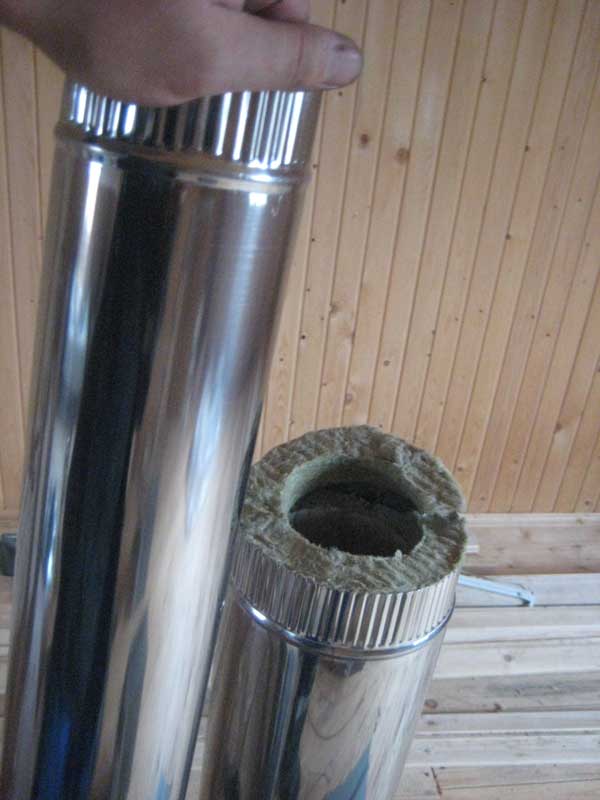

Основные размеры трубных изделий
Важно помнить, что размеры сэндвич трубы для дымохода зависят от диаметра выхода котлового патрубка. При установке изделие монтируется на него, поэтому сечение сэндвич трубы обязательно должно превышать выходное патрубка.. Сегодня более востребованы сэндвичи для дымохода с размером поперечного сечения 0,5 и1 м, но бывают и с диаметрами в пределах 110-300 мм
В линейке типоразмеров труб для дымоходной конструкции встречаются и другие варианты, но намного реже.
Сегодня более востребованы сэндвичи для дымохода с размером поперечного сечения 0,5 и1 м, но бывают и с диаметрами в пределах 110-300 мм. В линейке типоразмеров труб для дымоходной конструкции встречаются и другие варианты, но намного реже.
Соединительные элементы труб имеют углы:
- 90̊ С − для уголков и тройников;
- 135̊ С − только для тройников.
Толщина внутренней стенки составляет 0,5-1 мм, а внешней −0,7 мм. Показатель толщины слоя внутренней теплоизоляции колеблется в пределах 2,5-6 см, а наружного диаметра сэндвич конструкции − 200-430 мм.
Нормативные требования по устройству дымоходов
Правила монтажа дымоходных каналов регламентируются целым рядом строительных нормативов:
- СП 89.13330.2012«Котельные установки».
- СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
- ДБН В.2.5-20-2001«Инженерное оборудование зданий и сооружений. Внешние сети и сооружения. Газоснабжение».
- НПБ 252-98 «Аппараты теплогенерирующие, работающие на различных видах топлива. Требования пожарной безопасности. Методы испытаний».
- ГОСТ 9817-95 «Аппараты бытовые, работающие на твердом топливе. Общие технические условия».
Общие предписания по устройству системы отведения дыма
В целом, основные правила сводятся к следующему:
- В качестве дымохода допускается использовать трубы, устойчивые к экстремально высоким температурам, влаге, кислотной среде, образуемой при контакте продуктов горения с конденсатом.
- Каждый теплогенератор снабжается отдельной дымовой шахтой.
- Не допускается объединения вентиляционных и дымоходных контуров.
- Запрещено устанавливать дымоходы вблизи газовых труб, электропроводки и других инженерных сетей.
- Положение дымоотводящего контура должно быть максимально вертикальным. Средний угол наклона трубы не должен превышать 30°.
- Располагать часть контуров горизонтально не запрещается, но следует учитывать, что любое отклонение от вертикали снижает силу тяги. Поэтому количество горизонтальных отводов не должно быть более 3, при длине каждого не более 1 м, а общей протяженности дымохода до 2 м.
- Скорость движения воздушного потока в дымовой шахте с естественной силой тяги должна находиться в интервале 0,15-0,60 м/с.
- Детали дымоходной магистрали должны герметично стыковаться, сам трубопровод жестко фиксироваться к стене. Любые провисания должны быть исключены.
- Для периодической чистки дымоход должен оборудоваться ревизионным люком.
- Отрезок дымовой шахты, выходящий наружу, необходимо защищать от попадания внутрь атмосферных осадков, а также оснащать искрогасителем.
- Все конструктивные элементы здания, соприкасающиеся с дымоотводом, должны выполняться из огнеупорных материалов.
Диаметры дымоходных труб
Каждый вид рассматриваемой продукции имеет два значения диаметра: наружный и внутренний. Подбор изделий по размеру нужно осуществлять с учетом применяемого оборудования. Чем ниже мощность котла, тем меньший диаметр газохода нужен для его обустройства.
В таблице ниже вы сможете ознакомиться с основными размерами труб из нержавейки для дымохода.
Таблица размеров сэндвич трубы для дымохода. D — диаметр трубы, H — длина сегмента
Важно, чтобы внутренний размер газохода равнялся сечению выходного патрубка котла. Именно внутренняя поверхность стартовой трубы получает основное воздействие от отводимых газов
Поэтому она должна соответствовать по диаметру выходному патрубку. Основные параметры отопительных агрегатов указаны в требованиях СНиП.
Размеры труб для дымоходов могут быть такими:
- фасонные части — угол тройника: 135, 90, 45 градусов, отвод: 90 и 45 градусов;
- размер теплоизоляции — от сорока до шестидесяти миллиметров;
- длина трубного изделия — от 0,5 до 1 метра;
- толщина стали внутренней трубы (сэндвич) — от 1 до 0,5 миллиметров;
- наружный диаметр — от двухсот до четырехсот тридцати миллиметров;
- внутреннее сечение — 200, 150, 120, 115, 110 миллиметров (есть варианты до 300 мм).
Существует множество дополнительных компонентов, облегчающих монтаж газоходной конструкции.
В продаже есть большое разнообразие:
- растяжек, хомутов и кронштейнов;
- опорных площадок и защитных фартуков;
- оголовок, заглушек и колпаков-флюгарок;
- кровельных уплотнителей;
- декоративных накладок узлов прохода;
- компенсаторов, необходимых для регуляции изменения линейных размеров сэндвичных конструкций при смене температурного режима;
- ревизионных тройников, предназначенных для удаления загрязнений.
Наличие большого ассортимента дополнительных компонентов можно сильно уменьшить стоимость возводимых конструкций. Сэндвич-дымоходы легко собираются. Их монтаж можно осуществить самостоятельно, без привлечения специалистов.
Монтаж самодельного дымохода с сэндвич-элементами
Сборка дымохода-сэндвич своими руками состоит из этапов:
- разработки монтажной схемы;
- определения размеров труб и типа переходников;
- резки отверстий в перекрытиях или стене в соответствии со схемой;
- установки компонентов и заделки щелей.
Монтаж дымохода сэндвич своими руками Видео

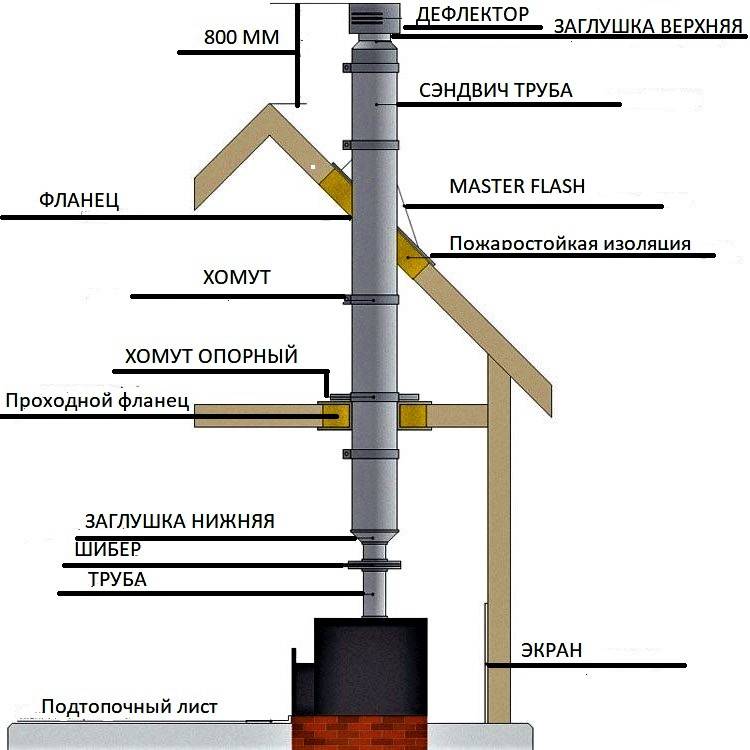

Схема сборки
Владелец дома должен нарисовать схему вывода газов от имеющегося оборудования с учетом расположения отверстия для дыма. На схеме учитывают расположение и толщину перекрытий, стен и кровли. На основе полученных данных определяют номенклатуру соединительных элементов, необходимых для сборки конструкции.
Схема сборки дымохода должна учитывать расположение и толщину перекрытий, стен и кровли.
На протяжении длины трубопровода не должно быть более 3 изгибов.
Следует заранее продумать место установки секции с ревизионным окном.
Расчет размеров
При расчете габаритов компонентов трубы-сэндвич для камина или печи учитывают:
- диаметр канала соответствует 1% от объема топки;
- для печей закрытого типа диаметр отвода должен превышать размер канала подвода воздуха;
- высоту конструкции на крышах определяют по нормативам СНиП.
А уж после того, как вы прорисуете схему и произведете все расчеты, вам необходимо приобрести вот такие вот сэндвич трубы для дымохода из нержавеющей стали.

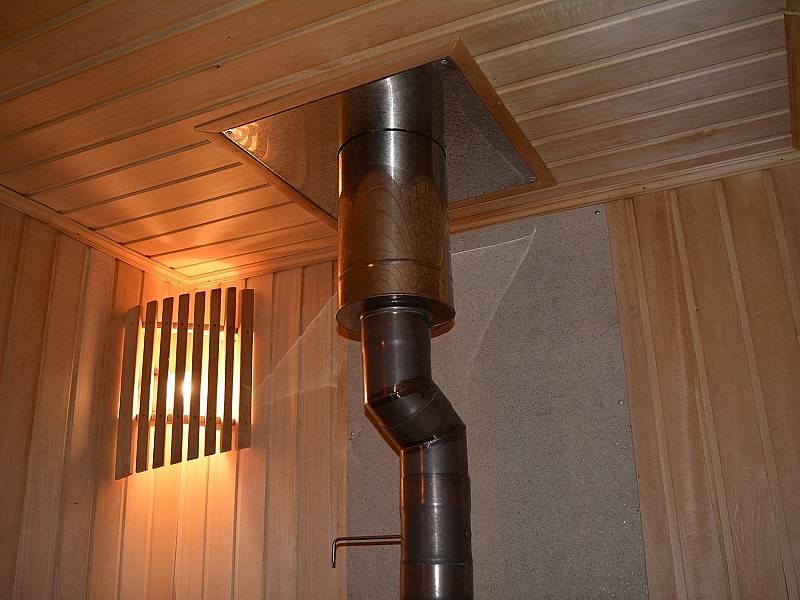

Организация прохода сэндвич-трубы через потолок
При прокладке через потолок устанавливают проходной блок, закрытый базальтовой ватой с металлической фольгой. Вокруг утеплителя монтируют прокладку из базальтового картона, снизу и сверху применяют фланцы и защитные кожухи. Переходник надежно удерживает магистраль от смещений и не допускает нагрева деревянных конструкций дома.
Как правильно сделать проход трубы через потолок Видео

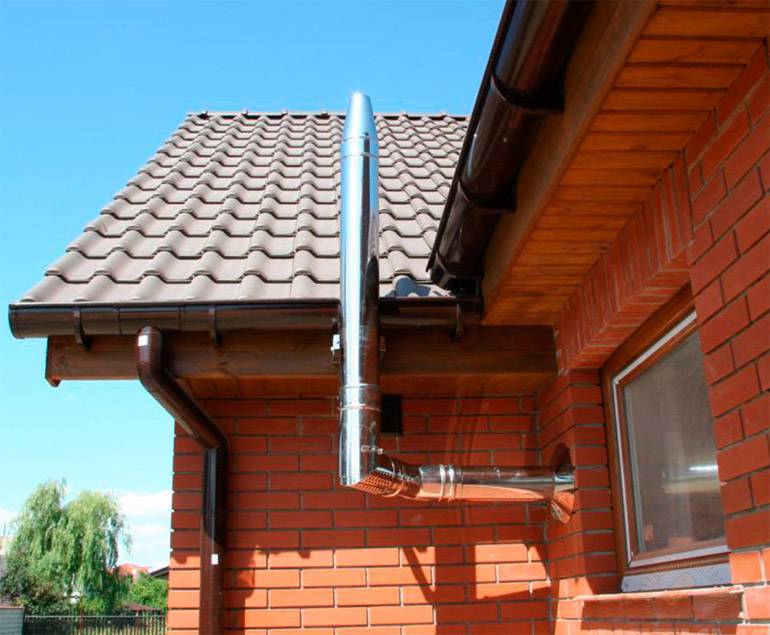

Проведение сэндвич-трубы через стены дома
При прокладке через стену трубы сэндвич для дымохода учитывают:
- в деревянных перегородках предусматривают зазор в пределах 0,05 м, расстояние до несущих балок выдерживают на уровне 1 м;
- в каменных или кирпичных стенах сохраняют небольшой зазор для компенсации температурных расширений, заполненный базальтовой ватой.
Протяженность горизонтальной секции не должна превышать 3 м, рекомендуется установка канала под углом 3° для отвода капель жидкости.
Дымоход снаружи дома — монтаж Видео

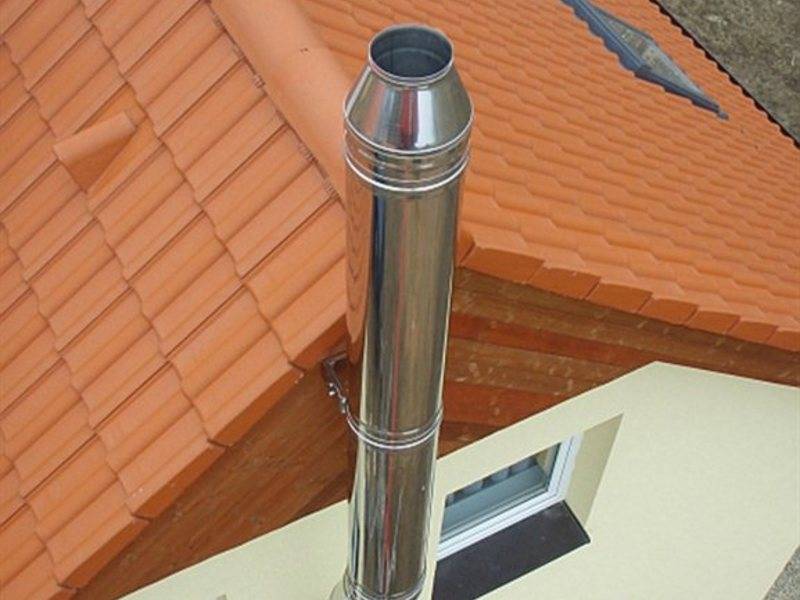

Вывод через крышу
Для вывода через крышу используют кровельный переходник с эластичным фартуком (угол наклона подбирают в зависимости от положения скатов кровли), предотвращающим проникновение осадков в чердачное помещение.
Нижнюю часть резинового элемента промазывают кровельным герметиком.
Вертикальный ствол собирают от котла, направляя расширенный конец трубы вверх.
Схема сборки позволяет отводить конденсат вниз без риска попадания воды в стыки.
Зазоры промазывают специальным герметиком, выдерживающим циклический нагрев до +1200°С.
Труба печная сэндвич: монтаж дымохода через крышу и как заделать трубу Видео
Не забудьте сделать колпак на трубу.
Какую трубу лучше использовать для дымохода в частном доме?
Оптимальный выбор дымовой трубы для котла базируется на следующих пунктах: на прочности, способности выдерживать высокие температуры, инертности к агрессивным кислотам. На современном рынке можно встретить модели труб из асбестоцемента, нержавеющей стали или керамики. То, какую разновидность дымохода лучше использовать в каждом частном случае, будет диктовать тип печного оборудования и его характеристики.
Традиционные кирпичные дымоходы, на протяжении многих десятилетий применявшиеся в устройстве домашних котельных, постепенно уходят в прошлое. Используются такие дымовые трубы в основном для твердотопливного котла. Несмотря на достаточно эстетичный внешний вид и высокую термостойкость, они имеют ряд существенных недостатков. Кирпичные трубы для дымохода выкладываются последовательно, что требует определённых временных затрат. Качество выкладки кирпичей в дымоходе – тоже далеко не последний фактор в правильном функционировании системы. Укладывать кирпич самостоятельно довольно сложно, этот процесс часто требует помощи специалиста. Проход такой трубы через кровлю может потребовать разборки крыши, если труба выкладывается в уже готовом строении.
В отличие от кирпичных, установка стальных дымоходных труб для котлов проста и относительно бюджетна. Дымоходы из нержавеющей стали хорошо поддаются демонтажу и ремонту. Для того, чтобы такие дымовые трубы в частном доме служили максимально долго, их следует качественно утеплять (изолировать). От этой процедуры зависит длительность эксплуатационного срока системы.
Кирпичные дымоходы устанавливают только для твердотопливных печей, для других типов котлов следует подбирать альтернативу
Ещё одним распространённым типом труб для дымохода для газового котла являются коаксильные дымоходы. Для твердотопливных котлов такая труба для дымохода не подойдёт, так как их камера сгорания изготовлена по закрытому типу
Специальная форма коаксильного дымохода исключает образование конденсата, что особенно важно для газовых котлов

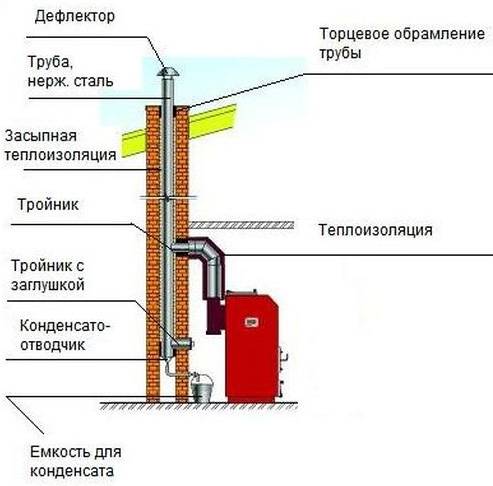

Какой дымоход лучше для твердотопливного отопительного котла?
Дымоходы для твердотопливных котлов – очень важный элемент: не только отводит продукты горения из топки, но и создает в ней необходимую тягу. Однако не стоит забывать, что эти конструкции подвергаются высоким термическим нагрузкам, а при неправильной установке могут послужить причиной пожара. Так что нужно не только суметь выбрать дымовую трубу для котла, но и соблюсти все требования в процессе монтажа.
Каким должен быть дымоход?
Чтобы твердотопливный аппарат смог выдавать необходимую мощность, подключенный к нему дымоход должен быть максимально прямым и достаточно высоким. Эти параметры напрямую влияют на тягу, а значит, на интенсивность сгорания дров и выделение тепла. Ровные участки схемы позволяют внутреннему потоку набрать скорость, а высота крайней точки определяет разницу давлений, благодаря которой он и создается.
Уровень выходного отверстия трубы по отношению к поверхности крыши определяется особенностями ее устройства:
- Плоская – не ниже 0,2 м.
- Скатная – на уровне конька, если труба в 1,5-3 метрах от него, и минимум на полметра выше при более близком расположении.
После установки дымохода на твердотопливный агрегат каждый поворот канала и колено замедляют движение дыма, заставляя закручивающийся по спирали поток постоянно перестраивать свою траекторию. На снижение его скорости влияет и протяженность горизонтальных участков – при составлении схемы монтажа следите, чтобы они не оказались длиннее 1 м.
Для уменьшения количества препятствий на пути исходящего дыма стенки трубы делают по возможности гладкими. Так они создают минимальное сопротивление и не забиваются сажей
Не менее важно правильно подобрать внутреннее сечение дымоотвода – оно должно соответствовать диаметру отверстия на выходе, которое имеет твердотопливный котел. Допускается использовать трубы с большим размером канала, но тяга в них будет хуже
Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!
Прочие требования к дымоотводящему контуру уже относятся не к его конструкции, а к правильной установке и устройству. Тем не менее, их тоже следует соблюдать:
Для нее используются негорючие материалы, поскольку утепляющий слой обеспечивает дополнительную пожарную безопасность. Из-за высокой температуры исходящих газов строительные конструкции, через которые проходит труба, могут загореться. Также изоляция смещает точку выпадения росы за пределы стенок дымохода, что в случае с металлом уменьшает риск его коррозионного износа.
Обеспечивает полное отведение продуктов горения, которые выдает твердотопливный котел, из топки наружу. Утечки, особенно в пределах внутренних помещений, опасны для жизни. К тому же через неплотности в стенках трубы могут прорваться искры, поэтому схема дымоотвода рассчитывается так, чтобы стыки не оказались в перекрытиях.
Это простенькое устройство (грибок) в верхней части дымоотвода защищает его от мусора, осадков и ветра. Также в трубе под дефлектором желательно установить сетку искроуловителя, особенно если кровельное покрытие является горючим.
Что же касается материалов, из которых должен изготавливаться дымоход для котла, от них требуется только температурная стойкость и возможность создания герметичного контура. Этим условиям отвечают стальные и керамические изделия. Но нюансов и здесь хватает, так что к подбору комплекта дымовых труб придется подойти со всей серьезностью.
Нормативные требования к дымоходным трубам
От качества и правильного монтажа дымохода напрямую зависит пожарная безопасность строения и безопасность проживания для обитателей дома. Государство регулирует и контролирует параметры дымоотводящих систем при посредством утвержденных СНиПов (строительные нормы и правила), ГОСТов (СП (свод правил по проектированию и строительству). Дымоотводы, которые не соответствуют утвержденным параметрам, не принимают в эксплуатацию.
Действующие нормативы по дымоотведению и вентиляции изложены в следующих документах:
- СНиП 2.04.05–91 – правила монтажа дымоотводящих систем:
- СНиП 41.01.2003 – требования к устройству отопительных, вентиляционных систем и систем кондиционирования помещений;
- ГОСТ 9817–95 – требования к отопительному оборудованию, независимо от используемого топлива;
- ВДПО – правила, регулирующие состояние дымоходов при проведении ремонтных или иных работ.
Основные параметры, которые обеспечивают качественное, безопасное удаление продуктов горения это сечение дымохода, его высота и конфигурация. Долговечность конструкции, сложность ее обслуживания (чистка, ремонт) зависит от материала трубы.
Общие требования к устройству дымохода:
- Протяженность трубы от топки до ее высшей точки должна составлять не менее 5 метров. Оптимальная длина 5-6 метров. Трубы меньшей длины допускаются к установке в помещениях с принудительной тягой, если строение спроектировано без чердачного помещения. Вывод продуктов сгорания должен быть полным и свободным (п.5.1.1.ВДПО).
- Регулировка высоты трубы на крыше в зависимости от ее расположения следующая: зона до 1,5 м от конька или парапета
- Для каждого отопительного прибора следует устанавливать отдельную трубу (п. 6.6.9 СНиП 41-01-2003). Совместное дымоотведение для двух отопительных приборов возможно в случае, если они находятся на одном этаже. При сведении двух потоков обязательно строительство рассечек не короче 1 м (от нижней точки сведения патрубков). Здесь имеет значение также вид используемого топлива.
- Внутренний просвет печной трубы не должен быть меньше диаметра выходного патрубка от печи.
- При устройстве трубы запрещено монтировать горизонтальный вывод более 1 м. Это критически снижает эффективность выведения продуктов сгорания.
- Прохождение трубы сквозь потолочное, чердачное и кровельное перекрытие обустраивается специальными проходными узлами, которые обеспечивают изоляцию трубы от горючих конструкций строения. Внутри помещений удаленность трубы от стен или других горючих материалов должна быть не менее 1 м.
- При монтаже трубы соединением отдельных сегментов, герметик на стыках должен иметь жаропрочность порядка 1000 градусов.
- Трубу, которая имеет большую теплопроводность (например, металлическую) необходимо утеплять при переходе через чердачное помещение (если холодный) и на уличном отрезке над крышей. При боковом выводе (через стену) утеплению подлежит вся уличная часть дымохода.
Виды дымовых труб промышленных
Дымовые трубы промышленные применяются для тех же целей, что и в быту — для вывода продуктов сгорания топлива. Внутренняя часть промышленных дымовых труб для котельных промышленных масштабов обязательно должна быть гладкой, чтобы препятствовать оседанию сажи и прочих вредных веществ.
Промышленные дымовые трубы для газового и твердотопливного котла достаточно редко производятся из металла, за исключением конструкций высотой до 30 м. Такая разновидность труб называется самонесущей. Металлические промышленные трубы также нуждаются в утеплении. Если конструкция является многоствольной, то утеплять следует все стволы.
Дымовые промышленные трубы высотой до 80 м целесообразнее возводить из кирпича. Большая высота конструкции требует использования бетона или железобетона. Разновидности промышленных дымовых труб могут комплектоваться молниеприемниками, светоограждениями и площадками обслуживания.
Также одной из функций, которую выполняют промышленные дымовые трубы, является обеспечение тяги в котельных агрегатах. Создание дымовой тяги в котле осуществляется благодаря температурной разнице газов, выделяемых при горении, и окружающей среды. Более горячие продукты сгорания при этом стремятся вверх.
Для строительства дымовых труб промышленного назначения часто используют кирпич или бетон
Одностенные трубы
Доказано, что овальная форма труб намного эффективнее круглой. Она занимает меньше пространства при более значительном показателе сечения. Это не только упрощает прокладку, но улучшает внешний вид конструкции. Однако, если соединить одностенную конструкцию к котлу с КПД более 90%, она может быстро испортиться. Речь идет о пеллетных, газовых и дизельных агрегатах. К ним нужно подбирать изделия с хорошей теплоизоляцией.
Дело в том, что показатель температуры отходящих газов у рассмотренных агрегатов низкий. Это приводит к появлению конденсата. Из-за него на наружной части каналов возникают черные потеки. Для обустройства дымоходов в банях данные конструкции подходят идеально так, как КПД применяемых в них котлов не превышает шестидесяти процентов.
Одностенные трубы из нержавейки также можно использовать при обустройстве твердотопливных агрегатов. Но в этом случае обязательно нужно использовать теплоизоляцию. Иначе появления конденсата избежать не удастся.

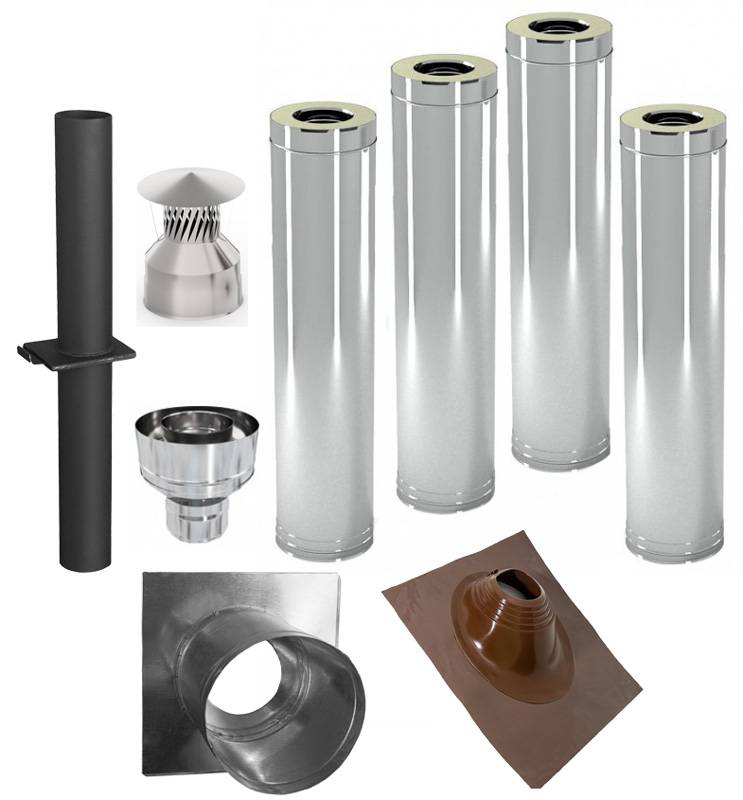

Что нужно приобрести помимо самих труб: доборные элементы
Монтируются железные и керамические дымоходы с использованием обычных тройников и уголков. При установке отводящей трубы ее части собираются наподобие конструктора с применением герметика. Но помимо уголков и тройников, при монтаже дымоходов могут использоваться и разного рода специальные доборные элементы.
Конечно же, в загородных домах сегодня могут устанавливаться и современные конденсационные котлы. Но в большинстве случаев в частных жилых зданиях пока еще используются все же обычные агрегаты этого типа. При сборке дымоходов для таких котлов в качестве доборных элементов часто используются конденсатоотводчики и конденсатосборники.
Монтаж отводящих продукты сгорания труб обычно производится через перекрытие и скаты крыши дома. А такие конструкции частных загородных зданий в большинстве случаев собраны из бруса и досок. В целях обеспечения пожарной безопасности при прокладке дымоходов через деревянные перекрытия и скаты используются специальные теплоизолированные патроны.
Над крышей дымоходы располагают вертикально. Поэтому внутрь таких труб легко могут попадать осадки. Чтобы этого не происходило, сверху дымоходы накрывают колпаками специальной конструкции, не препятствующими выходу дыма наружу.
Крепятся дымоходы на стенах с использованием обычных кронштейнов и хомутов. Также при сборке подобных конструкций могут использоваться и специальные заглушки и переходники. Применяются они при соединении отрезков трубы разного диаметра, блокировки отдельных участков дымохода, при установке конденсатоотводчиков и т.д.
Особенности монтажа
Чтобы правильно сделать дымоход, установить его в доме, нужно соблюдать правила:
- Прилегающие поверхности к печи, трубопроводу нужно покрыть слоем теплоизоляции, которая не даст им воспламениться.
- Прокладывать технические коммуникации нужно в отдалении от дымохода.
- В местах прохождения дымохода через крышу, потолок нужно закреплять негорючие пластины. Дополнительно к этому можно использовать специальную гильзу.
- Следует проектировать систему так, чтобы получилось меньше изгибов, поворотов. Длина горизонтальных участков не должна превышать 100 мм.
- Места соединения отдельных труб нужно покрывать слоем термостойкого герметика для повышения показателя герметичности.
Монтаж дымохода (Фото: Instagram / termostatus_official)
Система из нержавеющей стали
Производится из особой легированной стали, она устойчива к коррозии в атмосфере и практически в любых агрессивных средах. Имеет множество преимуществ:
- Небольшой вес, не требующий обустройства фундамента.
- Простота монтажа, который может производиться изнутри или снаружи. В последнем случае конструкция закрепляется на стене специальными кронштейнами.
- Длительный срок эксплуатации за счет высокой устойчивости к коррозии.
- Гладкая внутренняя поверхность, препятствующая накоплению сажи.
- Сооружение может быть установлено в ходе строительства или же смонтировано в готовом здании.
Приемлемая стоимость.
Если дымоход из нержавейки смонтирован снаружи, он требует дополнительного утепления. Иначе из-за серьезных теплопотерь в холодное время года будет образовываться большое количество конденсата
К недостаткам можно отнести необходимость утепления трубы при условии, что она смонтирована снаружи дома. Иначе возникают теплопотери, приводящие к образованию большого количества конденсата, который способен повредить систему отопления. Кроме того некоторым не нравится внешний вид таких дымоходов. При желании можно приобрести специальный кожух, закрывающий трубу, который имитирует любой традиционный материал: черепицу, кирпич и т.п.
Установка трубопровода
Для монтажа дымохода допустимо использовать любые из рассмотренных нами трубных изделий. Но для этого нужно соблюдать определенные правила. Схема, изображенная ниже поможет вам справиться с этой задачей.

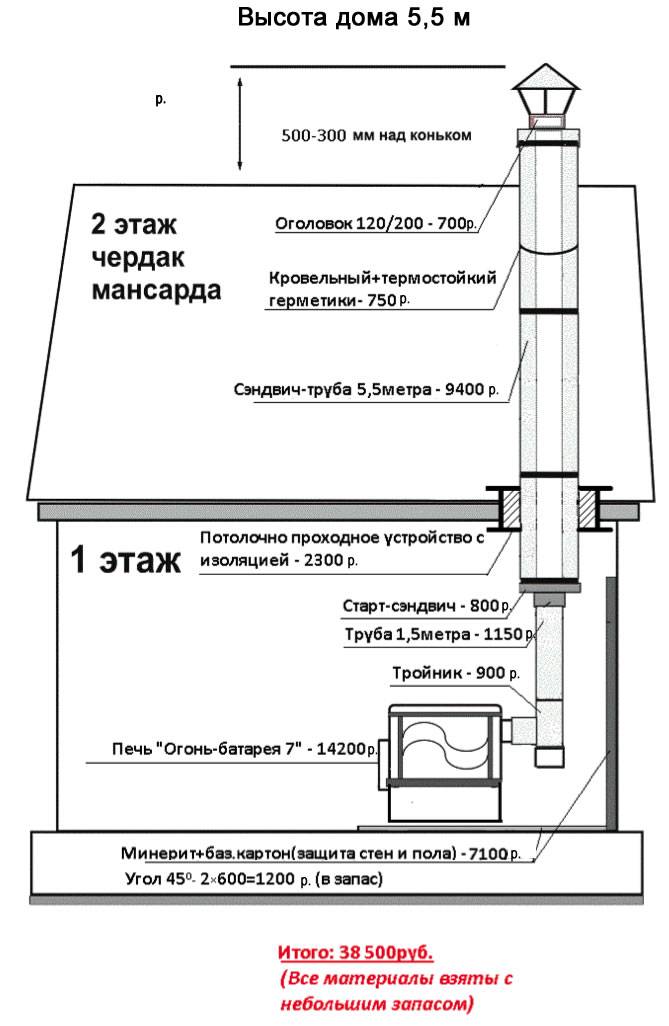

Схема для установки дымохода
Если вы решили осуществить монтаж самостоятельно, обращайте внимание на:
- Минимальное значение высоты от колосниковой решетки до среза вертикальной трубки должно составлять шесть метров.
- Показатель длины горизонтального канала от врезки в тройник до патрубка агрегата равняется одному метру. При этом монтаж выполняется под наклоном к тройнику. Это необходимо для того, чтобы внутрь отопительного оборудования не попадал конденсат.
- Максимальное количество поворотов не должно превышать трех.
- Стыки труб не должны находится в местах прохода через перекрытия.
- Если газопровод проходит через горючие строительные материалы, размер проема должен быть значительным. Расстояние между стенами и перекрытиями должно быть около двухсот миллиметров. Этот промежуток заполняют утеплителем.
- Размер труб для дымохода не должен быть меньше диаметра выходного патрубка.
- Снизу вертикальных участков ставят сборник конденсата.
- Верхняя часть трубы монтируется на определенной высоте, указанной на рисунке выше.
