Как соорудить трубогиб профильной трубы своими руками: обзор лучших самоделок

Разновидности трубогибов

Эти механизмы предназначены для сгибания различного проката, труб и прутков без разрушения их структуры в поперечном сечении.

Принцип работы:

Механические ручные. Предназначены для деформации различных профилей небольших размеров, преимущественно из мягких металлов.

Гидравлические. В основном арбалетного типа, используются для придания рызличным профилям криволинейной формы в конкретном месте.

С храповым механизмом. Используется физическая энергия человека и при этом. достигается фиксация величины изгиба после каждого движения рычага.

С электрическим приводом. Облегчает работу, но финансовые затраты значительно выше.

Инструктаж по использованию трубогибов

Технологически процесс может незначительно отличаться в зависимости от типа гибочного устройства. Так, пошаговая инструкция для станка с винтом выглядит следующим образом:

  1. Обрежьте профильную трубу по размерам, указанным в чертежах.
  2. Установите ролики в начальное положение для загрузки профиля.
  3. Загрузите трубку между катками: два внизу, один сверху.
  4. Затяните гибочный ролик, закрутив винт с некоторым усилием.
  5. Проворачивайте ручку, чтобы протянуть профиль в одну и другую сторону.

Для малых радиусов придется затягивать винт и повторять процедуру несколько раз. Периодически проверяйте правильность геометрии шаблоном или по результатам контрольных замеров.

Трубогиб стационарный: пошаговая инструкция

Если планируется самостоятельно изготовить теплицу из стальных труб, то понадобится обзавестись не просто обычным трубогибом, а надёжным изделием. Ведь при таком подходе понадобится изогнуть не один десяток профильных труб. Чтобы конструкция теплицы получилась аккуратной и красивой, нужно использовать стационарный трубогиб.

Перед тем, как приступать к изготовлению теплицы, нужно позаботиться о присутствии соответствующего инструмента для гибки профильных изделий. Понадобятся для конструирования стационарного трубогиба элементы:

  • прут на 25;
  • 6 подшипников;
  • швеллер.

Понадобится ещё и сварочный аппарат, при помощи которого будет выполняться соединение всех составных частей. Пошаговая инструкция изготовления стационарного трубогиба выглядит следующим образом:

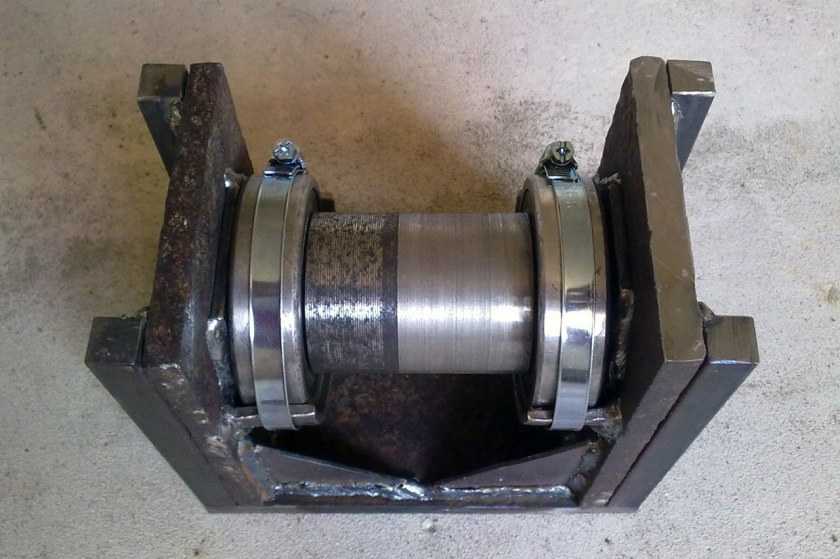

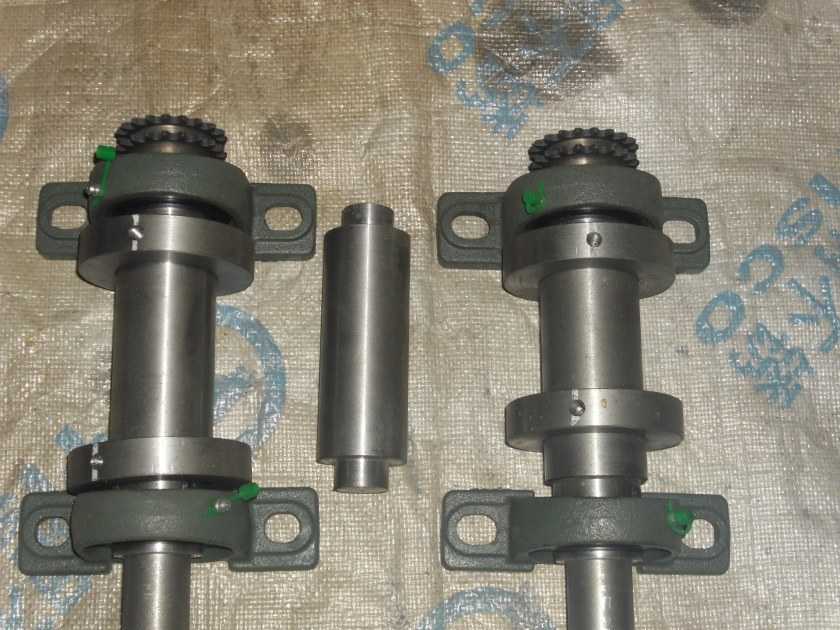

  • К основанию (швеллеру) привариваются подшипники, которые соединяются между собой валом в виде стальной трубы соответствующего диаметра.

  • Чтобы вал не был расположен слишком близко возле основания, следует подшипники приваривать на обрезки прямоугольной трубы по 5 см.
  • Чтобы заведомо изготовить агрегат, которым мог бы регулироваться радиус изгиба, основание нужно сделать из двух швеллеров, соединённых между собой завесами, как видно на фото выше.
  • Два вала с подшипниками располагаются на одинаковой высоте, а третий (центральный) приваривается с помощью прямоугольной трубки выше на 15-20 см.
  • К верхнему валу нужно приварить дополнительную трубку, к которой будет закреплена рукоятка. Этот вал будет приводиться в движение при помощи мускульной силы.
  • Приваривается ручка к верхнему валу, после чего можно проверять получившееся изделие на функционирование.

Устанавливая профильную трубку любых размеров, следует отрегулировать радиус конечного изгиба. Делать это можно при помощи домкрата, расположенного под основанием, на котором закреплён один из валов. Отрегулировав требующийся радиус изгиба, вращается рукоятка. В итоге получаются качественные изогнутые трубки. Преимуществом трубогиба называется возможность гнуть материалы любого размера и диаметра.

Из недостатков можно отметить только возможность эксплуатации на одном месте

При этом важно понимать, что применять такое устройство можно для любых нужд. Для изготовления такого устройства понадобятся капиталовложения не более 500 рублей

Купить нужно только 6 подшипников, а все остальные элементы найдутся в хозяйстве у каждого мастера.

https://youtube.com/watch?v=5AzZBrsIabs

Разновидности трубогибочных приспособлений и механизмов

В наши дни можно встретить примеры трубогибочного оборудования, имеющего различное конструктивное исполнение: от сравнительно простых приспособлений для ручного гиба до самодельных станков с ручным или электрическим приводом.

По предназначению трубогибы делятся на два типа.

Первый тип – угловые (позволяют придать нужный радиус определенному участку заготовки).

Второй тип – трехвалковые трубогибы – станки и приспособления, которые позволяют формировать заданный радиус гиба по всей длине заготовки.

По способу регулировки радиуса трубогибы бывают механическими.

И гидравлическими.

Привод опорных валов может быть как ручным, так и электрическим.

Материалы и инструмент

Чтобы понять сколько материалов нужно для изготовления самодельного агрегата, необходимо найти чертеж трубогиба с размерами. Нужно досконально изучить все ключевые элементы, их соединение с другими частями, ход рабочих механизмов. Для изготовления простейшего гибочного станка, понадобятся следующие детали:

  1. Цепь для соединения рабочих частей.
  2. Пружины из высокопрочной стали — 4 штуки.
  3. Профиля из металла, для изготовления каркаса.
  4. Гидравлический домкрат.
  5. Ролики для трубогиба — 3 штуки.

Для изготовления понадобится набор инструментов:

  1. Маленькая болгарка.
  2. Сварочный аппарат.
  3. Дрель со сверлами по металлу.
  4. Набор гаечных ключей.

Если нет возможности найти сварочный аппарат, можно использовать болты с гайками. Заранее необходимо продумать как будут расположены крепежные элементы, чтобы они не мешали проведению рабочего процесса.

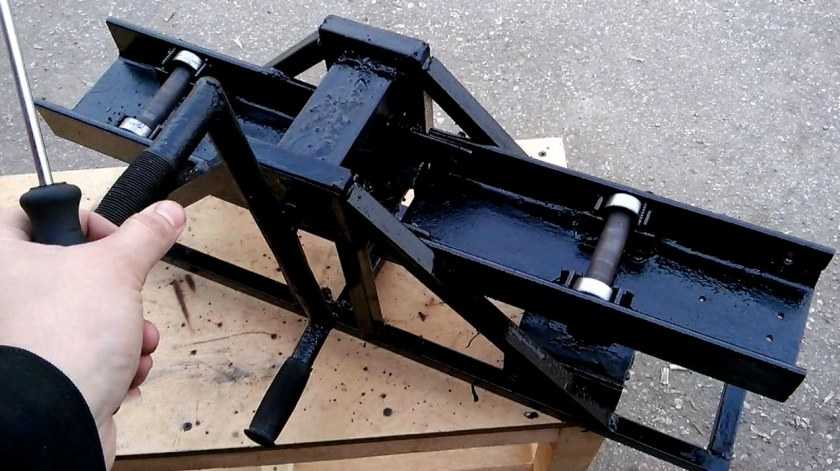

Роликовый трубогиб из автомобильных ступиц

Очередным уникальным трубогибом от народных умельцев является инструмент, собранный из металлического профиля и автомобильных ступиц. Его конструкция массивна и проста, что позволяет не беспокоиться о поломках в процессе эксплуатации.

Процесс изготовления такого трубогиба выглядит следующим образом. Две автомобильные ступицы с поворотным кулаком или выточенными валами прикручиваются или привариваются к станине, чтобы они могли вращаться вокруг своей оси.

Между ступицами располагается направляющий неподвижный швеллер, который можно сварить из двух уголков. Внутри направляющей конструкции располагается швеллер меньшего размера, к одному краю которого приваривается третья ступица с поворотной осью, а ко второму – гайка или резьбовая втулка для прижимного болта.

По краям направляющего швеллера привариваются планки или уголки для ограничения вертикальных движений подвижной части конструкции. Край основного желоба закрывается листом металла с отверстием для прижимного винта. С другой стороны пластины к винту приваривается ручка-ворот.

В результате получается роликовый трубогиб с локальным прижимным усилием. Если к верхней части подвижной ступицы прикрутить ручку для вращения, то с помощью такого инструмента становится возможным выгибать профиль по всей длине.

Галерея изображений

Фото из

Приваренные к станине автомобильные ступицы

Направляющий швеллер из уголков

Внутренний подвижный швеллер с ограничителями

Втулка для прижимного винта

Верхние ограничительные планки-уголки

Внешний вид прижимного механизма

Ограничительная муфта на винте

Ручка для вращения ступицы

1 Конструкция трубогиба и необходимые материалы

В строительной практике в разное время использовалось множество разнообразных моделей гибочных станков, отличающихся между собой как конструктивным устройством, так и принципом работы. Однако лучше всего зарекомендовали себя роликовые трубогибы, в сравнении с аналогами они отличаются большей эффективностью и простотой эксплуатации.

Конструкция такого станка состоит из следующих элементов:

  • 3 ролика — два из которых фиксированы, а положение третьего можно регулировать по вертикали, изменяя тем самым радиус изгиба трубы;
  • ось вращения, на которой крепятся ролики;
  • приводной механизм, состоящий из шестеренок, соединяющих их цепи и ручного рычага;
  • несущий каркас, на котором закреплены все вышеуказанные элементы.

Отметим, что трубогиб для профильной трубы обязательно нужно оснащать стальными роликами. Деревянные и полимерные ролики подойдут для работы с пластиковыми трубами, для металлического профиля их прочностных характеристик будет недостаточно.

Схема трубогиба с размерами

Подобные трубогибы работают по принципу прокатки — это наиболее щадящий метод изгиба, при реализации которого вероятность излома профиля сводится к нулю. Для гибки трубу необходимо уложить на два нижних ролика и опустить верхний так, чтобы создать на нее давление, после чего с помощью ручного рычага ролики приводятся во вращение и начинается гибка. Процесс повторяется до тех пор, пока конструкции не будет задан требуемый радиус либо угол изгиба.

Чтобы сделать такой трубогиб своими руками вам потребуются следующие комплектующие:

  • стандартный автомобильный домкрат;
  • 3 стальных валика;
  • квадратный профиль для каркаса;
  • пружины;
  • цепь и ручка для привода;
  • втулки, металлическая пластина либо швеллер для опоры станка.

Для изготовления рамы необходимо брать профиль 20*20 с толщиной стенки не менее 5 мм. Диаметр валиков подбирается по ширине их внутреннего паза, руководствоваться необходимо максимальным размером труб, с которыми вы планируете работать.

1.2 Как сделать трубогиб — пошаговая инструкция

Чтобы сделать трубогиб своими руками вам потребуются такие электроинструменты как болгарка (с отрезным и шлифовальным кругом), сварочный аппарат и шуруповерт. Все металлические элементы станка рекомендуем предварительно покрыть антикоррозийной грунтовкой, таким образом вы значительно увеличите срок его эксплуатации.

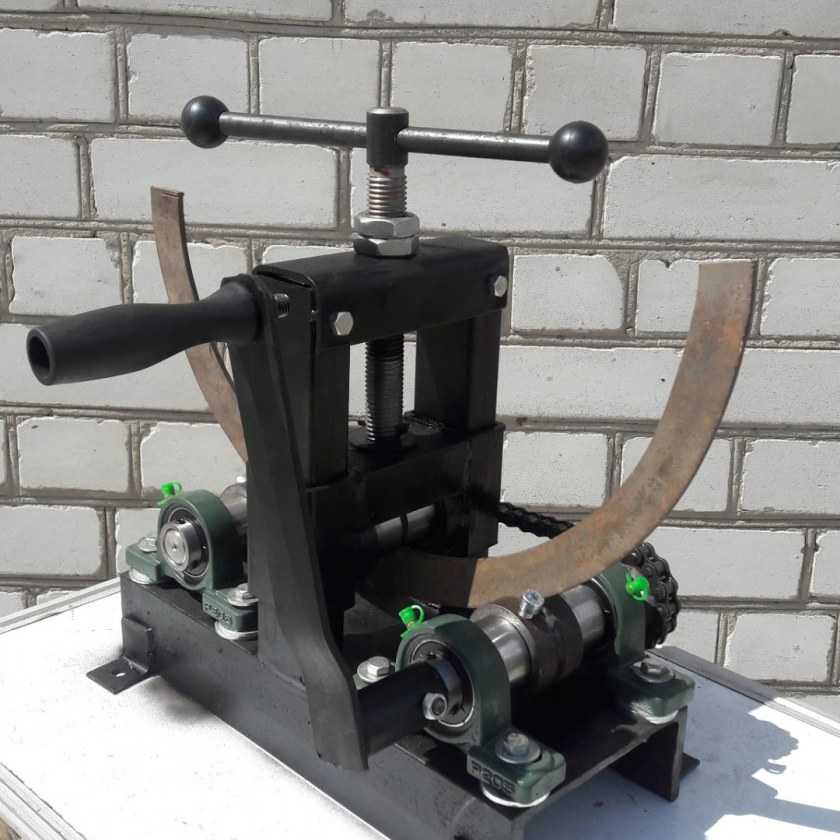

Самодельный трубогиб для профильной трубы

Размеры станка приведены на вышеуказанной схеме, его сборка выполняется по следующему алгоритму:

  1. Обрезается подходящий по длине кусок швеллера, который будет использоваться в качестве опорной пластины для каркаса.

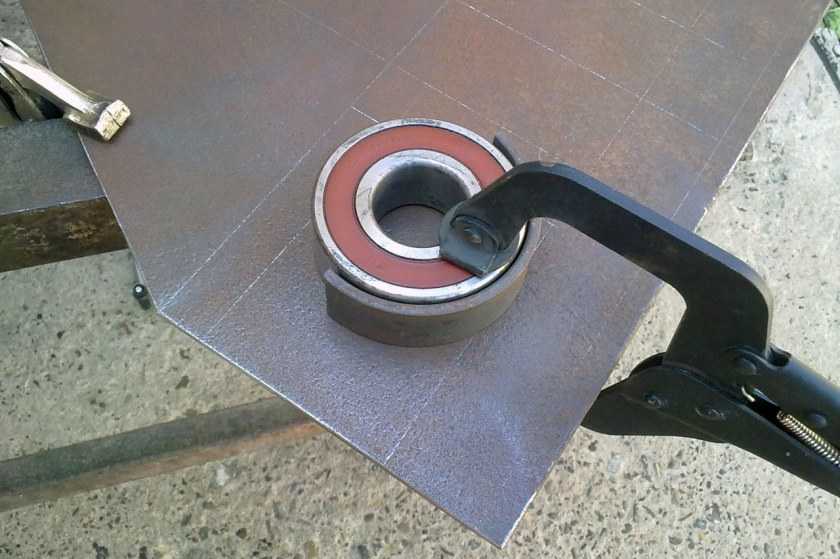

  2. Далее на токарном станке вытачиваются обоймы для подшипников внутри роликов и к опоре вертикально приваривается два отрезка уголка высотой 10-15 см.
  3. Монтируется основная несущая платформа под валики из аналогичного швеллера, длина которой короче длины нижней пластины на 10 см.
  4. В крайней части верхнего швеллера высверливается сквозное отверстие, в котором на резьбовую втулку монтируется отрезок верхнего швеллера недостающей длины. Под отрезком устанавливается домкрат, который упирается подъемником в регулируемую пластину.
  5. К верхней части каркаса привариваются 3 ролика, которые устанавливаются в подшипниках. Для поднятия боковых роликов над поверхностью пластины используется уголок, центральный поднимается на большую высоту посредством прямоугольного профиля.
  6. В отверстие центрального ролика устанавливается ось вращения, к которой приваривается приводная ручка, после чего вал цепью соединяется остальными роликами. Изготавливать самодельный трубогиб без цепи, оставляя приводным только один ролик, не рекомендуется, так как в таком случае возможно снижение КПД работы из-за пробуксовки профиля при прокатке. На приводном рычаге лучше всего делать проворачивающуюся ручку.

Сделать хороший трубогиб своими руками — недостаточно, еще необходимо научиться правильно работать с таким оборудованием. Существует два метода гибки — холодный и горячий. Холодный является наиболее простым в реализации, но при этом  очень грубым методом, поскольку он оставляет на профиле видимую деформацию в месте, где в трубу вдавливался ролик в начале процесса (вся остальная часть профиля  гнется ровно).

Однако холодный метод при работе с особо толстостенным профилем применять достаточно проблематично, так как он требует значительных трудозатрат. Тут оптимально подходит горячая гибка, которая предполагает нагрев участка трубы в зоне начального воздействия, что позволяет значительно увеличить ее пластичность. В качестве источника огня лучше всего использовать паяльную лампу.

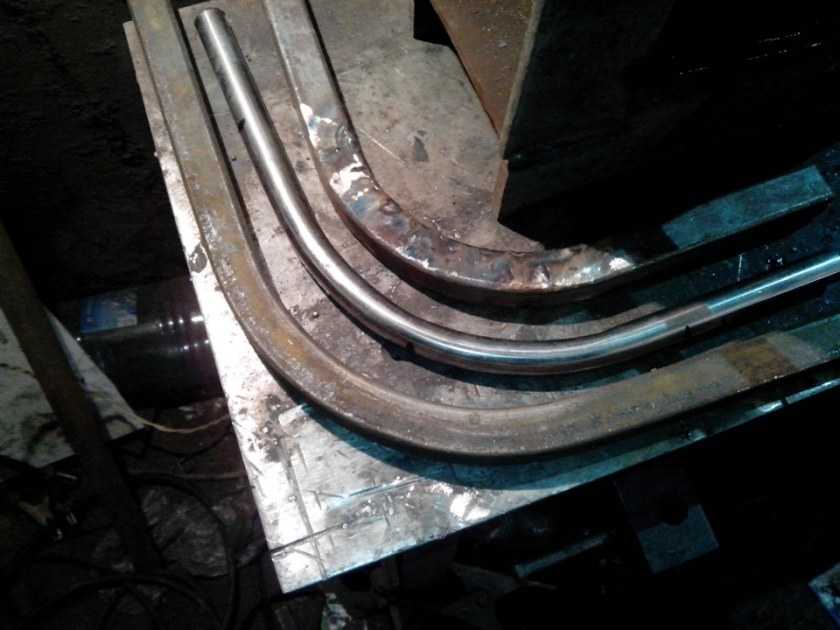

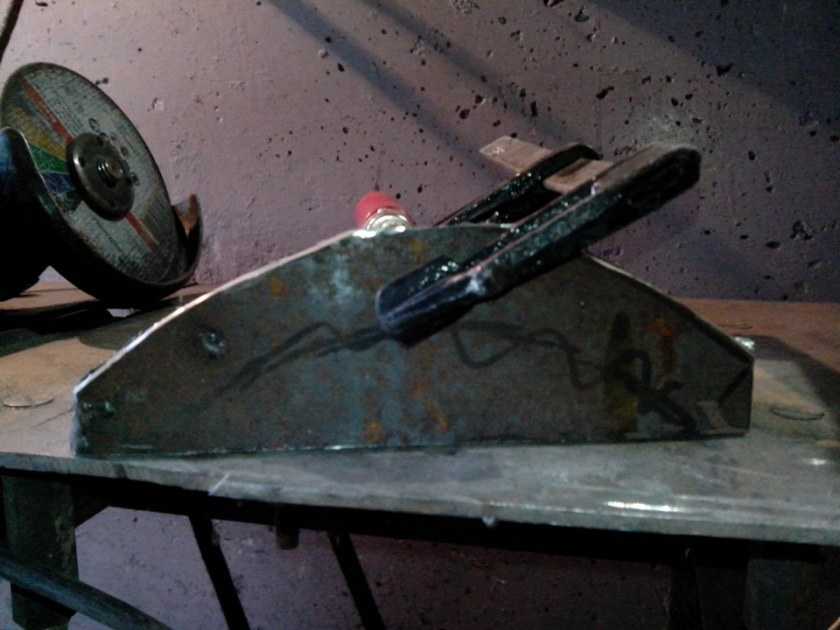

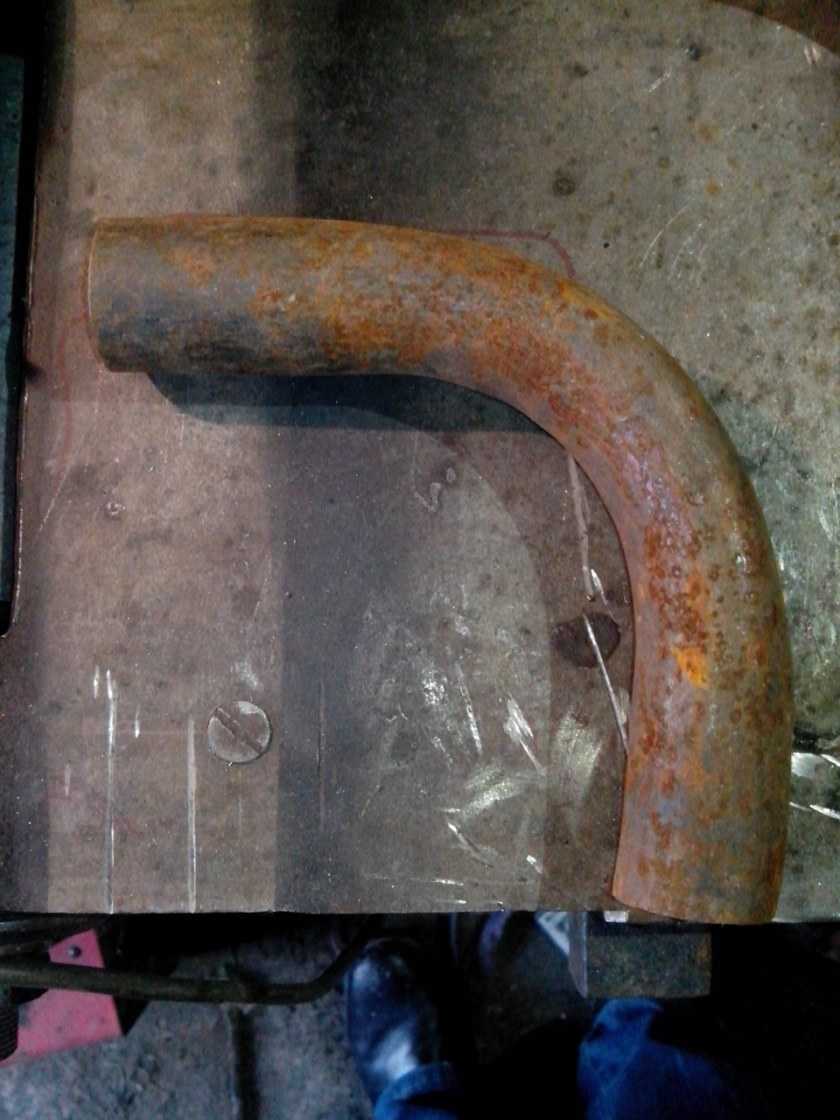

Шаблонный самодельный трубогиб

Самый элементарный метод, как сделать трубогиб своими руками – воспользоваться технологией шаблонной гибки. Для домашних задач такого инструмента обычно достаточно. Он позволяет выполнять даже пространственную гибку.

Для снижения усилия заготовку желательно нагреть до высокой температуры в области будущего искривления. Нагрев можно выполнить газовой или бензиновой горелкой. Благодаря этому возрастёт пластично металла, соответственно изогнуть его будет проще.

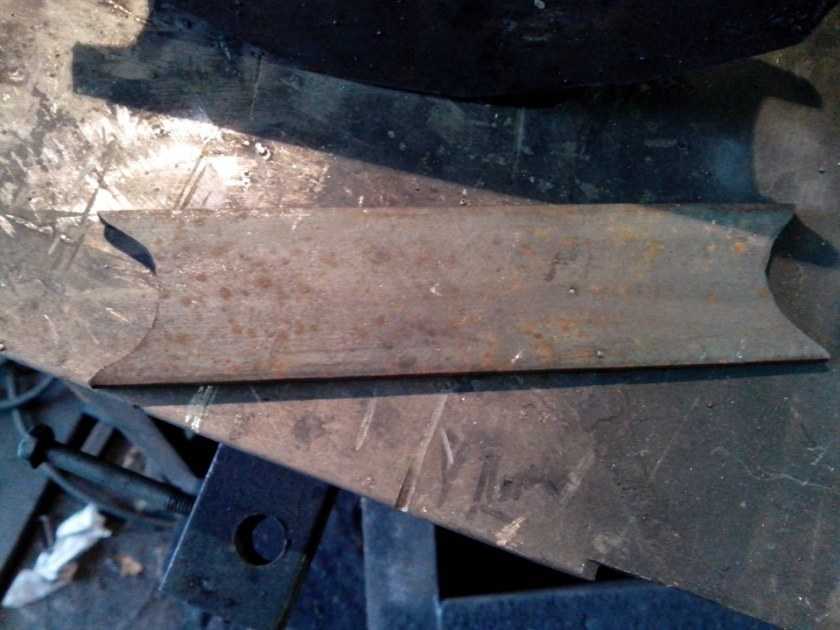

Чтобы сделать трубогиб своими руками по шаблонному способу, необходимо изготовить такие узлы:

  • Фиксатор в виде якоря для введения трубы.

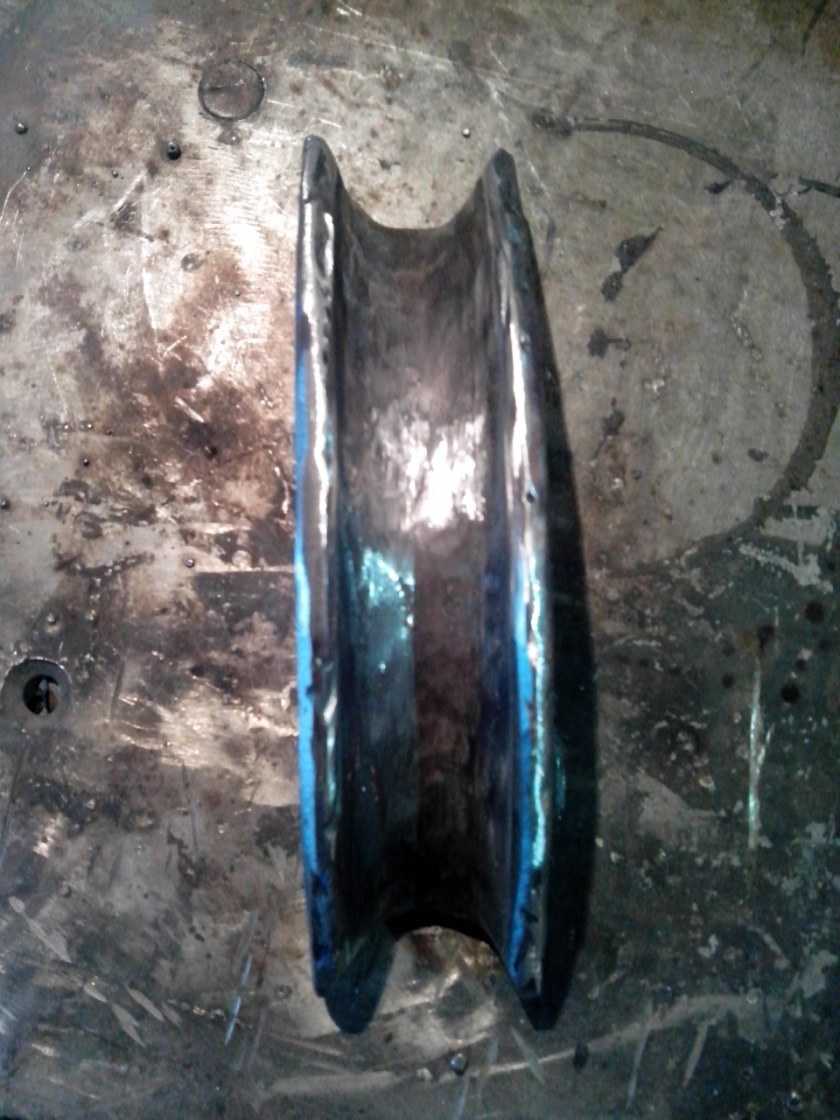

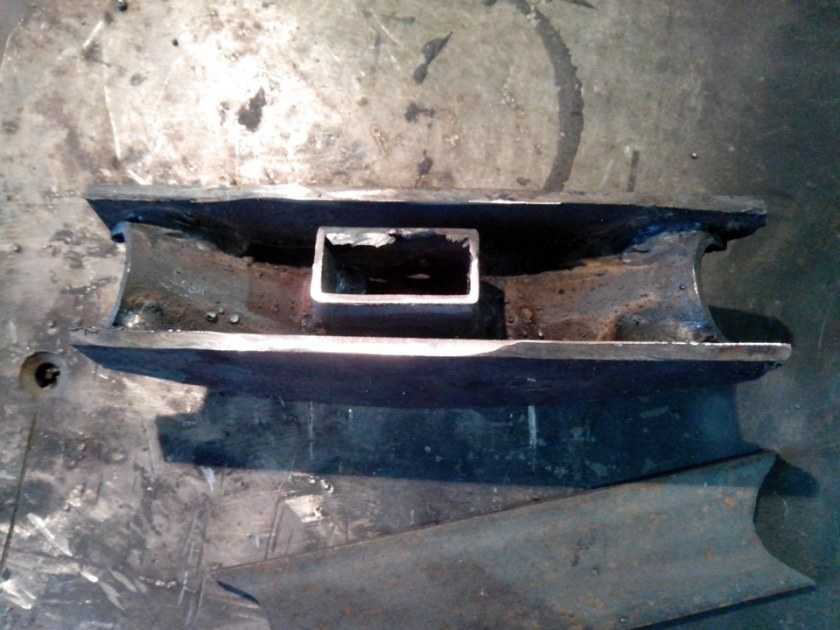

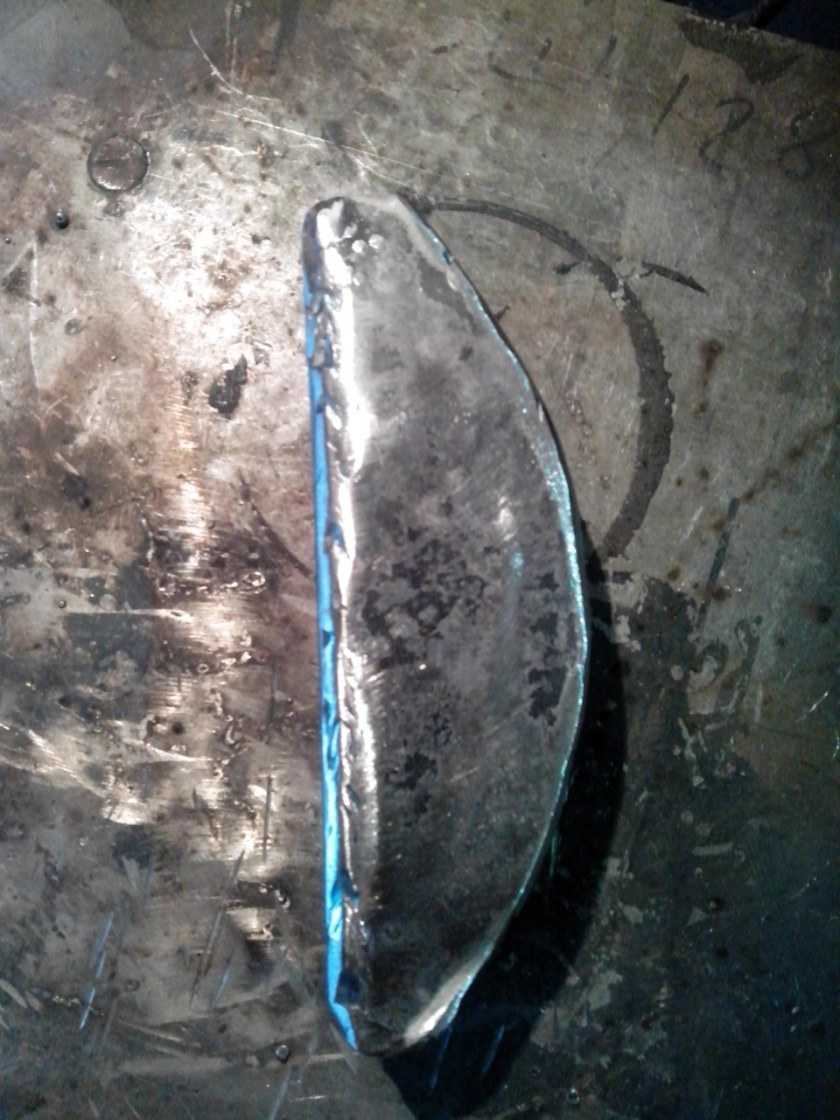

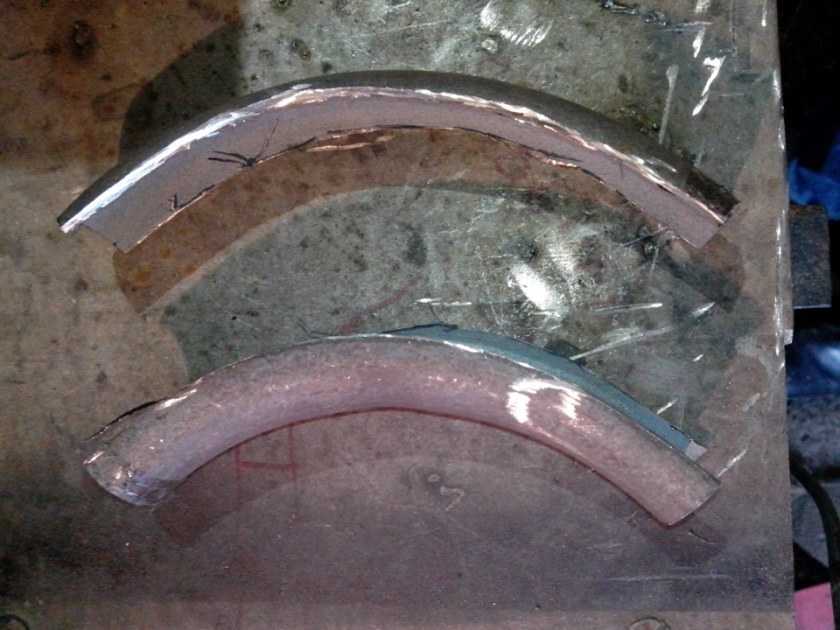

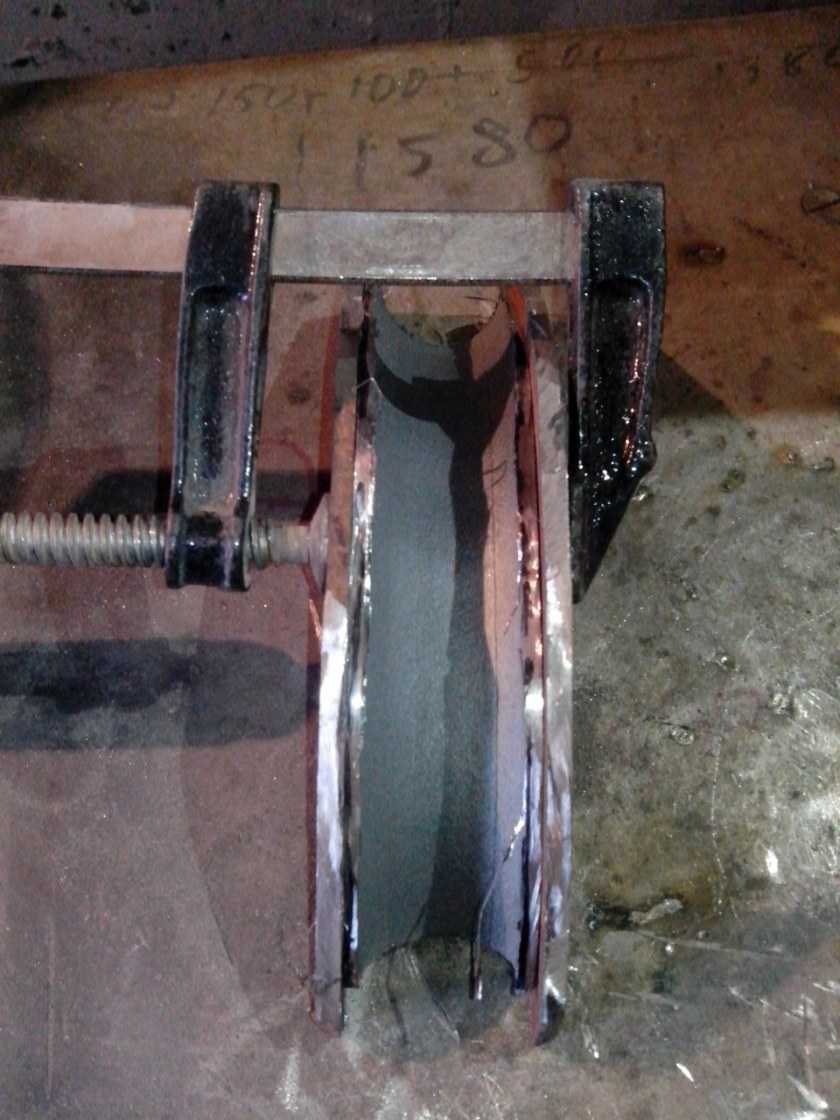

  • Передвижная (Сменная) опора с пазом в оси. Паз должен соответствовать дуге наружного диаметра профиля.
  • Основание для крепежа с отверстиями.

На обратной стороне конструкции делается скос Его угол должен соответствовать углу, который необходимо придать трубе в процессе гибки. Для изготовления конструктивных элементов подойдёт обыкновенная конструкционная сталь, к примеру, марки 45. Но, для упора лучше применить более прочную и жёсткую сталь, например, У10А.

Желательно перед работой наглядно изучить конструкцию, которой должен обладать сделанный трубогиб своими руками, видео и фотографии помогут избежать ошибок и лишнего расхода материалов. Сборка выполняется достаточно просто.

На опорной трубе монтируется фиксатор

Упор также фиксируется на опору, важно обеспечить его соосность фиксатору. Расстояние между узлами рассчитывается на основании заранее определённого диапазона по соотношению R/d (радиус и диаметр трубы).

Желательно использовать параметры радиуса закругления предусмотренные ГОСТ 17685-71:

  • S/d<0,03 – от 4d;
  • S/d<0,06 – от 3,6d;
  • S/d<0,11 – от 3d;
  • S/d<0,16 – от 2d.

Вышеперечисленные параметры актуальны для холодной гибки. Если нагреть заготовку, значения можно уменьшить на 12-15%. У трубогиба нет ограничений по предельному углу гибки. Но, если он будет выше 45°, на изделии появятся складки, а сам профиль утратит изначальную форму сечения.

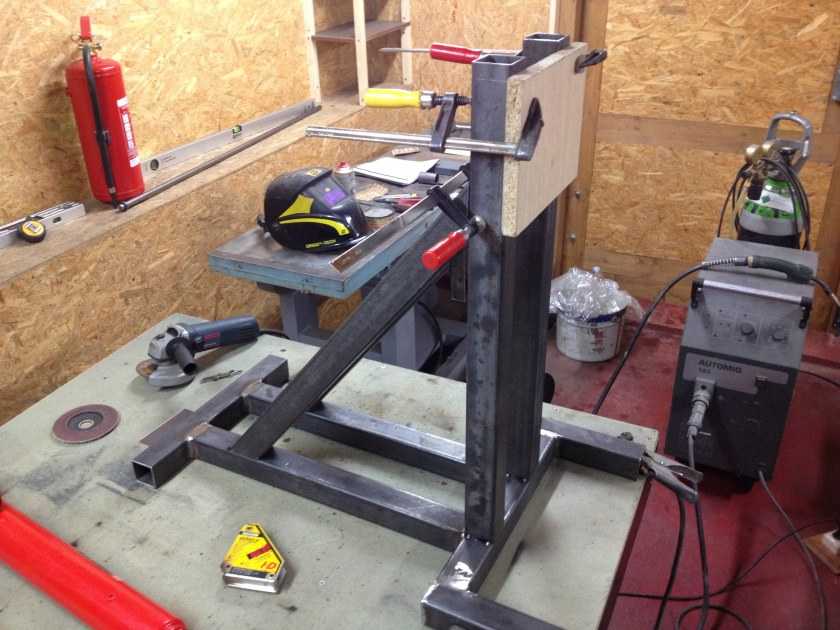

Устройство

Трубогибы бывают разными по типу привода и по устройству, но их объединяет одно: применение механической силы, деформирующей трубу необходимым образом. Конструктивно в подобных агрегатах выделяют следующие элементы:

  • Стальная рама, на которой смонтирован гибочный механизм;
  • Планки из прочного металла, фиксирующие ролики;
  • Сами ролики, служащие для фиксации заготовки;
  • Прижимной механизм с пуансоном необходимой кривизны и радиуса;
  • Опоры, поддерживающие систему над полом для удобства работы.

Это описание лишь пример, так как в зависимости от типа привода и источника силы, которая сгибает трубу, трубогибы имеют значительное отличие в конструкции.

Получения угла на деталях

Порой возникает необходимость в получении не сгиба детали, а угла в определенном радиусе. Для этого можно соорудить механизм в виде небольшого стального стола и рабочими узлами на нем. Чтобы получить требуемый загиб понадобятся валики в 80 – 100 миллиметров. Заготовка крепится большим болтом, когда деталь вставляется в отверстие. Приваренный к краю стержень из стали, разрешает небольшими частями вдавливать внутреннюю поверхность профиля. Чтобы процесс прошел «мягче», в месте сгибания вставляем металлический стержень (подходящей величины). Таким механизмом, можно получить угол сгибания в любой точке детали.

Все способы, перечисленные выше  позволяют сэкономить. Ведь купить готовый трубогиб достаточно затратно, а ведь использовать его по назначению порой нет необходимости. Вот и получается, что покупка этого механизма приносит убытки, вместо экономии. В то же время самостоятельно изготовление такого станка, позволяет использовать инструмент в хозяйстве и при этом мастерить из подручных материалов. Ведь большинство из описанных вариантов, требуют только тех элементов, которые есть у каждого владельца собственного гаража или частного дома. В ход идут уже изжившие себя на прошлом месте запасные части, а деревянные доски найдутся в каждом хозяйстве. Если вы уже задумались над изготовлением станка, то значит и место для этого уже есть. Главное следовать инструкциям, применять собственный опыт и не боясь самостоятельно изготовить трубогиб.

Конечно электромеханические аналоги способны выполнить эту работу быстрее, причем для этого не потребуется прилагать особых усилий. Но стоит задуматься о его стоимости и, что его применение будет зачастую носить кратковременный характер приходит понимание того, что самостоятельно изготовленный вариант наиболее выгодно и доступно.

Особенности работы

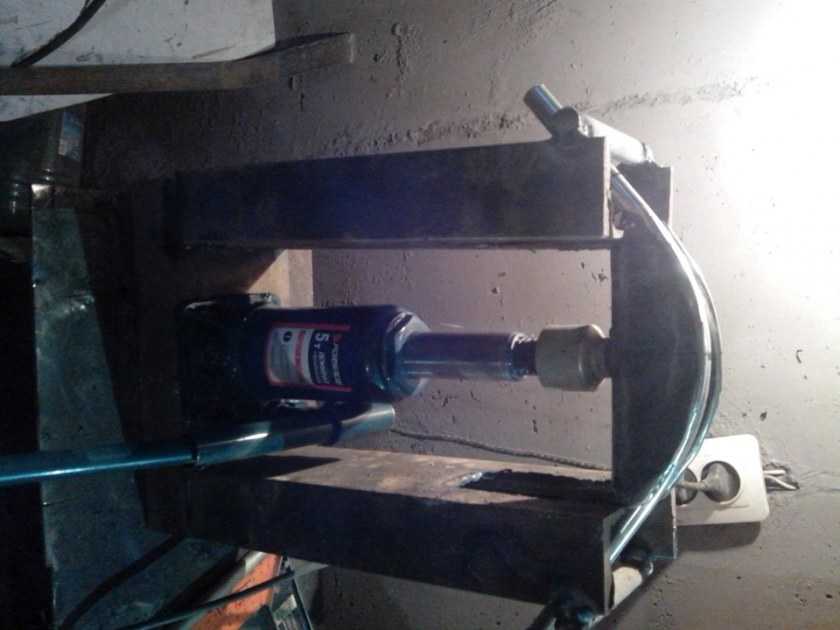

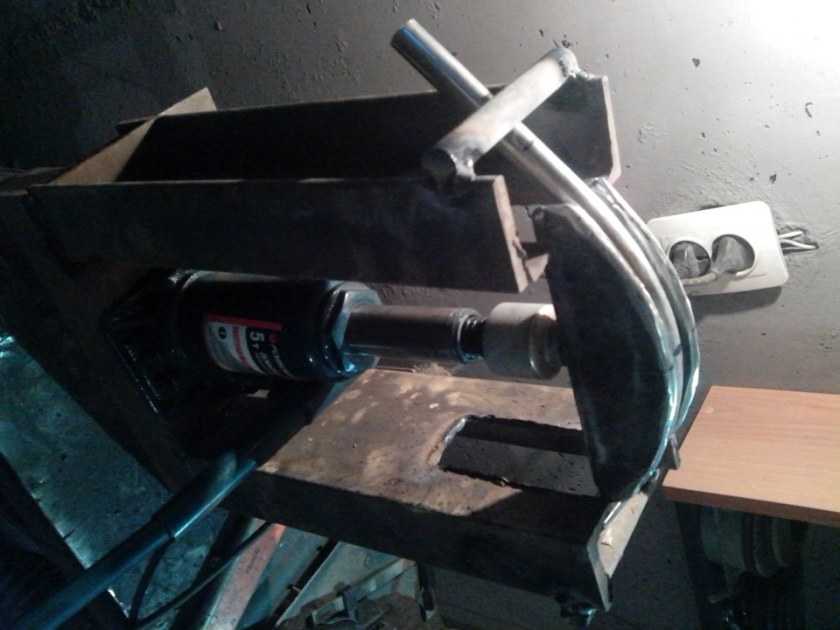

Правильно собранный по схеме трубогиб из домкрата позволит без проблем обрабатывать трубы в соответствии с решаемыми проблемами. С таким инструментом точно не возникнет трудностей с деформированием материала. Однако есть некоторые рекомендации, которые, возможно, облегчат работу.

Простейший гидравлический трубогиб, сделанный своими руками, позволит гнуть различные металлы. Стоит отметить, что выполнять данную операцию можно не только холодным, но и горячим методом, предварительно нагревая нужный участок трубы.

Холодный способ является наиболее простым. Его целесообразно применять к трубам, сделанным из пластичных материалов. Однако не стоит забывать наполнять ее песком, холодной водой или солью, чтобы достичь качественного изгиба.


Использование трубогиба в работе.

Горячий метод используется для деформации профтруб с толстыми стенками. Такой способ позволит выполнить качественную гибку с наименьшими затратами усилий.

Существуют некоторые советы, которые помогут выполнить работу качественно и без лишних затрат, а именно:

  • использование звездочек не является обязательным, поскольку конструкцию можно выполнить на основе только одного ролика, а в качестве прижимного механизма использовать домкрат;
  • во время гибки по шаблону следует пользоваться металлическими крючками, которые не дадут трубе соскальзывать;
  • изгиб под большим радиусом следует выполнять на инструменте с темя роликами;
  • если сделать ролики подвижными, тогда станок получится более универсальным, за счет возможности изменения радиуса гибки.

Важно помнить, что наиболее точное выполнение работы может быть осуществлено только с применением шаблона. Он изготавливается, как правило, из дерева

Использование шаблона позволит достичь необходимых параметров.

Выводы и полезное видео по теме

Представленные видеоматериалы помогут увидеть вышеописанные рекомендации по изготовлению самодельных трубогибов в динамике, а также познакомят с дополнительными вариантами сборки этих инструментов из подручных материалов.

Видео #1. Домкратный трубогиб прокатного типа:

Видео #2. Изготовление домкратного трубогиба:

Видео #3. Сборка трубогиба из ступиц:

Видео #4. Изготовление улиткового трубогиба:

Виды доморощенных инструментов для выгибания металлического профиля не исчерпываются предложенными вариантами, потому как трубогиб своими руками можно сделать из любых имеющихся в хозяйстве деталей.

Главное, соорудить прижимной механизм, который будет продавливать трубу между двумя стойками или роликовую систему для деформации всего профиля сразу.

Хотите рассказать о том, как делали трубогиб собственными руками? В вашем арсенале есть вариант инструмента, не описанный в статье? Пишите, пожалуйста, в расположенном ниже блоке, делитесь полезными сведениями, фото по теме статьи, задавайте вопросы.
