Требования к двери на кухню с газовой плитой: нормы и правила

На что еще стоит обратить внимание

Помимо внешних характеристик бытовой техники и ее функционального наполнения, есть еще несколько важных аспектов, которые необходимо учитывать при выборе. К ним в первую очередь относится безопасность эксплуатации плиты

Кроме того, при выборе обращайте внимание на имя производителя

Безопасность эксплуатации прибора

При неаккуратном использовании газовая плита – достаточно опасный объект на кухне. Возможная утечка газа может повлечь за собой серьезные последствия. Именно для защиты потребителей от таких ситуаций производители разработали систему «газ-контроль».

За безопасность отвечает эта маленькая деталь

Принцип работы системы очень прост. Специальный датчик улавливает утечку и прекращает подачу газа. Таким образом, если из кастрюли убежало молоко и погасило пламя, система тут же сработает и отключит плиту. Существуют плиты с выборочным контролем утечек: только для духовки или только для варочной поверхности, но есть и модели с полной защитой – самые безопасные.

Газ-контроль в действии:

Еще одна опасность, которую представляет газовая плита, – чрезмерный нагрев внешней части духовки. В качественных моделях предусмотрена термоизоляция дверцы

Это очень важно, особенно для семей с маленькими детьми

Репутация фирмы-производителя

Очень часто в магазинах плиты с одинаковым функционалом и даже похожие внешне могут отличаться в цене в несколько раз. Такая большая разница зависит по большей части от фирмы-производителя плиты.

Задача рационального покупателя – подобрать вариант с идеальным соотношением цена-качество. Ведь известно, что самое дорогое — не всегда лучшее. На сегодняшний день множество отечественных и иностранных фирм производят газовые плиты разных ценовых категорий.

К недорогим брендам относятся Nord, выпускающий бытовую технику уже более 50 лет, и белорусский Gefest. Эти фирмы производят газовые плиты бюджетного класса. Именно этим и объясняется их популярность среди населения.

Имя бренда играет важную роль

Европейские Zanussi, Gorenije и Electrolux выпускают линейки газовых плит эконом-класса и более дорогие серии с расширенным функционалом. Славятся своим качеством плиты премиум класса Kaiser, Hansa, Bosch. За них придется заплатить круглую сумму, но репутация бренда говорит сама за себя.

Гид по плитам:

Гид по варочным по варочным поверхностям:

Выбор газовой плиты для кухни зависит прежде всего от бюджета покупателя и набора дополнительных функций, которые ему нужны. Со своей основной задачей – подогревом и приготовлением пищи — справится любая, даже самая примитивная газовая плита. Но, поскольку срок службы этого прибора исчисляется десятками лет, к выбору стоит подходить ответственно, заглядывая на несколько лет вперед.

Изысканный дизайн, поразительные функциональные возможности и экономия домашнего бюджета — все эти характеристики относятся к современным газовым плитам. Большинство производителей предлагает отличный ассортимент, который включает в себя бытовую технику с разными варочными поверхностями и интересными модификациями

При этом остается самый главный вопрос: какие габариты газовой плиты можно считать оптимальными? В среднем ширина такой бытовой техники располагается в пределах 50-90 сантиметров, однако важно помнить о том, что размер плиты неразрывно связан с габаритами кухонной мебели

Также можно обратить внимание на модели, оснащенные регулируемыми ножками, и таким образом настроить высоту плиты. Но лучше оставить тщетные попытки угадать нужную модель без нужных фактов — давайте знакомиться со всеми показателями, которые помогут Вам выбрать свою идеальную газовую плиту

Что необходимо знать перед переносом кухни в жилую комнату

Типовая кухня удобна для готовки, но абсолютно не приспособлена для большого семейного обеда, не говоря о самых торжественных поводах, собирающих и родню, и многочисленных друзей.

Просторная кухня — мечта большинства семей в панельном или кирпичном многоквартирном доме. Желая повысить комфортность, собственники порой решают объединить пространство кухни и соседней комнаты, создав студию (гибрид кухни и столовой).

Факторы, влияющие на возможность переноса

Запастись разрешением на перепланировку в здании гораздо проблематичнее, чем в собственном жилище в частном секторе; согласовать будущую кухню-столовую проще, если плита и раковина не будут переноситься в комнату.

На принципиальную возможность реконструкции оказывают влияние следующие обстоятельства:

Разрешено переносить кухню в жилую комнату:

  • проживающим на первых этажах или выше, если внизу располагается нежилое помещение (магазин, склад, офис, паркинг) или квартира с выполненной аналогичной перепланировкой. Исключение — однокомнатная квартира, в которой единственное жилое пространство таким образом превращается в нежилое;
  • владельцам многоуровневых квартир, на втором этаже.

Перепланировка невозможна, если в договоре ипотеки содержится прямое запрещение подобных изменений.

Согласование и подготовка к переносу кухни

Перепланировка квартиры без согласования — легкое, но недальновидное решение. Допущенные ошибки могут оказать негативное влияние на техническое состояние жилого дома и привести к сбоям в работе отдельных систем; перепланированную без согласования квартиру невозможно продать или разменять.

Перенос газовой трубы

При переносе кухни в жилое помещение строже всего регламентируются работы с газовой трубой. Строительные нормы запрещают:

  • размещать газовую трубу рядом с электропроводкой; оптимальным расстоянием считается расстояние в 10 см;
  • монтировать развилку газовых труб; прятать газовые трубы под отделкой или стяжкой, углублять в стены.

Перенос водопровода

Важным заданием является технически правильное расположение раковины и посудомоечной машины, а также грамотный монтаж труб водопровода и канализации.

Для водопровода предпочтительны пластиковые трубы (из-за длительного срока эксплуатации). Их прячут в стенах, под потолком, за гипсокартонной отделкой или в стяжке пола.

Перенос вентиляции

При монтаже важно помнить:

  • вытяжную вентиляцию придется тянуть к основному вентиляционному коробу на кухне, который нельзя демонтировать; нельзя подсоединяться к вентиляционному каналу санузла;
  • если новая вентиляционная труба длинная, необходима установка вентилятора с шумоглушителем
  • трубу (по причине большого сечения) не удастся разместить за подвесным потолком; в стене придется пробивать дыру значительного диаметра.

Перенос освещения

Во время составления проекта стоит рассчитать возможное увеличение нагрузки на электросеть, продумать удобное расположение розеток и светильников.

Перенос бытовой техники

В паспорт квартиры заносится расположение мойки и плиты. Остальные бытовые приборы располагают на свое усмотрение.

Главные правила установки вентиляции в кухне частного дома

С учетом существующих требований, отверстие, способствующее притоку воздушных масс, должно быть размещено на внешней стене жилища, на высоте около 2 метров от фундамента. В свою очередь, с учетом всех норм, отверстие для вывода воздуха из кухонного помещения располагается на крыше. Но в этом случае следует учесть тот факт, что труба дымохода, куда осуществляется сведение всех каналов вентиляции, должна находиться на высоте более чем 50 сантиметров над кровлей.

С учетом того что кухонное помещение в доме — это одна из главных комнат, где требуется качественная вентиляция, то в ней просто обязательно осуществить монтаж вентиляционного канала, встроенного типа в который через присутствующую отдушину будет проникать исходящий поток воздуха.

Если вентиляция для кухни была правильно распланирована и смонтирована, то основная часть воздуха будет перемещаться из комнат дома в кухню, а уже оттуда, вместе с присутствующими там запахами и выделенными газами будет выходить наружу. Именно поэтому качеству вентиляционных каналов нужно уделять больше внимания.

С учетом существующих норм, для установки качественной вентиляции используя специальные таблицы, требуется произвести расчет площади прямоугольного сечения каналов, в результате чего осуществлялся бы полноценный вывод отходов, скопившихся в воздушных массах, на улицу. После выполнения расчетов необходимо осуществить монтаж вышеуказанных каналов внутрь стен.

Данное устройство вентиляции выполняется из нержавейки и имеет гладкую поверхность, это необходимо для предотвращения оседания на поверхности каналов различных загрязняющих элементов. Отверстия для входа и выхода воздушных масс закрываются специальными решетками, чтобы предотвратить проникновение в них различных посторонних элементов и грязи. В зимнее время года канал следует подвергать подогреву, для этого достаточно будет установить рядом с ним любое оборудование для обогрева.

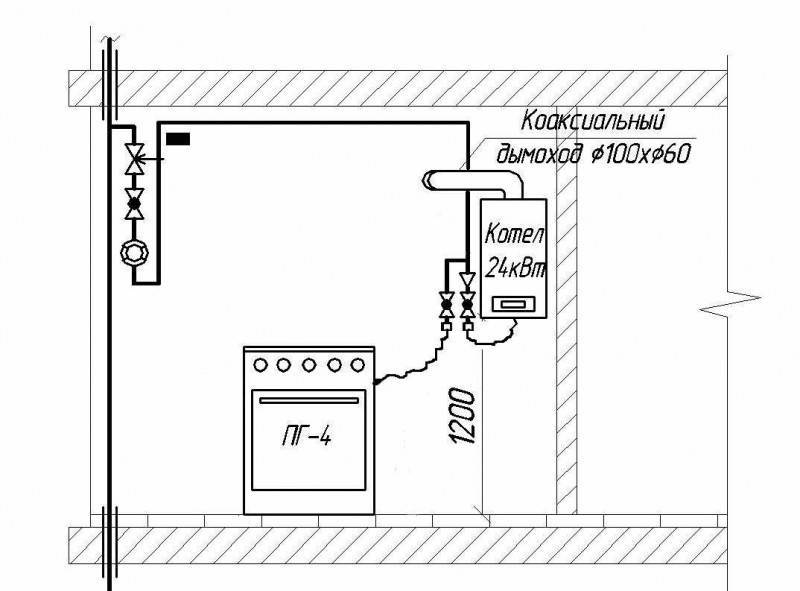

Как должны быть расположены газовая плита и газовая колонка

Боюсь, что с нормами расположения газового оборудования и газовых приборов в документах царит неразбериха. А значит, можно предположить, что, если бы эти нормы были бы где-то толком прописаны, то наверняка, они были бы известны большинству людей. Вопросом, подобном Вашему, задаются многие из тех, кто собирается устанавливать газовое оборудование у себя дома по всем нормам и правилам. Но при этом не хотят руководствоваться лишь старыми СНиПами и удобством монтажа для рабочих взамен на комфортное существование самих хозяев в своем собственном доме. Многие установщики оборудования ссылаются на старые нормы, но даже в них нигде, насколько я понял, конкретно не прописаны расстояния между газовым котлом и газовой плитой.

В них имеются только указания на то, что расстояние в свету между плитой и колонкой ГВС должно быть не менее 10 см. Есть указания по расстоянию между счётчиком и котлом, расстояния установочные от стены до плиты (0,07 м) и до счётчика (0,02 м). Расстояние до противоположной стены 1 м. А вот какими документами определяется расстояние между колонкой и котлом, между бойлером и котлом, между плитой и котлом – совершенно неясно. В СНиПе 2003 говорится, что если иное не установлено, то расстояние определяется документацией на оборудование. Однако, неприятность в том, что в документации на оборудование, как правило, не указаны эти самые расстояния. То же самое касается и проектов газоснабжения индивидуального дома. То есть в них также не указаны установочные размеры, а указано только место установки. А значит, расстояние между всеми этими приборами следует определять, руководствуясь здравым смыслом и удобством в использовании.

Статьи 6.23 и 6.24. СНиПа 2003 гласят:

6.23 При отсутствии требований в паспортах или инструкциях заводов-изготовителей газоиспользующее оборудование устанавливают исходя из условия удобства монтажа, эксплуатации и ремонта, при этом рекомендуется предусматривать установку:

— у стены из несгораемых материалов на расстоянии не менее 6 см от стены (в том числе боковой стены). Допускается установка плиты у стен из трудносгораемых и сгораемых материалов, изолированных несгораемыми материалами (кровельной сталью по листу асбеста толщиной не менее 3 мм, штукатуркой и т.п.), на расстоянии не менее 7 см от стен. Изоляция стен предусматривается от пола и должна выступать за габариты плиты на 10 см с каждой стороны и не менее 80 см сверху;

настенного газоиспользующего оборудования для отопления и горячего водоснабжения:

— на стенах из несгораемых материалов на расстоянии не менее 2 см от стены (в том числе от боковой стены);

— на стенах из трудносгораемых и сгораемых материалов, изолированных несгораемыми материалами (кровельной сталью по листу асбеста толщиной не менее 3 мм, штукатуркой и т.д.), на расстоянии не менее 3 см от стены (в том числе от боковой стены).

Изоляция должна выступать за габариты корпуса оборудования на 10 см и 70 см сверху. Расстояние по горизонтали в свету от выступающих частей данного оборудования до бытовой плиты следует принимать не менее 10 см.

Оборудование для поквартирного отопления следует предусматривать на расстоянии не менее 10 см от стены из несгораемых материалов и от стен из трудносгораемых и горючих материалов.

Допускается установка данного оборудования у стен из трудносгораемых и сгораемых материалов без защиты на расстоянии более 25 см от стен.

При установке вышеуказанного оборудования на пол с деревянным покрытием последний должен быть изолирован несгораемыми материалами, обеспечивая предел огнестойкости конструкции не менее 0,75 ч. Изоляция пола должна выступать за габариты корпуса оборудования на 10 см.

6.24 Расстояние от выступающих частей газоиспользующего оборудования в местах прохода должно быть в свету не менее 1,0 м.

Правила безопасности

Как перенести газовые трубы в соответствии с нормами безопасного использования систем газоснабжения? При прокладке внешних газопроводов требуется руководствоваться нормами СНИП 42-101-2003, которым накладываются следующие ограничения:

Категории газопроводных систем в зависимости от внутреннего давления

  • не допускается прокладка наружных труб газоснабжения на расстоянии:
  • менее 500 мм от окон и дверей;
  • менее 200 мм от крыши строения;
  • в отношении иных коммуникационных систем газопровод располагается согласно таблице ниже.

Правила расположения газопроводов относительно иных коммуникаций

Также необходимо учитывать, что любой газопровод, в том числе и бытового назначения, имеет охранную зону, в которой запрещается:

  • строить здания, хозяйственные помещения и иные сооружения;
  • устанавливать заборы и иные ограждения;
  • обустраивать выгребные ямы;
  • перекапывать землю на глубину свыше 300 мм;
  • хранить токсичные и легковоспламеняемые вещества;
  • зажигать огонь.

Предупреждающий знак о прохождении газопровода и размере охранной зоны

Размеры охранной зоны также варьируются в зависимости от категории газопровода. В настоящее время действуют следующие нормы:

  • 2 м для систем категории III;
  • 4 м для трубопроводов, относящихся ко II категории;
  • 7 м для газопроводов высокого давления категорий I и I-а.

Охранная зона может быть увеличена, если:

  • газопровод изготовлен из полиэтиленовых труб (максимум на 3 м с каждой стороны);
  • прокладка магистрали осуществляется в условиях вечной мерзлоты (до 10 м);
  • система расположена по территории земель лесного фонда (до 3 м);
  • газовая система проходит по дну водоема (до 100 м).

В соответствии с указанными нормами специалистами разрабатывается индивидуальный проект перепланировки.

Это интересно: Правила замены труб отопления — выбор материалов и монтаж

Установка газового счетчика

Этапы установки прибора учета (счетчика) природного газа

  1. Акт о техническом состоянии вентиляционного канала – т. 77-81-15 ВДПО;
  1. Договор на техническое обслуживание ВДГО и аварийно-диспетчерское обеспечение (абонентская книжка);
  2. Приобрести счетчик – т. 282-070 пр. Комсомольский, 9 т. 252-821 ул.Взлетная,61 т. 250-782 ул. Полевая, 2а, с. Лебяжье (участок пос. Южный)

Информация

— Счетчик газа «Геликон – 1,6» (газовая плита) Цена 1900 руб. Поверочный интервал 10 лет

— Счетчик газаNPMG -1,6 «Газдевайс» (газовая плита); Счетчик газа NPMG -2,5 «Газдевайс» (газовая плита, проточный водонагреватель);

— Счетчик газа NPMG — 4 «Газдевайс» (газовая плита, газовый котел) Цена 1400 руб. Поверочный интервал 10 лет.

  1. Написать заявление на установку счетчика –

     пр. Комсомольский, 9, служба «Единое окно» т. 65-82-11.

Установка газового счетчика производится специалистами

ОАО «Газпром газораспределение Барнаул» в течение десяти рабочих дней. Стоимость услуг по установке счетчика:

  1. Со сварочными работами (в стоимость входит замена крана

на новый) – 2895,00 руб. (если кран находится над плитой/мойкой; все счетчики «Газдевайс»), без дополнительных материалов;

  1. Без сварочных работ (в стоимость входит замена крана на

новый) – 1530,00 руб., без дополнительных материалов. Пломбировка счетчика (первый раз бесплатно) – т.28-28-02 (ООО «Газпром межрегионгаз Новосибирск» филиал в Алтайском крае).

Внимание!!! Установка газового счетчика производится специалистами ОАО «Газпром газораспределение Барнаул»

Является ли самостоятельная установка плиты нарушением?

Несмотря на то что сама по себе замена одного прибора на другой (равнозначный по количеству конфорок) не является нарушением, настоятельно рекомендуется до начала его эксплуатации вызвать представителя газовой службы для контроля правильности монтажа, внесения необходимых изменений в документы и регистрации прибора. Если в ходе плановой проверки газовщики обнаружат, что хозяин поставил свой агрегат самостоятельно и не уведомил об этом соответствующую службу, ему может грозить административная ответственность в виде штрафа и даже отключение газа.

Также, несмотря на кажущуюся простоту, первичная установка газовых модификаций плит в новостройках своими руками категорически запрещена и проводится сертифицированными специалистами, поэтому вопрос о том, разрешается ли это сделать самому, не возникает.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Виды, размеры и стоимость столешниц для кухни из дсп

Основные причины переноса

Размещение газового трубопровода в многоквартирных и индивидуальных домах предусматривают на этапе проектирования, выбирая для этого оптимальный вариант. Обычно газопроводный стояк проходит недалеко от окон с таким расчетом, чтобы обеспечить проветривание зоны рядом с газовой плитой. В то же время газовый отвод не должен располагаться на слишком большом удалении от водопровода – это приведет к неудобствам при установке кухонного гарнитура.

Из приведенной нормы следует, что гибкую подводку большей длины использовать запрещено и при превышении нормированного расстояния между отсекающим краном и газопотребляющей установкой его придется компенсировать удлинением стальной трубы.

Если собственнику необходимо перенести газовую трубу, чаще всего он делает это по следующим причинам:

  • Установка нового взамен старого или дополнительного оборудования. Если в помещении устанавливается водонагревательная колонка (к примеру, в ванной комнате квартиры), для подачи газа придется протягивать трубу из кухни в другую комнату. Аналогичная ситуация может возникнуть и в индивидуальном коттедже при размещении новых или дополнительных приборов: газовых котла, варочных плит, колонок.
  • Одна из распространенных причин переноса связана с нормативными требованиями, к примеру, если у потребителя ранее была установлена плита с одним входом, то при размещении отдельных варочной панели и духового шкафа каждому прибору понадобится своя подводка. Чтобы обеспечить два входа, придется менять конфигурацию трубы с врезанием подсоединительных фитингов и выполнением операций, равнозначных переносу.

Рис. 2 Способы подключения газопотребляющего оборудования

  • Перепланировка. Газовую плиту переносят, если по каким-либо причинам меняют план кухни, сносят или достраивают перегородки, увеличивают кухонную площадь за счет присоединения к ней балкона или лоджии. При реализации последнего варианта плиту иногда выносят на утепленный балкон, подводя к ней трубопровод (вариант не слишком приемлемый с точки зрения законности и норм безопасности).
  • Перенос плиты. Иногда решения проектировщиков по размещению газопровода не всегда совпадают с видением собственников обустройства кухонного пространства, к примеру, они задумали сделать зону готовки посередине большой кухни. В этом случае газопроводные трубы приходится переносить или прятать для обеспечения удобной эстетичной подводки газа к варочной панели.
  • Приобретение кухонного гарнитура со встроенным газовым оборудованием. Газопроводный стояк во всех городских квартирах рассчитан на подключение одной плиты в определенном месте, если хозяева приобретают встроенные в кухонную мебель приборы для готовки, с большой вероятностью стандартное положение отвода стояка к ним не подойдет – его придется переносить.
  • Для повышения эстетичности внешнего вида. Газопроводные трубы из низкоуглеродистой стали, окрашенные светлой краской, которая со временем становится желтой, портят вид многих современных кухонь, где хозяева хотят добиться высокой декоративности. Если не удается спрятать газопровод в верхних шкафах кухонного гарнитура, рассматривают один из редких вариантов помещения труб в штробы (каналы) стен под легкосъемные декоративные панели.
  • Смена месторасположения газового счетчика. Газовый счетчик – довольно объемный прибор, занимающий немало места на стене. Если он создает неудобства или слишком явно нарушает эстетичный внешний вид кухни, не представляется возможным поместить прибор в кухонном навесном шкафчике, рассматривают варианты его переноса в иное место (обычно вниз) вместе с трубной подводкой.

Рис. 3 Напорные характеристики газопроводов разного назначения по СНиП 2.04.08-87

Это интересно: Конструктивные особенности и правила монтажа вакуумного клапана для канализации: объясняем вопрос

Монтаж напольного агрегата

Рассмотрим, как правильно установить напольный газовый котел в специально оборудованном помещении. На этапе проектирования котельной предусматривают обустройство отдельного фундамента под котел высокой мощности. Фундаментное основание выполняется из железобетона, и оно должно быть строго горизонтальным. Это позволяет избежать вибраций и шумов при работе оборудования.

Если под котельную выделено помещение на первом этаже дома, и пол в нем деревянный, необходимо подготовить ровное негорючее основание. Для этого подходит кирпичная кладка на ложок (плашмя широкой стороной) или укладка толстой керамической плитки (под нее кладут «сэндвич» из металлического, а затем асбестового листа, который приклеивают к металлу). Размер основания подбирается в зависимости от габаритов котла — с каждой стороны оно должно выступать минимум на 10 см.

Если стена дома за котлом выполнена из сгораемого или трудносгораемого материала, ее рекомендуется защитить по тому же принципу, что и в случае с установкой настенного теплогенератора.

После того, как основание наберет прочность, можно установить котел на место и подсоединить его к дымоходу, к контуру отопления. Двухконтурный агрегат также подключается к системе горячего водоснабжения. Обеспечивается электропитание для автоматических устройств.

Общие требования к установке газовых приборов

В помещении, предназначенном для установки газового котла, согласно вышеуказанным нормативам, должно быть хорошее естественное освещение: на 1 м3 должно приходиться не менее 0,03 м2 площади оконного проема (но не окна – перегородки, рамы и импосты не учитываются). Обязательно оборудовать помещение системой приточно-вытяжной вентиляции по следующим правилам: общий объем прямых и обратных потоков воздуха за час, умноженный на 3, равен объему всего вытяжного устройства. Кроме окна, оборудованного форточкой, в помещении устанавливается дверь с выходом на улицу. В таблице указаны требования по объему помещения:

Мощность газового котлаОбщий объем топочной
< 30 кВт7,5 м3
> 30-60 кВт13,5 м3
> 60-200 кВтТребования согласно условиям установки и эксплуатации котла на газу, но не меньше 15 м3

Внимание! Для агрегатов, работающих на газу и имеющих мощность более 6000 Вт, на каждую лишнюю единицу мощности следует добавить 0,2 м3. Надзорные требования к помещению для установки газового котла оговаривают — эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры

Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие — общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт

Надзорные требования к помещению для установки газового котла оговаривают — эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры. Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие — общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт.

Высота потолков в помещении — 2 метра или больше. Комната, в которой будет монтироваться и эксплуатироваться котел на газу, должна отделяться от соседних комнат капитальными огнеупорными стенами. Материал для стен или перегородок должен иметь временной предел огнеустойчивости 0,75 часа (45 минут). Помещение для котла должно быть спланировано так, чтобы при пожаре эксплуатации не существовало возможности для огня распространяться по квартире.

Внимание!

Газовые котлы марки TLO, работающие по принципу естественной циркуляции теплоносителя, могут быть установлены и должны эксплуатироваться только в подвале дома или в цокольных помещениях.

Правила подключения

Если замена газовой модели плиты на кухне производится одновременно с ремонтом помещения, то может возникнуть необходимость ее передвижения в другое место

При этом важно соблюдать следующие правила установки плиты:

  1. Максимально допустимое расстояние от прибора до трубы газоснабжения – 4 метра, в идеале – не больше 2.
  2. В помещении должна быть качественно работающая вытяжная вентиляция.
  3. Современные агрегаты содержат функции электроподжига и подсветки духового шкафа, поэтому рядом нужно предусмотреть розетку с заземлением. Если выбрана модель с электрической духовкой, то придется от распределительного щита (с установкой дополнительного УЗО на 16 А) провести отдельную силовую линию, используя кабель 3 × 5.

Для соединения плиты с газопроводом применяется гибкий шланг (отличается от водопроводного желтыми метками на оплетке), максимальная длина которого – 5 м, а внутренний диаметр – более 10 мм.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как подключить газовый баллон к плите: схема, комплектующие

Такие шланги бывают нескольких видов:

Резинотканевый. Мягкий и гибкий, не проводит ток, но является недостаточно жестким.

Резиновый с металлической оплеткой, самая распространенная ранее разновидность.

Нормы установки современной газовой плиты в квартире рекомендуют при подключении использовать сильфонный шланг, представляющий собой растягивающийся металлический рукав в защитной оболочке.

Современная вентиляция кухни – правила устройства и монтажа системы

Рассмотрим, как сделать вентиляцию на кухне надежной и работоспособной. Для эффективной работы канал воздухообмена должен выводиться на крышу выше отметки конька. Части воздуховода проложенные вне помещений и в неотапливаемых зонах дома должны покрываться теплоизоляцией.

Для кухни с газовой плитой с четырьмя конфорками требуется сечение вытяжного воздухопровода минимум 0,02 кв. м. Такую площадь имеет квадратный воздуховод 0,14х0,14 м или круглый диаметром 0,16 м. Для лучшей тяги требуется высота канала не меньше пяти метров. Вход в канал стоит располагать на потолке либо на стене, ниже уровня потолка на 0,15…0,3 м.

Правильная установка вентиляции на кухне осуществляется по следующим правилам. Для вентилятора с обратным клапаном выполняется отверстие наружу. При установке вентилятора на решетку канала вытяжки не стоит использовать модели с обратным клапаном, чтобы не отсекать естественный воздухообмен. Желательно использовать специальные кухонные влаго- и жиростойкие модели вентиляторов.

Осуществляя монтаж вентиляции на кухне, вытяжку размещают на уровне 0,5…0,7 м над электроплитой и 0,6…0,8 м выше газовой горелки. Лучше использовать вытяжки проточного типа. Рециркуляционные вытяжки не гарантируют полной очистки воздуха, не защищают от угарного газа, требуют частой замены фильтров. Отвод воздуха можно производить горизонтально в наружную стену с использованием обратного клапана. Однако при этом возможно загрязнение наружной стены.

Можно использовать специальные вентиляционные каналы, созданные только для вытяжки, которые выводятся вертикально над коньком крыши. Крепление воздуховодов к потолку производится с метровым шагом при помощи хомутов и шпилек. Для фиксации вертикальных воздуховодов применяются хомуты и кронштейны. При выборе вентиляторов и вытяжек паспортный уровень шума должен быть ниже пятидесяти децибел. Следует строго соблюдать изложенные в паспорте устройства требования и рекомендации.

При соблюдении приведенных правил будет выполнена вентиляция на кухне своими руками, которая обеспечит эффективность и комфорт.

Правила размещения труб и розеток по отношению к газовой трубе

Часто причиной возникновения аварийных и экстренных ситуаций является нарушение простейших правил безопасности монтажа электрической проводки, одними из которых являются нормы расстояния электропроводки относительно трубопроводных магистралей.

Разработанный специалистами Министерства Энергетики свод правил устройства электроустановок (ПЭУ) позволяет в полной мере ответить на вопрос: на каком расстоянии от газовой трубы можно прокладывать кабель и устанавливать электророзетку.

Расстояние от электророзетки до газопроводной трубы – чем регламентируются нормы

Правила безопасного монтажа электропроводки регламентируются основным нормативным документом – ПУЭ-6, они распространяются на устанавливаемые и эксплуатируемые электроустановки с напряжением переменного тока до 750 кВт. Правила разработаны с учетом осуществления запланированных и профилактических испытаний, ремонта электроустановок, над которыми установлен технический надзор.

Рис. 3 Критерии выбора и способы прокладки открытых электрических проводов и кабелей

Правила размещения труб и электрического кабеля

При монтаже электрических сетей различают внутреннюю и наружную проводку, в первом варианте она размещается в структуре (штробах) или нишах строительных конструкций и отделяется от поверхности несгораемыми материалами – бетон, штукатурка, цементно-песчаный раствор, алебастр, гипсовое вяжущее. Толщина изолирующего слоя скрытой проводки из негорючих стройматериалов регламентируется ПЭУ только для случаев находящихся рядом изделий из горючих компонентов, по правилам слой изолятора не должен быть меньше 100 мм.

ПЭУ более подробно регламентируют нормы расстояний открытой проводки до труб, по которым циркулируют взрывоопасные газы. По требованию нормативных документов (ПУЭ-6 пункт 2.1.56) допустимое расстояние на свету между электропроводами без защиты или в защитной изоляции и трубами с нейтральными веществами должно быть не меньше 50 мм., если по магистрали проходит взрывоопасный газ, просвет делают больше 100 мм.

Если расстояние от электрокабелей до труб меньше 250 мм, обязательна защита проводки от механических воздействий на длину не меньше 250 мм по обе стороны от газопроводной трубы.

При параллельной прокладке электрического кабеля и труб с нейтральным рабочим веществом просвет между ними делают не меньше 100 мм., если электрическая линия проходит рядом с газопроводом, расстояние между газопроводной трубой и проводом должно быть больше 400 мм.

Если в проекте помещения заложено пересечение проложенных горячих трубопроводных магистралей с электрической проводкой, последняя должна иметь подходящее термостойкое исполнение изоляции или обладать наружной защитой от большой температуры.

Рис. 4 Методы монтажа электропроводки в зависимости от типа помещений

При проведении ремонтных работ в квартире часто возникает ситуация, когда на кухне нужно перенести электророзетку или проложить новую проводку. Электромонтажные работы в этом случае необходимо проводить в соответствии с общепринятыми требованиями и правилами (ПЭУ), разработанными специалистами с учетом многократно проверенных норм безопасности.

Требования к трубопроводу

Что делать, если газовая труба на кухне мешает, а вы точно знаете, что не успокоитесь, пока не перенесете ее? Изучать нижеизложенные нормы и менять конфигурацию сети, не нарушая правил, естественно.

Правила монтажа

Чтобы убрать газовую трубу на кухне или перенести ее в другое место, нужно знать следующее:

  • нельзя прокладывать трубопровод через дверь либо окно;
  • запрещено вести газовую систему через вентиляционную шахту;
  • к трубам доступ должен быть всегда открыт (вы не можете знать, когда произойдет авария, кто будет устранять поломку, но этот кто-то должен безошибочно найти, где находится трубопровод);
  • по длине гибкие фрагменты сети не должны превышать 3 метров;
  • расстояние между полом и системой должно быть от 2 метров;
  • жесткость мест соединения труб не менее важна, чем другие нормы;
  • трубопровод требует окрашивания;
  • места пересечения сети со стенами должны иметь специальную «упаковку» в виде строительного футляра.

Четко определитесь, чего вы хотите, а еще лучше – нарисуйте и покажите мастерам

Установка газового счетчика

Этапы установки прибора учета (счетчика) природного газа

  1. Акт о техническом состоянии вентиляционного канала – т. 77-81-15 ВДПО;
  1. Договор на техническое обслуживание ВДГО и аварийно-диспетчерское обеспечение (абонентская книжка);
  2. Приобрести счетчик – т. 282-070 пр. Комсомольский, 9 т. 252-821 ул.Взлетная,61 т. 250-782 ул. Полевая, 2а, с. Лебяжье (участок пос. Южный)

Информация

– Счетчик газа «Геликон – 1,6» (газовая плита) Цена 1900 руб. Поверочный интервал 10 лет

– Счетчик газаNPMG -1,6 «Газдевайс» (газовая плита); Счетчик газа NPMG -2,5 «Газдевайс» (газовая плита, проточный водонагреватель);

– Счетчик газа NPMG – 4 «Газдевайс» (газовая плита, газовый котел) Цена 1400 руб. Поверочный интервал 10 лет.

  1. Написать заявление на установку счетчика –

     пр. Комсомольский, 9, служба «Единое окно» т. 65-82-11.

Установка газового счетчика производится специалистами

ОАО «Газпром газораспределение Барнаул» в течение десяти рабочих дней. Стоимость услуг по установке счетчика:

  1. Со сварочными работами (в стоимость входит замена крана

на новый) – 2895,00 руб. (если кран находится над плитой/мойкой; все счетчики «Газдевайс»), без дополнительных материалов;

  1. Без сварочных работ (в стоимость входит замена крана на

новый) – 1530,00 руб., без дополнительных материалов. Пломбировка счетчика (первый раз бесплатно) – т.28-28-02 (ООО «Газпром межрегионгаз Новосибирск» филиал в Алтайском крае).

Внимание!!! Установка газового счетчика производится специалистами ОАО «Газпром газораспределение Барнаул»

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
