Как сделать теплый пол на балконе и лоджии: выбор системы обогрева + монтажные инструкции

Подготовительные работы

Укладку следует проводить на хорошо изолированном балконе. Иначе вы будете отапливать улицу, а не свое помещение. Поэтому перед установкой системы отопления следует утеплить стены, потолок и пол.

Также необходима проверка балконной плиты. Сможет ли она выдержать дополнительную нагрузку при укладке труб. Плита должна быть ровной, если присутствуют перепады более 10 мм, их необходимо устранить.

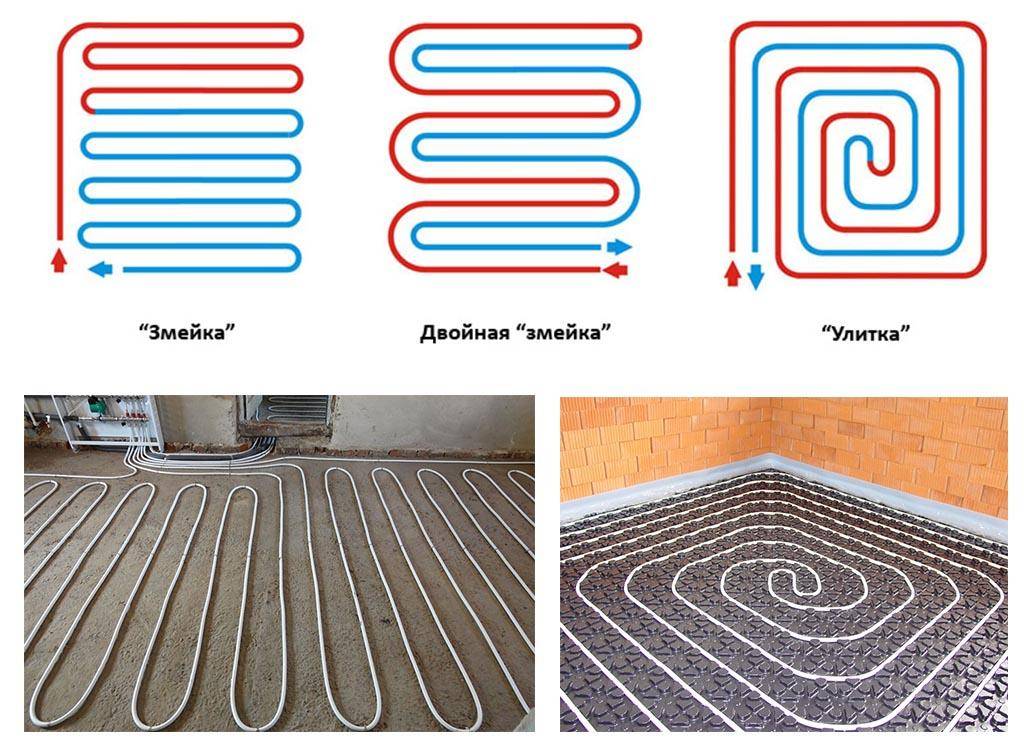

Рассмотрим 2 варианта укладки труб при утеплении балкона или лоджии:

Змейка. Такая схема отопления предпочтительна для небольших помещений. Форма считается не эффективной для прогрева больших пространств. Максимально возможная температура воды находится в начале системы, поэтому укладку начинают от наиболее холодных участков помещения.

Улитка. Трубы укладываются вдоль стен, перемещаясь к центру пола балкона. Такая форма подходит для больших балконов и лоджий. Позволяет избежать неотапливаемых участков за счет чередования холодных и горячих потоков. В этой схеме изгиб трубы достигает 90 градусов. Нагрев происходит равномерно.

Подготовительные работы

Инструменты для укладки теплого пола.

Прежде чем рассказать нашим читателем о том, как сделать теплый пол на балконе, уделим немного времени вопросам подготовки к работам. Первый шаг — подбор инструментов. Для работы могут понадобиться:

  • уровень;
  • рулетка;
  • молоток;
  • шуруповерт;
  • электролобзик;
  • ножовка;
  • плоскогубцы;
  • ножницы;
  • изоляционная лента;
  • саморезы.

Очистив поверхность до «материкового» пола, его при необходимости выравнивают с помощью цементного раствора. Когда он застынет, сверху укладывается слой гидроизоляции. Для этого вполне подойдет полиэтиленовая пленка. Это нужно, чтобы защитить следующий слой утеплителя от появления конденсата.

Даже если соседи снизу тоже застеклили свою лоджию, потеря тепла будет очень ощутимой. И первым это почувствует домашний бюджет, так как существенно вырастут расходы на электроэнергию.

Схема подключения кабельного теплого пола.

Поэтому поверх гидроизоляции укладывается обрешетка. Для нее используются деревянные брусья, которые перед укладкой нужно пропитать антисептическими и противопожарными растворами. Брусья укладываются так, чтобы между ними было не больше 60 сантиметров. В ячейках размещают утеплитель, каменную вату или пенопластовые плиты. Выбор материала делается исходя из бюджета, отпущенного на выполнение работ.

Важно выровнять обрешетку с помощью уровня, чтобы пол не получился неровным или скошенным. Для этого можно использовать деревянные клинья, которые подкладываются под брусья

Поверх утеплителя настилаются листы ДСП или ЮСБ-плита. И только выполнив эти подготовительные работы, можно переходить к следующему этапу — собственно укладке электрического теплого пола. Есть три основных способа, с каждым из которых мы предлагаем познакомиться нашим читателям.

Особенности и преимущества

У конструкции теплого пола много преимуществ перед обычными радиаторами. Во-первых, она отлично подходит для небольших помещений, а также больших комнат. Распределяя равномерно теплый воздух, который не охлаждается со временем, создаются максимально комфортные условия для жизни. К главным достоинствам теплого пола относят:

  • Новейшая система отопления намного эффективнее, по сравнению с другими. Она выделяет больше тепла, обеспечивая высокий уровень комфорта.
  • Несмотря на огромное количество излучаемого тепла, нагревательный элемент имеет невысокую температуру.
  • Теплый пол – современная и эстетичная система отопления. Радиаторы занимают много места и зачастую выглядят непривлекательно. Кроме того, пол не нужно декорировать и ухаживать за ним, так как все элементы скрыты под настилом.
  • Регулировать температурный режим можно с помощью установленных датчиков. Система автоматизированная и функциональная.
  • Главная особенность теплого пола – длительная эксплуатация. Больше всего служит водяная конструкция.
  • Систему можно установить самостоятельно, не имея навыков и опыта. Для монтажа не требуется специальное оборудование.
  • По теплому полу приятно ходить босиком, ноги не замерзнут, даже если на улице минус градусов.

Теплый пол – это конструкция, которая состоит из множества нагревательных элементов — кабелей или труб. Система может быть трех видов: водяная, пленочная и электрическая. В последнем случае используется кабель, пленка или нагревательные маты. Источник тепла теплого пола вода, кабель или инфракрасная пленка. У каждой конструкции есть свои преимущества и особенности, а также общие черты. Эксплуатация двух видов полов может быть разной. Общим для них считается монтаж на специальную теплоизоляцию, которая представляет собой тепло- сберегающий слой. После теплоизоляции, необходимо сделать стяжку из цемента и уложить напольное покрытие.

  1. Водяной. Сложную систему укладки имеет водяной теплый пол. Он может быть автономным или подключенным к центральному отоплению. Водяной пол не подходит для балкона, так как обладает большим весом. Кроме того, его не следует монтировать в многоэтажных домах с центральной системой отопления. К его плюсам относят отличную теплоотдачу. Он способен прогреть даже большие помещения.
  2. Электрический. На балконах и лоджиях выгодно использовать нагревательные кабельные элементы. Толщина такой стяжки составляет 4,5 см. Внутри конструкции не скапливается воздух, благодаря чему система служит долго и не перегревается. Для монтажа потребуется электрический кабель, который крепится в форме «змейки». Сверху необходимо уложить плитку. Особенность в том, что эксплуатировать пол можно только через месяц после укладки. Нагревательные элементы следует уложить в секции, сделать стяжку из цемента и песка, а сверху положить покрытие. Работает от электричества через терморегулятор.
  3. Пленочный. Технология инфракрасного излучения часто используется для утепления балкона. В качестве нагревательного элемента здесь применяется тонкая пленка с графитовыми полосками и проводниками. Через терморегулятор к проводникам поступает ток. К плюсам пленочного пола относят высокую энергоэффективность, легкость монтажа. Главный недостаток – высокая цена. Специалисты советуют делать его монтаж в небольших помещениях. Идеально подходит для лоджий и балконов.

На балконе теплый пол способен заменить полноценное отопление. Он экономичный, легкий, безопасный, эстетичный и долговечный.

Как утеплить балкон своими руками пошаговое фото

1. Очистили балкон от всего лишнего. До прихода мастера мы почистили свой балкон от хлама и мусора, уже было установлено окно и поставлены радиаторы отопления.

2. Латание «дыр» витражей с помощью плит утеплителя технониколь техноплекс. На наружнем виде дома это никак не отразилось, а для нас решилась проблема вечных сквозняков. Плиты были положены в два слоя, все щели заполнены монтажной пеной.

Нарезка плит после снятия измерений производится с помощью лобзика и ножовки по металлу.

3. Выведение электропроводки на балкон. У меня в мастерской планировалось установить три розетки под швейные машинки и ноутбук, провода тянули от ближайшей розетки с кухни.

4. Утепление пола с помощью брусьев и утеплителя технониколь роклайт (минеральная вата). По отзывам нашего мастера, ему больше всего нравиться работать именно с этим видом утеплителя. Так как при помещении его между брусьев он самостоятельно расширяется и не оставляет никаких щелей, а значит не требует применения монтажной пены.

Хотя базальтовая вата и стекловата — это две разные вещи, я все же перестраховалась и старательно закрывала дверь на балкон, пока он укладывал полы. А потом в течении часа пылесосила все стены. Наш мастер конечно долго смеялся, когда видел как я хожу в медицинской маске и перчатках. Для меня любое упоминание стекловаты — это страх с детства, когда мы бегали по стройке и нечаянно задев стекловату, любой из нас получал ожог, после которого долго чесалось и жгло.

Из деревянных брусков сначала собирается каркас или так называемая опалубка для будущего пола и стен. Между собой рейки скрепляются металлическими уголками с использованием дюбелей и шуроповерта.

Если каркас укладывается на бетон, то сначала с помощью ударной дрели просверливаются отверстия на бетонном полу в местах креплений. Затем в деревянные лаги вставляются дюбеля, прикладываются к местам крепления и забиваются шурупы с помощью молотка.

Маты из минеральной ваты можно укладывать сразу на бетонную стяжку, в деревянный каркас между лагами. Она совсем не дает усадки, поэтому используется даже на поверхностях с высокой проходимостью.

Для придания полу дополнительных теплоизоляционных свойств — поверх первого слоя утеплителя из базальтовой ваты можно соорудить второй каркас обрешетки и точно так же уложить еще один слой технониколь роклайт. В этом случае деревянные бруски крепятся шуроповертом на саморезы.

Далее используется слой изолар — это металлизированная подложка, которая отражает тепло и защищает от влаги, широко используется при создании теплого балкона (лоджии). После укладки всех слоев стройматериалов мы достигли одинакового с комнатой уровня пола без порогов и ступенек.

5. Утепление потолка с помощью утеплителя технониколь техноплекс. В нашем потолке были установлены две проводки под потолочные светильники. Поэтому прежде чем приступить к монтажу потолка, под деревянными брусьями была выведена электрическая проводка. Этот способ мне очень нравиться — он смотрится аккуратно, без лишних проводов. Электрикам из Бангкока есть чему поучиться у башкирских мастеров)

6. Утепление стен с помощью утеплителя технониколь техноплекс.

Главное отличие утеплителя из нанографита от базальтовой ваты в том, что он не эластичен. Поэтому при установке его в обрешетку, остаются щели, которые потом нужно заполнить монтажной пеной.

После того как все стыки были обработаны, поверх утеплителя накладывается металлизированная подложка изолар. Она крепится к обрешетке с помощью степлера и специального скотча (соединительной ленты) — изоспан.

После обшивки всей поверхности металлизированной подложкой, сверху с помощью саморезов и шуроповерта к деревянной обрешетке крепятся листы гипсокартона.

Укладка утеплителя

Каждый тип утеплителя прокладывают вплотную к брусьям обрешётки. Существуют некоторые особенности при укладке разных видов утеплителей:

  1. Утепление пенопластом. Он спокойно поддаётся обрезке обычным ножом. Плиту нарезают по размеру, образованных лагами, ячеек. Если планируется устройство толстого слоя, то рекомендуют покупать пенопласт не 100мм., а 50мм., монтировать его двумя слоями, смещая один над другим. Все стыки пенопласта с брусьями, стенами, все зазоры следует закрыть монтажной пеной, для ликвидации мостиков холода;
  2. Утепление пеноплексом. Его укладка производится аналогично работе с пенопластом;
  3. Укладка пенофола. Обычно он применяется как второстепенный материал. К поверхностям он крепится с помощью двухстороннего скотча, выше монтируют обрешётку. Его защитная фольгированная поверхность не допускает потери тепла сквозь стены, а отражает его внутрь конструкции. Полотна пенофола стыкуются фольгированным скотчем, образуя единое полотно. С ним допускается использовать любой другой материал.
  4. Минеральная вата. Самый популярный вид утеплителей, особенно для укладки на лоджиях и балконах. Неоспоримые достоинства – малый вес, экологическая чистота материала. Производится в виде рулонов или матов, которые, расправляясь во время укладки, заполняют все зазоры. Рекомендуется поверх неё настилать специальную плёнку для пароизоляции, чтобы влага с балкона не проникала в утеплитель;
  5. Керамзитовый утеплитель производится в трёх размерах фракций – крупный, средний и мелкий. С крупными фракциями — отлично подходит для засыпки свободного пространства между лагами. Керамзит средней фракции применяют для замешивания керамзитобетона, который так же заливают в промежутки. Керамобетонный раствор можно, после выравнивания по маякам, использовать как основу для выкладывания настила из керамической плитки. Керамзит с мелкими гранулами используется как насыпной пол.

Утепление минеральной ватой

Монтаж инфракрасного теплого пола

Устанавливать пленочный теплый пол на балконе мы будем при помощи специальных комплектов, согласно площади балкона. В нём уже будут включены:

  • Нагревательная плёнка.
  • Терморегулятор с термодатчиком.
  • Комплект проводов.
  • Битумная изоляция.

Настилая плёнку, соблюдайте следующие условия:

  • Расстояние до стен должно быть 5-7 см.
  • Токоведущие шины располагайте с одной стороны.
  • Разрезать плёнку можно только в указанных местах.
  • Матовая сторона должна быть обращена вверх.
  • Между полосами оставляйте расстояние 1-2 см.

Термодатчик укладывается так же, как и в кабельных полах. Следите, чтобы конец гофротрубы находился между нагревательными элементами! Подключение кабелей питания к плёнке проводят согласно инструкции. Сначала ножом разъединяют слои плёнки, затем запрессовывают там контакт, и в последнюю очередь подключают провода. Каждая контактная группа закрывается битумным изолятором.

Провода подводятся к проштробленной канавке в стене. Так как стяжки не будет, то для маскировки проводов, можно в теплоизоляторе вырезать канавку, глубиной 4-5 мм.

Подключение проводят согласно инструкции, к соответствующим разъёмам. Затем проверяют работоспособность, по аналогии с кабельным теплым полом.

После проверки, полы накрывают толстой полиэтиленовой плёнкой. Она служит гидроизолятором от возможного попадания воды во время влажной уборки. Плёнку укладывают внахлёст 15-20 см, а стыки проклеивают скотчем.

На такие полы можно стелить ламинат и паркет. А для мягких покрытий, как-то: линолеум и ковролин, сверху надо положить фанеру, толщиной 6-8 мм. При этом листы фанеры фиксируются только между собой, при помощи армированного скотча.

Распространенные ошибки при утеплении балкона

Решив утеплить свой балкон, необходимо предварительно ознакомиться с распространенными пробелами, с которыми предстоит столкнуться. Во-первых, утепление балконного помещения зачастую требует полного переустройства пространства квартиры. Поэтому перед тем, как задуматься об утеплении, владельцу квартиры желательно сообщить о своих намерениях представителю БТИ.

Во-вторых, применение минеральной ваты в качестве утеплителя требует установки дополнительного пароизоляционного материала. Иначе минвата может просто отсыреть и испортить пол и стены на балконе. А соседи снизу могут обнаружить на своем потолке конденсат. Поэтому при использовании такого материала всегда стоит применять тонкий слой пароизоляционной пленки.

В-третьих, многие мастера, решившие утеплить балкон или лоджия, злоупотребляют герметиком. Из-за этого на видных местах образуются огромные швы с пузырящейся монтажной пеной. Кроме не эстетического вида, подобные швы грозят быстрым разрушением и последующим образованием щелей и зазоров. Чтобы избежать такой проблемы, следует сразу после герметизации срезать излишки герметика и отшлифовать оставшийся материал. Для придания эстетического вида швы можно покрыть акрилатной краской и шпаклевкой.

Рис. 14. Злоупотребление герметиком – одна из самых распространенных проблем в процессе утепления балкона.

Подготовка поверхностей

Прежде чем выполнять утепление стен изнутри, рекомендуется снять старую штукатурку. Желательно полностью, особенно, если держится она не слишком прочно. Далее поверхность зачищается и промывается. Если заметны неровности, необходимо избавиться от них. Для этого существуют специальные смеси.

Гидроизоляция лоджий и балконов — следующий важный шаг. На данном этапе предполагается нанесение мастики. Пол и часть стены тщательно обрабатываются, затем на пол кладут рубероид.

Далее согласно технологии производится монтаж световых и электрических приборов

Важно заранее продумать их расположение, чтобы они не мешали установке шкафов и другой мебели

Подготовка к утеплению пола

Принципиально стандартную схему утепления пола на балконе можно изобразить следующим образом:


Схема стандартного утепления балкона

1 – железобетонное основание.

2 – гидроизоляция, предотвращающая капиллярное распространение влаги в слой утеплителя.

3 – лаги. Зачастую пол на балкон поднимают до уровня порога двери ведущей в комнату, поэтому высота лаг может быть разной. Нередко используется двухъярусное расположение когда верхние лаги перпендикулярны нижним, опорным.

4 – слой утеплительного материала выкладываемого между лаг.

5 – гидроизоляционный слой не препятствующий свободному выходу влаги из утеплителя. Может применяться при использовании в качестве термоизоляционного слоя.

6 – листовой материал (фанера, ОСП) для укладки финишного покрытия.

Если предполагается сделать из балкона комфортное помещение можно дополнительно использовать систему электрического подогрева пола. В этих условиях удобнее всего применить пленочные инфракрасные обогреватели.

Чтобы утепление получил качественным и надежным нужно проделать определенную подготовительную работу.

Проведение мелкого ремонта перед утеплением

Термоизоляция пола проводится одновременно с утеплением всех поверхностей балкона, иначе работа попросту теряет смысл.

Хорошо если пол находится в отличном состоянии — поверхность ровная, целая и без дефектов. Если пол облицован плиткой и она хорошо сидит, то вполне можно оставить ее не прибегая к демонтажу.

Однако если бетонное основание имеет трещины, выбоины, сколы, а между полом и стенами есть щели то перед началом работ нужно устранить все дефекты.

Подготовка бетонного основания необходима что бы предотвратить скапливанию влаги и возникновению плесени и грибка.

  • Если на поверхности есть небольшие выступы – их можно аккуратно сколоть до общего уровня.
  • Трещины нужно разделать на глубину до 10 мм и расширить для более глубокого и плотного заполнения ремонтного состава. Сделать это можно вручную или применив шлифмашинку с кругом по камню.
  • Места подлежащие ремонту тщательно очищаются от грязи и пыли.
  • После этого необходимо прогрунтовать аварийные участки составом глубокого проникновения.
  • После высыхания грунтовки все трещины и выбоины плотно заполняются цементно-песчаным раствором. Широкие щели между плитой и стенами можно заполнить герметиком или монтажной пеной.
  • После высыхания поверхность подчищают до общего уровня пола.

Гидроизоляция поверхности пола

Если основание пола в хорошем состоянии, а снизу расположен соседский утепленный балкон, то можно обойтись без гидроизоляции, достаточно будет просто провести грунтование.

Иное дело, когда снизу бетонный козырек балкона открыт «всем ветрам». Ни в коей степени нельзя исключать вероятность проникновения влаги через железобетонную конструкцию. Ну а о вредности излишней влажности уже сказано выше, и кроме того, некоторые утеплители (минеральная вата, например) могут потерять свои термоизоляционные качества от насыщения водой.

Чтобы обезопасить утеплительный слой от переувлажнения, нужно провести гидроизоляцию. Просто застелить поверхность полиэтиленовой пленкой – не выход. Да, утеплитель останется сухим, но в тонком просвете между пленкой и бетонной плитой влага начнет накапливаться, и рано или поздно даст о себе знать. Необходим более качественный подход.

Выполнить это можно несколькими способами:

  • Покрыть поверхность слоем проникающего гидроизоляционного состава типа «пенетрон» или «гидротэкс». Эти составы попадая в поры закрывают микротрещины бетона блокируя распространение влаги.
  • Применить обмазочную гидроизоляцию. Ассортимент подобных составов на битумной или полимерной основе достаточно широк. Применяются они в соответствии с прилагаемой к ним инструкцией в холодном или разогретом виде.
  • Покрыть всю поверхность рулонной оклеечной гидроизоляцией, также на битумной или полимерной основе. При этом необходимо добиться плотного прилегания материала к основе.

После гидроизоляции можно переходить к работам по утеплению пола.

Как утеплить балкон: пошаговая инструкция

Сделать теплым пол на балконе, но не застеклить его и не утеплить стены с потолком — все равно что выкинуть деньги на ветер. Особенно, если он — с люком или с панорамными окнами. Только грамотная теплоизоляция всех без исключения поверхностей балкона и соединение с их качественной дальнейшей отделкой позволит стабильно удерживать там уровень комнатной температуры даже зимой и даже без отопления. А вставив второе стекло в оконную раму, можно сделать балкон пригодным для проживания, и это увеличит его шансы на присоединение к комнате по закону, что особенно ценно в малогабаритной «хрущевке». Кстати, особенно выигрышно балкон будет смотреться, если пространство его и смежной комнаты объединить с помощью витражного окна или перегородки — так игра света, цвета и теней сможет украсить и разнообразить оба эти помещения

Монтировать утеплитель на балконный пол следует лишь после установки качественного остекления, заделывания всех щелей, устранения прежнего напольного покрытия и тщательной очистки помещения от мусора и пыли. Если необходимо помыть пол, то работа по его теплоизоляции возможна лишь после того, как бетон балконного основания окончательно высохнет.

Помимо утеплителя, могут понадобиться молоток, строительный нож, лобзик (лучше электрический), строительный пистолет, дюбеля, дрель, саморезы, перфоратор и, разумеется, рулетка с карандашом для разметки.

Приготовив все нужные материалы и инструменты, можно приступать к укладке утеплителя для пола на балконе без отопления:

  • все неровности в основании заполняем эпоксидной смолой или песочно-цементным раствором;
  • места соединения пола и стен заполняем монтажной пеной или раствором цемента с песком;
  • грунтуем подготовленную к утеплению площадь и даем грунтовке просохнуть;
  • гидроизолируем балконное основание (предотвращает попадание капель влаги от конденсата);
  • устанавливаем деревянные лаги (на высоту порога двери — для удобного присоединения к комнате, смежной с балконом);
  • выкладываем между лаг нужное количество слоев выбранного утеплителя;
  • закрепляем паропроницаемую диффузную гидроизоляционную мембрану;
  • укладываем фанеру или дощатый настил для утсановки финишного покрытия;
  • монтируем в качестве финишного покрытия доски, линолеум, плитку, ламинат или другой выбранный материал и крепим плинтуса.

Все плиты утеплителя надо плотно состыковать и друг с дружкой (чтоб закрывали весь пол), и с покрывающей их гидроизоляцией. Сверху укладываем армирующие элементы (укрепляют наружную часть балкона), по выставленным маячкам заливаем стяжку, тщательно выравниваем ее и просушиваем не менее 6 часов (спокойно ходить по ней можно уже через сутки). Затем крепим дюбель-гвоздями монтажную ленту (используем заранее размеченные и просверленные отверстия) и змейкой укладываем на ней греющий кабель «теплого пола».

Кстати, прокладку кабеля удобнее начинать с конечного участка, поставив там заглушку, а завершать присоединением его к сети электропитания при помощи терморегулятора. После надежной фиксации греющего кабеля к монтажной ленте снова устанавливаем маяки, заливаем еще один уровень стяжки чернового пола и даем ему окончательно просохнуть.

Застилать «теплый пол» балкона финишным покрытием из ламината, плитки или другого материала можно лишь после того, как стяжка полностью высохнет — это позволит избежать деформации и обойтись без плесени. Обычно процесс сушки цементной стяжки занимает около 7 дней — при условии, что маячки были выставлены правильно. Если в это время на улице тепло, можно открыть окна — так пол быстрей высохнет и наберет необходимую прочность. Но зимой стяжку следует сушить только при закрытых створках.
