Инфракрасные паяльные станции, их особенности и преимущества

Инфракрасные паяльные станции

  • Верхний нагреватель.
  • Нижний нагреватель.
  • Стол с держателем для платы.
  • Система обеспечения контроля температуры (состоит из термопары и программируемого контролера).
  • керамические,
  • кварцевые.

Отлично подходят для восстановления работы SMD, BGA, CBGA, CCGA, CSP, QFN  MLF, PGA микросхем больших и средних размеров
Инфракрасные паяльные станции лучше других могут удовлетворить
потребности мастеров сервисного центра для монтажа, демонтажа и
реболлинга BGA корпусов. На рынке представлены паяльные станции, которые
продаются сразу с наборами для реболлинга.
Инфракрасные паяльные станции гораздо удобнее других в работе с элементами из пластика (шлейфы и коннекторы).
Инфракрасное излучение имеет разное воздействие на металлические и
неметаллические детали. Сначала нагреваются металлические детали и
припои.
Нагревание происходит лишь в необходимой зоне, другие компоненты защищены от нежелательного термического воздействия

Осуществляя точный предварительный нагрев снизу, инфракрасная
технология пайки препятствует термической деформации монтажной платы,
что особенно важно для плат большого размера, таких как материнские
платы ПК.
Именно эти станции обеспечивают равномерность нагревания и
благодаря большой мощности элементы быстро нагреваются до необходимой
температуры. Идеально подходят для работы с бессвинцовыми припоями и благодаря
той же мощности, способны поддерживать стабильную температуру

Отсутствие сильного воздушного потока не приводит к сдуванию легких элементов с платы, как в случае с термовоздушными станциями.
Отсутствие необходимости покупать большое количество различных
насадок под разные размеры микросхем, как для термовоздушных паяльных
станций.
Инфракрасное излучение волн короткой длины не вредит зрению и позволяет оператору визуально контролировать процесс пайки.

Инфракрасные паяльные станции производителя ACHI

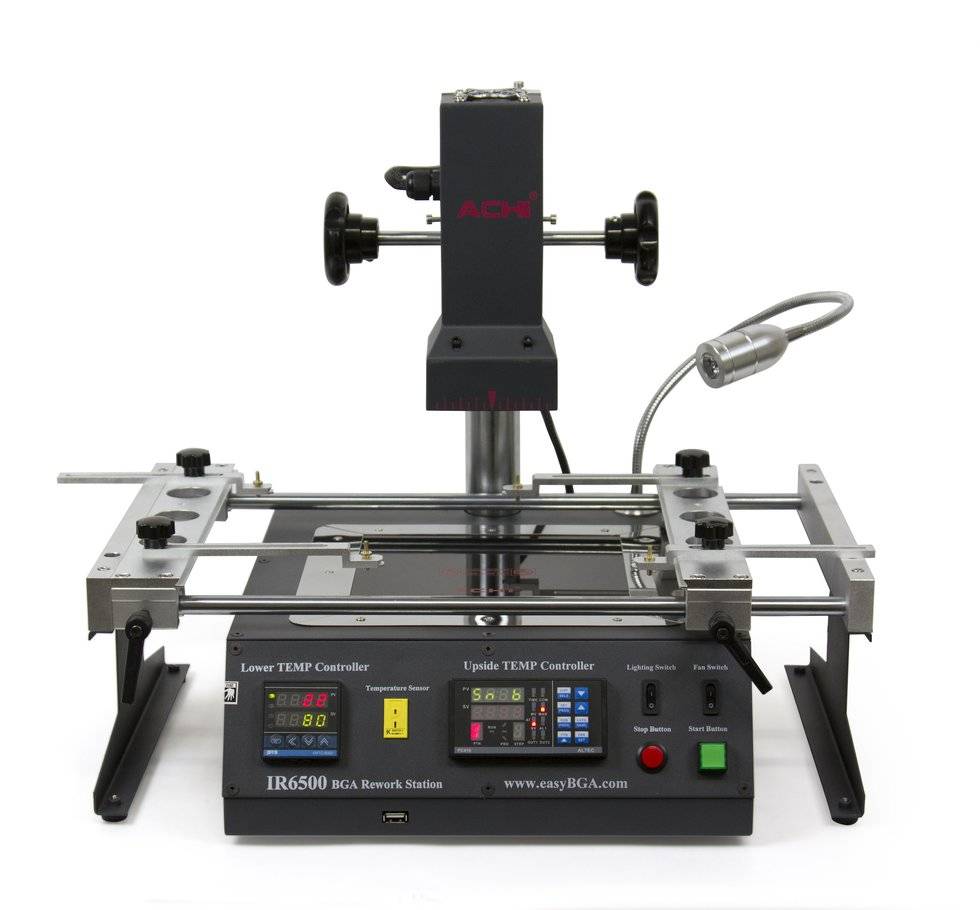

ACHI, ACHI IR-PRO-SCScotle TechnologyACHIElsteinACHI IR-6500

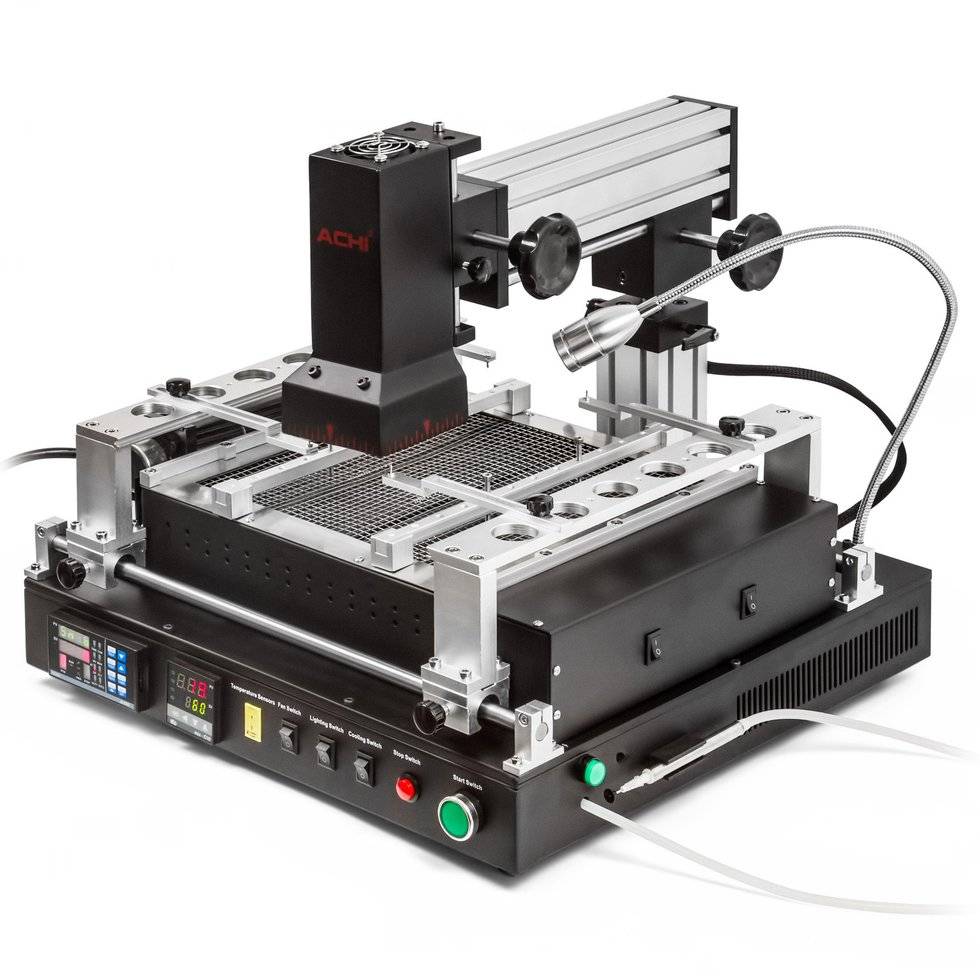

ACHI IR-PRO-SC
ACHI IR-12000
ACHI

ACHI IR-6000ACHI IR-6500ACHI IR-PRO-SCACHI IR-12000
Потребляемая мощность1300 Вт1300 Вт2850 Вт3650 Вт
Зоны нагреваверхняя, преднагревверхняя, преднагревверхняя, преднагревверхняя, нижняя, преднагрев
Мощность верхнего нагревателя400 Вт400 Вт450 Вт400 Вт
Размеры верхнего нагревателя80 × 80 мм80 × 80 мм80 × 80 мм80 × 80 мм
Мощность преднагрева800 Вт800 Вт2400 Вт3200 Вт
Размеры преднагревателя180 × 180 мм180 × 180 мм240 × 240 мм350 × 210 мм
Хранение термопрофилей10 групп10 групп10 группнеограничено
Вывод данныхПКПКПК7″ сенсорный экран
