Различие между картриджами и СНПЧ
Обычно струйные картриджи можно повторно перезаправлять медицинским шприцем и купленными заранее чернилами.
У него есть ряд недостатков:
- Дозаправку нужно делать часто, что не всегда удобно в домашних условиях.
- Нужен дополнительный инструмент.
- Для определения количества чернил, картридж приходится каждый раз извлекать из принтера.
- Если картридж непрозрачный, узнать уровень оставшегося красителя можно только программным способом.
- Нельзя допускать снижения уровня чернил ниже рекомендованного производителем значения, чтобы не допустить перегрева сопел или образования воздушной пробки в головке.
- Из-за частого извлечения картридж быстро изнашивается.

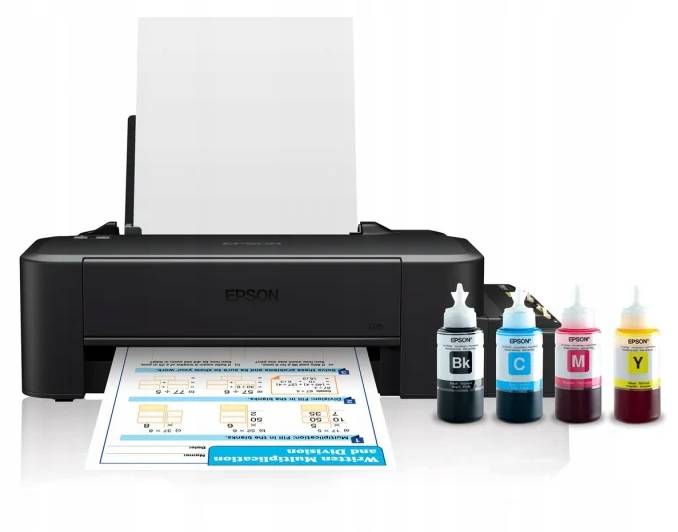

Перечисленные недостатки помогает устранить система непрерывной подачи чернил. Она состоит из четырёх и более прозрачных ёмкостей и набора тонких трубок (шлейфов). В них помещается от 80 до 100 мл чернил, что намного больше объёма обычных картриджей. Если работать в среднеинтенсивном режиме, то доливать краску в СНПЧ придётся редко. Процесс дозаправки простой. Стоит СНПЧ дороже обычных чернильниц, но использовать при интенсивной работе такую систему намного выгоднее.
Рис. 7
Недостатки СНПЧ:
- Необходимо дополнительное пространство. Если СНПЧ не входит в заводскую комплектацию, возле принтера должно быть дополнительное место для системы.
- Слабая манёвренность. Перенос принтера с СНПЧ даже на очень короткие расстояния может привести к сбою настроек.
- Светобоязнь. Ёмкости с красителем надо защищать от прямых лучей солнца, воздействие которых негативно сказывается на цветопередаче.
Немного истории
Косвенным изобретателем этого вида принтером можно считать Уильяма Томсона. Но его изделие не было «струйником» как таковым, а назначалось для записи приема сообщений с телеграфов. Но принцип печати заключался в применении электростатических законов для «управления» падающими каплями краски на бумагу. Было это давно — в 1867 году.
Подобная технология получила возрождение уже в середине прошлого столетия с легкой подачи инженеров фирмы «Сименс». Их изобретения использовались в разных приборах для фиксации данных на бумаге. Но также имели значительные недостатки: высокая цена, плохое качество воспроизводимой картинки.
Вскоре в струйной печати были использованы законы пьезоэлектрики и кристаллы. Все это стало возможно из-за способности последних при определенном воздействии «излучать» электроны, а при проходе тока менять форму. Уже позже в компании Canon был придуман другой способ «выдавливания» краски из чернильниц. Жидкость выходила в виде пара под воздействием высокой температуры.
Первыми изобретателями цветной струйной печати были специалисты из фирмы HP. Любой оттенок «готовился» смешиванием трех цветовых красок: синей, красной, желтой.
Какие чернила используются
- Водорастворимые (рис. 11). Ими печатают яркие картинки, изображения и фото. В них нет твёрдых компонентов. Имеют небольшой срок годности. Со временем изображение выцветает и теряет насыщенность, особенно под действием солнца. Краска боится воды и повышенной влажности воздуха.
- Пигментные (рис. 12). В составе есть твёрдые частицы. Они менее подвержены влиянию воды, влаги и солнца. Напечатанные изображения остаются качественными более 70 лет, но фото менее насыщены, плохо отображены реальные тона. Краску нельзя наносить на глянцевую бумагу.
- Сублимационные (рис. 13). Краситель имеет сходства с пигментными чернилами, но предназначен для печати не на бумаге, а на синтетических тканях. Кроме чернил, для печати нужна термотрансформенная бумага. Рисунок закрепляется под действием высокой температуры. Для экономии расходника лучше использовать СНПЧ.
Рис. 11
Рис. 12
Рис. 13
Виды применяемых чернил
Водорастворимые
Этот вид используется для получения красочных картинок, изображений или фотографий. Все возможно благодаря отсутствию в таких чернилах «твердых» частиц. Именно это позволяет получать хороший результат печати. Но срок хранения таких распечаток небольшой. С годами они выцветают и теряют свою насыщенность безвозвратно. Ускорить процесс может попадание солнечных лучей на поверхность. А также они «боятся» влаги вообще и высокой ее концентрации в помещении.
Пигментные
Пигментные уже имеют в своем составе твердые частицы, а потому вода, влага, солнечный свет и время им не так страшны. Сроки хранения таким образом напечатанных фотографий более 70 лет. Из минусов такого вида красителя: слабая насыщенность, плохое отображение реальных оттенков, невозможность нанесения на глянцевую бумагу.
Сублимационные краски
Такой вид красителей используют для печати не на бумаге. Они больше похожи на пигментные, но отличаются. Их назначение — формирование изображения на одежде из синтетических материалов. В процессе также, кроме самих чернил, используется термотрансформенная бумага. Кроме того, требуется высокая температура для закрепления рисунка на поверхности. А для экономии следует использовать СНПЧ.
Сравнительные таблицы
Canon
| Модель | Цена устройства, руб | Цена картриджа (чб / цв), руб | Количество отпечатков с 1 картриджа (чб/цв), шт | Стоимость 1 отпечатка (без учета стоимости устройства) чб/цв, руб | Окупаемость СНПЧ, отпечатков (чб/цв) |
| Принтер Canon PIXMA iP2840 | 2090 | 1100 / 1300 | 180 / 180 | 6,11 / 7,22 | |
| Аналог с СНПЧ — Canon PIXMA G1410 | 7630 | 450 / 450*3 | 6000 / 7000 | 0,08 / 0,26 | 5540 руб. — разница. 860 / 745 |
| МФУ Canon PIXMA MG2540S | 1980 | 1100 / 1300 | 180 / 180 | 6,11 / 7,22 | |
| Аналог с СНПЧ — МФУ Canon PIXMA G2410 | 10870 | 500 / 600*3 | 6000 / 7000 | 0,08 / 0,26 | 8890 — разница. 1450 / 1255 |
Epson
| Модель | Цена устройства, руб | Цена картриджа (чб / цв), руб | Количество отпечатков с 1 картриджа (чб/цв), шт | Стоимость 1 отпечатка (без стоимости устройства) чб/цв, руб | Окупаемость СНПЧ, отпечатков (чб/цв) |
| МФУ Epson Expression Home XP-247 | 5500 | 900 / 700*3 | 175 / 180 | 5,14 / 11,67 | |
| Аналог с СНПЧ — МФУ Epson L366 | 14250 | 320 / 450*3 | 4500 / 4500 | 0,07 / 0,30 | Разница — 8750. 1700 / 770 |
| МФУ — МФУ Epson WorkForce WF-2750DWF | 7400 | 1100 / 850*3 | 175 / 165 | 6,29 / 15,45 | |
| Аналог с СНПЧ — МФУ Epson L566 | 24600 | 1200 / 500*3 | 6000 / 4500 | 0,2 / 0,33 | Разница 17200. 2,8 тыс. / 1150 |
HP
| Модель | Цена устройства, руб | Цена картриджа (чб / цв), руб | Количество отпечатков с 1 картриджа (чб/цв), шт | Стоимость 1 отпечатка (без стоимости устройства) чб/цв, руб | Окупаемость СНПЧ, отпечатков (чб/цв) |
| МФУ — МФУ HP DeskJet 2130 | 1900 | 700 / 700 (один!) | 190 / 165 | 3,68 / 4,24 | |
| Аналог с СНПЧ — МФУ HP DeskJet GT 5810 | 9700 | 700 / 700*3 | 5000 / 8000 | 0,14 / 0,26 | Разница 7800. 2200 / 1950 |
| МФУ — МФУ HP OfficeJet Pro 6960 | 5700 | 1200 / 700*3 | 300 / 315 | 4,00 / 6,67 | |
| Аналог с СНПЧ — МФУ HP Ink Tank Wireless 415 | 11800 | 700 / 700*3 | 5000 / 8000 | 0,14 / 0,26 | Разница — 6100. 1500 / 950 |
Принтеры и МФУ со штатной СНПЧ (до 14 тыс. руб)
| Модель | Ср. цена, руб. | Ресурс картриджей (чб/цв), стр. | Наименование и стоимость расходников (чб/цв), руб. | Стоимость одного отпечатка (чб/цв), руб. |
| Epson L120 | 7370 | чб — 4500 | C13T66414A — 300 | Чб = 0,07 руб. |
| цв — 7500 | голубой C13T66424A, желтый C13T66444A, пурпурный C13T66434A = 300*3 | Цв = 0,12 руб. | ||
| Canon PIXMA G1410 | 7630 | Чб — 6000 | GI-490 PGBK = 500 | Чб — 0,083 |
| Цв — 7000 | GI-490 C/M/Y = 600*3 | Цв — 0,26 | ||
| Canon PIXMA G1411 | 7740 | Чб — 6000 | GI-490 PGBK = 500 | Чб — 0,083 |
| Цв — 7000 | GI-490 C/M/Y = 600*3 | Цв — 0,26 | ||
| МФУ HP DeskJet GT 5810 | 9600 | Чб — 5000 | HP GT51 — 700 | Чб — 0,14 |
| Цв — 8000 | голубой HP GT52, пурпурный HP GT52, желтый HP GT52 — 700*3 | Цв — 0,26 | ||
| Epson L132 | 9600 | Чб — 4500 | C13T66414A — 300 | Чб — 0,075 |
| Цв — 7500 | голубой C13T66424A, желтый C13T66444A, пурпурный C13T66434A — 450*3 | Цв — 0,18 | ||
| Epson L312 | 10000 | Чб — 4500 | C13T66414A — 300 | Чб — 0,075 |
| Цв — 7500 | голубой C13T66424A, желтый C13T66444A, пурпурный C13T66434A — 450*3 | Цв — 0,18 | ||
| HP Ink Tank 319 | 10500 | Чб — 6000 | HP GT51 — 700 | Чб — 0,116 |
| Цв — 8000 | голубой HP GT52, пурпурный HP GT52, желтый HP GT52 = 700*3 | Цв — 0,26 | ||
| Canon PIXMA G1400 | 10600 | Чб — 6000 | GI-490 PGBK — 500 | Чб — 0,083 |
| Цв — 7000 | GI-490 C/M/Y = 600*3 | Цв — 0,26 | ||
| HP Ink Tank 315 | 10600 | Чб — 6000 | HP GT51 — 700 | Чб — 0,116 |
| Цв — 8000 | голубой HP GT52, пурпурный HP GT52, желтый HP GT52 — 700*3 | Цв — 0,26 | ||
| Canon PIXMA G2410 | 10800 | Чб — 6000 | GI-490 PGBK — 500 | Чб — 0,083 |
| Цв — 7000 | GI-490 C/M/Y — 600*3 | Цв — 0,26 | ||
| Canon PIXMA G2411 | 11000 | Чб — 6000 | GI-490 PGBK — 500 | Чб — 0,083 |
| Цв — 7000 | GI-490 C/M/Y = 600*3 | Цв — 0,26 | ||
| HP DeskJet GT 5820 | 11500 | Чб — 5000 | HP GT51 — 700 | Чб — 0,14 |
| Цв — 8000 | голубой HP GT52, пурпурный HP GT52, желтый HP GT52 — 700*3 | Цв — 0,26 | ||
| HP Ink Tank Wireless 415 | 11800 | Чб — 5000 | HP GT51 — 700 | Чб — 0,14 |
| Цв — 8000 | голубой HP GT52, пурпурный HP GT52, желтый HP GT52 — 700*3 | Цв — 0,26 | ||
| Brother DCP-T300 InkBenefit Plus | 12000 | Чб — 6000 | BT6000BK — 650 | Чб — 0,11 |
| Цв — 5000 | голубой BT5000C, пурпурный BT5000M, желтый BT5000Y — 300*3 | Цв — 0,18 | ||
| HP Ink Tank Wireless 419 | 12200 | Чб — 6000 | HP GT51 — 700 | Чб — 0,116 |
| Цв — 8000 | голубой HP GT52, пурпурный HP GT52, желтый HP GT52 — 700*3 | Цв — 0,26 | ||
| Canon PIXMA G3410 | 12300 | Чб — 6000 | GI-490 PGBK — 500 | Чб — 0,083 |
| Цв — 7000 | GI-490 C/M/Y — 600*3 | Цв — 0,26 | ||
| Canon PIXMA G2400 | 12400 | Чб — 6000 | GI-490 PGBK — 500 / GI-490 C/M/Y — 600*3 | Чб — 0,083 |
| Цв — 7000 | GI-490 PGBK — 500 / GI-490 C/M/Y — 600*3 | Цв — 0,26 | ||
| Canon PIXMA G3411 | 12500 | Чб — 6000 | GI-490 PGBK — 500 | Чб — 0,083 |
| Цв — 7000 | 500 / GI-490 C/M/Y — 600*3 | Цв — 0,26 | ||
| Canon PIXMA G3400 | 12600 | Чб — 6000 | GI-490 PGBK — 500 | Чб — 0,083 |
| Цв — 7000 | GI-490 C/M/Y — 600*3 | Цв — 0,26 | ||
| Brother DCP-T510W | 12800 | Чб — 6500 | BTВ60BK — 700 | Чб — 0,108 |
| Цв — 5000 | голубой BT5000C, пурпурный BT5000M, желтый BT5000Y — 300*3 | Цв — 0,18 | ||
| Brother DCP-T310 | 12900 | Чб- 6500 | BTВ60BK — 700 | Чб — 0,108 |
| Цв — 5000 | голубой BT5000C, пурпурный BT5000M, желтый BT5000Y — 300*3 | Цв — 0,18 | ||
| Epson L3060 | 13100 | Чб — 4500 | C13T66414A — 300 | Чб — 0,075 |
| Цв — 7500 | голубой C13T66424A, желтый C13T66444A, пурпурный C13T66434A — 450*3 | Цв — 0,18 | ||
| Epson L222 | 13500 | Чб- 4500 | C13T66414A — 300 | Цв — 0,075 |
| Цв — 7500 | голубой C13T66424A, желтый C13T66444A, пурпурный C13T66434A — 450*3 | Цв — 0,18 |
Способ подачи бумаги
Бумагу в устройство можно загружать вертикально — тогда лоток подачи находится сверху, или горизонтально – лоток размещается в нижней части. Устройство перемещения бумаги струйного принтера, забирает лист с помощью валика с резиновыми накладками. Для того чтобы бумага не смещалась, есть дополнительный ролик также с резиновыми накладками. Независимо от способа подачи, ориентация может быть как книжной, так и альбомной.
Нужно обязательно следить, чтобы лоток подачи бумаги не засорялся посторонними предметами. Иначе листы будут морщиться, неравномерно продвигаться и пачкаться краской. Устройство может быть испорчено. В последнее время большой популярностью у покупателей пользуются многофункциональные устройства (мфу). Этот прибор сочетает в себе функции сразу трех приборов. На нашем сайте вы можете посмотреть видео обзор интересующей модели и определиться подходит она или нет по нужным характеристикам.
Принцип работы лазерного устройства
Совершенно другой ветвью развития печатающих приборов является лазерная технология, с помощью которой можно добиться высококачественного нанесения красящих веществ на бумагу. Формирование символов и изображений происходит за счет освещения лучом элементов устройства, обладающих светочувствительностью. Полученные экземпляры с текстовой или графической информацией имеют устойчивость к выцветанию и истиранию.
У струйных и лазерных принтеров принцип печати совершенно разный. В качестве красящих веществ выступают тонеры, которые могут переноситься на твердый носитель тремя способами.
- С использованием двухкомпонентной системы проявления. Частицы красителя, необходимые для переноса на специальный светочувствительный барабан, не способны закрепляться на магнитном валу без особого магнитного носителя, заряжающегося в результате перемешивания.
- С применением однокомпонентного тонера без дополнительных примесей. Частицы вещества в этом случае наделяются магнитными свойствами. В некоторых устройствах может осуществляться электростатическое нанесение. При таком варианте тонер не требует намагничивания.
- С использованием двухкомпонентного красящего вещества, смешанного в заводских условиях.
В отличие от струйного принтера, принцип печати лазерного аналога базируется на построении изображения посредством фотографического метода. Лазерный луч попадает на специальный вал, поверхность которого наэлектризована из-за ударной ионизации внутреннего воздуха.
Критерии выбора струйного принтера
- Качество. Или разрешение, определяемое в точках на дюйм. Может отличаться для цветных и чёрно-белых документов. Если вы планируете часто распечатывать фото и чертежи, то разрешение должно быть высоким. Для текста можно брать поменьше.
- Формат. Как правило, принтеры рассчитаны на листы А4. Однако профессионалы могут нуждаться в поддержка А3, А2 и даже более крупных форматов.
- Скорость. Количество страниц, которое принтер может распечатать за минуту. В бытовых условиях не критичный показатель, а вот для офиса скорость печати может являться одним из основных параметров, влияющих на продуктивность.
- Совместимость. Любой современный принтер работает с Windows. Поддержка же Mac OS и iOS, а уж тем более Linux и Android предусмотрена не всегда.
- Ресурс картриджей. От него зависит частота обслуживания. Если вам необходимо регулярно печатать больше объёмы документов, то лучше брать модели с СНПЧ.
- Количество цветов. Чем их больше, тем лучше получаются фотографии.
Способ подачи бумаги
Бумага может загружаться в принтер вертикально через верхний лоток для бумаги. Если лоток размещается снизу, страницы подаются на печать горизонтально. Листок забирается валиком с резиновой накладкой, для более надёжной фиксации бумаги предусмотрен дополнительный резиновый валик. Независимо от способа подачи листов ориентация напечатанного изображения может быть книжной или альбомной, она задаётся в настройках печати.
Для беспроблемной подачи страниц надо следить за чистотой лотка. В него не должны попадать посторонние предметы, иначе листки сморщатся, будут пачкаться краской и неравномерно захватываться.
5 / 5 ( 1 голос )
Рейтинг цветных лазерных принтеров для дома
Среди цветных принтеров, используемых в домашних условиях, рейтинг выглядит следующим образом.
1. Canon i-SENSYS LBP621Cw
Принтер Canon i-SENSYS LBP621Cw занимает первое место в рейтинге цветных печатных устройств. Он имеет такие параметры:
- может распечатывать до 30000 страниц в месяц;
- объём памяти – 1024 Мб;
- имеет 1200х1200 dpi;
- картриджи – компактные, оригинальные;
- подключение – любые варианты;
- разогрев – за 13 секунд (первый отпечаток выходит через 10,4 с после включения);
- скорость печати – максимум 18 страниц в минуту;
- печать – двухсторонняя;
- вес – 15,5 кг;
- ресурс картриджей – чёрного 1500 страниц, цветного – 1200 страниц;
- лотки для бумаги – подача 251 лист, вывод 100 листов.
Особенностью принтеров «Кэнон» являются кнопки быстрого запуска устройства, которые помогают пользователю работать с приспособлением эффективнее и удобнее.
Информация с официального сайта производителя: https://www.canon.ru/business-printers-and-faxes/i-sensys-lbp620-series/

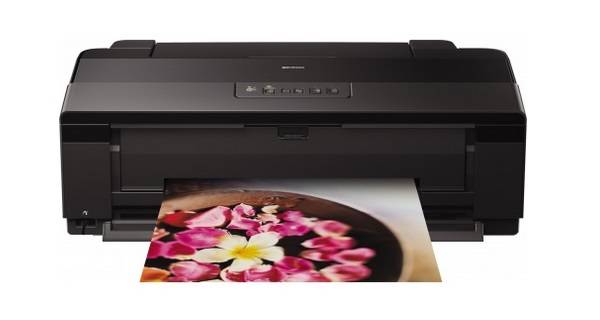

2. Epson Stylus Photo 1500W
Информация с официального сайта производителя: https://epson.ru/catalog/printers/epson-stylus-photo-1500w/
Как возникла струйная печать
Созданию струйных принтеров предшествовало изобретение Уильяма Томсона – самопишущие приборы для приёмных телеграфов. Принцип работы прародителей струйных принтеров основан на электростатических силах, с помощью которых осуществлялась запись какого-либо текста, посредством задания траектории падающим каплям чернил на бумагу. Дата создания этого устройства – 1867 год.
Самопишущие струйные приборы так бы и канули в лету, если бы не компания Siemens, которая намеревалась воссоздать и адаптировать под современные реалии технологию далекого прошлого. Что им и удалось в 1951 году, однако технологии тех струйных принтеров были весьма далеки от нынешних. Он был необходим для регистрации на бумаге каких-либо измерений и подсчетов каких-либо устройств, таких как: сейсмографы, электрокардиографию сердца, мультиметров и прочих.
Однако обладали огромным количеством недостатков:
- Дороговизна;
- Неаккуратность (пачкал бумагу);
Даже сами разработчики не питали многих надежд в отношении к своему изобретению. Однако, технологию струйных принтеров продвигали и модернизировали создавая устройства с отдельными печатающими головками, распыляющими механизмом и краской.
Кристаллы сыграли не последнюю роль в усовершенствовании технологий струйных принтеров. А точнее пьезоэлектрики. Не сильно глубоко залезая в физику пьезоэлектрики – кристаллы, способные при давлении, сгибании выдавать из себя электроны. Или наоборот – при подаче электрического тока могли сгибаться. Тем самым, при подаче тока, деформации подвергался кристалл, выталкивая из головки определенное количество чернил.
Конкуренция между компанией из страны «Восходящего солнца» и богатейшей фирмы США привело к скорейшему прогрессу оптимизации работ и эффективности устройств струйных принтеров. Инженер из японской компании Canon заметил, что если к наполненному красками шприцу прикасался горячий паяльник, происходило разбрызгивание содержимого шприца. Американцы поступили фактически аналогично .
Компания Canon использовала следующий метод : нагревали краску до температуры 400 градусов по цельсию , вследствие чего получалась капелька из газа , который после падал на бумагу . На западе технология была фактически аналогичная как у принтеров Canon, за исключением меньшего объема теплоты , необходимого для нагрева и пузырька красящей жидкости, падающего на бумагу , вместо капли.
Также были и другие новшества: более простая конструкция , что убавляло цену ; пьезоэлектрические пластины вместо пьезоэлектрических кристаллов.
Более значимым изобретением было добавление цветной головки компанией Hewlett-Packard , смешивающая желтый , голубой и алый цвета . Благодаря этой идее можно было получать практически любые оттенки на печати.
Что же внутри
В данной главе коротко описывается внутреннее устройство струйных принтеров ,подробное описание их функций и механизмов работы будет представлено в следующей главе.
Cтруйный принтер состоит из следующих составных частей:
- Пишущей (печатающей) головки;
- Картриджа или СНПЧ(система непрерывной подачи чернил ) ;
- Механизма подачи бумаги;
- Датчиков;
- Панели управления и корпуса.
Начнём по порядку .
Печатающая головка
Печатающая головка — снабжена множеством микроскопических отверстий(сопел). Через эти отверстия выталкиваются чернила. Иногда это происходит посредством пьезоэлектрических пластин , иногда с помощью термоэлементов.
Печатающая головка обладает следующими характеристиками :
- Количество цветов ( в современных принтерах от 4 до 12) ;
- Размер чернильных капель ( хотя во многих принтерах размер капли может варьироваться ) ;
- Разрешение печати (измеряется в количестве капель на дюйм, чем выше этот показатель , тем качественнее печать) .
Картридж
Как устроен картридж струйного принтера? Он представляет из себя емкость с чернилами и контактные пластины. Картриджи могут быть раздельными или комбинированными. В раздельным могут использоваться чернила только одного цвета, комбинированные обладают привилегией во множестве отсеков с разными цветами, в основном это пурпурный , голубой , желтый .
Помимо картриджей зачастую используется СНПЧ. Состоит из отсека с краской и эластичных труб, через которые текут чернила.
Механизмы подачи бумаги
Механизмы подачи бумаги. Бумага подаётся через вертикаль или горизонталь. Состоит из специальных валиков и моторчиков.
Достоинства этих принтеров:
- — удовлетворительная скорость печати; — универсальность, заключающаяся в способности работать с любой бумагой;
— низкая стоимость печати.
Игольчатый принтер формирует знаки несколькими иголками, расположенными в головке принтера. Бумага втягивается с помощью вала, а между бумагой и головкой принтера располагается красящая лента. При ударе иголки по этой ленте на бумаге остается закрашенный след. Иголки, расположенные внутри головки, обычно активизируются электромагнитным методом. Головка двигается по горизонтальной направляющей и управляется шаговым двигателем. Так как напечатанные знаки внешне представляют собой матрицу, а воспроизводит эту матрицу игольчатый принтер, то часто его называют матричным принтером.
Ink
Ink – чернила. Представляет собой жидкую сложную смесь компонентов.
Основа — чаще всего специальным образом очищенная вода или сольвент (растворитель). Бывают пигментные и водорастворимые.
Пигментные включают в себя мельчайшие нерастворимые частицы пигмента (красящего вещества).
Чернила включают в себя не только красящее вещество, но и много других компонентов — поверхностно-активные вещества (ПАВ), сорастворители, диспергаторы (высокомолекулярные вещества, препятствующие слипанию пигмента), и т.п.
Существуют сотни разновидностей чернил — для термоструйной и пьезоэлектрической печати, для внешнего и внутреннего применения, для печати на различных носителях и т.п.
Немного истории
Косвенным изобретателем этого вида принтером можно считать Уильяма Томсона. Но его изделие не было «струйником» как таковым, а назначалось для записи приема сообщений с телеграфов. Но принцип печати заключался в применении электростатических законов для «управления» падающими каплями краски на бумагу. Было это давно — в 1867 году.
Подобная технология получила возрождение уже в середине прошлого столетия с легкой подачи инженеров фирмы «Сименс». Их изобретения использовались в разных приборах для фиксации данных на бумаге. Но также имели значительные недостатки: высокая цена, плохое качество воспроизводимой картинки.
Вскоре в струйной печати были использованы законы пьезоэлектрики и кристаллы. Все это стало возможно из-за способности последних при определенном воздействии «излучать» электроны, а при проходе тока менять форму. Уже позже в компании Canon был придуман другой способ «выдавливания» краски из чернильниц. Жидкость выходила в виде пара под воздействием высокой температуры.
Как работает струйный принтер
- Протяжные ролики затягивают бумагу внутрь аппарата.
- На печатающую головку подаются чернила. Они смешиваются в определённой пропорции для получения необходимого оттенка, а затем выдавливаются через сопла на листок.
- На головку передаются координаты изображения и код наносимого цвета. Мотор активирует приводной ремень, который передвигает головку по заданным координатам.
- После смешивания краситель через мелкие сопла выводится на бумагу. Способ вывода будет зависеть от принципа печати (термоструйная или пьезоэлектрическая печать). Первый вариант подходит для водных чернил, второй – для пигментных.
- Цветные чернила распыляются на бумагу со скоростью 20-25, чёрные – более 35 тыс. капель/с. Можно печатать 10 и более страниц на минуту.
Методы нанесения изображения
Пьезоэлектрический
Метод основан на способности плоских пьезокристаллов, связанных с диафрагмой, менять свою форму под действием проходящего через них электричества. Сжимаясь и разжимаясь, кристаллы заставляют чернила выходить из головки наружу и формировать на бумаге рисунок, состоящий из мелких точек. Метод используют компании Epson, Brother.
Рис. 8
Метод газовых пузырей
Метод называется Bubblejet. Для печати дюзы (сопла) оборудуются специальными элементами, сильно нагревающимися под влиянием электричества. После нагрева жидкая краска превращается в газовые пузырьки, увеличиваясь в объёме и повышая давление, под которым излишки красителя выходят наружу. Технология активно применяется компанией Canon.
Рис. 9
Рис. 10
Метод drop-on-demand
В технике задействован отдельный механизм, работающий совместно с нагревателем. Он быстро и точно наносит краску в нужных местах листа, обеспечивая высокую контрастность и насыщенность цветов. Такой принтер можно использовать для печати полутоновых графических изображений.
Достоинства и недостатки лазерных принтеров
Достоинства лазерного принтера:
- высокий уровень стойкости и долговечность распечатанных страниц, которая сохраняется даже в условиях повышенной влажности;
- долговечность (лазерный принтер может находиться без работы более года сохраняя свою работоспособность);
- возможность подключения не только к компьютеру, но и к локальной сети;
- отличное качество печати, достигаемое за счёт компактной фокусировки лазерного луча;
- удобство в использовании картриджей (они не могут засохнуть, так как находятся в порошкообразном состоянии);
- быстрая работа;
- высокая ёмкость картриджа (чёрный тонер для нецветного лазерного принтера поможет распечатать до двух тысяч листов, что примерно в десять раз больше, чем возможности струйного печатного устройства);
- низкая стоимость распечатывания по сравнению со струйными принтерами.
К недостаткам лазерных принтеров стоит отнести опасность тонера. Когда он находится в порошкообразном состоянии, является вредным для здоровья человека, поэтому попадание его в дыхательные пути стоит избегать. По указанной причине необходимо при самостоятельной работе с картриджами лазерного принтера (во время заправки) использовать латексные перчатки, надевать на нижнюю часть лица маску и хорошо проветривать помещение, в котором производятся манипуляции. Излишки тонера следует удалять специальным пылесосом.
Ещё одним недостатком лазерного принтера по сравнению со струйным является не очень высокое качество распечатки цветных изображений. Стоимость лазерных принтеров в большинстве случаев выше цены струйных, а бесперебойную подачу чернил организовать не получится.
Печатающая головка
Важную роль в работе струйного принтера играет печатающая головка, которая через микроскопические отверстия (сопла) распыляет на поверхность носителя крошечные капельки чернил. Самые первые струйные принтеры имели по 12 сопел, в последних ультрасовременных печатающих устройствах количество сопел достигает нескольких десятков тысяч, причём диаметр таких сопел значительно меньше диаметра иглы или даже человеческого волоса.
Дюза струйного принтера под микроскопом
Производители струйных принтеров самостоятельно определяют количество сопел в печатающей головке, их размер и расположение. Например, компания Lexmark использует шахматный принцип расстановки малых и больших сопел, компания Canon предпочитает оснащать свои принтеры множеством сопел с малым диаметром.
| Сопла принтера Lexmark | Сопла принтера Canon |
Печатающая головка может быть встроена в картридж, а может располагаться автономно от резервуара с чернилами. Для повышения быстродействия струйных принтеров современные производители модернизируют печатающие головки, объединяя их в модули. Это позволяет добиться существенного увеличения скорости печати.
На следующем рисунке представлена печатающая головка, изготовленная компанией HP по технологии HP Edgeline.
Печатающая головка HP, изготовленная по технологии HP Edgeline
Во время печати такая головка остаётся неподвижной, а бумага скользит мимо неё, принимая на свою поверхность чернила. В корпусе головки расположено пять групп сопел (по 2112 в каждой), каждая головка наносит на бумагу чернила двух цветов. На каждый цвет приходится по 5280 сопел.
Методы выбрасывания чернильных капель
В струйных принтерах используются два метода выбрасывания чернильных капель: пьезоэлектрический и термоструйный.
| Пьезоэлектрический метод | Термоструйный метод |
В каждое сопло принтера с пьезоэлектрической технологией печати встроена плоская пьезокристаллическая мембрана, которая под действием электрического импульса выгибается, выталкивая из сопла чернильную каплю. После этого электрический импульс исчезает, и в сопло из картриджа поступает новая порция чернил.
В каждом сопле принтера с технологией газовых пузырьков имеется микроскопический нагреватель, который очень быстро нагревает чернила до температуры кипения. Образующийся при этом пар выдавливает из сопла каплю чернил. После этого нагреватель отключается, чернила остывают, и в сопло из картриджа поступает новая порция чернил.
Чернила
Чернила являются расходным материалом для струйных принтеров. По своей природе они представляют собой красящую жидкость, которая распыляется на поверхность бумаги во время печати. В состав чернил входят вода, красители, растворители, смачиватели, регуляторы, стабилизаторы и прочие химические вещества, обеспечивающие стабильность их фракции. В одном кубическом миллиметре помещается приблизительно 10000 чернильных капель, вылетающих из сопла струйного принтера.
Чернила
Современные струйные принтеры формируют изображения из миллионов микроскопических капелек, поэтому они получаются очень качественными. Если рассмотреть такое изображение под микроскопом, то на поверхности бумаги можно увидеть крошечные выпуклые чернильные точки.
Капли чернил на бумаге под микроскопом
Стоит упомянуть, что чернила могут быть водорастворимыми и пигментированными. Первые проникают в глубинные слои бумаги, а вторые закрепляются на её поверхности. Пигментированные чернила обеспечивают более высокое качество печати, но уступают по долговечности готовых документов.
В большинстве струйных принтеров используется четырёхцветная раскладка CMYK, в которую входят пурпурные, голубые, жёлтые и чёрные чернила. В стремлении сделать фотопечать более реалистичной, разработчики постоянно дополняют раскладку CMYK новыми цветами. В некоторых принтерах можно встретить бледно-голубые, бледно-розовые, бледно-серые чернила, а также оранжевые и зелёные чернила.
