Стол для циркулярной пилы своими руками: пошаговая сборка

Что необходимо для создания

Чтобы приступить к работе, необходимо тщательно подготовиться.

Материалы и инструменты

Для самодельного стола потребуется прочное металлическое или деревянное основание. Некоторые мастера предпочитают делать столы из алюминия, стали.

Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол.

Важно! Древесину обязательно обрабатывают специальным средством, которое обладает антисептическим составом, чтобы предотвратить процессы гниения. Материалы, которые потребуются в процессе работы:

Материалы, которые потребуются в процессе работы:

  • основа, толщина которой не меньше 22 см;
  • брусья для усиления и изготовления опоры (можно использовать обрезную доску в количестве 5 штук);
  • деревянные шканты, размером в 10 см (для работы потребуется 12 штук и больше);
  • столярный клей;
  • крепежи из металла (не меньше 4 штук, а точное количество зависит от габаритов и длины стола);
  • металлические уголки в количестве 10 штук;
  • саморезы.

Перед работой нужно подготовить инструменты. Для отметок берут карандаш или маркер, метр, рулетку, электрический лобзик, фрезер ручной модели. Чтобы обработать дерево, потребуется шлифовальная машина, наждачная бумага разного уровня зернистости, которая убирает зазубрины.

Современный электролобзик оснащается встроенным средством защиты, электронными регулировками скорости, гасителями уровня вибрации и шума.

Также необходим рубанок, дрель и шуруповерт. Материалы и инструменты готовят заранее, располагают на рабочем месте.

Дело пойдет куда легче, если пользоваться шуруповертом.

Определение дизайна и конструкции

Чтобы выбрать дизайн, необходимо определиться с материалом основания. Для деревянных столешниц подходят листовые породы деревьев, которые отличаются устойчивостью к процессам гниения при правильной антисептической обработке. В основании делают специальное отверстие под диск.

Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.

Для деревянного основания используют крепкую станину из четырех козлов, досок размером в 50х150 мм. Она должна быть устойчивой для обеспечения безопасности. Для работы не подходят кривые или гнутые листы металла, потому что существует высокая вероятность получения травмы.

Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия.

Можно сделать простую конструкцию или оснастить ее расклинивающим ножом съемной конструкции. Дополнительно выполняют дисковую защиту, чтобы рабочая стружка не летела на человека, который будет работать за столом. Чтобы делать распил под углом, необходимо добавить детали для регулирования наклона диска.

Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.

Для циркуляции делают направляющую каретку стола. Она включает в себя следующие элементы:

  • направляющие брусья;
  • фанеру;
  • пропил;
  • бортики для надежного упора;
  • планка съемной конструкции.

После выбора дизайна конструкции, необходимо сделать чертежи стола для дисковой пилы своими руками.

Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.

Чертежи и схемы

Обратите внимание! Чертеж нужен для предотвращения ошибок в процессе работы. В первую очередь делают расчет размеров, чтобы перенести их на картон

В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок

В первую очередь делают расчет размеров, чтобы перенести их на картон. В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок.

Сделать стол для циркулярной пилы вполне по силам каждому мастеру.

Можно оставить немного дополнительного места для инструмента или деревянных заготовок. Подходящие габариты: 120х120 см.

Пример чертежа столика для циркулярной пилы:

Сложностей в процессе не возникнет, если тщательно изучить вопрос.

Схема с подробным описанием и размерами:

Стол изготавливают с учетом того, что ручной инструмент будет установлен и закреплён на столе, превратившись при этом в стационарное оборудование.

Что собой представляет циркулярнаяпила

В быту и на производствециркулярнаяпиланеобходима для распиливания различных материалов(древесины, шифера, ГКЛ, мягкого металла, фанеры и т. д.). Этот ручной электрический инструмент (в стандартной комплектации) предназначен для выполнения прямолинейного распила глубиной от 40 до 140 мм (большинство выпускаемых производителями моделей позволяют выполнять пропил под прямым углом до 85 мм, но для строительных площадок есть линейка более мощного оборудования). При проведении операции устройство крепко держит в руках оператор и проводит пиление, двигаясь вдоль обрабатываемого изделия. При этом ограничений размеров заготовок по длине и ширине нет. Существует возможность пиления под углом к поверхности детали.

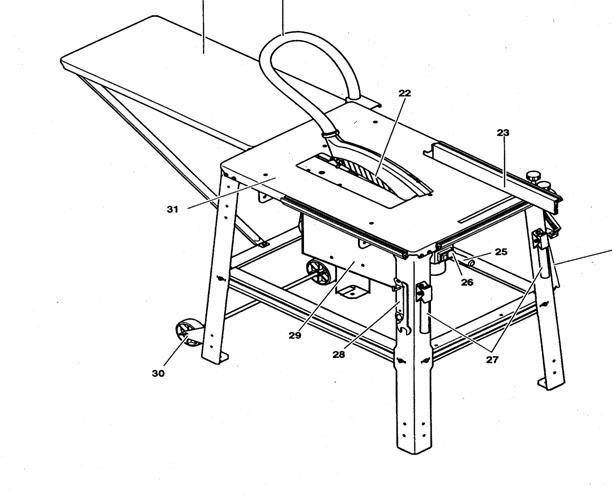

Устройство дисковой пилы

Модели пил различаются мощностью. Самые бюджетные устройства имеютмощность до 1,2 кВти предназначены для распиловки заготовок толщиной до 4,5 см. Они отлично подходят для бытовых нужд, проведения периодических работ в течение коротких промежутков времени и отличаются простотой и неприхотливостью. Если требуется выполнить пропил до 6,5 см, причем делать это нужно часто и подолгу, понадобится полупрофессиональный инструментмощностью до 1,8 кВт. Для выполнения производственных задач выпускается профессиональная техникамощностью до 2,2 кВт, выдерживающая длительные нагрузки и способная производить распил деталей толщиной до 8,5 см. Помимо этого, производится инструмент, предназначенный для использования на предприятиях по деревообработке, способный распиливать заготовки толщиной до 14,1 см. Егомощность доходит до 5,5 кВт, а вес — до 100 кг.

Цены на популярный модельный ряд циркулярных пил

Выбор модификации с учетом назначения

Выбирая диски для инструмента, требуется обращать внимание на их технические параметры

  • Угол заточки зубьев. Мягкие материалы распиливают дисками, имеющими зубья с наклоном в сторону вращения диска. Для работы с металлом требуются модели с отрицательным углом заточки.
  • Количество зубьев. Для пиления различных материалов следует подбирать диски с разным количеством зубьев: для мягких — модели с большим числом зубьев, для твердых — с маленьким. Например, для древесины минимальное количество зубцов — 24.

Маркировка дисков включает данные о его диаметре и размере посадочного гнезда

Для использования циркулярной пилы в течение длительного периода времени важно, чтобы она не слишком много весила, была эргономичной, а диски — хорошо заточенными. Держать в руке агрегат долго — совсем не просто

Усталость оператора способна привести к снижению качества пиления. Поэтому многими мастерами, работающими с пилами, практикуетсяустановкаих на стол.

Циркулярные пилы часто устанавливают на стол

Смысл такого устройства заключается в закреплении корпуса пилы под столешницей так, чтобы над столом оказался один лишь диск для пиления. Заготовка передвигается по столешнице и распиливается вращающимся диском. Такое стационарное приспособление значительно облегчает труд и позволяет проводить непрерывную работу без потери качества и быстро. Производителями предлагается большое количество моделей пил, размещенных на столах. Самостоятельное изготовление конструкции позволяет не только сэкономить средства, но и получить в распоряжение агрегат в соответствии с собственными требованиями.

Сделатьстолдля циркулярной пилы несложно

Цены на популярные модели сварочных аппаратов

Конструкцию необходимо покрасить, чтобы придать ей эстетичный внешний вид и защитить от коррозионных процессов. В каркасе останется сделать отверстия для монтажа столешницы.

Также стол можно изготовить из бруса или досок сечением 10 х 5 см. Для сборки каркаса понадобятся металлические уголки, шканты и саморезы.

В качестве основания для циркулярной пилы можно использовать и старую мебель, например офисный стол. Необходимо лишь, чтобы его база была прочной. В большинстве случаев стандартные размеры таких конструкций вполне подходят для проведения работ по распиловке древесины. Но саму столешницу рекомендуется установить новую. Как вариант — склеить два листа фанеры толщиной 1,2 см. Такой толщины будет вполне достаточно для установки пилы весом около 5 кг.

READ Лобзик электрический deco пилит криво что делать

Можно склеить 2 листа фанеры

После изготовления основания можно приступать к самому важному этапу — подготовке поверхности и установке пилы. Таблица

Что может понадобиться для проведения работ

Таблица. Что может понадобиться для проведения работ.

Инструмент, приспособлениеФото
Электролобзик
Шуруповерт
Дрель
Шлифовальная машинка
Фрезерный агрегат
Рулетка
Угольник

Как сделать стол для циркулярной пилы

Создание стола состоит из нескольких этапов:

Создание проектного плана. Нужно размерять место, и выбрать подходящий размер конструкции. Покупка материалов. В этом же шаге выбирается необходимая пила. Поэтапная сборка конструкции. Все делается согласно сделанным чертежам.

Материалы и инструменты

Нам понадобятся следующие материалы и инструменты:

Лист древесно-стружечной плиты или фанеры, 20 мм в толщину. Инструмент с диском-лезвием. Брусок 5х5 см для создания ножек. Сечение может быть меньше, если планируется создание пилы слабой мощности. Лак или грунтовка. Растворы для защиты дерева от воды. Клей для дерева. Саморезы. Дрель и набор сверл. Шуруповерт. Лобзик. Машинка для проведения фрезерных работ. Струбцины. Рулетка и маркер для разметки. Рубанок. Наждачка.

Замеры и чертежи

Работа начинается с создания проектных чертежей. На этом шаге измеряется ширина и длина стола, который создается. Среднее значение – 120 см в ширину и 120 см в длину. Идеальными для создания основы станут следующие материалы:

Фанера. ДСП. ОСП. МДФ. ЛДСП.

Мы не рассматриваем металлическую основу, поскольку материал стоит дороже, а вес конструкции увеличится в несколько раз. Из всех материалов, самым худшим считается пластик, и эксперты его не рекомендуют.

Перед началом сборки, все деревянные элементы нужно обработать растворами, которые защищают от влаги и гниения. После высыхания материала, можно начинать работу.

Важные моменты при работе

Существует некоторые требования к безопасности. Они помогут избежать получения травм на рабочем месте. Требования следующие:

Перед тем, как включать пилу, нужно проверить надежность фиксаторов. При необходимости подкручиваем крепления. Очень часто причиной получения травмы является большое количество ненужных вещей на месте работы. Необходимо проверять правильность работы и крепления всех частей системы. Если где-то есть проблема, ее нужно немедленно устранить. Нельзя держать материал близко к месту, которое распиливается. Это опасно, поскольку сучки и стружка могут попасть на неприкрытые части тела, а также в глаза. Поэтому в процессе работы обязательно нужно использовать очки и одежду с рукавами.

Сборка стола для пилы

Рисунок 2. Чертеж конструкции с ременной передачей.

Изготовление станины начинают с формирования столешницы. Лист фанеры размечают так, чтобы 2 кромки крышки совпали с краями листа. Заготовку выпиливают с помощью лобзика или ножовки. При желании край спила можно обработать фрезой. Но данная операция не является обязательной. Так как в столе для циркулярной пилы главным параметром является его надежность, а не красота. Столешницу обрабатывают наждачной бумагой «начерно».

С нижней стороны столешницы размечают прорезь для диска. Для этого сначала нужно измерить габариты подошвы агрегата. Проще всего это сделать, если с инструмента снять диск и просто обвести необходимую часть пилы. Эти параметры необходимы для формирования посадочного места.

С помощью ручной фрезы выбирают древесину на глубину примерно 0,8-1 см. Если у вас нет такого инструмента, то работу можно выполнить с помощью долота, но времени на это уйдет гораздо больше.

После того как посадочное место готово, обязательно примерьте пилу, при необходимости скорректировав углубление. Разметьте места фиксации крепежей и прорези для диска. Если вы хотите, чтобы диск пилы опускался и поднимался по вашему желанию, то вам нужно соорудить маятниковый механизм для стола. В таком случае прорезь должна иметь форму усеченной пирамиды. Причем гипотетическая вершина этой фигуры направляется вниз. Пример чертежа такой конструкции с ременной передачей показан на рис. 2.Саму раму для подъемного механизма разумнее сделать из металлических уголков, которые свариваются между собой.

Сборка каркаса станины

Схема каркаса станины.

Разметку для крепления продольных и поперечных реек, которые будут выполнять функцию ребер жесткости, разумнее сделать с изнаночной стороны столешницы. Сами планки выпиливаются из бруска. Вам понадобятся 2 продольных ребра, чья длина должна быть равна длине столешницы минус 8-10 см с каждой стороны. И 2 поперечные детали, чья длина равна ширине крышки стола минус 8-10 см с каждой стороны.

Далее необходимо рассверлить гнезда для саморезов. Рейки нужно зафиксировать на столешнице так, чтобы крышка стола выступала за края рамы на 8-10 см. Крепления должны быть максимально прочными и надежными. Первый крепеж необходимо установить примерно в 4-5 см от края рейки. Расстояние между шляпками саморезов составляет 20-22 см. Все детали просверливаются насквозь. Саморез устанавливается со стороны столешницы так, чтобы его шляпка была полностью утоплена в древесине.

Сначала крепят поперечные ребра. Для того чтобы столешница получилась максимально надежной, кромку рейки предварительно смазывают столярным клеем . Конструкцию стягивают струбцинами, и, не снимая их, фиксируют саморезы. Крышку стола оставляют до полного высыхания. Затем аналогичным способом ставят продольные рейки. Далее детали каркаса стягивают между собой, ставя по 2 крепления с каждой стороны. После этого струбцины можно снять.

Установка ножек станины

Устройство круглопильного станка.

Ножки станины циркулярной пилы делают из бруска. Высота деталей подбирается индивидуально. Считается, что удобнее всего работать за столом, столешница которого находится на уровне бедер человека. Перед установкой каждую ножку необходимо сострогать с 1 стороны так, чтобы она сходила на угол. То есть площадь основания ножки должна быть чуть больше, чем площадь ее вершины.

Разумнее всего зафиксировать ножки с помощью металлических уголков. Их нужно слегка поджать так, чтобы основание стола было расположено в распорку. Это придаст станине дополнительную устойчивость. Для крепления используют болты с шайбами, которые устанавливают шляпками наружу. В противном случае при работе можно будет пораниться о выступающие части креплений.

Вся конструкция станет надежнее, если ножки стянуть дополнительными диагональными рейками. Их устанавливают попарно с боков стола.

Поверхность столешницы полируют и покрывают лаком. Либо используют в качестве покрытия металлический лист, который «сажают» на небольшие саморезы. В последнюю очередь на подготовленное для него место устанавливают сам инструмент. На столешницу дополнительно можно нанести разметку, помогающую правильно и ровно обработать распиливаемый материал. Все элементы управления станком выносят на внешнюю сторону станины. Чаще всего их фиксируют на 1 из ножек стола. Но для проведения таких работ необходимо обладать определенными навыками электромонтажа.

Советы

  • Перед началом использования электропилы на столе следует проверить диск самой пилы с помощью угольника, так как некоторые недобросовестные производители устанавливают диск не ровно под углом 90 градусов, в результате спилы оказываются скошенными.
  • Если во время работы вы планируете использовать стол еще и для хранения на нем инструментов, тогда размеры столешницы должны быть по площади больше квадратного метра.
  • Для изготовления лучше использовать качественные и прочные материалы, в противном случае стол прослужит недолго.
  • Стол можно дополнить всем, чем угодно, к примеру, некоторые умудряются присоединить к нему специальный пылесос или расклинивающий нож с защитой для диска, для того чтобы стружки и остатки от резки дерева не летели по сторонам.
  • Заранее выберите место для установки стола, а также убедитесь, чтобы пол, куда будет установлен стол, был ровным.
  • При наличии желания и определенных навыков можно изготовить складывающуюся столешницу или подъемный стол, однако для этого придется потратить больше времени и материалов.
  • Если стол качается или вибрирует во время работы, отрегулируйте высоту ножек с помощью подходящих кусочков резины.

Материалы

При сборке стола для распила из ДСП своими руками следует соблюдать оптимальный баланс между функциональностью, безопасностью, затратами времени и средств. Добиться этого можно, подобрав детали и материалы с нужными параметрами. Уменьшить затраты получается, задействовав старые детали других конструкций — мебели, каркасов деревянных домов и хозпостроек.

Столешница

Главные требования к пильному столу — устойчивость к сильной нагрузке, ударам и вибрации. Столешница должна быть достаточно гладкой для перемещения, не прогибаться под весом от 50 кг. Подходящими вариантами могут стать:

  1. Металл (сталь или дюралюминий) толщиной 3–5 мм. Преимущества металлических столешниц — высокая прочность, почти неограниченный срок службы, недостатки — большой вес, приличная стоимость.
  2. ЛДСП или влагоустойчивая фанера толщиной не менее 2 см. Стоимость такого варианта будет самой выгодной, однако прочность заметно снижается.
  3. Текстолит толщиной 15–20 мм. Материал получается более прочным по сравнению с фанерой, но уступает металлу. По стоимости текстолитовые столешницы тоже находятся между металлическими и фанерными листами.

Не рекомендуются в качестве материала для столешницы пластик, древесно-стружечная плита или ОСП. Конструкция, изготовленная из этого сырья, будет неустойчивой к вибрации от пилы. Делать стол полностью из натурального дерева можно — но слишком дорого.


Металл


ЛДСП


Текстолит

Станина

В основании стола для распиловки досок могут стоять деревянные брусья, закрепляемые под крышкой для повышения жесткости. Элементы с сечением не меньше 5 х 5 см размещают, отступая на 50–90 мм от края столешницы. Для распиловочного стола рекомендуется выбирать бруски из твердых пород дерева — бука, граба, дуба. Преимущества дерева — невысокая стоимость, простой монтаж с помощью саморезов. Недостатки — меньшие прочность и срок службы, высокая вероятность возгорания.

Верхнюю часть каркаса стола для распила ДСП и других материалов часто делают своими руками из тех же листов, которые выбрали для столешницы. Для ножек деревянной конструкции рекомендуется использовать брус, закрепив его с помощью металлических уголков. Плюсы и минусы опор из дерева аналогичны особенностям сделанной из того же материала станины.

Основой стола для раскроя и распиловки досок может стать металл. Устойчивость повышается при выборе металлических уголков или швеллеров со сторонами 25–50 мм. Для экономии их покупают в пунктах приема металлолома или заменяют профильными трубами. Детали каркаса соединяются сваркой. Использование болтовых соединений не рекомендуется из-за возможности раскручивания под действием вибрации. Причины выбора металлической станины — максимальная прочность, надежность, простой уход. Минусы — высокая стоимость, необходимость использования сварочного аппарата.


Металл


Деревянные брусья


Фанера


ЛДСП

Создание чертежа

Первый этап создания станка для обработки древесины — чертежи распиловочного стола. Их можно не составлять, подобрав подходящий вариант на тематических сайтах или форумах. Но лучше сделать хотя бы простейшую схему самостоятельно, учитывая имеющиеся в наличии материалы и выбранные размеры.

На чертеже отмечают все нюансы, которые понадобятся для подготовки материалов, указывают места крепления опор и углы их наклона, если ножки стола не перпендикулярны столешнице. На рисунке стоит отметить также место для крепления блока включения и выключения пилы. При самостоятельном составлении схемы соблюдение масштаба и точных пропорций необязательно. Главное — правильно указать размеры всех будущих деталей для распиловочного станка.

Технология изготовления стола для циркулярной пилы

  1. Из фанеры 20 мм выполняют заготовку столешницы по выбранным размерам. Размечают фанерный лист  с помощью карандаша и столярной линейки, распиливают с помощью электролобзика и фрезеруют кромки. Полученную заготовку зашкуривают.Выполняют с нижней стороны столешницы разметку для циркулярной пилы. Для этого переворачивают заготовку столешницы, устанавливают пилу без диска на предполагаемое место и размечают габариты подошвы. Ручным фрезером выбирают в столешнице углубление 8-10 мм по размеченному посадочному месту.

  2. Примеряют пилу, корректируют при необходимости, после чего размечают места ее крепления и прорезь для зубчатого диска. Если вы планируете выполнять распил материала под разным углом, учтите это при разметке прорези – она будет иметь сечение в виде трапеции вершиной вниз.

  3. С нижней стороны столешницы с помощью карандаша и линейки выполняют разметку для ребер жесткости, к которым позже будут крепиться ножки стола. Ребра жесткости выполняют из доски 50х100 мм и располагают по периметру на расстоянии 7-10 см от краев стола. Прикладывают доску к столешнице и обводят ее с обеих сторон, после чего по линейке размечают ее центральную лини, а на ней отмечают расположение саморезов – в 5 см от края каждого ребра и через 15-20 см по всей его длине. Просверливают отверстия по разметке насквозь.

  4. Выполняют разметку  досок для продольных ребер жесткости и распиливают их. Крепят к столешнице на столярный клей, поджав струбцинами. После этого по месту размечают боковые ребра жесткости, распиливают и клеят аналогичным образом.

  5. После склеивания не снимая струбцин протягивают конструкцию саморезами по выполненным отверстиям, предварительно рассверлив их с внешней стороны, чтобы шляпки саморезов были полностью утоплены в столешнице.

  6. Стягивают ребра жесткости между собой на два самореза 50 мм с каждой стороны. Снимают струбцины. Готовая столешница выглядит так.

  7. Ножки для стола выполняют из доски 50х100 мм. Высота ножек должна обеспечивать удобство работы, в среднем это 100-110 см. Доску срезают вдоль продольной оси под небольшим углом с одной стороны. Примеряют их к столешнице так, чтобы при установке они стояли слегка враспор. Крепят ножки с внешней стороны ребер жесткости на болты. Для повышения устойчивости можно сделать стяжки из бруска 50х50 мм.

  8. Устанавливают ручную циркулярную пилу в подготовленный паз с нижней стороны столешницы, закрепляя подошву на болты, зубчатый диск при этом вставляют в прорезь.

  9. На стол можно нанести разметку, облегчающую распил материала. Сам стол в целях защиты от влаги и облегчения скольжения пиломатериала рекомендуется покрыть лаком в несколько слоев.
  10. Осталось решить вопрос с включением и отключением пилы. Если вы обладаете достаточными знаниями в электротехнике, вы можете зашунтировать клавишу включения и вынести кнопки управления на внешнюю поверхность переднего ребра жесткости. Если эта схема кажется вам слишком сложной, достаточно будет просто стянуть клавишу с помощью проволоки и включать и отключать пилу с помощью сетевого шнура.

  11. Приведенная конструкция стола довольно простая, и с его изготовлением способен справиться любой. Если вы хотите расширить функционал стола для циркулярной пилы, увеличить его безопасность, можно сделать конструкцию более сложной, как показано в видео.

Таким образом, как вы смогли убедиться сделать стол для циркулярной пилы своими руками – это простая задача, которая под силу любому дачнику.
