Варианты конструкции
Выгребная яма с бетонным дном
В зависимости от объема стоков и уровня грунтовых вод выбирают конструкцию выгребной ямы. Она может быть достаточно простой в исполнении и бюджетной по затратам как яма из кирпича без дна или капитальное строение с бетонированным основанием.
Котлован для выгребной ямы
Устройство негерметичной ямы позволяет редко пользоваться услугами ассенизаторов, так как большая часть стоков уходит после фильтрации в почву. Главным ограничением является объем используемой ежедневно воды, если ее количество превышает 1 м3, то такое устройство с ним не справится. Для устройства ямы необходимо выкопать котлован по рассчитанному размеру. Его дно засыпается дренажным слоем, состоящим из щебня различной фракции, битого кирпича и песка. Толщина основания делается не менее 20 см. Кладка стен ведется в шахматном порядке с промежутками между кирпичом, что способствует уходу жидкости. Для устройства ямы необязательно приобретать новый кирпич, можно воспользоваться б/у. Такие конструкции имеют непродолжительный срок эксплуатации, потому что быстро заиливаются и перестают впитывать жидкость, а после засыпаются землей. Вокруг кладки в котлован насыпается крупный щебень. По периметру ямы копается траншея под бетонный пояс для перекрытия. Боковыми сторонами опалубки станут кирпичная кладка и земляная стенка, этот промежуток заливается бетоном. Сверху можно накрывать выбранной плитой перекрытия.
Кладка стен
Капитальная яма с бетонным дном и гидроизоляцией стен. Строительство состоит из нескольких этапов. Основные трудозатраты приходятся на земляные работы. Приходится вырыть котлован нужного объема, для семьи из трех человек он составит как минимум 1,8 м3 (200 л в сутки × 3 × 3 = 1800 л). Форма ямы может быть круглой, квадратной или прямоугольной, ее выбор не влияет на эффективность. Конструкция нуждается в небольшом наклоне в сторону размещения люка. После готовности котлована его основание засыпается песком и трамбуется для устройства подушки. Далее выполняется заливание дна бетоном на высоту в 10 см. Кладка кирпича ведется в шахматном порядке на песчано-цементный раствор, она должна формироваться толщиной в 25 см.
Необходимо заранее предусмотреть отверстие для сливной трубы
Внутренняя поверхность штукатурится и покрывается слоями гидроизоляции. Вокруг готовой ямы выполняется глиняный замок.

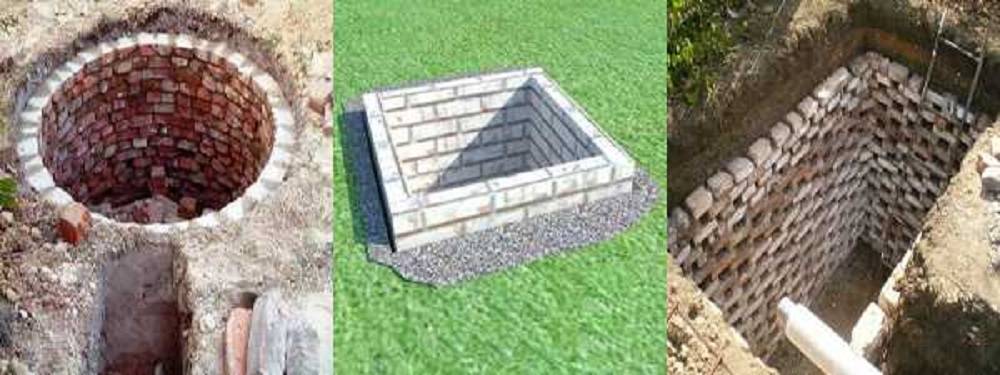

Строительство выгребной ямы из кирпича
Значительный плюс кирпичной выгребной ямы – долговечность. Сооружение способно прослужить более полувека. Кроме того, такой резервуар пригоден к ремонту.
Шаг №1. Расчет объема материалов
Чтобы правильно построить выгребную яму из кирпича, нужно сделать план сооружения и провести предварительные расчеты. Следует рассчитать количество штук материала и определить число рядов. Для этого предполагаемую высоту стен делят на высоту кирпичного ряда, не забывая прибавлять по 6 мм на швы.
Приблизительно зная число кирпичей в каждом ряду, не трудно будет узнать нужный объем. Чтобы определить количество кирпичей при шахматной кладке, нужно число кирпичей одного ряда умножить на 0,6.
Для сооружения ямы можно использовать даже бывший в употреблении красный полнотелый кирпич, имеющий сколы и небольшие трещины
При возведении кирпичной стены кладку выполняют на цементно-песчаный раствор, приготовленный в пропорции 1:4.
Шаг №2. Земляные работы и кладка стены
Выкопать котлован можно самостоятельно, вооружившись штыковой лопатой, либо же применив средства малой механизации. Форма котлована может быть любой: круглой, квадратной, прямоугольной. На этом же этапе выкапывают траншею глубиной 55 см под прокладку канализационных труб.
Для сооружения поглощающей конструкции дно ямы засыпают дренажным слоем толщиной минимум в 100 см, при сооружении герметичного накопителя – заливают цементной стяжкой.
Кладку стен выполняют в шахматном порядке так, чтобы вертикальные швы между рядами не образовывали единой линии; толщина сплошного сечения может составлять один кирпич или в полкирпича
Выложенные из кирпича стены необходимо оштукатурить раствором цемента. Для достижения полной герметичности поверхность покрывают битумной мастикой, а для удлинения срока службы штукатурки – проводят железнение.
В качестве перекрытия лучше всего подойдет армированная железобетонная стяжка. По бокам яма должна перекрываться на 25-30 см.
Для создания перекрытия собирают опалубку из деревянных досок. Внутри нее заливают бетон в два слоя. Для этого сначала выливают раствор толщиной 7-8 см.
Сверху первого слоя укладывают решетку из арматуры, выдерживая шаг между прутьями в 10 см, выстеленную обрешетку заливают вторым слоем раствора
В полости перекрытия делают ревизионное отверстие диаметром 700 мм.
После схватывания бетона перекрытие накрывают рубероидом, полиэтиленовой пленкой или любым другим гидроизоляционным материалом. Готовую конструкцию присыпают мягкой глиной и грунтом.
После завершения организации канализации с выгребной ямой, вам остается лишь следить за наполнением резервуара и по мере необходимости привлекать для откачки ассенизаторскую технику.
Принцип действия выгребной ямы
Выгребная яма работает по очень простому накопительному принципу: все канализационные стоки из жилья поступают в одну емкость, которая углубляется в грунт для предотвращения замерзания и изолируется от окружающего ее грунта, чтобы не допустить наступления экологически неблагоприятных последствий.
Как только уровень нечистот в яме достигает критических значений, стоки из нее вычерпываются с использованием ассенизаторских машин или самостоятельно.
Также в конструкции выгребной ямы можно предусмотреть дренажно-фильтрующую подушку, которая будет пропускать в грунт только достаточно очищенную жидкую часть стоков. Таким образом, сроки заполнения выгребной ямы и, соответственно, сроки ее обслуживания могут быть существенно увеличены.
Варианты постройки автономной канализации
Для создания автономной канализационной системы существует множество готовых вариантов. Они различаются между собой как степенью итоговой очистки стоков, так и материалами изготовления и степенью использования готовых элементов.
Так, очень популярным является строительство или установка на участке готового септика. Такое оборудование позволяет достигать высокой степени очистки канализационных стоков. При использовании ряда конструктивных решений степень очистки стоков может достигать 95 процентов. Однако строительство или приобретение такого оборудования повлечет немалые финансовые затраты.
Более привлекательным с точки зрения финансового обеспечения является строительство на приусадебном участке классической выгребной ямы. Выгребные ямы могут строиться с применением различных строительных материалов. Одним из самых популярных и простых в строительстве является выгребная яма из кирпича.
Монтаж объекта из бетонных колец
Поскольку бетонные кольца являются наиболее распространенным вариантом для сооружения выгреба, имеет смысл его рассмотреть подробно.
Вот общая схема выполнения монтажных работ:
- Выполнить разметку.
- Выкопать котлован.
- Установить кольца.
- Подвести к объекту канализационную трубу.
- Сделать отверстие для трубы и ввести ее в емкость.
- Выполнить герметизацию всех соединений.
- Нанести слой гидроизоляционного материала.
- Уложить на дно сооружения фильтр из песка и гравия.
- Выполнить обратную засыпку котлована.
- Установить верхнее перекрытие с крышкой.
- Засыпать перекрытие грунтом или задекорировать его.
Под небольшую яму котлован можно вырыть и вручную. Понадобится штыковая лопата, чтобы копать, ведро на веревке, чтобы вынимать грунт, совковая лопата, чтобы его насыпать в ведро, и партнер на верху, чтобы это ведро вытаскивать. Бетонное кольцо ставят на землю, а копают внутри.
Если под выгребную яму без дна необходим большой котлован, имеет смысл арендовать экскаватор, чтобы работы прошли быстрее
В результате кольцо постепенно опускается, предотвращая обрушение стенок ямы. Для большого выгреба лучше все же потратиться на аренду экскаватора. Скорость проведения работ возрастет в разы. Здесь также можно сначала поставить на грунт кольцо, а затем начинать работу. Понадобится экскаватор с соответствующим размером ковша и опытный оператор.
Траншея для канализационной трубы должна иметь небольшой уклон, 2 – 3 см на погонный метр. Если промерзание грунта в зимний период характерно для этой местности, то трубу выше этой отметки следует обязательно утеплить.
Отверстие под трубу пробивают в подходящем месте после ее укладки. Если сделать такое отверстие заранее, можно банально не угадать высоту вхождения трубы.
Бетонные кольца на дно котлована для выгребной ямы следует устанавливать очень осторожно с помощью подъемного крана, чтобы их не повредить
Стыки бетонных колец, а также место входа трубы обрабатывают раствором. Затем следует нанести слой гидроизоляционного материала. Подойдет недорогая обмазочная изоляция.
Этот этап не считается обязательным, если все стыки надежно загерметизированы. Однако гидроизоляционный слой защитит конструкцию от повреждений, а это заметно увеличит сроки ее эксплуатации.
Стыки между бетонными кольцами выгребной ямы скрепляют раствором, затем все места соединений тщательно покрывают слоем гидроизолирующего материала
Донный фильтр формируют из речного песка и гравия. Можно также использовать и щебень подходящих фракций. Сначала засыпают песок слоем около 30 – 35 см, затем – два слоя гравия или щебня примерно такой же толщины.
Мелкие частички должны находиться внизу, а крупные – сверху. Теперь нужно установить верхнее перекрытие. Обычно для этого берут готовую бетонную плиту подходящего размера и конфигурации.
В перекрытии должно быть отверстие достаточно просторное, чтобы можно было не только опустить шланг илососа, но и отправить человека для осмотра состояния емкости после ее очистки. Это отверстие закрывают крышкой, чтобы посторонние запахи не беспокоили окружающих.
Бетонное перекрытие с отверстием под крышку – оптимальный вариант для монтажа выгребной ямы из бетонных колец. Такие конструкции используют и при строительстве канализации из других материалов
Некоторые хозяева предпочитают сделать двойную крышку. Она надежно защищает и от запахов, и от промерзания стоков в зимний период. Сверху на перекрытие обычно наносят слой грунта, чтобы не портить ландшафт.
Крышку, конечно же, необходимо оставить свободной, она должна быть выше уровня земли на 20 – 30 см. Теперь нужно только следить за уровнем стоков в емкости и своевременно их удалять.
Двойная крышка над емкостью выгребной ямы без дна обладает повышенными теплоизолирующими свойствами и надежно отсекает неприятные запахи
Если все рассчитано правильно, то очистка понадобиться только пару раз в год. После того, как выгреб очищен, не помещает спустить вниз человека в спецодежде. Его задача – осмотреть стены сооружения, проверить их целостность.
Периодически выполняют промывку донного фильтра или его полную замену. Все работы внутри выгребной ямы нужно производить только в присутствии напарника, который находится наверху для страховки.
Этапы строительства
Кладка выполняется в зависимости от предпочтительной формы ямы. Она может иметь круглые или прямоугольные очертания. Применяют 0,5 или 0,25 кирпича. Кладется камень в шахматной раскладке с применением раствора
Важно использовать качественные материалы бетона, это поможет предотвратить быстрое разрушение колодца. Соотношение песка и цемента берется в пропорции 3:1 соответственно. Вода добавляется по мере надобности для удобства использования
Следите, чтобы смесь получилась не очень жидкой. Слой цемента должен быть не менее 1 см толщиной
Вода добавляется по мере надобности для удобства использования. Следите, чтобы смесь получилась не очень жидкой. Слой цемента должен быть не менее 1 см толщиной.
Если кладка делается при помощи целого кирпича, то он размещается перпендикулярно ко дну ямы. В таком случае ширина стены выходит равной длине брикета
При возведении стен важно не забыть оставить отверстие под вывод канализационной трубы. Следует прекратить кладку на расстоянии минимум 30 см от поверхности грунта. Оставшееся место пойдет под устройство крышки
Оставшееся место пойдет под устройство крышки.
Чтобы обезопасить грунт от сточных вод, можно устроить глиняный замок. Для этого необходимо вырыть яму большего диаметра. В промежуток между выложенной стеной и грунтом нужно засыпать и утрамбовать глину. Работа должна быть произведена тщательным образом. Можно в смесь добавить щебенку или битый кирпич. Это позволяет увеличить гидроизоляцию фильтра из камня. Сквозь барьер, установленный таким образом, не пройдут нечистоты. Внутреннюю стену требуется отштукатурить. Для этого нужно сделать раствор из песка и цемента в расчете 2:1 соответственно. После полного высыхания слоя можно приступать к установке крышки и монтажу канализационной трубы.
Любая сточная канава должна иметь свою крышку. Во-первых, это элементарная мера безопасности. Во-вторых, она ограничит поступление лишнего мусора и осадков. В-третьих, избавит от неприятного запаха по всему участку. Для обустройства можно применять доски, которые монтируются на минимальном расстоянии друг от друга, или бетонное перекрытие. Учтите необходимость люка. Его минимальный диаметр должен быть 70 см.
Дополнительно
В выгребной яме всегда происходит накопление взрывоопасного газа. Для его удаления необходимо позаботиться о вентиляции. Для этого можно применять трубу, которая выводится сквозь перекрытие колодца. Размер определен СНиПами строительства. Диаметр — 10 см, высота — минимум 60 см от уровня грунта.
Как только определено количество постоянно проживающих человек, пришло время задуматься об обустройстве канализации. Можно привлечь посторонние силы или самостоятельно выполнить работу. На рынке присутствует много разнообразных методов и материалов для выгребных ям. Но лучше использовать тот вариант, который проверен временем.
Разновидности выгребных сооружений
Из кирпича можно соорудить выгребную яму любого типа:
- герметичную;
- с проницаемыми стенками;
- без дна;
- разделенную на несколько секций.
Каждое сооружение имеет определенные характеристики. Например, герметичная яма используется на участках с высоким уровнем грунтовых вод. Такая конструкция предотвращает вероятность загрязнения окружающей среды стоками.
Проницаемые сливные ямы, предназначенные для переработки и утилизации серых стоков, устраиваются с метровым песчано-гравийным фильтром в районе дна.
При недостаточной пропускной способности нижележащих пород их оснащают небольшими отверстиями в стенах, через которые утилизируется жидкая часть отходов.
Если емкость сливной ямы разделить кирпичными перегородками и вставить в них трубки-переливы, то получится практически самодельный септик
В так называемых ямах без дна нижнюю часть не бетонируют. Стены таких сооружений возводят на бетонном основании с просветом, в который прямо на грунт укладывают песчано-гравийный фильтр.
Жидкие стоки будут медленно просачиваться через этот природный фильтр, а затем попадать в нижележащие грунтовые пласты, где их проходит их окончательная очистка. Использование кирпича позволяет создать как герметичную сливную яму, так и ее проницаемый вариант. Чаще всего такие сооружения делают с прямоугольным основанием, это самая простая схема.
Разделенная на несколько секций. Большую яму можно разделить перегородками на две или три секции, которые соединяют переливами.
Такое устройство, подобное канализационному септику, позволяет многократно отделять основную массу твердых и жидких отходов и повысить степень их переработки с помощью бактерий.
Галерея изображений
Фото из
Сливная яма с фильтрующими стенками
Многосекционный вариант накопителя
Кирпичный септик из трех камер
Особенности обустройства многокамерных объектов
Классификация сточных резервуаров
Классификация выгребных ям осуществляется по двум основным критериям: конструктивному исполнению и типу используемого материала для сооружения стенок.
Варианты конструктивного исполнения
Выгребная яма может быть обустроена в виде поглощающего колодца или герметичного накопителя. В первом случае днище резервуара просто засыпают слоем мелкого гравия или щебня, который будет отвечать за фильтрацию стоков.
Поглотительные колодцы устраивают в основном для сбора и очистки “серых” канализационных стоков от стиральных, посудомоечных машин, душевых и т.д. На скальных, полускальных породах и глинистых грунтах (глинах, суглинках, супесях) обустраивать выгребные ямы без дна нельзя.
Для организации фильтрующего колодца необходимы грунты с фильтрационными возможностями.
Частично герметичные конструкции удобны тем, что не требуют регулярной откачки. На первом этапе эксплуатации вода просачивается в землю довольно быстро.
Однако со временем, при устройстве на грунте с прослойками суглинка, на дне емкости может накапливаться ил, затрудняющий фильтрацию. Это приводит к потребности в более частой чистке колодца.
Проходя через дренажное дно, стоки будут последовательно очищаться и проникать в подстилающие слои. Между кровлей водонасыщенного пласта и условным днищем фильтрующего колодца должно быть по минимуму 1 м
Отдавая предпочтение частично герметичным конструкциям, опытные хозяева рекомендуют разделять стоки, обустраивая отдельные выгребные ямы:
- первая – для отработанной воды;
- вторая – для туалета.
В этом случае туалетная яма будет наполняться медленнее, а потому реже нуждаться в откачке спецтехникой. А стоки из кухни и ванной, в составе которых присутствует мизерное количество нерастворимых включений, будут почти полностью просачиваться через фильтр в грунт.
Негерметичные конструкции допускается обустраивать лишь при условии, что слив не превышает 1 куб. м/сутки. В конструкциях этого типа для ускорения разложения примесей и улучшения качества очистки рекомендуется использовать специализированные средства для выгребных ям.
Если сравнивать эти два типа конструкций, то закрытые герметичные резервуары предпочтительнее в том плане, что они более безопасны для окружающей среды (+)
При устройстве герметичной выгребной ямы закрытого типа дно резервуара полностью бетонируют. Для обустройства дна в резервуарах используют специальные плиты, цементную заливку или кирпичную кладку.
Стены накопителей также выполняют из строительных материалов: монолитного бетона, ж/б колец, обожженного кирпича, пеноблоков. Стенки и дно канализационной конструкции полностью покрывают гидроизоляцией.
Типы применяемых материалов
В зависимости габаритов конструкции, а также накапливающего или фильтрующего принципа действия, сооружение для сбора сточных вод может представлять собой:
- яму из покрышек;
- пластиковый контейнер;
- резервуар из бетонных колец;
- сооружение с кирпичными стенками.
Выбор подходящего варианта зависит от условий местности и возможностей хозяина участка. Главное требование к материалу, используемому для устройства накопительной емкости, заключается в предотвращении просачивания стоков в контактирующие с ней грунты.
Материал должен отлично сопротивляться давлению грунта, а также быть устойчив к воздействию агрессивных сред, к числу которых и относят канализационные стоки. По этой причине использование металла или дерева, быстро разрушающихся под действием влаги, является неоправданным.
Обустройство выгребной ямы своими руками
На месте будущего котлована нужно убрать все сорняки и мусор, который может помешать укладке кирпичей. Яма под выгребной резервуар должна несколько превышать его размеры, т. к. в дальнейшем он будет дополнительно укрепляться распорками. Кроме того, учтите, что оптимальная ширина стенки кирпичного септика составляет не менее 0,25 метров.
В земле выкапывается отверстие выбранного диаметра (сечения) и глубины. Днище обязательно тщательно выравнивается и засыпается мелким щебнем. Это позволит защитить емкость от подмывания подземными водами. Многие специалисты рекомендуют дополнительно забетонировать дно. Я также рекомендую Вам сделать бетонное дно — это будет лучший вариант;
После застывания дна выгребной ямы, необходимо сделать укладку стен. Кирпичи кладутся стандартно – в шахматном порядке. Как сказано выше – оптимальная ширина стены не менее 0,25 метров. Через каждые четыре ряда нужно делать цементный пояс. Если строительство происходит в условиях «подвижных» грунтов, то предварительно рассчитываются и устанавливаются подпорки. Кстати иногда вместо кирпича могут использовать бетонные кольца или газосиликатные блоки — выбор за Вами;
От дома подводятся трубы канализации. Они тянутся под некоторым уклоном, который обеспечит нормальную скорость движения стоков. В местах их подключения оставляется кирпичный зазор, который, в дальнейшем, герметично закроется патрубками и муфтами от емкости;
- Высота кирпичного строения должна превышать размер котлована. Это нужно для организации должной изоляции и утепления. Для минимизации распространения неприятных запахов от стоков рекомендуется монтировать двойной люк. Выступы кирпичной стены выгребной ямы по периметру утепляются глиняным коробом, пенопластов, пеноизолом или любым другим удобным способом. Если нет возможности докупать строительные материалы, то утепление можно осуществить даже грунтом, выкопанным из котлована;
Двойной люк представляет собой следующую конструкцию: первая её часть располагается на уровне земли, а вторая – на уровне верхнего выступа кирпичей. Они соединяются между собой, дополнительно, каждая крышка отдельно может утепляться и изолироваться полиэтиленовой плёнкой. Крышка может быть выполнена из металла, пластика или бетона. Лучше всего, отдавать предпочтение пластиковым конструкциям;
- Не лишним для предотвращения излишнего газообразования в отходах будет обустройство вентиляции.
Каждые две недели нужно организовывать ассенизаторскую чистку выгребной ямы и вывоз стоков за пределы участка. Два раза в год (весной и осенью) проводится осмотр конструкции выгребной ямы из кирпича
В особенности, внимание нужно уделять местам подключения канализации из дома к сливному резервуару
Проектирование схемы канализации
Проектирование и прокладка автономной канализационной системы включает две обязательных части:
- внутренняя – включает коммуникации, проложенные внутри помещения;
- наружная – объединяет коммуникации за границами постройки.
Проект прокладки канализационной системы при желании можно выполнить и собственными силами.
Выполненный в масштабе план строения с учетом толщины несущих стен и межкомнатных перегородок проще всего начертить на миллиметровой бумаге либо же клетчатом тетрадном листе
Для упрощения расчетов на плане необходимо указать:
- Места точек монтажа сантехнических приборов.
- Размеры помещений и расстояния от точек слива до перегородок.
- Место вывода основной магистрали.
- Установку фановой трубы (если предусмотрен унитаз).
На составленном плане сантехнические приборы соединяют с основной трубой по максимально короткой и при этом удобной траектории. Главная задача – минимизировать количество поворотов магистрали.
После этого суммируют длину коммуникаций, не забывая добавить припуск на толщину наружной стены, и приступают к составлению чертежа наружной разводки.
Основные правила, которые стоит учитывать при проектировании наружной разводки:
- На месте стыка внутренней и наружной канализации обустраивают смотровой люк.
- В точках поворота магистрали и местах, где разветвляются боковые ветки трубопровода, сооружают смотровые колодцы.
- Первый ревизионный колодец размещают не ближе, чем 3 метра от бани и не дальше, чем 12 метров.
Согласно прописанным нормам СНиП, при прокладке наружной канализации трубами D 100-150 мм через каждые 15-30 метров прямой магистрали необходимо сооружать смотровые колодцы.
Если в помещении предусмотрен унитаз, а сама постройка возведена на рельефном участке, имеющем большой угол наклона, потребуется соорудить многоступенчатую систему, предполагающую задействование перепадных колодцев
Имея дело с относительно ровным участком, при прокладке наружной сети на всей ее протяженности для обеспечения бесперебойной работы системы нужно лишь выдерживать угол наклона в 10-15 мм на каждый метр.
