Варианты обустройства
В настоящий момент широко распространены следующие 3 способа обустройства скважин – с кессоном, адаптером или оголовком. Выбор в пользу того или иного варианта осуществляется после бурения скважины и изучения пожеланий заказчика.

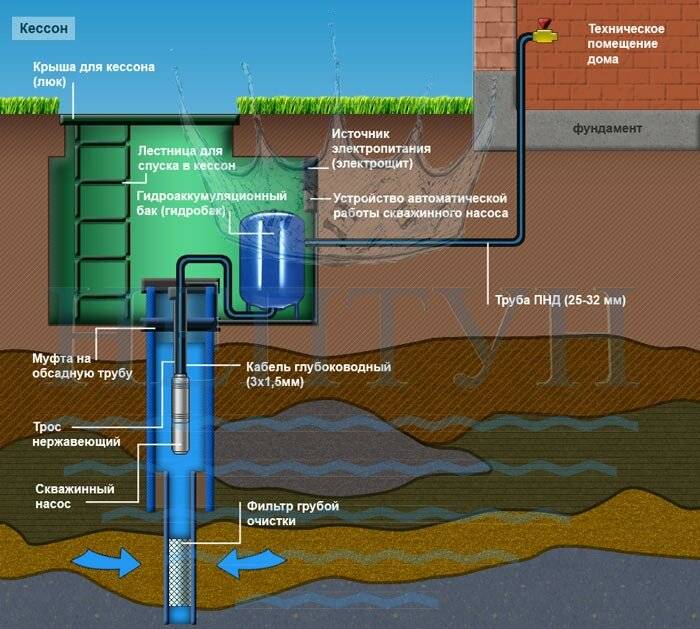

Использование кессона
Кессон – влагонепроницаемая камера, которая изготавливается из металла или прочного пластика. По виду емкость напоминает обыкновенную бочку. Объем обычно эквивалентен стандартизированному ЖБ-кольцу на 1 м. Изделие заглубляется в землю и используется для решения следующих задач:
- защита от воды и грязи;
- обеспечение нахождения оборудования круглый год при плюсовой температуре;
- предотвращение замерзания;
- обеспечение герметичности;
- круглогодичная скважинная эксплуатация.
Сперва вырывается котлован. Глубина – до 2 м. Затем внизу прорезается отверстие под обсадную трубу. Емкость опускается в яму и размещается по центру скважины. Обсадка обрезается и сваривается с днищем. В конце изделие засыпается грунтом. На поверхности виднеется лишь люк.
Эксплуатация адаптера
Обустройство скважины под воду предполагает выведение водопровода прямо через обсаженную колонну. Трубопровод прокладывается ниже глубины промерзания грунтовых масс. Сам элемент производится в виде трубного соединения безрезьбового типа. Один конец устройства жестко скрепляется с обсадкой, а другой – вкручивается в подведенную к погружному насосу трубу.
Применение оголовков
Элементы создаются либо из пластика, либо из металла. Приспособления состоят из крышек, соединительных фланцев и сделанных из резины колец. Монтаж не сопровождается сваркой.
Установка начинается с обрезки обсадной трубы. Потом опускается насос и ставится крышка. До ее уровня поднимается фланец и резиновое уплотнение. Крепление выполняется путем затяжки болтов.
Спиральный и ложковый бур
Для ручного бурения чаще всего используются спиральные или ложковые буры. Чтобы собрать спиральный инструмент, нужно взять толстый заточенный прут и приварить к нему ножи. Для изготовления последних, проще всего взять детали разрезанного пополам стального диска. Края этого диска затачиваются, а потом готовые ножи привариваются к пруту на расстоянии около 20 см от его конца.
Ножи спирального бура нужно располагать под углом в 20 градусов относительно горизонтали и с противоположных сторон относительно друг друга. Диаметр самого бура не должен быть больше, чем диаметр обсадной колонны (обычно подбираются диски диаметром около 10 см). При условии правильной сборки и хорошей заточки такой бур позволит без особых затруднений сделать скважину.
Еще один вариант спирального бура можно изготовить из стержня и полосы инструментальной стали шириной около 10-15 см. Сталь нагревается, сворачивается в спираль, закаляется и приваривается к основанию. Рабочие стороны спирали затачиваются, чтобы облегчить вхождение в почву. Впрочем, сделать такой инструмент в домашних условиях достаточно сложно – редкий хозяин умеет обрабатывать сталь.
Ложковые буры изготавливаются из металлических цилиндров. Проще всего взять стальную трубу подходящего диаметра (например, 108-мм). Длина такого бура не должна превышать 70 см, иначе с ней будет слишком неудобно работать. На корпусе изделия вырезается длинная узкая прорезь, которая может быть вертикальной или спиралевидной.
Нижняя часть изделия оснащается двумя ножами, похожими на ложки. Режущий край затачивается, чтобы грунт разрыхлялся не только горизонтальными, но и вертикальными частями бура. Попавшая внутрь инструмента порода вынимается через прорезь, и рабочая операция повторяется. В самом низу бура приваривается сверло. Стоит учитывать тот факт, что диаметр пробуренного отверстия будет немного шире самого бура.
Особенности монтажа кессонных конструкций при обустройстве скважины
В большинстве случаев, если скважина располагается на открытом пространстве, потребуется обустройство кессона. Внутри кессонного короба располагается всевозможное обслуживающее оборудование, фильтры, автоматика и т.д.
Кессон — это резервуар, который изолирует оголовок скважины от грунтовых вод.
Как уже отмечалось, он может быть выполнен из разных материалов:
- Пластик. Он имеет хорошие показатели в плане тепловой изоляции, а также совершенно не подвержен коррозии и грибковым поражениям. К тому же, пластиковые кессоны обладают небольшой массой, так что установить их можно будет даже без необходимости прибегать к помощи специального оборудования. Пластик – сравнительно недорогой вариант. Но к однозначным недостаткам такого варианта можно отнести малую жесткость пластиковой конструкции. Для того, чтобы повысить этот показатель, в процессе монтажа пластиковый кессон заливают бетоном по всему периметру;
- Металл. Достоинства металлических кессонов в том, что можно своими руками сварить конструкцию любого размера и любых форм. Такой кессон будет очень прочным. Но при этом потребуется проводить его дополнительную защиту от влаги – обработку антикоррозийным покрытием. Кроме того, металлические кессоны имеют большую массу. Можно как приобрести кессон из металла в готовом виде, так и сварить на заказ или самостоятельно. Конструкция крайне прочна и прослужит максимально долго. Но потребуется провести и теплоизоляционные мероприятия;
- Бетон, железобетон. Еще один из самых распространенных вариантов. Сегодня, впрочем, применяются реже из-за трудоемкости обустройства. Бетонный кессон очень прочный и надежно защитит скважину от самых агрессивных воздействий со стороны окружающей среды. В то же время, он имеет огромную массу и со временем может просесть в почве, если неправильно его смонтировать. Это, в свою очередь, приведет к тому, что трубы в водопроводе будут повреждены.
Как правило, все этапы монтажа кессона схожи между собой – независимо от того, какой именно вариант был выбран.
Схема монтажа кессона.
Сначала осуществляется подготовка котлована. Он представляет собой яму, диаметром на 30 сантиметров больше, чем диаметр самого кессона. Глубина котлована должна быть рассчитана таким образом, чтобы верхняя часть кессона возвышалась над землей примерно на 20 см. Это позволит избежать затопления скважины в период обильных осадков или половодья. Затем необходимо осуществить монтаж гильзы для обсадной трубы. Для этого в днище кессона обустраивается отверстие – обычно в центре. Теперь к этому отверстию приваривается отрезок трубы длиной в 15 см и диаметром чуть больше, чем диаметр обсадной трубы – чтобы та без проблем вдевалась в гильзу.
На следующем этапе осуществляется монтаж ниппелей для водопроводных труб. Они ввариваются в стенку кессона в тех местах, где предполагается выводить трубы.
Затем проводится непосредственно установка кессонного бака в котлован. Предварительно нужно обеспечить на дне котлована подушку из щебня толщиной примерно в 20 см. Обсадная труба обрезается до уровня почвы. Теперь на предварительно заготовленные брусья устанавливается кессон таким образом, чтобы гильза без труда надевалась на обсадную трубу. Брусья извлекаются, кессон герметизируется.
Останется завести трубы в ниппели – и можно приступать к засыпке всего сооружения. Пространство между стенками гильзы и трубой, а также ниппелями и трубами можно залить монтажной пеной.
Артезианские скважины
Отличие такого устройства от «песчаной» скважины состоит в том, что бурение осуществляется до известковых пластов (глубина 40…200 м), а не песчаных. В такие слои грунтовые воды не просачиваются, как следствие, вода более чистая. Кроме того, в известняке давление жидкости выше, что обеспечивает быстрый ее подъем на нужную высоту (вплоть до создания естественного фонтана).
Обустройство скважины артезианского типа ведется ступенчато, поскольку обсадная труба требуется только на рыхлых слоях почвы и не может быть слишком длинной. Диаметр отверстия сокращается дважды: после окончания обсадной трубы и в середине (на некотором углублении) известкового слоя. Это связано с технологией бурения.
Внимание: использование артезианских вод нормируется и контролируется государством, поэтому устройство такого сооружения на частной территории – редкое явление. Стоимость оформления разрешительных документов, бурения, устройство «санитарной зоны» составляют 8…12 тыс
долларов.
Кроме того, для бурения необходима площадка 12х9 м без расположенных рядом линий электропередач, а также тяжелая крупногабаритная техника. Поэтому устройство таких скважин в частных владениях сильно ограничено.
Выбор места для скважины
Первым делом, при бурении скважины, необходимо подобрать место. Сделать это достаточно просто, если следовать необходимым рекомендациям. Как правило, больше всего при выборе места опираются на экономический аспект и это понятно, ведь чем ближе будет вода к дому, тем меньше придётся тратить денег на рытьё траншей и покупку труб для установки развязок.
Само собой, что экономия — это важный критерий, но всё-таки нельзя располагать скважины близко к дому. Расстояние объекта должно быть не меньше трёх метров от частного дома
Кроме того, важно следить, чтобы был лёгкий доступ для буровых машин. Они достаточно габаритные, поэтому ворота и заезд, должны быть не меньше трёх метров
Бурить можно только в местах, где почва имеет относительно ровную поверхность, и, главное, чтобы вверху не было электропроводок на расстоянии двух метров, а под землёй не проходили провода или трубы от коммунальных систем. При рытье скважины нужно рассчитать сразу, куда будет сливаться техническая вода
Важно также помнить о том, что впоследствии на объекте нельзя строить никаких зданий, и особенно это касается места, где находиться артезианская вода. Артезианские воды находятся под большим давлением
Схема размещения скважин
Естественно, что одна дренажная скважина на участок это мало. Тем более, их можно разделить на несколько типов:
- для понижения уровня грунтовых вод;
- для защиты фундаментов;
- для защиты корневой системы деревьев от чрезмерной влаги.
Для защиты зданий, дренаж располагают поблизости от фундаментов, по всему остальному участку – в местах наибольшего скопления влаги. Чтобы избежать чрезмерного высушивания земли, отверстия, расположенные в садах и огородах, делаются меньшими по глубине.
Обычно, число точек необходимое для участка, рассчитывается исходя из глубины скважин. Считается, что площадь, которую эффективно покрывает одна точка, равна площади окружности, радиус которой равен глубине этой точки.
Например, если есть дренаж с глубиной 6 м, тогда его рабочая площадь вычисляется по формуле площади окружности. Т.е. она равна 38м2.
Схема расположения скважин
Совет бывалого дачника
При расчете мощности насоса нужно учитывать две величины:
- Высота водяного столба. Это расстояние от водяного зеркала до поверхности земли.
- Дальность передачи воды по горизонтали. В расчет закладывается расстояние от скважины до дальнего потребителя.
Высота водяного столба – показатель, который должен соответствовать мощности насоса. Принято считать, что каждый киловатт позволяет поднять воду на 10 метров. Мощность насоса предусматривается создание требуемого давления в трубопроводе, чтобы каждый потребитель мог функционировать в нормальном режиме.
Рассчитывая требуемое количество воды, нужно учитывать норму потребления в регионе, если речь идет о поливе. А для бытового использования нужно сложить весь расход, как будто все точки включены. При этом производительность насоса не может быть большей, чем дебит скважины. Поэтому когда скважина готова замеряют, сколько жидкости в нее поступает за один час.
Чистка скважины с помощью самодельной желонки
Для того чтобы в скважине всегда была чистая и пригодная к применению вода необходимо обязательно проводить работы по ее очистке. Некоторые владельцы дачных участков частных домов не всегда поддерживают скважину в рабочем состоянии и решают вопрос ее очистки при ее довольно запущенном состоянии. Всегда надо помнить главное правило при эксплуатации скважин: чем меньше ею пользуются, тем быстрее она заиливается. Современные способы чистки скважин при помощи спецмашин, помп и инжекторных пистолетов достаточно дорогое удовольствие. В связи с этим многие владельцы выполняют 0чистку скважин собственными силами. Один из способов чистки своими руками – это очистка при помощи желонки.
Для более детального рассмотрения нажмите на картинку.
Такой способ очень надежный, но достаточно трудоемкий. Он позволяет очистить скважину, которое долгое время не работала. Вынув крупный песок, ил, мелкие камни есть возможность довести ее до первоначального состояния. Желонку можно изготовить самостоятельно и размерами в соответствии с диаметром вашей скважины. Главное правило при этом, чтобы внешний диаметр желонки был на 2 см. меньше внутренних размеров самой узкой части скважины. Для изготовления желонки стандартных размеров необходимо иметь трубу размерами 50 мм. на 60 см., шар из металла диаметром 40мм и толстую шайбу. Верхняя плоскость шайбы изготавливается воронкообразной формы, а отверстие по размеру шара. Нижняя часть шайбы бывает плоской или в форме обратной воронки. Шайбу приваривают к нижней части трубы, а к верхней прикрепляют решетку из толстой проволоки, чтобы шар не мог из нее вылететь. Далее устраивается ручка, к которой будет крепиться тонкий металлический трос или капроновый шнур. Для наиболее эффективной работы
желонки снизу в трубу вставляется дно с 2-4 металлическими прочными клыками для рыхления песка и ила. Для очистки скважины желонку на капроновом шнуре или металлическом тросе опускают на дно скважины, затем приподнимают на 30-50 см. и резко опускают на дно. При таком опускании шар остается на месте, а его нижнее отверстие открывается. В него поступает вода с илом и песком.
Примерно наполовину желонка наполняется после в 3-4 движений. Потом плавно, без резких движений, желонку поднимают на поверхность, и из нее выливается вода с песком и илом. За один подъем, она может поднять около 250-500 гр. песка и ила, не учитывая объем воды. Это составляет около 3 см. илистого слоя скважины диаметром трубы 108 мм. В целях облегчения процесса для подъема желонки иногда применяется ворот на треногах.
Для полной очистки скважины в будущем определяется слой ила и рассчитывается необходимая частота очистки для поддержания скважины в рабочем состоянии.
Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение:)
Очистка и ремонт скважин является важной проблемой для владельцев приусадебных участков. Перед началом операции необходимо определить и устранить причины загрязнений и затем выбрать оптимальный вариант очистки. Для этого следует ознакомиться с ее конструкцией, подсчитать какая будет стоимость очистки скважин, сроки проведения работ
Для этого следует ознакомиться с ее конструкцией, подсчитать какая будет стоимость очистки скважин, сроки проведения работ.
Преимущества гидробурения скважин
Вот такие шланги используют для бурения скважин.
Устройство скважин гидробуром — новая технология. Многие считают, что такой метод подходит только для небольших скважин. Но гидробурение применяют даже для систем глубиной более 250 м, просто на дачном участке более распространенным вариантом являются скважины 15-35 м.
К числу преимуществ метода относятся:
- небольшие финансовые затраты;
- возможность использования компактного оборудования, что позволяет выполнять работы даже на небольших площадках;
- простота метода;
- скорость проведения работ, в день можно углубляться на 10 м.
Лучше всего ручное гидробурение осуществлять в местах с мелкообломочными грунтами осадочного типа, поскольку их проще извлекать из скважины. Буровой раствор в таких случаях позволяет обходиться без желонки.
Единственный случай, для которого не рекомендуется гидробурение, — это скальные или полускальные грунты, а также осадочные породы с большим включением крупного щебня и валунов.
Видео — Как самостоятельно пробурить скважину на даче
Как бурить скважину
Инструмент ставится строго вертикально, и делаются первые 3 – 5 оборотов, после чего он вынимается из шурфа вместе с грунтом и очищается. По мере углубления в почву штанга удлиняется при помощи колен.
Бывает так, что ручной бур для скважины дальше не идет, а проворачивается на месте («холостой ход»). Возможно, на пути лежит большой камень. В этом случае следует начинать сначала, немного сместившись в сторону. Вручную пройти такой участок не получится.
Обустройство скважины под воду
После того, как сделан шурф, в него вставляется обсадная труба, чтобы почва не сыпалась в скважину. Далее устраивается кессон. Это место, в котором будет располагаться насос и другое оборудование. Вокруг обсадной трубы вынимается грунт так, чтобы получилась яма примерно 1,5 х 1,5 и такой же глубины. Ее дно и стенки уплотняются и укрепляются (кирпичная кладка, отмостка, бетонирование).
Кессон для скважины под воду еще и предохраняет от попадания в нее мусора. Поэтому он обязательно должен иметь крышку. При пользовании скважиной в зимнее время его утепляют.
Как сделать буровой инструмент
Самый простой способ – купить, взять в аренду или одолжить у знакомых. Но если такой возможности нет, отчаиваться рано. Любое буровое приспособление можно изготовить самостоятельно. Перед тем как пробурить скважину на даче нужно заложить в смету материалы, которые потребуются для его изготовления.
Спиральный и ложковый бур
Несущим элементом конструкции является железный прут. К нему приваривают ряд ножей. Также потребуется диск, распиленный пополам. Его края заостряют. Ножи, скошенные на 20 градусов, привариваются к пруту вдоль продольной оси напротив друг друга. При этом нужно проследить, чтобы диаметр конструкции превышал размеры обсадной трубы.
Еще один способ – приварить по спирали листовой металл. Для этого берется полоса, которую нужно «обернуть» вокруг прута или трубы. Желательно края резца закалить и заточить. Конечно, в гараже, голыми руками этот инструмент изготовить вряд ли возможно. Но если в наличии весь необходимый инвентарь и навыки металлообработки, процедура не составит труда.
Желонка и стакан
Если планируется произвести бурение скважины своими руками с применением желонки, ее можно изготовить из трубы длиной 2-3 метра. Толщина стенки может достигать 1 см. в нижней части предусмотрен башмак с клапаном лепесткового типа. Это пластинка из листового металла, которую прижимает пружина средней упругости.
Нижние торцевые грани затачиваются внутрь. Верхний торец запечатывается железной сеткой. К желонке прикрепляется кронштейн для крепления троса. В такой комплектации в момент удара о грунт разрыхленная порода попадает в стакан, и клапан не дает ей возможности выпасть в процессе подъема. Через каждые 5-10 опусканий его нужно чистить.
Изготовление иглы для абиссинского прокола
Используется толстый металлический прут из твердых сортов стали. Диаметр должен быть таким, чтобы при ударных нагрузках металл не ломался, не сжимался и не гнулся. Наконечник закаляется и затачивается. Суть метода в том, чтобы проколоть ударами кувалды прут в почву. Выбирать ничего не придется. Достаточно после окончания работ вынуть его и вставить обсадную трубу с фильтром.
Пробивка скважины
В начале процесса над точкой бурения устанавливают копер – треногу из труб или бревен.
Если их длина будет 6 м, высота копра составит около 4,5 м, что позволит использовать для буровой штанги и обсадной колонны звенья длиной до 3 м.
Для надежности устанавливайте «ноги» копра в углубления. Если их просто упереть в забитые в землю штыри, конструкция будет ненадежной.
На копре подвешивают подъемный и буровой вороты, блок с крюком и рычаг-качалку. Далее под ним следует выбрать грунт на глубину 1,5 м (размеры выемки в плане – 1,5х1,5 м).
Забуривание на глубину до 3 м выполняют с помощью шнека, который очень важно удерживать в строго вертикальном положении. Если скважину предполагается делать глубже 7 м, в подготовленное отверстие строго вертикально следует установить направляющую трубу – кондуктор. Сложности могут представлять валуны, которые разбиваются долотом, и сухая плотная глина
Если такой слой окажется на пути бура, в скважину следует залить несколько ведер воды и после некоторой паузы попробовать выбрать глину ложечным буром или забивным стаканом
Сложности могут представлять валуны, которые разбиваются долотом, и сухая плотная глина. Если такой слой окажется на пути бура, в скважину следует залить несколько ведер воды и после некоторой паузы попробовать выбрать глину ложечным буром или забивным стаканом.
Бурение скважины-иглы (абиссинский колодец)
Если анализ грунта показал, что вода находится недалеко от поверхности земли, то самым подходящим вариантом будет абиссинский колодец (скважина-игла). Для обустройства такой скважины в самом лучшем случае может потребоваться всего несколько часов.
Скважина под воду своими руками обустраивается следующим образом:
- Первым делом в грунте нужно высверлить отверстие диаметром около 7 см и глубиной, необходимой для достижения плывуна;
- В отверстие заводится узкая обсадная труба, нижняя часть которой снабжена острым наконечником и фильтром;
- Труба забивается в грунт до тех пор, пока не будет обнаружена вода;
- В процессе забивания труба наращивается до необходимой длины.
Роль подающего канала в такой скважине играет не шланг, а сама труба, над которой располагается насос. Обсадная труба наращивается кусками длиной от 1 до 3 метров, которые соединяются при помощи резьбы, уплотненной подмоткой и герметиком. Отличительной особенностью абиссинских колодцев является компактность – их даже можно уместить в подвале дома, чтобы не тратить площадь участка.
Фильтр в таких скважинах формируется за счет отверстий, которые располагаются в нижней части трубы. Эти отверстия, имеющие диаметр в 1 см, снаружи закрываются металлической сеткой, разработанной специально для скважин. Подобные фильтры обеспечивают отличную защиту скважины от попадания мельчайших песочных частиц.
Перед тем, как пробурить скважину под воду своими руками, нужно разобраться с нюансами вбивания обсадной трубы:
- Для забивания обсадной колонны лучше всего подходит штанга или бабка. Штанга в данном случае представлена длинным металлическим прутом, который постепенно наращивается и заводится в шахту вместе с обсадной трубой.
- При работе металлический прут бьет по наконечнику. Соединения трубы в процессе работе испытывают существенную нагрузку, которая может привести к деформации конструкции. Иногда даже возникают ситуации, когда муфтовое соединение попросту разрывается в процессе забивания трубы – а этого допускать нельзя.
- В свою очередь, бабка – это груз с отверстием. Обсадная труба сверху закрывается оголовком, предназначенном для принятия ударов. Забивая трубу таким способом, удается добиться более равномерного распределения нагрузки. Впрочем, даже в таком случае есть высокий риск деформации трубы, поэтому для нее лучше всего использовать исключительно качественные материалы. Кроме того, соединение колонны при использовании бабки возможно только при помощи резьбовым соединением.
Устанавливаем автоматику
Ни одна индивидуальная система водоснабжения не обходится без целого комплекса вспомогательных автоматических приборов, которые призваны поддерживать ее бесперебойное функционирование. К ним относятся: манометр, датчик уровня давления, реле – благодаря им обеспечивается запуск системы и регулируются основные показатели ее работы. Все эти приборы подсоединяются к гидроаккумулятору, который по сути занимает центральное место во всем комплексе вспомогательного оборудования.
Гидроаккумулятор предназначен для обеспечения неизменного давления воды, защиты насосного устройства от гидроударов, а также создания резерва воды. Внешне представляет собой стандартный накопительный бак – он регулярно наполняется водой под давлением, провоцируемым насосом.
Для подключения автоматических приборов к гидроаккумулятору применяется штуцер, насчитывающий пять выходов – по одному для: манометра, датчика уровня давления, реле, водопроводной трубы и трубы от насоса.
Схема автономного водоснабжения
Для управления автоматическими устройствами уже в процессе последующей эксплуатации водопроводной системы может использоваться пульт – он должен идти в комплекте к гидроаккумулятору и подключаемым приборам.
Итак, перед вами главные этапы обустройства скважины на воду: бурение, установка кессона и насоса с фильтрами, а также подключение автоматики. Тщательно разобравшись в каждом шаге и выполнив все процедуры согласно инструкции, вы получите абсолютно функциональный автономный источник, который будет обеспечивать вас водой не хуже, чем централизованная водопроводная система.
Выводы и полезное видео по теме
Из вышесказанного несложно сделать вывод о том, что все работы по обустройству и дальнейшей эксплуатации скважины не представляют проблемы. Не обязательно быть инженером или иметь опыт в данной сфере. Все рекомендации описаны достаточно подробно, и чтобы иметь их под рукой всегда, нужно сохранить страницу в закладках браузера. А видео будет наглядным руководством.
Правильно подобрав тип оборудования и защитного сооружения, можно обеспечить семью чистой питьевой водой, не затратив при этом деньги на оплату услуг специализированной компании. Но если процедура покажется сложной, специалистов придется нанять. Зато это гарантия того, что система будет работоспособной многие годы с первого дня ввода системы в эксплуатацию.
