Обустройство скважины без кессона — варианты и технологии

Достоинства и недостатки применения устройства

Скважина без кессонного устройства, оснащенная с использованием адаптера, имеет ряд неоспоримых достоинств.

Среди основных достоинств такого типа обустройства стоит выделить:

• Экономия расходов. Стоимость устройства многократно ниже цены кессонного оборудования. Да и затраты на его установку и подключение минимальны.
• Простота монтажа и обслуживания. Установка приспособления не предполагает сложных в исполнении этапов работ с применением того же сварочного оборудования. Выполнить ее может даже мастер, владеющий лишь базовыми навыками ремонтных работ.
• Универсальность применения. Устройство применяется для врезки водопровода во все типы обсадных труб. Благодаря тому, что звенья устройства плотно примыкают друг к другу, достигается максимальная герметичность конструкции.

Компактные габариты адаптера позволяют его устанавливать на стенки скважины так, что оно становится практически незаметным для посторонних. А это особо актуально при условии, что кражи – не столь уж редкое явление.

Адаптер позволяет полностью скрыть точку подключения гидротехнического сооружения к водопроводу под слоем почвы, не оставив ни малейшего намека на его присутствие

Правда источник, оснащенный адаптером, имеет и ряд недостатков.

К числу таковых стоит отнести:

• Сложность проведения ремонта. Для выполнения ремонтных операций или профилактического осмотра придется сначала откопать место подключения адаптера, что не всегда представляется возможным.
• Ограничения по мощности. Хоть производители и заявляют о способности устройства выдерживать большие перепады давления, но при обустройстве скважины с использованием адаптера все же не стоит выбирать насосные агрегаты с большой производительностью.

В сравнении с обустройством приямка установка адаптера проигрывает в том, что гидроаккумулятор, краны и систему автоматики придется обязательно выносить в отдельно помещение.

Кроме того, при неправильном подсоединении элементов в процессе эксплуатации гидротехнического сооружения довольно проблематично контролировать обратное истечение в ствол выработки грунтовых вод.

Разгерметизация элементов может возникнуть даже, если стыковочные элементы конструкции выполнены из неодинаковых металлов, которые имеют разный износ старения и по-разному реагируют на воздействие температуры и влаги.

Материалы и способы утепления водозаборной скважины на зиму

Работы по утеплению скважины не относятся к разряду повышенной сложности и провести их может каждый домовладелец самостоятельно

Важно только правильно выбрать материал и способ теплоизоляции

Количество утеплителя зависит от нескольких факторов:

• климат региона и глубина промерзания почвы;
• уровень расположения грунтовых водогрейным;
• качество теплоизоляционного материала.

https://youtube.com/watch?v=ngLqF9yYJNA

Как утеплять скважину при помощи натуральных материалов?

легкодоступный и практически бесплатный материал

Порядок работ.

Вокруг устройства выкопать котлован и образовавшуюся яму заполнить опилками. Если засыпать не просто опилки, а смешать их с жидкой глиной, то при застывании раствора получится не только теплоизоляционный слой, но и укрепляющий.

Ещё проще утеплять водозаборную скважину слоем сухих листьев и соломы. При гниении такой материал будет выделять некоторое количество тепла. Но такой теплоизолятор весьма недолговечен и уже через 2-3 года слой утеплителя придётся обновлять.

Весь процесс утепления скважины на зиму подразделяется на несколько этапов. В первую очередь утепляется обсадная труба, выступающая из скважины. Для начала рекомендуется обернуть её металлической или пластиковой сеткой, оставив небольшой зазор , который впоследствии заполняется опилками или листьями. Для того чтобы защитить конструкцию от попадания влаги, необходимо проложить слой гидроизоляционного материала (можно использовать обычный рубероид).

Что такое кессоновое утепление?

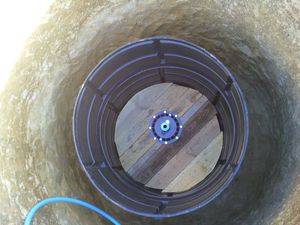

Кессон — теплоизоляционное сооружение, построенное вокруг скважины. Материалом для его строительства может служить железобетон, дерево, пластик. Для утепления скважины, не предполагающей установки дополнительного гидрооборудования, вполне подойдёт обыкновенная пластиковая бочка на 200 литров.

Порядок работ.

• Вокруг оголовка скважины выкапывается котлован, дно которого должно располагаться ниже уровня промерзания почвы в вашем регионе на 30-40 см.
• На дно котлована насыпается подушка из смеси гравия и песка, толщиной в 10 см.
• В бочке прорезаются отверстия: в боковой стенке под водопроводную трубу, на дне под оголовок скважины.
• Надетая на оголовок скважины бочка опускается на дно котлована.
• Внутри ёмкости монтируется соединение оголовка скважины и подводящей водопроводной трубы.
• В принципе, в такой бочке может разместиться и автоматическое водораспределительное оборудование или поверхностный насос. Также на дно кессона можно установить дренажную трубку для отвода накапливаемого конденсата вглубь грунта.
• Производятся работы по утеплению кессона. Для этого вокруг бочки укладывается слой любого, не подверженного агрессивному воздействию почвы материала, например, вспененного полистирола. Также можно использовать и минеральную вату, сверху которой накладывается слой гидроизоляции.
• Ёмкость закрывается крышкой, оснащённой трубой вентиляции. Сверху также укладывается слой теплоизоляции.
• Котлован засыпается землёй. Устройство готово к использованию.

Для сооружения теплоизоляционного короба также применяется оцинкованное железо, которым обматываются бетонные кольца. Затем устройство надёжно закрепляется и засыпается утеплителем.

Как утеплять трубу при помощи электронного обогревателя?

считается наиболее эффективным

Обогреватель также можно монтировать внутри обсадной трубы. При этом необходимо выбрать нужную мощность и проложить кабель в соответствии с правилами монтажа подобных устройств.

Установка такой конструкции требует специальных знаний и навыков, поэтому лучше доверить эту работу профессионалам.

Как сделать обсадную трубу своими руками?

Порядок работ.

• Вокруг обсадной трубы выкапывается котлован глубиной не менее 2 м.
• Труба оборачивается теплоизолирующим материалом, например, минеральной ватой.
• На получившуюся конструкцию сверху надевается труба большего диаметра.
• Производится обратная засыпка котлована.

Как герметизировать обсадную трубу

Исследуя вопрос, что нужно для скважины под воду, важно не забыть о герметизации обсадной скважинной трубы. Это коммуникация занимается подачей воды из глубины на поверхность, поэтому внутри нее не должно быть пыли, грязи, конденсата и атмосферной воды. В противном случае внутрь подземного источника попадут опасные для здоровья микроорганизмы

После этого скважина будет считаться зараженной

В противном случае внутрь подземного источника попадут опасные для здоровья микроорганизмы. После этого скважина будет считаться зараженной.

Элементы защиты обсадной трубы:

1. Оголовок. Речь идет о надежном стальном люке с технологическими отверстиями. Через них внутрь шахты подаются коммуникации и трос с крюком для подвешивания помпы. Диаметр оголовка должен слегка превосходить сечение обсадной трубы. Чтобы обеспечить герметичное крепление, на нем имеется резиновая обжимная манжета.
2. Резиновые уплотнители для ввода подающей трубы и электрического кабеля.

Как сделать приямок

Обустроить скважину на воду можно с помощью приямка. Способ не отличается сложностью. Для строительства могут быть использованы подручные материалы. Специальную технику при обустройстве не используют, но нужно соблюдать определенные правила. Порядок работ подразумевает сначала выкопку ямы глубиной около 3 м и монтаж бетонных колец.

Главный минус приямка — это низкая герметичность

Стенки можно сделать из досок и выполнить заливку бетоном. Но тогда потребуется дополнительная гидроизоляция. Крышкой может выступать бетонный или дощатый люк. Для защиты воды от замерзания выполняют утепление стен. Приямок оптимально использовать на участках с низким уровнем грунтовых вод. Дно не нуждается в бетонировании. На низ лучше уложить подушку из гравия или песка.

Схема сооружения приямка:

1. Для начала делается яма нужной глубины. Она должна быть не меньше 1,5 м. Стены лучше обложить полиэтиленом, чтобы обеспечить защиту от попадания воды.
2. Дно засыпают гравием толщиной 15-20 см. Это послужит полом.
3. Стенки ямы обкладывают арматурной сеткой. Она располагается с интервалом от стенок 7-10 см.
4. Далее делается дощатая опалубка. Можно взять любые старые доски.
5. Приямок заливается бетоном, и ждут до его высыхания.
6. Затем делают отверстия для труб.
7. На завершающем этапе оборудуют крышу из бетона или досок. Последние можно усилить брусками.

Заливку бетоном можно выполнять в несколько этапов. Тогда арматурная сетка на каждом этапе выполняется отдельно. Заливку следующего слоя проводят после полного высыхания предыдущего.

Как провести воду в дом из скважины

Полноценный и обустроенный по всем правилам водопровод в частный дом – это:

1. Своя скважина и поверхностный (или глубинный) насос в ней. В редких случаях пользуются насосной станцией – оборудование слишком дорогое для обслуживания небольшой семьи;
2. Система фильтров: фильтр грубой очистки перед насосом, и фильтр тонкой очистки в конце водопровода;
3. Гидроаккумулятор – накопительный резервуар, который обеспечивает необходимое давление в системе снабжения дома питьевой водой;
4. Вода подводится к отопительному котлу и к бойлеру для ГВС.

Поверхностные насосы слишком маломощные, и способны поднять воду с глубины ≤ 9 метров, поэтому рассмотрим, как провести воду из скважины в дом глубинным насосом – такие агрегаты работают и на глубине до 200 метров.

Обустройство водопровода начинается со строительства специального углубления – кессона, который предназначен для защиты скважины от талых вод, а также служит утеплителем. Из этого углубления зимой удобно осматривать скважину при профилактике и ремонте насосного или фильтрационного оборудования.

Стенки кессона выкладываются кирпичом, но лучший вариант – опустить в котлован пару ж/б или толстостенных полимерных колец. Дно ямы засыпается песчаной подушкой, сверху насыпается щебень, слои трамбуются. Дно кессона должно располагаться ниже точки промерзания почвы в регионе, и от этого уровня начинается прокладка труб в дом от скважины своими руками.

Ширина кессона – не больше 1,5 х 1,5 метра, стенки утепляются пенопластом (пенополистиролом) и штукатуркой, которая наносится на листы ППУ. Поверх штукатурного слоя наносится слой гидроизоляции – битум, гудрон или мастика. Яма закрывается крышкой.

Если воду из скважины будет поднимать поверхностный насос, его устанавливают тут же, в кессоне. При работе погружного насоса он опускается в скважину, а из кессона уже можно провести воду из скважины в дом подключением шланга от насоса к подземному трубопроводу.

Подбор и монтаж оборудования для поставки воды

Оборудование для индивидуального водоснабжения состоит из следующих элементов:

• Насоса, он может быть погружным либо располагаться на поверхности.
• Автоматики, управляющей работой насоса и предохраняющей его от перегрузок.
• Гидроаккумулятора, открытого либо закрытого (мембранного бака). Последний предпочтительнее, он обеспечивает стабильное давление в водопроводе.

Открытый накопитель воды приходится устанавливать в верхней точке водопровода, на чердаке или под потолком верхнего этажа. Закрытая ёмкость не имеет ограничения по месту установки.

Основные элементы водоснабжающего оборудования частного дома из скважины: насос, гидроаккумулятор, автоматика

Характер обустройства скважины в значительной степени определяется типом и местом установки водоснабжающего оборудования. Рассмотрим основные варианты комплектации источника оборудованием.

Поверхностный насос для неглубокой скважины

Поверхностный насос ощутимо дешевле, проще в установке и обслуживании, чем погружной. Наиболее рациональный и экономически оправданный вариант — комплектная насосная станция «три в одном», в состав которой входит поверхностный насос, относительно небольшой (20-60 л) мембранный бак и вся необходимая автоматика.

В скважину опускают только всасывающий шланг. Таким образом, упрощается обустройство скважины, обслуживание насоса. К тому же шланг имеет небольшой диаметр, что позволяет использовать его в так называемых «нортоновских скважинах» (абиссинских колодцах), куда погружной насос просто не поместится.

Насосные станции имеют лишь один, но весьма существенный недостаток. Поверхностная помпа не в состоянии поднять воду с большой глубины, для большинства моделей предел — 8-10 м. Это ограничивает сферу применения насосных станций колодцами и неглубокими скважинами.

Из-за малой высоты подъёма насосные станции с верхним расположением помпы зачастую приходится устанавливать максимально близко к устью скважины. В противном случае придётся дополнительно преодолевать гидравлическое сопротивление от источника воды до места в доме, где установлен насос.

Принципиальная схема водоснабжения на основе комплектной насосной станции с поверхностным расположением насоса. Применяется для неглубоких скважин из-за небольшой высоты подъёма воды

Погружной насос для глубокой скважины

Для подъёма воды из скважин глубиной более 10 м приходится использовать погружные насосы. Правильный выбор помпы и определение её высоты подвеса в обсадной трубе — отдельный и довольно непростой вопрос.

В рамках темы статьи нам лишь нужно понять, каким дополнительным оборудованием оснащается насос, как он монтируется, подключается.

Как мы уже упоминали, обязательные элементы водоснабжающего оборудования индивидуального дома — гидроаккумулятор и управляющая автоматика. В случае с погружным насосом, высота подъёма которого в разы больше, чем у поверхностного, никаких ограничений по месту установки закрытого гидроаккумулятора нет.

Мембранный бак и управление можно размещать довольно далеко от устья скважины, расстояние до источника незначительно влияет на работу системы. Отличное место для размещения оборудования — сухое и чистое техническое помещение в доме, в подвале или первом этаже.

Схема автономного водоснабжения на основе погружного насоса. Мембранный бак можно располагать на довольно большом расстоянии от скважины

Как выбрать и установить насос для скважины

После монтажа оборудования скважины на даче нужно выбрать модель погружного насоса. Для начала рассчитывается его производительность и максимальный напор.При этом учитываются такие критерии как:

• Глубина скважины.
• Кокой длины водопровода.
• Сколько в доме этажей.
• Число точек водоразбора.

При монтаже насос опускается в скважину на отметку ниже статического уровня воды.Одновременно с насосом опускаются:

• Пластиковая труба, по ней будет вода поступать наверх.
• Трос нержавеющий, для страховки опускания насоса.
• Кабель, для управления работой насоса электродвигателя.
• Трос фиксируется на оголовке скважины.

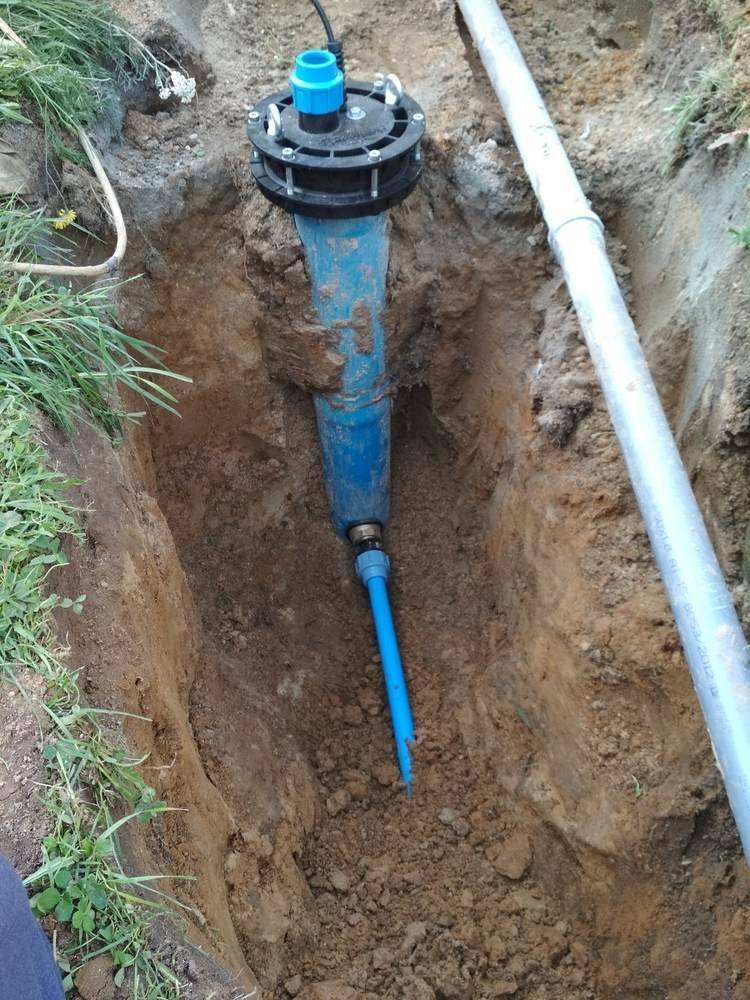

Обустройство устья скважины оголовком

Если не планируется заглубление устья скважины в землю, его обустраивают путем установки скважинного оголовка. Он защитит воду от попадания пыли и грязи, а также от проникновения насекомых и грызунов в ствол выработки. К недостаткам открытой схемы обустройства относится невозможность расположить рядом с устьем дополнительное оборудование и недостаточность защиты от посягательств вандалов.

Галерея изображений
Фото из
Для защиты устья скважины потребуется оголовок, трос, труба ПНД и угловые отводы

Подключенная к патрубку насоса труба ПНД проводится через крышку оголовка. Через расположенное рядом отверстие протягивается кабель

В оборудованную оголовком скважину устанавливаются как центробежные, так и недорогие вибрационные насосы

К подсоединенному к оголовку угловому отводу подключается водопроводная труба. Если она прокладывается под землей, то для ввода в скважинный ствол используется адаптер

Комлектующие для обустройства скважины

Сборка скважинного оголовка

Погружные скважинные насосы

Подключение скважины к водопроводу

Назначение обустройства скважины

Обустройство скважины на воду своими руками начинается по завершению бурильных работ. Эта процедура подразумевает приобретение и монтаж подходящего оборудования, предназначенного для перекачки воды внутрь дома.

Чтобы обустроить скважину на воду после бурения, как правило, необходимо выполнить следующие функции:

• Почистить точку водозабора и обеспечить его защиту от загрязнения. Проводятся мероприятия по защите скважины от пыли, дождя, весеннего снеготаяния.
• Утеплить источник водоснабжения, насос и трубы. Это сохранит их от замерзания в зимнее время.
• Создать предпосылки для быстрой коммутации и обслуживания используемых для водоснабжения агрегатов.

Точкой размещения оборудования для подачи воды выбирают участок рядом со скважиной, или ближайшую постройку (дом). Это условие не относится к насосной установке. Первый вариант предполагает наличие возле гидротехнического сооружения помещения, которое смогло бы вместить все приборы. Однако даже в тех случаях, когда обвязка размещена в доме, наличие небольшого помещения возле устья скважины на порядок упрощает работы по установке и обслуживанию насоса. Чтобы ввести в готовый ствол водопроводную трубу или провести проводку для погружной помпы, лучше выбрать момент во время бурения и обустройства скважины.

Гидроаккумулятор и система управления

На следующем этапе после монтажа насосного оборудования в кессоне или в помещении устанавливают накопительную емкость. Гидроаккумулятор представляет собой напорный бак, работающий по следующему принципу:

• насосом в емкость нагнетает вода до заполнения;
• из бака вода поступает потребителю;
• как только уровень воды в гидроаккумуляторе достигнет критической точки, насос снова включается.

Объем резервуара может достигать 1 м3, минимальная емкость – 10 литров. Все зависит от количества воды, расходуемого потребителем.

Установка системы управления, регулирующей работу насосного оборудования, производится в конце обустройства скважины.

Система управления в автоматическом режиме регулирует включение-выключение насоса. Она также снабжена защитными механизмами от перепадов подачи электроэнергии и резкого падения уровня воды в скважине. Последнее устройство называют датчиком «сухого» хода, который спасает двигатель от работы в холостом режиме и, соответственно, от перегрева. Автоматика также регулирует давление в системе.

От правильной работы автоматической системы зависит состояние насосного оборудования и качество подачи воды потребителю, поэтому если вы хоть немного сомневаетесь в том, что можете установить и настроить оборудование, то пригласите профессионалов. В идеале, пусконаладочные и установочные работы должны производить сотрудники фирмы, у которой вы приобрели оборудование.

Порядок выполнения земляных работ

Скважину для воды можно сделать практически в любом месте. Но лучше потратить немного времени и подобрать наиболее подходящий участок. В данном случае наиболее подходящим будет тот, который находится на наименьшем расстоянии от дома. Обязательно учитывайте тот факт, что для устройства кессона нужно выделить от 4 м² площади.

Малое расстояние от дома позволит ощутимо сэкономить на расходных материалах и уменьшить объем земляных работ. Помимо этого, в такой ситуации можно будет обустроить скважину для воды с применением более дешевого насоса. В случае если будет сделана длинная магистраль, насосу нужно будет не только поднимать воду, но и «проталкивать» ее дальше по системе. Это потребует использования более мощной и, конечно же, дорогой модели.

Схема ручного бурения скважины.

Бурение можно выполнять разными способами. Кому-то удобнее делать это при помощи ручного бура, кто-то предпочитает пользоваться ударным способом или электродвигателем в комплекте с треногой и т.д.

При выборе типа инструмента необходимо учитывать особенности земли. При большом желании с помощью ручного бура можно будет «преодолеть» до 15 м земли. Но это очень трудоемкая и долгая работа.

Несколько советов

Приняв решение выполнить обустройство скважины адаптером (в торговых сетях они именуются Pitless адаптер), вы получаете надёжную систему водоснабжения и экономите на сроках выполнения работ и стоимости их выполнения. Однако, при его покупке, необходимо помнить следующее:

• Чтобы изделие сохраняло свою герметичность на протяжении всего срока эксплуатации и гарантированно обеспечивало возможность многократной установки и демонтажа глубинного насоса, оно должно быть качественным. Не покупайте адаптеров малоизвестных производителей, на которые отсутствуют гарантии производителя.
• Приняв решение о покупке Pitless адаптера, обязательно уточните у продавца, насколько сложно найти в торговых сетях запчасти к данному изделию, в первую очередь, уплотнительные кольца и съёмную часть в сборе. Какова вероятность того, что через пару (а лучше, через пять) лет данная продукция ещё будет выпускаться.
• Остановившись на указанном варианте, вы должны будете всё оборудование вашей системы водоснабжения разместить в самом доме и, желательно, в отдельном помещении.

Видео с плюсами и минусами адаптера и  кессона:

Если у Вас также имеется магистральный водопровод, то полезно устанавливать задвижку avk фланцевую для возможности его перекрытия. В зависимости от ситуации можно будет выбирать источник водоснабжения.

Дополнительные указания

Здесь стоит прислушиваться к советам специалистов, которые заключаются в следующем:

• Во всех трех случаях, независимо от выбора материала, необходимо доделать саму скважину без кессона. Здесь обсадную трубу срезают на величину 190 см. Далее монтируют оголовок скважины, который подбирается под диаметр обсадной трубы, через него пропускают шланг для фиксации насоса системы водоснабжения. Насос монтируется на металлическом тросе оголовка скважины без кессона.

  Шланг направляется к гидроаккмулятору, где выполняют переход с пластика на металл, что позволяет получить резьбу и накрутить пятивыводной штуцер.

• Прибегая к установке опалубки, не экономьте на количестве подпорок. Чем больше подпорок будет, тем будет лучше геометрия будущего приямка, поскольку опалубка не деформируется. Пока не забетонировали, выведите питающий кабель от насоса (кабель питания стоит положить в трубе). Выведите трубу или оставьте для неё отверстие, используя каркас из трубы большего диаметра.
• Идеальным вариантом будет установка колодезных колец. Но, чтобы защитить пространство скважины от сточных вод, необходимо герметизировать все стыки, заделав их цементным раствором. Яму снаружи необходимо обсыпать грунтом. Выход трубы, вплоть до ее захода в траншею, необходимо утеплить. Глубина залегания водопроводной трубы должна быть не менее 1,6 м.

Пример оборудования скважины без кессона:

Всё о монтаже и подключении

Чтобы кессонная камера хорошо выполняла свои защитные функции, а также прослужила максимально долго, при её монтаже нужно соблюдать ряд правил. Перед началом работ следует тщательно обдумать схему подведения внешнего трубопровода.

Нужно учесть пути прокладки других подземных коммуникаций, глубину залегания грунтовых вод и уровень промерзания почвы зимой. Особенности установки также зависят от конструкции кессона и от материала, из которого он изготовлен.

Монтаж кессона из бетонных колец

Монтаж колец производится двумя способами:

• Укладкой на поверхность земли необходимого количества колец, вокруг оголовка скважины. Их число выбирается в зависимости от проектной глубины кессона для скважины. Кольца устанавливаются друг на друга, а сверху накрываются бетонной крышкой. Далее производится выборка грунта изнутри будущей кессонной камеры, в результате чего кольца, под собственной тяжестью углубляются. Когда опустятся на нужную глубину, обсадная труба обрезается так, чтобы выступала над дном получившейся камеры на 0,5-1 м. Дно кессона бетонируется, либо засыпается крупным гравием, а верхняя крышка и стенки утепляются.
• Второй вариант предусматривает иной процесс монтажа. Изначально вокруг скважины роется котлован необходимой глубины и диаметра. Выступающая часть обсадной трубы срезается до нужного уровня, чтобы она незначительно выступала над дном камеры. И лишь после этого производится укладка железобетонных колец на дно ямы. Стыковочные швы тщательно заделываются цементным раствором и промазываются влагозащитной мастикой. Последним шагом камера утепляется, и засыпаются грунтом наружные пазухи.

Сложность при установке бетонных колец может заключаться лишь в необходимости использовать кран. Аренда строительной спецтехники увеличивает стоимость работ, и она не всегда сможет свободно проехать к месту обустройства скважины на приусадебном участке.

Монтаж металлического кессона

Металлические конструкции также отличаются большой массой, поэтому для их монтажа придётся использовать подъёмный кран или лебёдку. Изначально выкапывается котлован необходимой глубины и габаритов. Дно его выравнивается, и на нём обустраивается основание в виде бетонной заливки, либо песчано-гравийной подушки.

Перед началом установки металлический кессон снаружи тщательно обрабатывается гидроизоляционными составами во избежание коррозии. После установки на место, его стенки и крышку рекомендуется утеплить во избежание излишних теплопотерь.

Монтаж пластикового кессона

Процесс установки уже готовых полимерных кессонов в общих чертах схож с монтажом металлических камер. Порядок действий здесь тот же, за исключением необходимости обустройства гидроизоляции. Ещё одна особенность пластиковых кессонных камер – возможность их выдавливания из земли при пучении грунта.

Поэтому, для увеличения массы, дно их заливается бетоном, либо засыпается песчано-гравийной подушкой. Для закрепления лёгкой конструкции в грунт, также используются «якоря» в виде арматуры, забитой в землю.

Полимерно-песчаные модификации имеют сборную конструкцию, состоящую из нескольких элементов. Крепятся они друг с другом при помощи шип-пазовых соединений. Установка их друг на друга точно такая же, как и при монтаже бетонных колец. После окончания монтажных работ, к установленному кессону подводится внешний трубопровод, верхний край обсадной трубы обрезается по нужному уровню, и на него ставится оголовок.
