Воздушное отопление своими руками: все про воздушные системы отопления

Правильно выбираем камин для воздушного отопления

Приняв решение о монтаже воздушного отопления в доме, очень важно не только разработать грамотную схему проекта, но и правильно выбрать камин. Стандартная система выбора камина для дома в этом случае не подойдет

Если традиционно мы выбираем мощность топки, исходя из площади помещения, но здесь будут действовать другие правила

Стандартная система выбора камина для дома в этом случае не подойдет. Если традиционно мы выбираем мощность топки, исходя из площади помещения, но здесь будут действовать другие правила.

Дело в том, что слишком мощная топка приведет к перегреву помещения, в котором хозяевам будет попросту неуютно находиться. Придется постоянно контролировать количество дров, проветривать помещение, что потребует дополнительных хлопот и может привести к простудным заболеваниям и т.д.

Таблица расчета для мощности камина

Для правильного расчета мощности камина, необходимо брать во внимание не только площадь помещения, но и количество комнат, этажей в доме, количество окон и тип вентиляционной системы

Как выбрать и подключить радиатор

Магазины сантехники пестрят значительным разнообразием различных радиаторов, из которого нужно выбрать наиболее приемлемый вариант.

Чаще всего речь идет о следующих разновидностях:

• алюминиевые;
• биметаллические;
• стальные панельные и трубчатые;
•  чугунные.

Также можно встретить более дорогие дизайнерские разработки, которые используются не очень часто.

Самым высоким уровнем теплоотдачи славятся секционные алюминиевые радиаторы. Практически такие же показатели у биметаллических изделий. Отличаются они тем, что при изготовлении алюминиевых батарей используется цельный сплав, а биметаллические имеют внутренний трубчатый каркас из стали. Это позволяет эксплуатировать изделия данного типа внутри систем отопления многоэтажных домов, для которых характерно высокое давление.

Частные дома рекомендуется комплектовать стальными или панельными радиаторами, теплоотдача которых практически такая же, как и алюминиевых приборов. Организованные таким образом системы способны прослужить не менее 20 лет. Общим качеством изделий из алюминия и стали является возможность их автоматической регулировки, для чего используются автоматические вентили. Что касается чугунных радиаторов, то использовать на них такой подход бессмысленно из-за высокой инерционности материала.

Виды систем воздушного отопления

Для того чтобы установить на самом деле идеально подходящую по всем параметрам отопительную систему воздушного отопления дома своими руками, следует предварительно ознакомиться с существующими ее видами. В частности, воздушная отопительная система может классифицироваться сразу по нескольким характеристикам.

По принципу циркуляции воздуха:

• естественная – в такой системе нагретый воздух поднимается вверх и по воздуховоду свободным током перемещается в помещение, которое предстоит обогреть.
• принудительная – циркуляция воздуха в системе осуществляется посредством внедрения в нее мощных вентиляторов.

Принудительная вентиляция

По типу масштабности:

• локальная – такая воздушная система отопления частного дома используется для создания максимально комфортной температуры в небольших помещениях (частный дом);
• центральная – подходит для обогрева больших помещений (склад, производственные помещения, промышленные цеха).

Схема воздушного отопления производственного помещения

По принципу осуществления теплообмена:

• приточные – для нагрева используется воздух с улицы, который затягивается при помощи вентилятора к нагревательному элементу;
• частичная рециркуляция —  в равных долях используется и воздух с улицы, и остывший воздух из помещений;
• рециркуляционная – воздух непрестанно циркулирует – нагревается, перемещается в помещение, остывает там и снова нагревается.

По расположению:

• подвесные системы;
• напольные приборы.

Напольное воздушное отопление

Именно такое воздушное отопление дома своими руками способно не только максимально быстро нагреть теплоноситель, – при помощи вентилятора он стремительно распространяется по воздуховоду, обеспечивая, таким образом, достаточно быстрый нагрев помещения. Преимуществом данной системы является еще и то, что ее можно дополнить климатической техникой. В таком случае в жаркое время года воздушное отопление своими руками позволит эффективно снижать температуру воздуха в помещениях, создавая, тем самым, максимально комфортные условия.

В случае если вы остановите выбор на воздушной отопительной системе с естественной циркуляцией, то все вспомогательные приборы должны располагаться в верхней части помещения

Важно учитывать – на каком бы типе системы воздушного отопления вы не остановили выбор, теплоноситель в ней только один – обыкновенный воздух

Движение воздушных потоков в системе отопления

Строение и принцип работы системы

Для полноценной работы современной воздушной системы отопления необходимо использование теплогенератора. В теплообменник нагнетается воздух. Оптимальная температура нагрева 50-60 градусов. Далее по воздуховоду горячий воздух перемещается в помещение, где равномерно распределяется, нагревая комнату. Далее через специальные отверстия (решетки, вмонтированные в пол, или стены) остывший воздух вновь возвращается к теплогенератору. Нередко для подачи остывшего воздуха используются воздуховоды обрата.

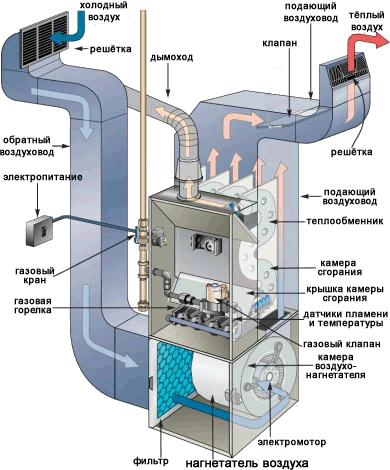

Принцип работы теплогенератора

При рассмотрении схемы становится понятно, что основными элементами теплогенератора выступают вентилятор, обеспечивающий перемещение воздуха, и теплообменник. Сегодня существует много видов воздушных отопительных систем. Одним из отличий можно выделить метод нагрева воздуха. Это возможно несколькими способами, которые показывает такая классификация систем воздушного отопления:

• посредством применения теплового насоса;
• использование газовой горелки. При этом допустимо как подключение к основной газовой магистрали, так и использование газового баллона.
• горячей водой из централизованной системы;
• использованием дизельной горелки, или воздушное отопление на отработанном масле.

Следует учитывать, что если воздуховод имеет достаточно большую протяженность (в больших помещениях), то это может вызвать некоторую теплопотерю. Чтоб ее избежать, можно внедрить в систему несколько вспомогательных теплогенераторов

Важно помнить, оптимальная длина воздуховода (при которой уровень теплопотери минимален) составляет 30 м, а продолжительность ответвлений воздуховода не должна превышать 15 м

Группа воздуховодов системы воздушного отопления

Для получения максимального эффекта от эксплуатации системы рациональным является решение дополнить ее блоком кондиционирования. Таким образом, в прохладное время года с ее помощью вы будете совершать обогрев дома, а в жаркое – производить некоторое охлаждение. Это позволит круглый год поддерживать в доме наиболее комфортную температуру. Кроме того, вы сможете дополнить воздушное отопление на твердом топливе такими полезными устройствами, как, допустим, увлажнитель или стерилизатор воздуха.

Вентиляция системы может быть двух типов:

• естественная. Горячий воздух в системе просто поднимается вверх и произвольно перемещается по воздуховоду, нагревая его. Весомые минусы воздушного отопления в таком случае – то, что в случае попадания холодного воздуха в помещение (через окна, двери) он оседает в нижней части комнаты, создавая существенный дискомфорт. А в это время горячий воздух согревает потолок.
• принудительная. Более эффективная модель работы системы, поскольку циркуляция воздуха значительно ускоряется посредством применения мощных вентиляторов. Система работает прекрасно, но шум вентилятора, доносящийся из воздуховода, может создавать определенный дискомфорт.

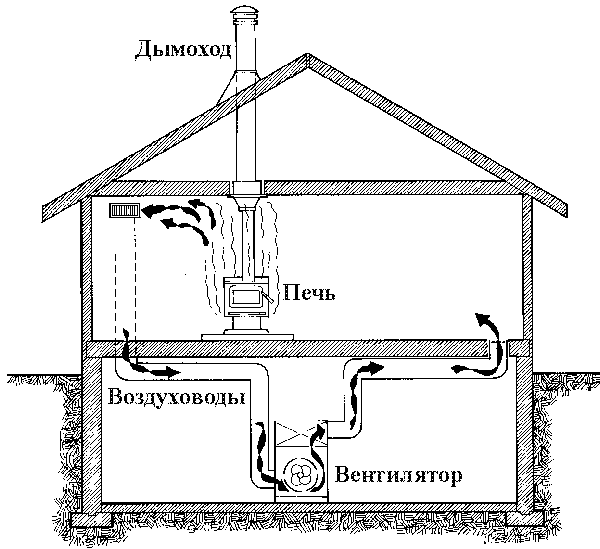

Естественная и принудительная системы вентиляции частного дома

Конструкция камина с воздушным отоплением

Традиционно, воздушный камин состоит из следующих элементов:

1. Каминная топка.
2. Портал.
3. Воздушные патрубки, которые повышают тепловую эффективность агрегата.
4. Кожух для камина, который распределяет тепло.
5. Вентилятор.
6. Фильтр.
7. Вентиляционные решетки.
8. Подставка под топку.
9. Распределитель и воздушные тройники.

Преимуществом такого отопления является то, что его можно реализовать в районах, отдаленных от благ цивилизации. Там, где не предусмотрено электричество. И вместе с тем, одним камином можно обогреть достаточно большой дом в несколько комнат.

Воздушный кожух для камина

Наличие двух этажей потребует добавить к стандартной схеме обустройства воздушного камина специальный насос, который будет выполнять принудительную циркуляцию теплого воздуха.

Воздушный обмен тепла протекает по закрытому циклу.

Комментарии 1

Сергей Николаевич

16.05.2019 в 09:01 | #

Проблема автора статьи в том, что он не использует ГОСТовские термины и законы логики, заложенные Аристотелем. Поэтому выводы его не логичны. В ГОСТе 22270-76 нет термина «Воздушное отопление», а есть термин ОТОПЛЕНИЕ — Искусственное поддержание температуры воздуха в помещении на уровне более высоком, чем температура наружного воздуха. Другими словами – отопление суть нагрев воздуха. В ГОСТе 22270-76 так же есть термин «КОНДИЦИОНИРОВАНИЕ ВОЗДУХА» Обеспечение в помещении требуемого температурно-влажностного и воздушного режимов. Примечание. Кондиционирование воздуха может обеспечивать в помещении требуемые: температуру, относительную влажность, чистоту, скорость движения, давление, скорость изменения давления, а также газовый, ионный и бактериологический составы воздуха.

Жаргонное словосочетание «Воздушное отопление» по сути — это кондиционирование воздуха в режиме нагрева. Сравнивать отопление (нагрев воздуха) и кондиционирование воздуха (доведение воздуха до кондиции по параметрам температура, влажность, чистота и т.д.) то же самое, что сравнивать свеклу и борщ. Без свеклы борща не сваришь, но в борще есть и другие ингредиенты.

Рейтинг статьи:

(всего 1 голосов, рейтинг: 4,00 из 5)

Загрузка…

Основные элементы системы отопления

Набор элементов, включенных в отопительную систему с жидким теплоносителем, может быть самым разным. Все зависит от типа выбранной схемы. И все же несколько основных элементов присутствуют всегда. Прежде всего это котел. Агрегат вырабатывает тепло, оно передается жидкости-теплоносителю.

По виду использующегося топлива все котлы делятся на:

1. Твердотопливные. Для работы используются все виды твердого топлива: дрова,уголь, торф и т.д. В продаже можно найти разновидности таких устройств пеллетные и пиролизные приборы.
2. Газовые. Работают на магистральном природном либо на сжиженном газе.
3. Электрические. Вырабатывают тепло, преобразовывая электроэнергию.
4. Жидкотопливные. В качестве топлива используют солярку, бензин и им подобные материалы.
5. Комбинированные. Устройства оборудуются несколькими различными горелками и могут работать с несколькими видами топлива.

Наиболее практичными считаются комбинированные котлы. Они помогают не остаться без отопления в условиях с перебоями в снабжении основным видом топлива. Однако, стоимость таких моделей намного выше, чем у стандартных.

Панельный радиатор – один из самых надежных и простых отопительных приборов

Еще один обязательный элемент отопительной системы – аккумулирующие тепло приборы. Они тоже могут быть разными.

Различают следующие виды радиаторов:

• Панельные, представляющие собой стальную цельную панель различных размеров.
• Пластинчатые, состоящие из нескольких пластин, толщина которых может значительно разниться.
• Трубчатые. Выполняются в виде нижнего и верхнего коллектора, соединенных отрезками труб.
• Секционные. Собраны из греющих секций, количество которых может быть любым.

И последний обязательный элемент отопительной системы такого типа – трубопровод.

Для его сборки используются металлические или пластиковые трубы. Первые очень прочны, но подвержены коррозии и сложны в монтаже. Вторые очень просто собирать, они не ржавеют, но прочность у разных марок пластиков может значительно отличаться

Поэтому очень важно не ошибиться в выборе материала для пластикового трубопровода

Вентиляционная система

Воздуховоды бывают гибкими и жёсткими. Гибкие сделаны из металлизированного полиэстра. Удобны тем, что поворачиваются под любым углом и не требуют покупки переходников.

Жёсткие воздуховоды из оцинкованной стали бывают двух форм:

• Прямоугольные. Самый распространённый тип труб для прокладки воздуховода. Отдельные части стыкуются с помощью фланцевых соединений.
• Круглые. Более компактны, чем прямоугольные.

Стоимость воздуховода из оцинковки наиболее доступна.

При использовании жёстких труб, понадобятся переходники для поворотов воздушных каналов и «тройники», для разветвлений системы циркуляции воздуха.

Конструкции воздуховода крепятся к потолку анкерами. Если воздушное отопление проводится во время строительства дома, трубы можно спрятать в нишах стен. В противном случае воздуховод скрывают подвесным потолком или фальшстеной.

Если вентиляционные трубы проходят через неотапливаемые помещения, в которых отопление не нужно, их теплоизолируют, чтобы избежать потерь тепла. Теплоизоляция воздуховодов сделана из слоя полиэфирных волокон толщиной 2,5 см. Сверху теплоизоляционный слой покрыт защитным рукавом из металлизированного полиэстра.

Какое отопление лучше – воздушное или водяное

Главный аргумент в пользу воздушного варианта отопления – отсутствие радиаторов под окнами, трубной разводки и вообще, посредника в виде теплоносителя. Но даже это утверждение не выдерживает критики – водяные теплые полы тоже полностью скрыты, а посредник все равно присутствует – сам воздух.

Предлагаем сравнить водяное отопление с воздушным, опираясь на рекламные заявления:

1. У системы ВО более высокий КПД. Это неправда, эффективность одинакова при условии, что в обоих случаях применяются теплогенераторы на одном топливе. Исключение – кондиционеры, потребляющие 300 Вт электричества на подачу 1 кВт тепла.
2. ВО можно отключить посреди зимы, ничего не замерзнет, трубы не лопнут. Это верно, но радиаторная сеть, заполненная антифризом, тоже не пострадает от мороза.
3. Невысокая стоимость эксплуатации ВО. Утверждение правдиво по отношению к печам, кондиционерам, фанкойлам и водяным системам. При отоплении вентиляцией вам придется чистить спрятанные воздуховоды от пыли, бактерий. Операция выполняется специализированной техникой.
4. Для воздушного отопления не придется покупать дорогостоящую запорную арматуру, трубопроводы, батареи, гребенки. Правда, оцинкованные вентканалы стоят дешевле оборудования водяной сети. Но воздуховоды Ø300 мм (эквивалент – квадрат 200 х 350 мм) надо где-то прокладывать, зашивать. Стоимость монтажа выйдет немалой.
5. ВО быстрее протапливает комнаты. Неверно, ВО быстро нагревает воздух, окружающие предметы остаются холодными. На полный прогрев у обеих систем уйдет одинаковое количество времени.
6. Совместно с воздушными системами применяется дополнительное оборудование очистки, увлажнения, ионизации. Качество воздуха повышается. Все правильно, теплые полы либо радиаторная сеть не занимается очисткой домашней атмосферы.

Остальные доводы весьма неубедительны. Пример: воздушным способом можно отопить помещение какой угодно площади на любом этаже. Непонятно, что мешает проложить 2 трубы на 20-й этаж, поставить там батареи или фанкойлы. Вместо этого предлагается тянуть туда здоровенный воздуховод.

Все аргументы за и против подробно изложит известный эксперт Виктор Сухоруков в своем видеоролике:

Как прогреть дом воздухом?

Воздух – вполне эффективный теплоноситель, гораздо удобнее, чем вода. Самый простой вариант такого отопления – обычный тепловентилятор. Небольшую комнату этот прибор, состоящий из вентилятора и греющей спирали, может прогреть буквально за считанные минуты. Разумеется, для частного дома понадобится более серьезное оборудование.

В качестве источника тепла можно использовать газовый или твердотопливный котел. Подойдет и электрический нагреватель, но этот вариант считается не слишком выгодным, поскольку затраты на электроэнергию значительно возрастают.

Галерея изображенийФото из В системах воздушного теплоносителя сам воздух — вторичный теплоноситель, проходящий перед подачей обработку нагревательными агрегатамиВоздух для систем воздушного отопления обогревается водой или паром, подготовка которых проводится всеми известными видами нагревательного оборудованияВ качестве нагревательного оборудования используются огневые печи, перерабатывающие твердые, жидкие и газообразные варианты топливаДо сих пор в схемах отопления загородных домов используются русские печи. Их недостаток в том, что нормально обогреть они могут не более трех смежных комнатРаспространенный вариант отопления частных коттеджей основан на использовании камина с подключенными к нему теплоотводамиРазвязку теплопроводов воздушной отопительной системы обычно устраивают в пределах чердака или располагают за подвесными потолочными конструкциямиВесьма экономный способ получения энергии для подогрева воздуха предполагает использование теплового насоса воздух-воздухВ схеме работы теплового насоса воздух воздух внутренний блок внешне напоминает собой аналогичную часть климатического оборудованияПринцип нагрева теплоносителяУстановка с газовым калориферомОгневая печь за пределами помещенияПечь в отоплении загородного домаКамин в формировани отопления частного домаУстройство теплоотводов в пределах чердакаВнешний блок теплонасоса воздух-воздухВнутренний блок системы отопления воздух-воздух

Интересный и экологически чистый вариант отопления – использование солнечных батарей или солнечного коллектора. Такие системы размещают на крыше. Они либо сразу передают тепловую энергию солнца на теплообменник, либо преобразуют ее в недорогую электрическую энергию. В последнем случае от батареи можно также запитать и вентилятор.

Воздух нагревается в теплообменнике и поступает в отдельные помещения по воздуховодам. Это довольно громоздкие конструкции, выполненные из прочного металла. Сечение воздуховодов значительно больше, чем диаметр трубы водяного отопления.

Для воздушного отопления подходят и газовые котлы, и другие виды отопительной техники. Эффективность таких систем достигает 90%, их используют не только в жилых помещениях, но также в цехах и на складах

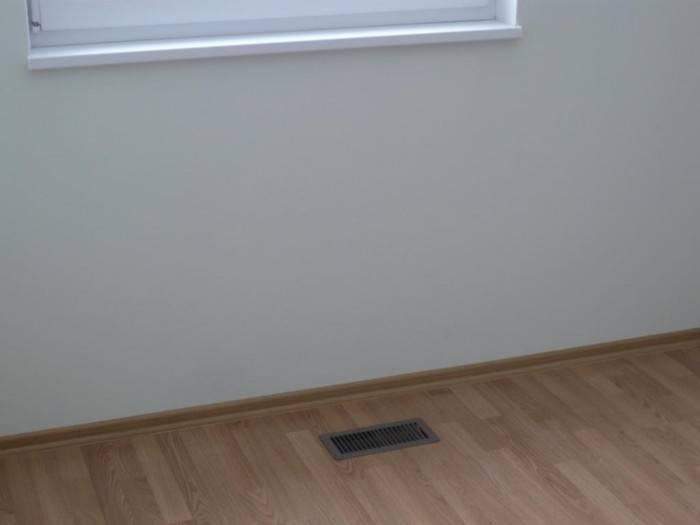

А вот радиаторы для воздушного отопления не нужны. Теплый воздух просто наполняет комнаты через специальные решетки. Как известно, горячий газ стремится вверх. Холодный воздух при этом будет вытеснен вниз.

Отсюда холодные потоки воздуха перемещаются обратно к теплообменнику, нагреваются, поступают в комнаты и т.д.

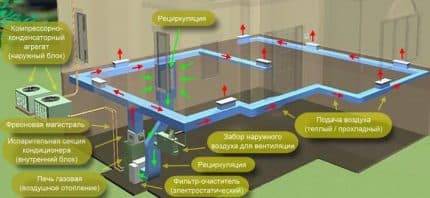

Эта схема наглядно демонстрирует устройство воздушного отопления рециркуляционного типа с частичным забором наружного воздуха, а также с кондиционером, ионизатором и ультрафиолетовым очистителем

Почти все системы воздушного отопления предусматривают установку вентилятора, который нагнетает горячий воздух и заставляет его перемещаться по системе отопления. Наличие такого прибора делает систему зависимой от электрической энергии.

Можно сделать и такую систему, в которой горячий воздух будет перемещаться естественным образом, без всякого вентилятора. Однако эффективность работы таких систем обычно оставляет желать лучшего, поскольку помещения в этом случае прогреваются слишком медленно.

Убедительный аргумент в пользу организации системы воздушного отопления заключается в исключении аварийных протечек и затопления с итоговым повреждением имущества. К тому же в случае повреждения воздуховодов автоматика остановит работу системы
