Система отопления с естественной циркуляцией: распространенные схемы водяных контуров

Закрытая самотечная система

Большой диаметр труб предполагает большое количество теплоносителя. А при нагреве любой жидкости, она расширяется. Для этого создаются расширительные бачки. Такие расширительные баки бывают двух видов: открытые, закрытые.

Открытые собой открытые емкости, куда выдавливаются из системы излишки теплоносителя. Дополнительная безопасность, чтобы не было перелива устанавливают трубу, отходящую к стоку, которая так называется – перелив. Данный расширительный бак можно изготовить самостоятельно, а можно приобрести. Данная система открыта, из расширительного бачка жидкость испаряется, поэтому для такой отопительной системы можно использовать только воду, так как антифриз быстро испариться. Периодически требуется доливать воду для пополнения общего объема, сохранении его наполненности.

Закрытые расширительные баки – емкости, разделенные на две части специальной мембраной. Одна половина такого бака заполняется излишками теплоносителя, вторая половина заполнена газом (воздухом или азотом). Нагретая вода вытесняется в расширительный бачок, растягивает мембрану, сжимая газ во второй полости, когда температура жидкости снижается, давление газа и мембрана возвращают теплоноситель в систему. Итогом будет отсутствие потери жидкости, система отопления всегда заполнена, нет необходимости доливать теплоноситель, можно использовать антифриз.

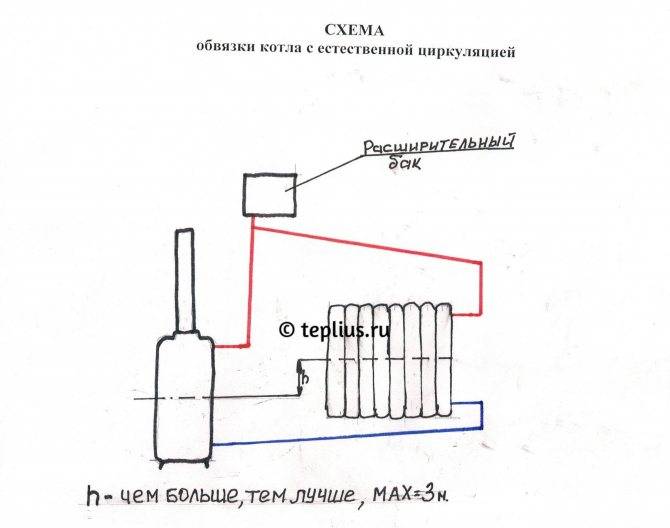

Правила монтажа контура без насоса

Теперь поговорим, как сделать циркуляцию воды без насоса. Любая разновидность гравитационной схемы имеет общий минус, который заключается в отсутствии давления в сети. Именно поэтому работоспособность системы снижается из-за повышенного количества поворотов трубопроводов, неправильного уклона и других погрешностей во время монтажа.

Для правильной организации контуров без насоса придерживайтесь следующих требований:

1. Соблюдайте минимально необходимый уклон обратного трубопровода в сторону нагревательного оборудования.
2. Для устройства разводки выбирайте трубы подходящего диаметра и типа.
3. Учитывайте используемый тип теплоносителя и особенности его подачи.

Подбор трубопроводов и их уклона

Чтобы обустроить водяное отопление в частном доме без насоса, нужно правильно подобрать диаметр трубопровода и рассчитать его уклон.

Для организации самотечной сети можно использовать следующие виды труб:

• Стальные трубопроводы стоят недорого, достаточно прочные, выдерживают высокое давление. Главный недостаток в низкой коррозионной стойкости, особенно в завоздушенных сетях.
• Металлопластиковые конструкции благодаря гладкой внутренней поверхности не так быстро засоряются. Они мало весят, не подвержены коррозии и имеют небольшое линейное расширение.
• Полипропиленовые трубопроводы обладают высокой герметичностью, прочностью. Они просто монтируются, служат долго и устойчивы к замерзанию. Для монтажа трубопровода понадобится специальное паяльное оборудование.
• Медные трубы стоят очень дорого, поэтому применяются редко. Это самые долговечные и красивые трубопроводы с хорошей теплоотдачей.

Выбор диаметра трубопровода производится на основе теплотехнического расчета. При превышении сечения магистрали увеличиваются расходы на отопление, а теплоотдача снижается. Диаметр стального трубопровода не должен быть меньше 50 мм.

Выбор теплоносителя

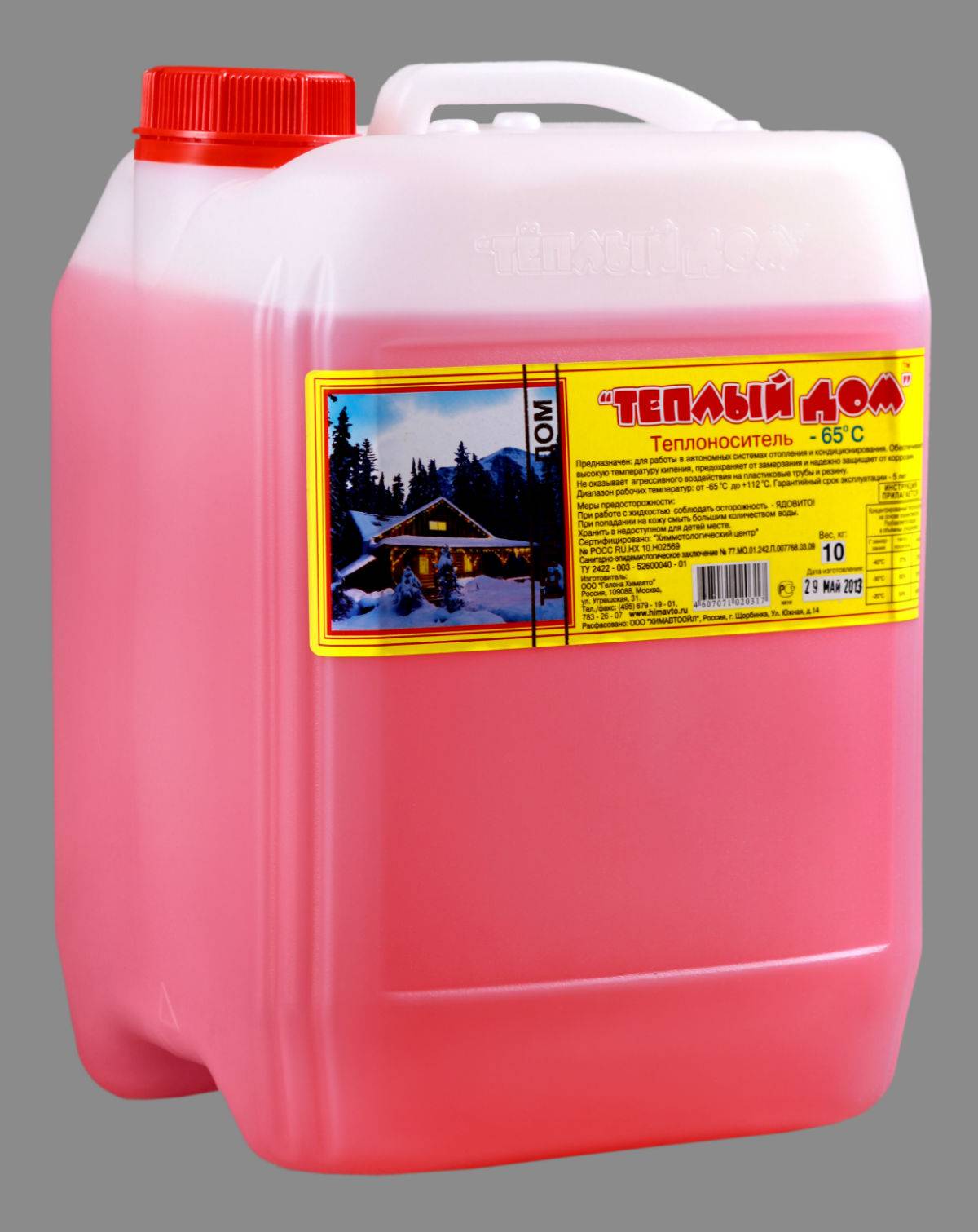

Естественная циркуляция в системе отопления частного дома может быть организована с использованием жидкого теплоносителя – воды или антифриза. Чаще используют воду, потому что меньшая теплоотдача и большая плотность антифриза повышают расходы топлива и времени на обогрев дома.

Антифриз стоит выбрать в том случае, если дом в холодный сезон будут надолго покидать либо посещать его с определенной периодичностью, а постоянно сливать воду из системы не хочется. В пользу антифриза говорит его лучшая текучесть, облегчающая циркуляцию теплоносителя, а также устойчивость к замерзанию.

Выбор нижнего или верхнего подключения подачи

Отопление самотеком можно организовать с нижним и верхним подключением подачи теплоносителя к отопительным приборам.

Особенности каждой подачи следующие:

1. При нижней подаче теплоносителя трубопроводы прокладываются на уровне пола, поэтому не портят интерьер помещения. Однако однотрубные системы с нижней разводкой отличаются низкой тепловой эффективностью, поэтому такое подключение используют при высоком давлении в сети.
2. Верхняя подача теплоносителя более всего подходит для устройства в частном доме с естественной циркуляцией. Трубопроводы прокладываются под потолком. Поскольку жидкость в радиаторы подается сверху, через краны Маевского легко стравливается воздух. Однотрубная разводка с верхней подачей более эффективная, чем с нижним подключением.

https://youtube.com/watch?v=vVEj7wcr1ik

Ошибки при подборе способа подачи могут привести к низкой эффективности системы. Решить проблему получится только установкой циркуляционного насоса для создания лучшего тока теплового носителя.

Выбор труб

Сечение труб является одним из решающих факторов для циркуляции: диаметр труб не должен быть максимально большим, но и не должен мешать течение воды. Как правило, для обогрева частного дома необходимо 100 Вт /м2. Тогда для отопления 25 м2 требуется 2500 Вт, т.е. 2,5 кВт. Определенному диаметру трубы соответствует своя тепловая нагрузка. Три основные категории:

• диаметр в ½ дюйма – тепловой эквивалент 5,5 кВт;
• диаметр ¾ дюйма – тепловой эквивалент 14,6 кВт;
• диаметр 1 дюйм – тепловой эквивалент 29,3 кВт.

В данном случае для обогрева одноэтажного дома в 25 м2  нужно использовать самые небольшие трубы диаметром в ½ дюйма. Материалы, из которых изготавливают трубы, могут быть разными: качественная сталь, популярны также трубы из полипропилена.

Однотрубная горизонтальная

Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.

При создании системы отопления частного дома своими руками схема с однотрубной разводкой может оказаться самой выгодной и дешевой. Она одинаково хорошо подходит как для одноэтажных домов, так и для двухэтажных. В случае с одноэтажным домом она выглядит очень просто – радиаторы соединяются последовательно – с целью обеспечения последовательного протекания теплоносителя. После последнего радиатора теплоноситель отправляется по цельной обратной трубе в котел.

Достоинства и недостатки схемы

Для начала мы рассмотрим основные достоинства схемы:

• простота реализации;
• отличный вариант для небольших домов;
• экономия материалов.

Однотрубная горизонтальная схема отопления – отличный вариант для небольших помещений с минимальным количеством комнат.

Схема действительно очень простая и понятная, поэтому с ее реализацией сможет справиться даже новичок. Она предусматривает последовательное соединение всех устанавливаемых радиаторов. Это идеальная схема разводки отопления для частного дома небольших размеров. Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему не имеет особого смысла.

Глядя на фото такой схемы, мы можем отметить, что обратная труба здесь цельная, она не проходит через радиаторы. Поэтому такая схема более экономичная в плане расхода материалов. Если у вас нет лишних денег, такая разводка станет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.

Что касается недостатков, то их мало. Главным недостатком является то, что последняя батарея в доме будет холоднее, чем самая первая. Это связано с последовательным проходом теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи придется отключать сразу всю систему.

Несмотря на определенные недостатки, такая схема обогрева продолжает использоваться во многих частных домах небольшой площади.

Особенности монтажа однотрубной горизонтальной системы

Создавая водяное отопление частного дома своими руками, схема с однотрубной горизонтальной разводкой окажется самой простой для реализации. В процессе монтажа необходимо смонтировать батареи отопления, после чего соединить их отрезками трубы. После подключения самого последнего радиатора необходимо развернуть систему в обратном направлении – желательно, чтобы отводящая труба проходила по противоположной стене.

Однотрубная горизонтальная схема отопления может использоваться и в двухэтажных домах, каждый этаж здесь подключается параллельно.

Чем больше ваше домовладение, тем больше в нем окон и тем больше в нем радиаторов. Соответственно, растут и тепловые потери, в результате чего в последних комнатах становится ощутимо прохладнее. Компенсировать падение температуры можно путем увеличения количества секций на последних радиаторах. Но лучше всего смонтировать систему с байпасами или с принудительной циркуляцией теплоносителя – об этом мы расскажем чуть позже.

Аналогичная схема отопления может быть использована для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. Обратная труба в этой схеме подключения батарей одна, она начинается от последнего радиатора на первом этаже. Туда же подключается обратная труба, спускающаяся со второго этажа.

Комплектация открытой сети

Для сборки контура открытого типа понадобятся следующие элементы:

• нагревательное оборудование;
• трубопроводы;
• расширительный бак атмосферного типа;
• отопительные приборы;
• насосное оборудование понадобится только для водяного отопления открытого типа с насосом;
• сливной вентиль;
• кран для заполнения сети теплоносителем.

Котел

Открытые контуры могут работать с котлами следующих видов:

1. Нагревательное оборудование на газе целесообразно использовать в регионах, где есть газовые магистрали. Газовые котлы самые экономичные, но они устанавливаются после получения разрешения в газовой службе.
2. Твердотопливные агрегаты работают на дровах, угле, пеллетах или брикетах. В продаже есть котлы длительного горения, которые отличаются экономичностью, эффективностью, не требуют частой загрузки топлива.
3. Электрические нагреватели используются не так часто, потому что энергоресурсы довольно дорогие.
4. Агрегаты комбинированного тип могут работать на двух разных видах топлива, что позволяет сделать работу оборудования энергонезависимой.

Циркуляционный насос

Если сравнивать естественную и принудительную циркуляцию, то последняя намного лучше, потому что повышает эффективность системы отопления. Несмотря на потребление электроэнергии насосом, наблюдается экономия энергоносителя, который использует котел.

Насосное оборудование подбирают по диаметру труб в месте врезки, напору жидкости и производительности

При выборе насоса обращайте внимание на его технические характеристики

Расширительный бак

Расширительную емкость можно изготовить самостоятельно или купить. Бак из нержавеющей стали укомплектовывается открывающейся крышкой для контроля уровня теплоносителя. В верхней части емкости устанавливается патрубок для стравливания лишней жидкости.

Расширительный бак можно устанавливать в следующих точках сети:

• на удаленном стояке;
• в самой высокой точке системы;
• на обратном трубопроводе;
• вместе с насосным оборудованием, которое установлено на трубах подачи.

Радиаторы отопления

Открытое отопление может работать со следующими видами отопительных приборов:

1. Чугунные батареи идеально подходят открытым системам, потому что обладают большой инертностью, что обеспечивает экономию энергоносителя.
2. Стальные радиаторы с антикоррозионным покрытием легкие и недорогие, но от их использования лучше отказаться. Прибор быстро остывает, что приведет к частой работе нагревателя, перерасходу энергоносителя.
3. При выборе алюминиевых приборов отдайте предпочтение агрегатам с антикоррозионным покрытием. Они ценятся за долговечность, хорошую теплоотдачу, малый вес и привлекательность.
4. Самые дорогие биметаллические приборы. Они объединяют в себе достоинства стальных и алюминиевых приборов, но совершенно лишены их недостатков. Но их лучше использовать в централизованных сетях с высоким давлением.

Трубы

Для естественного тока теплоносителя понадобятся трубы большого диаметра.

Можно применять трубопроводы из следующих материалов:

• стальные трубы почти не используются из-за сложности монтажа и большого веса;
• трубопроводы из меди самые качественные и долговечные, но они очень дорогие;
• металлопластиковые трубы сами по себе неплохие, но они соединяются на фитингах, которые часто дают протечки;
• лучше выбрать элементы из сшитого полиэтилена с защитой от окисления и армированием;
• есть еще один недорогой и практичный вариант – полипропиленовые трубопроводы с армированием с помощью стекловолокна.

Схемы отопительных систем

Схема системы отопления зависит от нескольких критериев:

• метода соединения батарей с подающими стояками. Бывают однотрубная и двухтрубная системы;
• места прокладки линии, которая подаёт горячую воду. Выбирать необходимо между верхней и нижней разводкой;
• схемы прокладывания линии: система тупиковая или попутное передвижение воды в трассах;
• стояки могут располагаться горизонтально или вертикально.

В чём отличие принудительной и естественной циркуляции?

Принудительное передвижение теплоносителя подразумевает циркуляцию жидкости по магистрали благодаря рабочему усилию насоса. Естественная система не нуждается в использовании, какого-либо оборудования, тут теплоноситель движется за счёт разницы веса горячей и уже охлаждённой жидкости.

Однотрубная схема: как регулировать температуру?

обеспечивает разность температур

Для обеспечения одинаковой температуры в комнатах на разных этажах, поверхность приборов для нагрева на нижнем этаже должна быть немного больше, чем на верхних этажах. В нижние радиаторы поступает горячая и охлаждённая в верхних нагревательных приборах жидкость.

В системе однотрубной может быть две версии движения жидкости: в первом случае часть идёт в батарею, другая часть – дальше по стояку к нижним радиаторам.

Во втором случае весь теплоноситель проходит через каждый прибор начиная с верхних. Особенность такой разводки заключается в том, что батареи на нижних этажах получают только охлаждённый теплоноситель.

И если в первом варианте регулировать температуру в комнатах можно при помощи кранов, то во втором их использовать нельзя, поскольку это приведёт к снижению подачи теплоносителя ко всем последующим батареям. К тому же полное перекрытие крана приведёт к остановке циркуляции жидкости в системе.

При установке однотрубной системы лучше выбрать разводку, которая даёт возможность регулировать подачу воды к каждой батарее. Это позволит настраивать температуру в отдельных комнатах и сделает систему отопления более гибкой, а, значит, и эффективной.

Поскольку однотрубная система может быть только верхней, её установка возможна только в сооружениях с чердаком. Как раз там должен располагаться подающий трубопровод. Основной недостаток состоит в том, что отопление, возможно, запустить сразу только по всему дому. Главные преимущества системы заключаются в простоте монтажа и меньшей стоимости.

2.1. Двухтрубные системы отопления с верхней разводкой

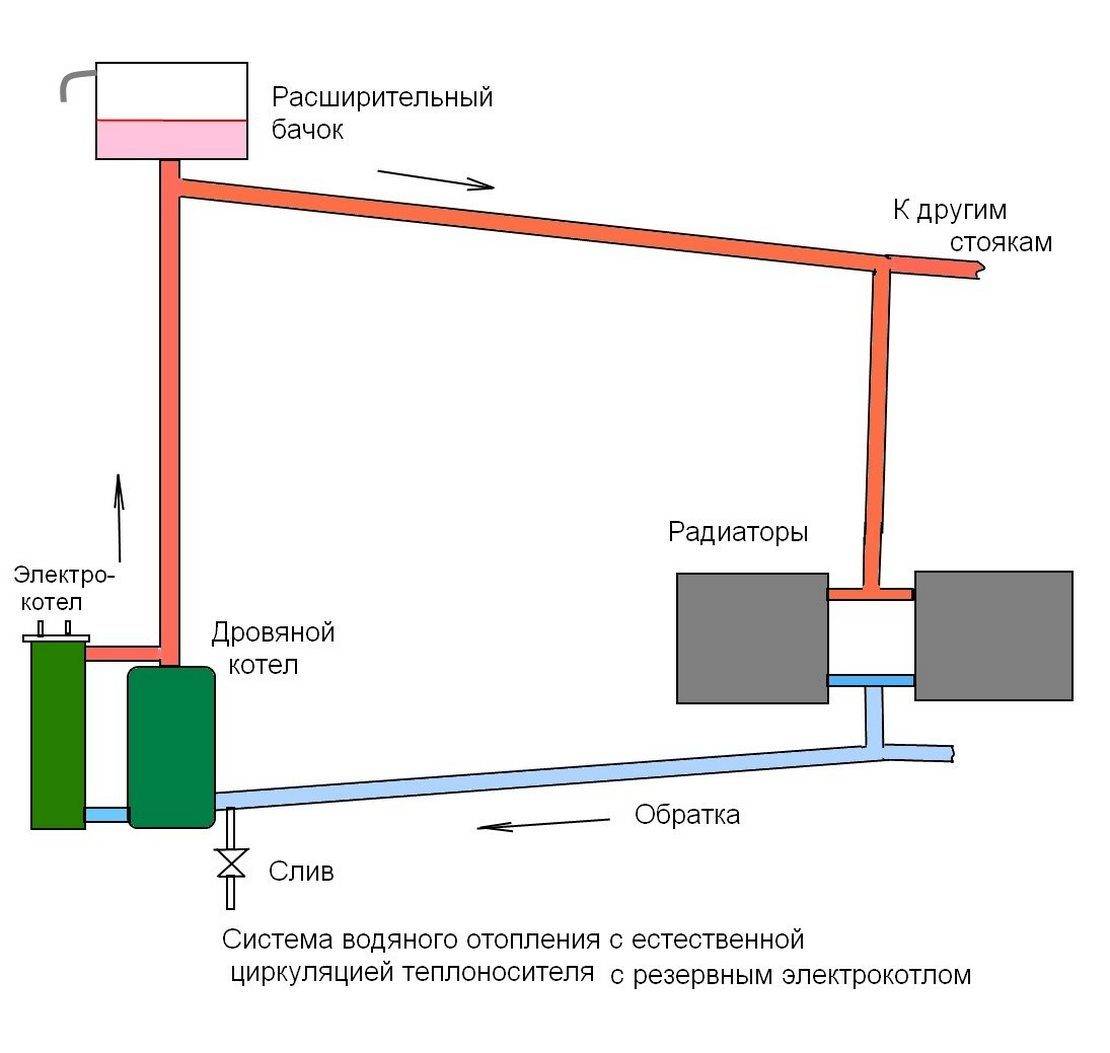

Вода из котла поднимается вверх по подающему трубопроводу и далее поступает по стоякам и подводкам в отопительные приборы (рис. 3-5). Горизонтальные магистрали прокладываются с уклоном. От отопительных приборов вода по обратным подводкам и стоякам поступает в обратный трубопровод и из него в котел.

Рис. 3. Схема двухтрубной водяной системы отопления с верхней разводкой и естественной циркуляцией воды

Рис. 4. Схема двухтрубной водяной системы отопления с верхней разводкой и естественной циркуляцией воды: 1 – котел; 2 – главный стояк; 3 – подающая магистраль; 4 – горячие стояки; 5 – обратные стояки; 6 – обратная магистраль; 7 – расширительный бак

Каждый отопительный прибор данной системы отопления (рис. 4) обслуживается двумя трубопроводами – подающим и обратным, поэтому такая система называется двухтрубной. Подпитку воды в систему осуществляют от водопровода, а если его нет, то воду заливают вручную через отверстие расширительного бака. Подпитку отопительной системы из водопровода лучше делать в обратную магистраль, так как холодная вода из водопровода будет смешиваться с относительно горячей водой обратной магистрали и повышать ее плотность, увеличивая циркуляционный напор на время подпитки.

Системы отопления с естественной циркуляцией делают одно- и двухконтурными (рис. 5). В одноконтурных системах котел устанавливают в начале контура, а трубную разводку делают справа или слева от него, опоясывая по периметру весь дом или квартиру, при этом длина кольца по горизонтали не должна превышать 30 м (лучше до 20 м). Чем длиннее кольцо, тем больше в нем гидравлические сопротивления (силы трения внутри трубы). В двухконтурных системах котел размещают в центре, а трубную разводку (контуры колец) – в обе стороны от котла, общая длина труб по горизонтали не должна превышать 30 м (лучше – до 20 м). Чтобы получить гидравлически сбалансированную систему, длины колец двухконтурной системы и количество секций радиаторов надо делать примерно одинаковыми.

В зависимости от направления движения теплоносителя в магистральных трубопроводах системы отопления могут быть тупиковыми и с попутным движением воды.

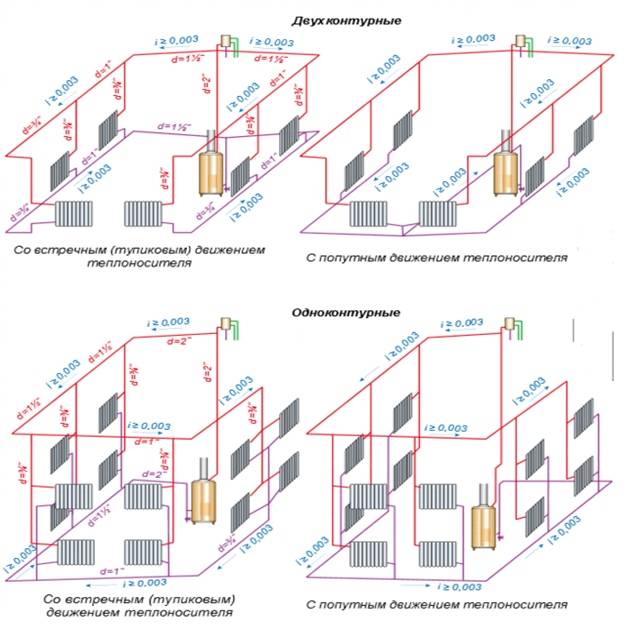

Рис. 5. Схема двухтрубной системы отопления с верхней разводкой и естественной циркуляцией теплоносителя

В тупиковых системах отопления движение горячей воды в подающей магистрали противоположно движению остывшей воды в обратной магистрали. В этой схеме длина циркуляционных колец неодинакова, чем дальше от котла расположен отопительный прибор, тем больше протяженность циркуляционного кольца.

В тупиковых системах добиться одинаковых сопротивлений в коротких и более отдаленных циркуляционных кольцах трудно, поэтому отопительные приборы, близко расположенные к главному стояку, будут прогреваться гораздо лучше, чем удаленные от него. А при малой тепловой нагрузке ближайших к главному стояку циркуляционных колец их гидравлическая увязка становится еще сложнее.

В системах отопления с попутным движением воды все циркуляционные кольца имеют длину протяженность, поэтому стояки и отопительные приборы работают в одинаковых условиях. В таких системах независимо от расположения отопительного прибора по горизонтали в отношении главного стояка их прогрев будет одинаковым. Однако системы отопления с попутным движением воды применяют ограниченно, так как часто при проектировании реальных отопительных систем, учитывающих планировку дома, оказывается, что при монтаже потребуется большее количество труб, чем для тупиковых систем. Поэтому такие системы используют в тех случаях, когда в тупиковой системе невозможна увязка циркуляционных колец между собой.

Чтобы расширить применение тупиковых систем, сокращают протяженность магистралей и вместо одного контура большой длины делают два коротких контура или несколько. В таких случаях обеспечивается лучшая горизонтальная регулировка системы. Балансировку (гидравлическую увязку) отопительных колец контура начинают еще на стадии проектирования системы отопления. Чтобы она работала равномерно, все кольца контура должны иметь примерно одинаковые гидравлические сопротивления, то есть кольцо, расположенное близко к главному стояку, должно иметь почти такое же сопротивление, как и кольцо, удаленное от главного стояка, а сумма гидравлических сопротивлений всех колец не должна превышать величины циркуляционного напора. Иначе циркуляции теплоносителя в системе может не быть.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Разновидности гравитационных схем

Существует четыре схемы монтажа контуров с гравитационной циркуляцией. Выбор определенной разновидности делают с учетом особенностей постройки и требуемой производительности. Для выбора схемы выполняют гидравлический расчет, оценивают параметры котла и определяют диаметр трубопровода.

Закрытая

Принцип работы контуров закрытого типа следующий:

• Нагретый и расширившийся теплоноситель вытесняет воду из отопительного контура.
• Вытесненная вода попадает в расширительный бак закрытого типа. Это емкость с эластичной мембранной перегородкой, разделяющей газовую и водяную камеры.
• Поступившая под давлением жидкость продавливает мембрану и сжимает газ в воздушной камере. При остывании теплоносителя давление снижается, и газ выдавливает жидкость из емкости в трубопроводы.

Главный недостаток такой схемы в зависимости работы сети от объема расширительного бака. В доме большой площади с протяженным контуром придется устанавливать вместительную емкость.

Открытая

Если используется отопление самотеком, схема открытого типа отличается от предыдущей разновидности только конструкцией расширительного бака. В этом случае расширительную емкость можно изготовить самостоятельно из подходящих материалов. Бачок небольшого размера устанавливают на чердаке или высоко под потолком.

Главный минус открытого контура в том, что через расширительную емкость в сети попадает кислород, который способствует коррозии трубопроводов и радиаторов. Еще один недостаток в завоздушивании системы, поэтому на каждый прибор монтируют кран Маевского.

Двухтрубная

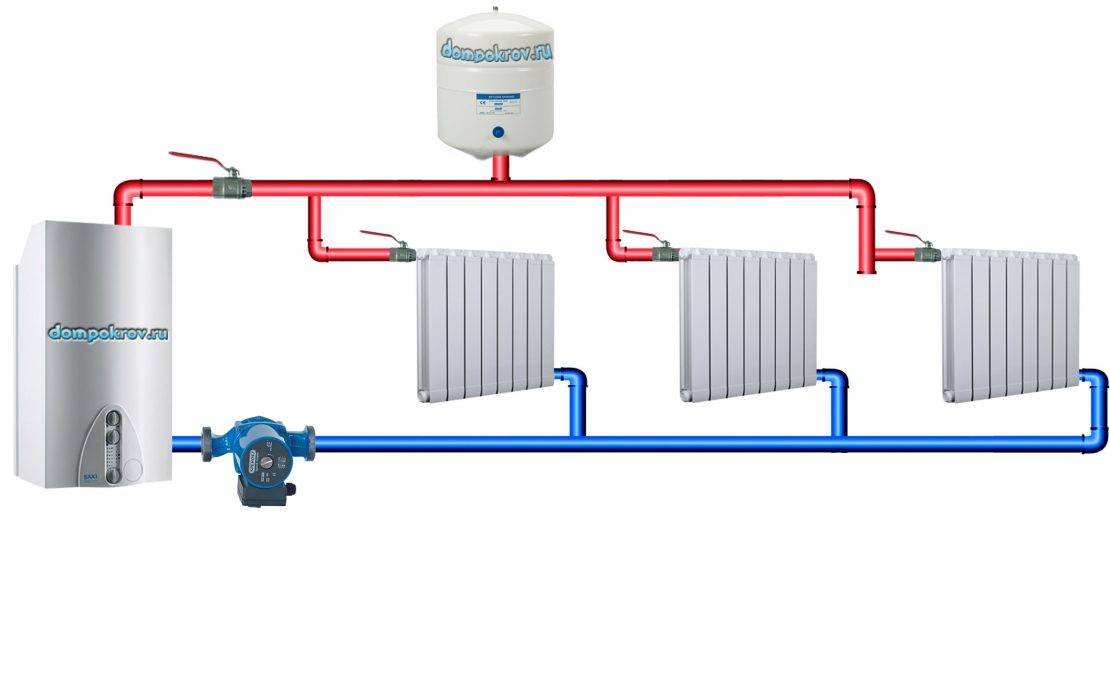

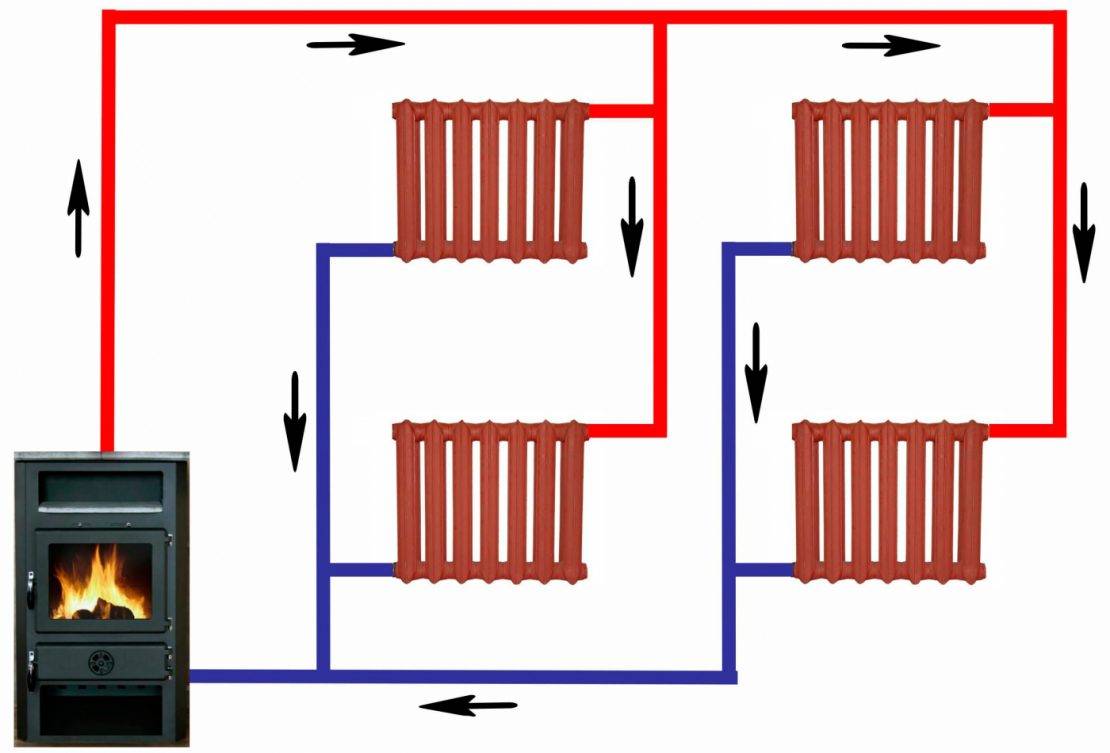

Двухтрубная схема системы отопления частного дома с естественной циркуляцией делается с использованием подающего и отводящего трубопровода, то есть все радиаторы подключаются к разводке параллельно, что способствует равномерному прогреву каждой комнаты и всего дома.

Преимущества двухтрубной разводки:

1. Тепло равномерно распределяется по всему строению.
2. Не нужно устанавливать дополнительные секции для регулировки теплоотдачи приборов.
3. Отрегулировать работу сети с двухтрубной разводкой намного проще.
4. Можно использовать трубы меньшего диаметра, чем при использовании однотрубной разводки.
5. Эффективность и простота конструкции.

Главный недостаток в высокой материалоемкости системы. Перед монтажом нужно провести расчеты. От правильности их проведения и соблюдения технологии монтажа зависит эффективность отопительной сети.

Однотрубная

Однотрубная система отопления одноэтажного дома с естественной циркуляцией применяется редко, потому что не отличается эффективностью. В такой сети каждый отопительный прибор последовательно подключается к трубопроводу. Из-за этого в каждую последующую батарею поступает жидкость с меньшей температурой, чем в предыдущий. Для компенсации тепловых потерь приходится увеличивать количество секций в дальних радиаторах.

Преимущества однотрубной разводки:

• Простота монтажа и использования. Не нужно проводить сложные расчеты для прокладки сети.
• Экономия на материалах, потому что прокладывается только один трубопровод, к которому подключаются все приборы. Обратка поступает от последнего радиатора к котлу.

Главный недостаток однотрубной разводки в необходимости увеличения количества секций в дальних радиаторах, а также в неравномерном прогреве постройки. Удаленные от котла комнаты отапливаются хуже.

2.3. Однотрубные системы отопления с естественной циркуляцией

Рис. 10. Однотрубная система отопления с верхней разводкой и естественной циркуляцией воды (вверху) и конструкции радиаторных узлов (внизу)

Однотрубные системы с естественной циркуляцией теплоносителя делаются только с верхней разводкой подающего трубопровода, в которой отсутствуют обратные стояки (рис. 10). По сравнению с двухтрубными системами однотрубные проще в монтаже, на их устройство требуется меньше труб и они выглядят более красиво.

Однотрубные системы отопления подразделяются на два вида.

По одной схеме – проточной, подающий стояк, как таковой, отсутствует, а радиаторы по высоте дома последовательно соединены друг с другом. Горячая вода подачи последовательно, сверху вниз, протекает через все радиаторы, начиная с верхнего, и в радиаторы нижних этажей поступает охлажденной. Поэтому на верхних этажах жарко, а на нижних – холодно. Чтобы как-то сбалансировать отопительный контур, в нижних этажах ставят радиаторы с большим числом секций. В проточной системе нельзя ставить регулировочные краны, так как при уменьшении или перекрытии крана у того или иного радиатора частично или полностью перекрывается весь стояк.

При такой схеме нельзя регулировать температуру воздуха в помещениях. Если дом двухэтажный, то невозможно осуществить пуск системы отопления только на одном этаже. Проточные схемы отопления были весьма популярны в середине ХХ века, когда основной целью была экономия труб. В настоящее время ее почти не применяют.

При другой схеме с замыкающими участками (байпасами), показанной на рис. 11, из стояка часть воды поступает в верхние радиаторы, а остальная вода направляется по стояку к радиаторам, расположенным ниже. Вода в такой системе остывает чуть меньше, а значит, меньше и разница между температурами на верхних и нижних этажах. Фактически это улучшенная проточная схема, в которой между трубами подключения радиатора сделан замыкающий участок – байпас.

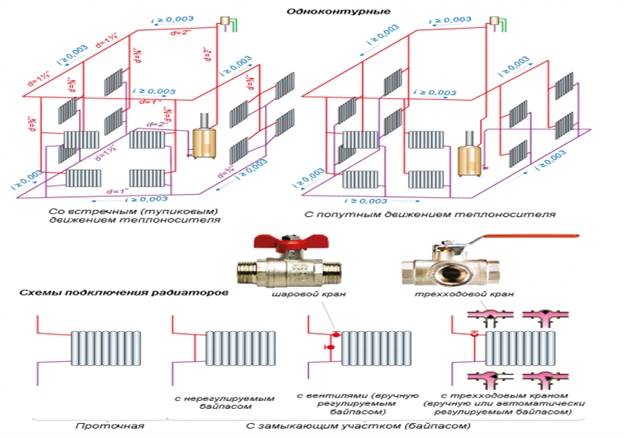

Рис. 11. Схемы присоединения отопительных приборов в однотрубной и двухтрубной системах отопления

Диаметр трубы замыкающего участка делают на один размер меньше, чем диаметр труб подключения радиатора. В результате поступающий сверху теплоноситель разделяется на два потока: одна часть поступает в радиатор, другая через байпас – к нижним радиаторам. Если диаметр байпаса сделать таким же, как и трубы для подключения радиатора, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в радиаторе будет больше, чем в байпасе. Ведь вода всегда течет там, где меньше гидравлическое сопротивление.

При установке байпаса с диаметром, равным диаметрам труб подключения радиаторов для балансировки отопительной системы, количество поступающей в прибор воды регулируется вентилями, которые устанавливаются на трубе подключения и байпасе. Таким образом, закрытием (открытием) вентилей на подающей трубе подключения радиаторов или байпасе можно регулировать поступление теплоносителя в радиатор или стояк. Например, можно полностью отключить радиатор и перенаправить весь теплоноситель в байпас и далее к нижним радиаторам на стояке или, наоборот, закрыть байпас и направить весь тепловой поток в радиатор.

Рис. 12. Схема системы отопления и горячего водоснабжения дома

В современных отопительных системах два вентиля, установленных на подающей трубе и байпасе, заменяют одним, называющимся трехходовым краном. В зависимости от положения закрывающей заслонки, трехходовой кран одновременно открывает путь теплоносителю в радиатор и закрывает поступление в байпас или, наоборот, закрывает байпас и открывает путь к радиатору. Такие краны могут снабжаться электрическим приводом, подключенным к специальному прибору – контроллеру. Контроллер измеряет температуру воздуха в помещении или температуру теплоносителя и отдает команду на трехходовой вентиль, который увеличивает или уменьшает подачу теплоносителя в радиатор, а остальной теплоноситель сбрасывает в байпас.

Как и в системах с двухтрубной разводкой, в однотрубной можно обеспечить тупиковое и попутное движение теплоносителя в обратной магистрали. При попутном движении все кольца отопительного контура становятся одинаковой длины и систему можно сбалансировать. При тупиковом движении делать балансировку температуры теплоносителя очень трудно, поскольку разбалансировка идет не только по длине колец, но и по высоте стояков, чем отличается от двухтрубных систем, где разбалансировка температуры была только по кольцам.
