Как сделать шибер для дымохода своими руками: инструкция по изготовлению задвижки

Функции, назначение и характеристики

Шибер – это перегородка, которая находится внутри дымохода. Она повторяет форму и площадь его сечения и в закрытом состоянии практически полностью перекрывает его. Изменение положения шибера позволяет увеличивать или уменьшать отверстие трубы дымохода, усиливая или ослабляя воздушный поток. С помощью заслонки можно прекратить движение воздуха после растопки печки.

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

Шибер в дымоходе выполняет следующие функции:

• увеличивает силу тяги при сложных погодных условиях;
• повышает интенсивность горения в топке за счет усиления притока кислорода;
• уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
• экономит топливо за счет уменьшения интенсивности горения;
• предотвращает утечку тепла после прогрева каменки.

Несколько слов о прямоугольных задвижках

Прямоугольная задвижка может быть различных размеров от маленьких до самых габаритных, когда длина заслонки достигает до 600 мм. Большие варианты обычно подходят для дымоходов русской печи, каминов, барбекю и т.д. Задача конструкции та же – перекрывать поток в воздуховодах.

Самая маленькая печная задвижка имеет размеры 13х13 см, а самая большая – определяется по индивидуальным требованиям потребителя. Самый популярный размер у этих конструкций 26×13 см, так как именно такие размеры имеет дымоход обыкновенной русской печи.

Благодаря квадратным или прямоугольным печным задвижкам можно не только остановить воздухообмен в трубе, но и отрегулировать интенсивность огня за счет изменения тяги в дымоходе и пропускную способность. С этой целью просто закрывают заслонку не до конца, а потом постепенно оттягивают рукоятку на себя, тем самым контролируя равномерное горение в топке.

Выбор варианта расположения

Существует три основных варианта размещения шибера в дымоходе:

• крепление «труба в трубу»;
• размещение в каминной топке;
• установка в трубе вентиляции.

Кирпичный дымоход с шиберной заслонкой

Если разместить шиберную задвижку в выходном патрубке либо в топке печи, то есть, встроить данный элемент в ее конструкцию, заслонка размещается на отрезке трубы, максимально приближенном к отопительному котлу. Это гарантирует легкость управления им, простоту поворота заслонки. Объясняется это тем, что ручка не будет задевать, ни портал, ни область облицовки. В случае расположения его по варианту «труба в трубу», не требуется дополнительных креплений для соединения с прочими элементами печи.

Если расположить шиберный узел в трубе, предназначенной для вентиляции, исключается перегрев двигателя вентилятора в ходе его эксплуатации.

Обычно предлагаются готовые к установке дымоходы, которые оснащены всем необходимым, в том числе и шиберной задвижкой. В этом случае ее размещают в системе в соответствии с указаниями производителя. Если его не предусмотрено по тем или иным причинам, изготовить и установить данный элемент вполне можно самостоятельно.

Рекомендуем: Градирни открытого и закрытого типов: их конструкция, режимы работы, фото

Как сделать шибер своими руками

Задвижки для регулирования тяги в дымоходах, конструктивно достаточно просты и поэтому их можно изготовить своими руками.

Изготовить шибер своими руками, для кирпичного дымохода – достаточно просто, особенно если этот делается на начальном этапе возведения дымоотводящего канала. Для его изготовления нужно:

1. Выложить первый ряд кирпичной кладки дымохода.
2. Во втором ряду кладки вырезаются пазы, учитывая толщину задвижки.
3. В переднем или боковом кирпиче кладки вырезается углубление для ручки шибера.

Шибер используется готовый, изготовленный из чугуна в заводских условиях. Все пазы для шибера делаются при помощи углошлифовальной машины с кругом по камню.

При возведении дымохода из кирпича и установке в нем заслонки, следует обратить особое внимание на качество кладки. В случае появления щелей их нужно замазать раствором на основе шамотной глины

Поворотная заслонка своими руками

Для кирпичного дымохода можно изготовить и поворотный шибер, но это уже потребует некоторых инструментов, навыков и материала.

• Прежде всего, в необходимом месте произведите замеры сторон внутри дымохода.
• По размерам нужно сварить рамку из стального уголка, с шириной полки 30-40 мм.

• Четко посередине двух противоположных сторон, следует просверлить отверстия для направляющей, диаметром 5- 8 мм.

• По внутреннему размеру рамки, вырезать из металла, толщиной 1 мм, пластину, которая будет служить поворотной заслонкой.

• В зависимости от диаметра отверстий, использовать отрезок прямой стальной проволоки для изготовления поворотной оси. На одном ее конце следует нарезать резьбу для фиксации.

• Проденьте ось в подготовленные отверстия.

• Зафиксируйте ось на рамке при помощи гайки.
• Вложите пластину поворотной заслонки и сваркой, приварите ее к оси, четко по центру.

Последним этапом будет изготовление ручки на поворотную ось. Надеемся, что эта публикация была для вас полезной и теперь вы сможете сделать шибер для дымохода своими руками. Главное – проявить немного терпения, благодаря чему можно сэкономить некоторую сумму, потратив те же деньги на материал. Теперь зная, как это устроено, следует ответить самому себе: есть ли смысл изготавливать его собственноручно, или лучше приобрести устройство заводского изготовления.

На видео показан пример каминного шибера, изготовленного самостоятельно.

Способы усилить тягу дымохода

Назначение регулятора тяги – гасить чрезмерное разрежение в дымоходе. Увеличивать тягу стабилизатор не может. Что же делать, когда тяга явно недостаточна?

Для усиления тяги делают следующее:

1. Проверяют, не забился ли дымоходный канал сажей, прочищают его.
2. Проверяют, имеется ли доступ воздуха в помещение или подвод воздуха с улицы к топке отопительного агрегата. При необходимости открывают форточку или проводят трубу для забора чистого воздуха с улицы.
3. Анализируют, достаточно ли утеплена труба, не подмок ли утеплитель. В случае с современными керамическими или сэндвич-трубами утепление можно считать достаточным, при утеплении стальных труб своими руками возможны неприятные сюрпризы. Традиционные кирпичные трубы также желательно утеплить.
4. Выясняют, есть ли дефлектор на верхе трубы. Нередко установка дефлектора решает проблему.

Если все поиски не привели к решению проблемы, стоит пригласить опытного теплотехника – безопасность семьи превыше всего.

Если вы поменяли отопительный агрегат на более современный (или переложили печь или камин), то необходимо:

• Просчитать минимальные длину и площадь сечения борова в зависимости от мощности отопительного прибора (см. мою статью про расчет дымохода).
• Рассмотреть необходимую высоту трубы в зависимости от расположения относительно конька и зоны ветрового подпора высоких строений и крупных деревьев.
• Если дымоход недостаточной высоты и площади сечения, то его либо нарастить, либо смонтировать дымосос – специальный вентилятор. Он устанавливается на оголовок трубы.
• Если старая труба имеет сечение, намного больше расчетного, эту проблему устраняют при помощи шибера или установки вкладыша. Если труба слишком длинная – также можно использовать шибер.

При замене старой печи или камина на современный котел трубу наверняка придется модернизировать, так как современные котлы имеют большой КПД, агрессивный конденсат и невысокую температуру отходящих газов. Даже твердотопливные современные агрегаты имеют более низкую температуру дыма, чем старые дровяные печи.

Особенности установки шиберных заслонок

Для установки дроссельного шибера необходимо сделать разметку на трубе, чтобы просверлить отверстия согласно сваренной конструкции заслонки.

Для этого нужно обмерить трубу с помощью сантиметровой ленты и сделать отметки для будущих отверстий. Убедившись в симметричности меток, дрелью просверлить отверстия для будущей поворотной ручки.

Установка дроссельного шибера происходит так:

1. Стальной круг заслонки с приваренной трубкой вставляется в трубу дымохода.
2. Через просверленные отверстия в трубе через маленькую трубку продевается металлический прут, конец которого фиксируется болтом и гайкой.
3. Конец прута загибается с помощью плоскогубцев для поворотной ручки.

Далее можно установить полученную конструкцию в трубу дымохода. Для этого на патрубок топки печного отопления надевается первый отрезок трубы, на который сверху устанавливается конструкция с шиберной заслонкой. На шибер надевается следующий фрагмент металлической трубы. Все соединения обрабатываются жидким силиконовым герметиком.

Сверху рамку покрывают раствором и продолжают выкладывать кирпич по стандартной схеме.

Предлагаем ознакомиться Как сделать слив в бане своими руками. Особенности слива в бане, основные правила работы и этапы. Пошаговая инструкция по строительству слива в бане своими руками

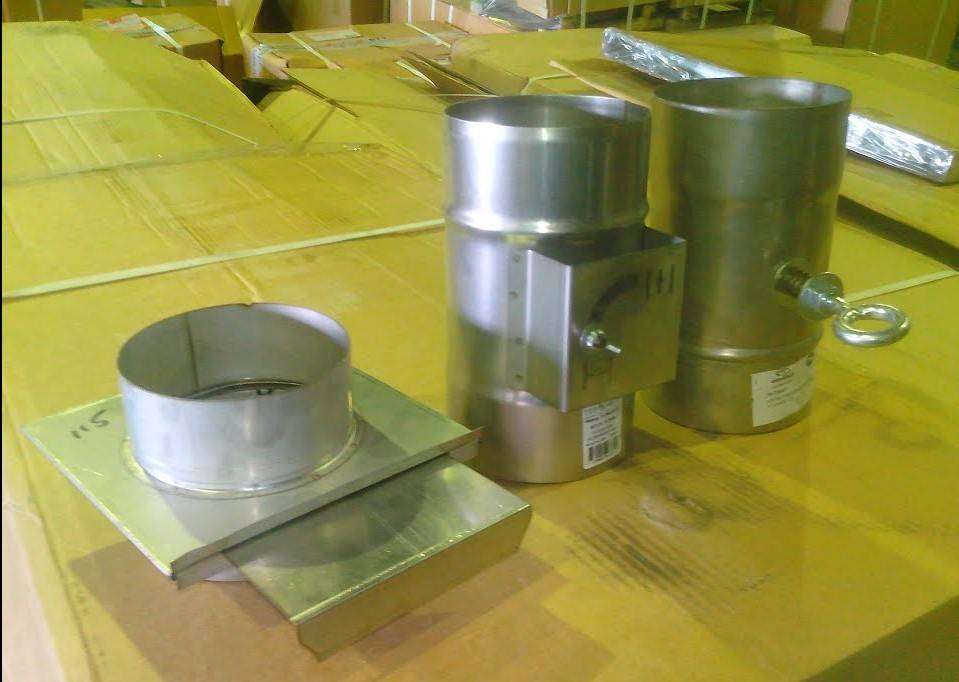

Задвижка для камина или печи бывает нескольких видов:

Выдвижная горизонтальная установка. В этом случае внутри шибера находится пластина, которая выдвигается, в результате чего изменяется размер сечения вентиляционных или дымоходных труб. Этот вид заслонок задействуют при обустройстве кирпичных дымоходов, они отличаются горизонтальным расположением. В пластине имеются специальные мелкие отверстия – они даже в закрытом положении полностью не перекрывают воздуховод. Данная особенность позволяет избежать в будущем возгораний.

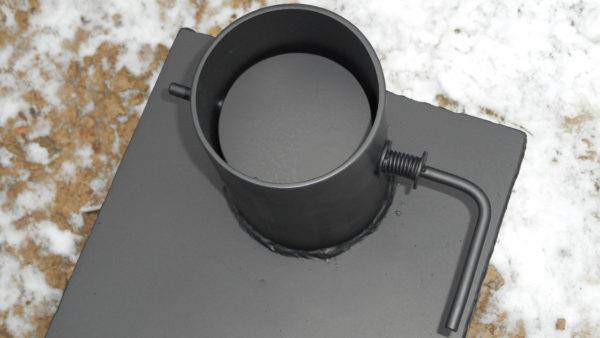

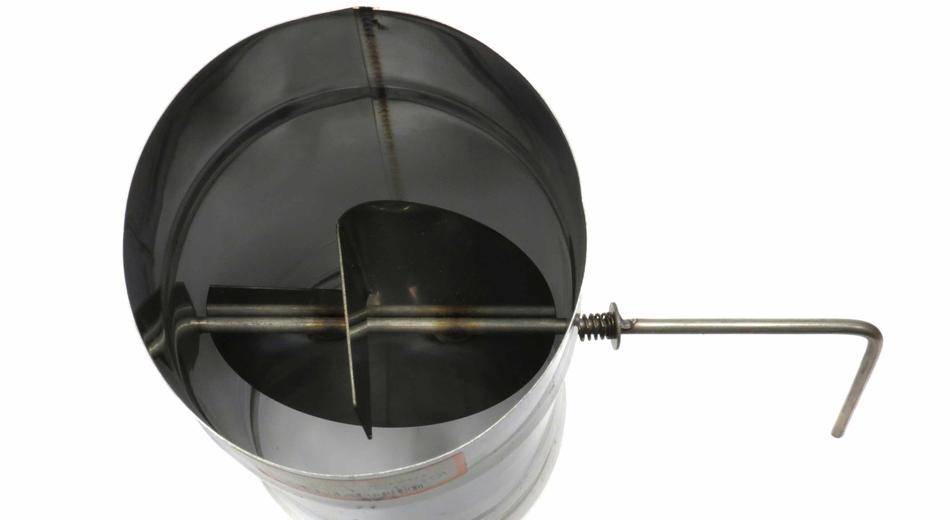

• Классическая дроссельная задвижка поворотного вида. Функционирует такой шибер за счет вращательного движения внутри воздуховода. Состоит такая шиберная установка из металлического корпуса и съемного вращательного диска. В случае длительного применения он может стать неисправным, но заменить деталь будет несложно. Выполнить данную процедуру можно собственными силами. Всю конструкцию дроссельной установки классического типа даже при отсутствии определенных умений по силам сделать своими руками. Это вид шибера отличается удобным использованием, ему не требуется постоянный контроль владельца недвижимости.
• Воздушная шиберная задвижка дымохода. Относится к регулирующим деталям, контролирующим количество топлива в топочной камере. Управление рабочим процессом осуществляется автоматически.

Шибер для дымохода своими руками сделать не сложно, — для этого нужен замер дымоходной трубы, по этим размерам вырезать фрагмент, который и будет заслонкой. Для заслонки лучше выбрать нержавеющую сталь, высверлить в ней отверстие или вкрутить какую-нибудь симпатичную ручку, главное, чтобы она выдерживала некоторую температуру.

Сделать любой шибер для дымохода своими руками не составляет труда, даже поворотный, но при установке на готовые печи или камины приходится разбирать кирпичную кладку. Даже при монтировании в баню тоже придется повозиться с замерами и установкой.

• При монтаже шибера на этапе устройства кирпичной кладки рамку располагают на высоте 6-8 рядов от основания трубы;
• Рамка должна стоять ровно, не перекрывая контуром дымохода;
• В нержавеющих дымоходах задвижка монтируется по технологии «труба в трубу». Необходимо согласовать ее размеры с диаметром канала;
• Важный нюанс- заслонка устанавливается на неутепленном участке дымоотвода;
• Высота от топки до шибера не должна превышать 1м (для металлических каналов);
• Высота трубы от пола до задвижки -1.8-максимум 2м (для кирпичных);
• Заслонка в пазах должна двигаться свободно;

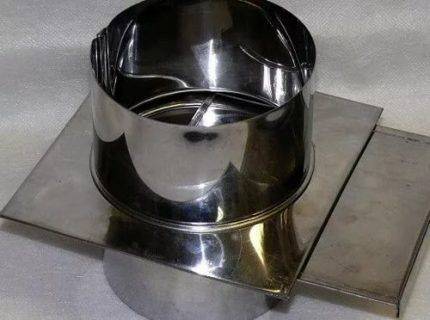

Шибер, выполненный из нержавеющего листа обычно отполирован до идеальной гладкости. Сажа оседает на нем плохо, но все-таки оседает. Поэтому периодический его необходимо чистить.

Горизонтальную задвижку можно очищать просто выдвинув ее по максимуму и нанеся специальный раствор. Поворотный — чистится через дымоход специальным пластиковым ершиком. Так же следует следить за свободным передвижением заслонки по направляющим. Разрешается их периодически смазывать антикоррозийным составом.

Советы по выбору шиберной заслонки

Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.

Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:

• в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
• существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
• категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.

Поворотное устройство — наиболее приемлемый вариант для системы, потребляющей газ

Специалисты рекомендуют выполнить тщательный замер сечения дымоотводного канала перед тем, как приобретать шиберное изделие. Пожалуй, это является основным, что необходимо выполнить перед приобретением шибера.

Как сделать шиберную задвижку своими руками

Рассмотрим, как сделать оба варианта задвижек для дымоходов – выдвижной и поворотный. Каждый из них имеет свои нюансы изготовления и монтажа. Начнем с выдвижного вида.

Подготовка материалов и инструментов

Для создания простейшей модели выдвижного шибера подойдет оцинкованная сталь. Она обладает небольшим весом, благодаря гладкой поверхности легко очищается от сажи, а при необходимости движущуюся часть легко можно заменить.

Миллиметровая сталь не подойдет, так как она легко прогибается, и при деформации возникнут затруднения с задвиганием пластины в дымоход. Минимальная толщина листа – 1,5 мм, а лучше 2-2,5 мм

Главные инструменты – сварочный аппарат, электроды, болгарка, ножницы по металлу (выбираем в зависимости от толщины листа), дрель со шлифовальным диском, сверла по металлу, напильник. Работы лучше выполнять на рабочем верстаке с тисками. Кроме прочего понадобится лист бумаги для шаблона, рулетка, маркер.

Составление схемы (чертежа)

К снятию размеров нужно отнестись серьезно, так как даже несколько миллиметров могут стать причиной неправильной работы дымохода. Чтобы узнать габариты рамки, следует рулеткой измерить сечение дымоотводного канала – оно будет совпадать с размерами внутренней стороны рамки. К этому значению следует прибавить по 20-30 мм с трех сторон и высчитать наружную сторону рамки.

Чертеж заслонки с проволочной рамкой. Рамку из проволоки сложнее закрепить на кирпичной кладке, чем профиль с плоскими широким сторонами

Чтобы задвижка выдвигалась легко, без усилий, она должна по ширине быть чуть уже ширины рамки (если учитывать внешние стороны). Для упрощения расчетов необходимо начертить схему конструкции и обозначить все возможные размеры, чтобы в дальнейшем, во время работы с металлом, ориентироваться по ним.

Для металлических труб обычно совмещают конструкцию плоской заслонки с фрагментом дымоотвода, расположенным перпендикулярно.

Размеры конструкции для трубы прямоугольного сечения. Задвижка должна полностью перекрывать дымоотвод, но при этом иметь небольшие отверстия для проникновения воздуха, просверленные дрелью, или зазор

Для кирпичных дымоходов достаточно плоской рамы из проволоки или профиля с двигающейся по направляющим (двум параллельным сторонам) задвижкой.

Разметка и вырезание деталей

Определив точные размеры, вырезаем раму для шибера. Если дымоход небольшой (например, в бане или в летней кухне), можно использовать толстую проволоку, согнув ее в виде буквы П.

Более обстоятельная рама – это прочный угловой профиль. Чтобы его сделать, вырезаем из листовой стали полосу и сгибаем ее вдоль под углом 90º. Чтобы придать профилю нужную форму, в местах, где намечены углы, одну из плоскостей разрезаем. При сгибании получаем рамку. Места сгибов привариваем.

Далее вырезаем саму заслонку. Она должна быть примерно на 5-10 мм быть уже ширины рамы. Длину подгоняем так, чтобы в закрытом состоянии наружу выглядывал только небольшой фрагмент задвижки. Оформить его можно по-разному: в виде ушка с отверстием или просто подогнутого края.

Края вырезанного шибера зачищаем диском, чтобы процесс закрывания/открывания проходил легко и бесшумно. Красить детали нельзя.

Этапы установки задвижки

На фото показаны этапы установки шибера заводского производства. По тому же принципу монтируется и самодельное устройство.

Галерея изображений Фото из В соответствии со схемой устройства печи определяем место установки шиберной заслонки и отмечаем кирпичи, которые необходимо подрезать

Достаем кирпичи, служащие основанием для монтажа заслонки, и подрезаем их по размерам рамки шибера болгаркой

Для фиксации задвижки используем раствор для кладки. Наносим его на место монтажа, а затем – на края рамки сверху

Задвижка «встала» на одном уровне с остальными кирпичами, поэтому препятствий для дальнейшей кладки нет, она производится в обычном порядке – по схеме порядовки

Шаг 1 – определение места монтажа

Шаг 2 – обрезание кирпичей по периметру отверстия

Шаг 3 – посадка шибера на раствор

Шаг 4 – кирпичная кладка над шибером

Высота установки заслонки во многом зависит от конструкции печи, в банных печах она ниже, в отопительных для дома – выше. Минимальная высота – 0,9-1 м от пола, максимальная – около 2 м.

Изготовление и установка шибера своими руками

Необходимые материалы и инструменты

Для самостоятельного изготовления и установки шибера любого типа из нержавеющей стали нам понадобятся следующие инструменты:

• Болгарка;
• Абразивные круги- отрезной и шлифовальный;
• Дрель;
• Метчик и масло для смазки резьбы;
• Молоток;
• Плоскогубцы;
• Тиски;
• Сварка и электроды;
• Керн;
• Рулетка;
• Циркуль;
• Маркер.

И материалы:

Лист нержавейки (предпочтительнее отечественная марка 12×18н10т, либо импортная AISI304, они дороже в цене, но служат на порядок дольше).

Толщина листа 1.5-2.5мм;

• Нержавеющая трубка 6мм;
• Болты 8мм -2 шт;
• Металлический прут для рамки.

Перед изготовлением необходимо нарисовать чертеж либо схему будущей задвижки.

Примерные схемы приведу ниже:

Расчет размеров

Снимать размеры нужно очень тщательно, зазор даже в несколько миллиметров может стать причиной неправильной работы дымоотвода.

Действия пошагово:

• Измеряем рулеткой размеры внутреннего сечения канала;
• Прибавляем к полученному результату по 20-30 мм –получится наружный размер рамки;
• Не забудьте в готовой задвижке сделать проем для выпуска газа;
• Следует точно размечать положение отверстий по сварку.

Размеры для поворотного шибера сведем в таблицу:

Что такое шиберная заслонка

Немецкое слово Schieber в русском языке не изменило ни произношения, ни смысла. Если говорить конкретно о печном отоплении, то шибером, а также шиберной заслонкой называют устройство запорного типа, которое перекрывает дымоходный канал.

При обустройстве дымоотводного канала задвижку устанавливают в верхней части основания, которое находится в помещении, чтобы при необходимости можно было вручную регулировать перемещение газов, а вместе с тем и качество тяги.

Так выглядит шибер в выдвинутом виде. В задвинутом состоянии (когда печь уже протоплена) задвижку почти не видно, наружу выступает только ее «ушко»

Заслонка на дымоходном канале обязательна при традиционном варианте кирпичной печи. Задвигая ее частично или полностью, можно уменьшать тягу или перекрывать движение нагретых газов.

Полностью заслонку задвигают тогда, когда печь протоплена и вредные для здоровья газы перестают поступать в канал. Известны случаи гибели людей, угоревших от рано «закрытой» печи.

Если опоздать с закрыванием заслонки, тепло от нагретых кирпичей будет уходить в трубу, и температура в помещении быстро снизится. Вовремя задвинутый шибер – гарантия того, что в доме как минимум сутки будет тепло. Как известно, в деревенских домах в холодный сезон затапливать печь приходится каждое утро.

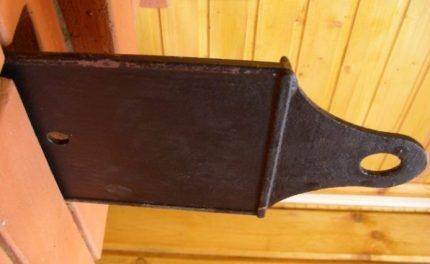

Стальная шиберная задвижка заводского производства диаметром 200 мм. Для упрощения монтажа продается вместе с фрагментом стальной трубы, во встроенном виде

Существует мнение, что заслонки, обязательные для кирпичных печей, абсолютно не нужны для устройства печей из стали (хотя и предлагаются производителями), а также для моделей с установленным дефлектором.

Аргументом против их использования является тот факт, что дымоход при закрытой задвижке быстро засоряется сажей. Верхняя его часть охлаждается от поступающего в трубу холодного воздуха, который при контакте с горячей стальной трубой образует большое количество конденсата. Такая ситуация требует более частой чистки дымохода.

Изготовление своими руками

При желании шибер любого типа можно сконструировать своими руками. Для работы нужен сварочный аппарат и болгарка. Первоначально нужно снять точные замеры трубы, чтобы задвижной клапан плотно не входил в трубу. При несоблюдении требования возникает риск заклинивания заслонки при нагреве трубы. Слишком большой зазор приводит к сложностям регулировки тяговой силы.

Материалы, применяемые при изготовлении шиберной задвижки для дымохода поворотного типа:

• заготовки трубы из нержавейки с внутренним диаметром 6 мм;
• гвозди;
• лист нержавеющей стали шириной 2 мм;
• болты диаметром 8 мм.

Изготовление:

1. Измерив внутренний диаметр трубы, перенести размеры на лист стали.
2. Вырезать круги, отшлифовать.
3. Заготовку примерить к заслонке и отрезать нужный участок.
4. Рассверлить отверстия для резьбы.
5. Приварить заслонки к трубе.
6. Нанести отверстия на дымоход, установить заслонки.

Для изготовления самодельного шибера выдвижного типа потребуется заготовка задвижки, направляющая рамка. Задвижной элемент предварительно вырезается по нужным размерам, соответствующим габаритам дымоотвода. Одну сторону согнуть для облегчения движения при эксплуатации. Произвести шлифовку. Вырезать пластину для задвижного элемента. Детали соединить сваркой и закрепить на трубе.

Изготовление выдвижного шибера

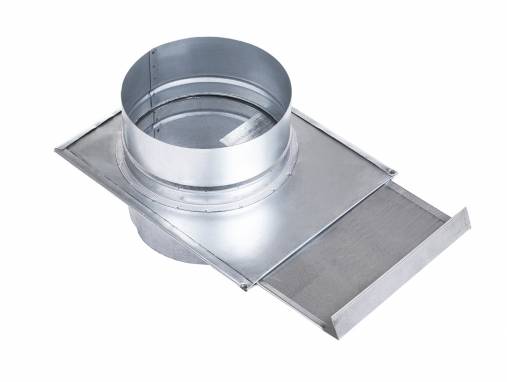

Шибер выдвижной

Конструкция шибера состоит из самой задвижки и направляющей рамки. Сначала необходимо измерить внутреннее сечение трубы или кирпичного дымохода. Согласно замерам, вырезают из листовой стали 4-5 мм толщиной задвижку прямоугольной формы. С одной стороны делают продольный сгиб шириной 20-30 мм, чтобы заслонку было удобнее выдвигать. Все срезы тщательно шлифуют, одновременно уменьшая размеры изделия на 1-2 мм с каждой стороны. Это обеспечит свободное движение заслонки внутри дымохода.

Схема шибера

Если дымоход стальной и имеет прямоугольную форму, рамку делают из стальной полосы толщиной 2 мм и шириной 30-35 мм. Полосу сгибают вдоль, оставляя зазор по толщине пластины, затем надрезают в двух местах под углом 45 градусов и придают П-образную форму. Зазоры в местах надрезов заваривают встык. Концы самодельного профиля соединяют двумя отрезками металла, расположив их так, чтобы между ними свободно проходило полотно задвижки. Должна получиться прямоугольная рамка с пазами для шибера. При этом внутренний периметр рамки обязательно должен равняться сечению дымохода.

Изготовление задвижки шиберной

Готовая конструкция шибера для круглого дымохода

Теперь листы необходимо соединить сваркой с трех сторон по периметру так, чтобы отверстия под трубу совпадали, а между верхним и нижним листом оставался зазор 4-5 мм. После этого остается только вставить задвижку и закрепить шибер на трубе.

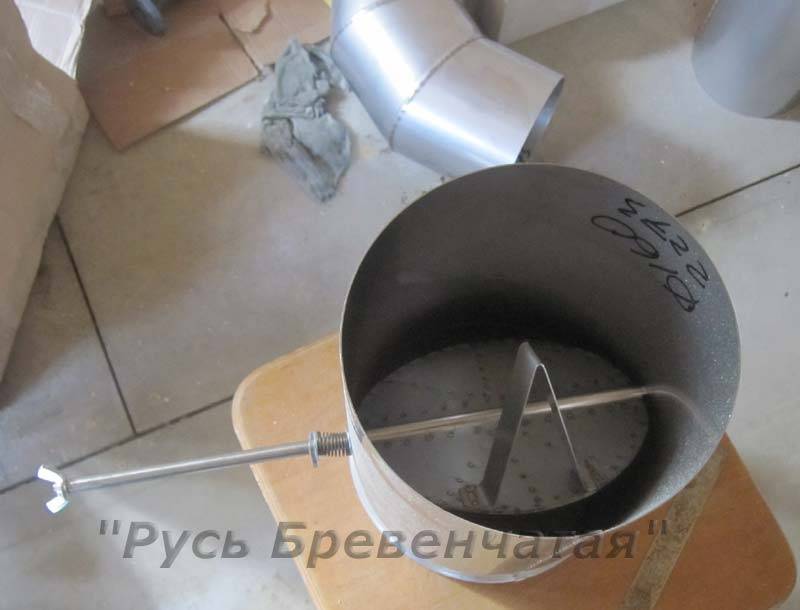

Инструкция по изготовлению дроссельного шибера

Чтобы сделать поворотную шиберную заслонку, потребуется больше инструментов и времени. Чаще всего этот тип шибера используется для металлического дымохода для современных каминов и металлических отдельно стоящих печей.

Набор инструментов для работы:

• болгарка;
• дрель;
• плоскогубцы;
• сварочный аппарат;
• циркуль;
• рулетка;
• маркер для разметки.

Для изготовления шибера нужна листовая сталь толщиной до 3 мм, нержавеющая труба внутренним диаметром 6 мм, крепежные изделия (болты, гайки) 8 мм, металлический прут.

1. Сначала измерить внутренний диаметр трубы дымохода с помощью циркуля.
2. Согласно ему начертить окружность на листовой стали.
3. Болгаркой вырезать круг.
4. Вырезанный фрагмент поместить в трубу и проверить плотность прилегания. При необходимости доработать заслонку шлифовальным диском.
5. Металлическую трубку диаметром 6 см положить на круг по центру и сделать на нем метки, отступив по 3 мм с каждой стороны круга.
6. Отрезать трубку болгаркой.
7. В полученном отрезке трубы с обеих сторон рассверлить резьбу до 6,8 мм.
8. В стальном круге высверлить отверстия под сварку (одно – по центру, два – в 1 см от края с противоположных сторон).
9. Приварить трубку с резьбой к стальной окружности.

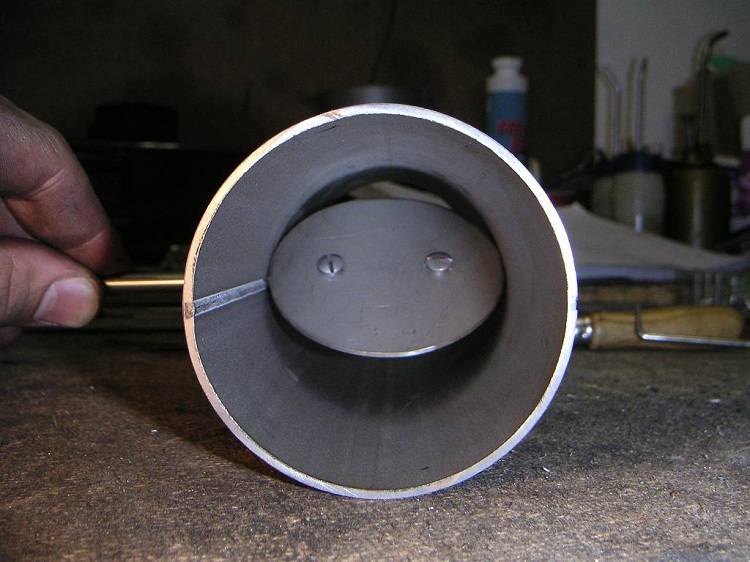

Шиберная дроссельная заслонка готова, осталось установить ее в трубе дымохода.

Технология изготовления

Сначала свариваются четыре стороны рамки, для создания которой используется стальной уголок с шириной грани примерно 40 мм.
К отверстиям, высверленным под поворотную ось, привариваются втулки, которые отрезаются от полудюймовой трубки

При этом важно обеспечить свободное поворачивание, но исключить болтание направляющей оси.
Заслонка вырезается из куска листовой стали, толщина которого не должна превышать 3 мм, с последующей обработкой срезов. Выполняется сварка подготовленной детали к зафиксированной во втулках оси.

Зазор между сторонами рамки и заслонкой не должен превышать 1 мм. Чтобы задвижку можно было принудительно удерживать в закрытом состоянии, рамка оснащается ограничителем. Рукоятку для направляющей оси обычно изготавливают из латунной детали, которую нужно посадить на резьбу, или стального элемента, прикрепив его к проволоке посредством сварки.

Такой вариант создания поворотного шибера позволит сохранить привлекательный внешний вид камина и обеспечит хорошую тягу в дымоходе.

Преимущества и недостатки

Дымоход нужно регулярно чистить от сажи, чтобы заслонка работала

Как и любые инженерные конструкции, печные заслонки имеют свои плюсы и минусы.

К числу достоинств относится:

• возможность регулировки тяги;
• экономия горючего за счет уменьшения объема подачи воздуха в топку;
• сохранение тепла печи после перекрытия дымохода;
• блокирование задувания ветра.

Недостатки конструкций:

• изделия дроссельного типа ненадежны, могут клинить и не закрываться от налипания сажи;
• поворотные устройства затрудняют, а иногда делают невозможной чистку каналов;
• правильная регулировка требует опыта и навыков.

Что такое шиберная задвижка

Шибер для вентиляции – это специальный клапан, основная задача которого заключается в полном или частичном перекрытии воздушных потоков или же сыпучих и жидких материалов. Детали подобного рода, помимо систем вентиляции, также широко используются в различных водоотводах, каналах сточных вод и т.д.

Существует две основных разновидности описываемого механизма: горизонтальный и поворотный шибер. Второй также иногда упоминается как «дроссельная заслонка». В отличие от механизма горизонтального типа, она достаточно ненадежна, поэтому к ее использованию прибегают только лишь в тех случаях, когда установка горизонтального шибера невозможно по технически причинам.

Задвижка воздуховода чаще всего используется в дымоходах, созданных из кирпича или стали. Для обеспечения полного закрытия канала, она обладает перфорированной формой. Это требования обязательно для выполнения в целях соблюдения противопожарных требований безопасности. Также стоит отметить, что существуют автоматические задвижки воздуховода с электроприводом. Процесс закрытия и открытия такого механизма осуществляется дистанционно по нажатию одной кнопки.

Недостатки

Шиберная заслонка и ее недостатки:

• В некоторых системах каминов она является единственным регулятором горения. Это плохо.
• При прямом дымоходе от топки тяжело прочищать канал от сажи (через топку).
• Нужны знания — понимание дымохода, работы камина, процесса и режимов горения, изменения тяги и последствия.
• С течением времени в кустарных моделях может «заедать» (при нагревании или если в направляющих застряли кусочки сажи). Часто в дымоходе шибер на трубу печи типа сэндвич может заклинивать из-за неравномерного температурного расширения наружной и внутренней трубы. Иногда, шибер «заедает» от неграмотного монтажа.

Изготовление шибера своими руками

И выдвижной, и поворотный шибер можно изготовить самостоятельно, если есть сварочный аппарат и болгарка. Собрать обе конструкции несложно, главное здесь – точность замеров. Если задвижка будет слишком плотно входить в трубу, ее может заклинить при воздействии высокой температуры. Если же между пластиной и трубой оставить большой зазор, это затруднит регулировку тяги.

Изготовление выдвижного шибера

Конструкция шибера состоит из самой задвижки и направляющей рамки. Сначала необходимо измерить внутреннее сечение трубы или кирпичного дымохода. Согласно замерам, вырезают из листовой стали 4-5 мм толщиной задвижку прямоугольной формы. С одной стороны делают продольный сгиб шириной 20-30 мм, чтобы заслонку было удобнее выдвигать. Все срезы тщательно шлифуют, одновременно уменьшая размеры изделия на 1-2 мм с каждой стороны. Это обеспечит свободное движение заслонки внутри дымохода.

Если шибер устанавливается в кирпичный дымоход, рамку можно сделать из толстой стальной проволоки, например, диаметром 6 мм. Для этого проволоку просто выгибают буквой П по размеру отверстия.

Если дымоход стальной и имеет прямоугольную форму, рамку делают из стальной полосы толщиной 2 мм и шириной 30-35 мм. Полосу сгибают вдоль, оставляя зазор по толщине пластины, затем надрезают в двух местах под углом 45 градусов и придают П-образную форму. Зазоры в местах надрезов заваривают встык. Концы самодельного профиля соединяют двумя отрезками металла, расположив их так, чтобы между ними свободно проходило полотно задвижки. Должна получиться прямоугольная рамка с пазами для шибера. При этом внутренний периметр рамки обязательно должен равняться сечению дымохода.

Изготовление задвижки шиберной

Готовая конструкция шибера для круглого дымохода

Для круглого дымохода шибер изготавливается немного иначе: берут 2 одинаковых металлических листа толщиной 2 мм, в центре вырезают круглые отверстия по диаметру трубы, отдельно вырезают пластину задвижки.

Теперь листы необходимо соединить сваркой с трех сторон по периметру так, чтобы отверстия под трубу совпадали, а между верхним и нижним листом оставался зазор 4-5 мм. После этого остается только вставить задвижку и закрепить шибер на трубе.

Сделать самому или заказать?

Приобретать готовое приспособление или изготовить его самостоятельно выбирают, исходя из типа дымового канала, материала и этапа готовности. Легче устанавливать в дымоход шибер одновременно с возведением кирпичной трубы. В трубах из нержавеющего металла лучше использовать заводское изделие.

В продаже не всегда есть устройства, подходящие по параметрам к индивидуальному дымоходу. В таком случае задвижку мастер конструирует самостоятельно. Изготавливать шибер своими руками рекомендуется, если хозяин имеет навыки обращения с болгаркой, дрелью, работы по металлу не вызывают вопросов. Недостаток знаний и умений служит поводом обратиться в магазин для приобретения готовых шиберных конструкций.

Дымоходная труба с шибером (Фото: Instagram / feanor_ra)

Изготовление своими руками

Считается, что удобнее использовать заводские шиберы — сейчас их можно подобрать практически под любую конструкцию дымохода. Но при желании и выдвижной, и поворотный шибер возможно сделать своими руками. Для этого понадобится болгарка и хороший сварочный агрегат.

Если заслонка будет входить в трубу чересчур плотно, её может заклинить от жары. Если же между пластиной и трубой останется слишком много пространства, регуляция тяги заметно усложнится.

Выдвижной вариант

Самодельный выдвижной шибер должен включать в себя два элемента — саму заслонку и рамку. Прямоугольную заслонку можно вырезать из листа стали толщиной около 5 мм. С одной её стороны также нужно сделать сгиб шириной от 20 мм, чтобы изделие было проще держать, задвигать и выдвигать.

Все кромки на заслонке необходимо тщательным образом отшлифовать. Эта процедура должна обеспечить шиберу лёгкость движений внутри дымохода.

Если дымоход сделан из стали и выполнен в форме квадрата или прямоугольника, рамку делают из стальных полосок толщиной 2 мм и шириной от 30 до 35 мм. Их разрезают и сваривают таким образом, чтобы получилась подходящих размеров заготовка в виде буквы П. Затем концы этого профиля соединяют ещё двумя полосками металла. Причём располагают их таким образом, чтобы между ними без затруднений двигалось полотно заслонки. В итоге должна получиться ровная рамка с пазом. Внутренний периметр рамки обязан быть равен размерам дымохода.

Круглый выдвижной шибер делается по другому принципу. Для него берут два стальных листа (толщина 2 мм). Потом в каждом из этих листов вырезают отверстие, идентичное диаметру трубы. Листы необходимо соединить сваркой с трёх сторон так, чтобы границы отверстий совпадали и чтобы между листами тем не менее сохранялся зазор примерно в 5 мм. Именно в этот зазор будет вставляться пластина задвижки (она подготавливается отдельно).

Поворотная конструкция

Поворотная вариация шибера создаётся из стальных уголков и листов стали такой же толщины, как для выдвижной конструкции:

• в соответствии с результатами замеров дымохода из двух уголков сваривают раму;
• в центре одной из четырёх сторон рамы сверлят отверстие диаметром в несколько миллиметров под поворотную ось. Такого же размера отверстие надо просверлить и на второй, параллельной стороне;
• из стали вырезается пластина для шибера, причём она должна идеально сочетаться с уже готовой рамой;
• чтобы создать поворотную ось, следует взять подходящий отрезок толстой проволоки (допустим, 6 мм в диаметре). Длина этого отрезка обязательно должна превышать длину рамки как минимум на 5 см;
• далее на одном конце металлического прута оси следует плашкой сделать резьбу. Потом этот прут нужно продеть в отверстия на раме и зафиксировать гайкой;
• теперь следует заняться пластиной — обработать срезы, отшлифовать и вставить в раму.

Следующий этап — приваривание поворотной оси к пластине. Кроме того, чтобы ось не болталась слишком свободно, можно в отверстие вставить ещё и металлические втулки. Напоследок для большего удобства рекомендуется сделать из чего-нибудь ненужного ручку для проволоки оси.
