Сенсорный выключатель света: зачем он нужен, виды, маркировка, выбор и подключение

Установка подрозетника

Монтаж выключателей начинается с установки подрозетников (по-другому их называют монтажными коробками). Это, пожалуй, самая простая часть во всём процессе, никаких особенных строительных навыков здесь не нужно, всё делается легко и просто своими руками.

В бетонные, кирпичные, каменные либо блочные стены монтажную коробку устанавливают на гипсовый раствор (в крайнем случае, на штукатурку). Гипсовым раствором намажьте отверстие внутри, быстренько установите подрозетник и замажьте оставшиеся пустые пространства. Гипс застывает за считанные минуты.

Главное, не забыть, что к этому моменту в подрозетник уже должны быть заведены провода!

Когда стены из гипсокартонных листов, то процесс монтажа упрощается. Надо только приобрести специальный подрозетник с крепёжными лапками, вставить его в отверстие и винтами затянуть.

Хорошая видео-инструкция по установке подрозетников:

и по сверлению отверстий под них:

Основное назначение выключателя


Задача устройства – замыкать либо размыкать электрическую цепь, включая тем самым осветительный прибор Выключатель света – это устройство для коммутации проводников, которое соединяет и разъединяет цепь электропроводки. Стандартные модели подключают к цепи с определенными параметрами. Характеристики механизмов и проводки должны соответствовать, иначе возникнут замыкания и другие проблемы.

Коммутаторы рассчитаны на конкретные пределы нагрузки напряжения и проводимого тока. Уточнить параметры устройства можно в технической инструкции или посмотреть на корпусе. Главная задача выключателя – подавать питание к светильнику и прекращать подачу, если в осветительном приборе нет необходимости. Современные виды выключателей существенно отличаются друг от друга по многим параметрам.

Способ управления устройством: виды

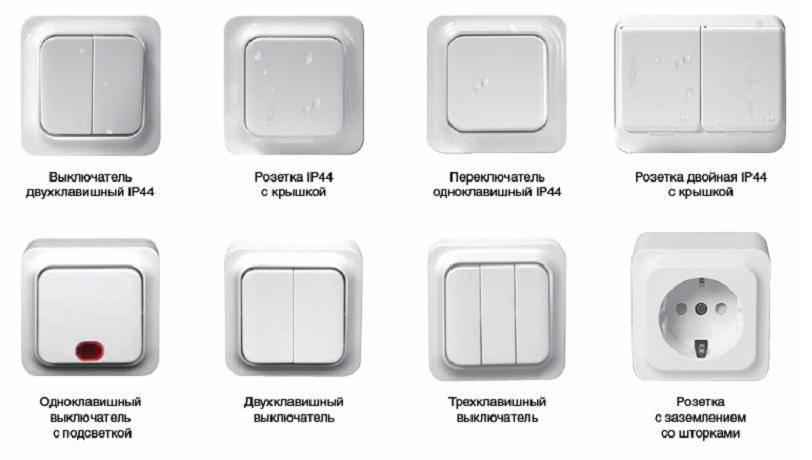

По типу управления выделяют кнопочные, веревочные, сенсорные, со встроенным дистанционным управлением, с датчиками и другие устройства.

Клавишные

Используются для управления освещением комнаты. Массово устанавливаться начали недавно, поэтому в интерьере смотрятся оригинально. Плюсы – срок службы, цена, комфорт. Состоят из корпуса и качающегося механизма с пружиной.

Шнуровые

Пик популярности таких коммутаторов пришелся на 70-е года прошлого века. Сегодня используются редко. Включаются и выключаются такие приборы, если дернуть за шнурок, который закреплен на поворотном рычаге, взаимодействующем с двигающейся контактной колодкой.

Кнопочные ретро старого образца

Работают по принципу ключа – первое нажатие замыкает контакт, а второе размыкает. Используются в настольных и напольных приборах, также в настенных моделях.

Сенсорные

Это инновационное поколение приборов управления светом. Для работы используются микросхемы, благодаря которым продлевается срок службы и исключается возможность возникновения короткого замыкания. Работают при касании. Так же в режиме кнопки или ключа.

С дистанционным управлением

При помощи пульта дистанционного управления выключатель управляется на расстоянии. По радиоканалу от пульта передается сигнал на осветительный прибор.

Выключатель выступает в качестве приемника сигнала. Пульт может быть выполнен в различных корпусах, для домашнего использования делается в виде брелка.

Дополнительно в схеме часто используют микроконтроллеры, расширяющие диапазон: регулирование интенсивности, таймер.

Со встроенными датчиками

Такие коммутаторы содержат детекторы, которые анализируют параметры окружающей среды. Используются датчики движения, которые анализируют, находится ли в зоне видимости объект. Сигналы с датчика поступают на контроллер, обрабатываются, а затем срабатывает выключатель. Подобные устройства можно программировать. Активно используются в системе «умный дом».

Проходные или перекидные устройства

Это вид клавишных моделей. Разница в том, что они не замыкают контакты, а переключают. К перекидным выключателям подсоединяют сразу несколько осветительных приборов.

Отличительные черты сенсорного устройства

Электронный прибор относится к высокотехнологичному поколению приборов, основное предназначение которых — управление иллюминацией. Принцип его работы основан на регулировке тока с помощью микросхемы, в обычных же переключателях применяются скользящие контакты стандартного типа.

За счет такой платы исключается образование короткого замыкания. Это значит, что существенно повышается эксплуатационный срок ламп, а также ресурс самого выключателя.

Бытовые модификации электронных коммутационных приборов используются в сетях с напряжением 220 В. Их применяют для подключения бра, управления и регулировки подсветки или основной иллюминации

Максимальное удобство управления осветительными устройствами — основное преимущество сенсорного (электронного) выключателя.

Он отличается от обычного наличием специального датчика, который и послужил основой для наименования этого вида. Сенсор, расположенный в конструкции, фиксирует излучаемое тепло рук, реагирует на касание или же на звуковой сигнал.

Сенсорные механизмы можно встретить в повседневной жизни практически повсеместно. Этот современный датчик позволяет осуществлять контроль различных действий

Поскольку самостоятельно сенсорный воспринимающий элемент не способен воспроизводить сигналы, достаточные для начала регулировки светотехники напрямую, в устройстве используются усилительные приборы. Такими проводниками являются транзисторы или другие альтернативные элементы.

Для распределения усилителей используется способ каскадного размещения:

  1. Первое место в цепи, сразу после датчика, занимает транзистор с высокой чувствительностью и низкой мощностью.
  2. Следующим в колебательном контуре идет аналогичный механизм, однако с более низкой восприимчивостью, но с мощностью достаточной для передачи большой нагрузки на элемент.

Довольно часто в электронных переключателях применяется гальваническая изоляция управляющей цепи, где контрольный сигнал посылается посредством оптического излучения — оптопары. Таким образом, осуществляется отделение хрупкой части механизма, а именно датчиков от силовой.

Также возможно применение и радиодиапазона, где отправка команд выполняется через протоколы эфира задействованной беспроводной сети, например, BlueTooth или Wi-Fi.

Датчик обладает силой тока всего в несколько единиц миллиампер, что является недостаточным даже для передачи сигнала на базу транзистора. Поэтому для отправки команды в сенсорном выключателе применяются усилители

Питание активных элементов, входящих в состав электронного выключателя, может осуществляться с помощью батареек или электросети. Однако для второго варианта потребуется производить определенные манипуляции для выпрямления сетевого напряжения с последующим его обрезанием до требуемого уровня.

Самый простой пример – полупроводниковый диод Зенера. В редких случаях можно встретить встроенный полноценный импульсный блок питания.

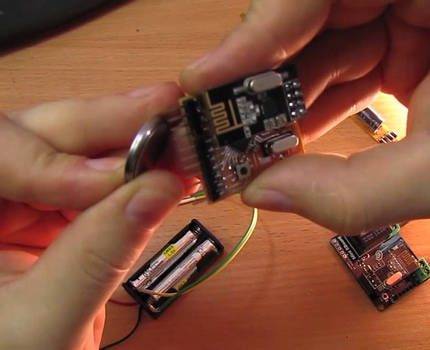

Составляющие беспроводного модуля

Конструкционно выключатель беспроводного типа очень прост и состоит из двух рабочих компонентов: приемника и передатчика. Каждый из этих узлов имеет свою зону ответственности и выполняет строго определенные функции, обеспечивающие корректное управление осветительной системой.

Устройство и принцип работы приемника

Приемник представляет собой радиоуправляемое реле, которое в процессе работы улавливает соответствующий сигнал и замыкает гальваническую цепь бытовой электропроводки.

Ставится реле в максимальной близости от осветительного прибора, либо где-то по соседству, но обязательно в месте, попадающем в зону охвата действия передатчика.


Благодаря компактности принимающего радиореле, его можно расположить в люстре, бра или торшере. Когда хочется взять под контроль управление точечными светильниками, приемник уместно «спрятать» за подвесной потолок

Еще один вариант – вмонтировать элемент в распределительную коробку, если ее габариты позволяют осуществить это технически. Управление мини-прибором осуществляется с пульта ДУ, смартфона, планшета, компьютера через Wi-Fi или посредством радиоволны.

Специфика действия передатчика

Для корректной работы передатчик не нуждается в подключении к действующей электросети. Питание обеспечивают автономные источники энергии – батарейки.

В более продвинутых моделях стоит маленький внутренний генератор, вырабатывающий электроток в момент, когда пользователь нажимает на клавишу. Энергетический импульс, возникающий в это время, трансформируется в радиосигнал, который улавливает приемное устройство.


Команды модулю подают с пульта ДУ или через телефон, имеющий доступ к Wi-Fi. Таким способом удается контролировать одновременно до 8 приборов

Передатчик сигнала, укомплектованный энергогенератором, стоит дороже аналогичной модели на батарейках. Но цена быстро компенсируется удобством пользования, а хозяевам не приходится всякий раз думать, как не забыть и вовремя заменить отработавшие ресурс батарейки.

Объем зоны охвата устройства зависит от многих параметров. В первую очередь на это влияют общие технические характеристики изделия и конструкционные особенности помещения (планировка, наличие мебели, фальшь-стены и пр.), где размещается модуль.

Простые бюджетные устройства передают корректный сигнал в радиусе 20-50 метров. В более продвинутых моделях этот показатель достигает 350 метров, но цена на такие мощные приборы пока что еще «кусается».


Передатчик сигнала, функционирующий на аккумуляторных батарейках, отлично справляется с включением и выключением света в помещениях, долго служит и требует от хозяев только одного – своевременной подзарядки батареек при помощи зарядного устройства

Отдельные производители выпускают продукцию с расширенным функционалом. «Умные» устройства берут на себя не только стандартное управление включением/отключением лампочек, но и регулируют интенсивность работы световых приборов и степень освещенности помещения. Обеспечивает работоспособность этого режима специальный компонент – диммер.


Устройство, оснащенное диммером, позволяет выставлять максимально удобный для себя уровень насыщенности светового потока. Это действие осуществляется удерживанием или прокручиванием рабочей кнопки, расположенной на самом выключателе

Назначение диммера – регулировка электрической мощности, отвечающей за яркость света. Прибор нормально работает как со светодиодными, так и с традиционными лампами накаливания.

Фирмы-производители

От производителя зависит качество сборки и используемых материалов. Специалисты советуют отдавать предпочтение следующим фирмам:

  • Basalte изготавливают приборы премиум-класса. Им свойственно высокое качество и необычный привлекательный дизайн.
  • Livolo российский производитель, который на рынке представил свою продукцию совсем недавно. Невысокая стоимость в сочетании с качеством и привлекательным дизайном сделала их востребованными.
  • Legrand французский производитель, который изготавливает большое разнообразие электротехнических приборов. Их продукция относится к дорогому ценовому сегменту, но высокая стоимость соответствует качеству.

Сенсорные приборы – достойная альтернатива механическим выключателям. Им свойственен привлекательный внешний вид, надежность и экономичность.

Схема подключения

Установка выключателя

Установить сенсорный выключатель так же легко, как и обычный встроенный или накладной механический. Процедура состоит из таких шагов:

  1. Снять стеклянную панель. Удобно это делать тонкой шлицевой отверткой.
  2. Подключить монтажные провода по схеме, которая изображена в паспорте устройства.
  3. Подключить плату с сенсорными контактами.
  4. Подключить панель с маркировкой кнопки.

Схема подключения однолинейного сенсорного выключателя

У некоторых производителей есть проходные выключатели на 220В. Они обладают способностью управления освещения из нескольких мест. Один будет основным, а остальные – вспомогательные. Первый оснащен тремя клеммами. К ним подключают фазу, ноль и управляющий проводник. Их помечают, как L-фаза, N-ноль, Com-управляющий провод.

Для многих китайские и европейские сенсорные выключатели неудобны по причине маленькой зоны панели, а для фиксации сигнала необходимо прикоснуться к указанному месту. Если есть желание, можно увеличить площадь косвенного контакта:

  1. Взять провод и припаять его к месту подачи сигнала с датчика на сенсорной плате.
  2. Уложить подключенный провод по периметру устройства.

Благодаря такой рамке датчик будет срабатывать при касании к лицевой панели.

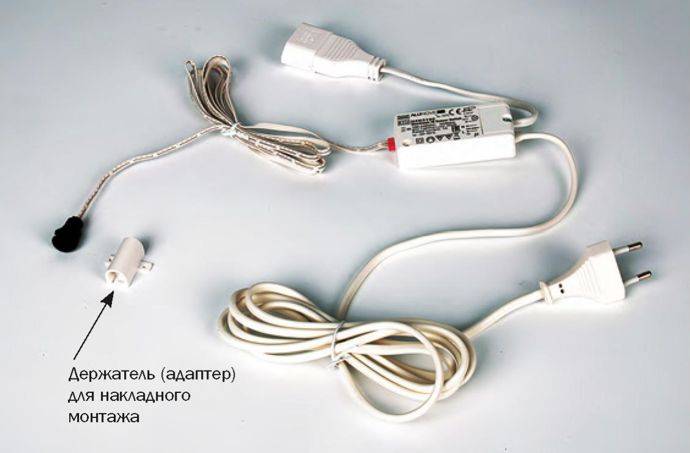

Модели с диммером и для светодиодной ленты

В продаже представлен большой выбор моделей сенсорных выключателей, в конструкции которых предусмотрен диммер. Это позволяет плавно менять интенсивность освещения в комнате. Регулировку можно выполнять также при помощи пульта управления. Это позволит настроить яркость основного освещения или светодиодной ленты.

Схема сенсорного выключателя на 12 В позволяет легко подключить и управлять освещением, которое создает светодиодная лента. Такие приборы называют «диммер». Они также подходят для любых осветительных приборов, которые работают от 12 В. Это компактный и функциональный прибор. Он может применяться с целью создания освещения дополнительного или основного в таких случаях:

  • Создание освещения в подъезде, на лестничных пролетах.
  • Оборудование системы «Умный дом».
  • Создание эффектного дизайна интерьера, зонирования в помещении.

Подобные приборы в большинстве случаев не рассчитаны на работу от сети 220 В. Поэтому такие сенсорные выключатели не подходят для обычной люстры или бра. Нужно учитывать это в ходе покупки.

Конструкция беспроводного выключателя

Так как это беспроводное устройство, то должен существовать приёмник, на который будет поступать сигнал, и передатчик, который этот сигнал и будет передавать. Приёмником выступает радиореле в различных исполнениях по виду сигнала — по Wi-Fi, радиосигналом или с помощью пульта управления. Естественно, что само реле связано с потребителем тока (например, лампочкой) физически, то есть с помощью проводов. Поэтому и монтируется блок, в основном — рядом с потребителем или же вообще в одном корпусе с ним.

Система может иметь один небольшой пульт всего лишь с одной кнопкой

Передатчик может представлять собой пульт дистанционного управления, смартфон или отдельную сенсорную панель. Иногда беспроводные системы, особенно в умных домах, комбинируют несколько технологий передачи сигнала.

Как действует акустический выключатель

Технические характеристики

Типовые технические характеристики акустического устройства с эксплуатацией в жилом объекте:

  • вес нетто (без упаковки) 30 – 60 г;
  • габаритные размеры 40*40*15 –86 *86 *26 мм;
  • напряжение бытовой сети 220 В;
  • максимальный ток нагрузки 5A;
  • мощность нагрузки200–1100Вт;
  • регулировка звуковой чувствительности 20 –150 дБ;
  • класс защиты корпуса IP30 – IP34;
  • относительная влажность от 20% до 60%;
  • температура эксплуатации от 0°С до +40°С;
  • срок гарантии изделий 12–24 месяца.

Составляющие детали

Стандартный акустический выключатель состоит из следующих деталей, запаянных на печатной плате:

  • транзисторов и диодов;
  • диодного моста и стабилитрона;
  • микросхем триггера и компаратора;
  • резисторов и конденсаторов;
  • микрофона и реле.

Плата помещается в крепкий пластиковый корпус защелками.

Отличия между хлопковым и звуковым (голосовым) выключателем

Голосовые управляющие устройства сложнее переключателей «хлопкового» типа. В них задействованы специальные активные фильтры на микросхемах, выполняющие функции декодера команд. Они распознают последовательность гласных звуков определенной частоты и длительности, игнорируя акустические помехи.

Общая схема монтажа выключающего устройства

Несоблюдение основных правил установки, даже такого простого прибора как выключатель, может привести к весьма неприятным последствиям. Среди которых перегрев и искрение с возможным последующим замыканием, а также напряжение, которое сохраняется в проводке.

Это чревато ударом электрического тока даже, если просто понадобится заменить лампу при выключенном освещении.

Поэтому,  прежде чем подсоединять выключатель, стоит хорошенько запомнить основные элементы подключения:

Нулевая жила. Или, на жаргоне электриков, ноль. Выводится на осветительный прибор.

Фаза, отводящаяся к выключателю. Чтобы лампа гасла и загоралась, цепь должна замыкаться в пределах фазной жилы

Важно запомнить, что при противоположном выведении выключающего устройства на ноль оно будет работать, но сохранится напряжение. Поэтому для замены лампы, например, придется отключать помещение от электропитания.

Фаза, отводящаяся к лампе

При нажатии на клавишу цепь будет замыкаться или размыкаться в точке разрыва фазного канала. Так называется участок, где заканчивается фазный провод, ведущий к выключателю, и начинается отрезок, протянутый к лампочке. Таким образом, к выключателю подводится только один провод, а к лампе – два.

Следует запомнить, что любые соединения токопроводящих участков нужно проводить в распределительной коробке. Выполнять их в стене или в пластиковых каналах крайне нежелательно, поскольку непременно возникнут осложнения с выявлением и последующим ремонтом поврежденных фрагментов.

Если поблизости от места монтажа выключателя нет распределительной коробки, можно протянуть ноль и фазу от вводного щитка.

На рисунке представлена схема подключения одноклавишного выключателя. Места стыковки проводов отмечены черными точками (+)

Все вышеописанные правила относятся к одноклавишному выключателю. Они же распространяются и на многоклавишные устройства с той разницей, что к каждой клавише подводится фрагмент фазного провода от лампы, которую она будет контролировать.

Фаза, протянутая из распределительной коробки до выключателя, всегда будет только одна. Это утверждение справедливо и для многоклавишных устройств.

Замена выключателя или его установка «c нуля» проводится только при наличии полностью сформированного электропроводного контура.

Чтобы не ошибиться в работе с проводкой, нужно знать маркировку и цвет токоведущих каналов:

  • Коричневым или белым цветом изоляции провода обозначается фазная жила.
  • Синим – нулевая жила.
  • Зеленым или желтым – заземление.

Установка и дальнейшее подключение производится согласно этим цветовым подсказкам. Помимо этого производитель может нанести на провода специальную маркировку. Все точки соединений обозначают буквой L и цифрой.

К примеру, на двухклавишном выключателе вход фазы обозначается как L3. На противоположной стороне находятся точки подключения ламп, именуемые L1 и L2. Каждую из них нужно будет вывести на один из осветительных приборов.

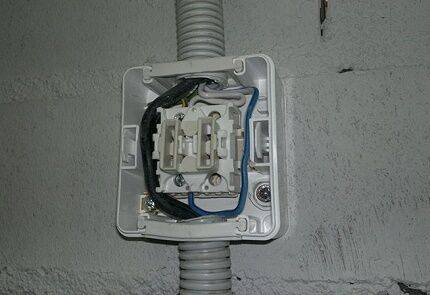

Перед установкой накладной выключатель разбирается, а после подключения проводов корпус монтируют обратно

Sesoo SY2-01W — cенсорный выключатель с ДУ

Всем привет. В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями о сенсорном выключателе Sesoo, отличительной особенностью которого является возможность дистанционного управления. Не то, чтобы выключатель с пультом был для меня жизненно необходим, но в силу специфики инженерной мысли чешских конструкторов, по чьей проектной документации строилась масса панельных домов в начале 80-х, выключатель для одной из комнат находится за ее пределами — в коридоре. Уж не знаю зачем такое было надо, но факт есть факт. Хочешь включить или выключить свет — иди в коридор. А это, скажу я вам, далеко не всегда удобно.

Но так как китайцы не стоят на месте и постоянно придумывают новые классные штуки, то и эта проблема совсем недавно была благополучно решена

Сперва думал о приобретении выключателя Livolo, так как это, наверное, самый широко известный производитель продукции подобного рода. Но подумал, что переплата в 10$ за бренд (причем китайский) того не стоит. Именно по этой причине и был заказан мне совершенно неизвестный Sesoo.

Посылка была отправлена с полноценным треком, так что вся информация по ее путешествию из Китая в Беларусь доступна для отслеживания по этой ссылке.

Поставляется выключатель в оригинальной упаковке, которая представляет собой коробку из переработанного картона.

На ее лицевой стороне указано наименование производителя, а сбоку есть наклейка с указанием точной модели находящегося внутри выключателя и его цветовым оформлением (всего выключатели доступны в 3 цветовых исполнениях, я выбрал белый):

В комплекте поставки имеются: собственно, сам выключатель, два винтика для его крепления, пульт управления (батарейка в комплекте), «сопротивление» и инструкция.

В живую выключатель выглядит довольно симпатично. Его лицевая сторона — закаленное стекло (если верить тому, что написано на страничке продавца, хотя и по ощущениям похоже) с небольшой размеченной под «кнопку» областью в центре. Лицевая панель съемная, держится на защелках. Для монтажа выключателя на стену, ее снятие обязательно. Вот так выглядит выключатель в разобранном виде:

Из интересного здесь только предостерегающая надпись о том, что перед началом установки необходимо отключить электричество.

А вот так выключатель выглядит «с тыла»:

Две контактные площадки для проводки и еще одна наклейка с предупреждениями и характеристиками сети в которой может быть использован выключатель.

Как я уже говорил, в комплекте есть блок «сопротивления», который может быть подключен к сети если после установки выключателя лампочки мигают или светятся в положении «ВЫКЛ». Такой вариант возможен при использовании диодных лампочек. Как его устанавливать описано в инструкции:

Больше ничего интересного тут нет, значит можно переходить к рассмотрению пульта дистанционного управления.

Судя по ощущениям, корпус пульта изготовлен из пластика и металла (на время хранения и транспортировки заклеен защитной пленкой голубого цвета). Кнопки закрываются сдвижной площадкой, которая предотвращает их от случайного нажатия. Как видно, всего кнопок 4, что свидетельствует о том, что он может быть «привязан» к нескольким выключателям. Тут хочу сказать, что на момент получения, пульт даже не привязан к комплектному выключателю. Так что сразу он не работает. Необходимо провести обучение. Благо, сей процесс не сложный и займет от силы минуту. Сперва «нажимаем» на кнопку на выключателе и держим палец прижатым до тех пор, пока не услышим звуковой сигнал, затем жмем кнопку на пульте. Вот и все. Процесс обучения завершен.

Во время нажатия на кнопки пульта на нем начинает светиться диод:

Работает пульт от батарейки 27А 12В. На момент получения, батарейка была установлена в пульт.

Что касается установки выключателя, то никаких проблем с этим нет. Он отлично подходит под наши круглые «коробы». Вот так установленный выключатель выглядит в интерьере коридора:

«Кнопка» (она же сенсорная площадка по центру выключателя) имеет двухцветную подсветку. Если свет включен, то она светится красным, если выключен — синим (к сожалению, на фото очень плохо видно). Красный виден немного лучше, но из-за плохого освещения само фото вышло не очень

Что касается пульта, то в описании указано, что радиус его действия 20 метров. Не знаю так ли это на самом деле, но из комнаты до выключателя «добивает» без проблем. Так же работает и из соседней комнаты. Поскольку это «радиопульт», то он работает и через закрытые двери. Не надо чтобы розетка была в зоне видимости, а пульт направлен на нее (по типу ИК пультов).

В завершении могу сказать, что лично я покупкой остался доволен. Теперь можно управлять светом из комнаты, не выходя за ее пределы

На этом, пожалуй, все

Спасибо за внимание и потраченное время
