Стеллаж для хранения колес в гараж своими руками: пошаговое выполнение с чертежами

Полка для колёс в гараж своими руками

Хранение одного комплекта резины не требует изготовления стандартного стеллажа, который способен вместить несколько десятков покрышек. В зависимости от индивидуальных особенностей смены колёс (с дисками или без), потребитель выделяет пространство внутри гаража. Учитывая небольшие размеры строений, которыми приходится пользоваться автовладельцам, рекомендуют устанавливать полку или стеллаж настенного типа.В качестве сырья может быть использован брус или невостребованный профиль металла, который можно найти в гараже. Материал полки может быть комбинированным, допустим, боковые стойки из железа, а продольные рейки из дерева или – наоборот. При отсутствии навыков работы со сваркой, а также для соединения железных изделий с брусом, используют болтовые соединения.

Использование стеллажа для хранения резины, изготовленного своими руками, принесёт автовладельцу не только экономию средств, но и моральное удовлетворение, благодаря возможности созерцания собственного изделия.

Подвесные полки: быстро и практично

Не во всех случаях есть необходимость создавать стеллаж, поскольку он займет ощутимо много места. С другой стороны, в гараже любого размера всегда остается незадействованным верхнее пространство, которое можно легко занять под навесные полки.

Конструктивно вполне реально выполнить своими руками любой вариант такого приспособления для гаража:

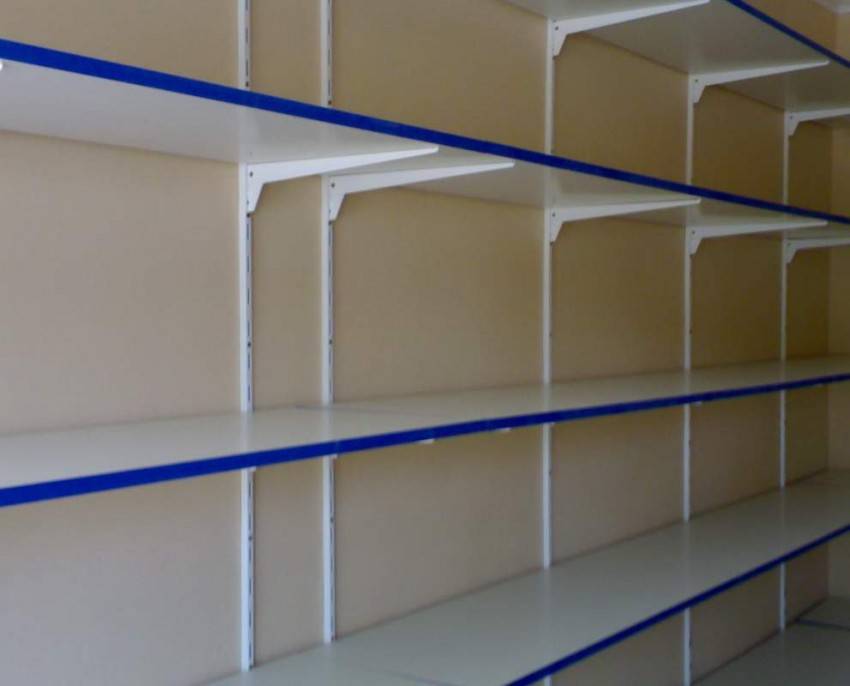

  • Настенные полки можно оборудовать как в открытом, так и в закрытом исполнении. Удобны своей вместительностью, а также простотой возведения. Их можно подвесить на петлю или с помощью анкера. В первом случае получается разборная конструкция, расположение которой удобно поменять в любой момент. Во втором – полка приобретает дополнительную прочность за счет надежности монтажа ссо стеной.

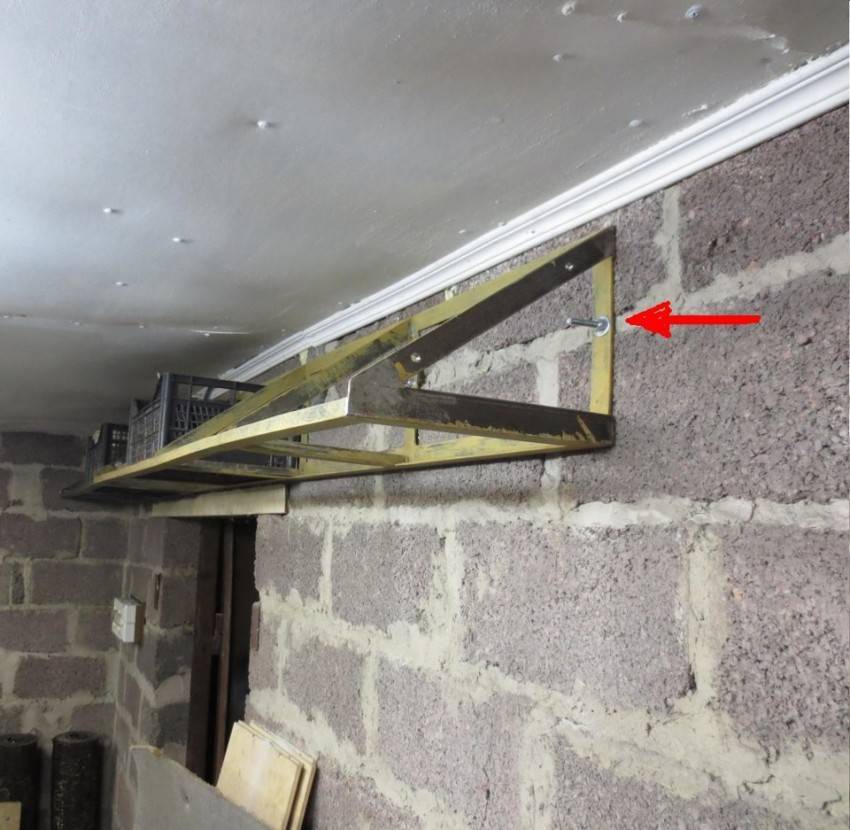

Подвесные полки крепятся к потолку. Благодаря особенностям своего расположения они занимают именно ту часть пространства, которая не используется, и совершенно не мешают авто. К недостаткам конструкции можно отнести ее недостаточную надежность – может немного раскачиваться при соприкосновении. Тем не менее, для небольших предметов (молоток, пассатижи, шуруповерт, краска и т.п.) вполне сгодится.


Интересный вариант хранения инструментов – сделать одну стену или ее фрагмент в виде щитка. Щит крепится с помощью анкеров, а далее на него подбираются и монтируются полки небольших размеров.

Щит можно соорудить и самостоятельно из деревянных брусьев, как показано на фото.

Для хранения габаритных предметов небольшой массы можно сконструировать подвесные полки, которые прикрепить под потолок с помощью шпилек.

Чтобы изготовить своими руками эти приспособления для размещения полезных предметов в гараже, понадобятся следующие материалы и инструменты:

шпильки и основа полки – чаще всего используется фанера или ДСП, толщина которых зависят от предполагаемых нагрузок;


большие анкера (из расчета 4 единицы на 1 полку);


гайки шестигранные и обычные;

шайбы плоские и специальные шайбы Гровера (из расчета 4 единицы на 1 полку.

Из инструментов понадобится стандартный набор, описанный выше. Последовательность действий следующая:

  • Рассчитываются и выпиливаются полки соответствующих размеров. Их лучше сразу обработать грунтовкой и лаками и дать полностью просохнуть.
  • На них делаются разметки для крепления. В случае, если полка будет длинной, несущие опоры нужно располагать на расстоянии не более 60 см.
  • Торцы фанеры лучше усилить металлическим профилем, чтобы обеспечить максимальную надежность конструкции.
  • С краев отмечаются пазы, в которые будут монтироваться шпильки. Их следует разместить как минимум на 5-7 см с запасом от края, чтобы древесина не раскрошилась во время длительных нагрузок.
  • Все пазы и отверстия просверливаются, затем вдоль стены и/или потолка намечаются будущие места креплений.
  • Отверстия на стене также высверливаются, после чего в них до упора входят анкера.
  • Шпильки соединяются с анкерами, как показано на фото.


Наконец, одевается сама полка и закрепляется с помощью обычных шайб и шайб Гровера.
Уровнем проверяется правильность расположения в случае необходимости вносятся коррективы.

Схематично вся технология показана на рисунке.

Изготовление полки-щита

Технология изготовления своими руками такого приспособления для гаража имеет свои отличия по сравнению с монтажом обычных полок:

  • Сам щит изготавливается из прочной фанеры, параметры которого выбираются по ситуации. Визуально щит должен полностью перекрывать поверхность рабочего стола.
  • На щите выделяется место для всех полок и делаются соответствующие пометки.
  • Далее в поверхности конструкции проделываются все отверстия, в которые входят дюбеля. Именно на них будут крепиться крючки, на которых разместятся все инструменты.
  • Крепление щита к стене осуществляется с помощью кронштейнов. Соответствующие отверстия изготавливаются с помощью перфоратора.

Схематично все шаги отражены на рисунке.

Cтеллажи для хранения колес в гараже — варианты конструкций

Отправим материал на почту

Эта статья будет полезна для любого автолюбителя, ведь речь в ней пойдёт о правильном хранении шин с использованием таких приспособлений, как стеллаж для колес в гараже. Данное дополнение очень удобно и практично, кроме того оно сохранит запчасти от повреждений и падений. К тому же, как и другие инструменты и материалы, автомобильные узлы и агрегаты необходимо располагать не на бетонном полу, а на специальных полках. Прочитав текст, вы узнаете о том, в каких условиях должны храниться шины, какие бывают полки и другие приспособления для колёс в гараже и как делается стеллаж для хранения шин.

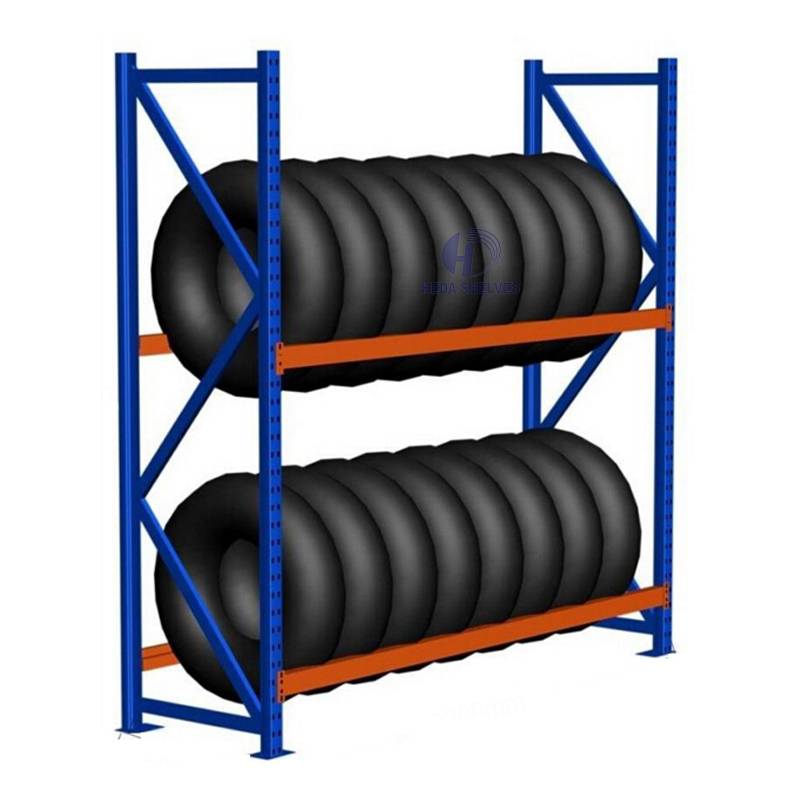

Напольная конструкция стеллажа для хранения шин

Стеллажи для колес в гараже: хранение в сборе

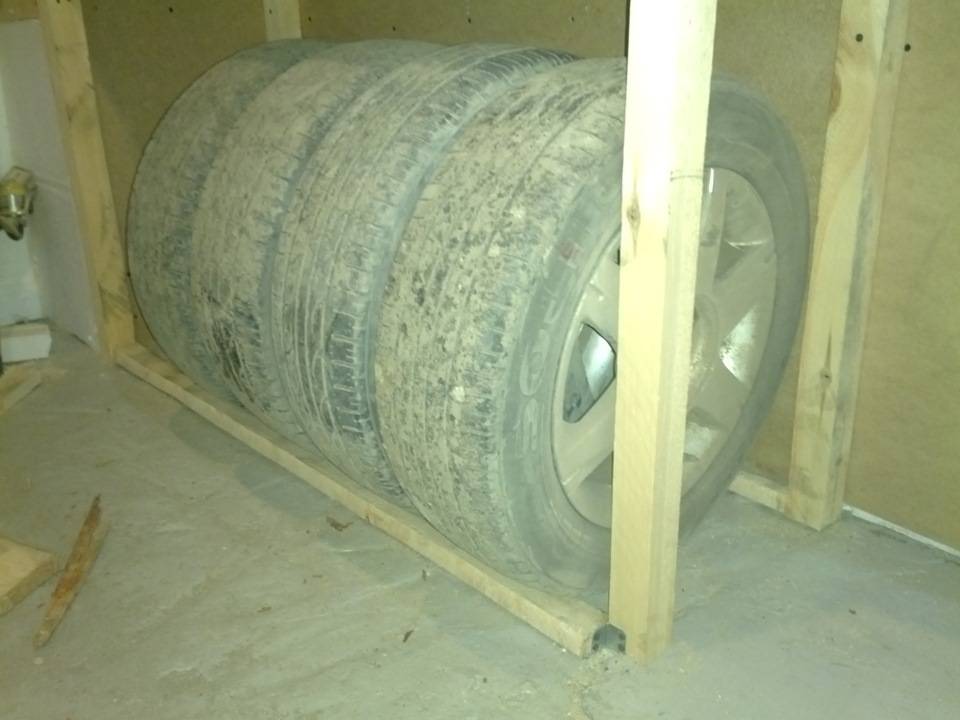

Удобный простой стеллаж для компактного хранения накачанных колёс на дисках представляет собой четыре широкие полки, на которых колеса будут лежать горизонтально друг над другом. Такой стеллаж, собранный под размер резины из деревянного бруса и листов ДСП или досок, можно установить в дальнем углу гаража.

Для экономии места усложним конструкцию, и вмонтируем полки под рабочий стол или верстак. Здесь индивидуальные полки для колес удобнее разместить в два этажа, попарно.

Однако можно и вовсе исключить хранилище подкачанной резины в сборе из нижнего объема гаражного пространства. Эту возможность предоставляет подвесной угловой стеллаж, закрепленный на сходящихся стенах с помощью прочных кронштейнов.

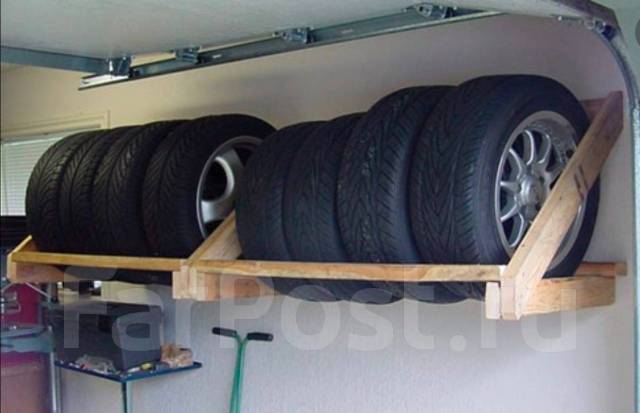

Ещё более заманчивая экономия пространства — подвесить полки для колёс к потолку вдоль стены. Это возможно, если позволяет конструкция гаража — достаточно высокого и перекрытого железобетонными плитами, в которые буду вкручены дюбели подвески.

Но при всех преимуществах экономии пространства, такая конструкция имеет жирный минус. Тяжелые колеса будет нелегко поднимать по лестнице и извлекать с подвесных полок. Утешение лишь в том, что необходимость в этой неудобной процедуре возникнет лишь дважды в году, при сезонной смене покрышек.

Читайте, как зимой хранить лодку ПВХ в гараже под потолком в статье. А также делаем полки в гараже своими руками.

Смотрите видео, как легко сделать стеллаж для колес в гараже своими руками:

Угловой стеллаж

Остановимся подробнее на компромиссном варианте — подвесном угловом стеллаже для хранения колес в гараже из стального уголка и ДСП (ДВП).

Размер полки продиктует диаметр и ширина протектора ваших колёс.

  1. Положите на пол в углу лист ДСП, плотно прижав его к обеим стенам.
  2. На лист кладем колесо, аккуратно обрисовываем карандашом или маркером, Снимаем колесо, находим центр круга.
  3. В центр вбиваем небольшой гвоздик, прикрепляем к нему шнур.
  4. Отмеряем диаметр колеса плюс 5 см, закрепляем на шнуре маркер и очерчиваем полукруг.
  5. Электролобзиком вырезаем полукруглую угловую полку по разметке.

Первая полка послужит шаблоном для изготовления четырёх последующих. Одна из них прикроет стеллаж, и послужит полкой для ещё чего-либо полезного.

Для создания прочного сварного каркаса понадобится стальной уголок 5х5 см.

  1. К трём вертикальным элементам привариваем горизонтальные уголки под размер полок. Внешние полукруглые элементы изгибаем по шаблону. Это несложно, если сделать во внутренней нижней стороне уголка пропилы и постепенно сгибать его до придания желаемой формы. Пропилы после можно заварить и отшлифовать.
  2. Изготовленный каркас покрываем суриком в два-три слоя.
  3. Полки обрабатываем олифой, затем красим.
  4. Стеллаж крепим на удобной высоте. Для надёжности дюбели не используем, а поглубже вбиваем в стену заострённые обрезки 10-мм стальной арматуры и привариваем к ним каркас стеллажа.
  5. Желательно исключить соприкосновение резины со стенами. Подтолкните колесо на полке до упора, отметьте на стене места соприкосновения. Затем удалите колесо, и по отметке с помощью небольших дюбелей закрепите на стене ограничители из отрезков тонкого деревянного бруса. Такие ограничители можно изготовить и из отслужившей покрышки, вырезав часть протектора в виде широкой полосы.

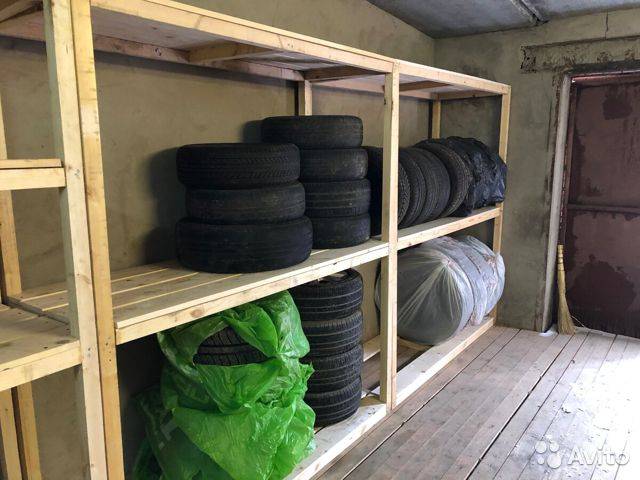

Деревянные полки с каркасом из металла

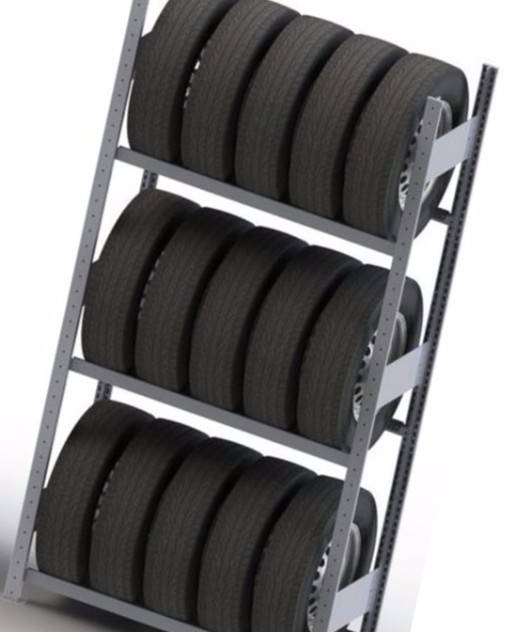

Стеллаж с металлическим каркасом

Альтернативный вариант конструкции, представляющий собой более дорогое, но, вместе с тем, более прочное и долговечное решение. Металлическими в данных полках являются стойки, а сама поверхность полок выполняется из дерева или любых материалов, имеющих древесное происхождение.

Подобный стеллаж имеет более высокую невосприимчивость к влажности и плесени. Он более устойчив к нагреванию и возгоранию. Более того, применяя металлические части можно сделать разборными, что позволит менять внешний вид конструкции по любому желанию владельца гаража.

Материалы и инструменты, необходимые для работы

Уголки для стеллажа в гараже

Стойки подобного стеллажа делаются из труб прямоугольного сечения или же из профиля с шириной одной из сторон 5 см. В качестве поперечин лучше всего подойдёт уголок 30 мм.

Каркас делается из уголка, при этом толщина полки должна составлять от 1,5 до 3 см (по высоте уголка). Поперечины, сделанные из уголка, можно по разному крепить к направляющим – при помощи сварки или же при помощи болтов. Тут всё зависит от желания владельца.

Если нужна прочная конструкция, то предпочтительнее сварка, если требуется универсальность изделия с возможностью его дальнейшей модернизации, следует воспользоваться болтами. Применение болтов позволяет, например, менять высоту каждого уровня.

Полки традиционно могут быть сделаны из любого имеющегося под рукой материала – от сосны до ОСП. Их толщина из соображений прочности не должна быть менее 12-15 мм.

Для работ потребуется следующий набор инструментов:

  • дрель (шуруповёрт)
  • болгарка
  • ножовка по дереву
  • уголок
  • уровень
  • сварочный аппарат (опционально)

Порядок изготовления

 Устройство капельного полива в теплице своими руками: из бочки, пластиковой бутылки и даже автоматической системы. Для томатов и других культур (Фото & Видео)+Отзывы

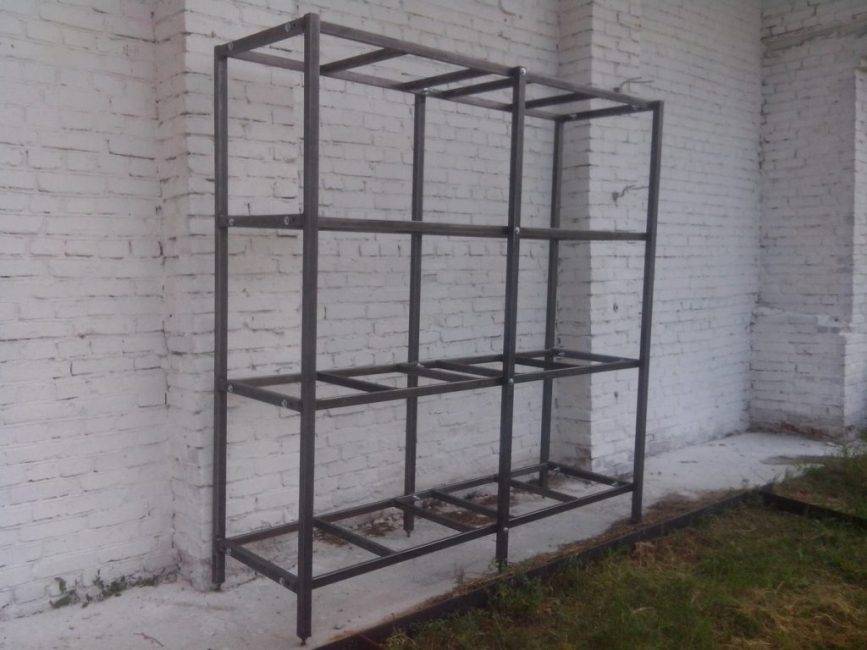

Каркас стелажа из уголка

Сборку стеллажа лучше всего проводить в свободном помещении, при этом желательно освободить гараж от лишних вещей и убрать из него автомобиль.

После сборки каркаса его следует прикрутить к стене. Последовательность сборки следующая:

По готовым замерам производится нарезка материала стоек и уголков для полок при помощи болгарки
Производится разметка стоек в тех местах, где к ним будут приделываться полки
Уголки прикручиваются при помощи болтов к стойкам (или привариваются в случае стационарной конструкции)

При этом крайне важно соблюсти угол соединения в 90°, иначе конструкция получится перекошенной
Аналогично стойки соединяются друг с другом при помощи поперечин, но при этом следует соблюсти прямые углы не только между стойками и поперечинами, но между поперечинами и приделанными ранее уголками
Собранная конструкция устанавливается на своё место и прикручивается к стенам и полу. Это можно сделать, например, при помощи анкерных болтов
Металлический каркас шлифуется при помощи болгарки с соответствующей насадкой-щёткой и покрывается грунтовкой или краской, содержащей грунтовку. На этом этапе, чтобы облегчить трудоёмкий процесс механической чистки каркаса от ржавчины, можно воспользоваться химическим преобразователем ржавчины

Обычно, преобразователи требуют сутки на растворение ржавчины; после чего допускается покраска поверхностей без какой бы то ни было механической или химической обработки
После высыхания краски из дерева или деревянных материалов вырезаются полочки и подгоняются по размерам к готовой конструкции каркаса
Полки шлифуются, красятся или покрываются лаком, после чего присоединяются к каркасу при помощи болтов или саморезов

На этом этапе, чтобы облегчить трудоёмкий процесс механической чистки каркаса от ржавчины, можно воспользоваться химическим преобразователем ржавчины. Обычно, преобразователи требуют сутки на растворение ржавчины; после чего допускается покраска поверхностей без какой бы то ни было механической или химической обработки
После высыхания краски из дерева или деревянных материалов вырезаются полочки и подгоняются по размерам к готовой конструкции каркаса
Полки шлифуются, красятся или покрываются лаком, после чего присоединяются к каркасу при помощи болтов или саморезов

В каких условиях должны храниться колёса в гараже

При правильном хранении и уходе протекторы и диски прослужат гораздо больше. Выгода от этого очевидна, вряд ли кому-нибудь захочется лишний раз тратиться на покупку новых колёс. Следовать правилам же по сохранению их у себя в гараже довольно просто и недорого. Поэтому, если вы любите своё транспортное средство и экономите семейный бюджет, обязательно прислушайтесь к рекомендациям этой статьи.

В помещении должна быть соответствующая температура. Впрочем, это требование достаточно легко выполнить – производители утверждают, что резина шин может храниться в диапазоне температур от -30 до +35 градусов по Цельсию. Но если помещение неотапливаемое и при хранении колес в гараже резина долгое время находилась при температуре ниже +10, то её, перед тем, как поставить на машину, обязательно стоит отогреть

Ещё нужно обратить внимание на то, что стеллажи должны стоять не ближе одного метра от отопительных батарей.
Для лучшей сохранности колёс их стоит хранить на специальных полках, стойках и подставках. Такие места для хранения должны иметь ровную поверхность и сглаженные углы, потому что если резина долго лежит на острой поверхности, на ней остаётся след

Протекторы, стандарт которых не превышает 205 миллиметров, можно укладывать вертикально друг на друга. Но не стоит накладывать стопки выше двух метров. Более крупные колёса укладываются горизонтальными рядами.

Правильное хранение колес вдали от ультрафиолетового излучения – залог долгой службы и сохранения свойств резины и, как следствие, безопасности на дорогеИсточник garazhtyt.ru

Обязательно необходима защита от ультрафиолетового излучения. Оно разрушает структуру материала и из-за этого резина слишком быстро выходит из строя. После длительного воздействия солнечного света появляются трещины, которые очень трудно разглядеть невооружённым глазом. Их наличие создаёт опасность того, что колесо лопнет при езде. А это зачастую приводит к очень серьёзным последствиям.

Кроме этих условий, залогом хорошего состояния шин после хранения является регулярное их переворачивание. Делать это нужно не реже, чем один раз в три месяца. Необходима такая процедура для изменения поверхности соприкосновения, благодаря чему колёса не подвергаются постоянному давлению. Ещё желательно, чтобы влажность в помещении составляла 40-60%, а постоянная уборка защищала резину от грязи и пыли. Также для этих целей можно приобрести специальный пароизолирующий тент для стеллажей и полок.

Следует уделить большое внимание защите гаража от различных газов или паров. Чаще всего такие неприятности случаются из-за неправильного оборудования

Также губительно на состоянии колёс сказываются попадания на них масел, растворителей или бензина. Протекторы нужно обязательно оградить от всех химикатов и реагентов. К тому же рядом со стеллажами не должно быть никаких металлов, подверженных коррозии.

Оградите колеса от попадания любых реагентов или химикатов, а диски – от коррозииИсточник business24.ro

Наиболее подвержены влиянию влаги и грязи именно диски. Поэтому при хранении их отдельно от шин помещение должно быть максимально сухим и чистым. Но чаще всего колёса хранятся в сборе, потому что их тогда достаточно будет просто перебортировать при установке зимней и летней резины.

Если ваше помещение для автомобиля построено из металла, то нужно будет уделить повышенное внимание температуре и влажности воздуха. Также в этом случае вам удобно будет использовать полки для хранения колёс в гараже на стене

Особенно важно для сохранности резины и дисков наличие твёрдого напольного покрытия и качественной и разветвлённой вентиляции. Но в любом случае, если вы планируете хранить колёса в любом помещении, то вам стоит замерить уровень влажности и температуру и сверить показания с нормами, представленными в этой таблице:

Сезон годаТипы автомобилейТемпература воздуха, °CОтносительная влажность, %Максимальная скорость движения воздуха, м/с
Холодный и переходный периоды годаЛегковые20-2318-200,2
Грузовые и автобусы60-4060-400,2
Тёплый период годаЛегковые20-2521-230,2
Грузовые и автобусы60-4060-400,3

Такие параметры установлены в нашей стране ГОСТом и опираются на исследования и опыты. Выполняя их, вы создадите оптимальные условия для хранения резины на стеллажах у себя в гараже.

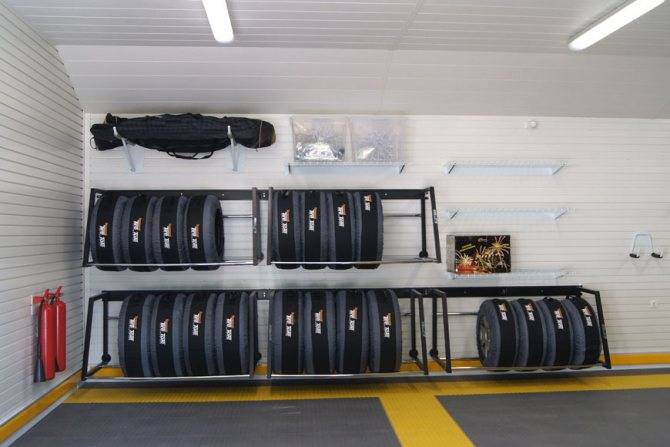

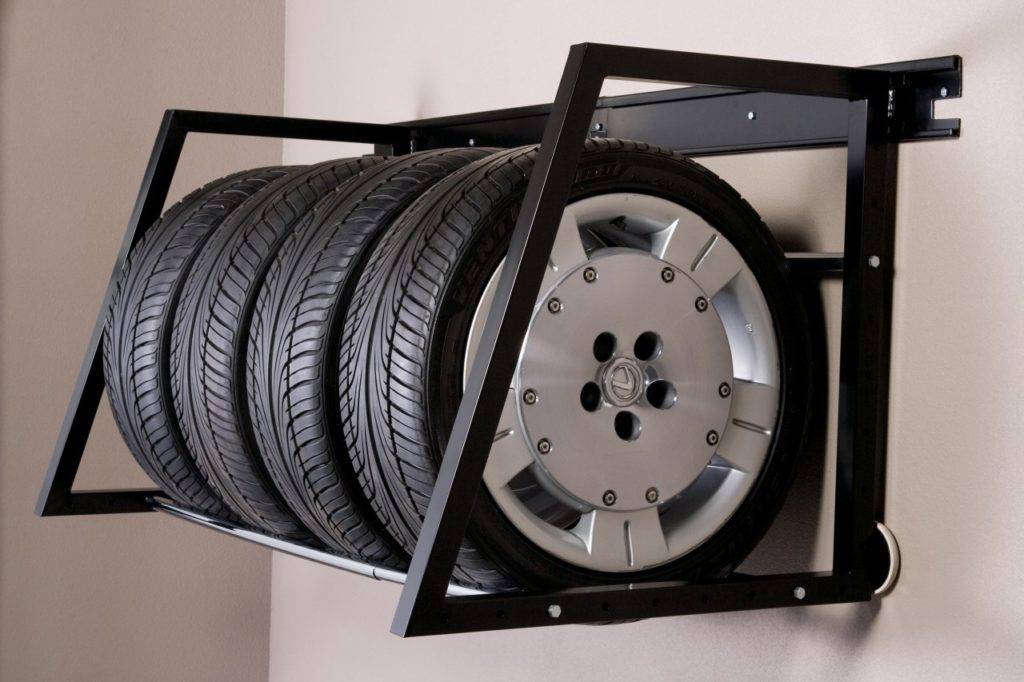

Настенные подвесные полки для хранения колесИсточник bouw.ru

Правила хранения автомобильных колес

Не каждый автовладелец знает, что нужно соблюдать правила хранения колес, иначе они быстро приходят в негодность и могут подвести в самый неподходящий момент. Разные комплекты резины имеют специфические условия хранения, но можно выделить и общие правила, соблюдение которых будет актуально в любой ситуации:

  1. Не храните колеса вблизи устройств, предназначенных для отопления или охлаждения помещения. Рядом с ними происходят существенные перепады температур, которые вызывают скопление конденсата и деформацию резины.
  2. Следите за тем, чтобы на колеса не попадала влага, масло или кислотосодержащие жидкости.
  3. Храните шины в сухом прохладном месте.
  4. В случае, когда колеса упаковываются в пленку, не забывайте периодически извлекать и проветривать их. В противном случае внутри начнет скапливаться сырость, что в дальнейшем негативно скажется на материале.

Теперь давайте рассмотрим индивидуальные особенности хранения разных комплектов.

Летней резины

Летняя резина изготавливается из материалов, состав которых отличается от зимней, соответственно, и условия хранения будут разными. Особенность хранения летних автошин заключается в том, что температура в помещении должна держаться в районе 20 о , при относительном уровне влажности, не превышающем 60 %. Допустимы небольшие отклонения от этих показателей.

Зимней резины

Зимняя резина плохо переносит высокую температуру. Поэтому остерегайтесь устанавливать стеллажи и крепления для ее складирования в:

  • помещениях с высокой температурой;
  • местах, находящихся под воздействием прямых солнечных лучей.

На дисках

Хранение колес на дисках добавляет дополнительные нюансы в процесс консервации. Все дело в том, что при вертикальном хранении шины, под воздействием тяжести дисков, начнут деформироваться. Это снизит их качество сцепления с дорожным полотном, что может привести к возникновению аварийной ситуации.

Хранить покрышки в сборе рекомендуется в горизонтальном положении, друг на друге, или подвешенными на веревке, которая продета через центр диска.

Обратите внимание! Во время консервации покрышек на зиму они должны быть хорошо накачанными. Давление внутри колес должно быть рабочим или чуть ниже нормы

Без дисков

Если складируете шины отдельно от дисков, соблюдайте следующие правила:

  • держите их в вертикальном положении;
  • раз в месяц вращайте покрышку на 20-180 о ;
  • разрешается хранить колеса в подвешенном состоянии, нанизав их на веревку или металлический трос.

Видеоматериал

Построить такое приспособление в силах абсолютно каждый. Суть в том, что для хранения двух комплектов хватит и одной конструкции. Если эксплуатировать постройку очень аккуратно, она прослужит вам больше десяти лет. Для тех, кто сомневается в деревянных материалах, прекрасно подойдет и металлическая основа. Она будет отличаться большей прочностью и надежностью, что только положительно скажется на сроках эксплуатации.

Размеры

Стандартные размеры полки для 4 резиновых колес:

  • высота – 200 сантиметров;
  • длина – 150 сантиметров;
  • ширина – 80 сантиметров.

Стеллаж устанавливается от поверхности стены на расстоянии 10-20 сантиметров – это делается для того, чтобы резина не касалась поверхности. В метре от пола монтируются две параллельные балки (металлические или деревянные, все зависит от материала изготовления) – это полка для покрышек. Верхнюю и нижнюю часть стеллажа можно застелить любым материалом – например, деревянными досками, фанерой. На этих полках удобно хранить различные инструменты или запчасти от автомобиля. Устанавливая каркас, следует помнить о том, что колеса во время хранения опираются на продольную балку.

Полки для хранения тяжелых вещей

 Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы

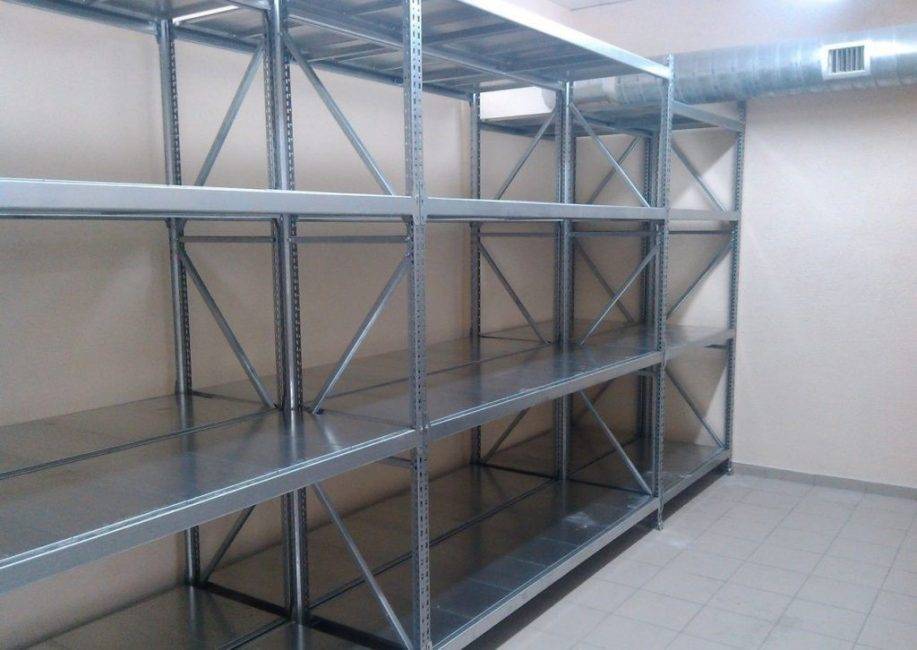

Металлические стеллажи

Обычно, для хранения очень тяжелых предметов или предметов с большими габаритами, применяются металлические полки. Для надёжного хранения вещей на них будет лучше, если они будут изготовлены, как стационарные конструкции.

Подобный подход сразу же исключает болты в качестве соединительного элемента. Можно купить стационарные металлические изделия, соединения которых предусматриваются при помощи различных пазов и направляющих, но это будет уже не самостоятельное изготовление, кроме того, подобные конструкции очень дороги.

Поэтому, для создания целиком металлических полок рекомендуется применять сварку. Применение болтов допускается в некритичных сочленениях, либо же там, где им отводится роль крепежа лёгких элементов.

Металлический стеллаж

  • Как обычно, изготовление начинается с создания чертежа или эскиза. При этом важную роль играет место их расположения. Желательно подобные изделия располагать у прочных, капитальных стен. Не исключено, что существенная часть нагрузки при креплении стеллажа к стене будет приходиться именно на стену, и, если она имеет декоративный характер, возможны неприятные инциденты.
  • У таких полок лучше всего в качестве элементов каркаса выбирать не квадратные профили, а обычные уголки, но размерами не менее 50 мм. Часто создание подобных изделий производится не с каркаса, а с крепления на стене.
  • Элементы каркаса вначале размечаются и вырезаются при помощи болгарки, а потом свариваются в единую конструкцию с помощью сварочного аппарата. На всех этапах следует проверять прямые углы элементах стеллажа: между стойками, поперечинами и креплениями.

Каркас для металлических полок

  • Сами полки выполняются из перфорированной или прокатной стали толщиной от 1 до 5 мм. Её толщина определяется исключительно желанием владельца.
  • При этом не следует забывать о весе конструкции. Лист катаной стали размерами 50х100 см и толщиной 3 мм весит почти 12 кг, а лист с теми же размерами и толщиной 5 мм – почти 20 кг. Кроме того, не стоит забывать о стоимости: лист размерами 1000х500х3 мм будет стоить около 2-3 долларов.
  • Альтернативой может быть использование деревянных полок. При этом следует выбирать дерево толщиной от 2,5 до 3 см, которое предварительно нужно будет обработать антипиреном для повышения его огнестойкости.
  • Эти доски могут соединяться с каркасом при помощи болтов. Металлические листы к доскам также крепятся болтами или саморезами. Сварку в данном случае лучше не применять, чтобы не разрушить деревянные элементы.

По окончании работ конструкцию целиком необходимо очистить от ржавчины и покрасить.

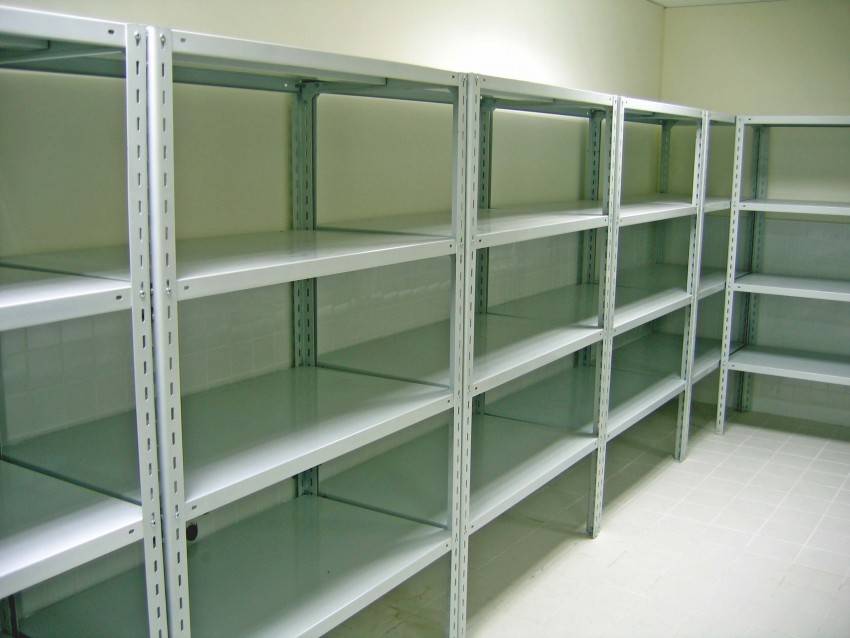

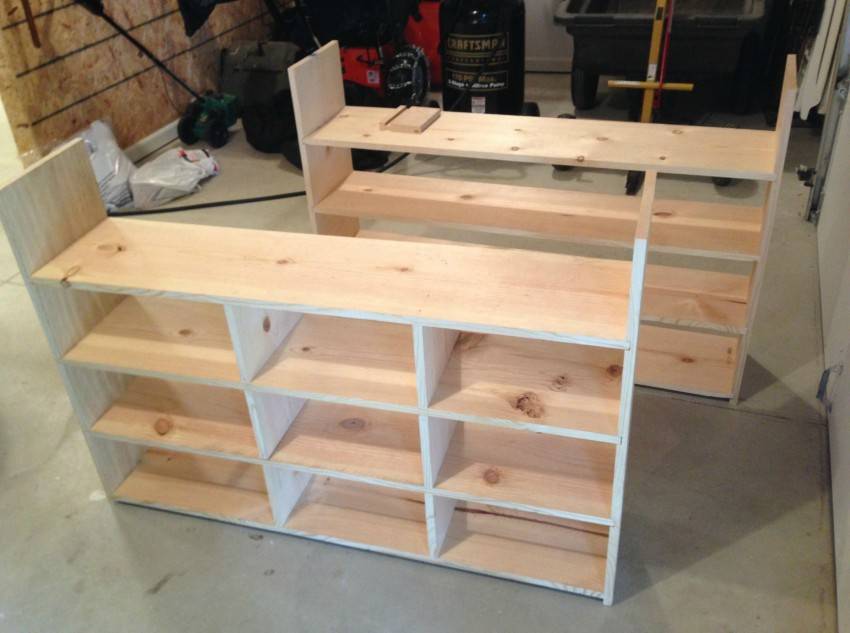

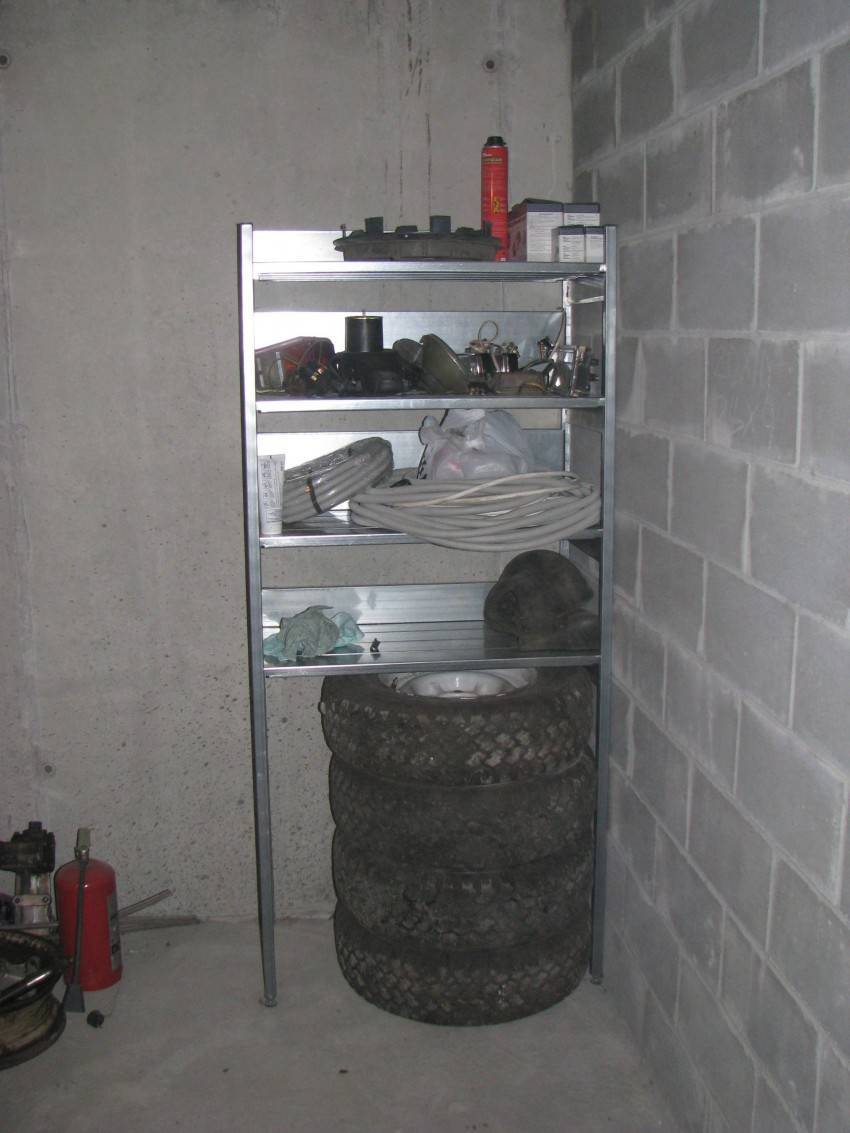

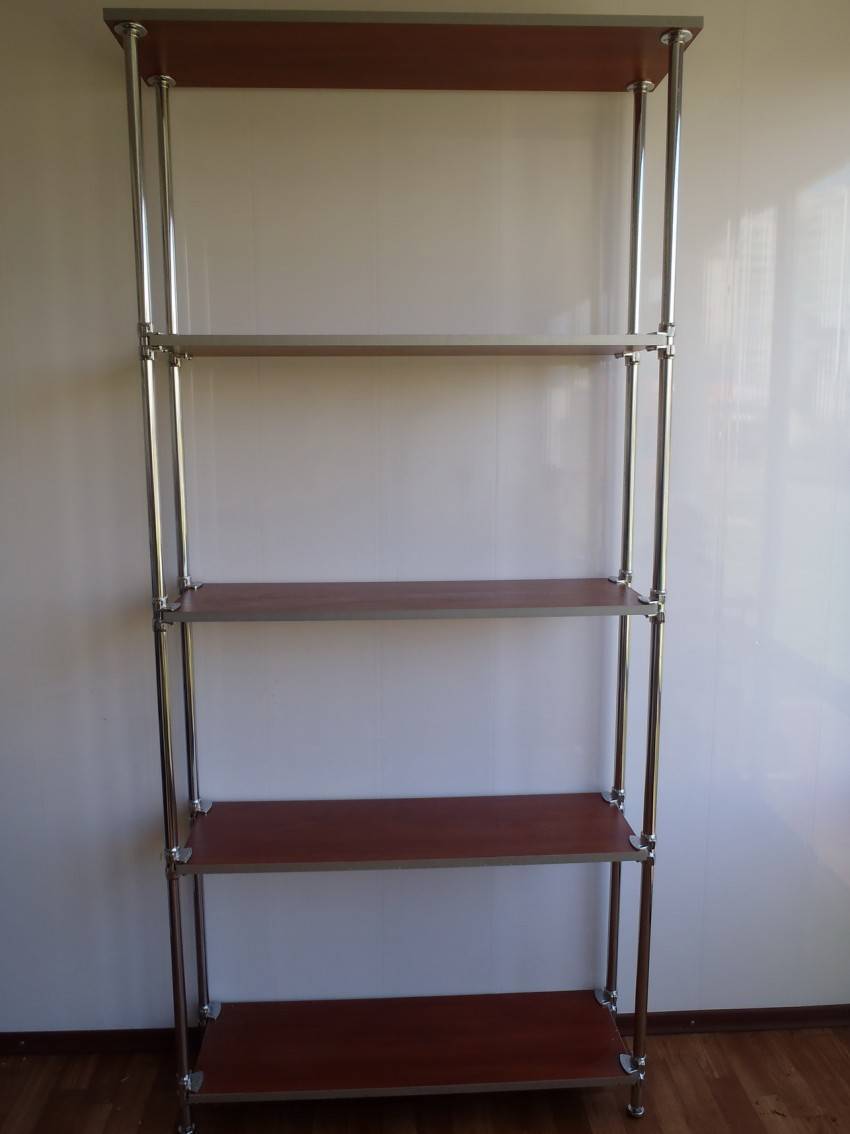

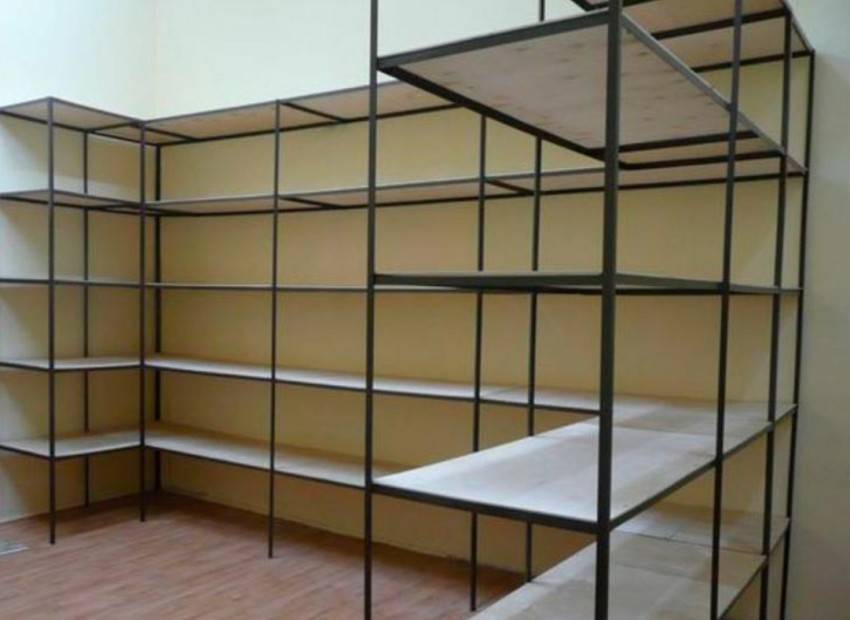

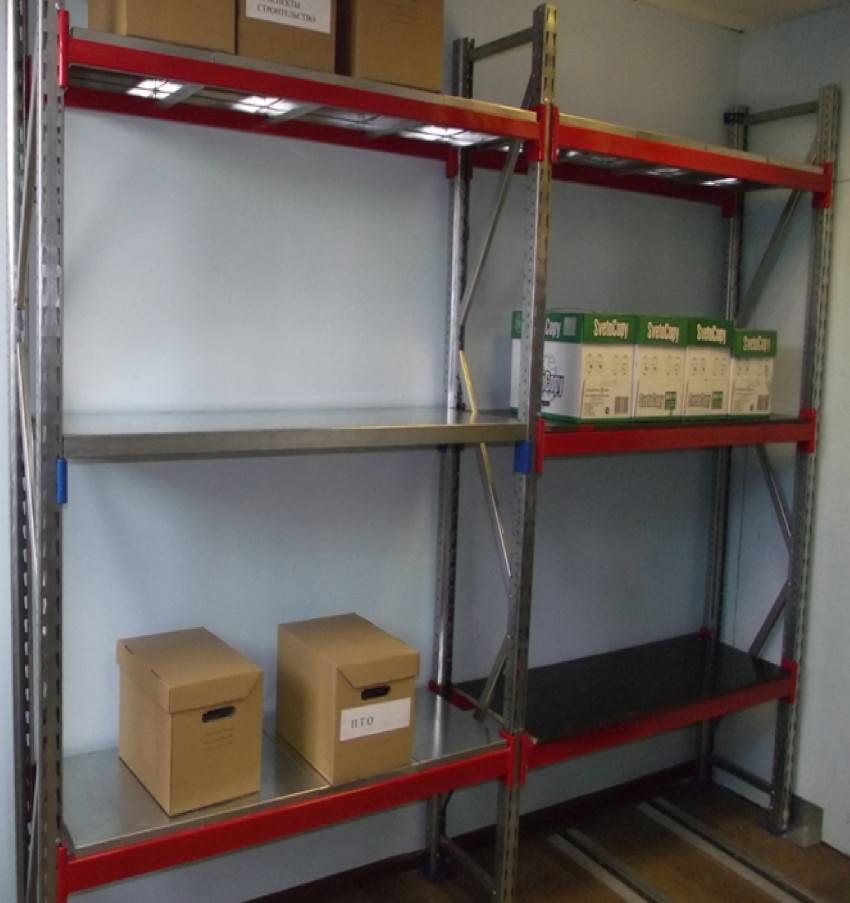

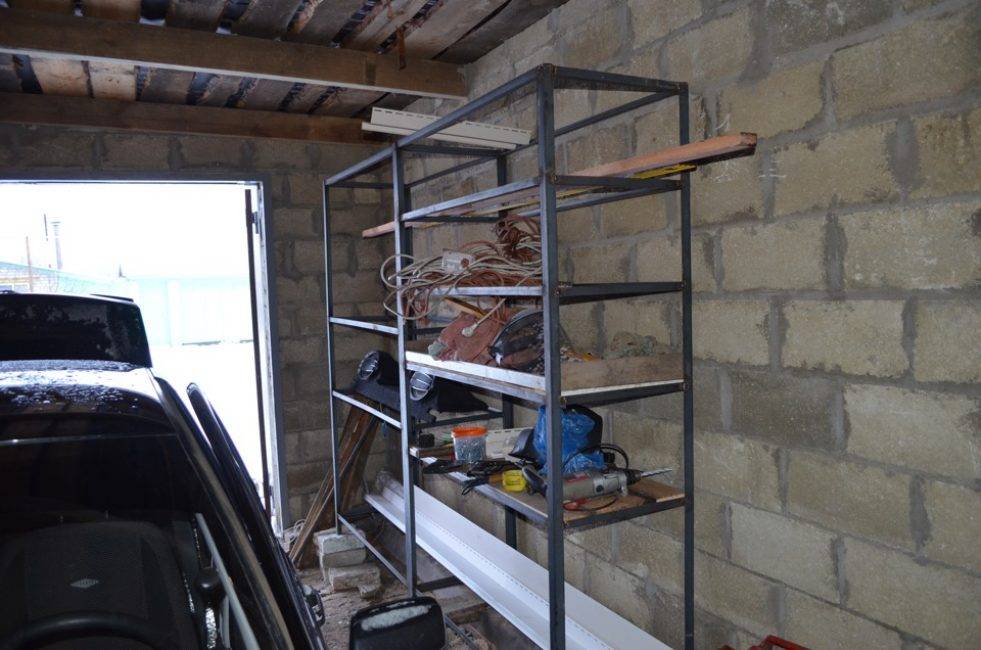

Фото стеллажей в гараж своими руками
