Вихревые импеллерные насосы
Среди самовсасывающих модификаций присутствует группа вихревых насосов, однако, в отличие от центробежных аналогов, они не подходят для перекачивания вязких сред.
Наличие твердых включений в воде необходимо исключить, иначе работоспособность оборудования нарушится. Насосы вихревого типа просты в устройстве и обслуживании, но обладают меньшей производительностью и низким КПД.

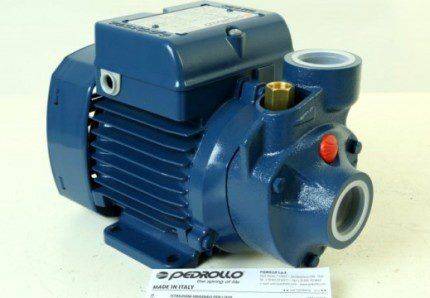

Вихревой самовсасывающий насос Pedrollo PKm 60 для исключительно чистой воды: мощность – 0,37 кВт, производительность – 0,3-2,4 м³/ч, высота подъема воды – до 5 м
Схема устройства и принцип работы
Внутренние детали вихревого насоса мало отличаются от аналогов центробежного оборудования. Основной динамической деталью является рабочее дисковое колесо, оснащенное расположенными по кругу лопастями.
Лопасти вращаются внутри своеобразного канала, связанного с входящим и выводящим патрубками. Жидкость поступает по всасывающему патрубку, под воздействием вращения колеса закручивается и по винтовой траектории перемещается в сторону выхода.
Многократное нахождение жидкости в пространстве между лопастями образует дополнительную энергию и напор, поднимающий воду на необходимый уровень, на этом и основан принцип работы самовсасывающего вихревого насоса.
Всасываемый воздух смешивается с жидкостью, затем смесь вновь разделяется на два компонента: воздух выводится наружу, а жидкость продолжает циркулировать в рабочей камере. После того, как удален весь воздух, камера полностью заполняется водой и вводится в работу по принципу центробежного оборудования.

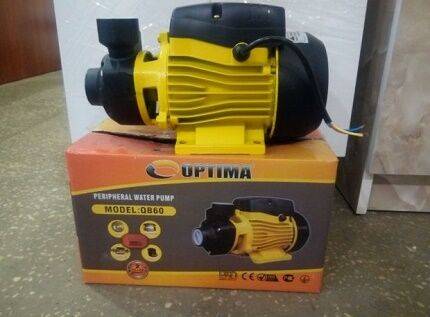

Вихревой насос Оптима (Польша) в чугунном корпусе, с мощностью 0,37 кВт и напором 35 метров. Предназначен для водоснабжения дома или садового участка, перекачивает только чистую воду
Обязательным элементом, как и у центробежного оборудования, является обратный клапан, выполняющий две функции:
- препятствует обратному попаданию воздуха;
- обеспечивает заполнение рабочей камеры водой.
Максимальная высота подъема воды, которую обеспечивает вихревое самовсасывающее оборудование, – 8 метров. От центробежных насосов вихревые отличаются двумя принципиальными качествами: они не перекачивают грязные среды, однако прекрасно справляются с перемещением смеси воздуха и жидкости.
Низкий КПД (от 25% до 45 %) объясняется тем, что много энергии тратится на процесс нагнетания жидкости. По этой причине владельцы загородных участков отдают предпочтение центробежным агрегатам. О вихревом оборудовании обычно вспоминают, когда нет возможности установить более продуктивный аналог.
Преимущества бытового использования
Достоинством данной категории самовсасывающих насосов являются компактные размеры и увеличенный напор (в 5-7 раз больше, чем у центробежных аппаратов). Таким образом, их рационально использовать при обслуживании источника воды, находящегося на далеком расстоянии от точек водоразбора, при условии, что большая производительность не нужна.
Вихревые насосы Speroni KPM выпускают в двух вариантах, различающихся габаритами, весом, объемом рабочей камеры и производительностью. Модификации используются для заполнения мембранных баков небольшого объема и систем отопления (+)
Примером может служить перекачка воды из колодца, высота подъема в котором не превышает 7-8 м, в так называемую «рабочую зону», где обычно расположены садовые посадки, грядки, теплицы. Учитывая неравномерность рельефа и огибание дачных строений, стоит рассчитывать на трубопровод до 100м длиной, а это значит, что потребуется большой напор.
Кроме использования вихревых модификаций в автономных частных водопроводах, их применяют для тушения пожаров, устройства вентиляции, в тепловых установках.
Виды грязевых насосов
Самовсасывающие насосы для откачивания воды имеют разное устройство и принцип работы. Подбирают их по функциональным особенностям и выполняемым задачам.
Центробежные
Это самые популярные и надежные агрегаты. Модели консольно-моноблочного типа с открытым колесом применяют для перекачивания жидкостей с включениями размером до 10 мм.
На фото – центробежный насос с открытым рабочим колесом
Устройство и принцип действия:
- Основной рабочий элемент насоса – колесо, состоящее из двух дисков с выгнутыми лопастями между ними;
- При включении колесо начинает вращаться и всасывать жидкость в центр;
- Под действием центробежной силы вода отбрасывается к периферии колеса и попадает в спиральную камеру, а из неё в напорный патрубок и далее в закрепленный на нем отводящий рукав.
Дренажные насосы самовсасывающие для загрязненных вод также относятся к центробежным. Они могут откачивать как чистую, так и загрязненную воду с размером частиц до 10 мм и работать при минусовых и высоких плюсовых температурах.
Промышленный шламовый насос
Их разновидность – шламовые насосы, предназначенные для перекачки воды с очень высоким содержанием твердых веществ (более 10% от объема).
Винтовые
Основное назначение винтовых насосов этой категории – выкачивание жидкостей из выгребных и сливных ям, так как они легко справляются с фекальными канализационными стоками и иловыми массами. Поэтому их используют для очистки септиков и канализационных колодцев, а также для перекачивания любых вязких жидкостей с температурой до +75 градусов.
Схема устройства винтового насоса
- Рабочих элементов у этого устройства два: ротор в виде винта из чугуна, хромированной или нержавеющей стали, и статор в виде двухзаходной обоймы из эластичной резины, внутри которого вращается ротор;
- Винт соединяется с валом с помощью карданной передачи, допускающей их несоосность при вращении;
- Когда вал начинает крутиться, винт в резиновой обойме совершает сложные движения: он вращается вокруг своей оси, в то время как ось тоже двигается по кругу с небольшим радиусом;
- В результате между винтом и обоймой возникают замкнутые полости, заполненные транспортируемой жидкостью и двигающиеся по направлению от всасывающей к нагнетательной камере.
Мембранные
Для работы таких агрегатов нужен компрессор, поэтому используются они преимущественно на строительных площадках, когда требуется откачивать воду из котлованов, содержащую частицы почвы, камни, глиняную жижу. Инструкция допускает содержание подобных включений до половины объема всей жидкости при их максимальном размере 50 мм.
Принцип их работы отлично виден на следующей схеме:
Внутреннее устройство и принцип действия мембранных насосов
- Сжатый воздух из компрессора попадает в устройство через отверстие в корпусе и распределительный механизм, подающий его попеременно то в одну, то в другую камеру;
- Поступающий в левую камеру воздух давит на левую мембрану, и она выталкивает вверх находящуюся здесь жидкость, которая вытекает через выпускной патрубок;
- В то же время правая мембрана, соединенная с левой штоком, тоже уходит влево, в результате чего в правой камере создается разрежение и в неё через всасывающий патрубок устремляется откачиваемая вода;
- Затем воздух поступает в правую камеру и все происходит точно так же: вода из неё устремляется вверх, а левая камера тем временем заполняется.
То есть мембранный насос годится для работы в самых сложных условиях. При этом он очень надежен, так как в его конструкции практически отсутствуют трущиеся друг о друга детали.
Особенности самовсасывающих агрегатов
Приобретая агрегат для применения на загородном участке, следует проанализировать ряд факторов, которые определяют нужную категорию. К ним относятся:
- глубина источника;
- расстояние от источника до дома;
- уровень напора;
- качество подаваемой воды;
- потребление воды.
Обычно перечисленные данные учитывают при расчете производительности аппарата, однако они полезны и при выборе насоса по типу всасывания.
Различают самовсасывающие и нормально всасывающие устройства. Отличие кроется в конструкции, регулирующей процесс перезаливки в случае попадания в систему воздуха.
Образец самовсасывающего насоса — Pedrollo PLURIJET, предназначен для перемещения и подъема чистой воды из источников с глубины, не превышающей 9м, номинальный напор до 120 м, подача – 200 л/мин (12 м3/час)
К нормально всасывающим относят погружные и полупогружные насосы, функционирование которых происходит, если жидкость из источника перемещается в рабочий отсек самотеком. При попадании воздуха срабатывает автоматическая защита от «сухого хода» и работа останавливается, так как вхолостую аппарат работать не может. Насос приходится перезапускать.
Схема работы самовсасывающего насоса: 1 – заливка воды; 2 – разделение воды и воздуха в рабочей камере; 3 – завершение циркуляции, начало работы насоса; 4 – удержание жидкости при выключении насоса (+)
Самовсасывающие модели рассчитаны на самостоятельное удаление воздуха без участия человека. Это происходит благодаря конструктивным особенностям: в верхней части рабочего отсека находится вантуз, через который и удаляется воздух. Вернуться ему назад мешает обратный клапан.
Современные исполнения со встроенными задвижками производят самостоятельную перезаливку, благодаря чему отпадает необходимость в постоянном контролировании оборудования.
Галерея изображений
Фото из
Самовсасывающие насосы служат для перекачки только чистой воды из колодцев, накопительных емкостей, бассейнов
Особенность конструкции этого вида насосов заключается в расположении напорного и всасывающего патрубков выше оси агрегата
Диаметр патрубка, к которому подключают всасывающую трубу, больше диаметра патрубка, к которому подсоединяют напорную
Благодаря особому расположению патрубков рабочая часть самовсасывающей системы всегда заполнена водой. Ее не нужно заливать перед каждым запуском, но обязательно следует перед первым
Использование самовсасывающих насосов
Конструктивная особенность оборудования
Размеры всасывающего и подающего патрубков
Особенности работы самовсасывающей помпы
С процессом перезаливки связана и небольшая высота подъема самовсасывающих агрегатов – до 9 м
Важно проследить, чтобы рабочая камера постоянно была заполнена водой, и чем короче подающая магистраль, тем быстрее происходит процесс перемещения воды
Чаще всего самовсасывающие насосы являются частью насосной станции с гидроаккумулятором, всасывающим патрубком (или эжектором), запорной арматурой и контрольно-измерительными приборами.
Виды самовсасывающих насосов

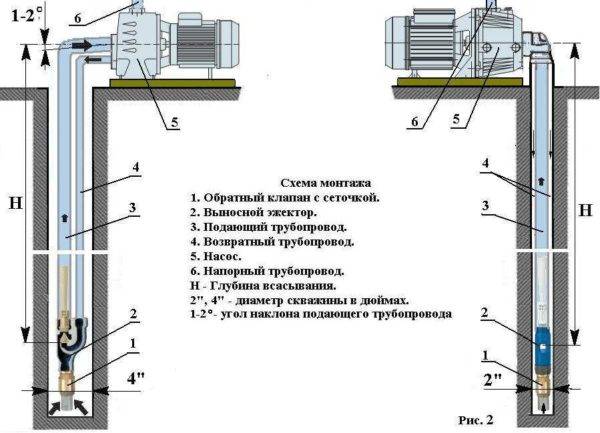

Производители выпускают самовсасывающие насосы с встроенным или выносным эжектором. В данном виде насосного оборудования всасывание и подъем жидкости происходит за счет ее разряжения. Во время работы эжекторные установки издают слишком много шума, поэтому для их размещения на участке подбирается специальное помещение, находящееся на достаточном расстоянии от жилого дома. Главное достоинство самовсасывающих насосов с эжектором заключается в их способности поднимать воду с большой глубины, в среднем составляющей около 10 метров. При этом в источник водозабора опускается подающая труба, а сам насос устанавливается на некотором расстоянии от него. Такое расположение позволяет свободно контролировать работу оборудования, что сказывается на продолжительности срока его использования.
Ко второму виду оборудования относят самовсасывающие насосы, обеспечивающие подъем воды без эжекторов. В моделях данного типа насосов всасывание жидкости обеспечивается гидравлическим устройством, имеющим специальную многоступенчатую конструкцию. Гидравлические насосы работают бесшумно в отличие от эжекторных моделей, но по глубине забора жидкости они им уступают.
Устройство и принцип действия центробежного насоса

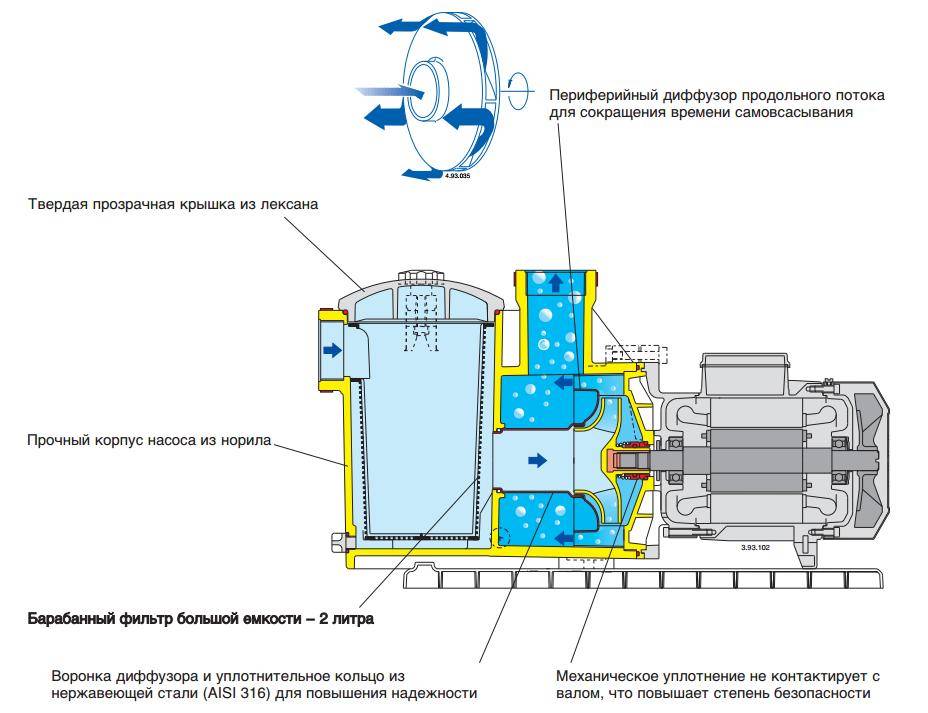

На рисунке представлено устройство самовсасывающего насоса центробежного типа. В корпусе, имеющем спиральную форму, расположено жестко закрепленное колесо, которое состоит из пары дисков с лопастями, вставленными между ними. Лопасти отогнуты в противоположную сторону от направления вращения рабочего колеса. С помощью патрубков определенного диаметра обеспечивается соединение насоса с напорным и всасывающим трубопроводом.
Так схематично можно представить устройство самовсасывающего центробежного насоса для перекачки воды, используемого в частных домах и на дачах
Принцип действия центробежных самовсасывающих насосов выглядит следующим образом:
- После наполнения водой корпуса и всасывающего трубопровода рабочее колесо начинает вращаться.
- Центробежная сила, возникающая при вращении колеса, вытесняет воду от его центра и отбрасывает ее на периферийные участки.
- За счет создаваемого при этом повышенного давления происходит вытеснение жидкости с периферии в напорный трубопровод.
- В это время в центре рабочего колеса давление наоборот понижается, что вызывает поступление жидкости через всасывающий водопровод в корпус насоса.
- По данному алгоритму происходит непрерывная подача воды самовсасывающим насосом центробежного типа.
Принцип работы самовсасывающего вихревого насоса
Воздух, показанный на рисунке желтым цветом, всасывается в корпус насоса за счет вакуума, который создается путем вращения импеллера (рабочего колеса). Далее происходит смешивание воздуха, попавшего внутрь насоса, с рабочей жидкостью, содержащейся в корпусе агрегата. На рисунке данная жидкость изображена голубым цветом.
На данном рисунке изображено устройство и принцип работы вихревого самовсасывающего насоса для подъема жидкости на высоту не более восьми метров
После поступления смеси воздуха и жидкости в рабочую камеру происходит отделение этих компонентов друг от друга, основанное на разности их плотностей. При этом отделившийся воздух выводится через подающую магистраль, а жидкость рециркулирует в рабочей камере. Когда из всасывающей линии происходит удаление всего воздуха, то насос наполняется водой и начинает работать в режиме центробежной установки.
Возможные варианты исполнения вихревых самовсасывающих водяных насосов, выпускаемых производителями для бытового использования владельцами частных домов и загородных коттеджей
На всасывающем фланце устанавливается обратный клапан, который предназначен для того, чтобы не допускать обратного попадания воздуха в трубопровод, а также для обеспечения постоянного присутствия в камере насоса рабочей жидкости. Благодаря такому устройству и принципу действия вихревые самовсасывающие насосы способны с залитой камерой обеспечивать подъем жидкости с глубины, не превышающей восьми метров, без установки донного клапана.
Устройство поршневых насосов и принцип действия
Самыми первыми гидравлическими машинами, преобразующими механическую энергию движения поршня в механическую энергию жидкости и известными еще до нашей эры, были именно поршневые насосы. Претерпевая различные дополнения, принцип их действия не менялся с тех самых пор.
В поршневом насосе, за счет циклического изменения объема, происходит циклическое заполнение цилиндров жидкостью с последующим ее вытеснением.
В качестве простейшего образца работы любого современного поршневого насоса, может служить рабочий цикл простой одноступенчатой гидравлической машины, состоящей из цилиндрической рабочей камеры с двумя отверстиями напорным и всасывающим и совершающего внутри нее возвратно-поступательные движения поршня. Для преобразования вращательного движения в возвратно-поступательное конструкцией предусматривается кривошипно-шатунный механизм.
Всасывание жидкости в таком устройстве происходит за счет создания в рабочей камере низкого давления во время движения поршня вправо при закрытом нагнетательном клапане, а напор перекачиваемой жидкости открывает всасывающий клапан и рабочая камера полностью заполняется.
Затем при возвратном движении поршня, в цилиндре создается избыточное давление, значительно большее, чем в нагнетательном патрубке. Всасывающий клапан закрывается, а нагнетательный открывается для подачи, за счет чего и происходит процесс нагнетания или вытеснения жидкости, равной объему рабочей камеры, в напорный коллектор трубопровода.
Полезный объем рабочей камеры это разница между максимальным и минимальным ее объемами, обусловленными положением поршня.
От частоты движения поршня зависит непрерывность поступления рабочей жидкости. Чтобы давление внутри напорного трубопровода было стабильным, обычно используются гидравлические агрегаты двухстороннего действия с несколькими рабочими камерами, точнее, цилиндры в них поделены на две равные части, в каждой из которых имеются оснащенные клапанами всасывающие и напорные патрубки. Такая конструкция позволяет в разных частях иметь разное давление. В то время, как в одной части под действием движения поршня идет процесс всасывания, в другой осуществляется нагнетание и наоборот. Для борьбы с пульсацией применяют воздушные колпачки и гидроаккумуляторы.
К поршневым насосам одинарного действия относятся плунжерный или скольчатый насос, а также диафрагменный насос. Диафрагменный отличается от плунжерного лишь наличием в его рабочей камере специальной активной или пассивной диафрагмы. Активные диафрагмы, передавая усилие на жидкость от штока, находятся под высоким давлением и поэтому из-за своей низкой усталостной прочности применяются в поршневых насосах низкого давления с большим числом качаний. А пассивные диафрагмы лишь отделяют жидкость, передающую энергию от плунжера к перекачиваемой жидкости и поэтому их применяют в насосах с высокими давлениями при малом числе качаний.
Более сложную конструкцию имеют поршневые насосы двойного действия, обеспечивающие более равномерную подачу перекачиваемой жидкости за счет наличия в них двух и более рабочих камер. Каждая камера работает в качестве насоса одинарного действия, а, в так называемых, дифференциальных насосах в правой рабочей камере, используемой как вспомогательная, отсутствуют клапаны, но за счет ее наличия подача жидкости не зависит от движений поршня.
Возможность регулирования напорного давления за счет варьирования частотных диапазонов поршневого хода, малые габариты и взаимозаменяемость узлов деталей являются основными плюсами поршневых насосов.
К недостаткам можно отнести невозможность из-за высокого давления на входе последовательно соединить нескольких поршневых насосов в одну цепь, невозможность перекачивания жидких сред с абразивными частицами, потребность в дополнительной охлаждающей системе и в дополнительном уплотнении между поршнем и стенками цилиндров рабочих камер. А также, в отличие от других объёмных насосов, поршневые насосы не обратимы из-за наличия клапанов, поскольку не могут работать в режиме гидродвигателя.
Обладает ли центробежный насос способностью самовсасываниято: что такое самовсасывающий насос?
Авторы многих сайтов ошибочно причисляют к самовсасывающим насосам поверхностные и даже циркуляционные центробежные машины, которые необходимо полностью заливать жидкостью перед запуском, эти насосы не способны обеспечить самозаполнение подводящего трубопровода без использования дополнительных устройств.
Попробуем разобраться, почему большинство лопастных гидромашин не обладают самовсасыванием, и какие типы насосов обладают этой способностью. Какие насосы являются самовсасывающими?
Согласно ГОСТ 17398-72 «Насосы. Термины и определения» самовсасывающим является насос, который способен обеспечить самозаполнение подводящего трубопровода жидкостью.
Для работы самовсасвающему насосу может потребоваться небольшое количество жидкости, например, оставшееся после предыдущего запуска.
Почему центробежные насосы не обладают способностью к самовсасванию?
Частицы жидкости в центробежном насосе перемещаются от центра к периферии, а затем по отводу за счет силы инерции. Масса частиц воздуха значительно меньше массы частиц воды, поэтому они не обладают такой инерционностью. Движение частиц воздуха под действием силы инерции при вращении рабочего колеса не создается, значит воздух из всасывающего патрубка выкачиваться не будет и он не заполнится жидкостью.
Если центробежные машины не обладают способностью к самовсасыванию, то существует ли другой динамический самовсасывающий насос?
Какие динамические насосы являются самовасывающими?
Самовсасывающими являются вихревые насосы отрытого типа с глухими каналами, для работы им необходимо небольшое количество воды, оставшееся от предыдущего запуска.
Самовсасывающий вихревой насос
Всасывающий патрубок насоса соединен с каналом, через рабочее колесо жидкость поступает в канал , освобождая объем в ячейке колеса. Свободный объем заполняется воздухом из всасывающего патрубка. При вращении колеса ячейка достигает места, где канал заканчивается жидкость из канала поступает в ячейку рабочего колеса вытесняя газ. При дальнейшем движении жидкость переместится в канал, цикл повторится, вытеснив новую порцию воздуха из всасывающего патрубка в напорный.
Получается, что вихревой насос открытого типа выкачивает воздух из всасывающего патрубка, создавая в нем разряжение, в результате чего линия всасывания насоса постепенно будет заполнятся жидкостью. Этот факт позволяет считать открытые вихревые насосы самовсасывающими.
Эти насосы способны перекачивать не только воду, но и газожидкостную смесь обладают невысоким КПД, который не превышает 30%.
Самовсасывающие вихревые насосы закрытого типа
Вихревые насосы закрытого типа, способны обеспечивать самовсасывание только при наличии напорного сепарирующего колпака.
Устройство для обеспечения самовсасывания — напорный сепарирующий колпак Колпак устанавливается в линии нагнетания насоса.
При запуске в насосе должен находиться небольшой объем жидкости, достаточно воды оставшейся поле предыдущего запуска.
При вращении рабочего колеса вода в канале насоса будет активно перемешиваться с воздухом образуя газожидкостную смесь.
Проходя через профилированный канал колпака смесь закручивается жидкость отбрасывается к периферии канала, а воздух остается в центре и через трубки отводится в напорную линию. Вода из напорного колпака вновь направляется к лопастям рабочего колеса, смешиваясь с новым объемом воздуха, поступившим из всасывания.
Таким образом обеспечивается удаление воздуха из всасывающего трубопровода и заполнение его жидкостью, то есть насос работает в режиме самовсасывания.
Объемные самовсасывающие насосы
Принцип работы объемных насосов основан на изменении объема рабочей камеры. В фазе всасывания объем рабочей камеры увеличивается, в фазе нагнетания — уменьшается. Объемные машины способны перекачивать как жидкость, так и газ, в том числе создавая разряжение в линии всасывания, что обеспечивает заполнение всасывающей линии.
Существуют несколько типов объемных насосов — поршневые, винтовые, шиберные. Большинство конструкций объемных насосов предназначены для работы с гидравлическим малом, однако существуют объемные гидронасосы, предназначенные для работы на воде или эмульсии. Объемные насосы способны работать на высоком давлении, при этом их подача (по сравнению с динамическими) не велика.
Расскажите о собственном опыте, полученном в ходе откачки воды самовсасывающим насосом, поделитесь известными только вам нюансами работы. Пишите, пожалуйста, комментарии в находящемся ниже блоке. Задавайте вопросы по теме статьи.

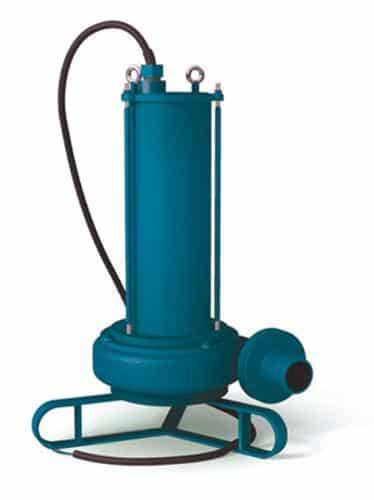

Погружной насос ЦМК 25 20 С
Предназначен для перегонки отработанных промышленных, дождевых и бытовых сточных вод, а также фекальных отходов с животноводческих ферм центробежной силой.
Особенности:
- моноблочная конструкция;
- вертикальная установка;
- рабочая камера в стальном и чугунном исполнении;
- торцовый уплотнитель, защищенный картером от преждевременного высыхания;
- не подходит для работы в пожаро- и взрывоопасных зонах.
Технические характеристики:
- Диапазон допустимой кислотности воды – 6-8 рН;
- Максимально допустимая температура сточных вод – 45 0С;
- Скорость перекачки – 0,42 м3/мин;
- Напор – 20 м;
- Мощностной показатель – 3500 Вт.
Самовсасывающие и нормально всасывающие насосы: в чём разница
По типу всасывания, насосное оборудование делится на две категории: нормально всасывающие и самовсасывающие. Дело в том, что в процессе работы насоса, в его рабочую полость может попадать воздух.
Перекачка воды, при этом, становится невозможной — то есть, агрегат работает вхолостую. Чтобы этого не произошло, система всегда должна быть заполнена водой, а воздух — удаляться.
Итак:
Насосы для воды самовсасывающие, имеют в своём корпусе специальное отверстие для заливки. Чтобы удержать жидкость в камере, на всасывающих и напорных патрубках устанавливаются обратные клапаны или отсечные заслонки. Существуют и модификации со встроенными задвижками – такие насосы способны перезаливаться самостоятельно.
Их корпуса спроектированы так, что объём воды, необходимый для заливки, сохраняется внутри насоса даже в том случае, если он отсоединяется от питающего трубопровода. Такие насосы нужно обязательно предохранять от замерзания. Чтобы внутрь корпуса не попадали твёрдые частицы, агрегаты оборудуются сетчатым фильтром.
Перезаливка насоса должна происходить быстро, чтобы вода, заполняющая рабочую камеру, не успевала испаряться. У погружных моделей таких проблем нет, а для поверхностного оборудования это очень актуально.
Чем длиннее линия всасывания, тем большее сопротивление трению возникает в трубопроводе. Именно поэтому насосы самовсасывающие для воды, имеют такую маленькую высоту подъёма – всего 8-9 метров.
Что касается воздуха, то у самовсасывающих насосов он удаляется в процессе перекачки самопроизвольно – через вантуз, расположенный в верхней части рабочей камеры. Но всё-таки, насос – это не компрессор, и чрезмерное количество воздуха в камере создаёт проблемы в его работе.
Например, увеличивается длительность заливки
Поэтому важно, чтобы все соединения и трубопроводы в системе были герметичными.
Нормально всасывающий насос заливается только при первичном запуске, и перезаливка при каждом запуске ему не требуется
Важно только, чтобы воздух не попадал в систему извне
Если это случается, насос перестаёт качать воду, и нужно произвести доливку. Оборудование такого типа чаще бывает погружным, либо используется только для повышения давления в трубопроводе.
Признаки и причины неисправностей, возможности восстановления работоспособности
Абсолютно любой пожарный насос может сломаться или же перестать работать с прежней мощностью. Причиной этого может быть неправильная эксплуатация, износ основных рабочих узлов и разгерметизация различных соединений. В некоторых ситуациях проблемы можно легко устранить. Мы приведём некоторые неполадки, их причины и способы ремонта:
- Пропало отображение давления на манометре. Скорее всего сам прибор вышел из строя. Необходимо заменить манометр. Если в канале случился засор, то его нужно прочистить;
- Появились посторонние шумы и вибрации. Возможно, были ослаблены крепления или износили подшипники. В таком случае крепления можно затянуть, а подшипники заменить;
- Насос перестал выдавать должный напор. Случился засор колеса, износились уплотнители, в систему попал воздух или же повредились лопатки колеса. При данных проблемах нужно устранить засор, заменить уплотнители, устранить попадание воздуха и заменить колесо;
- Смеситель перестал подавать состав для подготовки пены. Возможность засорилась магистраль или выход из дозатора. Для решения проблемы нужно очистить дозатор и магистраль;
- Снизилась сила струи. Скорее всего забилась сетка, нарушилась герметичность и начали пропускать сальники. В таком случае нужно очистить засор, заменить кольца, сальники и проверить количество рабочей жидкости (масла);
- Не образуется разряжение. Нарушились соединения рабочих элементов или не закрыта арматура. Для решения нужно нормализовать положение арматуры и заменить все расходные материалы.
Роторные насосы
Это типы водяных насосов, которые отличаются от других типов отсутствием клапана. Перекачивание воды происходит за счет ее выталкивания под давлением. Основным рабочим механизмом в конструкции считается ротор. При движении ротор меняет объем замкнутого пространства. В таком положении элемента жидкость выталкивается.
Роторные водяные насосы работают с минимальным уровнем шума и без вибраций, поэтому пользуются спросом для решения бытовых задач. Конструкцией роторного насоса предусмотрена возможность обратной подачи жидкости. Роторный насос способен выкачивать жидкости любой плотности и вязкости. Такие модели имеются высокий коэффициент полезного действия.
Роторный насос по своим свойствам превосходит центробежный при определенных условиях эксплуатации
При выборе эффективного насоса стоит обратить внимание на диаграмму диапазона и характеристики конкретной модели. Современные модели роторных насосов отличаются надежностью и улучшенным рабочим диапазоном
Их часто используют в среде с ограниченным доступом к энергопотреблению. В таких условиях они демонстрируют максимальную эффективность.
Конструкция роторного насоса включает несколько элементов:
- насосную полость с элементами, которые проводятся в действие приводным валом. Это вращательное движение является отличительной чертой роторных агрегатов;
- всасывающий патрубок. Через него вращающиеся элементы насоса втягивают жидкость.
Насосные элементы характеризуются плотно прилегающими рабочими зазорами. Такие насосы не нуждаются в отдельных впускных или выпускных клапанах. Объем перекачиваемой жидкости или смещение определяются ротором и насосной полостью.
Как правильно выбрать насос для дома
Какую еще разницу можно отметить для самовсасывающих насосов разных типов?
- Центробежные агрегаты превосходят вихревые по своим габаритам и массе. При этом они работают намного тише и могут перекачивать через себя без страха поломки воду с достаточно крупными инородными включениями. Например, фекальные и дренажные насосы имеют именно такое строение. Вихревые агрегаты достаточно чувствительны, поэтому перед ними обязательно ставятся фильтрующие установки, очищающие воду.
- Центробежные насосы считаются более надежным оборудованием. Срок их службы при регулярном обслуживании может составлять 20 лет и более. В ремонте они тоже достаточно просты – деталей продается много, все при желании можно сделать самому, если есть хотя бы базовые знания строения электромоторов.
- Про расход электричества и КПД мы уже писали, повторяться не будем.
Перед покупкой обязательно попросите паспорт изделия и ознакомьтесь с его рабочими характеристиками. Нас интересует следующее:
- Первым делом смотрим на производительность и мощность. Этот параметр нужно сопоставить с удаленностью скважины от дома, глубиной, с которой агрегат поднимает воду, объемом всего водопровода и с максимально возможным объемом расхода воды ежемоментно. Перед походом в магазин вам нужно произвести соответствующие расчеты, чтобы не пришлось гадать – хватит или нет. Методика проведения таких расчетов не сложна, ее легко отыскать в сети. Также вы можете воспользоваться удобными онлайн калькуляторами, в которые нужно просто вбить все необходимые данные.
- Минимальное давление, которое должно быть в системе, составляет 0,3 Бар. Оно должно быть постоянным, иначе бытовая техника, подключенная к водопроводу, может просто выйти из строя.
- Так же стоит соотнести возможности вашего насоса с диаметром обсадной трубы скважины и ее максимальной производительностью. Такую информацию лучше получить от специалистов, выполнявших бурение на вашем участке.
Чему отдать предпочтение
Единого универсального совета для выбора насоса самовсасывающего типа не существует. Рекомендации можно свести к следующим нюансам:
Центробежные аппараты имеют крупные габариты и отличаются практически бесшумной работой. К их недостаткам относят малую производительность и возможность работы с глубиной не больше 8-10 метров. Это хороший выбор для установки в доме и подключения к неглубокому колодцу, а также в качестве сезонного варианта для полива грядок с забором воды из реки или озера.
Для работы со скважинами средней глубины лучшим выбором станет вихревой насос.
Он мощнее, работает с глубиной до 15, а при имеющемся эжекторе и до 30 метров. Такой насос можно установить внутрь скважины, погрузив его в воду (специальные погружные модели). Добавим, что думать о выборе насоса нужно уже на этапе бурения скважины.
Эжекторные
Самая большая глубина, с которой поверхностные вихревые и центробежные насосы могут поднимать воду — 8-9 метров, часто она располагается глубже. Чтобы «добыть» ее оттуда, на насосы устанавливают эжектор. Это трубка специальной формы, которая при движении воды через нее создает разряжение на входе. Так что такие устройства тоже относятся к разряду самовсасывающих. Эжекторный самовсасывающий насос может поднять воду с глубины 20-35 м, а этого уже более чем достаточно для большинства источников.
Схема подключения выносного эжектора для скважин разного диаметра — двухдюймовая справа, четырехдюймовая слева
Недостаток в том, что для обеспечения работы часть понятой воды необходимо вернуть обратно, следовательно, производительность значительно снижается — такая помпа может обеспечить не очень большой расход воды, но электричества на обеспечение работоспособности тратится ничуть не меньше. При установке инжектора в колодец или скважину достаточной ширины в источник опускают два трубопровода — один подающий большего диаметра, второй, возвратный, меньшего. К их выходам подключается эжектор, а на конце устанавливается фильтр и обратный клапан. В этом случае недостаток тоже очевиден — двойной расход труб, а значит — более дорогая установка.
В скважинах малого диаметра используется один трубопровод — подающий, а вместо обратного используется обсадная труба скважины. Таким образом тоже формируется зона разрежения.
