Ручной насос для воды своими руками: обзор лучших самоделок

Особенности водяных мини насосов

Для любого дачного участка или частного дома с автономной системой водоснабжения необходимы устройства для подачи и перекачки воды. Производители смогли добиться в своих изделиях оптимального соотношения производительности и компактности.
Так, устройства, имеющие габаритные размеры не более 30 х 20 сантиметров, могут поднимать воду из источника глубиной свыше ста метров, или транспортировать жидкость в горизонтальном направлении на 200 метров и больше.Все водяные насосы мини для водоснабжения, делятся на две основные категории, что зависит от сферы их использования:

• Колодезные устройства, для источников глубиной не превышающих 15-20 метров. К ним относятся в основном вибрационные насосы.
• Скважинные агрегаты, поднимающие воду из артезианских скважин, глубина которых свыше ста метров. Это обычно центробежные устройства.

Вибрационные мини-насосы

Отличительной особенностью таких изделий является то, что они выполнены по вибрационной технологии, имеют два основных преимущества:

• Миниатюрные габариты.
• Небольшая цена.

Принцип работы таких насосов достаточно простой:

• После подключение к электросети напряжением на 220В, двигатель начинает преобразование переменного тока в механические колебания, передающиеся на поршень, зафиксированный на вале привода. Возникающие колебания обладают очень маленькой амплитудой, что визуально напоминает обычную вибрацию, это и послужило названию устройств.
• Получаемая внутри корпуса вибрация поршня, создает гидравлический удар, что повышает уровень давления, и способствует перекачиваемой жидкости выталкиваться в водозаборный шланг, при перекрытых остальных отверстиях обратными клапанами.
• Такого типа вибрационные устройства изготавливаются по погружной технологии: нормальное их функционирование происходит при полном погружении в рабочей среде. Это связано с большим нагревом агрегатов при эксплуатации, что требует постоянного их охлаждения, чем служит холодная рабочая среда.

Центробежные мини-насосы

В отличие от вибрационных, центробежные агрегаты могут быть:

• Погружными.
• Поверхностными – насос размещается возле источника, а подача воды происходит по шлангу, в нее опущенному. На фото представлено рабочее колесо центробежного мини-насоса.

Рабочее колесо насоса

• Перекачка воды в таких устройствах происходит вращением рабочего колеса, при движении которого создается перепад давление между выводящим патрубком и рабочим блоком.
• Подключается устройство к розетке 220В, что делает его универсальным, и позволяет использовать как погружную технику внутри скважины, и в качестве устройства для подачи воды при поливе огородов и приусадебных участков.

Дренажные мини-насосы

Дренажный насос от погружного отличается незначительно.Но их сфера применения различная:

• Их используют при перекачке грязной воды.
• Очистке скважин и колодцев от грязи.
• Дренажа сточных вод.
• Перекачивание технической воды, используемой для полива огородов

Технические особенности дренажных насос заключаются в следующем:

• Он должен иметь конструкцию с повышенной износоустойчивостью, что связано с постоянному агрессивному воздействию сильно загрязненной жидкости.
• Погружной агрегат должен иметь миниатюрные размеры, из-за регулярной установки и демонтажа в разных местах.
• Дренажный погружной насос имеет большую мощность. Грязная жидкость, такая как канализационные стоки, обычно гуще воды, что требует при ее нагнетании наличия высокого давления.
• Подключатся агрегат к универсальному источнику питания, напряжением 220в.

Циркуляционные мини-насосы

Циркуляционный водяной насос мини устанавливается непосредственно на трубопровод, что предъявляет к нему повышенные требования к компактности. При большом весе устройство может попросту деформировать трубу.
Главное функциональное назначение миниатюрного циркуляционного насоса — повышение давления потока жидкости в замкнутом трубопроводе.

Циркуляционный мини-насос

• Устанавливаются такие аппараты в системах отопления загородных домов, где уровень давления не дает теплоносителю правильно циркулировать жидкости в естественном режиме, что препятствует реализации полностью потенциала отопительного прибора.
• Устанавливаются устройства в системы автономного водоснабжения в местах, где необходимо повысить давление жидкости на выходе из фильтрующего элемента, или гидробака.
• Их габариты редко бывают больше 7 х 7 сантиметров.

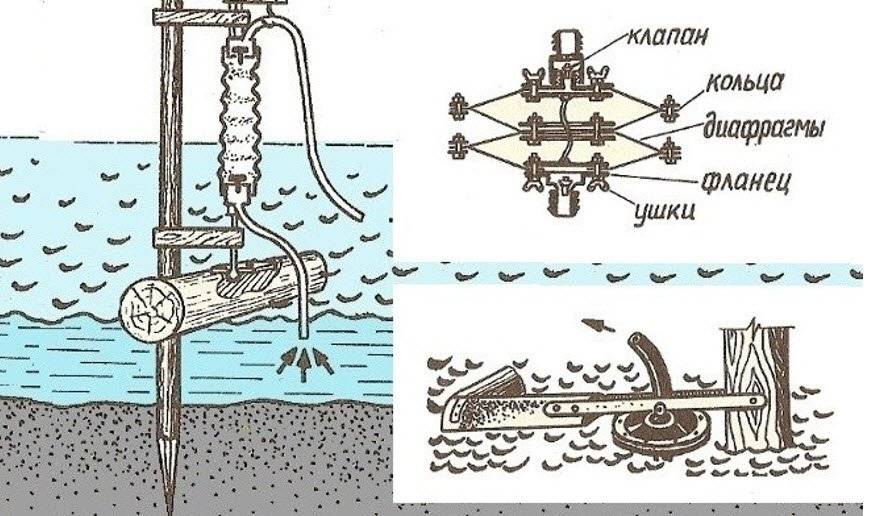

Волновой водяной насос

1. Подготовить основной нагнетающий элемент. Он должен быть выполнен в виде гармошки – полого цилиндра, который будет менять свой объем при растяжении и сжатии, и тем самым создавать нужное давление для передачи воды из водоема.
2. Заменить «гармошку» может автомобильная шина требуемого диаметра.
3. Создать «плавучую» площадку. Для этого берется деревянный материал, по размеру он должен соответствовать камере. Чтобы увеличить его плавучесть, нужно подклеить к его нижней части пенопласт или можно заменить его пластиковыми пустыми бутылками, которые должны быть закрыты крышками. Выбранный легкоплавкий материал присоединяется к нижней части камеры изолентой или строительным скотчем.
4. Зафиксировать камеру. Ее положение «на плаву» удерживается при помощи деревянной дощечки, к которой крепится верхняя часть камеры.
5. Закрепить волновой насос. Для этого в дно водоема вбивается два столба любого сечения, к ним жестко прикрепляется верхняя платформа насосного устройства, для нижней площадки нужно предусмотреть на них петли из проволоки, по которым вода будет свободно перемещаться.

Насосы на энергии волны

Чтобы вода не текла назад в реку или озеро, систему оснащают обратным клапаном, который также можно сделать самостоятельно. Поплавок-бревно подбирается опытным путем. Вся конструкция устанавливается на мачте, которая вбивается в дно, и должна быть жесткой. Производительность такого насоса невелика, но за сутки можно перекачать до 20 кубометров воды.

Второй вариант конструкции предполагает использование тормозной камеры вместо гофрированного шланга. Ее нужно разобрать. Отверстий достаточно два. Трудность возникает когда необходимо изготовить клапаны. Впускной изготавливается из отрезка трубы, рассверленного таким образом, чтобы шар не проваливался внутрь, и перекрывал канал.

Выпускной клапан отличается наличием прижимной пружины, которая монтируется между шаром и медной полосой. Для диафрагмы используется плотная резина. Диаметр должен совпадать с размерами тормозной камеры. В качестве герметика используется эпоксидная смола или иной клей, который выдерживает воздействие воды.

Но и эту модель можно усовершенствовать. В дно озера или реки вбиваются 4 кола. В бревне делаются пропилы, которые не позволяют ему вращаться на ветру. Если есть керосин, древесину лучше пропитать им, чтобы волокна не впитывали влагу, и бревно не потонуло. При этом поплавок монтируется таким образом, чтобы фрикционные движения не стали причиной повреждения несущего штока.

Как сделать ручной насос для скважины своими руками?

Еще один ручной скважинный насос – мембранный — можно изготовить на базе тормозной камеры. В ней нужно оставить только одно отверстие, остальные закупориваются. С противоположной стороны от оставшегося открытым отверстия необходимо проделать несколько отверстий, в которых при помощи эпоксидной смолы будут установлены обратные клапаны.

Клапаны делают из толстостенной медной трубки. На одном конце ее внутренний диаметр увеличивают при помощи сверла, после чего сюда помещают шарик. Его диаметр должен быть равным увеличенному (рассверленному) диаметру трубки, вследствие чего узкая часть трубки окажется закупоренной. Затем к рассверленному торцу трубки припаивают отрезок проволоки, так чтобы он не дал шарику выпасть – и клапан готов.

Насос ручной для поднятия воды

Еще один клапан делают так же, только к проволоке припаивают пружину, которая будет удерживать шарик в закрытом состоянии – получится нормально закрытый обратный клапан.

Остается установить в камеру клапаны и приклеить к ней круглую резиновую мембрану, вырезанную из автомобильной камеры. В центре мембраны гайками крепится шток, свободный конец которого выпускается в оставленное открытым отверстие тормозной камеры.

Устройство самодельного поршневого насоса для скважин

Насос поршневого типа наиболее прост в изготовлении. Его рабочий механизм уже был описан, осталось уточнить пару деталей:

1. В воду следует опускать не корпус-гильзу, а присоединенный к ее нижней части всасывающий шланг.
2. Шток следует прикрепить к рычагу – тогда поднимать поршень будет легче.
3. Между выходным патрубком и водопроводной трубой нужно установить запорный вентиль или обратный клапан, который воспрепятствует истечению жидкости из трубы обратно в насос во время его простоя.

Устройство самодельного поршневого насоса для скважин

Вот примерный порядок действий мастера:

Изготавливается корпус

В качестве заготовки используется труба длиной 600 – 800 мм с внутренним диаметром 80 мм, внутренняя поверхность которой должна быть как можно более гладкой. Идеальный вариант – цилиндр от двигателя внутреннего сгорания или гидроцилиндр. Если же применяется обычная труба, изнутри ее следует обработать шабером.

Сбоку в верхней части корпуса следует прорезать отверстие и приварить выпускной патрубок.

Погружной насос нужно выбирать особенно придирчиво. Насос Водолей — технические характеристики и оценка качества, читайте далее.

Все о ремонте погружных насосов своими руками вы можете почитать в этой публикации.

Изготовление крышек

Крышки можно делать из любого доступного материала – стального проката, пластика и даже дерева.

Последний вариант является самым простым и вместе с тем эффективным: напитавшись влагой, древесина разбухает и благодаря этому надежно фиксируется в трубе.

Лучше всего делать крышки из лиственницы или дуба.

В той из них, которая будет устанавливаться в верхней части насоса, нужно высверлить отверстие под шток; в нижнюю – устанавливаем обратный клапан.

Изготовление поршня

Поршень, как и крышки, можно делать из чего угодно

Важно, чтобы он имел круглую форму и был оснащен кольцевидным уплотнителем из резины. В корпусе поршень должен двигаться достаточно плотно, но без чрезмерного сопротивления

К центру данной детали следует прикрепить шток, воспользовавшись для этого шпилькой.

Труба всаса

В начале работы насос создает во всасывающей трубе разрежение, поэтому она должна быть достаточно жесткой, чтобы противостоять сжатию силой атмосферного давления. Этому условию удовлетворяют металлические и пластиковые трубы.

Простые ручные насосы

Если же предполагается использовать резиновый шланг, то необходимо брать армированный либо армировать его самостоятельно стальной пружиной.

Обратные клапаны

Производительность и КПД насоса зависят от герметичности обратных клапанов. Самый простой вариант – мембранный или лепестковый клапан. Он представляет собой плотно устанавливаемый в корпус насоса диск с проделанным в нем отверстием, которое закрывается зафиксированным с одной стороны куском резины. Когда вода движется в «правильном» направлении, она отгибает резину и беспрепятственно течет через клапан.

Скважина с ручным насосом на дачном участке

В случае противотока резина прижмется к отверстию и путь воде будет закрыт. Аналогичный клапан необходимо вмонтировать в поршень.

Сборка насоса

Поршень со штоком устанавливается в корпус, который после этого закрывается крышками. Остается подсоединить к штоку рычаг, а снизу к корпусу – трубу всаса.

Чтобы насосом было удобнее пользоваться, установите на рычаг пружину, возвращающую его в исходное положение.

Другие виды механических насосов

Ручные механические устройства для водоснабжения использовались с древнейших времен, в настоящее время их заменили модели промышленного производства. В некоторых случаях при отсутствии электричества использование механических заводских агрегатов неэффективно, и народные умельцы придумывают свои схемы и чертежи, как сделать ручной насос для скважины своими руками.

Если в приведенном случае (водозабор из скважины) можно использовать принцип действия промышленных агрегатов, то для забора воды из открытых водоемов используют собственные разработки на основе древних технологий.

Винт Архимеда

Винт Архимеда и его использование

Конструкция придумана греческим мыслителем в 250 году до нашей эры и состоит цилиндрической трубы, внутри которой находится винт, система опускается в открытый водоем под небольшим углом. При работе вращающиеся лопасти захватывает воду и продвигают ее вверх по трубе, по окончании которой она выливается в подготовленную емкость.

Гидравлический таран

Гидравлический таран

Механик Монгольфье является создателем гидравлического насоса, поднимающего воду за счет своей кинетической энергии. Его принцип действия заключается в перекрытии быстрого потока клапаном, после чего вода под давлением поступает в размещенный вверху гидравлический бак и затем по напольному шлангу доставляется потребителю. Устройство работает повторяющимися циклами, некоторые производители выпускают гидронасосы кустарными способами.

Аэролифт

Аэролифт – принцип работы

Германский инженер Карл Лошер разработал данный метод в 1797 году, его сущность состоит в выталкивании жидкости из опущенной в источник полой трубы воздухом. Для работы аэролифта в нижнюю часть трубы через входной патрубок закачивают ручным насосом воздух, его пузырьки растворяются в воде и вследствие легкого веса поднимаются на поверхность вместе с жидкостью.

Данную конструкцию можно использовать при наличии электричества, подключая вместо механического насоса компрессор.

Самодельная поршневая помпа

Некоторые народные умельцы изготавливают поршневые насосы самостоятельно. Обычная конструкция представляет собой рабочую камеру из сваренной трубы, в качестве поршня используют металлический или пластиковый диск с уплотнительным резиновым кольцом по диаметру. Чтобы обеспечить с помощью самодельной конструкции водоснабжение, в пластиковых или металлических поршневых дисках просверливают отверстия для установки системы обратных клапанов.

 Устройство самодельного поршневого насоса

Большинство современных механических агрегатов, как и поверхностные электронасосы, способны поднимать жидкость из скважин глубиной до 10 метров. Наибольшую высоту подачи обеспечивает штанговая помпа, работающая по аналогии с электрическими погружными видами. Ее корпус и рабочий клапан могут опускаться в источник глубиной до 30 метров, обеспечивая забор при аналогичном расстоянии до водного зеркала.

Среди всех видов в быту наиболее распространены поршневые ручные насосы, которые монтируются непосредственно над выходом обсадной скважинной трубы, при этом всасывание происходит через опущенную в отверстие трубу с обратным клапаном.

1 Эксплуатационные особенности ручных насосов

Водяной ручной насос для скважины – это специальное устройство для перекачивания жидкости на поверхность под давлением. Оборудование такого образца приводится в действие усилиями человека посредством нажатия на специальный рычажный механизм.

Эксплуатация ручных установок требует применения физической силы, поэтому их рационально использовать на участках с малой потребностью в воде.

1.1 Преимущества и недостатки

Ручной способ поднятия воды из скважины имеет ряд преимуществ и недостатков. К положительным моментам можно отнести:

• Простота оборудования стала причиной его быстрого монтажа.
• Установка системы возможна практически в любых условиях.
• Экономия ресурсов – насос приводится в действие человеческими усилиями, не требуя подключения к электросети.
• Устройство состоит из унифицированных узлов и частей, которые при необходимости подлежат замене – эта особенность позволяет максимально продлить срок службы установки.
• Ручной насос стоит гораздо дешевле своих аналогов.
• Вы экономите средства на введении оборудования в эксплуатацию, ведь процесс настолько прост, что не требует привлечения специалиста.

Ручной насос для скважины в металлическом корпусе

Недостатки использования ручного насоса исходят из особенностей его конструкции:

• Потребность в приложении физической силы – перекачивание воды происходит только с нажатием на рычажный механизм.
• Низкая производительность – насос показывает скромные результаты по объемам подачи жидкости в сравнении с автоматическими системами.

1.2 Классификация ручных насосов

Насосы для выкачки воды из абиссинской или другой скважины выполняют одинаковую функцию, но при этом их устройство и принцип действия несколько отличаются между собой. В зависимости от указанных критериев оборудование с ручным механизмом классифицируют на две категории:

• поршневые насосы;
• штанговые насосы.

Ручные поршневые насосы используются в тех случаях, когда вода на участке расположена на небольшой глубине – до 10 м.

Принцип работы оборудования довольно прост. Устройство представляет собой металлический цилиндр, внутри которого размещается поршень. Под действием физической силы он поочередно перемещается вниз и вверх. Подъем рычага человеком приводит к вытеснению жидкости через входное отверстие, а опускание – к наполнению водой надпоршневого пространства.

Такое нехитрое приспособление не составит труда соорудить своими руками и монтировать на дачном участке.

Ручной насос для скважины на участке

Глубинный штанговый насос ручного воздействия представляет собой более сложный механизм, который предназначен для откачки воды с абиссинской скважины или любой другой глубиной 10-30 м. Его конструкция состоит из цилиндра, поршня и очень длинного штока, который под действием рычага запускает всю систему. Штанговый насос располагается непосредственно в скважине, при этом его шток погружается в водный слой на глубину около 1 м.

Чтобы разобраться, какой тип изделия подойдет непосредственно к вашим условиям эксплуатации, вам придется изучить основные критерии выбора оборудования.

Конструкция #12 – “самоделка” для небольшого ручья

Этот насос может обходится сверхмалым количеством энергии. Конечно хорошо, если есть река или озеро. Но что делать, если летом река сильно мелеет? Поможет насос качельного типа.

Такой насос позволяет использовать совсем незначительные величины энергии небольшого ручья

Основная часть конструкции – это два ковша жестко связанные между собой через блоки (4). От ручья необходимо сделать водоотвод из оцинкованной стали (3). Для того чтобы уменьшить износ, под него подкладывают кусок пластика. Водоотвод жестко связан поводком с веревкой (5).

Поводок 6 выполняют из жесткой проволоки и рассчитывают длину таким образом, чтобы водоотвод перемещался на нужный угол

Всю систему необходимо отрегулировать таким образом, чтобы при наполнении одного ковша, водоотвод перемещался на второй ковш. Энергия ковшей посредством кривошипа (8) передается на насос (10).

Конструкция #13 – фитильный насос Шухова

Русский изобретатель Шухов прославился многими сооружениями, в числе которых радиобашня в Москве. Ниже будет рассмотрено еще одно его изобретение – водяной насос.

Шкивы делают составными. Глубина паза должна быть немногим меньше набухшей веревки

В работе насоса используется специальная веревка. Эта веревка состоит из плетенных хлопчатобумажных нитей общей толщиной 5-6 мм, заключенных в оболочку. Нить пропущена через шкивы.

Когда происходит движение, веревка намокает и наматывается на шкивы. Шкив (5) с помощью пружины (4) с усилием прижимает веревку к шкиву (3). Отжатая вода стекает в лоток (7). На рисунке «в» показаны сечения шкивов (3) и (5) соответственно.

Для работы всей системы необходим электродвигатель всего 5-10 ватт. Обычно, такие двигателя имеют 1500 об/мин.

Для снижения оборотов и увеличения усилия можно применить червячную передачу, показанную на рисунке «в». Ее вполне возможно изготовить вручную. Для этого необходимо найти подходящее зубчатое колесо, а червяк сделать из проволоки. Небольшие усилия на валу допускают неточности изготовления.

Своими руками можно собрать не только насос, качающий воду для бытовых нужд, но и устройство, которое можно с успехом использовать в ландшафтном оформлении участка. Удачные варианты самодельных насосов для фонтана представит следующая статья.

Ремонт насоса

Помимо того, что насос можно изготовить в домашних условиях, то ремонт насоса тоже можно выполнить самостоятельно. А то многие обращаются в специальные ремонтные службы, и тратят большое количество денег на всё это.

Главное – знать, где произошла поломка насоса, и узнать ход действий.

Чаще всего поддаются поломкам погружные насосы, потому что они функционируют хорошо в различных условиях. Сталкиваясь с незначительной поломкой можно самому всё починить, без вмешательства дорогостоящих специалистов.

Первое, что следует знать – это место неисправности. Кстати, ремонт насоса подразумевает не только замену поломанных элементов, но и дополнительную их регулировку, чтобы дальше они могли должным образом функционировать.

Существуют такие элементы, которые продаются только в магазинах, которые исключают быструю поломку насоса, благодаря им насос прослужит качественно и долго.

Если вы ничего не знаете и не понимаете в ремонте насосов, то лучше к этому делу не подходить самостоятельно.

Будет хорошо пригласить друга или знакомого, который в этом разбирается. Ведь, вмешавшись в это дело, вы можете остаться без насоса или причинить ему лишние поломки и дефекты.

Виды приборов для перекачки воды

Одной физической силы, применяемой для подъема воды наверх, мало, так как процесс становится тяжелым и трудоемким. Поэтому человечеством давным-давно придумано множество устройств, облегчающих подъем жидкости из колодца или естественного водоема на поверхность.

Все приборы объединены общим принципом работы, в основе которого лежит взаимодействие системы клапанов.

Разновидностей ручных насосов очень много, но можно выделить четыре основные типа:

• поршневые;
• штоковые глубинные (разновидности поршневых);
• крыльчатые;
• мембранные.

Для изготовления в домашних условиях обычно выбирают первый вид, если нужно обслуживать колодец небольшой глубины (3-6 м), или второй, если необходимо поднимать воду из скважины с глубины 10-12 м.

Эти модели считаются максимально производительными, простыми в сборке и установке, надежными. Остальные имеют существенные недостатки, самым большим из которых считается недостаточная продуктивность.

Именно поршневые приборы заняли основную нишу среди заводского ручного оборудования, они популярны среди домашних умельцев.

Галерея изображений Фото из Элементом управления ручного устройства является длинная ручка, которая действует по принципу рычага. Она управляет штоком, который, в свою очередь, двигает вверх/вниз зафиксированный поршень, благодаря чему вода всасывается в трубу

Приборы, изготовленные в заводских условиях, состоят из чугунных или стальных элементов. Самостоятельная обработка чугуна практически невозможна, поэтому самоделки сваривают из стальных деталей и собирают из пластиковых труб

Вариантов подводки несколько, но самым популярным является монтаж трубы с обратным клапаном: одним концом она опущена в воду, другим присоединена к входному патрубку насоса. Выход жидкости осуществляется через другой патрубок, расположенный в верхней части

Корпус типового насоса имеет вертикальную форму. Его закрепляют или посадкой прямо на обсадную трубу, используя фланцевые/муфтовые соединения, или устанавливают на поверхности земли с помощью опорных профилей, замаскировав последние грунтом или декором

Принцип действия бытовой помпы

Материал изготовления поршневой модели

Способ соединения с источником воды

Как производится установка насоса

Преимущество поршневых насосов-колонок в простоте сборки и установки. Все детали, необходимые для изготовления корпуса и динамических частей, можно найти в хозяйстве или докупить.

А для соединения элементов в единое устройство обычно хватает домашнего инструмента: дрели, циркулярной пилы, ножовки, плоскогубцев, ключей. Сварочный аппарат при необходимости можно арендовать или взять на время у соседей.

Ручная помпа своими руками

Для изготовления более сложного варианта нужно приготовить такие материалы:

• отрезок пластиковой трубы для канализации длиной 600 – 700 мм и диаметром 50 мм, а также тройник, две заглушки и уплотнители того же диаметра;
• отрезок пластиковой трубы для канализации диаметром 24 мм;
• два полудюймовых обратных клапана;
• болт М6 или М8, а также шайба и гайка для него;
• техническая резина;
• несколько хомутов.

Насос можно собрать в нескольких вариациях.

Слив через ручку

Это простейший вариант самодельного поршневого насоса. Его шток, изготовленный из пластиковой трубы диаметром 24 мм, одновременно играет роль сливной трубы. Устройство изготавливается в следующем порядке:

1. В центре заглушки диаметром 50 мм следует просверлить с десяток отверстий диаметром 5 – 6 мм.
2. С внутренней стороны к заглушке необходимо с помощью болта с гайкой или заклепки прикрепить отрез тонкой резины, так чтобы он перекрывал просверленные отверстия. Эта несложная конструкция будет играть роль обратного клапана.
3. Заглушку с импровизированным обратным клапаном необходимо с помощью саморезов закрепить на торце отрезка 50-миллиметровой канализационной трубы. Место соединения следует герметизировать резиновым уплотнителем. Не забудьте, что резиновый клапан должен оказаться внутри гильзы.
4. В центре второй заглушки необходимо просверлить отверстие диаметром 26 мм. На заключительном этапе сборки эту деталь нужно будет закрепить на втором торце гильзы. Она послужит направляющей для штока.
5. Теперь необходимо оборудовать будущий шток (пластиковая труба диаметром 24 мм) покупным обратным клапаном. Для этого его нужно навинтить на короткий стальной патрубок, который затем вставляется в нагретую трубу. После установки патрубка с клапаном трубу необходимо стянуть хомутом, который удаляется только после полного остывания пластика.
6. Поршнем послужит верхняя часть от флакона из-под герметика объемом 340 мл. Хорошенько разогрев, его помещают в гильзу, в результате чего будущий поршень примет необходимую форму. Затем от флакона отрезают большую часть, а верхушку прикрепляют к обратному клапану, установленному в штоке. Для этого следует использовать накидную гайку или бочонок – муфту с наружной резьбой.

Остается собрать насос. Поршень устанавливается в гильзу, затем заглушка с проделанным в центре отверстием надевается на шток и прикручивается (без уплотнения) к гильзе. К свободному концу штока необходимо прикрепить штуцер, на который будет надеваться шланг.

Советы по установке и эксплуатации насосной станции читайте тут.

Подобрать погружной насос сложнее, чем поверхностный, ведь устройство находится непосредственно в воде, которая предназначена для питья. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/skvazhina-ne-glubokaya/nasos-vodolej-texnicheskie-xarakteristiki.html вы можете ознакомиться с насосами Водолей. Рассмотрим технические характеристики и модельный ряд.

Сборка бокового слива

Небольшое усовершенствование сделает эксплуатацию насоса более удобной, поскольку шток будет освобожден от шланга. Отличие от вышеописанной конструкции совсем небольшое: к гильзе сверху нужно прикрепить тройник, можно с косым отводом.

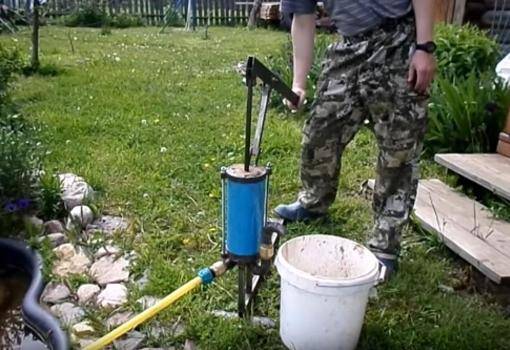

Готовый ручной насос

При этом в штоке сразу за обратным клапаном необходимо выполнить несколько отверстий, но так, чтобы труба сохранила достаточную прочность. Теперь шланг необходимо прикрепить к отводу тройника – вода при подъеме поршня будет выходить через это отверстие.

Спиральный гидравлический поршень

Это остроумное изобретение способно использовать силу потока для подачи воды по не очень длинному трубопроводу.

Приводом установки служит частично утопленное колесо с лопастями, вращаемое речкой или ручьем. На его боковой поверхности укладывается в виде спирали пластиковая труба диаметром от 50 до 75 мм. Для ее фиксации проще всего использовать пластиковые хомуты.

К входному патрубку (внешний конец спирали) следует прикрепить ковш диаметром 140 – 160 мм.

Ручная помпа на даче

Из спирали в трубопровод вода будет поступать через специальное устройство – так называемый трубный редуктор, который следует снять с нерабочего насоса заводского изготовления. Редуктор устанавливается в центре колеса.

Работает эта модель следующим образом: в момент вращения колеса заборный патрубок проходит некоторое расстояние под водой, захватывая определенное количество жидкости. Затем патрубок поднимается вертикально и вода в нем под действием собственного веса устремляется вниз и по мере вращения колеса продвигается к центру спирали, откуда и попадает в трубопровод.

Конструкция #1 — насос для перелива жидкости

Этот насос скорее всего окажется самым простым и самым дешевым. Для его реализации необходимы следующие материалы:

• пластиковая бутылка с пробкой;
• пластиковая бутылка без пробки;
• кусочек пластиковой трубы подходящего диаметра;
• изливной шланг.

Для начала, необходимо изготовить лепестковый клапан.

Вынимаем прокладку из крышки пластиковой бутылки. Обрезаем по кругу, чтобы прокладка в диаметре стала меньше горлышка бутылки. При этом, нужно оставить нетронутым узкий сектор, около 15-20 градусов.

Сектор необходимо оставить такой ширины, при которой он сможет легко качаться, но не отрываться

В центре крышки от пластиковой бутылки сверлим отверстие, примерно 8 мм. Вставляем прокладку и завинчиваем обрезанное горлышко.

Цель ввинчивания горлышка – зажать мембрану и получить лепестковый клапан

В готовый клапан вставляем пластиковую трубу. Со второй пластиковой бутылки отрезаем верх. Должно получиться что-то похожее на заборную воронку. Закрепляем ее поверх пластиковой трубы.

На второй конец пластиковой трубы надеваем изливной шланг. Самый простой самодельный насос для откачки воды готов.

Конусообразная часть поможет жидкость открыть лепесток. Кроме того, не будет происходить удара клапаном о дно

Резким движением руки вверх-вниз заставляем жидкость подниматься по пластиковой трубе до излива. Дальше жидкость потечет самотеком.

Есть еще другие варианты:

Галерея изображений
Фото из
Самый востребованный и простой в реализации вид насоса представляет собой поршневую помпу с рукояткой

Для изготовления поршневой насосной системы потребуется корпус от погружного насоса или стальные трубы разного диаметра

Для изготовления насоса центробежной разновидности потребуется привод, совершающий вращательные движения

Для сооружения вибрационного агрегата нужны не только подручные средства, но и познания в электротехнике. Насос совершает электромагнитные колебания для транспортировки воды

Самый распространенный самодельный вариант

Самодельная модель поршневого насоса

Остроумное решение центробежного типа

Вибрационный агрегат собственноручного производства

Выводы

Обобщая все вышеописанное, можно сделать следующие выводы:

• в домах постоянного проживания основным прибором для водоснабжения является электронасос, а ручной агрегат – резервный механизм;
• если дачный домик вы посещаете только летом, а количество людей, которые там регулярно бывают не более трех, то с экономической точки зрения лучше установить ручную помпу, при этом электрическая модель сделает пребывание на даче более комфортным;
• если загородный участок не электрифицирован, то оборудование ручного типа – идеальный вариант.

Для орошения нескольких грядок и пары клумб можно доставать воду из колодца ведрами. Однако для регулярного и полноценного полива огорода, теплицы и газонов, потребуется насос, для обслуживания которого необходима только пара рук.

Сделать простейшую колонку можно своими руками, применив навыки сварки и сборки пластиковых деталей.

При этом есть заводские модели, которые самостоятельно изготавливать нецелесообразно. К примеру, агрегаты на базе крыльчатки. Такие приборы применяются в промышленной сфере, для дачного участка они не подходят.

К тому же купить компактную колонку, внешне напоминающую закрутку для банок, не дороже, чем сделать ее своими руками.

Итак, ручной насос для воды – устройство, которое поможет в безвыходной ситуации, когда невозможно использование электрического оборудования. Чтобы не остаться совсем без воды, можно накачать несколько бутылок или ведер из скважины либо колодца можно и ручной помпой. Но использовать данный прибор для полноценного водоснабжения загородного дома не получится.

Если вы решили взяться за самостоятельное изготовление ручного насоса для скважины, то сначала изучите видео отзывы домашних умельцев, где они делятся своим опытом. Это поможет не только узнать чертежи, но и позволит избежать многих ошибок:

Качать воду ручным насосом, конечно, не так удобно, как его электрическим собратом. Скорость выполнения работы даже в близкое сравнение не идет. Однако есть ситуации, когда ручной насос для воды является необходимым, а порой и единственно возможным решением. К примеру, как временный тип на этапе устройства водоснабжения дома. Покупать прибор для кратковременного использования неразумно. Согласны?

Мы предлагаем обширную информацию о вариантах самостоятельного изготовления ручных насосов. Приводим проверенные на практике методики, доступные домашним мастерам по затратам и способам реализации. Созданная по нашим советам самоделка безотказно прослужит отведенный ей срок.

В представленной статье есть ценные рекомендации умельцам, желающим осуществить непростую задумку. Тщательно описаны популярные и менее востребованные модели. Сведения подкреплены фото-подборками, схемами и видео-руководствами.
