Ручное бурение скважин на воду: как пробурить водозаборную выработку вручную

На сколько метров пробурить скважину

В Московской области вода может находиться в водоносных песках или в известняке (артезианская). Известняки залегают глубже, пески ближе к поверхности. Геология местности везде разная и узнать заранее, на какой глубине известняки или пески невозможно, но можно посмотреть карты глубин скважин Подмосковья. Такие карты есть на многих сайтах буровых организаций, найдите наиболее близкую к себе скважину и вероятно у вас будет похожая глубина.
Можно позвонить бурильщикам и спросить у них, они подскажут примерную глубину.
Это будет неким ориентиром для вас, чтоб понимать примерную цену бурения.

Инструменты и материалы

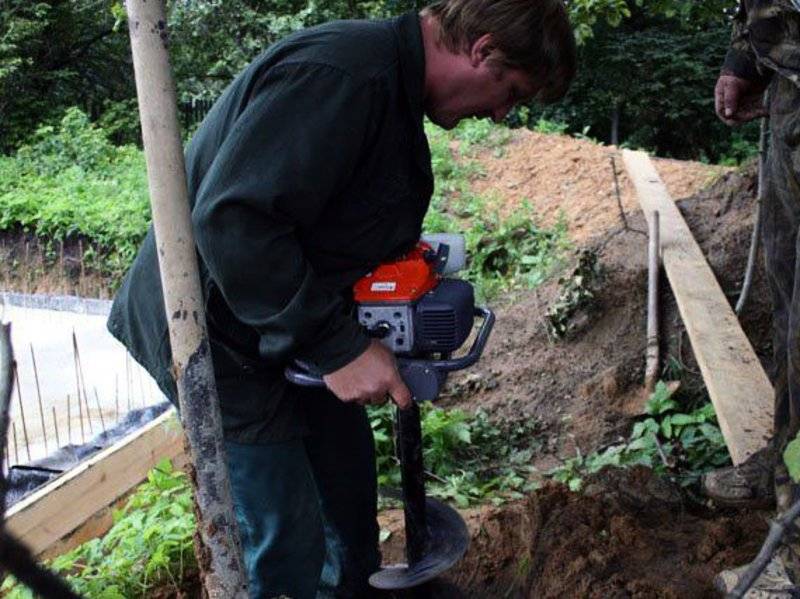

Установку для бурения со станиной можно сварить с помощью обычного аппарата. Шнековый ручной бур покупают в магазине. К нему могут понадобиться дополнительные секции с резьбой. Их количество зависит от предполагаемой глубины источника.

Для обсадной трубы часто применяют пластиковые трубы, хотя они не настолько прочны, чтобы выдерживать движения грунта. Дольше служит бетонная обсадка или металлическая труба, но металл склонен к коррозии. Оптимальный материал – толстостенный пластик, устойчивый к низким температурам

При соединении частей нужно будет обратить внимание на качество пайки – некоторые виды пластика требуют специальных приборов

Как сделать пробивку ударным способом

Это самая недорогая технология, но довольно трудоемкая. Для работы вам потребуются такие приспособления:

  • тренога из металлопроката с крюком и блоком на вершине;
  • лебедка с тросом, снабженная ручкой;
  • забивной инструмент – стакан и желонка;
  • сварочный аппарат;
  • ручной бур.

Стакан для пробивки грунта

Перед тем как пробурить грунт на требуемую глубину, заготовьте обсадные трубы. Их диаметр должен быть таким, чтобы рабочий инструмент свободно проходил внутри, но с минимальным зазором, а длина соответствовать высоте треноги. Одно условие: ударная технология неприменима на скальных породах или в грунтах с каменными включениями. Для проходки таких горизонтов понадобится бур с твердосплавными напайками.

Самостоятельное бурение скважины на воду выполняется в таком порядке:

Из первой секции обсады изготовьте фильтр, просверлив в шахматном порядке отверстия Ø8—10 мм с шагом 7—8 см на участке трубы длиной в 1 метр. Сверху отверстия закройте нержавеющей сеткой, фиксируемой заклепками.
Сделайте лидерную лунку ручным буром на глубину 0,5—1 м

Здесь важно правильно выставить инструмент под углом 90° к поверхности, чтобы канал получился строго вертикальным.
Вставьте первую секцию обсадной трубы в лунку, откорректируйте вертикаль и заложите внутрь ударный инструмент.
Оставив помощника поддерживать обсаду, поднимайте и отпускайте стакан с помощью катушки. При наполнении вынимайте его и вычищайте породу

По мере удаления грунта труба станет занимать его место и постепенно погружаться в землю. Чтобы ускорить процесс, прикрепите к ней парочку тяжелых грузов.
Когда край первого участка опустится до поверхности земли, приварите к нему вторую секцию, строго контролируя вертикаль уровнем. Таким же образом продолжайте работы, пока не достигнете водного слоя.

Приварка следующей секции по уровню

Когда конец трубы опустится на 40—50 см ниже уровня грунтовых вод, пробивку канала прекращайте и переходите к «раскачиванию» источника. Для этого опустите до дна ПНД трубу, подключенную к поверхностному насосу, и залейте в шахту 2—3 ведра воды. Затем включите агрегат и дайте ему поработать в течение 2 часов, контролируя чистоту и напор воды. Последний шаг – обустройство скважины и подключение ее к водоснабжению дома, о чем сказано в другой инструкции. Подробнее процесс бурения смотрите на видео:

Как установить обсадку

Установка обсадной трубы выполняется двумя способами.

Первый вариант. Бурят створ по диаметру больше, чем обсадная труба, затем опускают трубу в ствол, или несколько. Чтобы колона не рухнула, используют так называемые бурильные ворота – одним придерживают трубу, уже ушедшую в ствол, другой ставят на новую, прежде чем убрать первый. После этого колонну осаживают вглубь, если она не опускается сама.

Второй вариант. Обсадную нижнюю трубу снабжают режущими зубцами, а бур выбирают меньшего диаметра. Забурившись на несколько метров, бур вытягивают, а трубу осаживают принудительно, а режущие зубцы срезают лишний грунт. Такой способ несколько медленнее, так как перед новым циклом бурения необходимо выбирать осыпавшуюся породу.

Установка обсадной трубы

Зачем промывать скважину после бурения?

После окончания процесса бурения скважина нуждается в промывке, для того чтобы извлекаемая вода соответствовала санитарно-гигиеническим требованиям.

Дело в том, что загрязнения, которые делают воду непригодной для использования, в большом количестве попадают в устье во время разработки. Также сверху во время бурения может попасть мусор, мелкие насекомые и прочее.

Если пренебречь промывкой и сразу установить фильтры, то они быстро засорятся и придут в негодность, а на дне сформируется иловая прослойка, которая станет источником неприятного вкуса и запаха.

Кроме этого в илистой прослойке очень хорошо размножаются патогенные микроорганизмы, а значит, употреблять воду из такой скважины будет опасно для здоровья.

Илистая прослойка со временем станет увеличиваться и полностью перекроет доступ к водоносному слою. Эксплуатация скважины станет невозможной. Этих проблем можно легко избежать и продлить жизнь вашему источнику, если сразу после бурения осуществить её промывку.

Промывка скважины после бурения позволит продлить срок службы фильтров, насосного оборудования и самой скважины в несколько раз

Причины, по которым необходимо провести промывку скважины:

  • улучшение качества добываемой воды;
  • продление срока службы насосного оборудования, фильтров;
  • повышение продуктивности скважины;
  • увеличение эксплуатационного срока, открытый доступ к водоносному слою.

Промывка скважины перед вводом в эксплуатацию может быть выполнена своими руками, без привлечения специалистов. Это не очень сложный процесс, если знать технологию и особенности его производства.

Галерея изображений
Фото из
При заключении контракта на проведение буровых работ промывку водозаборной выработки для ввода ее в эксплуатацию обязана выполнять буровая компания

Промывка, производимая в период бурения, не является предэксплуатационной подготовкой выработки к забору воды

При бурении скважины с промывкой вода используется для разрушения песчаных пород и выноса отвала на поверхность

Процесс бурения с промывкой позволяет освободить выработку от преобладающей массы отваленной породы, но не очищает ее полностью

Для выполнения промывки в ствол скважины нагнетается чистая вода, которая должна вынести из него остатки разрушенного грунта

Сначала из скважины будет откачиваться мутная вода буроватого цвета

В результате многократного нагнетания чистой воды в ствол и последующей откачки должна поступать прозрачная вода без песчинок и прочих минеральных включений

Если есть намерение использовать воду из скважины в питьевых целях, ее пробу следует отнести в СЭС для определения качественных характеристик и минерального состава

Промывка буровиками при заключении контракта

Бурение скважины с промывкой

Суть бурения с промывкой

Вынос породы водой из скважины

Нагнетание чистой воды в скважину

Мутная вода поначалу промывки

Итог многократного проведения промывки

Анализ воды из промытой скважины

Скважина своими руками для полива

Если вода нужна только для полива, такую скважину можно сделать самому с помощью простейшего бура, при условии, что первый слой грунтовых вод, залегает близко (не более 3 м) от поверхности. Длину бура следует нарастить с помощью труб небольшого диаметра, или прутьев арматуры. При прохождении более плотных слоев грунта, на ручки бура можно повесить дополнительный груз, чтобы уменьшить нагрузку на человека. Нужно учитывать, что такая вода не годится, чтобы пить, потому что на такой глубине не происходит природной очистки.

С помощью топора, приваренного к металлической штанге, надо обрубить корни деревьев, которые попадаются на пути бура.

На глубине примерно двух метров начнет попадаться мокрый песок. Вынимать бур с налипшим грунтом надо примерно через каждые 10-15 см, иначе под тяжестью земли устройство может сломаться.

Когда появится песок голубовато-серого цвета, значит водоносный слой совсем рядом. При появлении воды, применение бура теряет смысл, так как жидкий грунт не держится на лопастях. Надо вставить обсадную трубу. Скважина для полива готова. Для поднятия воды можно применить ручную колонку или электрический насос.

Виды водозаборных выработок

В зависимости от глубины пролегания воды выделяют три вида скважин:

  • на известняк, нередко бывает напорной, т.е. артезианской;
  • на песок, она же безнапорная или фильтровая;
  • абиссинский колодец или скважина-игла – упрощенная разновидность скважины на песок.

Артезианские сооружения считаются недоступными для самостоятельного бурения. Пролегают они глубоко, более 40 метров, высока вероятность, что придется проходить достаточно твердые слои. Без мощного бурового станка и оборудования здесь не обойтись. Такие скважины дают много воды, нередко их заказывают в складчину для нескольких участков сразу.

Фильтровые скважины – самый распространенный вариант. Водоносный слой залегает в песчаных горизонтах. Глубина бурения составит около 20-40 метров. Воды такое сооружение дает обычно достаточно, чтобы покрыть потребности средней семьи и обеспечить хозяйство.

Тип скважины зависит от ее глубины и характера пролегания водоносного слоя. Чаще всего сооружают фильтровую скважину, которая более производительна, чем абиссинский колодец, и не такая затратная как артезианское сооружение

Абиссинские колодцы – это вариант для тех, кому повезло с водоносным слоем, залегающим близко к дневной поверхности. В грунт забивают длинную трубу с острым наконечником. Сверху ставят насос или колонку.

Такое сооружение дает не слишком много воды, поэтому иногда делают две или три скважины.

Порядок работы

Общий алгоритм действий. Конкретный перечень мероприятий определяется индивидуально, с учетом местной специфики.

Подготовка места бурения

Заключается в зачистке и выравнивании почвы для дальнейшего монтажа МБУ и размещения емкостей для промывочной жидкости.

Сборка и горизонтирование установки

Последнее – весьма существенно. Если инструмент пойдет в грунт хотя бы под небольшим углом, то при таких условиях бурения долго не выдержит, да и монтаж обсадных колен существенно осложнится.

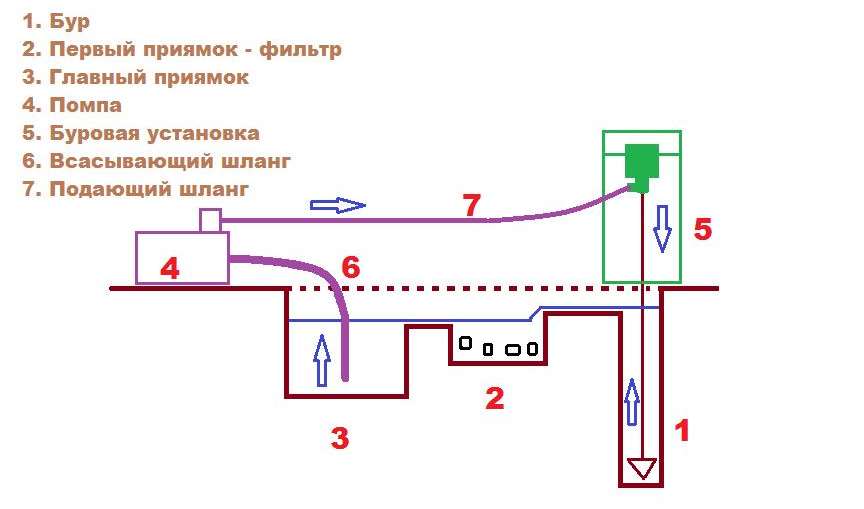

Размещение технологических емкостей

Если есть возможность пополнять запасы воды (например, из системы водопровода), то это учитывается при выборе места. В расчет берется и длина соединительного рукава «резервуар – ствол».

Особенность – нужно учесть, что поступающая из ствола жидкость должна куда-то деваться. При раскачке скважины (но это будет потом, по окончании бурения и монтажа обсадных  труб) она попросту отводится. В данном же случае вода поступает туда же – в емкость («приямок»), то есть циркулирует по кругу. Поэтому первый после МБУ резервуар выполняет функцию фильтра, то есть производит очистку технологической жидкости от крупных фракций. В процессе бурения он периодически очищается.

Помпа

Точка ее расположения определяется удобством использования и все теми же линейными параметрами шлангов. Один – в емкость, другой – к МБУ.

Все остальное – достаточно просто. Бур «вгрызается» в грунт, а мотопомпа подает подготовленную жидкость, которая укрепляет стенки шурфа и одновременно охлаждает рабочий инструмент.

Если данную технологию сравнить с методикой «сухого» бурения, при которой приходится периодически вынимать из шурфа инструмент (вместе с почвой), чистить его, загружать обратно, то преимущества очевидны.

Целесообразнее закачивать раствор глины, который несложно приготовить с помощью эл/дрели и насадки-«бабочки» (порядка 185 – 205 рублей; продается в любом специализированном магазине). По консистенции он должен напоминать кефир. Такая подготовка дает двойной эффект – стенки укрепляются, а расход жидкости снижается.

По всей глубине грунт неоднороден, и в процессе проходки инструмент встречает различные его слои. Исходя из их состава, следует корректировать «рецепт» технологического раствора.

Не следует забывать, что достижение водоносного слоя – еще не «венец» всей работы. После окончания бурения необходимо произвести так называемую «раскачку» скважины, технология которой подробно описана в этой статье.

Важные обстоятельства

Собираясь бурить скважину на воду, следует помнить:

  1. В местах, где массово и бесконтрольно осуществляется забор воды из безнапорных пластов, становится возможна суффозия грунта, которая, в свою очередь, приводит к непредсказуемо-внезапным грунтовым провалам.
  2. На российской равнине критическая глубина самостоятельного бурения составляет 20 м, а если нужно глубже, то стоит заказать скважину профессионалам, поскольку затраты на «самобур» уже не оправдаются.
  3. Срок эксплуатации скважины, выполненной самостоятельно, зависит от регулярности забора воды из нее. Так, если выполнена скважина «на песок», а воду из нее берут регулярно и понемногу, она прослужит до 15 лет, «на известняк» при тех же условиях — уже до 50 лет. Когда же скважину используют от случая к случаю, да еще и периодически выкачивают ее до дна, срок службы сооружения сокращает до 3-7 эксплуатационных лет. А ремонтировать скважину или повторно ее раскачивать, это настолько затратно, что проще и дешевле пробурить новую. Поэтому, встретив на глубине 12-15 м безнапорную воду, не стоит останавливать бурение. Лучше двинуться дальше и выйти на известняк.

При трудностях со средствами, временем и силами правильнее произвести для начала разведочное бурение, используя для этого скважину-иглу. Такая скважина справится и с ролью временного источника водоснабжения, пока не будут изысканы и задействованы вспомогательные производственные ресурсы.

Особенности установки обсадных труб

После промывки скважины буровые штанги аккуратно извлекаются. Нужно учитывать, что если детали поднимаются тяжело, значит, промывка была недостаточной. Теперь можно устанавливать обсадные трубы. Они могут быть металлические, асбестоцементные или пластиковые. Последний вариант наиболее широко распространен, поскольку очень долговечен, не подвергается коррозии и деформациям. Чаще всего устанавливаются трубы диаметром 125 мм, для неглубоких скважин подойдет вариант 116 мм. Достаточная толщина стенок деталей – 5-7 мм.

Для лучшего качества подаваемой воды и дополнительной очистки ее от грязи используются фильтры: с напылением, щелевые или самодельные. В последнем случае простейшим вариантом можно считать такой: с помощью болгарки по всей обсаде поперек выполняются щели. Для изготовления фильтра более высокой очистки в трубе просверливается множество отверстий, затем деталь оборачивается специальной сеткой или геотканью для лучшей фильтрации, все закрепляется хомутами. Обсадная труба с фильтром на конце опускается в скважину.

Скважинный фильтр такого типа легко может быть выполнен самостоятельно. Для этого в обсадной трубе высверливаются отверстия, которые лучше закрыть сверху слоем геотекстиля или специальной сетки

Если установка затруднена наличием сильного водоноса, который быстро «замывает» скважины, можно попробовать следующее. В прикручиваемом на фильтр наконечнике нарезаются прорези или сверлятся отверстия. На трубу надевается оголовок, к которому крепится напорный шланг от помпы. Затем включается как можно более мощный напор воды. После этих манипуляций обсадная колонна должна легко войти в водонос. После установки обсадной трубы в качестве дополнительного фильтра можно засыпать внутрь колонны половину ведра гравия.

Следующее действие – очередная промывка скважины. Это необходимо, чтобы размыть водонос, который насытился буровым раствором в ходе бурения. Операция выполняется следующим образом. На трубу надевается оголовок, закрепляется шланг от мотопомпы и внутрь скважины подается чистая вода. После промывки колонна равномерно и плотно засыпается гравием. Теперь на тросе можно опускать насос и пользоваться скважиной. Небольшой нюанс: механизм нельзя опускать на самое дно, иначе он очень быстро выйдет из строя. Оптимальная глубина – чуть ниже уровня водяного столба.

Процесс гидробурения скважины на воду достаточно прост и вполне доступен для самостоятельного выполнения. Однако прежде, чем начать работы, нужно очень внимательно изучить инструкции, а лучше всего, принять участие в бурении под руководством специалистов. Несмотря на кажущуюся простоту, есть множество нюансов, известных только профессионалам. Если же нет опыта или желания, можно пригласить специалистов, которые достаточно быстро и за приемлемую стоимость пробьют скважину и обустроят ее. Владельцу останется только радоваться появлению автономной системы водоснабжения у себя в доме.

Ударно-канатное бурение

Отличие бурения желонкой (другое название – ударно-канатный метод) от шнекового и роторного бурения заключается в том, что при работе отсутствует вращательное движение. Данное оборудование для ручного бурения скважин – это длинный и узкий кусок трубы, оснащенный клапаном и заточенный в нижней части.

Самодельная скважина на воду в данном случае создается так:

  • Перед тем, как сделать скважину под воду, в почве нужно сделать небольшое отверстие при помощи ручного бура, чтобы легче было работать дальше;
  • Над отверстием устанавливается тренога с блоком;
  • Поверх блока укладывается трос, к которому подвешена желонка;
  • Желонка бросается в шахту с высоты около 2 м над уровнем земли;
  • При ударе о грунт заостренный рабочий край инструмента разрыхляет породу, и она захватывается клапаном желонки, не позволяющему грунту выпадать;
  • Операция с бросанием повторяется несколько раз, чтобы в инструмент попало побольше грунта;
  • Желонка извлекается на поверхность и очищается от породы;
  • Указанные выше операции повторяются до тех пор, пока инструмент не дойдет до водоносного слоя;
  • После этого нужно пробурить шахту до следующего слоя;
  • По мере углубления ствола нужно защищать его обсадной колонной, наращивая ее до тех пор, пока скважина не будет готова.

Само по себе отсутствие воды в шахте позволяет добиться более высокой прочности стенок. Кроме того, при данном методе очень легко определить, дошел ли инструмент до слоя воды. При использовании «мокрых» методов бурения неопытные мастера очень часто промахиваются и продолжают углублять шахту, хотя водоносный слой уже обнаружен.

Помимо всего прочего, ударно-канатное бурение дает возможность обустраивать бесфильтровые скважины. В пространстве под обсадной колонной в песке вымывается небольшая полость, в которой вода отстаивается. Обсадная труба после этого немного поднимается. Особенностью создания бесфильтровых скважин является необходимость использования забивного стакана.

Забивной стакан – это инструмент, очень похожий на желонку, но, в отличие от нее, стакан не оснащается клапаном. Отсутствие клапана обусловлено отличной способностью инструмента проходить через вязкие пластичные грунты (например, суглинки). Стакан падает в шахту и заполняется породой, которая удерживается самостоятельно. Через длинные щели в стенках стакана его можно очистить, используя арматуру или подобный инструмент.

Для реализации ударно-канатного способа бурения можно использовать оба инструмента – желонку и стакан. Комбинируя инструменты и применяя каждый из них для «своего» грунта, можно добиться наибольшей эффективности работы, существенно ускоряя прохождение разных слоев почвы.

Впрочем, если говорить о скорости работы, то здесь ударно-канатный метод занимает последнее место – на бурение скважины в одиночку может потребоваться один-два месяца. Конечно, все операции достаточно просты и понятны, но времени на их выполнение уходит слишком много, что нередко отпугивает начинающих мастеров, интересующихся, как сделать скважину в домашних условиях.

При помощи желонки можно сделать скважину глубиной около 40 метров. Это значение не предельное – глубину вполне можно увеличивать даже до 100 метров, и инструмент сможет выполнять необходимую работу. Впрочем, перед тем, как самому сделать скважину, необходимо запастись разными инструментами, поскольку состав грунта по мере роста глубины шахты гарантированно изменится.

Обустройство скважины своими руками

Чтобы вода из скважины подавалась в дом, следует эту скважину обустроить и согласовать с водопроводной системой. Для этого:

  • ставят стальной или бетонный кессон;
  • оборудуют каменный приямок;
  • или устанавливают скважинный адаптер.

Последний является самым современным методом оборудования скважин. И устанавливают его следующим образом:

  1. Когда вода пошла, по скорости ее осветления решают, насколько еще можно углубиться. А дальше сверху в размер режут последнюю трубу обсадки.
  2. Роют к дому траншею, чтоб была глубже нормативных показателей промерзания грунта.
  3. Заранее в трубе вырезают отверстие под адаптер и устанавливают его (адаптер), заглушив патрубки.
  4. Трубу ставят и бурят, сориентировав выход адаптера в траншею как раз ниже отметки промерзания грунта.
  5. Раскачивают скважину, устанавливают фильтр и опускают насосное оборудование.
  6. Подключают подающую насосную трубу.
  7. Затем транзитную трубу (ту, что в дом) подключают к штуцерам адаптера.
  8. Прокладывают кабель насоса.
  9. Устанавливают скважинную крышку.
  10. Как только вода пошла в дом, траншею засыпают.

После проведенных мероприятий пробуренная скважина считается обустроенной.
