Можно ли обойтись без розетки?
Часто можно обойтись и без установки розетки, поскольку производителем предусматривается подключение плиты напрямую к силовому кабелю. Обычно это осуществляется через специальные клеммы. Ничего плохого, если дополнительно будет установлена монтажная коробка.
Если же в комплекте имеется подключенная вилка, ее потребуется раскрутить и освободить провода, в том числе ноль, фазу и заземление. Предварительно, перед началом монтажа, в целях безопасности отключается подача питания путем выключения УЗО или автоматического выключателя. Подключение производится через колодку с клеммами. В конце монтажная коробка закрывается крышкой и фиксируется шурупом.
Следует учитывать, что подобного рода действия чреваты снятием устройства с гарантийного обслуживания, о чем необходимо всегда помнить. В случае чего, ремонт плиты придется осуществлять уже за свой счет. Однако достоинств у такого подключения гораздо больше.
В случае необходимости, не составит труда выполнить перенос плиты. Кроме этого, уменьшается количество мест соединений проводов, а значит, минимизируется сопротивление и вероятность их нагрева. Отметим, что данный вариант монтажа считается самым экономичным и простым, поскольку не требуется наличия розеток, вилок и выполнения трудоемких работ по монтажу подрозетника.
Решение вопросов с розеткой должно выполняться еще на этапе проектирования, когда определяются расстояния до газовой плиты или индукционной поверхности, планируется закладка проводов согласно используемой нагрузке, выбирается фурнитура.
Стоит учитывать существующие виды подключения, в том числе, для трехфазных, двухфазных и однофазных сетей. При этом, нужно хорошо разбираться в тонкостях электромонтажа
Важно, чтобы все работы выполнялись при полном отсутствии напряжения в питающем проводе, для чего достаточно отключить автомат на электрическом щите
Как установить розетку для электро плиты.
Watch this video on YouTube
Как подключить индукционную плиту
Watch this video on YouTube
Как своими силами подключить питающий кабель
Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.
Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут

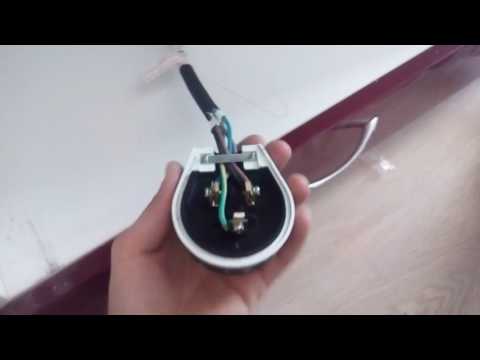

При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)
Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля
В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.
Там мы увидим соединение для каждой жилы кабеля.
Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил
Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам
Точно так же с нулем и землей – сугубо по цветам.
Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:
В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).
Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:
Или так:
Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.
Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.
При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.
При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.
Выбор кабеля и автоматов
Как вы уже поняли, от щитка к варочной панели придется прокладывать отдельную линию. Скорее всего вы будете прокладывать ее скрытно, в коробе, гофрошланге или штробе. При этом допускается использовать только медный кабель:
- для однофазной сети при мощности электрооборудования от 5,5 кВт до 7,7 кВт кабель с сечением жилы 6 мм2 (ВВГ 3*6 или ПВС 3*6);
- для трехфазной до мощности 16,4 кВт достаточно 5*2,5 мм2 (КуВВ 5*2,5 или КуГВВ 5*2,5);
После выхода со счетчика необходимо установить автомат. Это требование обязательное. Есть еще рекомендации — для защиты оборудования и обеспечения должной безопасности поставить УЗО (устройство защитного отключения). Такая связка позволяет отключать питание не только при перегрузке (срабатывает автомат), но и при проблемах с изоляцией (срабатывает УЗО). УЗО — вещь не самая дешевая, но варочная панель несравнимо дороже, так что лучше не экономить.
О параметрах этого оборудования:
- для однофазной сети берем автомат на 32 А, УЗО на 40 А с дифференциальным током отключения 30 мА.
- для трехфазной — автомат 16 А и УЗО на 25 А с дифференциальным током отключения 30 мА.

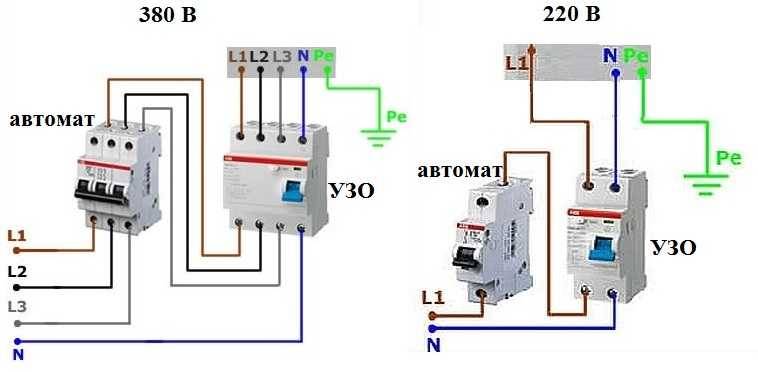

Соединяются между собой они отрезками проводов того же сечения (схема на фото выше): в сети 220 В 6 мм2, в сети 380 В 2,5 мм2.

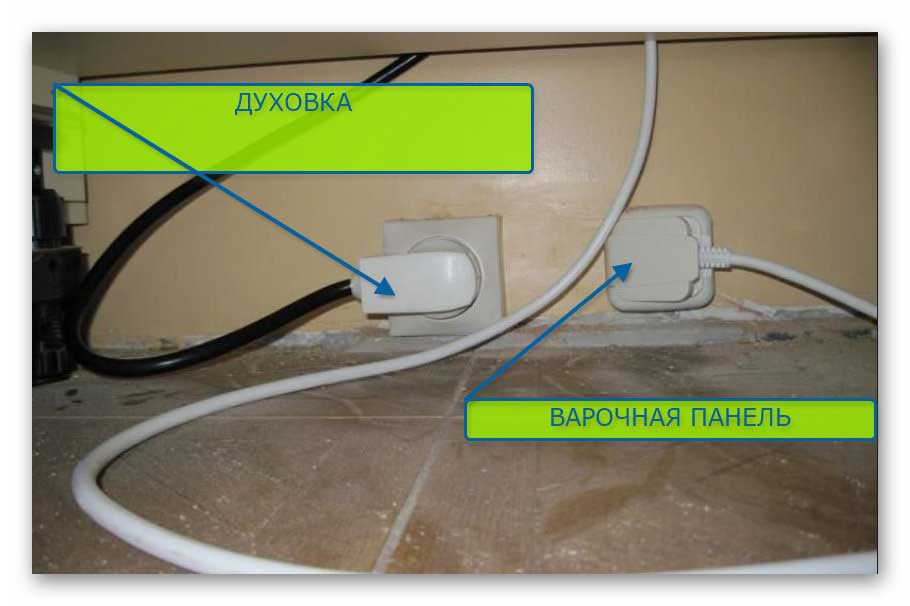

Как правильно подключить варочную панель и духовой шкаф к одной розетке: схема подключения на один кабель
Приобретая технику, важно заранее знать исходные параметры допустимой нагрузки. Варочная поверхность и духовка имеют объявленные в инструкции заводские характеристики
В том числе расчетную мощность энергопотребления. Сложением этих номиналов определяют суммарную нагрузку, которую соотносят с имеющимися величинами.
Если показатели мощности приобретаемых приборов даже незначительно превосходят допустимые, специалисты советуют проложить отдельный кабель от щитка до места установки. Варочную панель, например, подключают к существующей линии, а духовой шкаф придется подсоединить к новой.
Подключение к шине фазного провода в распределительном щите выполняется также через автоматический выключатель соответствующей мощности. Если в щите не окажется свободного места для установки автомата, приобретают дополнительный бокс необходимого размера. Его не обязательно монтировать рядом с основным распределительным щитом. Допускается установка в любом удобном месте по трассе прокладки кабеля.
Принципы подбора кабеля для дополнительной линии приведены выше
Другое важное технологическое звено — штепсельный разъем или розетка. Этот элемент имеет те же требования по мощности, но в первую очередь важно соответствие типу или конфигурации штепсельной вилки подключаемого изделия
Несколько слов о том, что типы подключения бытовой техники повышенной мощности зачастую сильно отличаются. Кроме нескольких видов штепсельных разъемов, подключение производится также через контактные группы. Для этой цели используют клеммные коробки с винтовыми или пружинными зажимами.
Теперь вопрос, который вынесен в заголовок статьи. Как подключить варочную панель и духовой шкаф к одной розетке, если их суммарная мощность вполне соответствует техническим параметрам наличествующей на кухне силовой линии.
Использование удлинителя (так называемой переноски) исключается по требованиям безопасности. Правильный вариант — установка двойной розетки. Они в широком ассортименте представлены в специализированных магазинах.
Колодка-изолятор в таких розетках изготовлена, как правило, из специальной электро-технической керамики, детали контактов — из сплава меди и латуни достаточной толщины. Все это практически полностью исключает перегрев при подключении мощных приборов, а, следовательно, и опасность возгорания.
Единственная проблема двойных розеток скрытого или внутреннего типа — это посадочное место. Встречаются конструкции, которые потребуют замены стеновой коробки на более объемную. Но в большинстве моделей предусмотрена возможность установки в стандартную коробку. Внешние или накладные розетки таких проблем не создадут вообще.
И вновь о необходимости задействования в цепи автоматического выключателя. С учетом того, что на линии запитано уже как минимум два мощных агрегата, номиналы автомата корректируются в сторону повышения расчетной мощности. Оптимальным показателем для группы считают 32 А (по таблице 27 А).
Watch this video on YouTube
Для пользователей, у которых сеть — трехфазная, задача в корне упрощается. Возможность равномерно распределить нагрузку на домашнюю сеть решает все проблемы.
Подсоединение производится поочередным задействованием фаз для питания каждого прибора независимо друг от друга.
Схема предельно проста. Нулевая или нейтральная линия образует единую шину. Это необходимо, чтобы параллельно подключать к ней каждый из приборов. То же самое относится и к заземляющей жиле. А вот фазные провода следует подсоединять к соответствующим выводам или клеммам раздельно.
Применение клеммных (барьерных) колодок гораздо эффективней для подключения приборов к трехфазной линии. В таких устройствах конструктивно предусмотрены объединяющие шины по всем контактным группам. Главное — не забыть проверить надежность каждого из контактов.
Надежность соединения достигается к тому же использованием обжимных насадок или гильз. Даже тот факт, что удаление изоляции и крепеж (обжим) такой гильзы потребуют приобретения специального инструмента, это непременно того стоит.
Отдельно стоит сказать о важности применения устройства защитного отключения (УЗО). Влажная среда, наличие металлических деталей, другие особенности кухни подразумевают дополнительную защиту всех пользователей
УЗО устанавливается на консоль электрощита или в отдельный бокс в цепи силовой кухонной линии. Порог чувствительности для срабатывания УЗО не должен превышать 10 мА.
Watch this video on YouTube
Купить розетку для варочной панели, поставить и вот оно счастье
Счастье несомненно будет, но одной розетки для него маловато. Придётся составить целый список комплектующих.
Однофазное подключение
1. Кабель. Для однофазной сети используем кабель 3х4 или 3х6, марок ВВГнг (плоский, круглый) или NYM. Сечение подбирается по мощности техники.
2. Коробка или подрозетник. Для настенного монтажа розетки для электроплиты пригодится накладная коробка. Её характеристика должна совпадать с розеточной. То есть, если ставим на 20 А, то коробка и розетка имеют такую маркировку. Аналогично и с 32-амперными — всё берём одинаковое.
Если монтаж внутренний, например, в городской квартире или кирпичном коттедже, то нужен специальный подрозетник.
Конечно, комплектующие и розетки для электроплит выпускает не только компания Legrand. Можно взять дешёвые аналоги, но мы напоминаем, на безопасности экономить — затея плохая.
3. Автоматы и УЗО. Как уже говорилось, на каждую мощную единицу кухонной техники нужна своя линия подключения к щитку электропитания. А это означает, что потребуется автомат и УЗО для безопасного подсоединения кабеля и защиты от поражения током, если вдруг где пробьёт на корпус.
Автоматы также подбираются в соответствии с характеристиками плит и розеток. Для мало и среднемощных однофазных шкафов и панелей (мощностью до 4кВт) ставят однополюсные автоматы на 20 А, для мощных (мощностью свыше 4кВт) — на 32 А. В пару к ним подбирается и УЗО, на ступень выше номинала автомата. То есть для автоматического выключателя на 32 Ампера нужно УЗО 40А/30мА. Для автомата на 20А – УЗО 25А/30мА.
В итоге схема подключения кухонной техники к щитку питания будет выглядеть примерно так.
Подключение групп электропроводки кухни к квартирному электрощитку.
Трёхфазное подключение
Стандартная проводка в старых домах идёт на 220 Вольт. А вот в новостройках и частных коттеджах сразу монтируют трёхфазную сеть на 380 В. Для неё понадобятся свои комплектующие.
1.Кабель. Трёхфазный силовой кабель ВВГнг(А) 5х4 для мощных моделей от 4 кВт или 5х2.5, если варочная панель имеет небольшую мощность не выше 4 кВт.
2.Автоматы и УЗО. Потребуется трёхполюсный автомат на 32 или 20 Ампер в зависимости от мощности варочной поверхности или духового шкафа и четырехполюсные УЗО (для трёхфазной сети). Выбираются так же, с превышением на шаг от номинала автомата. Если вы выбрали трехполюсный автомат на 20А, то нужно взять УЗО 25А/30мА. Для трехполюсного автомата на 32А потребуется четырехполюсное УЗО 40А/30мА.
3.Подрозетник или коробка. В зависимости от того, каким способом придётся устанавливать точку подключения: наружным или внутренним.
Выбор «точки»
Надежная и долговечная эксплуатация любого бытового прибора гарантируется при соблюдении основных правил монтажа. Многие владельцы техники ошибочно полагают, что выбор розетки и вилки для плиты ничем не отличается от аналогичной процедуры в случае с любым другим бытовым прибором.
Часть людей предпочитает производить установку своими руками, стремясь сэкономить на монтаже. Специалисты-электротехники рекомендуют выполнять подключение согласно техническим нормам, правилам ПУЭ и требованиям производителя прибора.
Ключевое внимание необходимо уделить выбору силового разъема. Он должен соответствовать характеристикам духовки и плиты (если устройство выполнено в одном корпусе)
Поэтому следует помнить про фурнитуру специального типа, сделанную для электрической плиты и способную выдерживать нагрузку не более 7 кВт. Имеются варианты для однофазной и трехфазной сети, а также те, которые рассчитываются на большую мощность.
В продаже легко найти специальные розетки силового типа, отличающиеся по ряду параметров: в том числе, по оттенку, материалу изготовления, конфигурации, особенностям установки, допустимой нагрузке. Вместе с ними необходимо приобрести соответствующую вилку. Многие производители предусматривают все это в своих устройствах.
Силовая фурнитура производится из высокопрочного материала. Если она из пластика, то это значит, что потребителю предлагается существенно сэкономить на качестве. Лучше приобрести изделие из карболита — оно отличается большей прочностью.
В настоящее время существуют разные варианты монтажа силовой фурнитуры, устанавливаемой скрыто или открыто. Первый метод актуален, если планируется пододвигать плиту вплотную к стене, когда доступ к рабочему механизму будет существенно ограничен.
Большинство пользователей бытовых устройств толком не понимают, как нужно выбирать розетку, что следует учитывать, какие могут быть «подводные камни». Прежде всего, рекомендуем делать акцент на фурнитуре с заземлением. Кроме этого, исходя из типа домашней электрической сети, будь она однофазная, трехфазная или, реже, двухфазная, производится прокладка соответствующего силового кабеля с нужным количеством жил и подходящим сечением.
В идеале, перед покупкой розетки и вилки для электроплиты стоит проконсультироваться с управляющей компанией или специалистами на предмет проектной мощности сети дома или квартиры, присутствия заземления и ряда других вопросов. Полученные ответы должны отличаться своей однозначностью, ясностью и предельной четкостью — это является залогом вашей безопасности при пользовании электроприбором.
Выяснив эти моменты, следует переходить к последующим работам, включая выбор места установки плиты. Подключать устройство необходимо отдельным кабелем от щитка и защищать его автоматическим выключателем требуемого номинала.
Подключение через розетку
На практике применяются следующие основные варианты исполнения розеток, которые схематически показаны на рисунке ниже:
- сборка из двух одиночных розеток с отдельным кабелем на каждую из них;
- сборка из двух одиночных розеток с общим кабелем;
- моноблочная розетка с двумя посадочными местами под вилки.
Варианты исполнения концевого участка проводки для подключения варочной панели и шкафа, сверху-вниз:
- с индивидуальным кабелем и автоматом для каждой розетки;
- с установкой моноблочной сдвоенной розетки и общим автоматом;
- с применением шлейфового соединения двух розеток и общим автоматом.
С учетом большой мощности потребляемой электроэнергии моноблочные розетки с тремя и более посадочными местами в данном способе подключения не применяются.
Разновидность применяемой розетки существенно ограничивается в том случае, если кабель панели и/или печи армирован вилкой. Менять ее на иную нельзя, так как в этом случае как минимум прекращается действие заводской гарантии.
При подключении целесообразно применять розеточные модули с различным форм-фактором, которые выпускаются, в том числе, в сдвоенном моноблочном варианте.
Сдвоенная силовая розетка с различным форм-фактором и вариант бокового подвода к ней кабеля в штробе кирпичной стены
Технические характеристики электропанелей
Различаются по материалу изготовления:
- алюминиевые. Современные алюминиевые изделия выглядят совсем неплохо, чуть посветлее нержавеющей стали, неприхотливы, ценятся за лёгкость;
- нержавстальные, подороже и потяжелее;
- эмалированные. Очень элегантны на вид и нам привычны;
- стеклокерамические. Современный материал, достаточно прочный, электрически нейтральный. Хотя всему есть пределы – удар большой кастрюли ещё выдержат, а вот топор, нечаянно упавший, может повредить твёрдую, но хрупкую поверхность.
Нагревательные элементы сейчас прячут под поверхностью, открытых спиралей уже обычно не встречается.
Подключить все нагреватели можно к одной фазе, а можно перекоммутировать клеммы на разные фазы. Так как потребитель очень мощный для бытовой сети, то при подключении его к одной фазе возникает риск нарушить баланс фаз в сети. Разумеется, нечасто возникают ситуации включения на полную мощность одновременно всех конфорок, но в жизни, конечно, это вполне реально. Кроме того, если вся нагрузка ложится на одну фазу, соответственно возрастает и ток, что предъявляет свои требования и к проводке.
Проводку в любом случае нужно вести отдельно, разумеется, если в сети именно такую не предусмотрели строители. Во всяком случае, линия для плиты должна быть свободна от других подключений. Кроме обычного автомата, нужно иметь устройство защитного отключения, размыкающее ноль и фазы.
Ток диктует номинальные мощности отключающих устройств и минимальное сечение проводов.
Как видим, для мощности до 7 кВт максимальный ток будет 32 А, следовательно, сечение кабеля выбираем 6 кв. мм. При токе в 16А медный 2,5 кв. мм будет подходящим. Но я бы не советовал экономить на сечении провода длиной метров 5 – 10. А вдруг захочется приобрести когда-то варилку помощнее?
Какая должна быть розетка?
Подсоединение варочной панели и духовки к сети пройдет успешно, если правильно выбрать кабели и розетки, которые будут отвечать определенным требованиям. Они покупаются с учетом мощности устройств, указанной в документации. Чтобы найти силу тока, на которую будет рассчитана розетка, нужно разделить мощность устройства на напряжение электросети. Полученный результат увеличивают на 5 единиц для перестраховки. Варочные панели работают при напряжении 220 В и 380 В, с силой тока 25 А или 32 А.
Первый вопрос, который возникает у покупателей при установке техники: можно ли включать ее в обычную розетку. Некоторые духовки обладают малой мощностью (до 3,5 кВт). Они работают от стандартной розетки. Для духового шкафа подобного типа подойдет кабель на 220 В и розетка на 16 А. Электрические панели имеют мощность от 3,6-7 кВт. Такой технике необходима отдельная электрическая линия. В этом случае оборудуется силовая розетка, рассчитанная на 32 А. В комплект вилка не включается, поэтому ее придется приобретать отдельно.
Для встроенной духовки, которая функционирует с напряжением 3,5 кВт, потребуется трехфазная розетка на 20 А. Она способна обеспечить работу оборудования мощностью от 3,6 до 7 кВт. Если в комплектацию не вошла трехфазная вилка, ее также следует купить. Розетки и вилки подобных приборов устроены так, чтобы обеспечить заземление, поэтому имеют более 3 штырей. Подключение незаземленного устройства снимает гарантию с техники и несет угрозу здоровью пользователей.
Для встраиваемого электрического шкафа, связанного с панелью, ставить специальную розетку не нужно. Для такой техники выводится общая силовая электролиния. Если два прибора независимы, то понадобятся две розетки. Приборы будут иметь независимые точки монтажа на щитке и отдельные кабели. Для монтажа розетки понадобится накладная коробка. Ее характеристики должны соответствовать силе тока. Для розетки на 20 А вилка агрегата и коробка должны обладать идентичной маркировкой. Подрозетники бывают предназначены для скрытого и наружного обустройства.
Дешевые комплектующие покупать не рекомендуется из соображений безопасности. Некачественное изделие может оплавиться, замкнуть или плохо установиться. Розетка евро должна иметь керамические «внутренности». Данный материал способен выдерживать длительные высокие нагрузки. Наружный монтаж розеток обычно применяют в деревянных постройках, где проводка также открыта. Такая установка проводится, чтобы обезопасить жильцов от возникновения пожара. В газобетонные, кирпичные, блочные стены помещают внутренние розетки.
Розетка и вилка для варочной панели
Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.
Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола – до 90см.
При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.
Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.
Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!
Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.
Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.
Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.
Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).
А вот при подключении вилки желательно соблюсти “полярность”. Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.
Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).
Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.
Затягиваете винтовые разъемы вилки:
фазу и ноль под крайние клеммы
заземление – под верхний винт
Большое неудобство таких моделей, что они очень сильно “выпирают” из стены – на 5-7см.
Учитывайте этот момент при сборке кухни заранее.
Установка варочной поверхности
Установка электрической варочной панели выполняется с соблюдением общих требований независимо от типа нагревательного элемента, использующего индукционное поле высокой частоты или нагрев за счет сопротивления электрическому току. По внешней конструкции эти виды приборов практически неразличимы, поэтому для их монтажа на кухне используются одни и те же инструменты и расходные материалы. Если говорить об электрических панелях любого вида, то все они встраиватся в мебель. Те приборы, которые располагаются на поверхности мебели, называются электрическими плитами без духовки. Рассматривать процесс как они устанавливаются, мы не будем.
Как правильно установить варочную панель? Этот вопрос возникает в том случае, если поставщики мебели не вырезали монтажный проем на столешнице кухонной мебели. Если вы решили выполнить эту операцию самостоятельно, то вам потребуются следующие инструменты: электрический лобзик, дрель, сверла по дереву, линейка и карандаш, а также отвертка и пассатижи. Пошаговый алгоритм выполнения работ по монтажу встраиваемой варочной панели представлен ниже.
- Определение размеров. На первом этапе определяем размеры проема, в который необходимо встраивать прибор. Эта информация отражена в инструкции по эксплуатации техники. Если она отсутствует, то необходимо сделать тщательный промер посадочного места устройства. К габаритным размерам необходимо прибавить по 5 мм для обеспечения оптимального зазора.
- Разметка проема. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш. Располагать монтажный проем следует не ближе 50 мм от краев стола. В противном случае более тонкие участки столешницы могут разрушиться, особенно если она изготовлена из некачественного ДСП. На этом предварительные работы заканчиваются.
- Сверловка отверстий. По углам полученного прямоугольника необходимо просверлить четыре сквозных технологических отверстия, не заходя за размеченный контур. Операцию следует выполнять сверлом по дереву диаметром 8–10 мм. Сверлить необходимо строго перпендикулярно к поверхности столешницы, надежно удерживая дрель в вертикальном положении.
- Вырезка проема. Полотно электрического лобзика с мелкими зубьями вставляем в одно из отверстий и выполняем разрез столешницы по разметке, плотно прижимая инструмент к поверхности стола. Аналогичным способом прорезаем столешницу по всему размеченному контуру. После выполнения работы проверяем соответствие размеров монтажной ниши посадочному месту электрической варочной панели.
- Обработка торцов. Торцы монтажного отверстия необходимо защитить от воздействия воды. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги. На края монтажного проема наклеивается уплотнитель, входящий в комплект варочной поверхности.
- Заключительный этап. На заключительном этапе установки варочной панели аккуратно размещаем устройство в монтажном проеме. Перед этой операцией можно нанести слой силиконового герметика на участок столешницы, который будет закрыт краями панели. Прибор должен плотно прилегать к поверхности столешницы с минимальным зазором. Закрепляем панель на столешнице при помощи штатных фиксирующих зажимов.
На этом установка индукционной варочной панели или поверхности другого типа считается законченной. Следует только проверить надежность крепления устройства к столешнице и можно переходить к следующему этапу. Как установить варочную панель мы рассказали, теперь опишем процесс ее подключения к сети подачи электроэнергии. Эти главы статьи можно рассматривать как пособие для тех, кто собирается самостоятельно подключить электрическую варочную панель к электроснабжению. Итак, начнем! Следующий раздел нашего повествования будет посвящен схеме подключения варочной панели.
Подключение варочной панели и духового шкафа к однофазной сети
Выбор кабеля
Для однофазной сети потребуется трехжильный кабель. Чтобы правильно выбрать сечение жил кабеля нужно точно знать величину такого параметра как сила тока (измеряется в амперах (А) и обозначается буквой I).
Данную величину можно посчитать по формуле:
I=P/U
P – это полная нагрузка электроприбора (измеряется в ваттах (Вт))
U – напряжение в электрической сети (измеряется в вольтах (В))
Далее путем простых вычислений и таблицы сечения кабеля определяем, что для подключения варочной панели мощностью 7500 Вт к сети 220В необходим кабель сечением минимум 6 мм. А для духового шкафа мощностью до 3,6 кВт следует прокладывать кабель сечением 3х2,5 мм.
Выбор автомата
Главным параметром при выборе автоматического выключателя (автомата) является номинальная величина тока в сети. Как и при выборе кабеля, выбирая нужный автомат, применяем формулу I=P/U. После подсчетов определяем, что для варочной панели мощностью 7,5 кВт необходим автомат на 40А. а для духового шкафа подойдет автомат номиналом 16А.
Выбор и подключение устройств защитного отключения (УЗО)
Для безопасности электрической сети помимо автоматического выключателя рекомендуется использовать устройств защитного отключения (УЗО). Помимо защиты электрической сети, данное устройство защищает человека от поражения электрическим током, срабатывая, если ток утечки превышает заданный параметр.
На данный момент известны УЗО рассчитанные на дифференциальный ток (ток утечки) величиной 10mA, 30mA, 100mA, 300mA.
Так для сети 220В подойдет устройств защитного отключения (УЗО) типа АС 40А и с величиной тока утечки в 30мА для варочной панели, и 16А 10мА для духового шкафа.
Подключение
После того как мы определились со всеми параметрами сети и выбрали соответствующие заданным параметрам компоненты, можно приступать непосредственно к подключению розетки.
Для этого, в первую очередь, необходимо:
- Выбрать место монтажа.
- Проложить (если имеется такая необходимость) новый кабель.
- Подключить УЗО и автомат.
- Установить коробки для монтажа розеток (для внутренних розеток).
После чего мы:
- Убеждаемся в отсутствии напряжения в сети. Используя тестер или индикаторную отвертку.
- Зачищаем жилы кабеля. Для удобства подключения розетки нам необходимо зачистить концы кабеля специальным инструментом или обычным канцелярским ножом.
- Подключаем розетку. Оголенные жилы кабеля просовываем в предназначенные для этого места согласно маркировке (коричневый (красный) провод – фаза (L), синий (голубой) провод – ноль (N), желто-зеленый провод – заземление (PE)), после чего закрепляем их крепежными винтами. Винты нужно зажимать крепко, но без большого усилия, чтобы не сорвать резьбу.
- Устанавливаем розетку в коробку. Аккуратно укладываем провода внутрь коробки, туда же помещаем розетку и надежно закрепляем ее с помощью специальных лапок.
Все, розетка установлена. Но перед ее использованием необходимо убедиться в наличии напряжения в сети. Для этого мы включаем автомат и УЗО, и с помощью тестера или индикаторной отвертки убеждаемся в наличии напряжения. Розетка готова к использованию.
Оголенные жилы кабеля просовываем в предназначенные для этого места согласно маркировке
