Роторное бурение скважин: обзор технологии бурения и необходимого оборудования

Гидробурение

Осуществляется мощной струей воды из специального бурового инструмента. Преимущество технологии в том, что возможно гидробурение скважин в каменистой почве.

Нагрузка струи обеспечивается весом штанги и бурильной оснастки. В установку заливают специальный раствор, который потом направляется в подготовленный приямок.

Последовательность гидробурения своими руками:

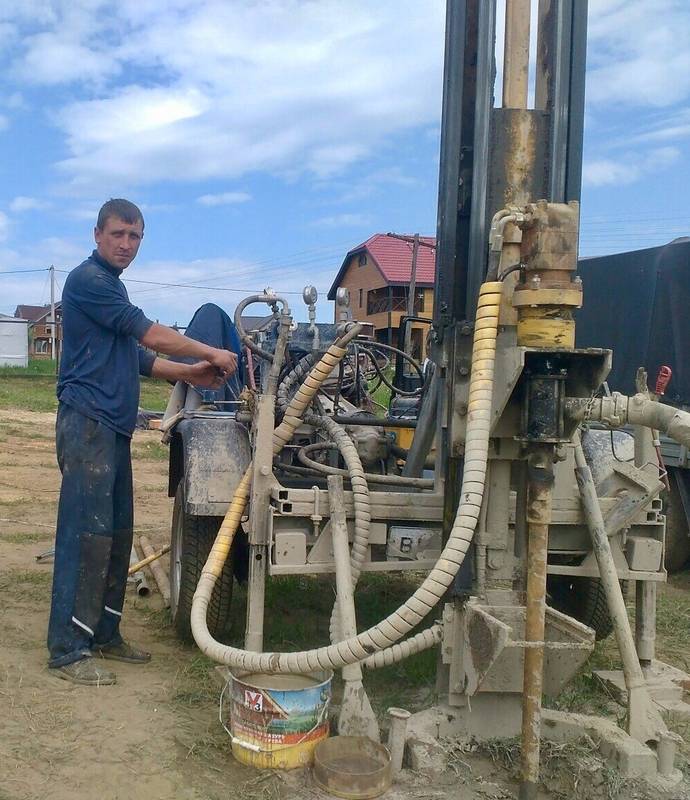

В первую очередь устанавливается малогабаритная конструкция или МБУ для гидробурения.
Начинать работы лучше всего с утра.
Если бурение происходит в песчаной почве, то необходим большой запас жидкости.
Перед работой глина смешивается в раствор в подготовленном приямке. Замес выполняется посредством строительного миксера. Консистенция должна напоминать кефир.
Далее по шлангам подается раствор к работающему буру.
Постепенно жидкость шлифует стенки и углубляется в почву. Раствор используется по кругу.

Эта технология содействует дополнительному усилению стенок образующегося источника.

Особенности ручного бурения

Способ ручного бурения требует больших затрат физической силы, но позволяет сэкономить на оборудовании. Применяется при монтаже скважин глубиной не более 25 метров и проводится до тех пор, пока бур не дойдёт до водоупорного слоя.

В случае с ручным бурением используют:

комплект буровых головок (бур-долото, бур-ложка, змеевики, желонки);
штанги;
лебёдка или электрическая таль;
обсадные трубы;
для работы на большой глубине – бурильная вышка.

Процесс проходки ствола состоит из следующих этапов:

Выкапывается небольшая яма глубиной в 40-50 см, в которой разместится бур.
Затем один человек начинает вращение бура; когда он войдёт достаточно глубоко, вращать придётся вдвоём, потом – вчетвером.
Через каждые 50-70 см вхождения в землю, бур необходимо вытаскивать и прочищать, чтобы грязь не залепила всю головку.
Если грунт слишком жёсткий, получившееся отверстие нужно необходимо заливать водой.

В момент заполнения шахты водой изнутри, работа прекращается. Теперь остаётся только откачать грязную воду с примесями – примерно 5-7 литров. Для этого понадобится насос.

Ударный способ

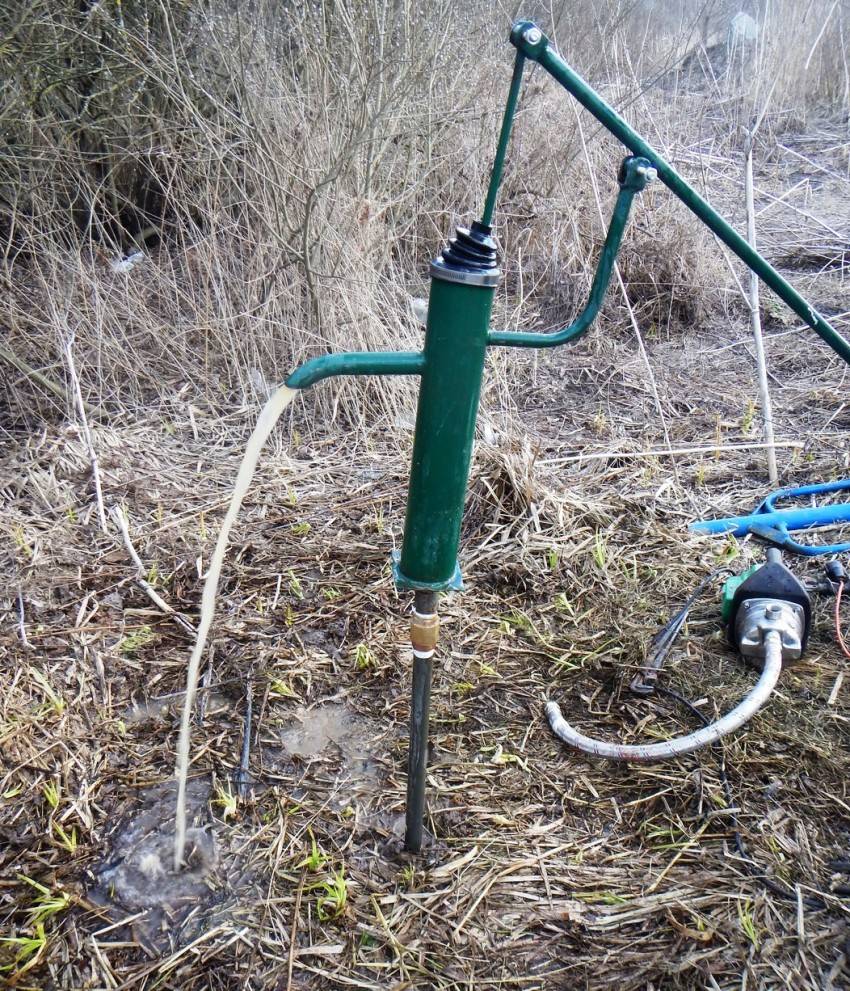

Данным способом устанавливается самая простая скважина-игла – абиссинский колодец. Этим методом активно пользуются домашние умельцы, пробивая скважину на воду на даче. Конструкция «буровой установки» представляет собой ствол, состоящий из отрезков трубы, и наконечник, который разрезает пласты грунта. Молотом служит увесистая баба, которая поднимается и опускается с помощью веревок: при натяжении своеобразный молот поднимается на верх конструкции, при ослаблении падает на подбабок – устройство из хомутов, расположенных симметрично. После вхождения ствола в грунт он наращивается новым отрезком, подбабок прикрепляется уже к новой части, и забивание продолжается до тех пор, пока наконечник не войдет в водоносный слой на 2/3 пласта.

Ствол-труба служит отверстием для выхода воды на поверхность.

Достоинство данной скважины заключается в том, что пробурить ее можно в подвале или другом подходящем помещении. Это создает удобство при пользовании. Привлекает и цена, пробить скважину для воды таким способом стоит недорого.

Ударный способ бурения можно применять на любых типах почвы

Канатно-ударное бурение

Наиболее часто используемый способ. Данный метод предполагает разбивание грунта посредством опускания с двухметровой высоты тяжелого бурового инструмента. Конструкция, используемая при таком виде бурения, состоит из элементов:

треноги, которую размещают над местом бурения;
блока с лебедкой и тросом;
забивного стакана, штанги;
желонки (для прохождения по сыпучим слоям грунта).

Стакан представляет собой отрезок стальной трубы, скошенный вовнутрь, имеющий прочную нижнюю режущую кромку. Сверху забивного стакана идет наковальня. По ней производит удары штанга. Опускание и подъем забивного стакана осуществляют с помощью лебедки. Порода, которая попадает в стакан, удерживается в нем за счет силы трения. Для того чтобы проникнуть в грунт максимально глубоко, используют ударную штангу: ее бросают на наковальню. После заполнения стакана грунтом его поднимают наверх, после чего очищают.

Бурение скважины на сыпучих грунтах производится с использованием желонки. Последняя представляет собой стальную трубу, на нижнем конце которой установлен задерживающий капан. После попадания желонки в почву клапан открывается, вследствие чего грунт попадает внутрь трубы. При подъеме конструкции происходит закрывание клапана. После извлечения на поверхность желонка очищается, действия повторяются снова.

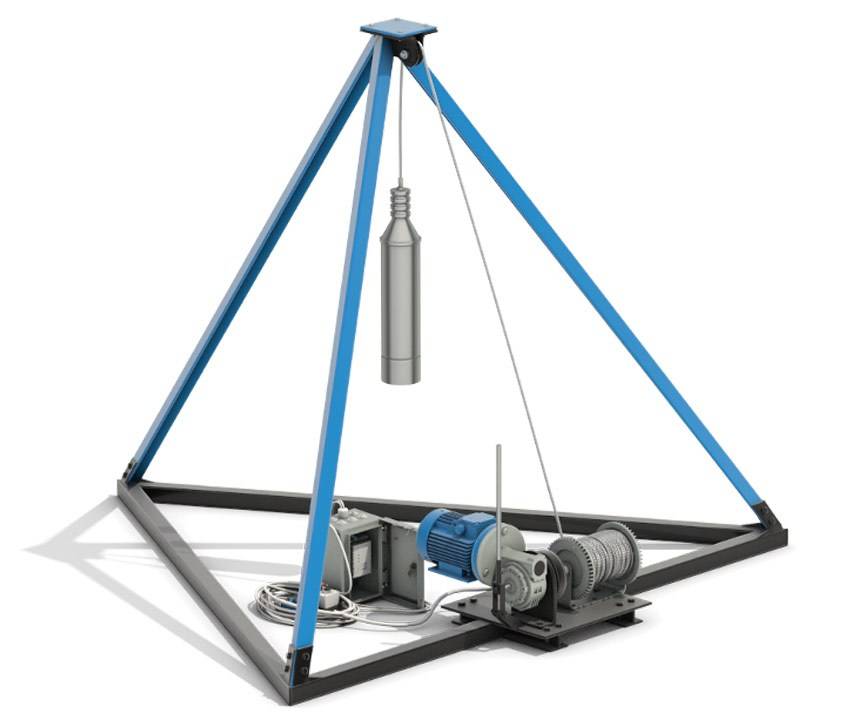

Канатно-ударное оборудование для бурения скважин

Эффективно применяется при самостоятельном бурении и описанный выше шнековый способ. Как пробурить скважину своими руками с помощью шнека, объяснять дополнительно не имеет смысла – основной принцип сохраняется.

Преимущества ручного бурения:

экономичный способ в финансовом отношении;
ремонт и профилактику ручного бура производить несложно;
оборудование негромоздкое, поэтому нет необходимости задействовать тяжелую технику;
способ применим в труднодоступных местах;
эффективен, не требует большого количества времени.

Основными недостатками ручного бурения можно считать опускание на небольшую глубину (до 10 м), где в основном проходят пласты, вода которых требует очистки, и невозможность дробить твердые породы.

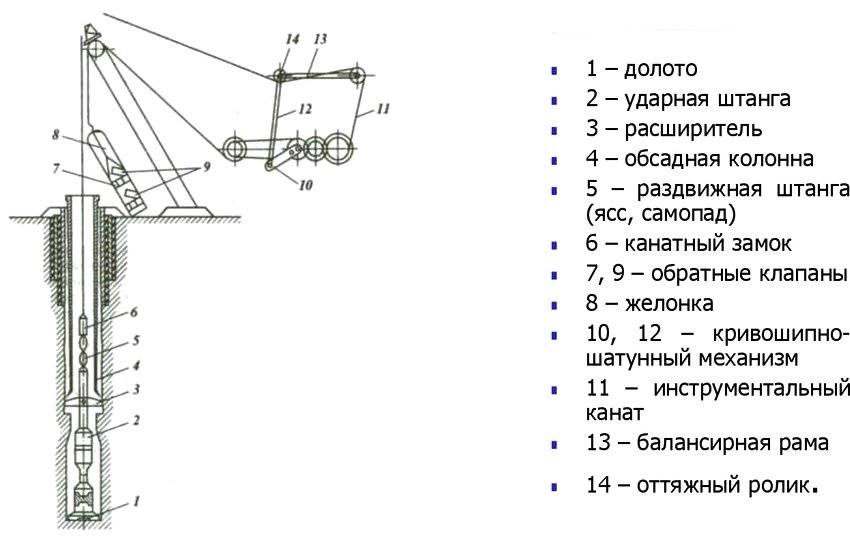

Ударно-канатная схема с желонкой и пробойным долотом

Сферы использования подобной технологии

Среди точек применения колонкового бурения скважин, стоит выделить несколько основны.

Горнодобывающая промышленность – разработка горных месторождений твердых полезных ископаемых.

Результат прохода – керн с цельной структурой, по которому выполняют анализ пород в этой местности. Его периодически извлекают, чтобы узнать картину залегания пород на этом участке.

Автономное водоснабжение – организация процесса нуждается в исследовании недр частных землевладений, чтобы иметь доступ к подземным источникам воды. Гидрогеологическое бурение необходимо для выбора местонахождения водной скважины.

Строительство – для бурения диктующей скважины под забивку свай – обустраивая свайные фундаменты. Строителям нужно знать, на какой глубине будет песчаная прослойка или начинаются крупные камни. От этого зависит устойчивость здания. Подобная технология идеальна, чтобы в железобетонных конструкциях просверлить отверстия большого диаметра.

Подобный способ подходит для вертикального прохождения скважин, горизонтального и под нужным углом.

Способы самостоятельного бурения

На сегодняшний день мастерами-самоучками на дому разработано несколько способов бурения скважин на воду вручную. Рассмотрим самые действенные из них.

Ручной шнековый метод

К способам самостоятельного бурения относят бурение шнеком, которое пользуется популярностью за счет доступности выполнения. Благодаря шнеку удается пробурить неглубокую скважину (до 40 м), воды из которой хватит на целый дом.

Шнековое бурение скважин основано на применении винтообразного стержня (шнека), на который крепятся стальные лопасти с буровым наконечником. Рабочие внедряют шнек в почву подобно штопору. Постепенно углубляясь, винтообразный стержень разрушает многочисленные почвенные горизонты. Отработанная земля выносится наверх металлическими лопастями.

Различают следующие разновидности шнеков:

конструкции с углом от 30 до 60 градусов;
стержни с режущими лопастями.

Первый вид шнеков удобнее для использования, так как лопасти с меньшим углом препятствуют опаданию измельченного грунта. В результате не происходит засорения скважины.

Работа малогабаритных шнековых конструкций схожа с работой ручного бура, но в движение их приводит электродвигатель.

Технология колонкового бурения

Колонковая технология бурения скважины отличается быстротой выполнения работ. Благодаря специальному оборудованию (похожему на трубу с колонкой) удается пробурить не один метр почвенного горизонта. 16-ти сантиметровая в диаметре труба способна быстро внедряться внутрь, подтягивая за собой специальный шланг.

Верх такой трубы имеет узел крепления, на который в процессе погружения наращивают полутораметровые штанги. Поэтапно наращивая технологическую колонну, получают необходимой глубины скважину.

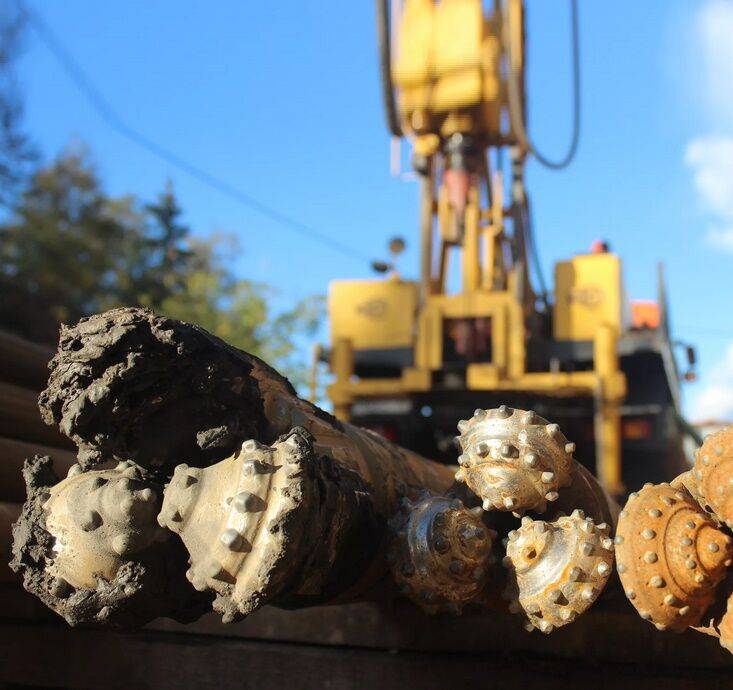

Прочный металлический сплав составляет основу коронки с заточенными краями для резки плотных вкраплений. В зависимости от физико-механического состава почвенного слоя выбирают соответствующие размеры и формы коронок. При вращении трубы в почве формируется небольшое отверстие.

Долото помогает разбить на осколки структуру сверхтвердых скальных пород, после чего погружают трубу с коронкой.

Установка после бурения скважины колонковым способом обсадных труб укрепляет стенки конструкции. Чтобы не допустить поломки прибора, систематически глиняным раствором либо чистой водой заполняют снаряд.

Далее показано, какие инструменты понадобятся для колонкового бурения скважины под воду:

Ударно-канатный способ

Ударно-канатный метод основан на разбивании грунта за счет тяжелого бурового прибора, опущенного с высоты в 200 м. При этом следует использовать специальный буровой инструмент, включающий в себя:

трос с забивным стаканом;
лебедку, прикрепленную к другому краю троса;
треногу.

Благодаря лебедке уменьшается прилагаемая сила, а редуктор с мотором позволяет автоматизировать всю работу. Основу забивного стакана составляет металлическая труба с заточенной кромкой для резки. Такая установка разбивает породы любой твердости. Желонка помогает извлекать рыхлые породы при бурении водоскважины.

Канатно-ударное бурение выглядит как разбивание специальным инструментом почвенного горизонта с удалением режущей желонкой захваченного хлама. Последний поднимается на поверхность. После освобождения стакана от хлама начинают очищать снаряд желонку.

Алгоритм работы выглядит так:

Копка ямы (1×1 м) глубиной около 0,5 м.
Установка в ее центре садового бура с последующим его заглублением до появления влажного песка.
Установка на его место конструкции с обсадными трубами с последующим фиксированием ее в почве кувалдой.
Извлечение желонкой обрушенной обсадки.
Наращивание обсадной трубы соответствующими отрезками с последующим их свинчиванием.

За несколькими ударами на поверхность обязательно поднимают желонку либо стакан для очищения их от грунта. Далее можно увидеть, как происходит бурение скважины под воду ударно-канатным методом:

Ударно-вращательный метод

Бурение скважины данным методом основано на использовании инструмента, способного одновременно выполнять вращение и удары. Благодаря этому работа протекает быстрее и в течение короткого времени удается обустроить необходимое гидротехническое сооружение. Особенно эффективна установка при неоднородности геологии.

Бурение ударно-вращательным методом возможно с задействованием треноги, благодаря которой погружение и извлечение бура происходит быстрее. Методика незаменима на рыхлых почвенных горизонтах, а также при извлечении глинистых включений – суглинков с супесями.

Шнековое бурение

На трубу навариваются лопасти по спирали, которая погружается в грунт вращательными движениями. Подходит не всем типам почв. Идеальное решение для мягких и средних грунтов.

Шнековый способ:

Выкапывается шурф 1,5 на 1,5 м, глубиной до 2 метров. Позднее в нем будет кессон.
Если грунт сыпучий, то стенки усиливаются деревянными щитами.
Шнековый бур проворачивается при помощи специального хомута или ключа.
Если грунт неустойчив, то при бурении сразу выполняется обсадка ПВХ-трубой.
Если на шнеке грунт будет извлекаться непосредственно через трубу, то ПВХ не подойдет — используется металлическая.
По мере продвижения шнек и обсадная труба наращиваются с помощью соединительных муфт.
За один проход рекомендуется делать не более 5 оборотов. В противном случае поднять почву наверх будет сложно.
Чтобы облегчить ход бура в источник, можно подливать воду.
Устанавливается тренога с блоком для подъема бура.
Бурение проходит вплоть до водоупора. Если пошел песок крупной фракции и влажный, то водоупор отличный.

Особенности ручного бурения

Способ ручного бурения требует больших затрат физической силы, но позволяет сэкономить на оборудовании. Применяется при монтаже скважин глубиной не более 25 метров и проводится до тех пор, пока бур не дойдёт до водоупорного слоя.

В случае с ручным бурением используют:

комплект буровых головок (бур-долото, бур-ложка, змеевики, желонки);
штанги;
лебёдка или электрическая таль;
обсадные трубы;
для работы на большой глубине – бурильная вышка.

Процесс проходки ствола состоит из следующих этапов:

Выкапывается небольшая яма глубиной в 40-50 см, в которой разместится бур.
Затем один человек начинает вращение бура; когда он войдёт достаточно глубоко, вращать придётся вдвоём, потом – вчетвером.
Через каждые 50-70 см вхождения в землю, бур необходимо вытаскивать и прочищать, чтобы грязь не залепила всю головку.
Если грунт слишком жёсткий, получившееся отверстие нужно необходимо заливать водой.

В момент заполнения шахты водой изнутри, работа прекращается. Теперь остаётся только откачать грязную воду с примесями – примерно 5-7 литров. Для этого понадобится насос.
