Резка труб под углом: преимущества и недостатки разных способов + пример выполнения работ

Как правильно резать углы потолочных плинтусов: как с помощью стусла так и без него

Планируя установку потолочных плинтусов в помещениях своей квартиры, многие задумываются, насколько сложной может оказаться работа. Однако все не так страшно: потолочный плинтус можно установить своими руками – главное, знать про некоторые особенности материалов, из которых изготовлен данный отделочный элемент.

• Разные материалы и их особенности
• Стусло — инструмент для резки углов плинтуса
• Изготовление стусла своими руками
• 1 метод — обрезка края плинтуса с помощью стусла
• 2 метод — обрезка края плинтуса без помощи стусла
• 3 метод — обрезка края плинтуса с помощью «шаблона»
• Рекомендация по декорирования углов плинтуса

Какой инструмент можно использовать для нарезки пластиковых труб

Если учесть что народ в нашей стране мастеровой, то для резки труб он умудряется использовать самые невообразимые подручные средства. Но не стоит думать, что такая нарезка способствует хорошему качеству будущего трубопровода. Поэтому рассмотрим инструменты, позволяющие наиболее качественно резать пластиковые трубы:

• ножовка по металлу;
• самозатачивающийся нож (с мелкими зубчиками);
• ножницы для резки труб из пластика;
• труборез роликового типа;
• аккумуляторный труборез;
• гильотинный труборез.

Отрезание труб ножовкой по металлу или ножом не стоит рассматривать всерьез, так как их использование приводит к тому, что торец трубы махрится, образуются заусенцы, которые приходится ликвидировать при помощи наждачной бумаги или зачистки ножом.

В любом случае качество среза страдает. Эти способы можно использовать для единичных резов. Если же трубопровод имеет сложную конфигурацию и много соединений отдельных участков, то данные инструменты лучше не применять. Ножницы для резки труб используются в основном для нарезки труб из пластичных полимеров.

Остро заточенное лезвие ножа закреплено только с одной стороны инструмента. На месте второго лезвия находится довольно широкое основание с прорезью, предназначенной для приема в себя режущей пластины. Работа с такими ножницами производится исключительно за счет мускульной силы человека. Между рукоятками ножниц размещается зубчатая рейка округлой формы, которая после смыкания рукоятей ножниц толкает лезвие в направлении основания. Процесс резки трубы происходит следующим образом:

• на поверхности трубы ставят хорошо заметную метку, помечая ею место реза;
• основание располагают поверх этой метки, контролируя сквозь прорезь основания ее положение;
• затем, приложив силу, врезаются в трубу и, постепенно наращивая усилие, производят окончательный разрез трубы.

Достоинствами ножниц являются довольно высокая эффективность и дешевизна конструкции. Недостатком же считают прямую связь эффективности работы инструментом с физической силой работающего им человека. Кроме того, во время реза необходимо следить за плавным движением кисти, иначе лезвие может просто соскользнуть с зубчатой рейки.

Понятно, что при большом количестве резов рука быстро устает, поэтому скорость производства работ снижается. Кроме того, ножницами невозможно резать трубы большого диаметра. Максимальный диаметр обрабатываемых труб составляет 42 мм.

Роликовый труборез предназначен для больших объемов работ. Внешне он напоминает обычную струбцину с закрепленными на скобе подвижными колесиками. Режущий ролик находится на торце винта струбцины.

По эффективности труборез ничем не хуже ножниц. Но, в отличие от них, здесь при работе практически отсутствуют физические усилия. Сам процесс резки происходит следующим образом:

• на месте среза ставят отметку маркером;
• винт выкручивается из струбцины, а скоба при этом подводится к месту реза;
• далее винт плавно затягивается (так, чтобы не лопнула труба);
• после создания на режущем ролике необходимого усилия, струбцину начинают вращать вокруг трубы, плавно подкручивая при этом натяжной винт.

Таким образом, производится круговой рез трубы, при этом торец трубы получается очень ровным, без заусениц. Единственной опасностью при работе труборезом является появление на трубе трещин из-за слишком сильного прижимного усилия винта.

Аккумуляторный труборез, по сути, представляет собой ножницы, снабженные электродвигателем. Такой инструмент позволяет без особых усилий за 6 – 8 секунд разрезать трубу. Но диаметр обрабатываемых труб здесь также невелик, как и у обычных ручных ножниц.

Гильотинный труборез используется для работы с трубами диаметром от 63 до 350 мм. При этом вероятность деформаций или разрушения стенок трубы сведено практически к нулю. Процесс резки выглядит следующим образом:

• на трубе отмечают место реза и вставляют ее в гильотину, закрепив в секторе от 30 до 60 градусов;
• вокруг нее раскачивается лезвие гильотины, которое установлено на колесиках;
• после первого надреза пластика лезвие погружают в трубу при помощи вращающейся рукоятки-винта и, таким образом, дорезают трубу окончательно.

При этом срез получается очень ровным, без заусениц. Лезвия гильотины легко заменяются. У современных гильотин лезвия дополнительно покрыты тефлоном.

Как разрезать профильную трубу вдоль или поперек: методы разметки и резки

В бытовом домашнем хозяйстве профильные трубы находят широкое применение при изготовлении парников, теплиц, навесов для защиты автомобильной техники от атмосферных осадков и прочих конструкциях. При работе с данным материалом полезно знать, как разрезать профильную трубу вдоль по косильной лески или поперек с максимально точным углом.

Среди большого количества строительного режущего инструмента по металлу лидером по скорости, простоте выполнения реза и экономичности является углошлифовальная машинка (болгарка), которая часто присутствует в инструментальном комплекте любого домашнего мастера. Для разреза профильной стальной трубы с помощью болгарки потребуется обычный диск по металлу и строгое соблюдение правил техники безопасности — разрушение диска на сегменты при большой скорости вращения может привести к серьезным травмам.

Нюансы работы с прямоугольным сечением

Заготовки прямоугольного сечения намного проще резать вдоль и поперек с любыми углами, чем цилиндрические элементы, которые сложно удержать в неподвижном состоянии на ровной поверхности. Поперечное обрезание заготовок под любым углом не представляет особых сложностей – леска нужного углового уклона проводится на боковой грани и всегда совпадает с расчетной (круглые элементы требуют использования специальных лекал, просчитываемых на компьютере, для совмещения их граней под углом, отличным от прямого).

Толщина стенок металлопрофиля при использовании в бытовом хозяйстве редко превышает 5 мм — его легко резать при помощи углошлифовальной машинки любым диском по металлу.

Резка профильной трубы большого диаметра

Металлопрофиль большого диаметра имеет толстые стенки и большой вес, если для резки тонкостенных деталей (толщина стенки до 2 мм.) можно было использовать тонкие диски размером около 1 мм., то для прорезания толстостенного металла берут 2 мм. дисковые круги. Соответственно резать толстые стены удобнее диском большого диаметра при помощи мощной крупногабаритной строительной болгарки — бытовые устройства не обладают достаточной мощностью для быстрого проведения работ, а их маленькие диски быстро стачиваются.

При выполнении работ руководствуются следующими правилами:

• При прорезании тяжелых труб следует располагать их на ровной поверхности или низких опорах с таким расчетом, чтобы при резке последнего участка он не изменял своего положения или опускался вниз, препятствуя сжиманию режущего инструмента своими стенками.
• Если поверхность ровная, полностью производят разрез каждой грани, переворачивая деталь, при неровный опоре последние перемычки немного не дорезают, давая возможность заготовке отделиться под собственным весом, после чего выступающий участок зашлифовывают.
• При работе с болгаркой для резки тяжелых металлических элементов необходимо обязательное использование защитного кожуха — вероятность расслоения диска на отдельные элементы слишком высока.

Многие работают с неправильно выбранным направлением вращения на себя — это приводит к тому, что острая кромка металла постоянно задирается, инструмент труднее удержать в фиксированном положении, а отрезной диск быстрее стачивается. К тому же обратное направление вращения отрезного круга опасно с точки зрения техники безопасности.

Другие варианты

Неплохой вариант изготовления шаблона — использование для разметки короткого отрезка трубы большего диаметра, направляющая кромка которого предварительно обрезана под нужными углами. При разметке деталь одевают на обрезаемую трубу, после чего размечают ее поверхность маркером или чертилкой. Второй способ — жесткая фиксация шаблона на заготовке с помощью клиньев или струбцин с дальнейшей резкой диском по металлу с легким прижимом к боковой поверхности шаблонной детали.

Чтобы не резать металлические трубы или лист железа на глазок, некоторые домашние умельцы используют самодельные крепежные приспособления к болгарке, жестко закрепляя ее на вертикально установленном шпинделе. При перемещении инструмента сверху вниз происходит стабильный ровный разрез расположенной под диском детали, если на станине станка закрепить металлические направляющие, то при прикладывании к ним заготовки можно получить любой нужный угол разреза.

Какие инструменты используют для резки труб

Сейчас в арсенале практически любого домашнего мастера имеется универсальная шлифовальная машинка – «болгарка». Как работать с ней?

Как правильно и безопасно резать металл болгаркой

Имеются в виду, конечно, трубчатые заготовки. Если подобные работы выполняются часто, достаточно приобрести специальную угловую болгарку, в противном случае лучше обзавестись опорным диском, который сможет сделать поддержку основного в процессе углового реза.

Диск вращается очень быстро, что приводит к тому, что горячие искры и стружка разлетаются с большой скоростью. Для безопасности настоятельно рекомендуется защищать глаза, работать в перчатках, защитной обуви и наушниках.

Перед тем как ровно отпилить трубу болгаркой, подберите диск, наиболее подходящий для вашей задачи. Убедитесь, что максимальная частота вращения диска выше максимальной частоты вращения инструмента; это защитит диск от чрезмерного напряжения и разрушения, исключит риск тяжёлой травмы.

Для резки труб используют абразивные торцевые круги. Поднятые и вдавленные центральные диски идеально подходят для того, чтобы попасть в узкие углы и выступы, поскольку они допускают различный угол входа в металл; эти диски не следует загонять слишком глубоко, так как измененная геометрия диска может мешать и повредить оснастку.

Вкратце рассмотрим возможности отрезных дисков, которые устанавливаются на болгарку:

1. Диски с режущей кромкой из диоксида алюминия. При косых резах малоэффективны, поэтому применяются при резке труб размером до ¾”.
2. Абразивные диски из корунда, электрокорунда или карбида кремния. Требуют наличия углового диска, с которым разрежут трубу под 450 легко, точно и быстро.
3. Лепестковые диски. Используются для резки труб, изготовленных из цветных металлов и сплавов.
4. Диски из быстрорежущей стали. Наиболее универсальный вид оснастки, практически не имеющий ограничений по числу оборотов шпинделя. Наличие углового диска обязательно.

Как сделать лекало для резки и сварки трубы

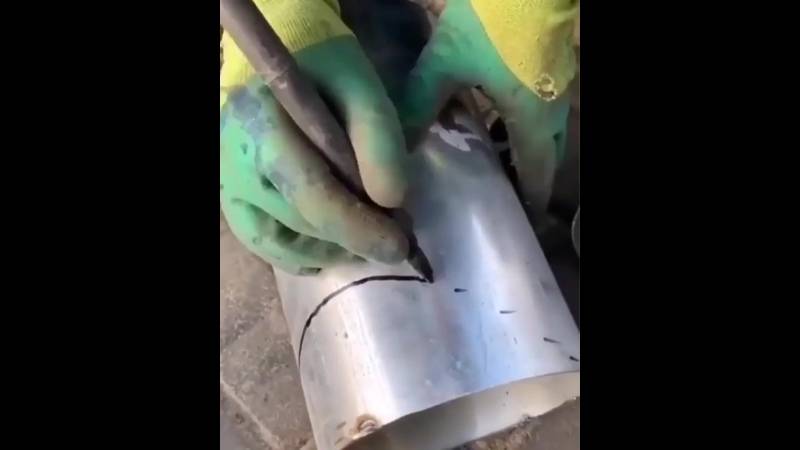

 Для того чтобы нам разметить трубу необходимо будет воспользоваться электродами, теми самыми которые есть у каждого сварщика. Ведь чем-то мы должны были варить эти металлические трубы. Так вот, смотрим как надо сделать. Берем электроды.

Накладываем на ту трубы которую собираемся приварить. При этом она может быть даже меньшего диаметра той, к которой собираемся приварить, но не большего точно! Хотя это логично.

Приставляем трубу с электродами к планируемому месту приварки и выдвигаем электроды таким образом, чтобы они касались всей поверхности трубы.

Теперь трубу необходимо аккуратно выдвинуть из электродов, таким образом чтобы не сбить их позиционирование и произвести разметку с помощью маркера. Также маркером можно сделать разметку и на трубе куда мы будем привариваться.

Дальше необходимо использовать инструмент для механической обработки. Проверяем что у нас получилось.

Ну и привариваем все на место.

Зазор получился аккуратный без пропусков и целей. Что нам и надо было!

Как соединить с дверным наличником

Как сделать угол на плинтусе аккуратно вы знаете, но это не все. В комнате, чаще всего, есть двери. Их, кстати, надо устанавливать до того, как крепить плинтусы. Так вот, еще надо правильно состыковать плинтусы с наличниками на двери. Если просто ровно отрезать, получается грубо. Для пластика есть заглушки — не самый элегантный способ, но вполне приемлемый. Деревянные тоже можно подрезать, срезав «лицо» наискосок. Тоже «не айс», но уже что-то. А что делать с плинтусами МДФ, ведь спил у них непрезентабельный? Есть способ оформить красивое примыкание к косякам. Нужно будет сделать два реза под углом 45 градусов (см. фото ниже).

Как правильно оформить стык плинтуса и дверного косяка

Если край не ровный, отрезаем сначала его строго перпендикулярно. Относительно выровненного края делаем рез под 45 градусов. Небольшой отрезанный кусочек нам пригодится для оформления примыкания. Второй разрез делаем под 90 градусов относительно первого, но если опустить перпендикуляр от угла, получается тоже 45°.

Как сделать аккуратное примыкание к дверному косяку

Теперь берем первый отрезанный кусок, прикладываем его к только что сделанному срезу длинной стороной. Получается красивый закругленный срез. Если есть на плинтусе фаски, выемки, они идеально совпадают. В случае с древесным рисунком, нельзя быть уверенным в совпадении линий. Все равно, такой стык плинтуса и дверной обналички, намного эстетичнее.

Наличник — накладная рама, присуща проёму двери или окна. Это декоративная деталь, выполненная в виде фигурных планок. Существуют и резные наличники, их отличие в том, что они выполняются из дерева и зачастую украшаются обильной резьбой. Роль рамы не только декоративная, она позволяет немного исключить столь нежеланные продувания в районе щели между стеной и оконной или дверной рамой, путём перекрывания.

Виды

Разновидности труборезов классифицируются в зависимости от объектов резки и особенностей режущего элемента. Соответственно выделяют следующие виды инструмента:

Резцовый режет трубы до 100 мм в диаметре. Подходит не только для стальных, но и для пластиковых труб, Имеет несколько дисков из стали.

Цепной отличается тем, что может резать трубы из плотных материалов (чугун, бетон, керамика), поскольку имеет механизм для плотной фиксации объекта резки, изготовленный на основе обычной цепи и поворотных рычагов.

Видео инструкция: по работе с труборезом.

Роликовый укомплектован режущими роликами (от 1 до 3) и направляющими элементами, причем диаметр труб, которые он может разрезать, напрямую зависит от количества роликов: устройство с 1 роликом режет трубы до 50 мм, а с 3 роликами – до 100 мм и даже более.

Телескопический имеет каретку, ролик и направляющие, которые оптимально могут зафиксировать трубу в зависимости от требуемого угла среза. Отлично справляется с резкой труб большой толщины или из прочных материалов, поскольку за счет комплектации может создавать сильное давление на поверхность объекта резки.

Труборез с храповым механизмом имеет портативные размеры и может резать трубы небольшой толщины. Его конструкция простейшая среди устройств подобного класса – 2 рукоятки и режущее лезвие.

Электрический снабжен электродвигателем

благодаря чему усилия работника по резку трубы минимальны – инструмент важно лишь правильно настроить, остальную работу он выполнит практически самостоятельно

При этом он является инструментом универсального действия – разрезает трубы любых диаметров и из любых материалов. Применение ограничено лишь мощностью двигателя. Однако такой труборез имеет и существенный недостаток – его будет неудобно применять в труднодоступных участках работы (например. канализационные трубы).

С его помощью можно не только осуществлять механическое разрезание труб, но также проводить работы по их торцеванию, снимать фаску с притуплением, а также с наружной поверхности трубы.

Видеобозор одной из моделей

Гильотинный получил название из-за устройства режущего механизма. Его нож выполняет перпендикулярный надрез труб небольших диаметров (до 30 мм). Труба фиксируется в раме, а винт проталкивает гильотину и делает четкую резку под углом 9 градусов. Инструмент подходит для резки труб разной толщины и структуры (однослойные, многослойные, армированные).

Пневматический труборез приводится в действие давлением разреженного воздуха. Это устройство применяется на производстве для резки труб с очень большим диаметром (до 1500 мм). При этом хорошо справляется с резкой плотного материала (чугуна) и легкого пластика.

Орбитальные труборезы предназначены не только для механической резки трубы, но и снятия фаски с тонкостенных труб. Для этого они укомплектованы специальными фасочными фрезами.

Нередко к труборезам разных видов предлагаются дополнения, которые позволяют обеспечить наиболее безопасные условия для работы с трубами. Так, с помощью механизма быстрого обжатия можно быстро закреплять в устройстве большие трубы без использования специального винта. Также труборез может комплектоваться дополнительными съемными режущими элементами, ориентированными на трубы различной толщины, и роликами, которые осуществляют движение устройства вокруг трубы.

Основные правила

Сложность работы зависит от нескольких факторов:

• типа и величины угла. Выделяют наружные и внутренние соединения, углы с величиной 90 градусов (стандартные) и больше/меньше 90 градусов – не стандартные;
• профиля плинтуса. Фигурные, с рельефными элементами изделия требуют внимательного совмещения рисунка;
• расцветки. Изделия, имеющие рисунок, подразумевают совмещение элементов орнамента;
• качества подготовки стен и потолка.

Последняя характеристика относится к гладкости и горизонтальности/вертикальности поверхностей. Если потолок/стена имеют неровности, выступы в месте крепления плинтуса, его стыковка затруднена. Для «заваленных» углов между потолком и стеной аккуратное соединение практически нереально.

Для сложных моделей – с рельефным или цветным рисунком – необходимо найти место оптимальной обрезки для красивого соединения элементов. Для этого с помощью небольшого зеркала, сдвигаемого вдоль планки под нужным углом (обычно 45 градусов), определяют место реза.

Сделать внутренний угол в этом плане проще: небольшие недочеты реза могут быть скрыты соединением фрагментов. Чтобы сделать внешний угол на потолочном плинтусе, необходимо более точно подрезать элементы окантовки.

Как ровно отрезать металлическую трубу

Использование в производстве и монтаже металлоконструкций связано с необходимостью резки поперек, вдоль и под углом. И далеко не всегда под рукой есть специальное оборудование. Как ровно обрезать трубу с помощью подручных средств, мы опишем в этой статье.

Отпилить трубу или разрезать ее на части можно несколькими способами. Из доступных инструментов лучше всего с этой задачей справляется болгарка. Но самой большой проблемой остается необходимость правильно разметить линии реза. Они могут быть разными, чаще всего приходится выдерживать либо прямой угол относительно оси трубы, либо 45 градусов. Приемы несколько меняют в зависимости от того, какие изделия нужно разрезать:

трубы для прокладки водопровода, газовые и для разводки отопления;

профильные изделия для сборки ворот, козырьков, других металлоконструкций;

трубы большого диаметра — как правило, это редко нужно в домашних условиях, где самые широкие просвет только в канализации;

трубы из стали, чугуна, тонкостенные из цветных металлов и мягких сплавов.

Обе задачи решаются довольно просто даже без использования специального лекала угла трубы.

Режем трубу под углом 90 градусов

Для разметки разреза под прямым углом можно воспользоваться листом бумаги стандартного формата А4, широкой изолентой или строительным скотчем. Если обернуть достаточно широкий материал вокруг трубы так, чтобы его края точно совпали при наложении, то получится идеальная линия реза. Если скотч или лента плотно приклеились к металлу, можно идти прямо по краю.

Важно уметь правильно пользоваться шлифмашиной, держать ее с определенным усилием и соблюдать правила безопасности. Описанный прием самый простой, он пригоден и того, чтобы обрезать трубу большого диаметра

Режем трубу под углом 45 градусов

Чаще всего это приходится делать при монтаже водопровода и отопления и сборке рамных конструкций. Обрезать трубу под 45 градусов болгаркой можно по разметке, которую делают либо листом бумаги того же формата А4, либо используют обычный школьный (чертежный) равнобедренный угольник.

Используем лист бумаги или картона

С листом придется проделать несколько операций, чтобы получить нужный угол. Если вы не хотите запутаться в сгибах, просто сделайте его квадратным и сложите по диагонали — получится нужный угол. Точно так же можно сделать с любым листом, лишь бы его стороны были равны между собой. Способ удобен тем, что его можно применить и к трубе с большим диаметром, и к .

Разметка угольником

Если под рукой есть угольник, то необходимо сначала определить точную линию торца трубы, в том числе и профильной. Приложив инструмент и плавно перекладывая его по поверхности, получим линию реза по 45 градусов. Этот же прием используется и с угольником под 30 градусов.

Точный распил и обрезка труб зависит не только от грамотно выполненной разметки. Большое значение имеет и материал — металл разной толщины и твердости режется с разными усилиями и побочными эффектами. Чтобы правильно отрезать чугунную трубу, ее не следует пилить на всю глубину насквозь. Чугун — хрупкий металл, поэтому обычно делается несколько надпилов, а потом специалист одним точным ударом зубила отбивает по ним кусок.

Для работы с тонкостенными трубами придется очень точно выверять положение болгарки. При этом мастеру должен правильно подобрать . В промышленных условиях для выполнения тех же задач можно использовать специальные труборезы, газорезку и сварочные аппараты.

Безопасность при обрезке газовой трубы

При работе с газовыми трубами, подключенными к магистрали, важно соблюдать меры безопасности. Сначала перекрыть кран подачи газа, потом убедиться в том, что в трубе ничего нет

Для этого достаточно открыть конфорки плиты и зажечь газ — когда он кончится, пламя погаснет.

В бытовом домашнем хозяйстве профильные трубы находят широкое применение при изготовлении парников, теплиц, навесов для защиты автомобильной техники от атмосферных осадков и прочих конструкциях. При работе с данным материалом полезно знать, как разрезать профильную трубу вдоль по линии или поперек с максимально точным углом.

Среди большого количества строительного режущего инструмента по металлу лидером по скорости, простоте выполнения реза и экономичности является углошлифовальная машинка (болгарка), которая часто присутствует в инструментальном комплекте любого домашнего мастера. Для разреза профильной стальной трубы с помощью болгарки потребуется обычный диск по металлу и строгое соблюдение правил техники безопасности – разрушение диска на сегменты при большой скорости вращения может привести к серьезным травмам.

Отрезка трубы под углом 45 и 90 градусов

Если нужно отрезать трубу под углом 45 градусов, что чаще требуется при прокладке водопроводных, отопительных труб. Зачастую используются стальные, чугунные трубы, которые имеют цилиндрическую форму. В монтажных работах применяются прямоугольные или профильные трубы. Однако следует правильно разрезать трубу болгаркой, чтобы потом с легкостью соединить. Поэтому следует тщательно разметить трубу.

Некоторые мастера пытаются разметить место реза с помощью рулетки, но предупреждаем, что результат скорей всего получиться негативный. А для положительного результата, учтите следующую рекомендацию профессионалов.

Возьмите лист бумаги или картона, лучше А4, сложите по диагонали и оберните вокруг трубы, где планируется ровный срез. Края бумаги должны абсолютно совпадать друг с другом. А сторона бумаги, что ближе к торцу трубы была перпендикулярна оси. После чего по кругу разметьте леску среза.

Если требуется ровно отрезать под углом 90 градусов, то решите задачу быстро с помощью опять-таки бумаги или малярного скотча. Оберните вокруг трубы, чтобы концы совпадали. Сделайте ровную разметку и отпилите.

Мастера советуют использовать при разрезе профильной трубы угольник. Для этого угольник по очереди прикладывайте к сторонам, и плавными движениями поворачивайте и наносите метки. После действий, зафиксируйте трубу и режьте. Подготовьте себе шаблон, который пригодится в будущем и сэкономит время. Лучше действие производить болгаркой, так разрез будет ровнее.

В работе с чугунной трубой, учитывайте, что это хрупкий материал. Поэтому наведем способ, с помощью которого получится разрезать такой металл без повреждений.

Перед началом работы сделайте пометки для разреза, как и в работе со стальными трубами. Подложите деревянный брус для опоры. Пройдитесь болгаркой по окружности трубы, делая небольшие разрезы. Потом возьмите зубила, вставьте в канавку и нанесите сильный удар молотком. Имейте в виду, что для разреза чугунных труб используются отрезные диски на бакелитовой основе.

Если под рукой нет болгарки, чтобы разрезать чугунную трубу канализации или других предназначений, воспользуйтесь ножовкой по металлу, зубилами или специальными труборезами.

Обрезание газовой трубы опасное действие, поэтому лучше всего доверить профессионалам. Но если уверены в силах, тогда для разрезания металла берите болгарку, сварку, ножовку, газосварку.

• Перед работой перекройте стояк с подачей газа. После чего выпустите остальной газ из трубы. Для этого подожгите газ в конфорках и ждите, когда потухнет.
• После проведенных действий, режьте. Используя способ сварки, металлическая основа сгорает при воздействии высокой температуры. Результат быстрый и эффективный. Но помните, что для обрезки или укоренение газовых труб опять-таки нужен опыт.

Для промышленного использования

В промышленности для транспортировки жидкостей и газов используются трубопроводы большого диаметра, поэтому агрегаты для резки труб имеют большой вес и габаритные размеры. Встречаются там и ручные труборезы роторного и хомутного принципа действия. В первом случае происходит вращение режущих роликов по круглой поверхности при помощи переставляемой ручки, во втором варианте прорезание осуществляется дугообразными пластинами, которые при вращении постепенно сдвигаются.

Оборудование промышленного назначения

В профессиональном строительстве и при работах с крупными инженерными объектами, вопрос, как ровно отрезать трубу большого диаметра, решается с помощью применения специального оборудование. Довольно часто – это стационарные агрегаты с определенным набором качеств.

Среди наиболее интересных и функциональных приборов можно назвать такие:

1. Токарный станок различных модификаций. С помощью такого станка можно ровно отрезать профильную трубу как для обычного водопровода, так и особо прочных изделий, по которым будут проходить жидкости с агрессивной средой.

Максимальное сечение обрабатываемой трубы будет варьироваться в зависимости от расстояния между опорными головками и диаметра отверстий в шпинделе. Данные агрегаты можно назвать универсальными, ведь они могут осуществлять резку, снимать фаску, а также проводить ряд иных действий, нередко, в автоматическом режиме.

1. Машины для резки ленточного типа. Такие агрегаты применяются для нарезки труб водопроводных или канализационных магистралей, предварительно уложенных в траншеи или проведенных в здании.

Резочная ленточная машинка может обрабатывать трубы, даже подвергшиеся довольно сильной деформации. Дополнительно такой резак может снимать фаску требуемой формы.

1. Станки для резки с дисковыми ножами. Оборудование данного типа способно выполнять резку труб из любых металлов, в том числе цветных. Кроме того, у них нет ограничений к форме изделия – они могут быть как круглыми, так и профилированными, с довольно большим сечением.

Как правило, такие агрегаты устанавливают на конвейерных лентах и дополнительно снабжаются станком, который после резки собирает и упаковывает заданное число отрезков трубы, которые потом будут отправлены покупателям.

1. Резаки с дисками ручного типа. Их применяют в основном в тех случаях, когда нарезка большого числа труб требуется непосредственно в местах их укладки. На подобных станках имеется специальный зажим, который плотно охватывает трубу во время резки, предотвращая ее смещение и деформацию. Благодаря такому качеству подобное оборудование может с успехом применяться и к металлопластиковым, и к медным или стальным трубам.

Ряд резальных машин дискового типа имеют встроенную орбитальную сварку и систему вращения, которые позволяют одним механизмом производить нарезку и последующую стыковку деталей. Такое приспособление может быть очень полезным, если необходимо выполнять очень большой объем работ по нарезке, сварке или стыковке труб, не имея стационарного оборудования.

Зачастую, ровно отрезать трубы можно с помощью простых подручных инструментов, которые найдутся у каждого хозяина.

Резка труб под углом: преимущества и недостатки разных способов

В ходе проведения монтажных и сантехнических работ часто требуется выполнить резку заготовок под определенным углом. Изменение направления линии отреза необходимо для дальнейшей стыковки и сваривания с другими трубами такой же конфигурации, или для монтажа запорно-регулирующей арматуры.

Стоит учитывать, что точность реза под нужным углом необходима для получения высокой плотности соединения металлопроката. Для этого нужно иметь необходимые приспособления, качественный труборез и владеть соответствующим опытом проведения работ по обработке труб.

В данной статье мы рассмотрим приемы резки труб под различными углами.

1. Способы разметки труб под углом 45 градусов

Резка трубных заготовок под углом 45° наиболее востребована при монтаже тепловых магистралей, канализационных сетей, газопроводных систем. Для этих целей используют трубы из черных металлов и нержавеющей сталей цилиндрического сечения, небольшого и среднего диаметра – 20-500 мм.

Одной из основных задач при резке труб под углом 45 градусов является точность измерения угла и ровность среза трубы, чтобы при стыковке соединяемые элементы совпали с точностью до миллиметра. Особенно это касается тонкостенных труб – при малейшей погрешности реза стенки соединяемых труб не смогут соединиться в нужной конфигурации

Поэтому пристальное внимание необходимо уделить точности раскроя

Разметка труб круглого сечения

При отсутствии производственного шаблона можно воспользоваться лекалом из бумажного листа квадратной формы. Для выполнения разметки трубы выполняют следующие действия:

Квадратный лист сложить строго по диагонали, совместив противоположные углы. Длина диагонали лекала должна равняться величине окружности заготовки.
Сложенный лист оборачивается вокруг трубы

Важно следить, чтобы сторона лекала, находящаяся ближе к торцу заготовки, была строго перпендикулярна центральной оси.
В месте будущего среза выполняется пунктирная разметка.
Далее происходит резка трубы.

Разметка труб квадратного и прямоугольного сечения

Чтобы изготовить лекало для разметки профильной трубы целесообразней использовать аналогичную заготовку только бОльшего сечения. Разметка на заготовке выполняется единожды с помощью инженерной линейки или транспортира. В полость готового шаблона вставляется профиль, выполняется разметка и последующая резка.

2. Разметка труб под углом 90 градусов

Выполнить разметку трубы под углом 90 градусов достаточно легко. При необходимости можно использовать лист бумаги: лист оборачивается на трубе, закрепляется и выполняется разметка

Важно следить, чтобы края листа совпали по всей окружности, тогда срез будет ровным

Как отрезать профильную трубу под углом 90 градусов?

Для раскроя трубы квадратного или прямоугольного сечения предпочтительнее использовать треугольник. Данным приспособлением поочередно выполняется разметка маркером по каждой стороне профиля. После нанесения пунктира выполняется разрез трубы.

3. Разметка труб под другими углами

Для раскроя труб под углом других значений понадобятся лекала с соответствующими величинами. Подготовить шаблон можно с помощью Excel или других компьютерных программ, введя в соответствующем интерфейсе значения диаметра трубы, нужного угла и т.д.

В расчетных программах можно выполнить расчет раскроя труб любого диаметра и под любым углом. Но чаще всего данный способ используют для создания лекала для раскроя труб малого и среднего диаметра. Для разрезания труб большого диаметра и в больших объемах предпочтительнее использовать программируемые резательные станки.

Как разрезать трубу «воротниковым» способом?

Часто при монтаже водопроводных сетей требуются трубные заготовки, имеющие разрез на торце в виде треугольника. Данная конфигурация труб необходима для соединения с другой трубой круглого сечения под прямым углом.

Чтобы выполнить воротниковый рез поступают следующим образом:

• Замеряется величина окружности трубы.
• Выполняется резка трубы под углом 90 градусов.
• На торце трубы намечают равноудаленные точки, которые находятся относительно друг друга под углами 90 и 180 градусов.
• Выполняются расчеты: диаметр трубы делят на три.
• От двух диаметрально расположенных точек откладывают полученную величину и отмечают точками.
• Данные точки соединяются с другими плавными дугами.
• После раскроя труборезательным инструментом отделяют полукруглые сегменты, которые готовы к последующим сварным работам.

Выводы и полезное видео по теме

В видеоролике представлены расчеты и показан практикум по выполнению реза трубы под углами 45º и 90º:

Для каждого отдельного случая монтажа можно подобрать наиболее удобный и менее затратный способ резки. Конкретный выбор зависит от материала трубы, её диаметра, толщины стенки.

Применяя простые способы разметки, можно получить достаточно точный угол, под которым требуется обрезать заготовку. Вместе с тем, обращаясь к сложной методике вычисления, есть возможность резать под нестандартными углами с высокой точностью.

У вас есть полезная информация по теме статьи? Возникли вопросы в процессе ознакомления с материалом или обнаружили спорные моменты? Пишите, пожалуйста, комментарии в расположенном ниже блоке.
