Как отремонтировать утюг своими руками

Распространенные неполадки и их устранение

Выполняя ремонт утюга своими руками, предварительно нужно знать, какие проблемы могут с ним возникнуть и как заставить прибор снова работать.

Аппарат не включается

Утюг не включается в основном из-за шнура, который может иметь повреждения на одном или нескольких участках. Если шнур имеет коричневые участки, значит, он в этих местах перегорел и их нужно отрезать и заменить.

Когда видимых нарушений нет, кабель проверяют тестером. Если он не подлежит ремонту, его меняют на новый.

Прибор сам отключается

Происходит это за счет работы термодатчика. Выставив необходимую температуру на приборе во время глажки, он наберет ее и отключится, предохраняя утюг от перегорания.

Современные модели Philips и Tefal имеют функцию автоматического выключения. Встроенные датчики помогают избежать пожара, если утюг забыли в горизонтальном положении.

Не работает терморегулятор

Проверить работу терморегулятора, можно тестером, переключая режимы нагревания. Если элемент неисправен, его ремонтируют, снимая ручку с корпуса или разбирая весь прибор.

Причины поломки терморегулятора:

  • Образование нагара на контактах. Его удаляют кусочком замшевой ткани, предварительно смоченной в спирте или присыпанной лимонной кислотой. Запрещается применять для очистки наждачную бумагу, это приведет к образованию большого количества царапин;
  • Сгорела биметрическая пластина. Ее починить которую невозможно, придется заменить на новую;
  • Поломался шток. Его починить сложно, поэтому проще поменять полностью весь терморегулятор.

Замена терморегулятора – не сложный процесс, который не требует много денег и усилий.

Не работает нагревательный элемент

Нагревательный элемент – самая важная часть утюга. Чтоб понять рабочий он или нет, воспользуйтесь тестером. Если нагревательный элемент не исправный, придется купить новый утюг.

Прежде чем выбрасывать старый вытащите из него шнур, регулятор и предохранитель. Они пригодятся в будущем.

Устройство не нагревается

Когда шнур вставляют в розетку, и лампочка о включении загорается, можно обнаружить, что утюг не нагревается все равно. Дело здесь в том, что сломался тэн. Можно постараться зачистить его контакты и снова проверить работу прибора.

Если устройство все равно не греет, придется его выбросить, потому что стоимость нового тэна практически равна цене нового утюга.

Из прибора вытекает вода

Вытекает вода из-за неисправности клапана, подающего жидкость на поверхность подошвы. В утюге есть регулятор, задача которого увеличивать или уменьшать отверстия для вытекания воды.

Если вода вытекает во время глажки, значит клапан закрыт полностью. Этого быть не должно. Возможно прибор разогрет недостаточно и вода не может превратиться в пар.

Если клапан сломан, а парогенератор выключен, из устройства будет течь вода. Протекает клапан из-за плохих резинок, заменить которые дома не удастся.

Плохо работает система отпаривания

Главная причина – большое образование накипи. Она возникает, когда в резервуар для воды заливают неподходящую жидкость. Вместо обычной воды из-под крана, нужно заливать только очищенную, кипяченую или дистиллированную.

Очистить забитые отверстия можно так:

  1. Вытащите провод из розетки;
  2. Приготовьте раствор. Смешайте 1 л воды и 200 мл уксуса, можно положить лимонную кислоту;
  3. Налейте в глубокую металлическую емкость раствор и поставьте в нее утюг, слегка приподняв заднюю часть. Уровень воды должен быть выше подошвы на 15 мм;
  4. Установите на максимальное значение регулятор пара;
  5. Поставьте емкость на плиту и включить ее;
  6. Дождитесь закипания жидкости, дайте немного остыть и нагрейте снова.

Процедуру кипячения повторяют не меньше четырех раз, чтобы удалить всю накипь. Выполнив все действия, вытащите из емкости утюг и дайте ему полностью высохнуть. После высыхания можно приступать к глажке вещей.

Сломалась кнопка подачи пара

Нормальное количество пара подается, если исправна небольшая пластиковая трубочка, расположенная внутри прибора. Часто она трескается от времени. Починить ее можно с помощью термоусадочной трубочки, ее диаметр составляет 4 мм.

Отрежьте термоусадку нужной длины, наденьте ее на сломанный участок и подогрейте паяльником. После ремонта соберите электрический прибор, вернув детали на свои места.

Разбираем утюг

Чтобы не доломать прибор окончательно, нужно правильно его вскрыть. Всё не так просто, как кажется на первый взгляд. В конструкции утюга предусмотрены как защелки, так и винтовые крепления. Начинаем разбирать с видимых соединений. Берем в руки отвертку и выкручиваем саморезы, разбираем штепсельную вилку.

В современных утюгах для подключения к сети используется три провода с разной расцветкой. Красный – обычно это фаза, два остальных – нулевой провод и заземление. Если видимые повреждения контактов в коробке вилки отсутствуют (разрыв, оплавка), продолжаем изучать неисправности дальше.

Устраняем неполадки. Достаточно зачистить провод, подсоединить его к клеммной коробке. С помощью прибора проверяем целостность электрической схемы. Когда всё в порядке, утюгом можно пользоваться.

Когда проблемы не в электрошнуре и штепсельной вилке, продолжаем разбирать утюг дальше. Медленно и аккуратно тянем кнопки, ручки и рычажки вверх. Если под ними – винты, их также выкручиваем. Поддеваем защелки широким ножом.

Чтобы их не сломать, не стягиваем корпус с подошвы, когда что-то упирается и не дает его снять. Сначала отжимаем и откручиваем всё, что мешает. Защелки – очень хрупкие, разбираем прибор аккуратно!

При ремонте утюга моделей Филипс и Тефаль под снимаемой боковой крышкой со стороны электрошнура находим и выкручиваем дополнительные винты. Нужно снять все крепежные детали, освободить снимаемый корпус от всех защелок!

Проблемы с терморегулятором

Управление температурным режимом осуществляется круглым колесиком. Располагается оно в утюге «Азур» и в других моделях на корпусе под ручкой. При повороте колесика вправо температура нагрева увеличивается, влево — уменьшается вплоть до полного отключения ТЭНа.

Колесико воздействует на термостат посредством специальной втулки или стального уголка и крепится к корпусу при помощи защелок. В утюге «Скарлет» и в других моделях достаточно подцепить регулировочный диск отверткой, чтобы он соскочил.

Принцип действия терморегулятора основан на различных свойствах металлов. При изготовлении данного узла спаиваются две пластины, выполненные из металлов, имеющих неодинаковые коэффициенты линейного расширения. Благодаря этим показателям пластины ведут себя каждая по-своему. Внешне это выглядит так: под влиянием температуры общая пластина искривляется, вызывая размыкание цепи, и утюг включается.

Ручка прибора и пластиковые части корпуса крепятся к металлическим частям защелками либо саморезами. Даже у одного изготовителя моделей бывает множество, и все они имеют конструктивные особенности. Но общие моменты есть у всех видов.

Чтобы разобрать утюг, надо обследовать его острую часть, где имеется одна точка крепления. Например, утюг Philips прячет саморез под ручкой регулировки пара. Чтобы выкрутить винт, следует повернуть ручку до конца влево и потянуть вверх. После удаления регулировочного узла можно открутить саморез. В модели «Браун» винт прячется под крышкой форсунки. Вынуть форсунку можно, слегка потянув на себя. После ее удаления открывается свободный доступ к винту. Другие саморезы или защелки располагаются под задней крышкой прибора.

После того как пластиковую часть корпуса удалось снять, следует рассмотреть терморегулятор утюга. В холодном режиме контакты должны быть замкнуты. Если есть специальный прибор, лучше узел прозвонить. Если прибора нет, можно зачистить контакты мелкой наждачкой, после чего включить утюг в сеть.

Регулятор температуры

Далее ремонт утюга своими руками — осмотр регулятора температуры. Отсоединив от подошвы утюга пластиковый корпус, получаем к нему доступ.

Как он работает? Состоит он из трех основных частей: стержня, прикрепленных к нему контактных пластин и биметаллической пластины. Биметаллическая пластина нагревается от подошвы утюга. При повышении температуры она нагревается, выгибается. При определенной температуре она выгнута настолько, что размыкает контакты, отключая питание. Когда утюг остывает, она принимает исходное состояние, контакты снова замыкаются, утюг снова начинает греться.

Читать также: Сколько часов нужно заряжать аккумуляторные батарейки

Сначала надо проверить, работает ли он вообще. Покрутите его из одного крайнего положения в другое. В одном из положений должен раздаться характерный щелчок, который издают замыкающиеся контакты. Именно через них подается питание на ТЭН утюга. Оставив терморегулятор в этом положении, проверим наличие электрического контакта.

От регулятора температуры отходят два контакта (к ним подключены провода, которые идут на ТЭН). К ним и прикасаемся щупами мультиметра (режим прозвонки). Если пищит — все нормально. Но, поставив регулятор в другое крайнее положение, вы должны получить «обрыв» — контакты должны разомкнуться. В таком случае этот узел работает нормально.

Регулятор температуры утюга

Не помешает и визуальный контроль — может они подгорели, окислились, ослабли. Если есть окалина, грязь, ржавчина, их можно аккуратно почистить. Для этого можно использовать полоску наждачной бумаги с очень мелким зерном или пилочку для ногтей. Сильно не усердствуйте — не спилите контакты полностью. Во время чистки старайтесь отгибать пластины по минимуму — чтобы не ослабить контакт.

Иногда регулятор поворачивается с трудом. Захватив его плоскогубцами или пассатижами, вращайте его туда-сюда, пока не добьетесь более плавного хода. После чего надо взять простой карандаш и натереть узел графитом. Он не спекается при высоких температурах и имеет хорошие смазывающие свойства.

После всех манипуляций снова проверьте наличие контакта в положении терморегулятора «включено». Если все нормально, Можно попробовать подключить утюг и проверить его работоспособность. Возможно, ремонт утюга своими руками закончен. Если нет — идем дальше.

Способы очистки парогенератора от накипи

Очистка парогенератора проводится обычно в два этапа:

  1. Промывка самого бойлера – контейнера для воды.
  2. Очистка подошвы утюжка.

Чистят разные устройства по похожей инструкции. Вот как выглядит стандартная пошаговая схема:

  1. Выключить прибор, остудить, если он был горячий.
  2. Слить воду из контейнера.
  3. Положить парогенератор на бок.
  4. Извлечь запорный винт.
  5. Влить подготовленный реагент для очистки.
  6. Закрыть клапан.
  7. Выставить максимальный уровень нагрева.
  8. Сделать контрольное отпаривание и убедиться, что частицы накипи не попадают наружу.
  9. Выключить о хорошо остудить парогенератор.
  10. Слить отработанную жидкость, прополоскать, насухо протереть и можно пользоваться в обычном режиме.

Средство от накипи и мытья посуды

Есть очень немного пенящихся средств, которые можно заливать внутрь парогенератора без вреда его исправности. Поэтому для очистки лучше пользоваться другими промышленными препаратами.

Средством для мытья посуды хорошо очищать нагар на утюге. Для этого каплю геля наносят на тряпочку для уборки и протирают сухую холодную подошву утюга до исчезновения загрязнений. Затем аппарат промывают холодной проточной водой.

Антинакипин

Специализированные заводские составы выпускаются в форме порошков, гранул, таблеток, геля, жидкостей. Пользоваться ими нужно, соблюдая инструкцию к препарату.

Минеральная вода

В резервуар заливают 0,5 л минеральной воды, нагревают парогенератор до максимального значения и производят отпаривание ненужной ткани до тех пор, пока вода полностью не испарится, или пар, который выходит из отверстий не станет абсолютно чистым и не будет оставлять грязных следов на ткани.

Газировка

Информация о том, что в качестве очистителя можно использовать кока колу или спрайт, встречается в интернете

Применять метод советуем с осторожностью. Шипучая газировка может быть и справится с накипью, но вот красители и другие добавки напитка испортят аппарат и вещи, которые вы будете отпаривать после такой сомнительной процедуры

Паровая ванночка

Этот способ подходит для очистки подошвы утюга. Для этого понадобится широкая посуда, например сковорода или форма для запекания, два небольших деревянных бруска или невысокая решетка, на которой будет размещаться утюг.

В поддон наливают жидкое средство против накипи или уксус, смешанный с водой в равных пропорциях. Вода должна доходить до подошвы утюга.

Воду кипятят в течение 5 минут. Затем утюг моют под проточной водой и дают высохнуть.

Типичные проблемы

Подача пара в утюгах марки Тефаль осуществляется посредством специальной кнопки, которая давит на полую трубку. Определённое усилие передаётся соответствующему контакту. Из-за частого давления деталь раскалывается и не подлежит восстановлению. Исправить положение может применение термоусадочного шланга, продающегося в магазине радиоэлектроники. Его следует надеть на пластиковую трубку и нагреть зажигалкой. После восстановления деталь можно установить на своё место.

Ещё одна неисправность может возникнуть из-за повреждения шнура питания. В таком случае требуется провести проверку предохранителей. Один из них располагается в электрической вилке

Также нужно обратить внимание на наличие нагара на контактах, потёртостей, заломов и повреждений другого рода. Любое из них может послужить причиной того, что утюг перестанет функционировать исправно, потребуется замена кабеля

Перед тем как его менять, нужно осмотреть место соединения кабеля с вилкой и гребёнку в задней части корпуса под крышкой.

Налёт, долгое время скапливающийся на отдельных внутренних частях утюга, может также вывести его из строя. Для удаления окисления стоит использовать мелкую наждачную бумагу, щётку, моющие средства с небольшим содержанием кислот или этиловый спирт. Поскольку в большинстве утюгов Tefal вода и пар попадают напрямую на токоведущие элементы, то отсутствие должного ухода за прибором и регулярного очищения приведёт к негативным последствиям.

Если не работает регулятор температуры, причиной этому может послужить нагар. Чтобы его снять, нужно разобрать узел термодатчика и протереть контакты смоченной в спирте или лимонной кислоте замшевой тканью. Применять для этой цели твёрдые шкурки и порошкообразные очищающие вещества нельзя. Вследствие их использования образуются царапины, броски электрического тока становятся сильнее, что провоцирует увеличения нагара.

Внутри терморегулятора имеется биметаллическая пластина, отвечающая за прерывание электрической цепи. В случае поломки её нельзя будет отремонтировать, можно только заменить на новую.

Сломавшийся шток можно изготовить самостоятельно из подручных материалов. Но чаще всего потребуется замена всего регулятора температуры.

Что у кого не так

Тефаль

Своеобразием отличается ремонт утюга Тефаль. Первое, корпус у него снимается вместе с верхней крышкой. Второе, носовой винт спрятан под крышкой дозатора воды (слева и в центре на рис.); он виден сквозь полупрозрачный пластик. Третье, чтобы добраться до помп, нужно снять верхнюю крышку уже при снятом корпусе. Ее винт спрятан под кнопками (справа на рис.), и его нужно вывернуть, чтобы можно было снять крышку.

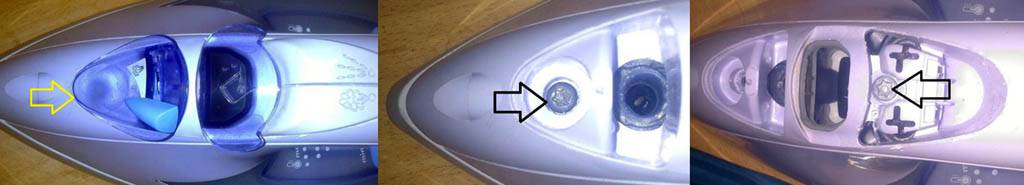

Крепление крышки утюга Тефаль

Наконец, Тефаль – лидер производства беспроводных утюгов. Они бывают нескольких типов: с контактами на площадке, с термоаккумулирующей подошвой, с отбрасываемым (отстреливающимся) шнуром. Первые два для любительского ремонта непригодны, а последний вроде бы неисправный может оказаться вполне рабочим.

Шнур от утюга отбрасывает толкатель, действующий от отдельного триггерного механизма со своей биметаллической пластиной. Т.е., если вы, к примеру, прогладили обшлага и хотите еще подогреть утюг, вставив шнур, а он не лезет, то утюг еще недостаточно остыл. Нужно дать ему еще остыть, вставить шнур, повернуть регулятор на больший нагрев и ждать, пока шнур не отскочит. Неудобно, конечно, поэтому утюги с отстреливаемым шнуром особым спросом не пользуются.

Филипс

Особенность утюгов Филипс – двойной корпус. Напр., популярный Азур сначала разбирается в обычной последовательности, поз. А на рис., но крепление задней крышки – 2 винта снизу. Под декоративным корпусом с помпами оказывается внутренний с защитой (поз. Б), а уже под ним – массивная подошва (фактически, третий корпус) с терморегулятором и термичкой, поз. В.

Разборка утюга Филипс Азур

Бош

Крепление задней крышки утюга Бош

Конструкцию утюгов Бош можно считать типичной, а разборка Бошей даже легче прочих: задняя крышка на одном винте и без хитрых креплений. Чтобы ее снять, нужно, вывернув винт, потянуть назад за вводный шланг сетевого шнура (см. рис. справа), крышка откинется вместе с шарниром, после чего дальнейшая разборка особенностей не имеет.

Браун

Проржавевший парогенератор утюга

Врожденный порок недорогих утюгов Браун – тонкостенный бак парогенератора из оцинкованной стали и крепление кожуха терморегулятора отгибаемыми лапками из нее же. То и другое отлично ржавеет, см. рис. справа, после чего ремонт утюга теряет смысл.

Как сделать пар

Неправильная чистка утюга от накипи

Такой же врожденный порок всех без исключения утюгов с паром – накипь. Удалить ее из неразборного резервуара парогенератора трудно, и ни в коем случае не следует для этого кипятить утюг в сковороде с уксусом, как на рис. Пары уксусной кислоты сделают хрупким пластики, разъедят до шероховатости никель на подошве, а если она с тефлоновым покрытием, то оно начнет отслаиваться. Во-первых, утюг для чистки нужно разобрать до подошвы, см. напр. видео, как чистить Philips 3240:

Неисправность регулятора температуры

Другим ключевым элементом утюгов Tefal, представляется регулятор температуры. Для того чтобы упростить доступ к регулятору, в первую очередь, следует попробовать снять его ручку с внешней стороны корпуса. Если этого сделать не удается, придется полностью разбирать корпус и выкручивать элементы крепления для доступа к нужной части прибора.

Диагностика регулятора выполняется в несколько этапов:

  • Установить регулятор в крайние положения, при невозможности сделать это — надлежит воспользоваться плоскогубцами;
  • Осуществить прозвон элемента с помощью тестера, периодически переключая регулятор в разные положения;
  • Если в крайних позициях регулятора, лампочка тестера горит — элемент исправен.

В тех же случаях, когда наблюдается неисправность элемента, потребуется выполнить зачистку контактов. Для этого рекомендуется воспользоваться наждачной бумагой, пилкой для ногтей или аналогичным абразивным средством. После очистки, можно протереть контакты спиртом и дать высохнуть, что увеличит эффективность очистки.

Это интересно! Современная техника — паровой шкаф для одежды и гладильные приборы

Виды утюгов и их устройство

Если говорить об электроутюгах, есть они трех типов:

  • Обычный, без отпаривания. В последнее время они непопулярны, но они — самые недорогие и компактные, могут приобретаться в качестве «походного» варианта. Для поездок, командировок и т.п.

  • С отпаривателем. Внутри имеется встроенный резервуар для воды, в подошве многочисленные мелкие отверстия. Емкость расположена над нагревательным элементом утюга. Во время работы вода небольшими порциями (количество зависит от выставленного режима отпаривания) подается на нагревательный элемент, где превращается в пар и выходит через отверстия в платформе.
  • Утюги с парогенератором (гладильная система, паровая станция). У этих моделей есть отельная емкость для воды, в которую встроен свой нагревательный элемент. Емкость соединена с утюгом паропроводом и электрическим шнуром. Вода в емкости превращается в пар, он под определенным давление по паропроводу подается в подошву, выходит через отверстия.

Самые распространенные — утюги с отпаривателями, именно его ремонт и будем рассматривать дальше. Для начала стоит ознакомиться с его устройством. Так ремонт утюга своими руками будет проще. Зная состав устройства и назначение его частей можно назвать возможные причины проблем.

Если говорить в общих чертах, каждый утюг состоит из корпуса, ручки, терморегулятора и подошвы с отверстиями, через которые в зону глажки подается пар. Для поддержания режима отпаривания в корпус утюга встроена емкость для воды, также имеются регуляторы интенсивности режима отпаривания.

Общее устройство утюга с отпаривателем

Устройство системы отпаривания

Современные электрические утюги этого типа имеют несколько режимов отпаривания. Для понимания того, как все работает надо рассмотреть, как оно все устроено. Ведь часто ремонт утюга своими руками необходим не из-за того, что утюг не греется, а потому что не идет пар

И тут важно понимать в чем именно дело

В современных моделях есть три режима отпаривания, которые имеют индивидуальные кнопки. Каждая кнопка приводит в действие свою помпу, которая, в зависимости от настроек подает, требуемое количество воды. Есть такие режимы и помпы:

  • Мягкое (нормальное) отпаривание с регулятором интенсивности пара. Выставляете регулятор в нужное положение (обычно режимов 4-5) и пар подается  постоянно (пока не закончится вода) через определенные промежутки времени.
  • Паровой удар. Резкий разовый выброс пара, который происходит при нажатии на соответствующую кнопку.
  • Капельное орошение. Из маленького сопла, расположенного впереди на ручке, при нажатии кнопки распыляется небольшая порция воды.

Более простые модели (предыдущего поколения) имеют обычно разбрызгиватель и режим отпаривания. У них строение несколько иное. Первое отличие — регулятор нагрева подошвы перенесен на ручку (впрочем, не всегда), на ручке также находится регулятор пара, но выполнен он в виде поворотного диска.

Утюг с отпаривателем и разбрызгивателем (без парового удара)

Кнопка разбрызгивателя, в таких моделях утюгов, находится между регуляторами температуры и пара.

Электрическая схема утюга

Ремонт утюга своими руками невозможен без электрической схемы. Как видите, принципиальная схема электроутюга мало чем отличается от схемы чайника или бойлера. Основные отличия в форме нагревательных элементов и других «дополнительных» устройств.

Электрическая схема утюга

В схеме есть всего несколько элементов: соединительная колодка, нагревательный элемент, терморегулятор и термозащита. Термозащита может быть разной. В простейшем случае это предохранитель. В более сложных моделях это устройство отключения при перегреве. Так как элементов схемы немного, ремонт утюга своими руками — не самая сложная задача.

Ремонтные работы

Рассмотрим процесс чистки подошвы и внутренних элементов. Нужно разобрать утюг и отделить подошву. Сначала она продувается пылесосом с мебельной (узкой) щеткой – это нужно для удаления пыли и твердых частиц. После нужно положить подошву (только если она металлическая) в миску с водой, уксусом или лимонной кислотой. На 1 литр воды берется стакан уксуса или 5 ложек кислоты. Вместе с емкостью ставим утюг на огонь, нагреваем миску и кипятим в течение нескольких минут. Повторить до 5 раз.

Фото – грязная подошва

Помимо таких подручных средств можно использовать самое обычное средство от накипи для чистки кастрюль или чайников. После протираем прибор и ставим его на сушку, в следующий день использование не рекомендовано.

Пошаговая инструкция, как провести ремонт терморегулятора утюга Silter, Ufesa, Rowenta Steam Force, Bosch TDS или VES:

Разберите устройство, отсоедините все провода. Для проверки состояния терморегулятора нужно несколько раз его провернуть в обе стороны до упора. Когда он попадает в крайнее положение, должна срабатывать группа контактов, при этом будет слышен щелчок;
Если щелчка нет – то предохранитель неисправен. Есть два варианта решения проблемы: закоротить провода так, чтобы утюг не отключался или установить новый регулятор. Конечно, первый дешевле и быстрее, но зато второй надежнее и безопаснее;
Для пайки можно использовать самый простой ручной паяльник. С целью замены потребуется купить аналогичный элемент, желательно, тоже же марки.

Немного сложнее прочистить подошву, если устройство под паровым управлением отказывается пропаривать одежду. Здесь причина кроется в забитых отверстиях для конденсата. Советы от мастеров:

Аккуратно продвиньте в них ватную палочку и проверните её несколько раз. Предварительно можно её смочить спиртом или уксусом;
Прогладьте соль на хлопковой одежде. Это старый проверенный способ быстро привести в рабочее состояние стальную и нержавеющую подошву;
Если у Вас проблемы с керамическим или тефлоновым утюгом, то лучше отнести его на чистку к специалистам. За эту работу возьмется любая мастерская.

Фото – схема

Что делать, если утюг Rowenta Focus DW, rainford, Philips Elance или Polti Vaporella Forever 1800 Eco Program не включается:

Первым делом, нужно проверить шнур питания. Он может изломаться как по всей длине, так и в месте подключения к утюгу. Чтобы это проверить, открутите крышку, которая прижимает провод к контактам, и проверьте их. Если там проблемы не обнаружено, скорее всего, причина в поломке провода по длине. Целесообразнее всего просто заменить шнур новым;

Фото – крепление шнура

Не включаться прибор может также из-за отказа терморегулятора, предохранителя или неисправности контактов питания. В некоторых моделях вода может напрямую попадать на жизненно-важные детали, от чего схема окисляется. Нужно полностью разобрать и проверить подошву. При обнаружении окисленных соединений очистите их спиртовым составом.

Стоит отметить, что если треснула подошва или сгорела схема, то самостоятельно ремонт проводить нецелесообразно. Лучше либо сразу отнести к специалистам (если модель дорогая, скажем, Philips pro Azur), либо купить себе новый утюг (если сломался Elco, Maxima MI, Taurus).

Ремонт утюга своими руками

Чаще всего выполняется ремонт утюга своими руками. Для этого нужно подготовить инструменты: отвертки и тестер с лампочкой.

Важно! Даже если ремонтировать нужно только шнур, утюг придется разобрать. Утюги от разных производителей могут иметь разную конструкцию, однако всегда есть общие моменты:

Утюги от разных производителей могут иметь разную конструкцию, однако всегда есть общие моменты:

  • Для скрепления подошвы и корпуса используются не только защелки, но и винтики, которые придется тщательно поискать. Часто их помещают под декоративные заглушки, резервуар для воды или другие элементы.
  • Если при включении прибора в сеть не происходит загорание лампочек-индикаторов, то скорее всего, проблема в шнуре.

Имея на вооружении такую информацию, вы точно справитесь с задачей, как разобрать утюг Тефаль.

Ремонтируем шнур

В 20 процентах случаев поломка заключается в нерабочем состоянии шнура. Для его проверки нужно совершить следующие действия:

  1. Снимаем заднюю крышку утюга.
  2. Проверяем напряжение тестером.
  3. Если не произошло загорание лампочки тестера, шнур укорачивается и снова проверяется.

Важно! Если лампочка загорается – проблема не в шнуре и нужно разобрать утюг Тефаль дальше

Ремонтируем термопредохранитель:

  1. В этом случае ремонт утюга начинается с его отключения от сети.
  2. Затем к термопредохранителю с двух сторон подключаются провода для прозвонки.

Если загорания лампочки не произошло, то предохранитель неисправен. Его можно вынуть и закоротить электрическую сеть в этой части.

Важно! В таком случае не стоит беспокоиться, так как если терморегулятор работает корректно, отсутствующий предохранитель не несет проблем

Ремонтируем регулятор температуры

Перед тем, как разобрать утюг Тефаль, нужно попробовать снять внешнюю ручку регулятора. Для этого ее нужно слегка поддеть. В том случае, если попытка не увенчалась успехом, развинчиваются винты и снимается корпус.

Для проверки исправности:

  1. Регулятор устанавливается в крайние положения. Если это не получается сделать легко, следует воспользоваться плоскогубцами.
  2. Прозванивается электрическая сеть и при этом регулятор поворачивается.

Важно! Если в крайних положениях загорается лампочка, то в терморегуляторе нет поломки, если же нет – потребуется зачистка контактов. При этом используется наждачная бумага или обыкновенная пилочка для ногтей

Ремонтируем нагревательный элемент

Если все основные узлы проверены, то ремонт утюга Тефаль не закончен. Скорее всего, проблема заключается в неисправности нагревательного элемента. Даже если вы знаете, как разобрать утюг Браун, это не поможет. Замена нагревательного элемента практически невозможна — почти во всех случаях прибор придется выбросить.

Важно! Даже если вы выбрасываете старый утюг, оставьте шнур. Он пригодится для ремонта других бытовых приборов

Ремонтируем систему отпаривания

Чтобы избежать проблем, нужно пользоваться дистиллированной, фильтрованной или кипяченой водой. Чаще всего при ремонте системы отпаривания следует удалить накипь. Для этого процесса не нужно знать, как разобрать утюг Филипс, Тефаль или Браун. Действовать вы будете следующим образом:

  1. Для очистки утюг помещается в большую емкость с водой. Уровень воды должен быть выше подошвы на полтора сантиметра.
  2. На регуляторе пара должно быть выставлено максимальное значение. Задняя часть прибора должна быть немного приподнята с помощью подставочек.

Важно! Категорически запрещено в процессе очистки от накипи включать утюг в сеть

  1. В воду добавляем уксусу (1 стакан на литр воды).
  2. Емкость помещаем на плиту и ждем, пока вода закипит.
  3. После небольшого остывания ставим емкость на огонь еще раз. Повторяем процедуру два – четыре раза.

Важно! Уксус можно заменить лимонной кислотой или специальным средством для удаления накипи

Проверка исправности электрического шнура с помощью мультимера

Если у вас в доме есть мультимер, тогда проверить работоспособность утюга можно с его помощью. Проверять шнур, нужно не подключая к электрической сети. Если утюг исправен, тогда его сопротивление будет составлять около 30 Ом. Если при проведении измерения вы пошевелите шнур, а его сопротивление будет колебаться, тогда это может свидетельствовать о неисправности шнура.

Если шнур утюга перетерся в том месте, где размещена сетевая вилка, тогда вам необходимо просто заменить вилку устройства. Как это сделать мы вам уже писали. Если сетевой шнур перетерся в месте подключения к утюгу, тогда устройство придется разобрать. После того как вы снимите крышку вы увидите контакты сетевого шнура.

На сегодняшний день нет определенной маркировки проводов для утюгов. Именно поэтому сейчас мы рассмотрим маркировку сетевого шнура для утюгов:

  • Желто-зеленый проводник – это заземление.
  • Коричневый – это фаза.
  • Синий провод – это ноль.

Ремонт электрического утюга предполагает в себе замену сетевого шнура

Когда будете проводить ремонт утюга, обязательно соблюдайте осторожность. Когда выполняете ремонт вытяжки, вам также необходимо проверить работоспособность электрического шнура

Устройство и основные неисправности утюгов Philips

Даже для тех, кто не очень хорошо разбирается в технических вопросах, устройство современного парового утюжка будет понятным. Принцип работы у большинства гладильных систем (независимо от фирмы-производителя) один и тот же.

В горловину для залива воды набирается чистая жидкость. Когда посредством шнура в прибор подается электроэнергия, трубчатый электронагреватель (далее также – ТЭН) начинает разогревать подошву вместе с камерой парогенератора. Температура нагрева регулируется вращением терморегулятора.

Основные элементы утюгов Philips

В верхней части корпуса, рядом с ручкой, располагаются кнопки и рычажки, регулирующие подачу пара. Вода из встроенной емкости поступает в камеру парогенератора, соединенную с подошвой. Нагреваясь, вода становится паром и выходит через отверстия основания, проникая в волокна ткани.

Основные повреждения

В любой конструкции есть детали, которые подвергаются нагрузке больше, чем другие элементы. Они чаще всего и выходят из строя. Кроме того, на долговечность электроутюгов влияют:

  • выбор правильного режима глажки;
  • качество воды, используемой для парообразования.

В таблице приведены наиболее часто встречающиеся поломки утюжков Philips:

Иллюстрация

Описание поломки

Повреждение целостности сетевого шнура ­– наиболее распространенная поломка. Во время глажки кабель многократно изгибается и перекручивается. В результате нарушается изоляция или контакт одного из проводов с разъемом в утюжке. Это может привести к короткому замыканию или поражению человека электрическим током. Если нарушен контакт в соединении, его можно восстановить. При ремонте выполните замену шнура новым, с термостойкой изоляцией. В крайнем случае, временно изолируйте оголившиеся контакты



Из-за накипи из отверстий в подошве выходит недостаточное количество пара и плохо пропаривается одежда. Дефект наблюдается при длительном использовании жесткой водопроводной воды.

Накипь из подошвы можно удалить, погрузив ее в концентрированный раствор лимонной или уксусной кислоты. Чтобы очистить основание, нужно разобрать корпус. Если хорошо почистить паровые отверстия ватной палочкой, смоченной в растворе уксуса или лимонной кислоты, то можно избавиться от данного дефекта на время



Терморегулятор не регулирует температуру, а утюг не греется. Причина, как правило, кроется в том, что пыль, грязь и ворс от тканей, накапливающиеся со временем, мешают правильной работе контактной группы регулятора температуры. Из-за этого на ТЭН не подается напряжение, либо он отключается раньше положенного времени. Для восстановления работоспособности нужно разобрать корпус утюжка и прочистить контактную группу в терморегуляторе. Для очистки контактов можно использовать мелкую наждачную бумагу или любой острый металлический предмет

  Более 50% поломок электроутюгов происходят из-за неисправности термопредохранителя. Он размыкает электрическую цепь, если температура подошвы превышает предельно допустимую. Дефект лечится заменой детали, для чего придется полностью разобрать утюг. Целостность предохранителя проверяется мультиметром


Поломка трубчатого электронагревателя часто приводит к тому, что утюжок не нагревается. Так как ТЭН встроен в подошву, его замена по финансовым затратам сопоставима с покупкой нового утюга. Чтобы проверить целостность детали, нужно разобрать гладильный прибор и прозвонить ТЭН мультиметром (см. фото). Если нагреватель исправен, его сопротивление должно быть в пределах 20–45 Ом. Обрыв цепи означает, что нагреватель вышел из строя

Из предложенного видеосюжета читатели могут узнать, как полностью избавиться от накипи, пыли и грязи в утюжке Philips GC 3320:

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
