Ремонт теплообменника газового котла своими руками + инструктаж по ремонту и замене детали

Сезонное обслуживание

Сезонное обслуживание газового котла заключается в его очистке от загрязнений и проверке работоспособности. Для доступа к элементам котла необходимо демонтировать кожух или обшивку. Для этого определяемся с методом её крепления, у разных моделей котлов это может быть выполнено по-разному. Чаще всего это несколько саморезов и несколько защёлок в верхней части кожуха.

Получив доступ к внутренним частям котла, при выполнении сезонного обслуживания более ничего не снимаем. С помощью мягкой щётки по металлу, зубной щётки и мелкозернистой наждачной бумаги приступаем к снятию нагара со всех частей котла:

  • теплообменника;
  • горелки;
  • запальника при его наличии.

Вышеназванный инструмент используем, где какой удобно, особо не налегая на щётку по металлу. Дальше компрессором выдуваем собравшуюся пыль. Можно использовать резиновую трубку или трубочку от медицинской капельницы, просто подув в неё и направляя второй её конец внутрь котла.

Используя тонкое шило или прочную иглу нужно прочистить все отверстия на горелке и запальнике, а затем, почистив их ещё раз, например, зубной щёткой, снова продуть. При наличии накладных датчиков места их прилегания к частям котла нужно слегка зачистить наждачной бумагой, и затем протереть мягкой шерстяной тканью.

Электроды розжига и контроля пламени хорошо зачищают лишь шерстяной тряпочкой, без использования чистящих средств. При наличии погружных датчиков температуры, необходимо извлечь их из гильз, отобрать из гильзы имеющуюся там жидкость, тщательно очистить гильзу внутри, используя металлический ёрш небольшого размера или распущенный отрезок стального троса, подходящего размера. После грубой очистки гильзу очищают тряпочкой, намотанной на отвёртку, затем заполняют гильзу на две трети машинным маслом и устанавливают датчик.

После выполнения этих работ котёл тщательно пылесосят. В доступных местах пыль и грязь очищают влажной тканью. Ставим обшивку на место. Проверяем наличие тяги в дымоходе, приложив лист размером с тетрадный к отверстию дымохода, или пустив струйку дыма в отверстие розжига запальника, газовый кран на опуске к котлу должен быть закрыт.

Правильная установка — гарантия длительной работы

Процесс установки и обслуживания газового оборудования регламентируется:

  • СНиП 2.04.08—87 (газоснабжение).
  • СНиП II-35—76 (котельные установки).
  • Постановлением правительства от 2008 года за No 549 (правила поставки газа гражданам РФ).

Таким образом, установка, замена и обслуживание котлов должна производиться только при участии и контроле соответствующих органов, так как газовые приборы являются оборудованием повышенной опасности.

За самовольную установку и замену котлов предусмотрен штраф. Коммунальные службы могут даже отключить подачу газа.

Монтаж газового оборудования, произведённый с игнорированием основных правил, приведёт, в лучшем случае к его неэффективной работе, а в худшем — к поломке котла.

Разрушение корпуса может произойти при неправильно выполненной обвязке прибора, мощность которого выше 50 кВт (при низких температурах он может расколоться).

Установка стабилизатора напряжения решит проблему поломок электрической части оборудования котла. При этом следует учитывать суммарную мощность подключаемых устройств, пусковые токи, величина которых примерно в 3 раза превышает рабочие (это справедливо для насосов, распространяющих теплоноситель по дому).

Профилактика котельного оборудования поможет обеспечить его бесперебойную работу в течение сезона. Рекомендуют проводить её два раза в год: до начала отопительного сезона и после его завершения.

Профилактические работы включают в себя осмотр узлов котла, трубопроводов, смазку подшипников, проверку герметичности соединений патрубков и шлангов, чистку дымохода.

Как заменить мембрану в газовой колонке

Как уже было сказано выше, для проведения ревизии водяного узла потребуется ремкомплект, предназначенный для данной модели нагревателя. Как правило, в него входит мембрана, пружина и комплект уплотнителей. Из инструмента потребуется рожковый ключ и обычная отвертка. Прежде чем приступить к работе, надо слить из лягушки воду, как было описано в случае с теплообменником.

Теперь надо снять сам водяной узел. Гайка на входе воды уже откручена, остается отвернуть вторую и отсоединить лягушку от газового клапана. Тип соединения зависит от модели и производителя агрегата, необходимый для этой цели инструмент нужно подготовить заранее. Затем раскручиваются винты, соединяющие две половинки узла, и выполняется замена мембраны в газовой колонке

При этом важно установить диафрагму правильно, ее положение лучше всего запомнить при разборке

Перед установкой новой мембраны следует почистить шток (если в ремкомплекте нет нового) и заменить все уплотнительные кольца. Когда операция закончена, детали соединяются между собой и скрепляются винтами. Их надо затягивать по схеме «звезда», когда за одним винтом следует противоположный и так далее. Пуск воды и проведение испытаний описаны в предыдущем разделе. Подробности процесса показаны на видео:

Причины поломок газовых котлов

Автономное газовое отопление обеспечивает людям комфорт и тепло. «Сердцем» всей системы можно смело назвать котел, неисправности в работе которого могут негативно повлиять на работу оборудования или приостановить его функционирование полностью.

Котлы, работающие от газа, могут выходить из строя по нескольким причинам:

  • сбой настроек;
  • повреждение запорной арматуры;
  • не работает насос;
  • плохая работа вытяжки;
  • засорение дымохода, влекущее за собой срабатывание специального датчика тяги;
  • нарушение правил эксплуатации и техники безопасности;
  • низкое качество комплектующих;
  • нарушение при подаче питания из-за падения давления газа;
  • механические повреждения и др.

Также ремонт газовых котлов требуется при дефектах элементов управления и защитных систем агрегата.

Возможные неполадки в устройствах безопасности котлов

  • плохой вентиляцией помещения;
  • неудовлетворительной тягой.

Незажженный природный газ может подсасываться из-под верхней крышки корпуса в помещение. В результате постепенного повышения концентрации также может произойти взрыв.

Модель агрегатаТип камеры зажиганияКомплектация средств контроля и автоматики
Система самодиагностикиКонтроль равномерности горенияДатчик температуры водыНаличие электронной системы зажигания
Baxi (Италия)закрытыйестьестьестьесть
Valliant (Германия)закрытыйестьнетестьесть
Protherm (Словакия)открытыйнетестьестьесть
Bosch (Германия)закрытыйестьестьестьесть

Не следует думать, будто котлы от торговых марок Valliant или Protherm менее безопасны, просто в набор их дополнительных функций не входят те, которые могут сравнительно редко быть востребованы. Этим производитель снижает цену на свои изделия и упрощает правила пользования котлом.

Таким образом, ремонт газового котла своими руками при отсутствии качественных знаний нежелательно выполнять. Этим должен заниматься специалист. Кроме того, при наличии широко развитой системы сервисных центров подобные работы значительно более качественно и с гарантией выполнит производственный персонал данных центров.

Устранение текущих неисправностей настенных газовых котлов

Если вы имеете право выполнения подобных работ и прошли курсы по повышению квалификации, то ремонт настенных газовых котлов своими руками вам вполне по плечу.

Особенности газового оборудования от разных производителей зачастую делает невозможным наличие полноценных знаний по всем встречающимся типам газовых настенных котлов, поэтому видео ремонта газовых котлов существенно облегчает задачи ремонта и диагностики. Для ремонта необходим следующий рабочий инструмент:

  • газовый ключ – для демонтажа аварийных или поврежденных участков газопровода на входе в газовый котел;
  • портативный электронный газоанализатор – для точного определения мест утечки газа;
  • калибровочная отвертка – для регулировки системы электронного зажигания, если источник утечек устранен, а розжига котла все равно не происходит;
  • тестер – для определения текущих электрических параметров электронной платы зажигания;
  • универсальный манометр – для оперативной установки текущих параметров давления газа и воды в схеме котла;
  • тепловая пушка – для диагностики текущего состояния дымохода.

Необходимо отметить, что все вышеперечисленные приборы должны проходить ежегодную поверку и калибровку в сертифицированном центре по предоставлению подобных услуг. Иначе ремонт газовых котлов своими руками не только не приведет к улучшению стабильности или даже возможности работы, но и ухудшит качество функционирования данного оборудования.

Цены на ремонт газовых настенных котлов определяются характером выполняемых работ и сложностью выявленных неполадок. Без учета стоимости расходных материалов они составляют:

Возможности самостоятельного устранения некоторых проблем

Ряд процедур диагностики и мелкого ремонта можно проводить и без вызова специалиста. Типовая инструкция по ремонту газовых котлов включает в перечень таких работ следующие:

  1. Восстановление исходных настроек в случае их внезапного сброса (речь идет о режимах «Зима» и «Лето», с помощью которых производится запуск котла). Например, такое может произойти при небрежной транспортировке агрегата. При выявлении разомкнутых контактов их следует установить для положения «Зима», после чего выполнить пробный запуск котла.
  2. Отсутствует запуск циркуляционного насоса. Если подключающие контакты исправны, то причиной является неисправность самого насоса. Вакуумный насос подлежит замене, исправить его своими руками – дело практически невероятное.
  3. Не включается подача газа: причиной может быть засорение газопровода. Он перекрывается и продувается, например, с помощью пылесоса. После прочистки давление газа в газопроводе проверяется манометром и должно соответствовать техническим характеристикам котла.
  4. Сильное гудение в дымоходе. Случается в холодные зимы, и вызвано образованием замерзшего льда в трубах. Устраняется путем монтажа конденсатоотводчика или продувкой дымохода сильным потоком горячего воздуха из тепловой пушки.

Почему потекла газовая колонка

Газовый водонагреватель или газовая калонка — это корпус из металла с прикрепленными к нему двумя трубами, подающими холодную воду для нагрева и газ.

Газовый водонагреватель имеет несколько составляющих:

  • Радиатор;
  • Подающая газ труба;
  • Горелка;
  • Запальник.

Холодная вода, подающаяся по трубе, давит на мембрану, пускающую газ. Когда он начинает поступать в горелку, она зажигается от запальника, благодаря чему нагревает теплообменник, по которому поступает уже тёплая вода к крану.

Запальник может быть с пьезоэлектрическим, ручным или электронным розжигом. Газ автоматически поджигается при открывании водяного крана.

  1. Основные виды неисправностей
  2. Устранение протечек
  3. Радиаторная протечка
  4. Протекания резьбовых соединений
  5. Протечка трубопровода

Исключение других неисправностей колонки

Чаще всего можно столкнуться с ситуацией, когда колонка изначально не разжигает пламя. Для начала следует определить, что конкретно привело к этому. Ведь проблема может оказаться вовсе не в теплообменнике, а, к примеру, в севших батарейках. Поэтому без диагностики не обойтись. Более того часть поломок можно устранить собственноручно, а в некоторых случаях предстоит вызвать специалиста из газовой службы.

Внешний осмотр водонагревателя

Грамотная диагностика позволит оперативно выполнить ремонт своими силами.

Не рекомендуется выполнять самостоятельный ремонт, если газовая колонка находится на гарантии. Сервисная служба может снять устройство с гарантийного обслуживания

Существует ряд элементарных действий, которые следует выполнить прежде, чем отправиться исследовать водонагревательное устройство изнутри:

  1. Замена батарейки и чистка контактов питания.
  2. Проверка тяги дымохода и наличия напора в системе холодного водоснабжения.
  3. Проверка предохранителя (для колонок с турбонаддувом). Можно перевернуть вилку в выключателе, чтобы поменять расположение фазы — актуально для импортных моделей, так как они достаточно чувствительны к этому.
  4. Чистка сетчатого фильтра. Это грязевик, который можно обнаружить на трубе, подающей холодную воду. Зачастую сеточка является конструктивной составляющей водяного узла.
  5. Понаблюдать за запальными электродами. Для этого достаточно открыть кран горячей воды, после чего должны образовываться искры. Если камера закрыта, то можно прислушаться к корпусу. Должны прослушиваться характерные звуки по типу щелканья зарядов.

Вышеперечисленные действия не всегда могут помочь. Тогда предстоит заглянуть внутрь колонки, для чего предстоит снять корпус.

Каждый ремонт газовой колонки должен начинаться с проверки батареек и чистки контактов, если они окислились. Также нужно осмотреть и почистить запальник. Существуют модели колонок, которые обладают небольшим окошком для доступа к электродам, которые можно почистить кистью

Поиск неисправности внутри колонки

Если внешний осмотр и замена батареек не помогли, то можно приступать к поиску неисправностей непосредственно внутри устройства.

Для этого необходимо снять кожух водонагревателя и по очереди проверить основные узлы. Лучше выполнять все действия с помощником. Его следует попросить открыть горячую воду, а самому необходимо следить за перемещениями штока. В обязанности данного элемента входит воздействие на нажимную пластину, чтобы ее отодвинуть от кнопки микровыключателя.

В случае, когда толкатель не выполняет никаких движений, то с вероятность в 100% проблема кроется в водяном блоке. При возникновении данной проблемы необходимо разобрать блок, чтобы почистить и поменять в нем мембрану.

Также шток может надавливать на пластину, но кнопка при этом останется нажатой. В данном случае необходимо проверить водяной регулятор на наличие накипи. Ее следует найти и почистить.

Если же все вышеуказанные элементы работают в нормальном режиме, кнопка отжимается, но искры не образовываются, то в данной ситуации виновником может выступать сам микровыключатель. Чтобы в этом убедиться, необходимо отключить его разъемы и зажать две клеммы отверткой. Если в данном случае сразу начнут образовываться искры, то переключатель вышел из строя и его следует заменить.

Проверять путем замыкания необходимо разъем, который подсоединяется к импульсному блоку. Штекер микропереключателя при этом не следует трогать

Также может выйти из строя электромагнитный клапан, из-за чего не будет подаваться газ. Для этого следует проверить каждый из датчиков в цепи путем поочередного замыкания. Также можно использовать мультиметр для прозвонки.

Принцип работы

Принцип работы теплообменника с плавающей головкой – горячая и холодная жидкость поступает в соответствующие полости аппарата. Как правило, горячая жидкость подается в межтрубное пространство, а холодная в трубы, но могут быть и обратные случаи, в зависимости от ряда факторов: рабочее давление, загрезняемость среды и необходимость чистки, класс опасности потоков и некоторые другие.

Кстати, прочтите эту статью тоже: Конструкции кожухотрубных теплообменников

При нагревании стенок трубы происходит линейное расширение и трубный пучок удлиняется. Устройство плавающей головки позволяет компенсировать это удлинение за счет свободного хода головки в задней камере теплообменника при удлинении или укорочении труб при их нагреве или охлаждении соответственно. Такая конструкция плавающей головки получила большое распространение на НПЗ за счет надежности и простаты.

Как правило, на заводах данные аппараты, однотипного размера, часто собирают в группы образуя горизонтально расположенные пары – сдвоенные теплообменники. Данная компоновка позволяет сокращать необходимое:

  • Место требуемое для установки;
  • Количество требуемой обвязки;
  • Улучшает доступ для обслуживания.

Замена агрегатов своими руками

Некоторые агрегаты и узлы меняют или чистят самостоятельно. Запасные части рекомендуется заказывать и приобретать у дилеров Навьен.

Прежде чем, открыть крышку, котел рекомендуется отключить от подачи воды, газа и электричества. Приведем некоторые примеры замены.

Чтобы заменить вентилятор, а он меняется только в сборе, следует:

  • Отсоединить газовую магистраль.
  • Снять шланг между вентилятором и датчиком воздуха.
  • Отсоединить коннекторы (их два) соединения с управляющим блоком.
  • Выкрутить винты (3 шт.) и вытащить вентилятор. Далее установить новый и вернуть все в прежнее состояние в обратном порядке.

На видео можно ознакомиться с промывкой котла Навьен:

Если меняют основной теплообменник, то делать это нужно следующим образом:

  • Сначала снять следующие агрегаты – трубопровод подвода газа, трансформатор розжига, вентилятор и датчик перегрева.
  • Затем отсоединить заземление, открутить винты крепления и снять камеру сгорания.
  • Далее открутить винты (8 шт.) крепления и снять коллектор дымовых газов.
  • После этого открутить винты, удерживающие крышку камеры сгорания (9 шт.), и открутить винты, соединяющие теплообменник с корпусом камеры сгорания (6 шт.)
  • Вытащить теплообменник и установить новый, выполнив действия в обратном порядке.

Если теплообменник почищен, повреждений на нем нет, то используют старый. Но обязательно проверяют целостность керамического уплотнения. При необходимости его меняют.

Холодная сварка, как вариант ремонта

На основе клеев изготавливают так называемую холодную сварку. Популярное сырье при этом — эпоксидная смола. Не путайте материал и холодную сварку в понимании технологического процесса с пластической деформацией металлов без нагрева.

Выберите наиболее влагостойкое сырье из того, что предлагает рынок. В самом начале работы наденьте перчатки и смягчите сварку пальцами. Делайте так, пока масса не станет пластичной. Положите материал на свищ и распределите на как можно большую площадь. Сделайте слой толстым, но не обязательно чем он объемнее, тем лучше. Наносите деревянной палочкой.

Холодную сварку используют на меди, латуни, бронзе, чугуне, железе, сплавах, а еще на керамике, дереве, камне, но итоговое качество стыка во многом зависит от самой работы

Подождите, пока готовый слой застынет, и проведите поверхностную зачистку места мелкозернистой наждачкой и влажной тканью.

Сперва ждите полчаса для лучшего затвердевания. Рекомендованных 3—5 минут иногда не хватает. Проверьте качество стыка температурным контрастом и давлением воды.

Как продлить жизнь теплообменнику?

Чтобы теплообменник проработал как можно дольше, следует выполнять ряд определенных рекомендаций:

  1. Установить фильтр на подачу водопроводной воды – это предотвратит скопление известковых отложений внутри контура и сведет к минимуму воздействие коррозии.
  2. Вовремя делать прочистку теплообменника, особенно это касается агрегатов, которые не оснащены водяными фильтрами. Чистить деталь необходимо регулярно 1 раз в 2 года, при наличии фильтрации – 1 раз в 4-5 лет.
  3. Не использовать максимальный рабочий режим горелки постоянно.

При выборе газового котла для дома или квартиры учитывайте тот факт, что наиболее долговечными считаются теплообменники из чугуна или меди.

Методы промывки

Есть простые вариации, практические не предусматривающие расходов, есть бюджетные с минимальными вложениями, и профессиональные – стоят намного дороже, но отличаются высокой эффективностью.

Как промыть вторичный теплообменник газового котла тем или иным способом? И когда логично применять их. Всё зависит от объёма отложений.

В самой простой ситуации достаточно механического очищения. Снаружи очищаются рёбра ВТ. В работе применяется любая твёрдая щётка, лопатка, скребок или тросик

Здесь очень важно не повредить пластины

Второй метод –промывка в специальном составе. На практике он сочетается с первым способом и следует сразу после него.

Деталь помещается в ёмкость с кислотной смесью. Вид используемой кислоты: соляная или лимонная. Подходящие пропорции: 100 грамм на 10 литров. Воды.

Кислоты можно заменять любыми препаратами от накипи. Через 30-40 минут ВТ достаётся из ёмкости. С него аккуратно стирается оставшаяся накипь.

Попутно очищается и змеевик. Здесь применяется особый ёршик из стали.

Третий метод – химический. Через ВТ прокачиваются более агрессивные вещества с применением специального насоса. Он присоединяется к патрубкам детали.

Рекомендуем: Как сделать воздушное отопление частного дома своими руками — схемы, фото и видео

Подходящие средства для работы отражены в данной таблице:

СредстваОписаниеПропорция к воде: граммы: литрТемпература водыЦена средства (руб.)
Лимонная кислотаПопулярное народное средство100 : 10-1250-70°C50 – 1 пакетик.
Термагент АктивУниверсальная жидкость с мощным эффектом1 : 940-50°C1500 – канистра на 10 кг.
STEELTEX CooperОдин из самых эффективных препаратов, но годится для работы с деталями из лёгких сплавов1:6 до 1:1040-60°C1300 – ёмкость на 5 кг
DetexКонцентрат с эффективными биологическими веществами. Превосходно очищает стальные, чугунные и медные детали200-500 :1040-50°C4900 – канистра 10 л.
Соляная кислотаЭффективно убирает сильную накипь100 : 1050-70°C50 – 1 кг

В ёмкость со смесью почти до самого дна кладётся шланг, одной стороной присоединённый к ВТ, а второй – к насосу. Так получается необходимая циркуляция. Процедура длится 30-40 минут. Затем деталь тщательно промывается обычной водой.

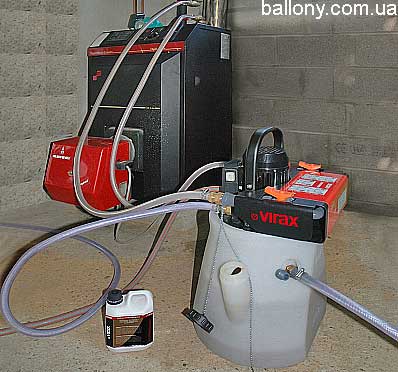

Четвёртый метод не предусматривает извлечение компонента. Это гидродинамическая промывка вторичного теплообменника газового котла. Но её осуществляют только профессионалы. Здесь требуется специальная технология и соблюдение критериев безопасности.


Её принцип – это прогон специального состава по системе котла под мощным давлением (1,5-2 бар). Работа производится бустером. В очистительную жидкость добавляются абразивные элементы.

Это самый эффективный метод, мягко убирающий все отложения и вычищающий деталь до торгового вида.

  • регионом,
  • мощности и модификацией котла,
  • наценкой компании,
  • применяемой техники и химикатов.

В Москве и центральном регионе клиенты за услуги платят порядка 3 500-9 000. В Питере – 3000 – 7000 руб. В других регионах: 1700 – 4500 руб.

Как запаять теплообменник газовой колонки

Подготовка к пайке

Прежде всего, нужно снять кожух с колонки. Делать это нужно аккуратно, отключив прежде провода от дисплея. В некоторых моделях водонагревателей, например Нева 4510, перед этим следует снять регуляторы газа и давления.

Далее включается вода и находится место протечки. Часто оно находится на сгибе труб теплообменника возле обрешетки. Если оно легкодоступно, можно будет запаять свищ, не снимая колонку.

Если же прямого доступа нет, и свищ находится изнутри радиатора, нужно будет разобрать колонку и снять теплообменник.

В современных колонках есть специальная заглушка для слива воды, открыв которую жидкость сливают в подставленную емкость. Остатки влаги продуваются компрессором или пылесосом.

Это важно, потому что во время пайки жидкость будет закипать и испаряться, создавать давление и сдувать припой через свищ. Последний этап подготовки – зачистка и обезжиривание места протечки

Делается это с помощью мелкозернистой наждачной бумаги. Зачищать нужно аккуратно, чтобы не сделать сквозное отверстие, так как трубы в теплообменнике могут быть очень тонкими. После этого очищенную трубку протирают любым растворителем или уайт-спиритом, чтобы убрать остатки грязи и жира

Последний этап подготовки – зачистка и обезжиривание места протечки. Делается это с помощью мелкозернистой наждачной бумаги. Зачищать нужно аккуратно, чтобы не сделать сквозное отверстие, так как трубы в теплообменнике могут быть очень тонкими. После этого очищенную трубку протирают любым растворителем или уайт-спиритом, чтобы убрать остатки грязи и жира.

Способы пайки

Запаять теплообменник газовой колонки можно тремя способами:

Мощным паяльником

Чтобы запаять место свища своими руками вам понадобится паяльник мощностью около 110 Вт, флюс и припой.

Первый этап пайки – нанесение флюса. Это вещество, очищающее поверхность материала от окислов и позволяющее равномернее растекаться припою. Лучше всего подойдет флюс паста с содержанием меди. Если ее нет в наличии, можно воспользоваться обычной канифолью или таблеткой аспирина.

Горелкой с газовым баллоном

Понадобится горелка, небольшой баллон с газом, флюс, припой. Горелка подключается к баллону и поджигается. Нужно выбрать не очень сильное пламя, чтобы не повредить радиатор колонки.

Сначала место протечки хорошо прогревается. Это делается для того, чтобы остатки влаги в трубах испарились. После этого нагревается труба и к ней подводится припой.

После пайки обязательно нужно убрать остатки флюса, потому что он содержит кислоту и может в дальнейшем разъедать стенки труб теплообменника.

Холодной сваркой

Важно подобрать холодную сварку, которая не расплавится от горячей воды. Все действия нужно производить в защитных перчатках

Из упаковки достается небольшое количество холодной сварки. Нужно разминать ее в руках около трех минут. Как только материал начнет застывать, нужно его приложить к месту свища и крепко держать до полного застывания.

Если на трубке теплообменника находится несколько свищей рядом или дырка в трубке большая, нужно припаять медную латку. Также можно сделать напайку из отрезка медной трубы.

Как проверить герметичность


По окончании пайки газовых колонок нужно проверить герметичность всех труб. Для этого их тщательно осматривают, чтобы увидеть даже самые мелкие свищи – об их наличии свидетельствуют мелкие зеленые пятна. Во избежание повторного разбора колонки в ближайшее время, эти дефекты также зачищают и пропаивают.

После этого к газовой колонке с паяным теплообменником нужно подключить воду и открыть кран.

В самом конце котел с газовой колонкой включают, чтобы проверить ее работоспособность при контакте с горячей водой. При этом участки пайки можно протереть сухой салфеткой, чтобы обнаружить малейшие признаки влаги.

Типы теплообменников

На сегодня имеется ряд альтернативных вариантов теплообменных аппаратов. Они различаются по своей конструкции и принципу действия.

Исходя от метода передачи тепла, полученного от сжигания газового топлива, они подразделяются на 3 основные модификации: первичный, вторичный и совмещенный или битермический.

Первичный теплообменный аппарат

Первичный аппарат выполнен в виде медной трубки, согнутой змеевиком, на которой расположены много медных пластинок, для увеличения площади теплопередачи.

С целью коррозионной защиты поверхность первичного теплового аппарата покрывается защитным слоем. Размер труб и число оребренний определяют мощность аппарата.

По конструкционному исполнению все первичные теплообменные аппараты идентичны, но различаются тепловой мощностью, геометрическими размерами и схемой подсоединения трубок.

На процесс теплопередачи в таких конструкциях влияет загрязнение пластинок сажей, а также толщина накипи на внутренней поверхности нагрева.

Вторичный теплообменник для газового котла

Модификацию котловых аппаратов нагрева называют теплообменником ГВС. Как правило, он выполняется в прямоугольной форме, и состоит из набора нержавеющих пластин сложной конфигурации.

Чем больше их количество, тем выше мощность аппарата. Их может быть от 10 до 30 слоев. Каждый слой изолирован в границах одной теплообменной конструкции.

При наложении пластин друг на друга создается циркуляционный канал для теплоносителя. Толщина перегородок, как правило, равняется 1 мм. Большая теплопроводность металла и развитая поверхность нагрева обеспечивают расчетный теплообмен и скорость движения теплоносителя.

При открытии запорной арматуры ГВС на домашнем смесителе, котловой трехходовой клапан ориентирует направление движения горячей воды во втором контуре.

Потом горячая среда во вторичном устройстве отдает тепло воде из сети ХВ, при этом остывает и движется в обратный трубопровод, где перемешивается с водой из тепловой сети и попадает в первичный теплообменник на газовом котле.

Битермическое устройство

Битермический теплообменник имеет в своей конструкции два контура: отопления и ГВС. Конструктивно битермический аппарат выполнен по коаксиальному типу «трубу в трубе», на внутренней поверхности выполнено оребрение напаянными медными пластинами. Внутренняя трубка аппарата предназначается для подогрева горячей воды, а наружная — для воды отопительного контура.

Такая конструкция теплообменного аппарата устраняет необходимость в добавочных узлах: трехходовом клапане и вторичном нагревающем аппарате, что приводит к существенному снижению стоимости котлоагрегата и увеличивает уровень безопасной работы.

Недостатком такой конструкции считается то, что теплопередача в режиме ГВС ограничивает подачу тепла на отопительный контур.

Если водозабор ГВС будет продолжаться долго, то температура внутреннего воздуха в доме может снизиться, а воздушный режим не будет соответствовать санитарной норме в помещении. Кроме того такие аппараты недопустимо применять в районах, где питательная вода для котлов жесткая, способная забивать накипью котловые поверхности нагрева.

Нормативная документация по замене

Мастер не сможет выполнить демонтаж, если нет соответствующих документов

Котлы АОГВ и АГВ можно менять только с согласия соответствующих органов, поскольку от правильности выполнения работ зависит жизнь людей. По этой причине заниматься этим должны исключительно специалисты.

Делать самовольную замену недопустимо, но демонтаж можно выполнить собственноручно, данные требования обозначены п. 5.5.2 постановлением №170 Госстроя России.

Предварительно владельцу недвижимости нужно оформить соответствующие документы:

  1. Сертификат на котел, который должен отвечать российским требованиям безопасной эксплуатации.
  2. Акт проверки систем внутридомовой дымовентиляции.
  3. Техпаспорт и заводские инструкции по эксплуатации агрегата.
  4. Проект реконструкции системе установки газового котла.
  5. Для двухконтурной модели, потребуется санитарно-гигиеническое заключение по системе ГВС.
  6. После того когда все перечисленные материалы будут подготовлены, можно передать их в соответствующий отдел горгаза, для оформления разрешения на эксплуатацию нового газового оборудования.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
